NAVODILA ZA UPORABO TCG 23ECP(SL) Tanaka

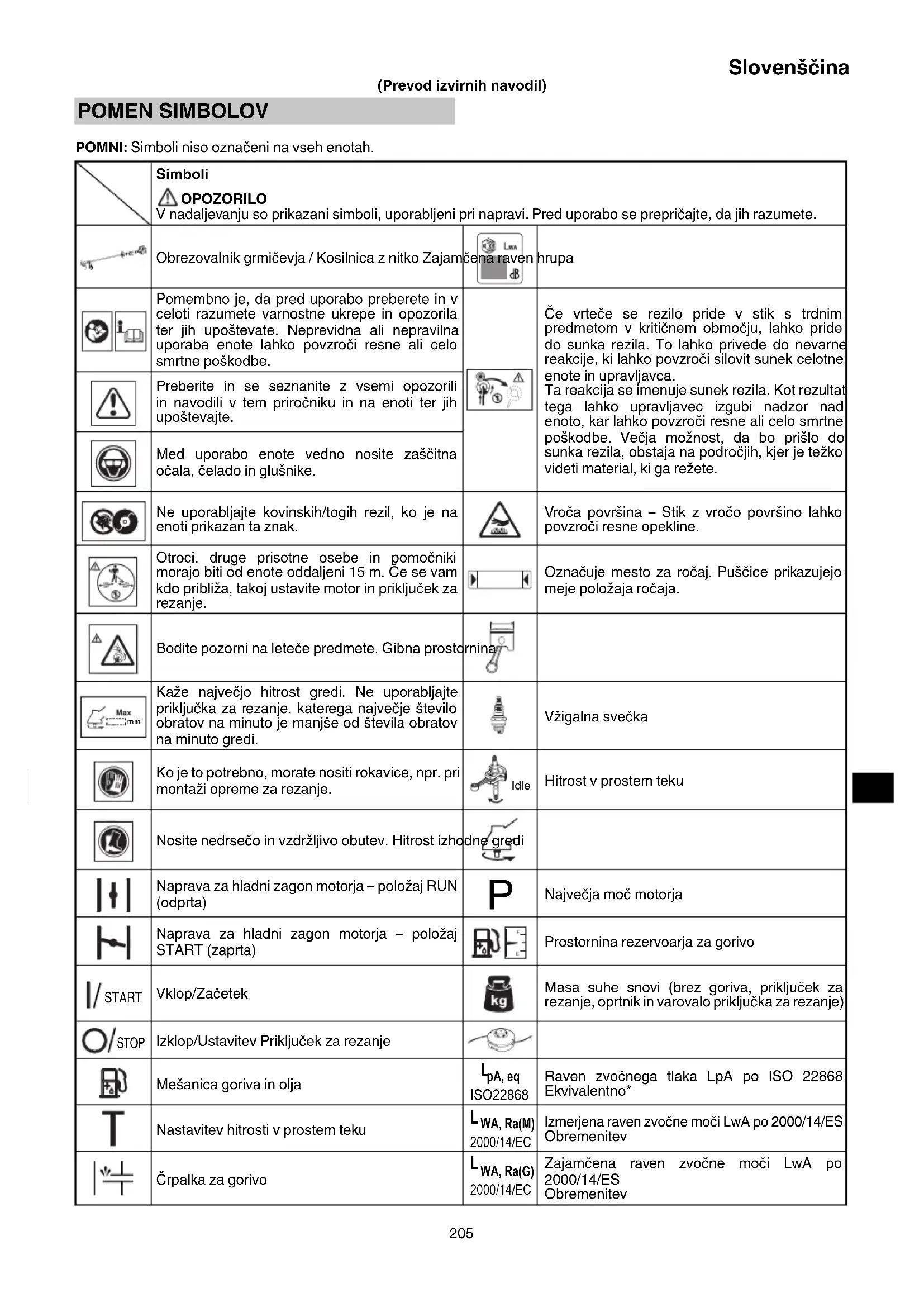

	Simboli OPOZORILO V nadaljevanju so prikazani symboli, uporabljeni pri napravi. Pred uporabo se prepričajte, da jih razumete.
	Obrezovalnik grmičevja / Kosilnica z nitko Zajamčena raven	hrupa
	Pomembno je, da pred uporabo preberete in v celoti razumete varnostne ukrepe in opozorila ter jih upoštevate. Neprevidna ali nepravilna uporaba enote lahko povzroči resne ali celo smrtne poškodbe.		Če vrteće se rezilo pride v stik s trdnim predmetom v kritižnem območju, lahko pride do sunka rezila. To lahko privede do nevarne reakcije, ki lahko povzroči silovit sunek celotne enote in upravljacva. Ta reakcija se imenuje sunek rezila. Kot rezultat tega lahko upravlavec izgubi nadzor nad enoto, kar lahko povzroči resne ali celo smrtne poškodbe. Večja možnost, da bo prišlo do sunka rezila, obstaja na področijh, kjer je težko videti material, ki ga režete.
	Preberite in seseznanite z vsemi opozorili in navodili v tem priročniku in na enoti ter jih upoštevajte.
	Med uporabo enote vedno nosite zašćitna očala, Čelado in glušnike.
	Ne uporablajte kovinskih/togih rezil, ko je na enoti príkazan ta znak.		Vroča povrsina - Stik z vročo povrsino lahko povzroči resne opekline.
	Otroci, druge prisone osebe in pomočniki morajo biti od enote oddaljeni 15 m. Če se vam kdo priblža, takoj ustavite motor in priključek za rezanje.		Oznacuje mesto za ročaj. Pušće príkazujejo meje položaja ročaja.
	Bodite pozorni na leteće predmete. Gibna prosternina
	Kaze najvećjo hitrost gredi. Ne uporablajte príklička za rezanje, katerega najvećje število obratov na minuto je manjše od števila obratov na minuto gredi.		Vžigalna svečka
	Ko je to potrebno, morate nositi rokavice, njr. pri montaži opreme za rezanje.	Idle	Hitrost v prostem tekui
	Nosite nedrsećo in vzdřljivo obutev. Hitrost izhodne gredi
	Naprava za hladni zagon motorja - položaj RUN (odprta)	P	Največja moč motorja
	Naprava za hladni zagon motorja - položaj START (zaptra)		Prostornina rezervaarja za gorivo
	Vklop/Začetak	kg	Masa suhe snovi (brez goriva, priključek za rezanje, oprtnik in varovalo priključka za rezanje)
	Izklop/Ustavitev Priključek za rezanje
	Mešanica goriva in olja	pA, eq ISO22868	Raven zvočnega tlaka LpA po ISO 22868 Ekvivalentno*
	Nastavitev hitrosti v prostem tekui	LWA, Ra(M) 2000/14/EC	Izmerjena raven zvočne moči LwA po 2000/14/ES Obremenitev
	Črpalka za gorivo	LWA, Ra(G) 2000/14/EC	Zajamčena raven zvočne moči LwA po 2000/14/ES Obremenitev
a hv, eq(F)	Raven vibracij po ISO 22867 Sprednji ali levi ročaj/Ekvivalentno*	K	Negotovost
a hv, eq(R)	Raven vibracij po ISO 22867 Zadnji ali desni ročaj/Ekvivalentno*
Pred uporabo vašne naprave • Pozorno preberite priročnik. • Preverite, ali je oprema za rezanje pravilno nameščena in nastavljena. • Zaženite enoto in preverite nastavitev uplinjača. Gleje poglavje «VZDRŽEVANJE«.

OPOMBA: Ekvivalentna raven hrupa / vibracij se izračuna kot Časovno povprećje celotne energije za ravni hrupa / vibracij v različnih delovnih pogojih z naslednjimi Časovnimi porazdelitvami:

• 1/2 prosti tek, 1/2 obremenitev.

OPIS DELOV (SI. 1)

Ker se priročnik nanaša na vec modelov, lahko pride do razlik med slikami in vašo enoto. Uporabite navodila, ki se nanašajo na vašo enoto.

A: Pokrov rezervaarja za gorivo
B: Sprozilec plina
C: Ročica zaganjalnika
D: Varovalo priključka za rezanje
E: Podalijsek varovala
F: Priključek za rezanje
G: Cev pogonske gredi
H: Ročaj
I: Kljuka
J: Stikalo za vžig
K: Vžigalna svečka
L: Crpalka za gorivo
M: Optnik (ce je prilozen)
N: Zapora sprozilca plina
O: Rocica za hladni zagon motorja
P: Motor
Q: Zobniško ohišje
R: Ohise rezalnika
S: Kombinirani cevasti kluč
T: Navodila za rokovanje
U: Zašcitna očala
V: Inbus kljuc
W: ZgornjiPokrov
X: Viličasti ključ

OPOZORILA IN VARNOSTNA NAVODILA

Posebej skrbno upoštevajte izjave, pred katerimi se nahajajo naslednje besede:

OPOZORILO

Oznacuje veliko verjetnost resnih telesnih poskodb ali smrtno nevarnost, v primeru neupostevaanja navodil.

POZOB

Oznacuje verjetnost telesnih poskodb ali materialne skode, v primeru neupostevanja navodil.

POMNI

Dolgotrajna izpostavljenost hrupu lahko povzroci trajno okvaro sluha.

Upostevajte okolico. Bodite pozorni na ljudi v blizini, ki morda opozarjajo na težavo.

Zaščitno opremo snemite takoj, kougasnete motor.

Vedno nosite trpeznie majice z dolgimi rokavi (4), dolge hlae (5),nedrseco obutev (6) in rokavice (7).(SI.2)

Pri delu z orodjem ne nosite ohlapnih oblaçil, nakita, kratkih hlac, sandalov in ne bodite bosi.

Lase sprite nad ramena.

O Orodja ne uporabljaje, ce ste utrujeni, bolni ali pod vplivom alkohola, drog ali zdravil.
O Orodja ne uporabljaje ponoci ali v slabih vremenskih razmerah, ko je vidljivost slaba. Prav tako orodja ne uporabljaje, ko dezuje ali takoj po dezu.

Med delom na spolzkih tleh bi se lahko poskodovali, ce bi izgubili ravnotežje.

V nobenem primeru ne dovolite, da bi orodje upravljal otrok ali neizkušena oseba.
Motorja ne zazenite v blizini kaksrnih koli vnetljivih snovi, npr. suhega listja, odpadnegapapirj ali goriva.
Motorja nikoli ne zaenite ali pustite teci v zaptem prostoru ali zgradbi. Vdihavanje izpušnih plinov je smrtno nevarno.
O Na rocajih ne sme biti olja ali goriva.
Roke drzite stran od opreme za rezanje.
- Enote ne prijemajte ali drzite za opremo za rezanje.
Med namestitvijo ali odstranjevanjem priključka za rezanje morate nositi rokavice. Ce tega ne upoštevate, lahko pride do poskodb.
Ko enoto izklopite, se prepričajte, da se je priključek za rezanje ustavil, preden jo odložite.
Pri dolgotrajnem delu se obcasno ustavite in vzemite odmor, da preprecite morebitni sindrom tresenja rok (HAVS), ki se pijavi zaradi vibracij.

A OPOZORILO

O Pri upravljanju z orodjem vedno uporabljaje ustrezno zašcitno opremo in oblačila. Če tega ne upostevate, lahko pride do nesreć, kot so opekline ali poskodbe. (SI. 2)
O Med obratovanjem se ne dotikajte območja okrog svečke ali visoke napetosti. Če tega ne upostevate, lahko pride do elektrčega udara.
Med obratovanjem zagotovite, da se otroci ne nahajajo v blizini orodja.
Ne dotikajte se motorja, zgornjegaPokrova ali izpušnega ventilam med ali kmalu po delovanju. Ce tega ne upostevate, lahko pride do opeklin ali poskodb.
Sistemi za duşenje vibracij ne zagotavljajo, da ne boste utrpeli sindroma tresenja rok ali sindroma zapestnega prehoda. Zato morajo upravljavci, ki dolgotrajno in redno uporabljajo enoto, skrbno spremljati stanje svojih rok in prstov. V kolikor se pojavi kateri od zgoraj našteih simptomov, takoj poišcite zdravniško pomoč.
O Ce uporabljate kakrsen koli medicinski elektrici/ elektronski pripomocek, kot je srcni spodbujevalnik, se pred delom z elektricnim orodjem posvetujte s svojim zdravnikom in s proizvajalcem opreme.

Varnost enote/naprave

Pred vsako uporabo preglejte celotno enoto/orodje. Zamenjalte poskodovane dele. Preglejte, ce morda uhaja gorivo, in se prepričajte, da so vsa tesnila na mestu in ustrezno pritrjena.
Pred uporabo enote/orodja zamenjaje dele, ki so okrušeni, odlomljeni ali kakor koli poškodovani. Okvarjeni deli lahko povečajo tveganje za nesreće in lahko povzročijo poškodbe.
Prepricajte se, da sta varovalo prikljucka za rezanje in oprtnik pravilno namescena. Ce varovalo prikljucka za rezanje in oprtnik nista pravilno namescena, ne uporabljaje orodja.
Med nastavljanjem uplinjaca nikomur ne dovolite v blizino orodia.
O Uporabljajte le prikljucke, ki jih priporoca proizvajalec za to enoto/orodje.
Pred uporabo enote se prepričajte, da na nnej ni nobenih orodij, njr. nastavitvenega ključa ali viličastega ključa.

A OPOZORILO

Enote/orodja nikoli ne spreminjaje na kakrsen koli nacin. Enote/orodja ne uporabljaje za dela, za katera ni bilo izdelano.
Poseganje v motor razveljavi EU-homologaciono tegamotorja.
Nepooblascene spremembe in/ali dodatki lahko povzrocijo hude telesne poskodbe ali celo smrt upravljavca ali drugih oseb.

Varno ravnanje z gorivom

Gorivo mešajte in nalivajte na prostem ter stran od isker in ognja.
O Za gorivo uporabljate le posodo, ki je temu namenjena.
Preden zazenete motor, se umaknite vsaj 3m stran od mesta dolivanja goriva.
Preden odstranitePokrovrezervoarja zagorivo, zaustavite motor. Pokrova posode za gorivo ne odstranite med obratovanjem.
O Preden shranite enoto/orodje, izpraznite rezervaar za gorivo. Priporočamo, da po vsaki uporabi iztočite gorivo. Če je v posodi gorivo, shranite tako, da gorivo ne izteka.

A OPOZORILO

Gorivo je hitro vnetljivo in eksplozivno ter škodljivo za vdihavanje, zato bodite izredno previdni pri nalivanju goriva in ravnanju z njim.
V blizini goriva ali enote/orodja ter med uporabo enote/ orodja ne kadite oz. ne dovolite kajenja.
Preden zazenete motor, obrišite vso razlito gorivo.
Enoto/orodje in gorivo shranite na mesto, kjer hlapi goriva ne morajo priti v stik z iskrami ali odprtim ognjem izvodnih grelnikov, elektricnih motorjev ali stikal, peci itd.
O Ce enoto uporabljate v suhih območjih, zagotovite, da je oprema za gašenje požara takoj na voljo.
O Ce ugasnete motor, da bi dolili gorivo, počakajte, da se enota ohladi, preden ga nalijete.

Varnost pri rezanju

Ne rezite nobenih drugih materialov razen trave in grmovja.
Pred vsako uporabo preglejte podroce, ki ga boste rezali.

Odstranite predmete, ki lahko poletijo ali se lahko zapletejo.
Orodja ne uporabljaje v območijh s koreninami dreves ali kamenjem.
Pri rezanju trave, ki je bila poskropljena z insekticidom, uporabljaite masko za zašito dihal.
O Otroci, zivali, prisotne osebe in pomočniki morajo upostevati varnostno razdaljo 15 m. Če se vam kdo priblža, takoj zaustavite motor.
Bodite previdni, saj se lahko motor zažene z zakasnitvijo, ko povlečete ročico zaganjalnika.
Motor vedno drzite na desni strani svojega telesa.
Trdno drzite enoto/orodje z obema rokama.

O Ohranite trdno stojisce in ravnotezje telesa. Z orodjem ne segaje predalec.
Izguba ravnotežja med delom lahko vodi do poskodb.
Med delovanjemotorjadrzite vse dele telesa stran od dušilca in priklučka za rezanje.
Priključek za režanje držite pod kolenom.
Bodite previdni pri delu na območijh z elektricnimi kabli ali plinskimi cevmi.
O Priključek za rezanje uporabljajte le za rezanje trave ali grmovja. Priključka za rezanje ne uporabljajte na območijh, kjer lahko pride v stik z vodo, npr. v mlakah, ali se zakoplje v blato. Ce tega ne upostevestate, lahko poskodujete sebe ali enoto.
O Orodja ne uporabljaje dlje ācasa pri nizki hitrosti z visoko ravnjo vibracij. Če tega ne upoštevate, lahko poškodujete motor.
Preden se prestavite v novo delovno obmoce ji Ali preden pregledate, nastavite ali zamenjate prikljucke za rezanje, dodatke itd., izkljucite orodje in se prepričaje, da so se vsi prikljucki za rezanje zaustavili.
Delujočega orodja nikoli ne odlagajte na tla.
O Nikoli se ne dotikajte vrtecih se priključkov za rezanje.
Vedno se prepricajte, da je motor izklopljen in da so se prikljucki za rezanje popolnoma zaustavili, preden iz njih odstranite umazanijo ali ostanke trave.
Pri delu z elektricno opremo imeje vedno pri sebi prvo pomoc.
Preden odmaknete enoto s telesa ali preden jo pustite brez nadzora, izklopite motor in se prepričajte, da se priključek za rezanje popolnama zaustvil.
O Ce po nesreci udarite ob enoto ali jo izpustite na tla, jo takoj preglejte, da se prepri cate, da na njej ni poskodb, razpok ali deformacij.
O Ce orodje slabo deluje in proizvaja Čuden hrup ali tresljaje, takoj izklopite motor in ga odnesite prodajalcu v pregled in popravilo.

Nadaljinja uporaba v teh pogojih bi lahko povzrociila poskodbe in skodo na orodju.

Uporabljaje v skladu z lokalmimi zakoni in predpisi.

A OPOZORILO

NEVARNOST POVRATNEGA UDARCA (SI. 3)

Ko uporabljate kovinske priključke za rezanje, kot so rezila, lahko stik sprednje ali desne strani vrteçega se priključka z ovirami, kot so drevesa ali druge trde povrsine, povzroči, da enota zagrabi oviro, kar privede do povratnega udarca na desni strani upravljavca.

Do povratnega udarca lahko pride, ko priključek za rezanje pride v stik s štori dreves ali kamni, ki so skriti za plevelom. Pred začetkom dela se vedno prepričajte, da za plevelom ni skritih ovir.

Da zmanjsate nevarnost povratnega udarca, med delovanjem vedno postavite enoto na desno stran telesa. Ce je upravljavec pravalno postavljen, ko se prikljucek za rezanje vrti, bo nevarnost neposrednega stika enote s telesom manjsa.

Varnost pri vzdhrzevanju

Enoto/orodje vzdrujte v skladu s priporocenimi postopki.
Pred izvajanem vzdrrzevalnih del odklopite vzigalnosvecko, razen ce gre za nastvljanje uplinjača.
Med nastavljanem uplinjača nikomur ne dovolite v blizino orodja.
O Uporabljajte le originalne nadomestne dele Tanaka, ki jih priporoča proizvajalec.

POZOR

Potezne vrvice ne razstavljaje. Zaradi zagonske vzmeti lahko pride do resnih poškodb.

A OPOZORILO

Nepravilno vzdrževanje je lahko vzrok resnih poskodb motorja ali resnih telesnih poskodb.

Slovenscina

Prenašanje in shranjevanje

Enoto/orodje prenašajte z izklopljenim motorjem, pri tem pa držite dusilec stran od telesa.
Pred shranjevanzem ali prenosom enote/orodja počakajte, da se motor ohladi, izpraznite rezervoor za gorivo in zavarujte enoto/orodje. Če tega ne upostevate, lahko pride do požara ali nasreć.
O Preden shranite enoto/orodje, izpraznite rezervaar za gorivo. Priporočamo, da po vsaki uporabi iztočite gorivo. Če je v posodi gorivo, shranite tako, da gorivo ne izteka.
O Enoto/orodjie shranjuite izven dosega otrok.
Enoto skrbno očistite in vzdřžujte ter jo shranite na suho mesto.
Pred prevozom ali skladischenjem obvezno prestavite stikalo motorja v položaj za izklop.
Pred prevozom ali skladischenjem odstranite prikljucek za rezanje ali reziloPokrije s Pokrovom.
Med prevozom morate orodje zašcititi, da preprečite izgubo goriva, škodo ali telesno poskodbo.
O Ce opozorilne nalepke ni mogoce prebrati ali ce se je odlepila oz. postala necitljiva, jo zamenjaje z novo. Za nakup novih oznak kontaktirajte prodajalca Tanaka.

V situacijah, ki niso opisane v tem prirocniku, delajte previdno in razumno. Za dodatno pomoč kontaktirajte prodajalca Tanaka.

SPECIFIKACije

TEHNIÇNI PODATKI tega orodja so navedeni v tabei na strani 261.

OPOMBA

Vsi podatki se lahko spremenijo brez obvestila.

POSTOPEK MONTAZE

Pogonska gred na motor (Sl. 4)

Zrahlajte vijak za blokiranje cevi (8) za deset obratov, da konica vijaka ni v napoto med vstavljanem cevi pogonske gredi. Ko vstavljate cev pogonske gredi, sornik za zapiranje cevi drzite zunaj, da preprecite tudi oviranje notranje opreme.

Pogonsko gred vnesite pravilno v ohisje sklopke motorja, dokler označeni položaj (9) na cevi pogonske grede ne pride v stik z ohisjem sklope.

Nekateri modeli imajo morda ze namesceno pogonsko gred.

OPOMBA

Ce je vstavljanje pogonske gredi do označenega položaja na cevi pogonske gredi oteženo, s koncem nastavka rezalnika obrnite pogonsko gredi v smeri urnega kazalca ali v nasprotni smeri urnega kazalca. Zategnite sornik za blokiranje cevi takto, da bo poravnan z odprtino v cevi gredi. Nato trdno zategnite sornik objemke.

Namestitev ročaja

Ročaj z zanko (SI. 5)

Namestite ročaj na cev pogonske gredi.

Pred uporabo nastavite mesto rocaja na njbolj udoben položaj.

Trdno pritrdite rocajs 4 sorniki.

OPQMBA

Če ima vaša enota nalepko za položaj ročaja (10) na cevi pogonske grede, upoštevajte sliko.

NamestitevŽice za plin/vrvice za zaustavitev

Obrnite gumb (11) in odstranitePokrov zračnegacistilnika. (SI.6)

Povezite vrvice za zaustavitev. (SI.7)

Pritrdite zunanji del plina (12) z rotorjem prilagoditve kabla (13) takto, da pritegnete preragoditvene matice (14) takto, da je zunanji del plina (12) tesno pritisnjen ob rotor preragoditve kabla (13).

Povežite Žico dušilke (15) s tečajem (16) uplinjača. (SI. 8)

Nekateri modeli imajo morda ze vnaprej namescene dele.

POZOB

Odprite in zaprite rocico za plin ter preverite, ce se zglob (16) dotika vijaka (17), ko je rocica za plin zaprta.

POMNI

Če Želite ponovno namestiti zracni filter, ga pripnite na zgornje sponke, nato pa ga pritrdite.

Namestitev oprtnika

(Če je prilozeno)

A OPOZORILO

Ce izdelek vkljucje oprtnik, ga vedno uporabljaje.

Namestite zanko za oprtnik (18) na kljuko (19) na cevi pogonske gredi. (SI. 9)

Nastavite dolzino oprtnika za lazej upravljanje orodja.

OPOMBA

Morda boste morali nastaviti položaj kljuke (19), da bo enota uravnotežena. To naredite tako, da zrahljate sornik (20) in nastavite položaj kljuke (19). Ko ste nastavili položaj, trdno privijte sornik (20). (SI. 9)

Namestitev varovala priključka za rezanje

OPOZORILO

Ce je namesceno neustrezno ali okvarjeno varovalo, lahko pride do hudih telesnih poskodb.

POZOR

Nekatera varovala priključka za rezanje so opremljena z rezilom za omejitev dolžine nitke, Zato bodite previdni pri njihovi uporabi.

OPOMBA

O Ce uporabljate rezalno glavo z dvodelnim varovalom priključka za rezilo, namestite podaljšek varovala na varovalo priključka za rezilo in dobro privijte pritrdilni vijak (21). (SI. 10)
Drzalo varovala bo na nekaterih modelih morda ze namešcena na ohišju zobniškega prenosa.

Poravnajte varovalo nastavka za rezanje z nosilcem varovala (22) in ga s pomocjo vijaka pritrdite na cev pogonske gredi. (SI. 11)

OPOZORILO

Ce uporabljate kovinska ali plastična rezila, odstranite podalijsek varovala. Če tega ne upoštevate, lahko pride do poskodb ali škode na varovalu priključka za rezanje.

OPOMBA

Za odstranitev podaljska varovala glejte slike. Nosite rokavice, saj ima podaljsek rezilo za omejitev dolzine nitke. Razrahlajte vijak (21). Nato pritsnite tri kvadratne sponke na varovalu eno za drugo v vrstnem redu. (SI. 12)

(TCG23ECP (LB))

Vstavite ohisejrezalnika med drzalo varovalina in varovalopriklucka za rezanje in ga pritrdite z vijakom. (SI. 13)

Namestitev priključka za rezanje

OPOZORIO

Prikljucek za rezanje ustrezno in trdno namesite, kot je navedeno v navodilih za rokovanje.
Če prikluček ni ustrezno ali trdno pritrjen, se lahko sname in povzroci hude ali celo smrtne poskodbe.
O Priključka za rezanje ne namestite ali odstranite med delovanjemotorja.
Vedno uporabite originalne prikljucke za rezanje in kovinske pritrdiline elemente Tanaka.

Namestitev polavtomatske rezalne glave

1. Funkcija

Samodejno dovaja vecnajlonske nitke za rezanje, ko jo stresete pri nizkem stevilu vrt/min (manj kot 6000 vrt/min-1).

Tehnični podatki

Kataloška št.	Vrsta pritrdilnega vijaka	Smer rotacije	Velikost pritrdilnega vijaka
6600570 Matica	V nasprotni smeri urnega kazalca	M10xP1,25-LH
6601376 Matica	V smeri urnega kazalca	M8xP1,25-RH

Primerna najlonska nitka

Premer vvice: 2,4mm Dolzina: 5m

2. Previdnostni ukrepi

Ohise mora biti trdno pritrjeno naPokrov.

Preverite, ali se naPokrovu (23), ohisju (24) in ostalih sestavnih delih nahajajo razpoke ali druge poskodbe. (SI.14)
Preverite, ali sta ohišje in gumbOCRabljena.

Ce je na dnu (25) gumba luknja, dele takoj zamenjaje z novimi. (SI. 14)
Rezalna glava mora biti trdno namescena na zobniiskem ohisju enote/ohisju rezalinika.
O Ce rezalna glava ne dovaja pravilno rezalne nitke, preverite, ali so najlonska nitka in vsi sestavni deli pravilno namesceni. Za dodatno pomoc kontaktiraje prodajalca Tanaka.

A OPOZORILO

Za glave Tanaka uporabljaje le upogljive, nekovinske nitke, ki jih priporoca proizvajalec. Nikoli ne uporabljaje ziice ali ziichnih vrvi, saj se lahko pretrgajo in postanejo nevarmi izstrelki.

3. Namestitev

Vstavite inbus ključ (26) v odprtino ohišja rezalnika, da zaklenete cev pogonske gredi.

Namestite rezalno glavo na ohišje rezalnika kosilnice na nitko. Montažna matica ima desni navoj. Razrahljaje zazasukom v nasprotni smeri urnega kazalca/zategnite zazasukom v smeri urnega kazalca.

4. Nastavitev dolzine nitke

Nastavite hitrost motorja na najnizjo moznro raven in potrkajte z rezalno glavo ob tla. Z vsakim trkom se bo najlonska nitka izvlekla za približno 3 cm. (SI.17)

Najlnosko nitko lahko podaljsate tudi rochno, vendar morabiti pri tem motor popolnoma zaustavljen. (SI. 18)

Pred vsakim obratovanjem nastavite najlonsko nitko naustrezno dolzino 11-14 cm.

Namestitev rezila za rezanje (Sl. 19)

(Če je prilozeno)

Vstavite inbus ključ (26) v odprtino ohišja naprave in utor držala rezalinika (A) (27), da zaklenete gred.

Sestavite dele v naslednjem vrstnem redu: Drzalo rezalnika (A) (27),rezilo (28),drzalo rezalnika B29)pokrov matice 30.

Pritrdilno matico privijte s kombiniranim ključem s priteznim navorom 14 ± 2 N·m. Treba je paziti, da ima matica za pritrjevanje rezalnika (31) leve navoje (v smeri urnega kazalca za zrahljanje/v naprotni smeri urnega kazalca za zategovanje).

OPOMBA

O Pri nameščanju držala rezila (B) (29) obrite vbočeno stran navzgor.
Pri nameschaju ali odstranjevanju rezila nosite rokavice in namestitePokrov rezila na rezilo.

POZOB

Pred začetkom uporabe preverite, ali jePokrov matice (30) obrjen ali razpokan. Če najdete poskodbo ali obrjenost, ga zamenjaje, ker je to potrošni material.

OPOZORILO

Pri namestitvi rezila za rezanje se prepričajte, da nima razpok ali kakrsnih koli poskodb ter da so robovi za rezanje obrnjeni v pravilno smer.
O Odstranite morebitni pesek s povrsine pritrdilnih elementov rezila (drzala rezalnika (A) (27), drzala rezalnika (B) (29),Pokrova matice (30),matice (31)).Cetega ne upostevate, se lahko matice zrahljajo.
O Izboklina držala rezalnika (A) (27) lahko med privijanjem matice (31) postane neporavnana z rezilom (28). Pred uporabo zagotovite, da je rezilo prvilno namesceno. (SI. 20)
O Ročno zavrtite rezilo in se prepričajte, da ni majanja ali neobičajnega zvoka. Majanje Iahko povzroči neobičajne vibracije ali zrahljanje matic.

POSTOPKI UPRAVLJANJA

Gorivo (Sl. 21)

A OPOZORILO

Kosilnica z nitko je opremljena z dvotaktnim motorjem. Za pogon motorja obvezno uporabljajte gorivo, ki je meşano z oljem. Pri dolivanju ali delu z gorivom poskrbite za dobro zračenje.
Gorivo je zelo vnetljivo in lahko povzroci resne poskodbe ob vdihavanju in stiku s kozo. Pri rokovanju z gorivom, bodite vedno pozorni. Pri rokovanju z gorivom v prostoru vedno imejte dobro začenje.

Gorivo

O Obvezno uporabljaje 89-uktanski neosvincken bencin prisznanega proizvajalca.
O Uporabite originalno dvotaktno olje ali meşanico v razmerju od 25:1 do 50:1, za dodatno pomoč pri razmerju meşanice se posvetujte s prodajalcem Tanaka.
O Ce originalno olje ni na voljo, uporabite drugo kakovostno olje z antioksidanti, ki je namenjeno za zračno hlajen 2-taktni motor (JASO FC GRADE OIL ali ISO EGC GRADE). Ne uporabljaje mešanice olja BIA ali TCW (2-taktno olje za vodno hlajene motorje).
O Nikoli ne uporabljaje multitgradnega (10 W/30) ali opadnega olja.
Goriva in olja nikoli ne meşajte v rezervoorju za gorivo orodja. Gorivo in olje vedno meşajte v ločeni cisti posodi. Vedno najprej napolnite polovico predvidene koliçine bencina.

Potem dodajte celotno kolićino olja. Zmešajte (stresite) mešanico goriva. Dolijte preostanek bencina.

Zmesajte (stresite) mesanico goriva, preden jo nalijete v rezervoor za gorivo.

Slovenscina

Mešalno razmerje dvotaktnega olja in bencina

Bencin (Liter)	Dvotaktno olje (ml)
	Razmerje 50:1 Razmerje 25:1
0,5 10	20
1 20	40
2 40	80
4 80	160

Nalivanje goriva

A OPOZORILO

Pred dolivanjem goriva vedno ugasnite motor in ga nekaj minut pustite, da se ohladi.
V blizino mesta, kjer polnite gorivo ne kadite in ne prinasajte ognja ali isker.
O Ko dolivate gorivo, poças odprite rezervaar za gorivo, da morebitni nadtlak izgine.
Po polnjenju previdno zategnitePokrov rezervaarja za gorivo.
Pred začetkom dela vedno premaknite enoto rajmanj 3 m stran od mesta, kjer ste dolivali gorivo.
Razlito gorivo vedno takoj sperite z oblačil z milom.
O Po polnjenju vedno preverite, da gorivo ne izteka.
Da bi odstranili staci no elektriko iz glavnega ohijsa, rezervaarja za gorivo in upravljavca, se pred dolivanjem goriva dotaknite rahlo vlaznih tal.

Preden dolijete, dobro očistite mesto okoliPokrova za rezervaor, da preprecite vdor umazanje v rezervaor. Preden nalijete gorivo se prepričajte, da je gorivo dobro zmešano tako, da stresete posodo.

Zacetek dela

A OPOZORILO

Pred vklopom orodja se prepričajte, da se nastavek za rezanje ne dotika kakšnih predmetov ali tal. V nasprotnem primeru se lahko nastavek za rezanje nepričakovano zavrti in povzroci poskodbe.
Prepricajte se, da se nastavek za rezanje ne vrti, ko je motor v prostem teku. Ce se vrti, prilagodite stevilo vrtljajev prostega teka v skladu z navodili v "Nastavitev prostega teka « v poglavju »VZDRZEVANJE«. Ce se nastavek za rezanje po tej nastavitvi se vedno vrti, takoj ustavite motor in prenehajte z uporabo, nato pa odnesite orodje k najblizjemu prodajalcu Tanaka.
(1) Zagon hladnegamotorja
1. Prestavite stikalo za vžig (32) v položaj «ON« (vklop). (SI. 22)
2. Večkrat pritsinite Črpalko za gorivo (33), da gorivo steče skozi povratno cev (34). (SI. 23)
3. Premaknite rocico naprave za hladni zagon motorja (35) v položaj START (zagon) (zaptra) (A). (SI. 24)
4. Na hitro potegnite zaganjalo vrvico in pri tem pazite, da zadrzite rocaj, da preprecite njegov povratni udarec. (SI. 25)
5. Ko slišite da se bo motor zagnal, obrnite ročico naprave za hladni zagon motorja v položaj RUN (delovanje) (odprta) (B). (SI. 24)
6. Nato še enkrat hitro povlecite zaganjalno vrvico. (SI. 25)

POMNI

Ce se motor ne vzge, ponovite postopke od 2 do 5.

1. Nato pustite motor okoli 2-3 minute, da se segreje, preden ga začnete obretenjevati.
2. Preverite, da se priključek za rezanje v prostem teku motorja ne vrti.
   (2) Zagon toplega motorja Uporabite le korake 1, 6 in 8 iz postopka za zagon hladnega motorja.

V primeru, da se motor ne zažene, uporabite enak zagonski postopek kot pri hladnem motorju.

Rezanje

A OPOZORILO

O Pri upravljanju enote vedno uporabljaje oprtnik (ce je prilozen) ter nosite ustrezna oblačila in zašcitno opremo. (SI. 26)
O Otroci, zivali, prisotne osebe in pomocniki morajo upostevati varnostno razdaljo 15 m. Ce se vam kdo pribliza, takoj zaustavite motor. (SI. 27)
Ko se okoli priključka nabere trava ali ovijalke, zaustavite motor in priključek ter jih odstranite. Če nadaljujete z uporabo naprave, na kateri se je okrog priključka nabrala trava ali ovijalke, lahko pride do poskodb, npr. prehitre abrazije sklopke.

POZOB

Uporaba in vsebina previdnostnih ukrepov se razlikujeta glede na vrsto priključka za rezanje. Za zagotovitev varne uporabe upoštevajte navodila in smernice za vsako vrsto priključka.

OPOMBA

V nujnih primerih pritisnite gumb za hitro ustavitev ali povlecite loputo za ustavitev v sili (ce je prilozena). (SI. 28)
O Uporabljaje v skladu z lokalmimi zakoni in predpisi.

(1) Uporaba polavtomatske rezaine glave
Ko uporabljate ta prikljucek, nastavite motor na visoko hitrost.
O Travo rezite od leve proti desni. Odrezana trava se bo odvajala stran od telesa, kar bo zmanjsalo stik trave za vasimi oblaci. (SI. 29)
O Travo režite od desne proti levi, saj se priključek za rezanje modela z ukrivljeno cevjo pogonske gredi vrti v smeri urnega kazalca.
O Pri najlonski vrvici uporabite približno 2 cm na koncu vrvice za rezanje trave. Ce uporabite celotno dolzino vrvice, boste zmanjsali hitrost vrtenja in otežili rezanje.

OPOMBA

Samodejno dovaja vecnajonske nitke za rezanje, ko jo stresete pri nizkem stevilu vrt/min (manj kot 6000 vrt/min-1).

A OPOZORILO

O Ta izdelek je opremljen z rezilom za omejitev dolzine nitke, ki samodejno odreze odvecno nitko. Med uporabo enote ne odstranite varovala ali rezila za omejitev dolzine nitke.
Ker je pri najlonskih nikkah upor večji kot pri rezilih, lahko nepravilna uporaba poveča obremenitev motorja in povzroči škodo.
Ne uporabljaje, ce je motor nastavljen na nizko hitrost. Ce je hitrost motorja nizka, se lahko trava ovije okrog priklučka, kar povzroci zdrsavanje sklopke, ki lahko privede do njene abrazije.
O Pri rezalnih glavah z najlonsko nitko vedno uporabite nitko, daljso od 15 cm. Ce je nitka prekratka, se bo hitrost vrtenja povecala, kar lahko poskoduje rezalno glavo z najlonsko nitko. Ker zlasti model z ukrivljeno cevjo pogonske gredi ni opremljen z zaviralnim mehanizmom, obstaja velika moznost, da se bo hitrost vrtenja priključka za rezanje povecala.

(2) Uporaba rezila

Nastavite hitrost motorja glede na upor trave. Za mehko travo uporabljajte nizke hitrosti, za trdovratne sope trave pa uporabljajte visoke hitrosti.
Travo rezite od desne proti levi, pri cemer za rezanje uporabite levo stran rezila. (SI. 30)
O Ce rezilo med rezanjem rahlo nagnete v levo, se bo odrezana trava nabirala na levi strani, kar bo olajsalo poviranje.

OPOMBA

Preveliko povečanje hitrosti vrtenja lahko povzročihitrejso obrabo rezila, vibracije in hrup. Prav takopovzroči većjo porabo goriva.

OPOZORILO

O Ce vrtece se rezilo pride v stik s trdnim predmetom v kriticnem obmochu, lahko pride do sunka rezila.

To lahko privede do nevarne reakcije, ki lahko povzroci silovit sunek celotne enote in upravljavca. Ta reakcija se imenuje sunek rezila. Kot rezultat tega lahko upravljavec izgubi nadzor nad enoto, kar lahko povzroci resne ali celo smrtne poskodbe. Vecja moznost, da bo prišlo do sunka rezila, obstaja na področjih, kjer je težko videti material, ki qa režete.

O Ce priključek za rezanje udari ob kamenje ali druge odpadke, zaustavite motor in se prepričajte, ali so priključek in povezani deli neposkodovani.

Zastavitev (SI. 31)

Zmanjsajte hitrost motorja in pustite motor nekaj minut v prostem teku, nato pa izkljucite stikalo za vzig (32).

OPOZORILO

Priključek za rezanje vas lahko poskoduje, medtem ko se še vrti po zaustavitvi motorja ali sprostitvi regulatorja obratov (ročice za plin). Ko enoto izključite, počakajte, da se priključek za rezanje zaustavi, preden je odložite.

VZDRZEVENJE

VZDRZEVANJE, ZAMENJAVO ALI POPRAVILA NAPRAVE IN SISTEMA ZA NADZIRANJE EMISIJ LAHKO IZVEDE KATERA KOLI SERVISNA DELAVNICA ALI STROKOVNO USPOSOBLJEN SERVISER.

Nastavitev uplinjaca (Sl. 32)

Uplinjač je natancen del, ki meša zrak in gorivo in je zasnovan tako, da zagotavlja visokozmogljivost motorja. Preden se orodje odposlje iz tovarne, se uplinjac med testno uporabo nastavi. Nastavitve spreiminjate le, ce je to potrebno zaradi okoljskih razmer (podnebe ali atmosferski tlak), vrste goriva, vrste dvociklicega olja itd.

OPOZORILO

Ker je uplinjac izdelan z visoko stopnjo natancnosti, ga ne razstavljaite.
Edina nastavitev uplinjača, ki je je možno pri tem izdelku nastavljati, je hitrost prostega teka (T).
O Nikoli ne vklapljajte motorja brez popolne namestitvePokrova sklopke in sestavljene cevil V nasprotnemprimeru lahko sklopka postane ohlapna in povzroci telesne poskodbe.

T = vijak za prosti tek.

Nastavitevhitrostivprostemteku(T)

OPOZORILO

Ko se motor ustavi, ne zavrtite vijaka za nastavitev hitrosti prostega teka (T) v smeri urinega kazalca preveč. V nasprotnem primeru se lahko nastavek za rezanje ob vklopu motorja nepričakovano zavrti in povzroci poskodbe.
Ne nastavlajte vijaka za nastavitev hitrosti prostega teka (T) za noben drug namen kot za nastavitev prostega teka.

Med nastvljanjem prostega teka naj bo motor vklopljen.

(1) Ce se motor med prostim tekom ustavi

Zazenite motor in počasi zavrtite vijak za nastavitev hitrosti prostega teka (T) v smeri urinega kazalca, dokler ni v položaju, v katerem se motor vrti gladko. Takrat se prepričajte, da se nastavek za rezanje ne vrti.

(2) Ce se nastavek za rezanje vrti v prostem teku Pocasi zavrtite vijak za nastavitev hitrosti prostega teka (T) v nasprotni smeri urinega kazalca, dokler ni v položaju, v katerem se nastavek za rezanje ne vrti. Takrat se prepričajte, da je vrtenje motorja gladly.

APOZORILO

Ce se nastavek za rezanje po nastavitvi vijaka za nastavitev prostega teka (T) še vedno vrti, takoj ustavite motor in prenehajte z uporabo, potem pa se obrnite na najblizjega prodajalca Tanaka.

Zračni fi Iter (Sl. 33)

Z zračnegā filtra (36) je potrebno očistiti prah in umazanijo, takdo da se prepreci:

Okvare uplinjaca.
Tezave z zagonom.
Zmanisanje moci motorja.
Nepotrebna obraba delov motorja.
Neobičajna poraba goriva.

Zračni filter očistite vsak dan ali še pogosteje, Če delate v zelo prasnem okolju.

OdpritePokrovzračnega filtrainodstranitezračni filter (36). Očistite ga.

Pred ponovnim sestavljanjem se prepričajte, da je filter suh.
Zračni filter, ki ga uporabljate ze dalj ācasa, ni možno ocistiti do konca. Zato ga je potrebno redno zamenjevati z novim.
Poskodovani fi lter je potrebno vedno zamenjati.

POMNI

Če Želite ponovno namestiti zracni filter, ga pripnite na zgornje sponke, nato pa ga pritrdite.

Filter za gorivo (Sl. 34)

Odstranite filter za gorivo (37) iz rezervaarja za gorivo in gazamenjaje, ce je umazan.

POMNI

Zamašen filter za gorivo (37) lahko prepreči dovod goriva in povzroči motnjo vrtenja na motorju.

Vzigalna svecka (Sl. 35)

Na stanje svečke vpliva:

Nepravilna nastavitev uplinjača.
Nepravilna meşanica goriva (prevec olja v bencinu)
O Umazan zračni filter.
Težki obratovalni pogoji (npr. mraz).

Ti dejavniki so vzrok za usedline na elektrodah svečke, ki so lahko vzrok okvare in težav pri zagonu. Če motor deluje z zmanjsano močjo, se težko zažene ali slabo teče v prostem teku, vedno najprej pregleje svečko.

Če je svečka umazana, jo očistite in preglejte razdaljo med elektrodama. Ponovno prilagodite, Če je to potrebno. Pravilen medprostor je 0,6 mm. Vžigalna svečka se mora zamenjati po priblžno 100 delovnih urah ali prej, Če so elektrode zelo erodirane.

OPOMBA

V dolocenih območijh je treba v skladu z lokalno zakonodajo namestiti uporovn ožigalno svečko, da se zadusijo signali vžiga. Če je bila originalna naprava opremljena z uporovn ožigalno svečko, jo zamenjaje s svečko enake vrste.

Upogljiva pogonska gred (Sl. 36)

(TCG23ECP (LB))

Upogljivo pogonsko gred je treba vsakih 20 ur odstraniti in namazati s kakovostno litjevo mastjo. Ce zeilite odstraniti upogljivo gred, najprej odstranite vijak (38), odvijte sornik (39) in odstranite ohije rezalnika, nato pa povlecite gred iz cevi pogonske gredi. Ocistite gred in jo dobro namazite z litijevo mastjo, nato pa jo vstavite nazaj v cev pogonske gredi, jo obrnite, dokler ne pade na svoje mesto, ter namestite ohije rezalnika, namestite in privijte vijak (38) in sornik (39).

Slovenscina

Zobniško ohišje (Sl. 37)

Na vsakih 50 ur delovanja preverite raven masti na zobnišekem ohišju ali kotnem zobniku tak, da odstranite Čep za polnilo masti na strani kotnega zobnika.

Ce na bočnih delih zobnikov ne vidite masti, do 3/4 napolnite zobniško ohisje s kakovostno večnamensko mastjo na osnovi litija. Zobniškega ohisja ne napolnite do konca.

POZOB

Ko namešcate Čep na prvotni položaj, odstranite morebitno umazanijo ali pesek.
Pred pregledom ali vzdrrzevanjem zobniškega ohijsa se prepričajte, da se je ohišje ohladilo.

Polavtomatska rezalna glava Zamenjava najlonske nitke

1. Odstranite ohišje (24) takó, da s palcema trdno pritisnete zaklopki navznoter, kot je prikazano na SI. 38.
2. Ko odstranite ohišje, izvlecite vreteno in odvrzite preostalo nitko.
3. Novo najlonsko nitko zlozite neenakomerno (pribl. 10 cm) na polovico, kot je prikazano na sliki.

Konec najlonske nitke v obliki crke U zataknite v zarezo (40) na srednji pregradi vretena.

Obe polovici nitke na vretenu napnite v isto smer, in sicer takto, da vsaka polovica nitke ostane na svoji strani pregrade. (SI. 39)
4. Potisnite obe polovici nitke v odprtine zamaška (41) tako, da bosta prosta konca dolga priblizno 10 cm. (SI. 40)
5. Ko postavljate vreteno v ohišje, vstavite oba prosta konca nitke skozi vodilo za nitko (42). (SI. 41)

POMNI

Ko postavljate vreteno v ohišje, poskušajte odprtine na zamašku (41) poravnati z vodilom za nitko (42), da boste kasneje lažje spušçali nitko.

1. Pokrov namestite na ohisje tak, da zaklopci (44) naPokrovu ustrezajo dolgim odprtinam (43) na ohisju. Potem trdno potisnite ohisje, dokler se ne usede na mesto. (SI. 42)
2. Začetna dolžina nitke za rezanje mora biti priblžno 11-14 cm in mora biti enake dolžine na obeh straneh. (SI. 43)

Rezilo (Sl. 44)

OPOZORILO

Med rokovanjem z rezilom in izvajanjem vzdrrzevalnih del na rezilu nosite zašcitne rokavice.

O Uporabite ostro rezilo. Topo rezilo bo prej povzroci lo tezave in sunke.
Zamenjate pritrdilno matico, ce je poskodovana in jo je tezko zategniti.
O Pri zamenjavi rezila kupite tisto, ki jo priporoça Tanaka, zoprtino za namestitev premera 25,4 mm.
O Ce uporabljate rezilo s 3 zoba (45), je rezilo lahko uporabljeno na kateri koli strani.
Uporabljaje rezilo, ki ustreza vrsti dela.
O Pri zamenjavi rezil uporablajte primerna orodja.
Ko robovi za rezanje postanejo topi, jih ponovno naostrite ali izpilite, kot je prikazano na sliki. Nepravilno ostrenje lahko povzroci prekomerne vibracije.
Zavrzite rezila, ki so na kakrsen koli nacin zakrivljena, zvita, razpokana, zlomljena ali poškodovana.

OPOMBA

Pri ostrenju rezila je pomembno obdrzati izvirno obliko polmera na spodnji strani zoba, da ne pride do razpok.

Zadolgotrajno skladišcenje

Pustite naj gorivo iztece iz rezervaorja za gorivo. Zazenite motor in ga pustite teci, dokler se ne ustavi. Popravite kakrsno koli poskodbo, ki je nastala zaradi uporabe. Orodje ocistite s cisto krpo ali s stisnjenim zrakom. Nanesite nekoliko kapljic

dvotaktnega motornega olja v cilinder skozi odprtino svečke, ter večkrat obrnite motor, tak do razporedite olje. Pokrije enoto in jo shranite na suho mesto.

Načrt vzdřevanja

V nadaljevanju so splošna navodila o vzdřevanju. Za nadaljnje informacije kontaktirajte prodajalca Tanaka.

Dnevno vzdhrževanje

O O cistite zunanjó povrsino enote.
O Preverite, ali je oprtnik neposskodovan.
Preverite, ali je varovalo priključka za rezanje poskodovano ali razpokano. Če pride do udarcev ali razpok, zamenjaje varovalo.
Preverite, ali je priključek za rezanje pravilno centriran, ali je oster in ali je brez razpok. Priključek za rezanje, ki ni centriran, lahko povzroci močne vibracije, ki lahko poskodujejo enoto.
O Preverite, ali je matica priključka za rezanje dovolj zategnjena.
Preverite, ali je varovalo rezila neposkodovano in ali ga je mogoce varno namesiti.
Preverite, ce so matice in vijaki ustrezno priviti.
O Preverite, ali je enota neposkodovana in brez okvar.

Tedensko vzdřevanje

Preglejtzaganjalnik,se posebejvrvico.
O Ocistite zunanjo povrsino vzigalne svecke.
O Odstranite vžigalno svečko in preverite razdaljo med elektrodama. Prilagodite jo na 0,6 mm ali pa zamenjaje vžigalno svečko.
O Preverite, ali je kotni zobnik napoljenz mastjo do 3/4.
O Ocistite zračni filter.

Mesečno vždrževanje

Sperite rezervoor za gorivo z bencinom.
O Očistite zunanjo povrsino uplinjáča in območje okoli njega.
O Ocistite ventilator in obmoce je okoli njega.

IZBIRA DODATKOV

Dodatki za to orodje so navedeni na strani 262.

IZBIRA PRIKLJUČKOV ZA REZANJE

Priporočljivi dodatki za vsak model so navedeni v spodnji tabeli.

Zanakupe kontaktirajte prodajalca Tanaka.

Pozorno preglejte spodnjo tabei, saj dodatkov, ki niso označeni z ««, ni mogоće namestiti.

Seznam priporočenih dodatkov

Vrsta ime	Tehnični podatki ROČAJ Z ZANKO
	Premer	Adapter podajnega sistema ali Št. zob (rezilo)	Debelina rezilna (mm) ali Premer nitke za kosilnico (mm)	TCG23ECP (LB)	TCG23ECP (SL)
ALUMNIJASTE GLAVE	NAJLONSKA GLAVA CH-100 (Z NAJLONSKO NITKO)	4"	Vnaprej odrezana nitka	2,2-3,0
	NAJLONSKA GLAVA CH-100
	NAJLONSKA GLAVA CH-300 (S POKROVOM DRŽALA REZILA)	5"	Ročno podajanje linije	2,2-2,7
	NAJLONSKA GLAVA CH-300
SAMODENJNE NAJLONSKE GLAVE	NAJLONSKA GLAVA TH-97M	5"	Matica L M10 x 1,25	2,4-2,7
	NAJLONSKA GLAVA TH-97U2	5"	Matica L M10 x 1,25 Matica L M8 x 1,25	2,4-2,7
NAJLONSKEGLAVE “TAP & GO”	NAJLONSKA GLAVA BF-4	4"	Matica R M8 x 1,25	2,2-3,0
	NAJLONSKA GLAVA (R) (G137-301)	4"	Matica R M8 x 1,25	2,0-2,8
	NAJLONSKA GLAVA 4"		Matica L M10 x 1,25	2,4
	NAJLONSKA GLAVA 4"		Matica R M8 x 1,25	2,4	●
	NAJLONSKA GLAVA BF-5	5"	Matica L M10 x 1,25 Matica L M8 x 1,25	2,2-3,0
	IZBOR NAJLONSKIH GLAV (G138-501)	4"	Matica L M10 x 1,25	2,0-2,8
	IZBOR NAJLONSKIH GLAV (S128-500)	5"	Matica L M10 x 1,25	2,0-3,0
REZILA	REZILO B3/10/1,8	10"	31,8
	REZILO B3/10/2,01	10"	32,0
	REZILO B3/12/3,0	12"	33,0
	REZILO B4/9/1,6	9" 4	1,6
	REZILO B4/10/1,6	10" 4	1,6

ODPRAVLJANJE TEZAV

Uporabite pregled v spodnji tabeli, ce orodje ne deluje normalno. Ce to ne odpravi tezave, se posvetujte svojim prodajalcem ali prodajalcem Tanaka.

Stanje Vzrok Rešitev
Motor se ne zažene	Sistem za gorivo	Rezervaar za gorivo je prazen ali pa je raven goriva nizka	Napolnite rezervaor za gorivo s pravilno mešanico goriva (25:1-50:1)
		Rezervaor za gorivo vsebuje staro gorivo (neprijeten vonj)	Zamenjaje z novim gorivom
		Vpitega je preveč goriva in vžigalna smečka je mokra	1. Odklopite vžigalno smečko in pustite, da se posuši 2. Povleciteročico zaganjalnika 5- ali 6-krat, da odstranite odvečno gorivo 3. Namestite vžigalno smečko 4. Nastaviteročico za hladni zagon motorja v položaj RUN (delovanje) in povlecite ročico zaganjalnika
		Filter za gorivo je zamašen z umazanijo	Očistite filter za gorivo
		Cev za gorivo je ukrivljena ali se je snela	Zagotovite neoviran pretok goriva
		Okvara uplinjača Obrnite se na prodajalca	Tanaka
	Elektrčni system	Kratki stik na vodilu stikala za izklop Obrnite	Očistite filter za gorivo
		Vžigalna smečka je umazana	Zamenjaje ali očistite vžigalno smečko
		Razdalja med elektrodama je prevelika Prilagodite razdaljo na 0,6 mm
		Slaba povezava med visokonapetostnim kablom in vžigalno smečko	Ponovno povežite
		Okvara elektrčega systema Obrnite se na prodajalca Tanaka
	Drugo	Izpušna odprtina dušilca je zamašena z ogljikom	Za popravilo se obrnite na prodajalca Tanaka
Motor se zažene, vendar se takoj ugsne	Sistem za gorivo	Rezervaar za gorivo je prazen ali pa je raven goriva nizka	Napolnite rezervaor za gorivo s pravilno mešanico goriva (25:1-50:1)
		Rezervaar za gorivo vsebuje staro gorivo (neprijeten vonj)	Zamenjaje z novim gorivom
		Dvotaktno olje ni bilo dodano Obrnite se	na prodajalca Tanaka
		Ročica za hladni zagon motorja je v položaju START (zagon)	Ročico za hladni zagon motorja nastavite v položaj RUN (delovanje)
		Zrak je ušel v system z gorivom Ponovno	priključite cev za gorivo ali spoj
		Okvara uplinjača Obrnite se na prodajalca	Tanaka
	Elektrčni system	Napaka pri vžigu
		Okvara vžigalne smečke Zamenjaje z	novo vžigalno smečko
		Okvara elektrčega systema Obrnite se na prodajalca Tanaka
	Drugo	Motor se pregreva
		Napačni model vžigalne smečke	Zamenjaje z določenim delom Gleje poglavje «TEHNIČNI PODATKI«
		Umazan zračni filter	Očistite
		Zamašitev z ogljikom (izpušna odprtina dušilca)	Očistite
		Nezadostna kompressija (bat, batni obroček, valj)	Obrnite se na prodajalca Tanaka

Stanje Vzrok Rešitev
Neobičajne vibracije	Prikljukćek za rezanje ni pravilno namešćen	Glejte poglave »Namestitev priključka za rezanje«
	Ročaj, držalo ročaja ali drug prisrdilni del je majav	Preverite in zategnite
	Rezilo je ukrivljeno ali poškodovano Zamenajte z novim rezilom
	Trava je ovita okrog menjalnika/rezalinika	Odstranite travo
Motor deluje, vendar se rezilone premika Premikanje je slabo	Trava je ovita okrog menjalnika/rezalinika	Odstranite travo in umazanijo
Motor se ne ustavi Okvara stikala	za zaustavitev	Ročico za hladni zagon motorja nastavite v položaj START (zagon), da zaustavite motor Takoj prenehajte z uporabo in se obrnite na prodajalca Tanaka
Motor se ustavi, ko je ročica za plin zaprta	Hitrost v prostem tek je prenizka	Obrnite se na prodajalca Tanaka
Rezilo se še naprejr vrti, ko je ročica za plin zaprta	Hitrost v prostem tek je previsoka Žica za plin je preveč napeta	Obrnite se na prodajalca Tanaka

VYZNAM SYMBOLOV

POZNÁMKA: Na niektorych zariadieniach ich nenájdete.

Kontaktujte predajcu vyrokov značky Tanaka ohladom nakupov.

Prikačite ručku na cev pogonske osovine.

Prilagodite lokaciju na majbolju poziciju pre rukovanja.

Postarajte se da Čvrsto prikačite ručku sa 4 zavrtnja.

NAPOMENA

Ako vaša jedinica ima nalepnice za lokaciju ručke (10) na pogonu kanala otvora, sledite ilustraciju.

InstalacijaŽice gasa/vrpcezaustavljanja

Okrenite dugme (11) i uklonitePoklopac za cijscenje vazduha. (SI.6)

Povezite vrpce za zaustavlanje. (SI. 7)

Zategnite spoljni kraj ventila za dovod goriva (12) na deo kabla za prerilagodavanje (13) takto stcete zategnuti navrtanj za prerilagodavanje (14) takdo spoljni kraj ventila za dovod goriva (12) bude cvrsto pritisnut naspram dela kabla za prerilagodavanje (13).

Povezite zicu ventila za dovod goriva (15) na stozer (16) karburatora. (SI. 8)

Neki modeli ce mozda biti dostavljeni instaliranim delovima.

OPREZ

Otvorite i zatvorite gas i uverite se da je obrt (16) naslanjača naspram šrafa (17) kada se gas zatvori.

NAPOMENA

Da biste vratiliPoklopac filtera za vizduh,zakačite ga na gornje kukice,azatimga pričvrstite.

Instaliranje pojasa
