РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ CDM1119 Ferm

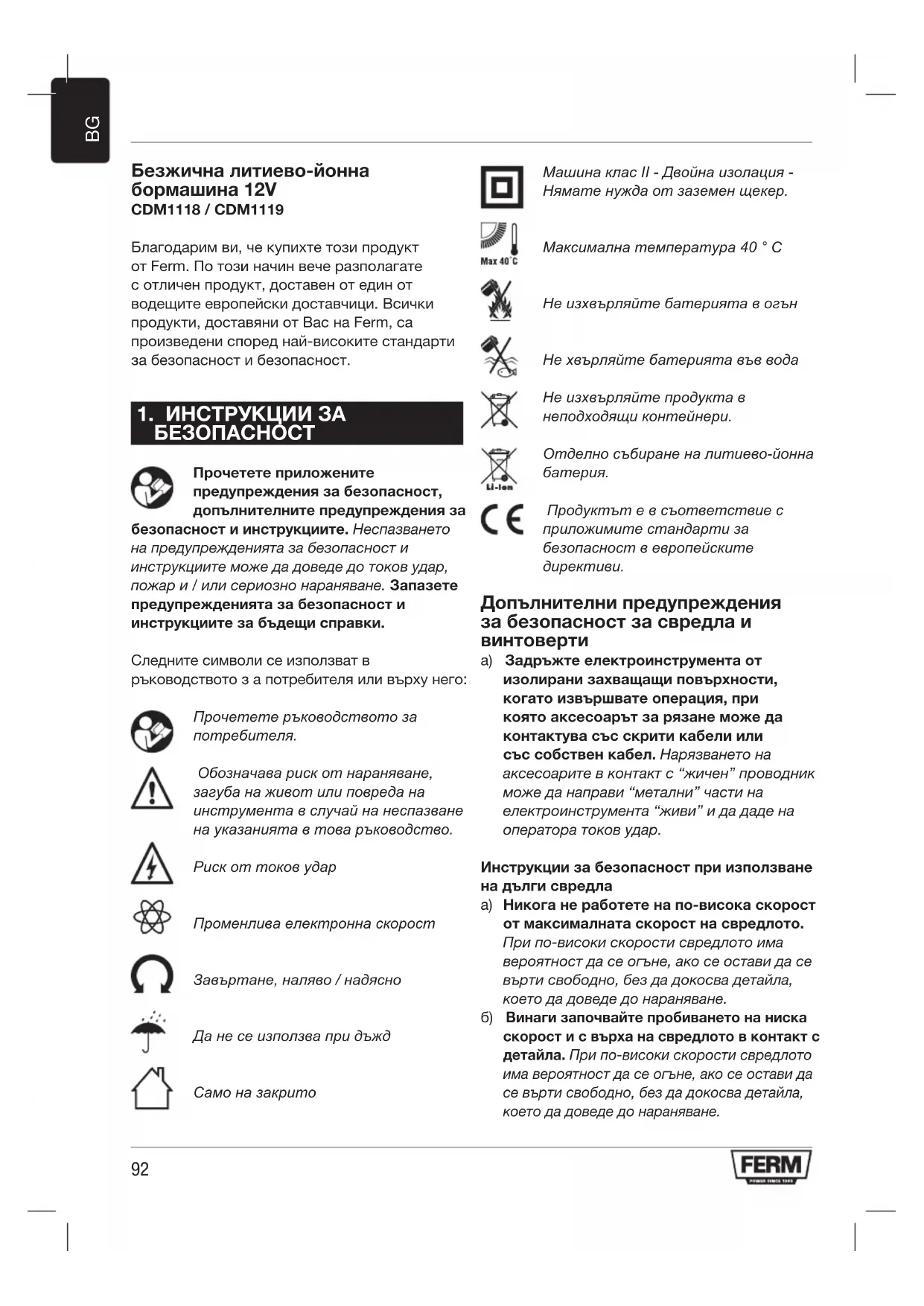

Безжична литиево-йонна бормашина 12V CDM1118 / CDM1119 Благодарим ви, че купихте този продукт от Ferm. По този начин вече разполагате с отличен продукт, доставен от един от водещите европейски доставчици. Всички продукти, доставяни от Вас на Ferm, са произведени според най-високите стандарти за безопасност и безопасност.

БЕЗОПАСНОСТ Прочетете приложените предупреждения за безопасност, допълнителните предупреждения за безопасност и инструкциите. Неспазването на предупрежденията за безопасност и инструкциите може да доведе до токов удар, пожар и / или сериозно нараняване. Запазете предупрежденията за безопасност и инструкциите за бъдещи справки. Следните символи се използват в ръководството з а потребителя или върху него: Прочетете ръководството за потребителя. Обозначава риск от нараняване, загуба на живот или повреда на инструмента в случай на неспазване на указанията в това ръководство. Риск от токов удар Променлива електронна скорост Завъртане, наляво / надясно Да не се използва при дъжд Само на закрито Машина клас II - Двойна изолация - Нямате нужда от заземен щекер. Максимална температура 40 ° С Не изхвърляйте батерията в огън Не хвърляйте батерията във вода Не изхвърляйте продукта в неподходящи контейнери. Отделно събиране на литиево-йонна

Продуктът е в съответствие с приложимите стандарти за безопасност в европейските

Допълнителни предупреждения за безопасност за свредла и

a) Задръжте електроинструмента от изолирани захващащи повърхности, когато извършвате операция, при която аксесоарът за рязане може да контактува със скрити кабели или със собствен кабел. Нарязването на аксесоарите в контакт с “жичен” проводник може да направи “метални” части на електроинструмента “живи” и да даде на оператора токов удар. Инструкции за безопасност при използване на дълги свредла

Никога не работете на по-висока скорост от максималната скорост на свредлото. При по-високи скорости свредлото има вероятност да се огъне, ако се остави да се върти свободно, без да докосва детайла, което да доведе до нараняване.

Винаги започвайте пробиването на ниска скорост и с върха на свредлото в контакт с детайла. При по-високи скорости свредлото има вероятност да се огъне, ако се остави да се върти свободно, без да докосва детайла, което да доведе до нараняване.93

Прилагайте натиск само в права линия със свредлото и не прилагайте прекомерен натиск. Свредлата могат да се огънат, което да доведе до счупване или загуба на контрол, което води до нараняване. Използване и грижи за батериите a) Зареждайте само със зарядното устройство, посочено от производителя. Зарядно устройство, което е подходящо за един тип батериен модул, може да създаде опасност от пожар, когато се използва с друг комплект батерии. b) Използвайте електрически инструменти само със специално предназначени батерии. Използването на други батерии може да създаде опасност от нараняване и

Когато батерията не се използва, дръжте я далеч от други метални предмети, като скоби за хартия, монети, ключове, пирони, винтове или други малки метални предмети, които могат да свържат от един терминал към друг. Свързването на клемите на батерията заедно може да причини изгаряния или пожар.

При злоупотреби, течността може да бъде изхвърлена от акумулатора; избягвайте контакт. Ако случайно се появи контакт, изплакнете с вода. Ако течният контакт с очите, потърсете медицинска помощ. Течността, изхвърлена от акумулатора, може да предизвика дразнене или изгаряния.

a) Необходимо е електроинструментът да се обслужва от квалифициран ремонтен персонал, използващ само идентични резервни части. Това ще гарантира запазването на безопасността на електроинструмента. За зарядното устройство Предназначение Зареждайте само 12V или 1.5Ah литиево- йонни акумулаторни батерии. Други видове батерии могат да се спукат, причинявайки нараняване и повреда. a) Уредът не трябва да се използва от лиц а (включително деца) с намалени физически, сетивни или умствени способности или липса на опит и знания, освен ако не са бил и подложени на надзор или инструкция b) Децата са под наблюдение да не играят с

c) Не презареждайте акумулаторни батерии! d) По време на зареждането батериите трябва да се поставят в добре проветрявана зона! Остатъчни рискове Дори когато електроинструментът се използва по предписания начин, не е възможно да се премахнат всички остатъчни рискови фактори . Следните опасности могат да възникнат във връзка с конструкцията и дизайна на електроинструмента: a) Дефекти в здравето, произтичащи от излъчването на вибрации, ако електроинструментът се използва за по- дълъг период от време или не е адекватн о управляван и правилно поддържан. b) Наранявания и щети на имущество, дължащи с е на счупени аксесоари, които внезапно са пуснати. Внимание! Това електроинструмент произвежда електромагнитно поле по време на работа. Това поле може при определени обстоятелства да възпрепятства активните или пасивните медицински имплантанти. За да намалите риска от сериозно или смъртоносно нараняване, препоръчваме на хората с медицински имплантанти да се консултират с техния лекар и производителя на медицинския имплантант, преди да използвате този електроинструмент.

2. ИНФОРМАЦИЯ ЗА МАШИНИ

Предназначение Тази безжична бормашина е предназначена за задвижване и разхлабване на винтове, както и за пробиване в дърво, метал и пластмаса.94

Технически спецификации Модел № CDM1118/CDM1119 тепсия CDA1143 Вход на зарядното устройство 100-240V~ 50/60Hz Max.1.4A Изход на зарядното устройство 13.5V DC 1.5A Акумулаторна батерия 12 V Li-ion 1.5Ah Време за зареждане на батерията60 минути Капацитет на патронника 1.0 - 10 mm Настройки на въртящия момент 17 + Режим на

Ниво на звукова мощност L

Вибрация ръка-рамо a

Вибрация ръка-рамо a h,D (Пробиване в метал)

Ниво на вибрация Нивото на вибрационното излъчване, посочено в това ръководство за употреба, е измерено в съответствие със стандартизираното изпитване, дадено в EN62841; тя може да се използва за сравняване на инструмент с друг и за предварителна оценка на излагането на вибрации при използване на инструмента за упоменатите приложения.

• Използването на инструмента за различни приложения или с различни или слабо поддържани аксесоари може значително да увеличи нивото на експозиция.

• Времето, когато инструментът е изключен или когато той работи, но всъщност не изпълнява задачата, може значително да намали нивото на експозиция. Защитете се от въздействието на вибрациите, като поддържате инструмента и неговите принадлежности, поддържате топли ръце и организирате работните си модели. Oписание Цифрите в текста се отнасят до диаграмите на страници 2-3 Фиг. A

8. Превключвател за избор на скорост

9. Превключвател за посока

10. Превключвател за включване / изключване

11. Кръг за регулиране на въртящия момент

12. Работна светлина

Батерията трябва да се зареди преди първата употреба. Изваждане на акумулатора от машината Фиг. B1 + B2

• Натиснете бутоните за отключване на акумулатора (3) и извадете батерията от машината, както е показано на фиг. B1. Поставяне на батерията в машината Фиг. B1 + B2 Уверете се, че външността на акумулатора е чиста и суха, преди да се свържете към зарядното устройство или машината.

• Поставете батерията (2) в основата на машината, както е показано на фигура B2.

• Поставете батерията напред, докато щракне на място. Зареждане на батерията (със зарядното устройство) Фиг. C

• Включете щекера на зарядното устройство в електрически контакт и изчакайте известно време. Светодиодният индикатор на зарядното устройство (6) ще светне и ще покаже състоянието на зарядното устройство.95

Светодиоден индикатор (6) Фиг. C Зарядното устройство има 1 светодиоден индикатор (6), който показва състоянието на процеса на зареждане: LED Статус на зарядното устройство червен Зареждането на батерията е в ход

Зареждането на батерията приключи, батерията е напълно заредена

• Пълното зареждане на батерията с 1.5 Ah може да отнеме до 60 минути.

• След като батерията е напълно заредена, извадете щепсела на зарядното устройство от контакта и извадете батерията от зарядното устройство. Когато машината не се използва за по- дълъг период от време, най-добре е да я заредите в заредено състояние. Поставяне и отстраняване на свредла или

Фиг. D Винаги изваждайте батерията, преди да монтирате аксесоар. Шайберът за пробиване (7) е п одходящ за свредла и винтови дробове с кръгъл вал, както и шестоъгълен вал.

• Дръжте машината здраво с едната ръка

• Отворете сгъвачката (7), като завъртите палеца с другата си ръка по посока на часовниковата стрелка, докато се отвори достатъчно навътре, за да може да се

• Затегнете отново патронника чрез здраво завъртане на патронника (7) обратно на часовниковата стрелка.

• Проверете дали битът е добре центриран, като активирате кратко бутона за включване / изключване на машината. Регулиране на предавките Фиг. D Никога не включвайте скоростите, когато двигателят работи, това ще повреди машината ви. Никога не поставяйте превключвателя в средата между двете позиции, което ще повреди машината ви. Машината има 2 скорости на свредлото, които могат да се регулират чрез плъзгане на превключвателя на предавките (8) напред или назад. Номерът на превключвателя на скоростите (8) показва коя позиция е избрана.

• Позиция 1: За бавно пробиване, голям пробивен диаметър или задвижване с винт. Машината има висока мощност при ниска

• Позиция 2: За бързо пробиване или малък диаметър на пробиване Настройване на посоката на въртене Фиг. E

• Задайте превключвателя за посоката на движение (9) в положение “ ” за да задвижвате винтове или да го използвате за пробиване.

• Задайте превключвателя за посока (9) в положение “ ” за да свалите винтовете Включване и изключване на машината Фиг. E Превключвателят за включване / изключване (10) се използва за активиране на машината и регулиране на скоростта на въртене.

• Натискането на превключвателя за включване / изключване (10) ще активира машината, при по- нататъшно натискане на превключвателя, толкова по-бързо ще се върти тренировката.

• Освобождаването на превключвателя за включване / изключване (10) ще ги спре.

• Преместете превключвателя за обръщане на посоката (9) в позицията на главата, за да заключите движението на превключвателя за включване / изключване.96

Настройване на въртящия момент Фиг. E Машината има 17 различни настройки на въртящия момент и специален режим на сондаж, за да настроите предаваната мощност към патронника. Чрез завъртане на пръстена за регулиране на въртящия момент (11), винтовете могат да бъдат задвижвани до предварително определена дълбочина, което е идеално за повтаряща се работа. Колкото по- голям е броят, толкова повече въртящ момент ще бъде предаден.

• Изберете ниско ниво на настройка за малки винтове или материали за работа.

• Изберете висока настройка за големи винтове, трудни материали и при сваляне на винтове.

• За предпочитане е да изберете възможно най- ниска настройка при завиване на винтове. Изберете по-висока настройка, ако моторът се плъзне, преди винтът да е напълно затегнат.

За пробиване завъртете пръстена за настройка на въртящия момент (11) до настройката за сондиране ( ), завъртайки го напълно обратно на часовниковата

Уверете се, че ключът за посока (9) винаги е настроен на по “ ” време на пробиването. Машината е оборудвана с електронна функция за защита от претоварване. Когато машината се претовари, тя автоматично ще се изключи.Когато това се случи, моля, изчакайте няколко секунди, за да можете да се нулира защитата от претоварване.

Преди почистване и поддръжка, винаги изключвайте машината и изваждайте батерията от устройството. Почистете корпусите на машината редовно с мека кърпа, за предпочитане след всяка употреба. Уверете се, че вентилационните отвори са без прах и мръсотия. Премахнете много устойчива мръсотия, като използвате мека кърпа, напоена със сапун. Не използвайте разтворители като бензин, алкохол, амоняк и т.н. Химични вещества като тези ще повредят синтетичните компоненти.

Гаранционните условия могат да бъдат намерени на отделно прикрепената гаранционна карта. ЗАОБИКАЛЯЩА СРЕДА Неизправните и / или изхвърлените електрически или електронни устройства трябва да се събират на съответните места за рециклиране. Само за страните от ЕО Не изхвърляйте електроинструментите в битови отпадъци. Съгласно Европейската насока 2012/19 / ЕС за отпадъците от електрическо и електронно оборудване и нейното прилагане в националното право електрическите инструменти, които вече не могат да се използват, трябва да се събират отделно и да се изхвърлят по екологосъобразен начин. Продуктът и ръководството за употреба подлежат на промяна. Спецификациите могат да се променят без допълнително уведомяване.97
