CDM1119 - Boor Ferm - Gratis gebruiksaanwijzing en handleiding

Merk	Ferm
Model	CDM1119
Producttype	Accuboormachine
Voeding	Li-ion-accu 12 V, 1,5 Ah
Lader	Ingang: 100-240 V~ 50/60 Hz, max. 1,4 A; Uitgang: 13,5 V DC, 1,5 A
Laadtijd	60 minuten
Boorkopcapaciteit	1,0 tot 10 mm
Koppelinstellingen	17 standen + boormodus
Onbelaste snelheden	Stand 1: 0-350 t/min; Stand 2: 0-1300 t/min
Rotatierichting	Links / Rechts (omkeerbaar)
Gewicht (met accu)	1,0 kg
Geluidsdrukniveau	66,57 dB(A), K=3 dB(A)
Geluidsvermogensniveau	77,57 dB(A), K=3 dB(A)
Trillingen (schroeven)	0,854 m/s², K=1,5 m/s²
Trillingen (boren in metaal)	2,069 m/s², K=1,5 m/s²
Accuspanning	12 V
Accutype	Li-ion
Hoofdfuncties	Boren in hout, metaal, kunststof; schroeven en losschroeven
Onderhoud	Reinigen met een zachte, licht vochtige doek; geen oplosmiddelen gebruiken
Veiligheid	Dubbele isolatie; elektronische overbelastingsbeveiliging
Garantie	Raadpleeg het meegeleverde garantiecertificaat
Beoogd gebruik	Binnengebruik, niet professioneel

Veelgestelde vragen - CDM1119 Ferm

Hoe laad ik de accu van de Ferm CDM1119 op?

Sluit de lader (CDA1143) aan op een stopcontact. Plaats de Li-ion-accu 12 V in de lader. Het rode LED-lampje geeft aan dat er wordt geladen; groen betekent dat het opladen is voltooid. De laadtijd is ongeveer 60 minuten.

Hoe plaats of verwijder ik de accu?

Om te verwijderen, drukt u op de ontgrendelingsknoppen van de accu en trekt u deze naar achteren. Om te plaatsen, schuift u de accu in de houder tot deze met een klik vergrendelt.

Hoe wijzig ik het toerental?

Gebruik de snelheidskeuzeschakelaar (markering 8) bovenop de machine. Stand 1: 0-350 t/min voor schroeven of langzaam boren; Stand 2: 0-1300 t/min voor snel boren. Verander nooit van snelheid terwijl de motor draait.

Hoe stel ik het schroefkoppel in?

Draai de koppelinstelring (markering 11) naar een van de 17 standen. Hoe hoger het cijfer, hoe sterker het koppel. Voor boren draait u de ring naar de boormodus (uiterste stand tegen de klok in).

Hoe vervang ik een boor of bit?

Zorg ervoor dat de accu is verwijderd. Open de boorkop (markering 7) door de ring met de klok mee te draaien. Plaats het gereedschap (cilindrische of zeshoekige schacht van 1 tot 10 mm) en draai vervolgens stevig vast door tegen de klok in te draaien.

Hoe keer ik de draairichting om?

Gebruik de draairichtingschakelaar (markering 9) boven de schakelaar. Druk hem naar links voor rechtsdraaiend (schroeven), naar rechts voor linksdraaiend (losschroeven). De middelste stand vergrendelt de schakelaar.

Wat moet ik doen als de machine stopt tijdens gebruik?

De boormachine is uitgerust met een elektronische overbelastingsbeveiliging. Als hij stopt, laat u de schakelaar los en wacht u enkele seconden tot de automatische reset plaatsvindt voordat u opnieuw start.

Wat zijn de essentiële veiligheidsinstructies?

Houd het gereedschap vast bij de geïsoleerde greepoppervlakken. Boor nooit in de buurt van blootliggende elektrische kabels. Gebruik alleen de meegeleverde lader. Laad de accu niet op in de regen. Raadpleeg de volledige handleiding voor de gedetailleerde waarschuwingen.

Hoe reinig en onderhoud ik de boormachine?

Verwijder vóór het reinigen de accu. Veeg de behuizing af met een zachte, licht vochtige doek (zeepwater). Gebruik nooit benzine, alcohol of oplosmiddelen. Controleer regelmatig of de ventilatieopeningen niet zijn geblokkeerd.

Welke accessoires zijn compatibel?

Gebruik boren of schroefbits met een cilindrische of zeshoekige schacht met een diameter van 1 tot 10 mm. Gebruik alleen accessoires in goede staat en geschikt voor het maximale toerental van het gereedschap.

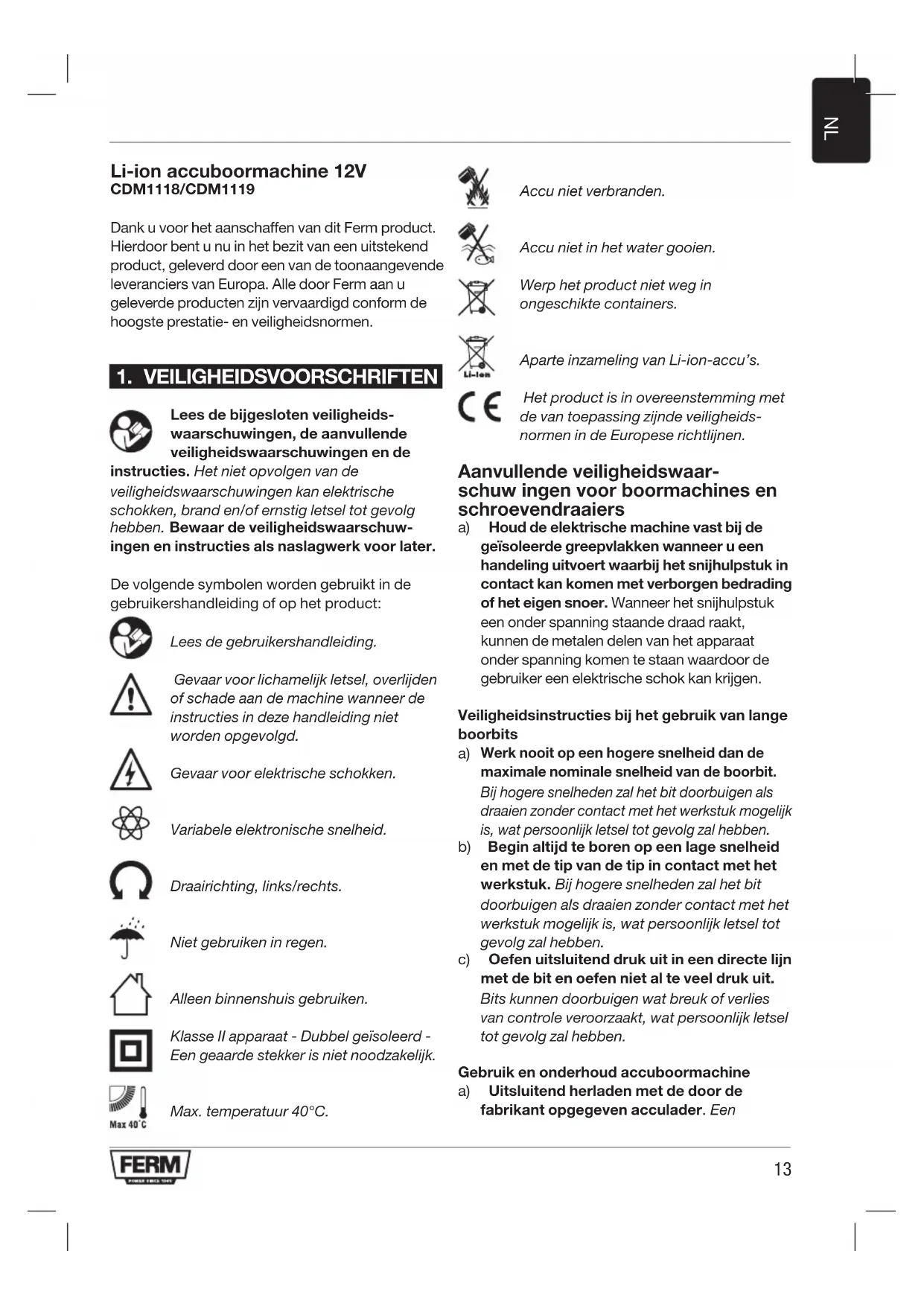

GEBRUIKSAANWIJZING CDM1119 Ferm

Dank u voor het aanschaffen van dit Ferm product. Hierdoor bent u nu in het bezit van een uittstekend product, geleverd door een van de toonaangevende leveranciers van Europa. Alle door Ferm aan u geleverde producten zijn vervaardigd conform de hoogste prestatie- en veiligheidsnormen.

1. VEILIGHEIDSVOORSCHRIFTEN

Lees de bijgesloten veiligheidswaarschuwingen, de aanvullendeveiligheidswaarschuwingen en de

instructions. Het Niet opvolgen van de veiligheidswaarschuwingen kan elektrische schokken, brand en/of ernstig letsel tot gevolg hebben. Bewaar de veiligheidswaarschuwingen en instructies als naslagwerk voor later.

De volgende symbolen worden gebruikt in de gebruikershandleiding of op het product:

Lees de gebruikershandleiding.

Gevaar voor lichamelijk letsel, overlijden of schade aan de machine wanner de instructies in deze handleiding nicht worden opgevolgd.

Gevaar voor elektrische schokken.

Variabele elektronische snelheid.

Draairichting, links/rechts.

Niet gebruiken in regen.

Alleen binnenshuis gebruiken.

Klasse II apparatus - Dubbel geisoleerd - Een geaarde stekker is Nietoodzakelijk.

Max. temperatuur 40^

Accu Niet verbranden.

Accu Niet in het water gooien.

Werp het product Niet weg in ongeschekte containers.

Apane inzameling van Li-ion-accu's.

Het product is in overeenstemming met de van toepassing zijnde veiligheids-normen in de Europese richtlijnen.

Aanvullende veiligheidswaarschuw ingen voor boormachines en schroevendraaiers

a) Houd de elektrische machine vast bij de geisoleerde greepvlakken wanner u een handelinguitvoertaarbij het snijhulpstuk in contact kan komen met verborgen bedrading of het eigencnoer. Wanner het snijhulpstuk een onder spanning staande draad raakt, kunnen de metalen delen van het apparaat onder spanning komen te staan waardoor de gebruiker een elektrische schok kan krijgen.

Veiligheidsinstructies bij het gebruik van lange boorbits

a) Werk nooit op een hogere slelheid dan de maximale nominale slelheid van de boorbit. Bij hogere sleheden za het bit doorbuigen als draaien zonder contact met het werkstuk möglichk is, wat persoonlijk letsel tot gevolg za hebben.
b) Begin aktijd te boren op een lage snelheid en met de tip van de tip in contact met het werkstuk. Bij hogere snelheden zal het bit doorbuigen als draaien zonder contact met het werkstuk möglich is, wat persoonlijk letsel tot gevolg zal hebben.
c) Oefen uitsluitend druk uit in een directe lijn met de bit en oefen nicht al te veel druk uit. Bits kunnen doorbuigen wat breuk of verlies van controleveroorzaakt, wat persoonlijk letsel tot gevolg za hebben.

Gebruik en onderhoud accuboormachine

a) Uitsluitend herladen met de door de fabrikant opgegeven acculader. Een

acculader die voor een type accupack geschikt is kan brandgevaar opleveren wanner deze worden gezruikt met een ander accupack.

b) Gebruik uitsluitend elektrische machines met specialaal waar voor bestemde.Accu-packs.Het gebruik van andere accurpacks kan gevaar voor letsel en brand opleveren.
c) Houd, wanner u het.Accupack nicht gebruikt, dit uit de buurt van andere metalen voorwerpen, zoals paperclips, muntstukken, sleutels, spijkers, schroeven of andere bleine metalen voorwerpen, die voor verbinding konnen zorgen tussen de twee occupolen. Kortsluiting tussen de occupolen kan brandplekken of brand verooorzaken.
d) Bij onjuist gebruik kan er vloeistof uit de accu komen; vermijd het contact hiermee. Spoel de plek met water in het geval dat u toch per ongeluk ermee in aanraking komt. Roep tevens medische hulp in wanner de vloeistof in contact komt met uw ogen. Vloeistof uit de accu kan irritatie of brandwonden veroorzaken.

Service

a) Laat de elektrische machine onderhouden door een erkend reparateur die uitsluitend gebruik maakt van identieke verrangings-onderdelen. Dit zorgt ervoor dat de verilgheid van de elektrische machine intact blijft.

Ten aanzien van de acculader Bedoeld gebruik

Laad uitsluitend herlaadbare accupacks van het type Li-ion van 12 V met max. 1,5Ah. Andere typen accu's kunnen exploderen, wat lichamelijk letsel en schade kan veroorzaken.

a) Het apparaat dient Niet te worden gebruikt door Personen (inclusief kinderen) met verminderde fysieke, zintuiglijke of mentale functies of Personen zonder enige ervaring en kennis, tenzij zich onder toezicht staan of zich geinstrueerd
b) Laat kinderen onder toezicht nicht met het apparaat spelen
c) Laad Niet-herlaadbare accu's nicht opniew op!
d) Plaats de accu'sijdens het opladen in een goed geventileerde ruimte!

Overblijvende risico's

Zelfs wanneer de elektrische machine op de voorschreiben wijze worden gezruikt, is het nicht möglichelijk alle overblIJvende risicofactoren weg te nemen. De volgende risico's kunnen optreten in verband met de constructie en het ontwerp van de elektrische machine:

a) Gezondheidsklachten die het gevolg zijn van de trillingsemissie bij langdurig of onjuist gebruik of onjuist onderhoud van de powertool.
b) Letsel en schade aan eigendommen vanwege kapotte hulpstukken die opeens losschieten.

Waarschuwing! Deze powertool produceert een elektromagnetisch veld tijdens zich werking. Dit veld kan onder bepaalde omstandigheden storend werken op actieve of passieve medische implantaten. Ter verkleining van het risico van ernstig of dokelijk letsel raden wij personen met medische implantaten aan om hun arts of de fabrikant van het medisch implantaat te raadplegen voordat zich deze elektrische machine gaan gebruiken.

Deze accuboormachine is bedoeld voor het vasten losschroeven van schroeven en het boren inhout, metaal en plastic.

Technische specificaties

Modelnr. CDM1118/CDM1119
Acculader CDA1143
Ingang van acculader	100-240 V~ 50/60 HzMax. 1.4A
Uitgang van acculader 13,5 V DC 1.5 A
Herlaadbaar.Accupack 12 V	= = Li-ion 1,5Ah
Laadtijd accu 60 minutes
Capaciteit boorkop	1,0 - 10 mm
Koppelinstelleningen	17 + boormodus
Onbelast toerental Stand 1:	0-350 /min
Stand 2:	0-1300 /min
Gewicht (incl. accu)	1,0 kg
Geluidsdrukniveau \( {\mathrm{L}}_{\mathrm{{PA}}} \)	66,57dB(A), K=3 dB(A)
Geluidsvermogensniveau \( {\mathrm{L}}_{\mathrm{{WA}}} \)	77,57 dB(A), K=3 dB(A)
Trilling voor hand/arm a (schroeven draaien+zonder klopboorfunctie)	\( 0,{854}\mathrm{\;m}/{\mathrm{s}}^{2}\mathrm{\;K} = 1,5\mathrm{\;m}/{\mathrm{s}}^{2} \)
Trilling voor hand/arm a \( {}_{\mathrm{n},\mathrm{D}} \) (Boren in metaal)	\( 2,{069}\mathrm{\;m}/{\mathrm{s}}^{2}\mathrm{\;K} = 1,5\mathrm{\;m}/{\mathrm{s}}^{2} \)

Trillingsniveau

Het trillingsemissieniveau, dat in deze gebruiksaanwijzing worden vermeld, is gemeten in overeenstemming met een gestandaardiseerde test volgens EN62841; deze mag worden gebruikt om twee machines met elkaar te vergelijk den als voorlopige beordeling van de bloatstelling aan trilling bij gebruik van de machine voor de vermelde toepasseningen.

• Het gebruik van de machine voor andere toepassingen, of met andere of slecht onderhouden accessoires, kan het blootstellingsniveau aanzienlijk verhogen.
• Wanner de machine is uitgeschakeld of wanner deze loopt maar geen werk verricht, kan dit het blootstellingsniveau aanzienlijk reduceren.

Beschem uzelf gegen de gevolgen van trilling door de machine en de accessoires te onderhonden, uw handen warm te honden en uw werkwijze te organiseren.

Beschrijving

De nummers in de tekst verwijzenaar de diagrammen op pagina 2-3

Afb.A

1. Machine
2. Accu
3. Ontgrendelknop accu
4. Acculader
5. Led-controleampje acculader
6. Boorkop
7. Keuzeschakelaar overbrenging
8. Richtingsschakelaar
9. Schakelaar Aan / Uit
10. Instelring koppel
11. Werklamp

3. BEDIENING

De accu要去en opgeladen voordat\ deze voor het eerst worden gebruikt.

De accu van de machine verwijdersen Afb. B1 + B2

• Duw op de ontgrendelingsknoppen van de accu (3) en trek de accu uit de machine, zoals is aangegeven in Afb. B1.

De accu in de machine plaatsen Afb. B1 + B2

Zorg ervoor dat het oppervlak van de accu schoon en droog is voordat u deze op de acculader of de machine aansluit.

• Plaats de accu (2) in de onderkant van de machine, zoals is weergegeven in Fig. B2.
• Duw de accu verder maar voren totdezevastklikt.

De accu laden (met de acculader) Afb.C

• Steek de stekker van de accelader in een stopcontact en wacht even. Het led-controlledlampje op de accelader (6) gaan branden en toont de status van de lader.

Led-controlelampje (6)

Afb.C

De acculader heeft 1 led-controlelampje (6) dat de status van het laadproces aangeeft:

Led Status	van acculader
Rood Bezig	met opladen van accu
Groen	Opladen van de accu is beëindigd, de accu is volledig opgeladen

• Het kan tot 60 minutes duren voordat de 1,5Ah accu volledig is opgeladen.
• Verwijder, als de accu volledig is opgeladen, de stekker van de acculader uit het stopcontact en haal de accu uit de acculader.

Wanner deze machine gedurende een langere tijd Niet wordt gebruikt, is het raadzaam de accu te bewaren in opgeladen toestand.

Boortjes een schroefbitsplaatsen en verwijderen Afb. D

Verwijder altijd de accu voordat u een hulpstuk monteert.

De boorkop (7) is geschikt voor boortjes en schroefbits met zowel Ronde als zeskantige assen.

• Houd de machine stevig vast met één hand
• Open de boorkop (7) door deze met de andere hand recht som te draaien tot deze ver genoeg is geopend om het boortje/de schroefbit erin te kunnen schuiven.
• Plaats de as van het boortje/de schroefbit erin
• Draai de boorkop waar vast door de boorkop (7) stevig linksom te draaien.
• Controller of het boortje/schroefbit goed in het midden zit door de machine met de schakelaar Aan / Uit kort in te schakelen.

Deoverbrenginginstellen

Afb. D

Schakel nooit waar een andere overbrenging verwijl de motor draait. Dit is schadelijk voor de machine.

Zet de schakelaar nooit in het midden tussen de twee standen. Dit is schadelijk voor de machine.

De machine heeft 2 boorsnelheden, die u kunt instellen door de overbrengingsschakelaar (8) maar voren ofaar achefteren te schuiven. Het nummer op de overbrengingsschakelaar (8) geeft de gekozen stand aan.

• Stand 1: Voor langzaam boren, een große board diameter of voor schroeven. De machine beschikt over een hoog vermogen bij een laag toerental.
• Stand 2: Voor snel boren of eenkleine boordiameter

De draairichting instellen

Afb. E

Stel de draairichtingsschakelaar (9) in op de stand om schroeven aan te draaien of de machine te gebruiken voor boren.
- Stel de draairichtingsschakelaar (9) in op de stand -oor het verwijderen van schroeven.

De machine in- en uitschakelen

Afb. E

De schakelaar Aan / Uit (10) worden gebrukt om de machine in te schakelen en de draaisnelheid in te stellen.

• U schakelt de machine in door op de schakelaar Aan / Uit (10) te drukken; hoe verder u de schakelaar indrukt, des te sneller de boormachine gaat draaien.
• U stopt de machine door de schakelaar Aan / Uit (10) los teCTX.
• Zet de schakelaar voor de omgeekerde draairichting (9) in de middelste stand om de schakelaar Aan / Uit te vergrendelen.

Het koppel instellen

Afb. E

De machine beschicht over 17 verschillende koppelinstellungen en een speciale boormodus, waarin het totaalvermogen op de boorkop worden overgebracht.

U kunt door de instelring voor het koppel (11) te draaien schroeven tot een vooraf bepaalde diepte indraaien, hetgeen ideaal is voor repetitief werk. Hoe hoger het getal, des te meer koppel worden overgebracht.

• Kies een lage instelling voorkleine schroeven of zacht werkmaterialial.
• Kies een hoge instelling voor große schroeven, hard werkmaterial en bij het verwijderen van schroeven.
• Kies bij voorkeur een zo laag möglichke stand om schroeven in te draaien. Kies een hogere instelling als de motor slipt voordat de schroef volledig is vastgedraaid.
• Zet voor boren de instelring voor het koppel (11) op de instelling voor boren (4), door dering volledig linksom te draaien.

Zorg dat de draairichtingsschakelaar (9) bij boren algid op -eat ingesteld.

De machine is voorzien van een elektronische beveiligingsfunctie gegen overbelasting. Als de machine overbelast worden, slaat deze automatisch af. Mocht dit gebeuren, wacht dan enkele seconden, zodate beveiliging gegen overbelasting zich opnieuw kan instellen.

4. ONDERHOUD

Schakel, voordat u met de reiniging en het onderhoud begint,.altijd de machineuit en haal het accupack uit de machine.

Reinig de machinebehuizing regelmatig met een zachte doeck, bij voorkeur≦ere keer na gebruik. Zorg dat de ventilatiesleuven vrij van stof en vuil zijn. Gebruik bij hardnekkgig vuil een zachte doeck bevochtigd met zeepwater. Gebruik geen oplosmiddelen als benzine, alcohol, ammonia, etc. Dergelijkste toffen beschaden de kunststof onderdelen.

GARANTIE

Lees voor de garantievoorwaarden de apart bijgevoegde garantiekaart.

MILIEU

Defecte en/of afgedankte elektrische of elektronische gereedschappen dienen ter verwerking te worden aangboden aan een waarvoor verantwoordelijke instantie.

Uitsluitend voor EG-landen

Werp elektrisch gereedschap nicht weg bij het huisvuil. Conform de Europese Richtlijn 2012/19/EG voor Afgedankte Elektrische en Elektronische Apparatuur en de implementatie ervan in nationaalrecht要去iet nient longer te gebruiken elektrisch gereedschap gescheiden worden verzameld en op een milieuvriendelijk wijze worden verwerkt.

Het product en de gebruikershandleiding zijn onderhevig aan wijzigingen. Specificaties können zonder opgaaf van redenen worden gewijzigd.
