Marke	Ferm
Modell	CDM1119
Produkttyp	Akku-Bohrschrauber
Stromversorgung	Li-Ionen-Akku 12 V, 1,5 Ah
Ladegerät	Eingang: 100-240 V~ 50/60 Hz, max. 1,4 A; Ausgang: 13,5 V DC, 1,5 A
Ladezeit	60 Minuten
Spannfutterkapazität	1,0 bis 10 mm
Drehmomenteinstellungen	17 Positionen + Bohrmodus
Leerlaufdrehzahlen	Position 1: 0-350 U/min; Position 2: 0-1300 U/min
Drehrichtung	Links / Rechts (Umschalter)
Gewicht (mit Akku)	1,0 kg
Schalldruckpegel	66,57 dB(A), K=3 dB(A)
Schallleistungspegel	77,57 dB(A), K=3 dB(A)
Vibration (Schrauben)	0,854 m/s², K=1,5 m/s²
Vibration (Metallbohren)	2,069 m/s², K=1,5 m/s²
Akkuspannung	12 V
Akkutyp	Li-Ion
Hauptfunktionen	Bohren in Holz, Metall, Kunststoff; Schrauben und Entschrauben
Pflege	Mit einem weichen, leicht feuchten Tuch reinigen; keine Lösungsmittel verwenden
Sicherheit	Doppelisolierung; elektronischer Überlastschutz
Garantie	Siehe beiliegende Garantieurkunde
Bestimmungsgemäße Verwendung	Innenbereich, nicht professionell

Häufig gestellte Fragen - CDM1119 Ferm

Wie lade ich den Akku des Ferm CDM1119?

Schließen Sie das Ladegerät (CDA1143) an eine Netzsteckdose an. Setzen Sie den Li-Ionen-Akku 12 V in das Ladegerät ein. Die rote LED leuchtet während des Ladens; grün bedeutet Ladeende. Die Ladezeit beträgt ca. 60 Minuten.

Wie setze ich den Akku ein oder entferne ihn?

Zum Entfernen die Entriegelungstasten des Akkus drücken und den Akku nach hinten ziehen. Zum Einsetzen den Akku in das Fach schieben, bis er mit einem Klick einrastet.

Wie ändere ich die Drehzahl?

Verwenden Sie den Drehzahlwahlschalter (Pos. 8) oben am Gerät. Position 1: 0-350 U/min für Schrauben oder langsames Bohren; Position 2: 0-1300 U/min für schnelles Bohren. Schalten Sie niemals bei laufendem Motor um.

Wie stelle ich das Drehmoment ein?

Drehen Sie den Drehmomenteinstellring (Pos. 11) auf eine der 17 Stufen. Je höher die Zahl, desto höher das Drehmoment. Zum Bohren drehen Sie den Ring auf den Bohrmodus (äußerste Position gegen den Uhrzeigersinn).

Wie wechsle ich einen Bohrer oder Einsatz?

Stellen Sie sicher, dass der Akku entfernt ist. Öffnen Sie das Spannfutter (Pos. 7) durch Drehen des Rings im Uhrzeigersinn. Setzen Sie das Werkzeug (zylindrischer oder sechskantiger Schaft von 1 bis 10 mm) ein und ziehen Sie es fest, indem Sie den Ring gegen den Uhrzeigersinn drehen.

Wie kehre ich die Drehrichtung um?

Verwenden Sie den Drehrichtungsschalter (Pos. 9) über dem Schalter. Drücken Sie ihn nach links für Rechtslauf (Schrauben), nach rechts für Linkslauf (Entschrauben). Die Mittelstellung sperrt den Schalter.

Was tun, wenn die Maschine während des Gebrauchs stoppt?

Der Bohrer ist mit einem elektronischen Überlastschutz ausgestattet. Wenn er stoppt, lassen Sie den Schalter los und warten Sie einige Sekunden, bis das automatische Zurücksetzen erfolgt, bevor Sie neu starten.

Was sind die wesentlichen Sicherheitshinweise?

Halten Sie das Werkzeug an den isolierten Griffflächen. Bohren Sie niemals in der Nähe von freiliegenden Stromkabeln. Verwenden Sie nur das mitgelieferte Ladegerät. Laden Sie den Akku nicht im Regen. Lesen Sie die vollständige Anleitung für die detaillierten Warnhinweise.

Wie reinige und pflege ich den Bohrer?

Entfernen Sie vor jeder Reinigung den Akku. Wischen Sie das Gehäuse mit einem weichen, leicht feuchten Tuch (Seifenwasser) ab. Verwenden Sie niemals Benzin, Alkohol oder Lösungsmittel. Überprüfen Sie regelmäßig, ob die Belüftungsöffnungen nicht verstopft sind.

Welches Zubehör ist kompatibel?

Verwenden Sie Bohrer oder Schrauberbits mit zylindrischem oder sechskantigem Schaft mit einem Durchmesser von 1 bis 10 mm. Verwenden Sie nur Zubehör in gutem Zustand und geeignet für die maximale Drehzahl des Werkzeugs.

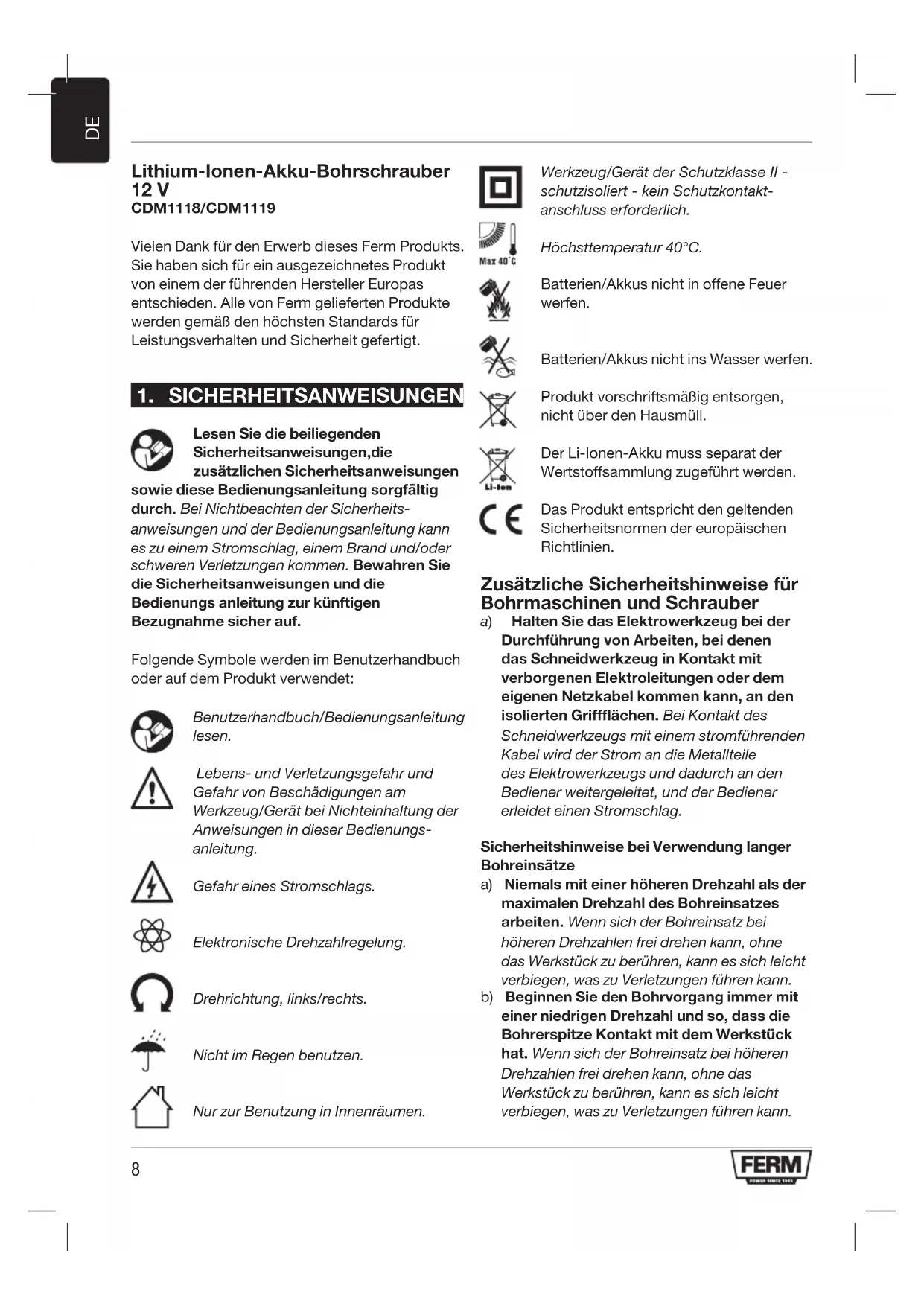

BEDIENUNGSANLEITUNG CDM1119 Ferm

Lithium-Ionen-Akku-Bohrschrauber 12 V

CDM1118/CDM1119

Vielen Dank für den Erwerb theses Ferm Produktions. Sie haben sich für ein ausgezeichnetes Produkt von einem der führenden Hersteller Europas entschieden. Alle von Ferm gelieferten Produkte werden gemäß den hochsten Standards für Leistungsverhalten und Sicherheit gefertigt.

1. SICHERHEITSSANWEISUNGEN

Lesen Sie die beiliegenden

Sicherheitsanweisungen, die

zusätzlichen Sicherheitsanweisungen

sowie diese Bedienungsanleitung sorgfältig

durch. Bei Nichtbeachten der Sicherheits

anweisungen und der Bedienungsanleitung kann es zu einem Stromschlag, einem Brand und/oder schweren Verletzungen kommt. Bewahren Sie die Sicherheitsanweisungen und die Bedienungs anleitung zur künftigen Bezugnahme sichere auf.

Folgende Symbole werden im Benutzerhandbuch oder auf dem Produkt verwendet:

Benutzerhandbuch/Bedienungsanleitung lessen.

Lebens- und Verletzungsgefahr und Gefahr von Beschädigungen am

Werkzeug/Gerat bei Nichteinhaltung der Anweisungen in dieser Bedienungsanleitung.

Gefahr eines Stromschlags.

Elektronische Drehzahlregelung.

Drehrichtung, links/rechts.

Nicht im Regen benutzen.

Nur zur Benutzung in Innenräumen.

Werkzeug/Gerat der Schutzklasse II - schutzisoliert - kein Schutzkontaktanschluss erforderlich.

Hochsttemperatur 40^

Batterien/Akkus nicht in offene Feuer werfen.

Batterien/Akkus nicht ins Wasser werfen.

Produkt vorschäftsmäßig entsorgen, nicht über den Hausmull.

Der Li-Ilonen-Akku muss separat der Wertstoffsammlung zugeführrt werden.

Das Produkt entspricht den geltenden Sicherheitsnormen der europäischen Richtlinien.

Zusätzliche Sicherheitshinweise für Bohrmschinen und Schrauber

a) Halten Sie das Elektrowerkzeug bei der Durchführung von Arbeiten, bei denen das Schneidwerkzeug in Kontakt mit verborgenen Elektroleitungen oder dem eigenen Netzkabel kommt kann, an den isolierten Grifflächen. Bei Kontakt des Schneidwerkzeugs mit einem stromfuhrende Kabel wird der Strom an die Metallteile des Elektrowerkzeugs und dadurch an den Bediener weitergeleitet, und der Bediener erleidet einen Stromschlag.

Sicherheitshinweise bei Verwendung langer Bohreinsätze

a) Niemals mit einer higheren Drehzahl als der maximalen Drehzahl des Bohreinsatzes arbeiten. Wenn sich der Bohreinsatz bei higheren Drehzahlen frei drehen kann, ohne das Werkstück zu berühren, kann es sich leicht verbiegen, was zu Verletzungen führen kann.
b) Beginnen Sie den Bohrvorgang immer mit einer niedrigen Drehzahl und so, dass die Bohrerspitze Kontakt mit dem Werkstück hat. Wenn sich der Bohreinsatz bei hohenen Drehzahlen frei drehen kann, ohne das Werkstück zu berühren, kann es sich leicht verbiegen, was zu Verletzungen führen kann.

c) Wenden Sie Druck nur in direkter Linie mit dem Bohreinsatz aus und wenden Sie keinen übermögen Druck an. Bohreinsätze können brechen, wodurch Beschädigungen oder Kontrollverlust entstehen können, was zu Verletzungen führen kann.
Verwendung und Pflege des Akkuwerkzeugs a) Nur mit dem vom Hersteller angegebenen Ladegerät laden. Ein Ladegerät, das für eine bestimmte Sorte Akku geeignet ist, kann bei Verwendung anderer Akkus eine Brandgefahr auslösen.
b) Elektrowerkzeuge nur mit den speziell darauf vorgesehenen Akkus verwenden. Die Verwendung anderer Akkus kann zu Verletzungs- und Brandgefahr führen.
c) Wenn der Akku nicht verwendet wird, muss er von anderen Metallgegenständen wie Buroklammern, Munzen, Schlüsseln, Nageln, Schrauben oder anderen kleinen Metallgegenständen getrennt gelagert werden, die eine Verbindung zwischen den Polen herstellen konnten. Ein Kurzschlieben der beiden Akkupole kann zu Verbrennungen oder Bränden führen.
d) Bei unsachgemäßer Verwendung kann Flüssigkeit aus dem Akku austreten. Berührung vermeiden. Bei unbeabsichtigtem Kontakt sofort mit Wasser spulen. Bei Kontakt der Flüssigkeit mit den Augen zusammen einen Arzt aufsuchen. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen.

Wartung

a) Lassen Sie ihre Elektrowerkzeuge durch einen qualifizierten Reparaturtechniker ausschließlich mit identischen Ersatzteilen warten. So{lssst sich eine gleich bleibende Sicherheit des Elektrowerkzeugs gewährleisten.

Für das Ladegerät

Verwendungszweck

Nur für das Laden von wiederaufladbaren Li-lonen-Akkus des Typs 12V und max. 1,5Ah geeignet. Andere Arten von Akkus konnen platzen und zu Verletzungen und Schaden führen.

a) Das Gerätarf nicht von Personen (einschließlich Kindern) mit eingeschrankten

körperlichen, sensorischen bzw. geistigen Fähigkeiten, mangelnder Erfahrung bzw. fehlendem Wissen verwendet werden, wenn diese nicht beaufsichtigt werden oder eine Einweisung erhalten haben

b) Kinder sollen beaufsichtigt werden, um Sicherzustellen, dass sie nicht mit dem Gerät speilen.
c) Nicht wiederaufladbare Batterien)dürfen nicht aufgeladen werden!
d) Wahlrend des Ladens mussen sich die Akkus in einem gut belufteten Raum befinden!

Restrisiken

Selbst bei ordnungsgemäß, beschriebener Anwendung des Elektrowerkzeugs konnen nicht alle Restrisikofaktoren ausgeschlossen werden. Folgende Gefahren konnen in Verbindung mit der Konstruktion und Bauweise des Elektrowerkzeugs auftreten:

a) Die Verwendung des Elektrowerkzeugs über einen längeren Zeitraum oder die unsachgemäßer Verwendung oder nicht ordnungsgemäß Wartung des Gerats kann zu Gesundheitsschädten durch die Vibrationsemission führen.
b) Beschädigte Zubehörteile, die plötzlich davongeschleudert werden, können zu Verletzungen und Sachsäden führen.

Warnung! Dieses Elektrowerkzeug erzeugt während des Betriebs ein elektromagnetisches Feld. Dieses Feld kann unter bestimmten Umständen eine Störung von aktiven oder passiven Körperhilfsmitteln verursachen. Zur Verringerung der Gefahr von schweren oder tödlichen Verletzungen empfehlen wir, dass Personen mit medizinischen Implantaten vor der Verwendung these Elektrowerkzeugs Rücksprache mit ihrem Arzt und dem Hersteller der medizinischen Implantate halten.

2. ANGABEN ZUM WERKZEUG

Verwendungszweck

Dieser Akku-Bohrschrauber ist für das Einschrauben und das Lösen von Schrauben sowie für das Bohren in Holz, Metall und Kunststoff vorgesehen.

Technische Daten

Modellummer CDM1118/CDM1119
Ladegerät CDA1143
Eingang des Ladegeräts	100-240 V~ 50/60 HzMax. 1.4A
Ausgang des Ladegeräts 13,5 V DC 1.5A
Wiederaufladbarer Akku 12 V	= = Li-lonen, 1,5Ah
Akkuladezeit 60 Minuten
Aufnahme Werkzeugeinsatzhalter 1,0 bis 10 mm
Drehmorenteinstellungen 17 + Bohrmodus
Leerlaufdrehzahl Stellung 1:Stellung 2:	0 bis 350/min0 bis 1300/min
Gewicht (mit Akku) 1,0 kg
Schalldruckpegel LPA	66,57 dB(A), K=3 dB(A)
Schalleistungspegel LwA	77,57 dB(A), K=3 dB(A)
Hand-Arm-Vibrationen ah(Schrauben ohne Schlagbohrfung)	0,854 m/s2K=1,5 m/s2
Hand-Arm-Vibrationen ah,D(Bohren in Metall)	2,069 m/s2K=1,5 m/s2

Vibrationsintensität

Die in dieser Bedienungsanleitung angegebene Vibrationsintensität wurde mit einem standardisierten Test gemäß EN62841 gemessen. Anhand dieser große konnen Werkzeuge miteinander verglichen werden. Außen dem eignet sich diese große für eine erste Beurteilung der Vibrationsbelastung bei Verwendung des Werkzeugs für die angegebenen Anwendungszwecke.

• Bei Verwendung des Werkzeugs für andere Anwendungen oder mit anderen oder unzureichend gewartetem Zubehör kann sich die Vibrationsbelastung erheblich erhöhen.
• Wenn das Werkzeug ausgeschaltet ist, oder wenn es eingeschaltet ist, jedoch nicht genutzt wird, kann sich die Vibrationsbelastung erheblich verringn.

Schützen Sie sich vor den Auswirkungen der Vibration durch Wartung des Werkzeugs und des Zubehörs, halten Sie ihre Höhe warm, und organisieren Sie ihren Arbeitsablauf.

Beschreibung

Die Buchstaben und Ziffern im folgenden Text verweisen auf die Abbildungen auf den Seiten 2 bis 3.

Abb. A

1. Werkzeug
2. Akku
3. Akku-Freigabetaste
4. Ladegerät
5. LED-Anzeige Ladegerät
6. Bohrfutter
7. Gangwahlschalter
8. Drehrichtungsschalter
9. EIN/AUS-Schalter
10. Drehmoment-Einstellring
11. Arbeitsleuchte

3. BETRIEB

Vor der ersten Verwendung muss der Akku aufgeladen werden.

Entnehmen des Akkus aus dem Werkzeug Abb.B1+B2

• Drücken Sie die Akku-Freigabetasten (3) undziehen Sie den Akku aus dem Werkzeug, wie in Abb. B1 dargestellt.

Einsetzen des Akkus in das Werkzeug Abb.B1 ^+ B2

Überprüfen Sie, ob die Außenflächen des Akkus sauber und trocken sind, bevor Sie den Akku an das Ladegerät anschließen oder in das Werkzeug einsetzen.

• Setzen Sie den Akku (2) in das Gerät ein, wie in Abb. B2 dargestellt.
• Drücken Sie den Akku soweit nach vorn, bis der Akku hörbar einrastet.

Laden des Akkus (über das Ladegerät) Abb. C

• Stecken Sie den Netzstecker des Ladegerats in eine Steckdose, und warten Sie einen Moment. Die LED-Anzeigen am Ladegerät (6) leuchten auf und zeigen den Ladezustand an.

LED-Anzeige (6)

Abb.C

Das Ladegerät verfügbar über 1 LED-Anzeige (6), die den Ladevorgang anziegt:

LED Status	Ladegerät
Rot Akku	wird geladen
Grün	Laden des Akkus abgeschlossen, Akku vollständig aufgeladen

• Das vollständige Laden des 1,5Ah-Akkus kann bis zu 60 Minuten dauern.
• Ziehen Sie nach dem vollständigen Laden des Akkus den Stecker des Ladegerats aus der Netzsteckdose, und entnahmen Sie den Akkus aus dem Ladegerät.

Wenn das Werkzeug für einen längeren Zeitraum nicht verwendet wird, sollte das Werkzeug möglichst mit einem voll aufgeladenen Akku aufbewahrt werden.

Einsetzen und Entnahmen von Bohr- und Schraubendrehereinsätzen

Abb. D

Entnahmen Sie immer erst den Akku, bevor Sie Zubehör am Werkzeug anbringen.

Das Bohrfutter (7) eignet sich für Bohr- und Schraubendrehereinsätze mit rundem oder Sechskantschaft.

• Halten Sie das Werkzeug fest in einer Hand.
• Offnen Sie das Bohrfutter (7) durch Drehendes Bohrfutters mit der anderen Hand im Uhrzeigersinn, bis esweit genug geöffnet ist, um den Einsatz aufzunehmen.
• Setzen Sie den Schäft des Bohrer-bzw. des Schraubendrehereinsatzes in das Bohrfutter ein.
• Ziehen Sie das Bohrfutter durch krättiges Drehen des Bohrfutters (7) gegen den Uhrzeigersinn fest.
• Überprüfen Sie, ob der Einsatz mittig im Bohrfutter sitzt, indem Sie kurz den EIN/AUS-Schalter betätigten.

Einstellen des Getriebegangs

Abb. D

Wechseln Sie den Getriebbegang niemals bei laufendem Werkzeug. Dies kann zu Beschädigungen am Werkzeug führen.

Stellen Sie den Schalter niemals zwischen die beiden Stellungen. Dies führt zu Beschädigungen am Gerät.

Das Gerät verfügt über 2 Bohrgeschwindigkeiten, die sich durch Verschieben des Gangwahlschalters (8) nach vorne oder hinten einstellen halten. Die Zahl auf dem Gangwahlschalter (8) zeigt, welche Stellung ausgewählt wurde.

• Stellung 1: Für langsames Bohren, Bohreinsätze mit großem Durchmesser oder Eindreten von Schrauben. Das Werkzeug gibt ein hohes Drehmoment bei geringer Drehzahl ab.
• Stellung 2: Für schmelles Bohren oder Bohreinsätze mit keinem Durchmesser

Einstellen der Drehrichtigung

Abb. E

Zum Eindrehen von Schrauben oder zum Bohren bringen Sie den Drehrichtungsschalter (9) in die Stellung
Zum Lösen von Schrauben bringen Sie den Drehrrichtungsschalter (9) in die Stellung

Ein- und Ausschalten des Werkzeugs

Abb. E

Das Werkzeug wird mit dem EIN/AUS-Schalter (10) ein- bzw. ausgeschaltet. Mit thisem Schalter wird außerdem die Drehzahl abgeglichen.

Das Werkzeug wird durch Drücken des EIN/AUS-Schalters (10) eingeschaltet. Je weiter der Schalter gedrückt wird, umso hoher ist die Drehzahl.
- Bei Loslassen des EIN/AUS-Schalters (10) hält das Werkzeug an.
- Wenn Sie den EIN/AUS-Schalter verriegeln möchten, bringen Sie den Drehrrichtungsschalter (9) in die Mittelstellung.

Einstellen des Drehmotions

Abb. E

Das Werkzeug verfügbar über 17 verschiedene Drehmorenteinstellungen und einen speziellen Bohrmodus. Anhand dieser Einstellungen kann das auf das Bohrfutter übertragene Drehmoment ausgewählten werden.

Durch Drehen des Drehmoment-Einstellrings (11) können Schrauben auf eine vorgegebene Tiefe eingedreht werden. Dies ist für sich mehrfach wiederholende Arbeiten hilfreich. Jehigher die eingestellte Zahl ist,destohigher ist das aufgebrachte Drehmoment.

• Stellen Sie für keine Schrauben oder welche Werkstoffe eine niedrige Zahl ein.

• Für große Schrauben, harte Werkstoffe und zum Lösen von Schrauben stellen Sie eine hohe Zahl ein.

• Stellen Sie zum Eindrehen der Schrauben eine möglichst niedrige Zahl ein. Wenn die Rutschkapplung anspricht, bevor die Schraube vollständig eingedreht ist, stellen Sie eine höhere Zahl ein.
• Wenn Sie Boharbeiten ausfuhren möchten, drehen Sie den Drehmoment-Einstellung (11) vollständig gegen den Uhrzeigersinn auf die Bohr-Einstellung (4)

Achten Sie darauf, dass der Drehrichtungs schalter (9) beim Bohren immer auf eingestellt ist.

Das Werkzeug ist mit einem elektronischen Überlastschutz ausgestattet. Bei Überlastung des Werkzeugs schaltet sich das Werkzeug automatisch aus. Warten Sie in dieser Fall eine Sekunden, bis sich der Überlastschutz automatisch zurücksetzt.

UMWELTSCHUTZ

Schadhafte und/oder zu entsorgende elektrische oder elektronische Werkzeuge und Geräte müssen an den dazu vorgesehen. Recyclung-Stellen abgegeben werden.

Nur für EG-Länder

Entsorgen Sie Elektrowerkzeuge nicht über den Hausmüll. Entsprechend der EU-Richtlinie 2012/19/EG über Elektro- und Elektronik-Altgeräte sowie der Umsetzung in nationales Recht müssen Elektrowerkzeuge, die nicht mehr im Gebrauch sind, getrennt gesammelt und umweltschonend entsorgt werden.

Am Produkt und am Benutzerhandbuch können Änderungen vorgenommen werden. Die technischen Daten konnen sich ohne Vorankündigung ändern.

4. WARTUNG

Schalten Sie das Werkzeug immer aus, und entnehmer Sie den Akku aus dem Gerät, bevor Sie Reinigungs- oder Wartungs arbeiten am Werkzeug vornehmen.

Reinigen Sie das Werkzeuggehäuse regelmäß mit einem weichen Lappen, vorzugsweise nach jeder Verwendung. Stellen Sie safer, dass die Luftungsöffnungen frei von Staub und Schmutz sind. Entfernen Sie anhaltenden Schmutz mit einem weichen Lappen, der weniger mit Seifenwasser befeucht wurde. Verwenden Sie keine Lösungsmittel wie Benzin, Alkohol, Ammoniak usw., da Chemikalien dieser Art die Kunststoffe beschädigen.

GARANTIE

Die Garantiebedingungen sind der separat beiliegenden Garantiekarte zu entnahmen.
