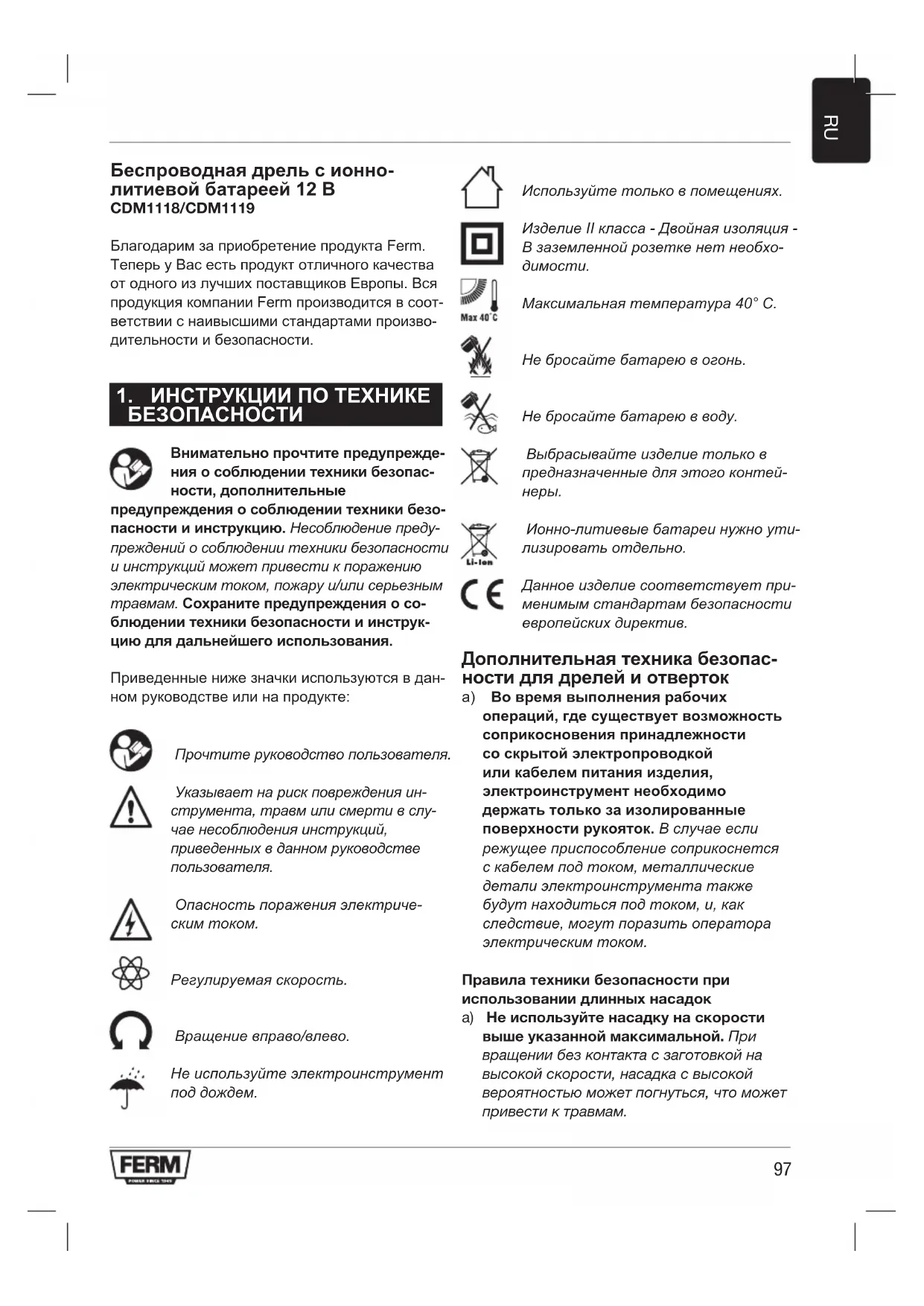

Беспроводная дрель с ионно- литиевой батареей 12 В CDM1118/CDM1119 Благодарим за приобретение продукта Ferm. Теперь у Вас есть продукт отличного качества от одного из лучших поставщиков Европы. Вся продукция компании Ferm производится в соот- ветствии с наивысшими стандартами произво- дительности и безопасности.

1. ИНСТРУКЦИИ ПО ТЕХНИКЕ

БЕЗОПАСНОСТИ Внимательно прочтите предупрежде- ния о соблюдении техники безопас- ности, дополнительные предупреждения о соблюдении техники безо- пасности и инструкцию. Несоблюдение преду- преждений о соблюдении техники безопасности и инструкций может привести к поражению электрическим током, пожару и/или серьезным травмам. Сохраните предупреждения о со- блюдении техники безопасности и инструк- цию для дальнейшего использования. Приведенные ниже значки используются в дан- ном руководстве или на продукте: Прочтите руководство пользователя. Указывает на риск повреждения ин- струмента, травм или смерти в слу- чае несоблюдения инструкций, приведенных в данном руководстве пользователя. Опасность поражения электриче- ским током. Регулируемая скорость. Вращение вправо/влево. Не используйте электроинструмент под дождем. Используйте только в помещениях. Изделие II класса - Двойная изоляция - В заземленной розетке нет необхо-

Максимальная температура 40° C. Не бросайте батарею в огонь. Не бросайте батарею в воду. Выбрасывайте изделие только в предназначенные для этого контей-

Ионно-литиевые батареи нужно ути- лизировать отдельно. Данное изделие соответствует при- менимым стандартам безопасности европейских директив. Дополнительная техника безопас- ности для дрелей и отверток a) Во время выполнения рабочих операций, где существует возможность соприкосновения принадлежности со скрытой электропроводкой или кабелем питания изделия, электроинструмент необходимо держать только за изолированные поверхности рукояток. В случае если режущее приспособление соприкоснется с кабелем под током, металлические детали электроинструмента также будут находиться под током, и, как следствие, могут поразить оператора электрическим током. Правила техники безопасности при использовании длинных насадок a) Не используйте насадку на скорости выше указанной максимальной. При вращении без контакта с заготовкой на высокой скорости, насадка с высокой вероятностью может погнуться, что может привести к травмам.98

b) Всегда начинайте сверление на низкой скорости, уперев кончик насадки в заготовку. При вращении без контакта с заготовкой на высокой скорости, насадка с высокой вероятностью может погнуться, что может привести к травмам. c) Применяйте усилие только параллельно насадке и не применяйте чрезмерное усилие. Насадки могут погнуться с последующей поломкой или потерей контроля, что может привести к травмам. Эксплуатация и уход за батареей a) Для подзарядки батареи используйте только оригинальное зарядное устройство. Зарядное устройство, разработанное для определенного типа аккумуляторных батарей, может привести к пожару при использовании других типов аккумуляторных батарей. b) Электроинструменты необходимо ис- пользовать только с предназначенными для них аккумуляторными батареями. Ис- пользование других аккумуляторных бата- рей может привести к пожару и травмам. c) Когда аккумуляторная батарея не находится в использовании, держите ее на безопасном расстоянии от металлических предметов, таких как скрепки для бумаги, монеты, ключи, гвозди, винты и прочие небольшие металлические предметы, которые могли бы замкнуть цепь между двумя клеммами аккумуляторной батареи. Замыкание терминалов аккумуляторной батареи между собой может привести к ожогам и пожару. d) В случае грубого использования аккумуляторной батареи не по назначению из нее может вытекать жидкость. Не прикасайтесь! В случае попадания жидкости на кожу немедленно промойте водой. В случае попадания жидкости в глаза обратитесь за медицинской помощью. Жидкость в аккумуляторных батареях может привести к раздражениям и ожогам. Обслуживание a) Обслуживание электроинструмента должно выполняться квалифицирован- ным лицом с использованием только оригинальных запасных частей. Это обе- спечит сохранение безопасного использова- ния электроинструмента. Для зарядного устройства Предполагаемое использование Зарядное устройство предназначено для ионно-литиевых аккумуляторных батарей напряжением 12В до 1,5 Ач. Другие аккумуляторные батареи могут прорваться и нанести увечья и повредить собственность. a) Прибор не должен использоваться лицами (включая детей) с ограниченными физическими, сенсорными или умственными способностями, а также людьми с недостатком опыта и знаний, если они не находятся под контролем и руководством b) Следите, чтобы дети не играли с электроинструментом c) Не пытайтесь перезаряжать не перезаряжаемые батареи! d) Во время зарядки батареи должны быть помещены в хорошо проветриваемом

Остаточные риски Даже если электроинструмент используется по назначению, некоторых остаточных рисков не избежать. Конструкция изделия связана со следующими рисками: a) Использование электроинструмента в течение длительных периодов времени, а также использование электроинструмента в плохом техническом состоянии, может стать причиной вреда здоровью в результате длительных вибрационных нагрузок. b) Разрушение рабочих приспособлений также может стать причиной травм и повреждения личной собственности. Осторожно! Во время эксплуатации данный электроинструмент излучает электромагнитное поле. Данное элек- тромагнитное поле при определенных обстоятельствах может мешать ра- боте активных и пассивных медицин- ских имплантатов. В целях избежания фатального исхода в результате не- исправности медицинского импланта- та получите консультацию у своего99

лечащего врача и производителя им- плантата перед использованием элек- троинструмента.

ЭЛЕКТРОИНСТРУМЕНТЕ Предполагаемое использование Данная беспроводная дрель предназначена для вкручивания и выкручивания шурупов, а также просверливания отверстий в дереве, ме- талле и пластмассе. Технические спецификации

CDM1118/CDM1119 Зарядное устройство CDA1143 Питание зарядного устройства 100-240 В~ 50/60 Гц макс. 1.4A Вывод зарядного устройства 13,5 В пост. тока 1,5А Перезаряжаемая аккумуляторная

12 В Li-ион. 1,5 Ач Время зарядки батареи 60 минут Наибольший диаметр изделия, зажимаемого в патроне от 1,0 до 10 мм Настройка крутящего момента 17 + режим сверления Скорость без нагрузки Положение 1: Положение 2: 0-350/мин 0-1300/мин Масса (вкл. батарею) 1,0 кг Уровень давления звука LPA 66,57 дБ (A), K=3 дБ (A) Уровень звуковой мощности LWA 77,57 дБ (A), K=3 дБ (A) Вибрация, передающаяся через руки a

(безударное ввинчивание) 0,854 м/с

Вибрация, передающаяся через руки a h, D (высверливание отверстий в металле) 2,069 м/с

Уровень вибрации Уровень вибрации, указанный в данном руко- водстве, был измерен в соответствии со стан- дартизированным испытанием, приведенным в EN62841; он может быть использован для сравнения одного инструмента с другим, а так- же для предварительной оценки воздействия вибрации при использовании данного инстру- мента для указанных целей.

• Применение инструмента для других целей, а также использование принадлежностей в плохом состоянии может значительно уве- личить уровень вибрации.

• При выключении устройства, а также работе в холостом режиме уровень вибрации зна- чительно уменьшается. Для защиты от вибрации поддерживайте ин- струмент и принадлежности в хорошем состоя- нии, не давайте рукам мерзнуть и организуйте режим работы.

Цифры в тексте относятся к схемам на страни- цах 2 - 3.

1. Электроинструмент

3. Кнопка фиксации батареи

5. Зарядное устройство

6. Светодиодный индикатор зарядного устрой-

7. Сверлильный патрон

8. Переключатель скорости

9. Переключатель направления

11. Кольцо регулировки крутящего момента

Перед использованием электроинструмента аккумуляторную батарею необходимо зарядить. Снятие аккумуляторной батареи с инструмента Рис. B1 + B2

• Удерживайте кнопки (3) и вытяните аккумуляторную батарею, как показано на изображении B1. Установка аккумуляторной батареи на

Рис. B1 + B2 Перед тем как установить аккумуляторную батарею на инструмент убедитесь в том, что она чистая и сухая.100

• Другой рукой вставьте аккумуляторную батарею (2) в основание инструмента, как показано на изображении В2.

• Продолжайте нажимать на аккумуляторную батарею в этом направлении до тех пор, пока раздастся щелчок. Зарядка аккумуляторной батареи (с помощью зарядного устройства) Рис. C

• Вставьте вилку зарядного устройства в розетку и подождите. Светодиодный индикатор на зарядном устройстве (6) будет загораться и отображать состояние зарядки устройства. Светодиодный индикатор (6) Рис. C На зарядном устройстве присутствует 1 светодиодный индикатор (6), который указывает на состояние зарядки.

Состояние зарядного устройства Красный Происходит зарядка батареи. Зеленый Аккумуляторная батарея заряжена.

• Полная зарядка батареи 1,5 Ач может занять до 72 минут.

• Когда зарядка аккумуляторной батареи завершится, извлеките штекер зарядного устройства из розетки и извлеките аккумуля- торную батарею из зарядного устройства. Если инструмент длительное время не используется, аккумуляторную батарею рекомендуется хранить в полностью заряженном состоянии. Установка сверл и битов отверток Рис. D Перед установкой принадлежностей всегда снимайте аккумуляторную

Сверлильный патрон (7) подходит для круглых и шестиугольных сверл и битов отверток.

• Крепко удерживайте инструмент в одной

• Разожмите патрон (7), поворачивая патрон (8) другой рукой, поворачивая его по часовой стрелке до тех пор, пока в патрон не поместится принадлежность.

• Установите сверло или бит отвертки в

• Затяните патрон, поворачивая патрон (7) против часовой стрелки.

• Убедитесь в надлежащей установке принадлежности путем кратковременного нажатия выключателя инструмента. Регулировка скорости Рис. D Не переключайте скорость изделия во время работы электродвигателя - это повредит инструмент. Не устанавливайте переключатель скорости в среднее положение - это повредит инструмент. Инструмент имеет 2 скорости, для выбора которых существует переключатель (8). Цифра на переключателе скорости (8) указывает на выбранное положение.

• Положение 1: Для медленного сверления, высверливания больших отверстий и вворачивания шурупов. При малой скорости инструмент имеет большую мощность.

• Положение 2: Для быстрого сверления или высверливания отверстий малого диаметра. Изменение направления вращения Рис. E

• Установите переключатель направления вращения (9) в положение для вворачивания шурупов и сверления.

• Установите переключатель направления вращения (9) в положение для выворачивания шурупов. Включение и выключение инструмента Рис. E Выключатель (10) используется для включения инструмента, а также для выбора скорости

• Нажатие выключателя (10) приводит инструмент в действие, более сильное нажатие выключателя увеличивает обороты.

• Отпускание выключателя (10) останавливает инструмент.101

• Для блокировки движения выключателя переместите переключатель направления вращения (9) в среднее положение. Изменение крутящего момента Рис. E Инструмент имеет 17 разных параметров крутящего момента и особый режим сверления для передачи крутящего момента на патрон. Благодаря кольцу регулировки крутящего момента (11) шурупы можно вкручивать до определенной глубины, что позволяет сэкономить время при повторяющихся рабочих операциях. Чем больше цифра, тем сильнее крутящий момент.

• Для малых шурупов и мягкого рабочего материала следует использовать низкий

• Для больших шурупов, твердого рабочего материала и при выворачивании шурупов следует использовать высокий параметр.

• Для вворачивания шурупов рекомендуется использовать наименьший параметр. Если электромотор начинает проскальзывать до того, как шуруп был полностью вкручен, увеличьте параметр.

• Для сверления установите кольцо выбора крутящего момента (11) в положение режима сверления ( ), до конца повернув его против часовой стрелки. Убедитесь, что направление вращения (9) установлено в положение во время сверления. Инструмент оснащен электронной функцией защиты от перегрузки. В случае перегрузки инструмент авто- матически выключится. В таком слу- чае подождите несколько секунд, пока функция защиты от перегрузки не от-

Перед очисткой и обслуживанием всегда отключайте электроинструмент и извлекайте аккумуляторную батарею. Регулярно очищайте корпус электроинструмента мягкой тряпкой, желательно, после каждого использования. Убедитесь, что вентиляционные отверстия чисты от пыли и грязи. Для удаления особо сильных загрязнений используйте мягкую тряпку с мыльной пеной. Не используйте растворители, такие как бензин, спирт, аммиак и т. д. Химические вещества повредят синтетические компоненты.

Гарантийные условия приведены на отдельном гарантийном листе. ОКРУЖАЮЩАЯ СРЕДА Неисправные электрические и электронные изделия необходимо сдавать в соответствующие пункты утилизации. Только для стран Европейского экономического сообщества Не выбрасывайте электроинструменты в обычные мусорные корзины. В соответствии с Европейской директивой 2012/19/EC об утилизации отработанного электрического и электронного оборудования и ее реализации в государственном законодательстве электроинструменты, которые больше не могут использоваться по назначению необходимо подвергать утилизации дружественным по отношению к окружающей среде способом. В изделие и руководство пользователя могут быть внесены изменения. Спецификации могут быть изменены без предварительного оповещения.102
