CDM1119 - Pora Ferm - Ilmainen käyttöohje ja opas

Merkki	Ferm
Malli	CDM1119
Tuotetyyppi	Akkuporakone
Virtalähde	Li-ion-akku 12 V, 1,5 Ah
Laturi	Syöttö: 100-240 V~ 50/60 Hz, max. 1,4 A; Lähtö: 13,5 V DC, 1,5 A
Latausaika	60 minuuttia
Leukakapasiteetti	1,0–10 mm
Vääntömomentin säädöt	17 asentoa + poraustoiminto
Tyhjäkäyntinopeudet	Asento 1: 0–350 rpm; Asento 2: 0–1300 rpm
Pyörimissuunta	Vasen / Oikea (vaihtokytkin)
Paino (akun kanssa)	1,0 kg
Äänenpainetaso	66,57 dB(A), K=3 dB(A)
Äänentehotaso	77,57 dB(A), K=3 dB(A)
Tärinä (ruuvaus)	0,854 m/s², K=1,5 m/s²
Tärinä (metallin poraus)	2,069 m/s², K=1,5 m/s²
Akun jännite	12 V
Akkutyyppi	Li-ion
Päätoiminnot	Puun, metallin, muovin poraus; ruuvaus ja irrotus
Huolto	Puhdista pehmeällä, kevyesti kostealla liinalla; älä käytä liuottimia
Turvallisuus	Kaksinkertainen eristys; ylikuormitussuojaus
Takuu	Katso mukana toimitettua takuutodistusta
Käyttötarkoitus	Sisäkäyttö, ei ammattikäyttöön

Usein kysytyt kysymykset - CDM1119 Ferm

Kuinka ladata Ferm CDM1119 -akku?

Liitä laturi (CDA1143) pistorasiaan. Aseta Li-ion 12 V -akku laturiin. Punainen LED-valo ilmaisee latausta; vihreä tarkoittaa latauksen päättymistä. Latausaika on noin 60 minuuttia.

Kuinka asettaa tai irrottaa akku?

Irrottaaksesi paina akun vapautuspainikkeita ja vedä sitä taaksepäin. Asentaaksesi liu'uta akku paikalleen, kunnes kuuluu naksahdus.

Kuinka vaihtaa pyörimisnopeutta?

Käytä koneen päällä olevaa nopeudenvalintakytkintä (merkintä 8). Asento 1: 0–350 rpm ruuvaukseen tai hitaaseen poraukseen; Asento 2: 0–1300 rpm nopeaan poraukseen. Älä koskaan vaihda nopeutta moottorin käydessä.

Kuinka säätää vääntömomenttia?

Kierrä vääntömomentin säätörengasta (merkintä 11) johonkin 17:stä lovesta. Mitä suurempi numero, sitä suurempi vääntömomentti. Poraukseen kierrä rengas poraustoimintoon (ääriasento vastapäivään).

Kuinka vaihtaa poranterä tai kärki?

Varmista, että akku on irrotettu. Avaa leuka (merkintä 7) kiertämällä rengasta myötäpäivään. Aseta työkalu (lieriö- tai kuusikulmainen varsi, halkaisija 1–10 mm), kiristä sitten kunnolla kiertämällä vastapäivään.

Kuinka kääntää pyörimissuunta?

Käytä kytkimen yläpuolella olevaa pyörimissuunnan valintakytkintä (merkintä 9). Työnnä sitä vasemmalle oikealle pyörimiselle (ruuvaus), oikealle vasemmalle pyörimiselle (irrotus). Keskiasento lukitsee kytkimen.

Mitä tehdä, jos kone pysähtyy käytön aikana?

Porakoneessa on ylikuormitussuojaus. Jos se pysähtyy, vapauta kytkin ja odota muutama sekunti, kunnes automaattinen palautus tapahtuu, ennen kuin käynnistät uudelleen.

Mitkä ovat tärkeimmät turvallisuusohjeet?

Pidä työkalua eristetyistä tartuntapinnoista. Älä koskaan poraa lähellä paljaita sähköjohtoja. Käytä vain mukana toimitettua laturia. Älä lataa akkua sateessa. Katso koko käyttöohjeesta yksityiskohtaiset varoitukset.

Kuinka puhdistaa ja huoltaa porakonetta?

Ennen puhdistusta irrota akku. Pyyhi kotelo pehmeällä, kevyesti kostealla liinalla (saippuavesi). Älä koskaan käytä bensiiniä, alkoholia tai liuottimia. Tarkista säännöllisesti, etteivät ilma-aukot ole tukossa.

Mitkä tarvikkeet ovat yhteensopivia?

Käytä poranteriä tai ruuvauskärkiä, joissa on lieriö- tai kuusikulmainen varsi, halkaisija 1–10 mm. Käytä vain hyväkuntoisia ja työkalun maksiminopeuteen soveltuvia tarvikkeita.

KÄYTTÖOHJE CDM1119 Ferm

Kiitämme tämän Ferm-tuotteen hankkimisesta. Olette hankkineet erinomaisen tuotteen,jonka tarjoaa yksi Euroopan johtavista toimittajista. Kaikki Fermin valmistamat tuotteet on valmistetu korkeimpien suorituskyka ja turvallisuutta koskevien standardien mukaisesti.

1.TURVALLISUUSOHJEET

Lue tamän objekirjan varoitukset, lisāturvallisuusohjeet ja ohjeet. Jos turvalisusuusvaroituksa ja ohjeita ei noudateta,

seurauktena voi olla sahköisku, tulipalo ja/tai vakava henkilovahinko. Säilytā turvallisuusvaroitukset ja ohjeet tulevaa käyttoa varten.

Ohjekirjassa ja tuotteessa käytetäan seuraavia merkkeja:

Lueohjekirja.

Ilmoittaa henkilovahingon, kuoleman tai tyokalun vauroitumisen vaarasta, jostamn ohjekirjan ojeita ei noudateta.

Sahköiskunvaara.

Vaihteleva elektroninen nopeus.

Kierto, vasen/oikea.

Ei saa kayttaa vesisateessa.

Tarkoitettu vain sisakaytto.

Luokan II kone - Kaksoiseristys - Maadoitettu pistoke ei ole tarpeen.

Maksimilampotila 40^

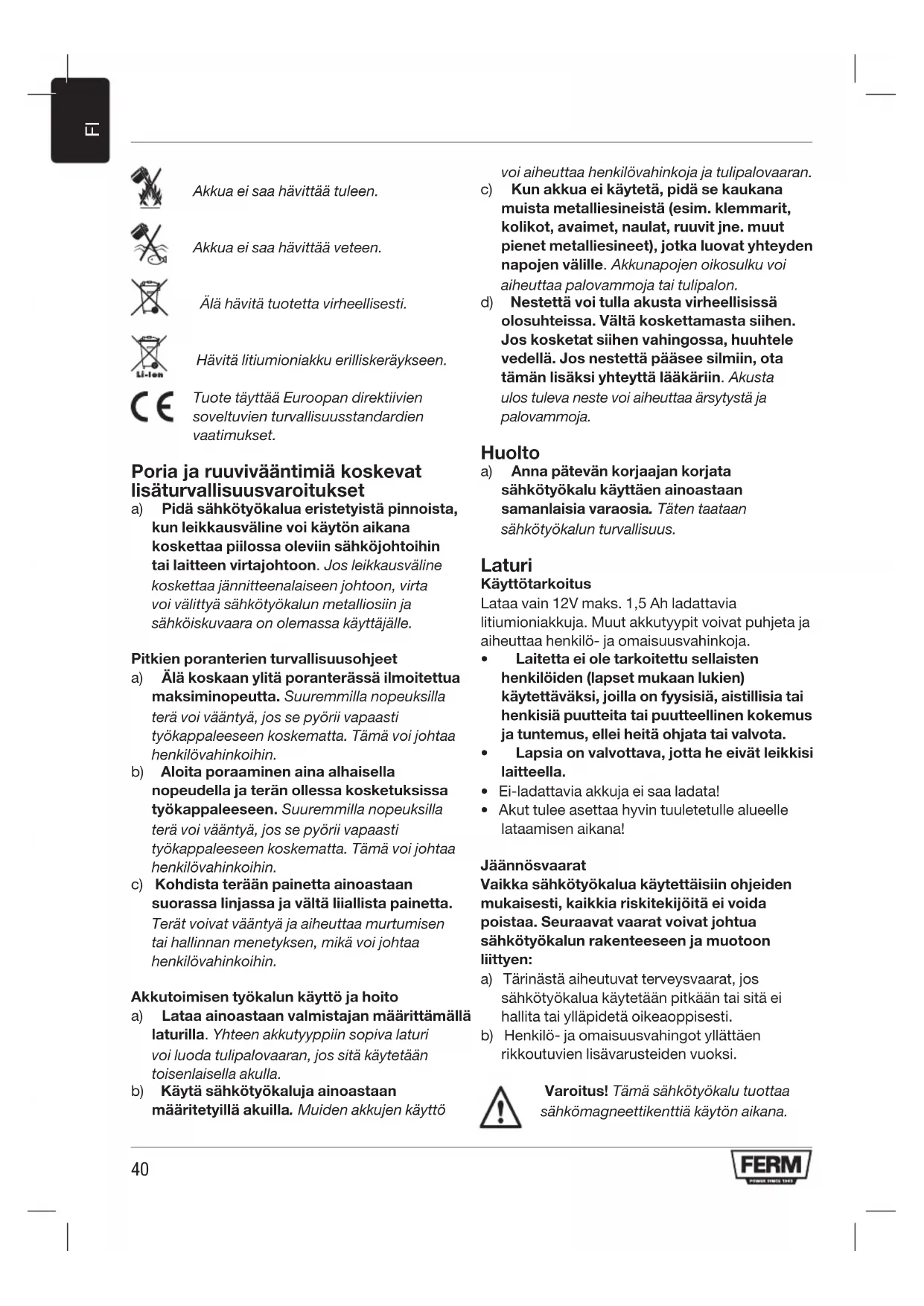

Akkua ei saa havitttta tuleen.

Akkua ei saa havitttveen.

Ala havitta tuotetta virheellisesti.

Hävität liitiumioniakku erilliskeräykseen.

Tuote tayttä Europan direktivien soveltuvien turvallisuusstandardien vaatimukset.

Poria ja ruuvivaantimiä koskevat lisāturvallisuusvaroitukset

a) Pidä sahkötyokalua eristetyista pinnoista, kun leikkausvaline voi kayton aikana koskettaa piilossa olevin sahkjohtoihin tai laitteen virtajohtoon. Jos leikkausvaline koskettaa jannitteenalaiseen johtoon, virta voi valitty sahkötyokalun metalliosin ja sahköiskuvaara on olemassa kayttajalle.

Pitkien poranterien turvallisuusohjeet

a) Alä koskaan ylitä poranterässa ilmoitettua maksiminopeutta. Suuremmilla nopeuksilla terä voi vaantya, jos se pyörii vapaasti tyokappaleeseen koskematta. Tämä voi johtaa henkilövahinkoinh.
b) Aloita poraaminen aina alhaisella nopeudella ja terän ollessa kosketuksissa tyokappaleeseen. Suuremmilla nopeuksilla terä voi väantya, jos se pyörii vapaasti tyokappaleeseen koskematta. Tämä voi johtaa henkilövahinkoinhin.
c) Kohdista teraan painetta ainoastaan suorassa linjassa ja valta liallista painetta. Terat voivat vaantya ja aiheuttaa murtumisen tai hallinnan menetyksen, mikao johtaa henkilovahinkoihin.

Akkutoimisen tyokalun kayttj ja hoito

a) Lataa ainoastaan valmistajan märittämällä laturilla. Yhteen akkutyyppiin sopiva latur voi luoda tulipalovaaran, jos sitä käytetaan toisenlaisella akulla.
b) Käytä sahkötyokaluja ainoastaan maäritetyillä akuilla. Muiden akkujen käytto

voi aiheuttaa henkilovahinkoja ja tulipalovaaran.

c) Kun akkua ei käytetä, pidä se kaukana muista metalliesineista (esim. klemmarit, kolikot, avaimet, naulat, ruuvit jne. muut pienet metalliesineet), jotka luovat yhteyden napojen valille. Akkunapojen oikosulku voi aiheuttaa palovammoja tai tulipalon.
d) Nestettä voi tulla akusta virheellisissä olosuhteissa. Välta koskettamasta siiren. Jos kosketat siiren vahingossa, huuhtele vedellä. Jos nestettä pääsee silmiin, otatäm lisäksi yhteyttä läkärin. Akusta ulos tuleva;neste voi aiheuttaa arsytystä ja palovammoja.

Huolto

a) Anna patevän korjaajan korjata sahkötyokalu käyttaen ainoastaan samanlaisia varaosia. Taten taataan sahkötyokalun turvallisu.

Laturi

Käytötarkoitus

Lataa vain 12V maks. 1,5 Ah ladattavia litiumioniakkuja. Muut akkutyypit voivat puhjeta ja aiheuttaa henkilö- ja omaisuusvahinkoja.

Laitetta ei ole tarkoitetu sellaisten henkilöiden (lapset mukaan lukien) käytettäväksi, joilla on fyysisiä, aistillisia tai henkisiä puutteita tai puutteellinen kokemus ja tuntemus, elle heiţa ohjata tai valvota.
Lapsia on valvottava, jotta he eivat leikkisi laitteella.
- Ei-ladattavia akkuja ei saa ladata!
- Akut tulee asettaa hyvin tuuletetulle alueelle lataamisen aikana!

Jännösvaarat

Vaikka sahkötyokalua kaytettäisin ohjeiden mukaisesti, kaikkia riskitekijöitä ei voida poistaa. Seuraavat vaarat voivat johtua sahkötyokalun rakenteeseen ja muotoon liittyen:

a) Tärinästa aiheutuvat terveysvaarat, jos sahkötyokalua kaytetaan pitkään tai sitä ei hallita tai yllapidetä oikeaoppisesti.
b) Henkilo- ja omaisuusvahingot yllattaen rikkoutuvien lisavarusteiden vuoksi.

Varoitus! Tämä sahkötyokalu tuottaa sahkömagneettikenttiä kayton aikana.

Kyseinen kenttä voj joskus aiheuttaa hairiöta aktiivisin ja passiivisin laakinnaliisin implantteihin. Vakavan tai kuolemanvaarallisen henkilovahingon valttamiseksi suosittelemme,etta laakinnallisia implantteja kayttavat henkilot ottavat yhteytta laakariin ja laakinnallisen implantin valmistajaan ennen taman sahkötyokalun kayttoa.

2.KONEENTIEDOT

Käytötarkoitus

Tämä langaton pora on tarkoitetti ruuvien ruuvaamiseen ja irrottamiseen sekä puuhun, metalliin ja muoviin poraamiseen.

Tekniset tiedot

Akun latausaika 60 minuuttia

Istukan kapasiteetti 1,0 - 10 mm

Väantöasetukset 17 + poraustila

Kuormittamaton nopeus

Asento 1: 0-350/min

Asento 2: 0-1300/min

Paino (sisältaa akun) 1,0 kg

Aänipaine L_PA 66,57 dB(A), K=3 dB(A)

Aaniteho LwA 77,57 dB(A), K=3 dB(A)

Kaden-kasivarren tärä 0,854 m/s² K=1,5 m/s² a (ruuvaus ilman iskua)

Käden-käsivarren tärän a, (metallin poraus) 2,069 m/s² K=1,5 m/s²

Tärinataso

Tässä ohjekirjassa annettu tärinātaso on mitattu standardin EN62841 mukaisen standardisoidun testin mukaisesti. Sen avulla voidaan verrata eri tyokaluja ja sitä voidaan käyttaa tärinälle altistumisen alustavaan arviointiin, kun tyokalua käytetaan mainittuihin käytötarkoituksiin.

• Jos työkalua käytetään eri sovelluksiin tai erillä tai huonokuntoisilla lisävarusteilla, altistumistaso voi olla huomattavasti suurempi.

• Sammutusajat tai kayttamattomat ajat voivathuomattavasti laskea altistumistasoa. Sujaudu tarin vaikutuksila yllapitamalla tyokalua ja sen lisavarusteita, pidä kdet lampiminä ja kayta organisoituja tyotoimenpiteita.

Kuvaus

Tekstin numerot viittaavat sivujen 2 - 3 kaavioihin.

Kuva A

1. Kone
2. Akku
3. Akun vapautuspainike
4. Laturi
5. Latauksen LED-merkkivalo
6. Istukka
7. Vaihteen valintakytkin
8. Suontakytkin
9. Virtakytkin
10. Väällnon saatörengas
11. Työvalo

3.KÄYTTÖ

Akku tulee ladata ennen ensimmästä käyttokertaa.

Akun poistaminen koneesta

Kuva B1 + B2

• Paina akun vapautuspainikkeita (3) Vedä akkuluos koneesta kuvan B1 mukaisesti.

Akun asentaminen koneeseen

Kuva B

Varmista, etta akku on ulkoisesti puhadas ja kuiva ennen sen liittamista laturin tai koneeseen.

• Aseta akku (2) koneen kantaan kuvan B2 mukaisesti.
• Paina akkua syvemmälle, kunnes se napsahtaa paikoilleen.

Akun lataaminen (laturilla)

Kuva C

• Liitä laturin pistoke sahköverkloon ja odota hetki. Laturin LED-merkkivalo (6) syttyy ja osoittaa laturin tilan.

LED-merkkivalo (6)

Kuva C

Laturissa on yksi LED-merkkivalo (6), joka osoittaa latausprossessin tilan:

LED Laturin tila

Punainen Akun lataus käynissä

Vihrea Akun lataus paattynyt, akku ladattu tayteen

• Akun 1,5Ah tãyteen lataaminen voi kestä jopa 60 minuuttia.
  Kun akku on ladattu tayteen, poista laturin pistoke sahkoverkosta ja irrota akku laturista.

Kun konetta ei käytetä pitkään aikaan,
akku Kannattaa varastoida ladattuna.

Porien ja ruuviväantimen terien asentaminen ja poistaminen

Kuva D

Poista akku aina ennen lisavarusteen asentamista.

Poran istukka (7) sopii poran- ja ruuvinteriin, joissa on pyorea aksemi sekka kuusiokoloakseli.

• Pidä koneesta tiukasti yhdellä kädellä.
• Avaa poran istukka (7) kiertamällä istukkaa toisella kädellä myötapäivän, kunnes se on avautunut riittävästi terän paikoilleen asettamiseksi.
• Aseta poran- tai ruuvausterän akseli.
  Kiristä poran istukka uudelleen kiertamalla istukkaa (7) vastapäivään.
• Tarkista, onko terä keskitetty hyvin kytkemällä kone lyhyesti paälle virtakytkimellä.

Vaihteiden saatäminen

Kuva D

Alä koskaan vaihda vaihedetta moottorin ollessa käynissä, muutoin kone vaurioituu.

Älä koskaan aseta kytkintä asentojen keskelle, muutoin kone vaurioituu.

Koneessa on 2 porausnopeutta, jotka voidaan sātāa liu'uttamalla vaihdekytkintä (8) eteen- tai taaksepain. Vaihdekytkimen (8) numero osoittaa valitun asennon.

• Asento 1: Hidasta porausta, suurta porauksen halkaisijaa tai ruuviväantöä varten. Koneessa on suuri teho alhaisella nopeudella.
• Asento 2: Nopeaa poraamista tai pienta porauksen halkaisijaa varten.

Kiertosuunnan sātāminen

Kuva E

• Aseta suuntoykin (9) asentoon kivienkiertämiseksi tai poraamiseksi.
• Aseta suuntakytkin (9) asentoon -uvien poistamiseksi.

Koneen paallee ja.POIS paalta kytkeminen Kuva E

Kone käynnistetäan ja kiertonopeus saadetäan virtakytkimellä (10).

Voit kytkeä koneen paälle painamalla virtakytkintä (10). Mitä syvemmälle kytktä painetaan, sitä nopeampaa pora pyörii.
Kone sammu, kun virtakytkin (10) vapautetaan.
- Kännä suunnan peruutuskytkin (9) keskiasentoon virtakytkimen likkeen lukitsemiseksi.

Väannon saatäminen

Kuva E

Koneessa on 17 eri väantöasetusta ja erityinen poraustila istukkaan valitetyn tehon asettamiseksi.

Ruuvit voidaan kiinnittaa esimäritettyyn syvyyteen kiertamalla vaannnon saatorengasta (11), tamä on suositeltavaa toistuvassa työssa. Mitä suurempi numero, sitä suurempi vaantö.

• Valitse alhainen asetus pienien ruuvien tai pehmeän materiaalin kohdalla.
• Valitse suurempi asetus suurempien ruuvien, kovien materiaalien ja ruuvien poiston aikana.
• Valitse mieluiten mahdollisimman alhainen asetus ruuveja kiinnittäessä. Valitse suurempi asetus, jos moottori liukuu ennen ruuvin kiinnittämsta kokonaan.
• Kännä poraamisessa väännö nsaatorengas (11) porauksen asetukseen (ertamällä se kokonaan vastapäivään.

Varmista, etta suuntakytkin (9) on aina asennossa -raamisen aikana.

Koneessa on elektroninen ylikuormitussuoja. Kun kone ylikuormittuu, se sammuu automaattisesti. Kun nain kay, odota mutama sekunti, jotta ylikuormitssuoja nollautuu itsestaan.

4.HUOLTO

Sammuta kone ja irrota akku laitteesta
aina ennen puhdistusta ja huoltoa.

Puhdista koneen ulkokuoret saannollisesti
pehmeallä liinalla, mieluiten jokaisen kayttokerran
jälkeen. Varmista, etta tuuletusaukoissa ei ole
polya tai likaa. Poista vakeat tahrat kayttamallä
saippuavaahtoon kostutettua pehmea liinaa.
Alä kayta liuottimia, kuten bensiiniä, alkoholia,
ammoniakkia jne. Vastaavat kemikaalit
vauroittavat synteettisä componentteja.

TAKUU

Takuehdot loytyvat erillisestä takukortista.

YMPÄRISTÖ

Vialiset ja/tai havitetyt sahkö- ja elektroniset laitteet tulee viedä asianmukaisin erilliskeräyksiin.

Vain EU-maat

Alä havita sähkötyokaluja kotitalousjätteen mukana. Sahko- ja elektroniikkalaitteita koskevan direktivin 2012/19/EY ja vastaavien kansallisten lakien mukaisesti sähkötyokalut tuleh ravittä erilliskeräyksessä ja ymparistöystavallisesti niiden kayttöän paatytyä.

Tuotteeseen ja ohjekirjaan voidaan tehdä muutoksia. Teknisin tietoin hivoidaan tehdä muutoksia ilmoituksetta.
