Marca	Ferm
Modello	CDM1119
Tipo di prodotto	Trapano avvitatore a batteria
Alimentazione	Batteria Li-ion 12 V, 1,5 Ah
Caricabatteria	Ingresso: 100-240 V~ 50/60 Hz, max. 1,4 A; Uscita: 13,5 V CC, 1,5 A
Tempo di ricarica	60 minuti
Capacità del mandrino	1,0 a 10 mm
Impostazioni di coppia	17 posizioni + modalità trapano
Velocità a vuoto	Posizione 1: 0-350 giri/min; Posizione 2: 0-1300 giri/min
Senso di rotazione	Sinistra/Destra (invertitore)
Peso (con batteria)	1,0 kg
Livello di pressione acustica	66,57 dB(A), K=3 dB(A)
Livello di intensità acustica	77,57 dB(A), K=3 dB(A)
Vibrazioni (avvitamento)	0,854 m/s², K=1,5 m/s²
Vibrazioni (foratura metallo)	2,069 m/s², K=1,5 m/s²
Tensione della batteria	12 V
Tipo di batteria	Li-ion
Funzioni principali	Foratura in legno, metallo, plastica; avvitatura e svitatura
Manutenzione	Pulire con un panno morbido leggermente umido; non utilizzare solventi
Sicurezza	Doppio isolamento; protezione elettronica contro i sovraccarichi
Garanzia	Consultare il certificato di garanzia fornito
Uso previsto	Uso interno, non professionale

Domande frequenti - CDM1119 Ferm

Come caricare la batteria del Ferm CDM1119 ?

Collegare il caricabatteria (CDA1143) a una presa di corrente. Inserire la batteria Li-ion 12 V nel caricabatteria. Il LED rosso indica la ricarica; verde significa carica completa. Il tempo di ricarica è di circa 60 minuti.

Come inserire o rimuovere la batteria ?

Per rimuovere, premere i pulsanti di sblocco della batteria e tirarla all'indietro. Per inserire, far scorrere la batteria nell'alloggiamento fino al clic di blocco.

Come cambiare la velocità di rotazione ?

Utilizzare il selettore di velocità (riferimento 8) situato sulla parte superiore della macchina. Posizione 1: 0-350 giri/min per avvitatura o foratura lenta; Posizione 2: 0-1300 giri/min per foratura veloce. Non cambiare mai la velocità del motore mentre è in funzione.

Come regolare la coppia di avvitatura ?

Ruotare l'anello di regolazione della coppia (riferimento 11) su uno dei 17 scatti. Più alto è il numero, maggiore è la coppia. Per la foratura, ruotare l'anello sulla modalità trapano (posizione estrema in senso antiorario).

Come cambiare una punta o un inserto ?

Assicurarsi che la batteria sia rimossa. Aprire il mandrino (riferimento 7) ruotando l'anello in senso orario. Inserire l'utensile (gambo cilindrico o esagonale da 1 a 10 mm), quindi serrare saldamente ruotando in senso antiorario.

Come invertire il senso di rotazione ?

Utilizzare il commutatore del senso di rotazione (riferimento 9) situato sopra l'interruttore. Spingerlo a sinistra per rotazione destra (avvitatura), a destra per rotazione sinistra (svitatura). La posizione centrale blocca l'interruttore.

Cosa fare se la macchina si ferma durante l'uso ?

Il trapano è dotato di una protezione elettronica contro i sovraccarichi. Se si ferma, rilasciare l'interruttore e attendere alcuni secondi che il riarmo automatico avvenga prima di riavviare.

Quali sono le istruzioni di sicurezza essenziali ?

Tenere l'utensile per le superfici di presa isolate. Non forare mai vicino a cavi elettrici scoperti. Utilizzare solo il caricabatteria fornito. Non caricare la batteria sotto la pioggia. Consultare il manuale completo per le avvertenze dettagliate.

Come pulire e mantenere il trapano ?

Prima di qualsiasi pulizia, rimuovere la batteria. Pulire l'involucro con un panno morbido leggermente umido (acqua saponata). Non utilizzare mai benzina, alcol o solventi. Controllare regolarmente che le aperture di ventilazione non siano ostruite.

Quali accessori sono compatibili ?

Utilizzare punte o inserti per avvitatura con gambo cilindrico o esagonale di diametro 1 a 10 mm. Utilizzare solo accessori in buone condizioni e adatti alla velocità massima dell'utensile.

MANUALE UTENTE CDM1119 Ferm

Trapano/avvitatore penza fili con batteria Li-Ion 12 V CDM1118/CDM1119

Grazie per averere acquistato quello prodotto Ferm. Ora possiedi un prodotto eccellente, offerto da uno dei principali fornitori europei. Tutti i prodotti Ferm sono realizzati nel rispetto dei più rigorosi standard prestazionali e di sicurezza.

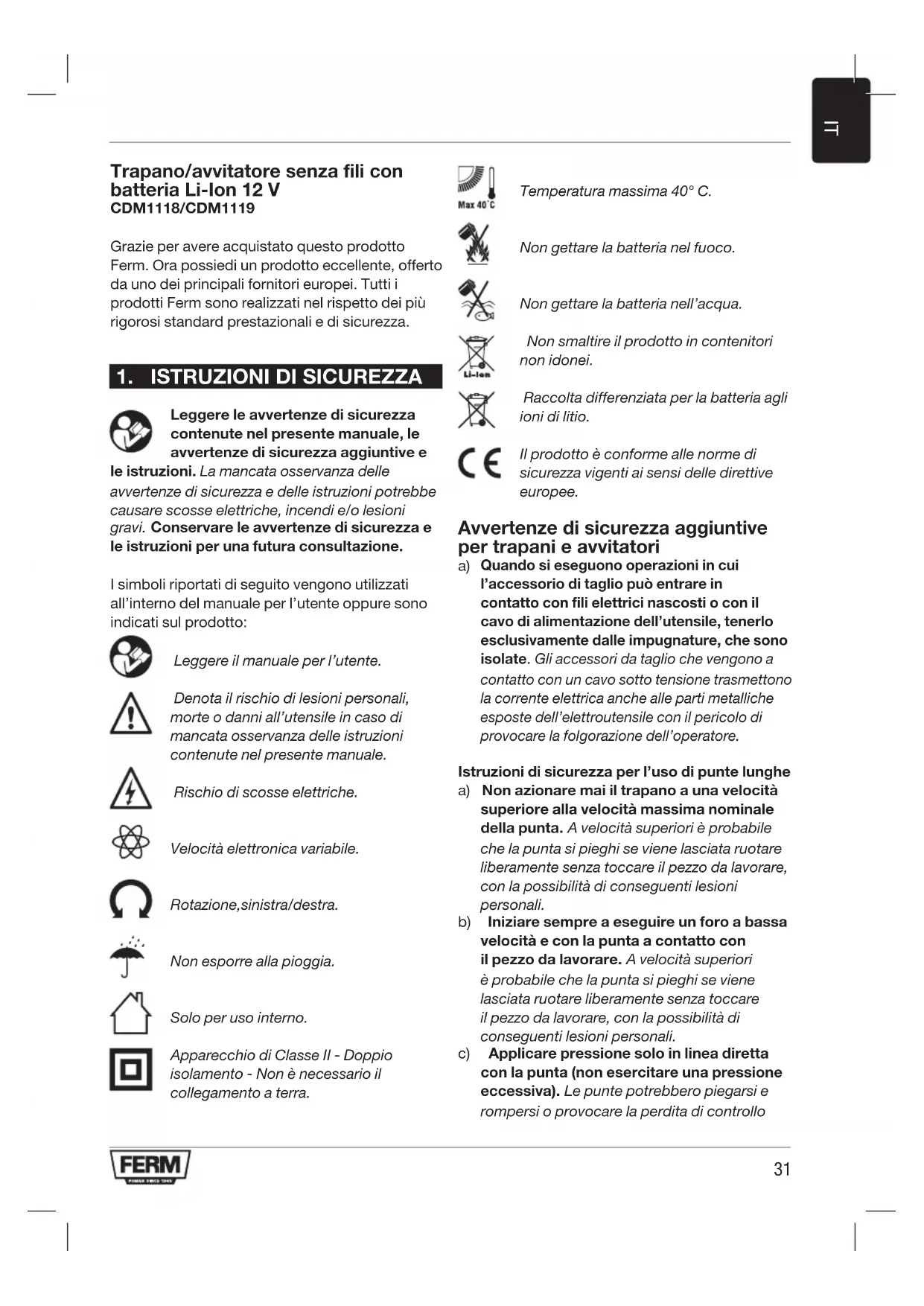

1. ISTRUZIONI DI SICUREZZA

Leggere le avvertenze di sicurezza contente nel presente manuale, le avvertenze di sicurezza aggintive e

le istruzioni. La mancata osservanza delle avvertenze di sicurezza e delle istruzioni potrebbe causare scosse elettriche, incendi e/o lesions gravi. Conservare le avvertenze di sicurezza e le istruzioni per una futura consulazione.

I symboli riportati di seguito vengono utilizzati all'interno del manuale per l'utente oppure sono indicati sul prodotto:

Leggere manuape per l'utente.

Denota il rischio di lesioni personali, morte o danni all'utensile in caso di mancata osservanza delle istruzioni contenate nel presente manuale.

Rischio di scosse elettriche.

Velocita elettronica variabile.

Rotazione,sinistra/destra.

Non esporre alla pioggia.

Solo per uso interno.

Apparecchio di Classe II - Doppio isolamento - Non è necessario il collegamento a terra.

Temperatura massima 40^

Non gettare la batteria nel fuoco.

Non gettare la batteria nell'acqua.

Non smaltire il prodotto in contentori non idonei.

Raccolta differenziata per la batteria agli ioni di litio.

Il prodotto è conforme alle norme di sicurezza vigenti ai sensi delle direttive europee.

Avvertenze di sicurezza aggintive per trapani e avvitatori

a) Quando si eseguono operazioni in cui l'accessorio di taglio può entrare in contatto con fili elettrici nascosti o con il cavo di alimentazione dell'utensile, tenerlo esclusivamente delle impugnature, che sono isolate. Gli accessori da taglio che vengono a contatto con un cavo sotto tensione trasmettono la corrente elettricaanche alle parti metalliche esposte dell'elettroutensile con il pericolo di provocare la folgorazione dell'operatore.

Istruzioni di sicurezza per l'uso di punte lunghe

a) Non azionare mai il trapano a una velocità superiore alla velocità massima nominale della punta. A velocità superiori è probabile che la punta si pieghi se viene lasciata ruotare liberamente senza toccare il pezzo da lavorare, con la possibilità di seguenti lesioni personali.

b) Iniziare sempre a eseguire un foro a bassa velocità e con la punta a contatto con il pezzo da lavorare. A velocità superiore è probabile che la punta si pieghi se viene lasciata ruotare liberamente perché toccare il pezzo da lavorare, con la possibilità di seguenti lesioni personali.

c) Applicare pressione solo in linea diretta con la punta (non esercitare una pressione eccessiva). Le punte potrebberoiegarsi erompersi o provocare la perdita di controlo

del trapano con la possibilità di seguenti lesioni personali.

Uso e manutenzione dell'utensile a batteria

a) Ricaricare l'utensile esclusivamente con il caricabatterie specificato dal costruttore.
Un caricabatterie adatto a un determinato tipo di batteria cui lo ristcchio di incendio se utilizzato con una batteria diversa.
b) Gli elettroutensili devono essere usati escludivamente con i tipi di batterie specificatamenteindicati. L'uso di batterie di tipi diversi cui lo comportare il rischio di lesioni e di incendio.
c) Quando la batteria non viene utilizzata, tenerla lontano da oggetti metallici, come fermagli, monetete, chiavi, chiodi, viti o altri piccoli oggetti di metallo, che potrebbero provocare un contatto dei morsetti. Il corto circuito dei morsetti della batteria può dare origine a uszioni o incendi.
d) In condizioni di impiego non corretto, si potrebbe verificare la fuoriuscita del liquido alla batteria; evitarne il contatto. In caso di contatto, sciacquare con abbondante acqua. Se il liquido viene a contatto con gli occhi, consultareanche un medico. Il liquido fuoriuscito alla batteria puocausare irritazione o usioni.

Assistenza

a) L'assistenza per l'eletttroutensile deve essere prestata da un technician qualificato che utilizzi sostanto ricambi originali. In questo modo viene garantita la sicurezza dell'eletttroutensile.

Caricabatterie

Uso previsto

Utilizzare esclusivamente batterie ricaricabiliagli ioni di litio da 12V e max.1,5Ah.Batterie di tipi diversi potrebbero esplodere provocando lesioni personali e danni.

a) L'apparecchio non deve essere usato da persona con capacità fisiche, sensoriali o mentali ridotte (bambini inclusi) o che non hanno alcuna esperienza o conoscenza dell'apparecchio, a meno che non siano sorvegliate o siano state istruite sull'uso del prodotto.
b) Accertarsi che i bambini non giochino con il

caricabatterie.

c) Non ricaricare batterie non ricaricabili!
d) Mentre il caricabatteria è in funzione sistemarlo in un luogo ben ventilato!

Rischi residui

Anche quando l'elettroutensile viene usato rispettoando leindicazioni fornite non è possibile eliminare tutti i fattori di rischio residui. Poippo insorgere i seguenti rischi associati alle caratteristiche strutturali e di configurazione dell'elettroutensile:

a) problemi di salute derivanti dall'emissione di vibrazioni se l'elettrotensile viene usato per un periodo prolongato oppure se non è adeguamente gestito e correttamente manutenuto;
b) lesioni personali o danni materiali dovuti ad accessori rotti che si disintegrano.

Avvertenza! Quando è in funzione quello elettroutensile produce un Campo elettromagnetico. In determinate circostanze, tale campo elettromagnetico potrebbe interferire con il funzionamento di impianti medici attivi o passivi. Per ridurre il rischio di incidenti gravi o mortali, raccomandiamo alle persona con impianti medici di consultare il proprio medico o il costruttore dell'impianto medicale prima di utilizzato quello elettroutensile.

2.INFORMATIONIRELATIVE ALL'ELETTROUTENSILE

Uso previsto

Questo trapano senza fili è destinato all'inserimento e all'allentamento di viti altri che alla perforazione di legno, metallo e plastica.

Dati tecnici

Numero modello CDM1118/CDM1119
Caricabatterie CDA1143
Ingresso caricabatterie	100-240V~ 50/60 Hz Max. 1.4A
Uscita caricabatterie 13,5 V c.c. 1.5 A
Batteria ricaricabile 12V	= = = Li-Ion 1,5Ah
Tempo di carica batteria	60 minuti
Mandrino	Attacco 1,0 - 10 mm

Impostazioni coppi 17 + Modalità perforazione

Velocità a vuoto Posizione 1:0-350 giri/min

Posizione 2:0-1300 giri/min

Peso (incl. batteria) 1,0kg

Livello di pressione sonora L_pA 66,57 dB (A) K = 3 dB (A)

Livello di potenza sonora L_WA 77,57 dB (A) K = 3 dB (A)

Vibrazioni mano-braccio

a_h (avvitamento senza

percussione)

Vibrazioni mano-braccio

a_n,D (perforazione di metalli)

0,854 m/s² K=1,5 m/s²

2,069 m/s² K=1,5 m/s²

Livello di emissione di vibrazioni

Il livello di emissione di vibrazioni indicate nel presente manuale d'istruzioni è stato misurato in base al test standardizzato previsto alla normativa EN62841; più essere utilizzato per confrontare vari apparentecchi fra loro e come valutazione preliminare dell'esposizione alle vibrazioni quando si utilizes l'elettroutensile per le applicazioni menzionate.

• L'uso dell'elettroutensile per applicazioni o con accessori diversi o in condizioni di scarsa manutenzione, potrebbe augmentare notevolmente il livello di esposizione a vibrazioni.
• I momenti in cui l'elettroutensile è spento o quando è acceso ma non viene utilizzato potrebbero ridurre sensibilmente il livello di esposizione a vibrazioni.

Proteggersi contro gli effetti delle vibrazioni sottoponendo l'utensile e i relativi accessori a regolare manutenzione, evitare il raffreddamento delle mani, organizzato opportunamente i torni di lavoro.

Descrizione

I numero che compaiano nel testo si riferisconoagli schemi riportati alle pagine 2-3

Fig. A

1. Eletttroutensile
2. Batteria
3. Pulsante di sblocco batteria
4. Caricabatterie
5. Indicatore a LED caricabatterie
6. Mandrino
7. Selettore di velocità
8. Selettore di direzione
9. Interruftore On/Off
10. Anello di regolazione coppia
11. Luce di lavoro

3 UTILIZZO

Prima del primo utilizzato la batteria deve essere caricata.

Rimozione della batteria dall'elettroutensile Fig.B1 + B2

• Premere i pulsanti di sblocco della batteria (3) ed estrarre la batteria dall'elettroutensile, come illustrato nella Fig. B1.

Inserimento della batteria nell'elettroutensile Fig.B1+B2

Assicurarsi che la batteria sia pulita esternamente prima di collegarla al caricabatterie o all'eletttroutensile.

• Inserire la batteria (2) nella base dell'elettroutensile, come illustrato nella Figura B2.
• Spingere in avanti la batteria finché scatta in posizione con un clic.

Carica della batteria (con il caricabatterie) Fig. C

• Collegare la spina del caricabatterie a una presa elettrica e attendere un momento. L'indicatore a LED sul caricabatterie (6) si illumina e migliorato lo stato di carica della batteria.

Indicatore a LED (6)

Fig. C

Sul caricabatterie è presente un indicatora a LED (6) che mystra lo stato del processo di carica:

LED Stato caricabatterie
Rosso In carica
Verde	Carica terminata, batteria completamente carica

• Per caricare Completely la batteria da 1,5Ah possono essere necessari sono a 60 minuti.
• Una volta caricata la batteria, rimuovere la spina del caricabatterie alla presa di corrente e rimuovere la batteria dal caricabatterie.

Se si prevede che l'eletttroutensile non verrà usato per molto tempo si consiglia di conservare le batterie cariche.

Inserimento e rimozione delle punte per perforazione o per avvitamento

Fig. D

Rimuovere sempre la batteria prima di essere inseire un accessorio.

Il mandrino del trapano (7) è adatto per le punte per perforazione e per quale per avvitamento con un attacco tondo o esagonale.

• Tenere fermo l'elettroutensile saldamente con una mano.
• Aprire il mandrino del trapano (7) ruotandolo con l'altra mano in senso orario finché è aperto a sufficientza per inseire la punta.
• Inserire l'attacco della punta di trapano o della punta di cacciavite.
• Stringere nuovamente il mandrino del trapano (7) ruotandolo con forza in senso antiorario.
• Verificare che la punta sia ben concentrata azionando brevamente l'interruttore On/Off dell'elettroutensile.

Regolazione della velocità

Fig. D

Non cancellare mai la velocità di rotazione.
mente il motore è avviato, perché
I'eeltroutensile potrebbe danneggiarsi.

Fig. E

Non posizionare mai il selettore di velocità in mezzo tra le due positizioni, perché l'elettroutensile potrebbe danneggiarsi.

L'elettROUTensile ha 2 velocità che possono essere regolando facendo scorrere avanti o indietro il selettore di velocità (8). Il numero sul selettore di velocità (8) alla forma la posizione scelta.

• Posizione 1: Per perforazioni a velocità ridotta, esecuzione di fori di diametro grande o inserimento di viti. L'elettroutensile ha una potenza elevata a velocità ridotta
• Posizione 2: Per perforazioni a velocità elevata o esecuzione di fori di diametro piccolo

Regolazione della direzione di rotazione

• Posizione are il selettore di direzione (9) su per stringere le viti o per eseguire perforazioni.
• Posizione il selettore di direzione (9) su per rimuovere le viti.

Accensione e spegnimento dell'elettroutensile Fig. E

L'interruttore On/Off (10) serve per mettere in funzione l'elettroutensile e regolare la velocità di rotazione.

• Premendo l'interruttore On/Off (10)
  I'eletroutensile si avvia. L'intensità di pressione dell'interruttore determina la velocità di rotazione del trapano.
  Rilasciando I'interruptore On/Off (10)
  I'eletttroutensile si arresta.
• Spostare il selettore di direzione (9) in posizione centrale per bloccare il movimento dell'interruttore On/Off.

Regolazione della coppia

L'elettroutensile ha 17 impostazioni di coppia diversi e una modalità di perforazione speciale per stabilire la potenza trasmessa al mandrino.

Ruotando l'anello di regolazione della coppia (11), le viti possono essere inserte a una profundità prestabilità; ciò è ideale per i lavori ripetitivi.

Quanto più alto è il numero tanto maggiore è la Coppia trasmessa.

• Selezionare un'impostazione Bassa per le viti piccole o per materiali teneri.
• Selezionare un'impostazione alta per le viti grandi, per materiali duri e per rimuovere delle viti.
• Per inserire delle viti scegliere preferibilmente la più Bassa impostazione possibile. Se prima che la vite sia completeness serrata il motore slitta, selezionare un'impostazione più alta.
• Per eseguire perforazioni, ruotare l'anello di regolazione della copbia (11) sull'impostazione di trapano (4), girandolo completeness in senso antiorario.

Fig. E

Assicurarsi che il selettore di direzione (9) sia sempre impostato su quando si eseguono perforazioni.

L'elettroutensile è dotato della funzione di protezione elettronica contro il sovraccarico. Quando l'elettroutensile è sovraccarico si spegne automaticamente. Se ciò avviene, attendere quale secondi per lasciare che la protezione contro il sovraccarico si resetti.

4.MANUTENZIONE

Prima di eseguire qualsiasi operazione di pulizia e intervento di manutenzione spegnere sempre l'eletttroutensile e rimuovere la batteria dall'eletttroutensile.

Pulire regolarmente il corso dell'elettroutensile con un panno morbido, preferibilmente dopo anni uso. Assicurarsi che le prese d'aria siano libere da polvere e sporcizia. Rimuovere lo sporco particolaremente ostinato con un panno morbido inumidito con acqua e sapone. Non utilizzato solventi come benzina, alcol, ammoniaca, ecc. Le sostanze chimiche di quello tipo danneggiano i componenti sintetici.

GARANZIA

Le condizioni della garanzia possono essere consultate sul foglio di garanzia separato allegato al presente manuale.

RISPETTO AMBIENTALE

Le apparecchiature elettriche o elettroniche difettose e/o scartate devono essere raccolte presso gli uomini situ di riciclaggio.

Solo per i Paesi CE

Non smaltire gli elettroutensili insieme ai rifiuti domestici. Secondo la Direttiva europea 2012/19/ EC sui rifiuti delle apparecchiature elettriche ed elettroniche e relativa implementazione nelle normative locali, gli elettroutensili ormai inutilizzabili devono essere raccolti separatamente e smaltiti in modo ecologico.

Il prodotto e il manuale per l'utente sono soggetti a modifiche. I dati tecnici sono essere modificati alla ulteriore notifica.
