WS 9-100, WS 9-115, WS 9-125, WS 11-115, WS 11-125, WS 12-125 XE - مطحنة زاوية كهربائية AEG - دليل المستخدم المجاني

نوع المنتج	مطحنة زاوية كهربائية
العلامة التجارية	AEG
الموديلات	WS 9-100, WS 9-115, WS 9-125, WS 11-115, WS 11-125, WS 12-125 XE
القدرة الاسمية	900 واط (WS 9)، 1100 واط (WS 11)، 1200 واط (WS 12-125 XE)
السرعة الدورانية الاسمية	11000 دقيقة⁻¹ (WS 9, WS 11)؛ 2800-11000 دقيقة⁻¹ (WS 12-125 XE)
أقصى قطر للقرص	100 مم (WS 9-100)، 115 مم (WS 9-115، WS 11-115)، 125 مم (غيرها)
قطر الثقب	22,2 مم
سمك قرص القطع (الحد الأدنى/الأقصى)	1/3 مم
أقصى سمك لقرص التلميع	6 مم
سن المحور	M10 (WS 9-100)، M14 (غيرها)
الوزن (وفقًا لـ EPTA 01/2003)	2 كجم (WS 9)، 2,3 كجم (WS 11)، 2,4 كجم (WS 12-125 XE)
التغذية الكهربائية	أحادي الطور، 220-240 فولت (110 فولت لـ WS 9-115)، فئة الحماية II
مستوى ضغط الصوت (K=3 ديسيبل(A))	89-90,5 ديسيبل(A)
مستوى شدة الصوت (K=3 ديسيبل(A))	100-101,5 ديسيبل(A)
الاهتزازات (الطحن السطحي)	5,6-6,4 م/ث² (K=1,5 م/ث²)
الاهتزازات (التلميع)	1,9-2,9 م/ث² (K=1,5 م/ث²)
الوظائف الرئيسية	الطحن، القطع، التجليخ، التنظيف بالفرشاة المعدنية (العمل الجاف)
الأمان	غطاء الحماية، مقبض إضافي، مفتاح حماية من القصر (موصى به)، ارتداء معدات الوقاية الشخصية إلزامي
الصيانة	تنظيف فتحات التهوية بانتظام؛ استبدال الكابل التالف بواسطة خدمة ما بعد البيع المعتمدة
قطع الغيار وقابلية الإصلاح	قطع غيار وملحقات AEG متوفرة؛ رسم تفصيلي متاح عند الطلب من خدمة ما بعد البيع
معلومات عامة	الموديل WS 12-125 XE مع تنظيم إلكتروني للسرعة الثابتة؛ يتم التسليم بدون ملحقات (باستثناء غطاء الحماية والمقبض)

الأسئلة الشائعة - WS 9-100, WS 9-115, WS 9-125, WS 11-115, WS 11-125, WS 12-125 XE AEG

ما أنواع الأعمال التي يمكنني القيام بها باستخدام هذه المطحنة AEG؟

تتيح هذه المطحنة الزاوية الطحن، القطع، التجليخ والتنظيف بالفرشاة المعدنية على مواد مثل المعدن والحجر، فقط بالجفاف.

ما هي القدرة والسرعة للنماذج المختلفة؟

توفر طرازات WS 9 900 واط عند 11000 دقيقة⁻¹، وطرازات WS 11 1100 واط عند 11000 دقيقة⁻¹، وطراز WS 12-125 XE 1200 واط بسرعة متغيرة من 2800 إلى 11000 دقيقة⁻¹.

كيفية تركيب قرص الطحن أو القطع بشكل صحيح؟

تأكد من أن قطر القرص وسمكه يتوافقان مع المواصفات (الحد الأقصى 125 مم، سمك 1-3 مم للقطع). استخدم الحواف المناسبة وأحكم ربط الصامولة قبل التشغيل. يجب ألا يتجاوز القرص حافة غطاء الحماية.

ما هي معدات الحماية التي يجب أن أرتديها؟

ارتدِ دائمًا نظارات الأمان، واقي سمع، قناع مضاد للغبار، قفازات ومئزر لحماية نفسك من التطاير والضوضاء.

كيفية تجنب الارتدادات والحوادث؟

أمسك المطحنة بقوة بكلتا يديك (استخدم المقبض المساعد). لا تضع يديك بالقرب من الملحق الدوار. تجنب الزوايا والحواف الحادة. لا تجبر الأداة واترك القرص يصل إلى سرعته الكاملة قبل البدء.

ماذا تفعل في حالة الاهتزازات الكبيرة أثناء الاستخدام؟

أوقف الماكينة فورًا وتحقق من حالة الملحق والأداة. قد تشير الاهتزازات الزائدة إلى قرص تالف أو مشكلة في التثبيت. استبدل الملحق إذا لزم الأمر.

كيفية صيانة المطحنة لإطالة عمرها الافتراضي؟

نظف فتحات التهوية بانتظام لمنع تراكم الغبار المعدني. استبدل كابل الطاقة التالف فقط بواسطة خدمة ما بعد البيع المعتمدة. في حالة التلوث الشديد، قد يكون التنظيف الداخلي ضروريًا.

ما هي الملحقات الموصى بها للقطع؟

استخدم غطاء حماية مغلق خاص بالقطع. اختر أقراص قطع كاشطة مناسبة لقطر موديلك (100 أو 115 أو 125 مم). اتبع توصيات الشركة المصنعة للسرعة والسمك.

هل يتمتع الطراز WS 12-125 XE بوظيفة خاصة؟

نعم، WS 12-125 XE مزود بـ تنظيم إلكتروني يحافظ على السرعة الثابتة تحت الحمل. في حالة التحميل الزائد، تنخفض السرعة تدريجيًا حتى التوقف، مما يحمي المحرك.

أين يمكنني العثور على قطع غيار أو إصلاح مطحنتي؟

اتصل بـ مراكز خدمة ما بعد البيع AEG (انظر كتيب الضمان/العناوين). يمكنك طلب رسم تفصيلي للجهاز مع ذكر الرقم التسلسلي. استخدم فقط قطع غيار وملحقات AEG.

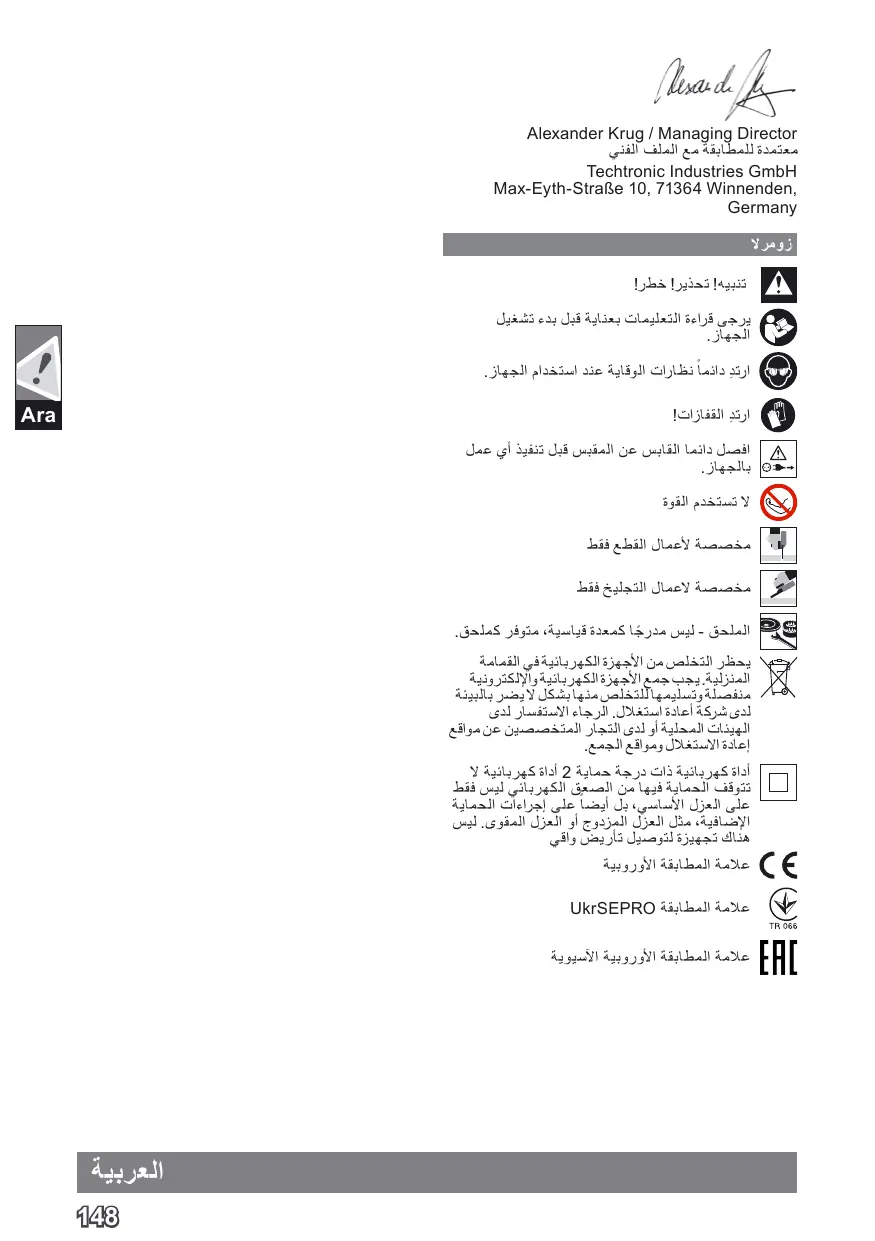

دليل المستخدم WS 9-100, WS 9-115, WS 9-125, WS 11-115, WS 11-125, WS 12-125 XE AEG

WS 12-125 XE	WS 11-125	WS 11-115	الإستعمالorial الإستعمالorial الإستعمالorial
4194 31 02... .000001-999999	4194 11 02... .000001-999999	4194 01 02... .000001-999999	الترجمة الترجمة الترجمة الترجمة الترجمة الترجمة الترجمة الترجمة الترجمة الترجمة الترجمة الترجمة الترجمة الترجمة الترجمة الترجمة الترجمة الترجمة الترجمة الترجمة الترجمة الترجمة الTRL .	d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d
1200 W	1100 W	1100 W	الترجمة الترجمة الترجمة الترجمة الترجمة الترجمة الTRL .
2800-11000 min-1	11000 min-1	11000 min-1	الترجمة الترجمة الترجمة الترجمة الTRL .
125mm	125 mm	115mm	الترجمة الترجمة الترجمة الTRL .
22,2 mm	22,2 mm	22,2 mm	ø-الإستعمالorial الإستعمالorial الإستعمالorial الTRL .
1/3 mm	1/3 mm	1/3 mm	d b D
6 mm	6 mm	6 mm	d b D
125 mm	125 mm	115 mm	d b D
75 mm	75 mm	75 mm	d b D
M 14	M 14	M 14	س聪 عادماني الحرفية س聪 عادماني الحرفية
2,4 kg	2,3 kg	2,3 kg	01/2003 مامع رشط EPTA الحرفية
