用户手册 STREAM 100 HERCULES

General settings (一般設定)

1. 包装清单 ....5
2. 技术规格 ……6
3. 安装 ..... 7

连接 Hercules Stream 100....7

下载 Hercules Stream Control......8

1. 功能 ..... 9

概览....9

控制音轨....11

控制操作....14

连接端口和亮度按钮....16

1. HERCULES STREAM CONTROL......17

主要功能....17

Peripherals (外设) 17

Apps (应用) 19

Actions (操作)....22

定制....25

第三方应用....26

OBS 27

Streamlabs....29

Settings (设置)......31

借助于 Hercules Stream 100 音频控制器和专用的 Hercules Stream Control 应用，您可以在互联网上直播内容时控制所使用的音频源。

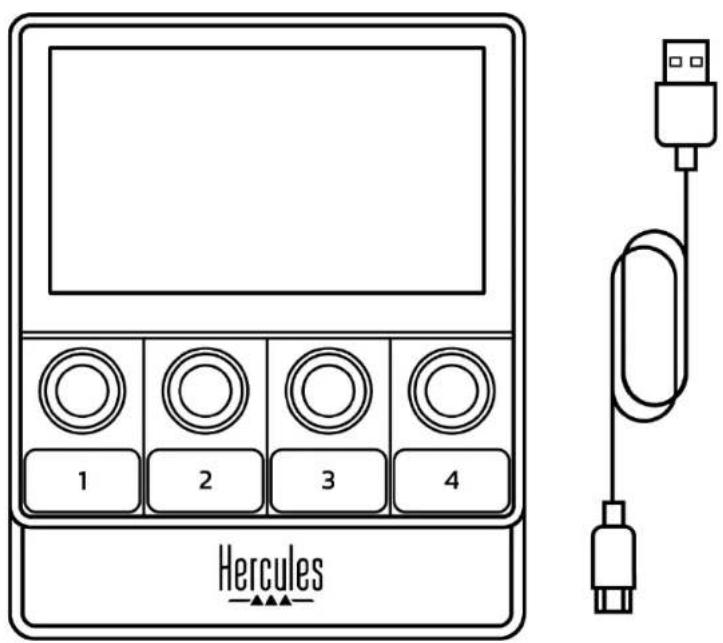

1. 包装清单

- Hercules Stream 100

- USB-A - USB-C 电源线

- Hercules Stream Control 应用的下载链接（位于包装盒封口处）

- Hercules 和 Hercules Stream 贴纸

- 保修信息卡

1 2 3 4 Hercules

您可以从 Hercules Stream 100 控制器的屏幕上撕下保护膜。您也可以不撕掉保护膜，只要它不干扰您使用控制器。

2. 技术规格

Hercules Stream Control 的系统要求如下:

- Windows® 10 或更新版本（64 位）

- 4 GB 内存

- USB 2.0 端口

3. 安装

连接 Hercules Stream 100

1. 将 USB 电缆的一端连接到 Hercules Stream 100 背部的 USB 端口上，另一端连接到计算机上的某个 USB 端口。

2. Hercules Stream 100 屏幕上出现 Hercules 徽标。

请勿将 Hercules Stream 100 连接到 USB 集线器。

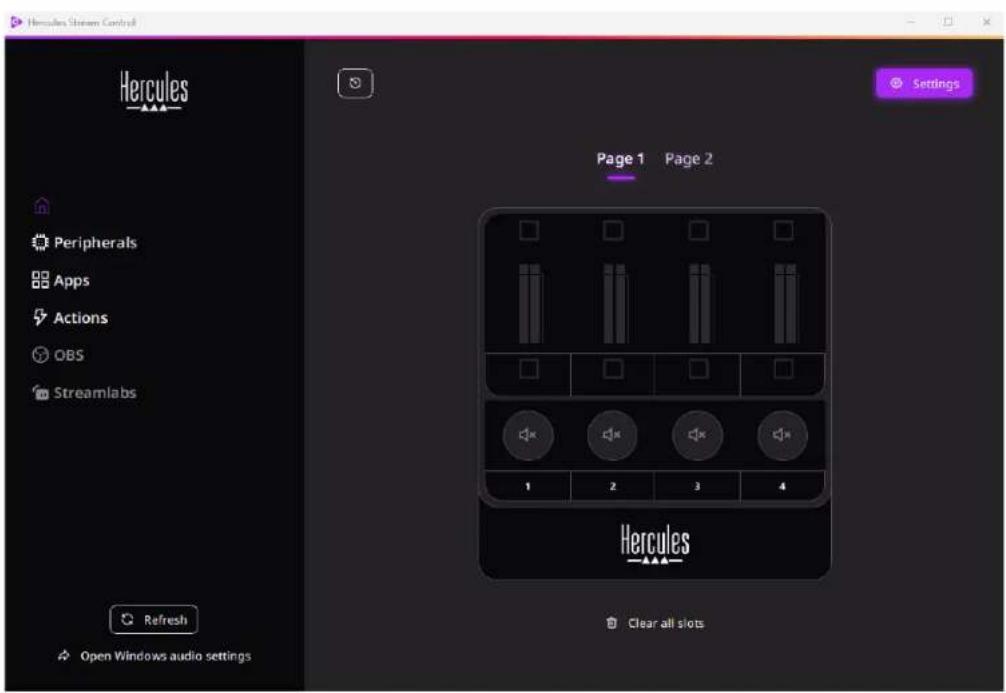

下载 Hercules Stream Control

1. 确保将 Hercules Stream 100 正确连接到计算机。
2. 访问：

http://support.hercules.cn/product/stream100。

1. 下载并安装 Hercules Stream Control。
2. 打开 Hercules Stream Control 应用，以配置 Hercules Stream 100。

Hercules Stream Control Hercules Page 1 Page 2 Refresh Open Windows audio settings Settings Clear all slots

4. 功能

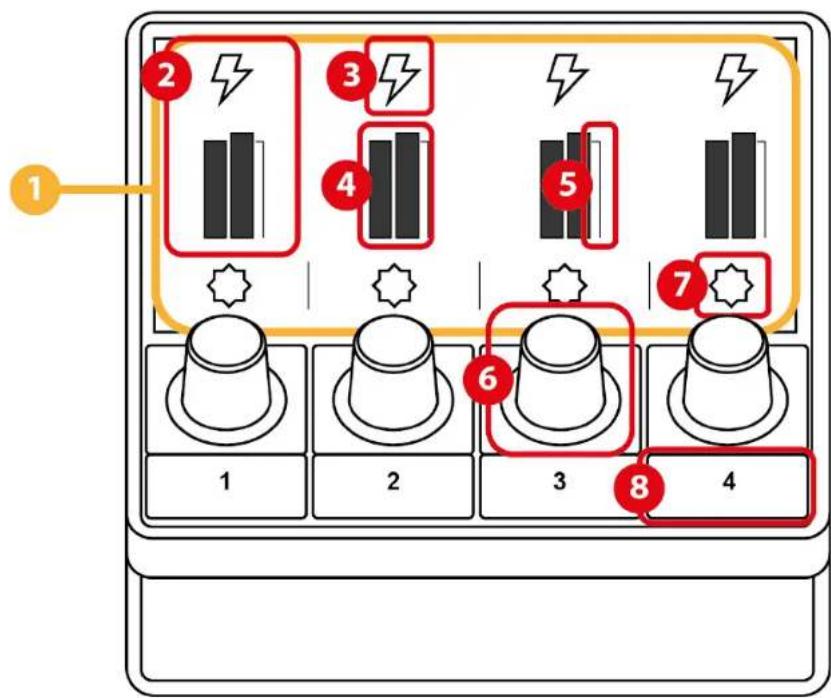

概览

1. 页面（显示）
2. 音轨（显示）
3. 音轨图标（显示）
4. 音量计（显示）
5. 音量条（显示）
6. 编码器
7. 操作图标（显示）
8. 操作按钮

9 10 11

1. USB 接口

2. 亮度调节按钮

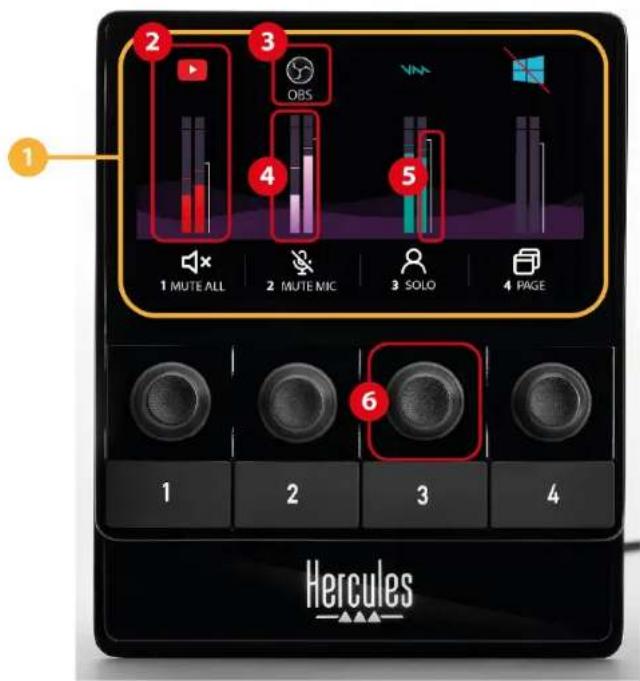

控制音轨

1 MUTE ALL 2 MUTE MIC 3 SOLO 4 PAGE Hercules

① 页面（显示）：Hercules Stream 100 有两个显示页面，通过每个页面的专用区域，您均可查看四个音轨和四个操作。

要从一个页面切换到另一个页面，必须将(换页)

操作分配到某个操作按钮。有关详细信息，请参阅Actions (操作) 部分。

② 音轨（显示）：可以将一个或多个音频源分配到一个音轨。每个音轨都有一个相关联的编码器，让您能够控制该音轨。Hercules Stream 100 包含八个音轨，可分为两个页面。

③ 音轨图标（显示）：可用于为音轨分配视觉提示。

- Icon (图标): 默认情况下, 在为音轨添加音频源时,将会自动分配一个图标。您可以将默认图标替换为图标库中的另一个图标元素（预定义图标或用户添加的图标）。

- Name (名称): 用于为音轨命名。

使用编码器时，会显示对应音轨的音量百分比（而不是文字）并保持 1.5 秒钟。

- 静音音轨：默认情况下，图标上会出现一根红色斜杠。如果您使用自定义图标，则在静音音轨时，会显示OFF状态图标。要了解如何定义ON和OFF状态图标，请参阅自定义图标部分。

- 不活动的音频源：当分配到音轨的音频源不活动或者在 Windows 中未被识别时，该图标将呈灰显状态。

④ 音量计（显示）：显示音轨的音频信号水平。当音轨静音时，音量计呈灰显状态。
⑤ 音量条（显示）：指示音轨的音量。
⑥ 编码器：

- 转动编码器，可调节音轨的音量。

- 按下编码器可启用或禁用音轨的声音。

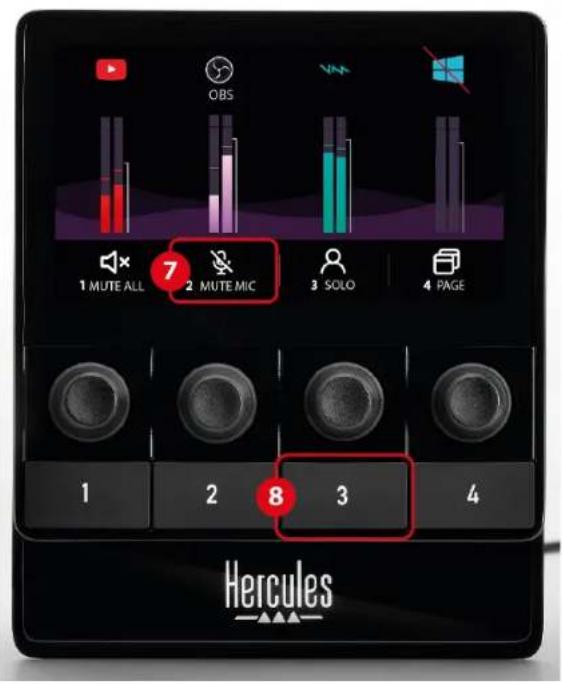

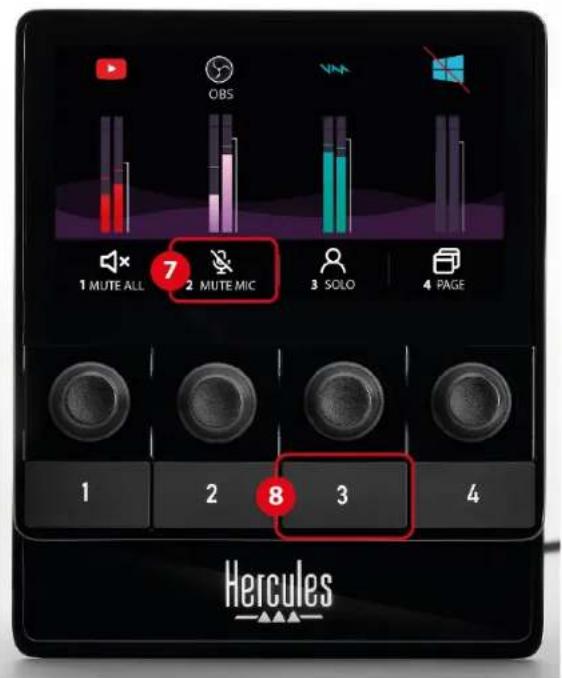

控制操作

OBS 1 MUTE ALL 7 MUTE MIC 3 SOLO 4 PAGE 1 2 8 3 4 Hercules

⑦ 操作图标（显示）：可用于为分配到相应操作按钮的操作添加视觉提示。

- Icon (图标): 默认情况下, 当正在执行操作时, 图标为灰显状态。

如果您使用自定义图标，则在执行操作时，会显示OFF状态图标。要了解如何定义ON状态图标和OFF状态图标，请参阅自定义图标部分。

- Name (名称): 用于为分配的操作命名。当正在执行操作时, 图标为灰显状态。

⑧ 操作按钮：可用于启用或禁用分配到此按钮的操作。

操作按钮的状态由 LED 指示:

• LED 熄灭：未为此按钮分配任何操作。
• LED 亮起：为此按钮分配了一个操作。
• LED 闪烁：正在执行一个操作。

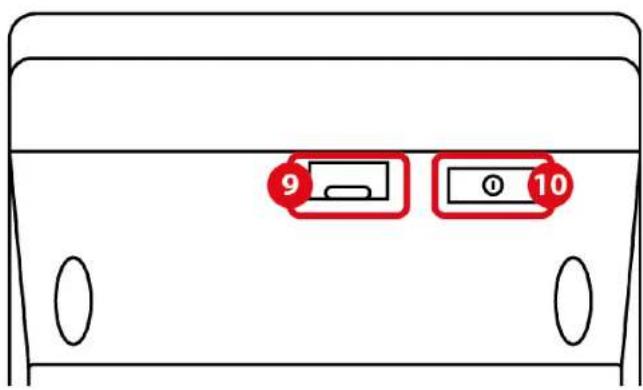

连接端口和亮度按钮

9 10

⑨ USB 接口：允许您使用 USB-A - USB-C 电源线将 Hercules Stream 100 连接到计算机。

⑩ 亮度调节按钮：

- 短按：增大屏幕的亮度。如果光强设置为最大值，短按会使光强恢复到最小值。

- 长按：使屏幕进入睡眠模式，而不会关闭音频功能。

5. Hercules Stream Control

第一次启动时，将会显示教程，告诉您如何使用 Hercules Stream Control。要再次观看教程，请单击 Settings (设置)，然后单击 Restart tutorial (重新启动教程)。

主要功能

Peripherals (外设)

Peripherals

Peripherals (外设) 菜单列出连接到计算机且被 Windows 识别的所有音频设备。这些声道分为两个类别：

- RECORDING (录音): 可用于录制音频的所有设备 (USB 麦克风、声卡等)。

- PLAYBACK (播放): 所有可用于播放音频的设备（音箱、耳机、声卡）。

要使用 Hercules Stream 100 控制设备，请:

1. 单击列表中的某个设备。

2. 此时会显示两个标签:

○ Volume (音量): 可用于控制音量。将 Volume 标签拖放到 Hercules Stream 100 图片的黄光区域。您可以使用音轨对应的编码器来调节音轨的音量。

○ Mute (静音): 可用于使声音静音。将 Mute 标签拖放到 Hercules Stream 100 图片的蓝光区域。您可以使用该音轨对应的操作按钮来静音该音轨。

1. 此时，右侧将打开一个面板。您可以命名音轨或操作，为音量计分配图标或更改其颜色。

Hercules Stream Control Volume Mute Page 1 Page 2 Hercules Clear all slots Settings Refresh Open Windows audio settings

Apps (应用)

Apps（应用）菜单列出用户计算机上所有输出可被Windows识别的音频流的应用。

要使用 Hercules Stream 100 控制应用，请:

1. 单击列表中的某个应用。如果您要分配的应用不在列表中，请启动该应用，对于互联网浏览器或音乐应用，如有必要的话，请播放一个媒体文件。

2. 此时会显示两个标签:

○ Volume (音量): 可用于控制音量。将 Volume 标签拖放到 Hercules Stream 100 图片的黄光区域。您可以使用音轨对应的编码器来调节音轨的音量。

○ Mute (静音): 可用于使声音静音。将 Mute 标签拖放到 Hercules Stream 100 图片的蓝光区域。您可以使用该音轨对应的操作按钮来静音该音轨。

1. 此时，右侧将打开一个面板。您可以命名音轨或操作，为音量计分配图标或更改其颜色。

Hercules Stream Control Hercules Settings Page 1 Page 2 Volume Music Refresh Open Windows audio settings Hercules Clear all slots

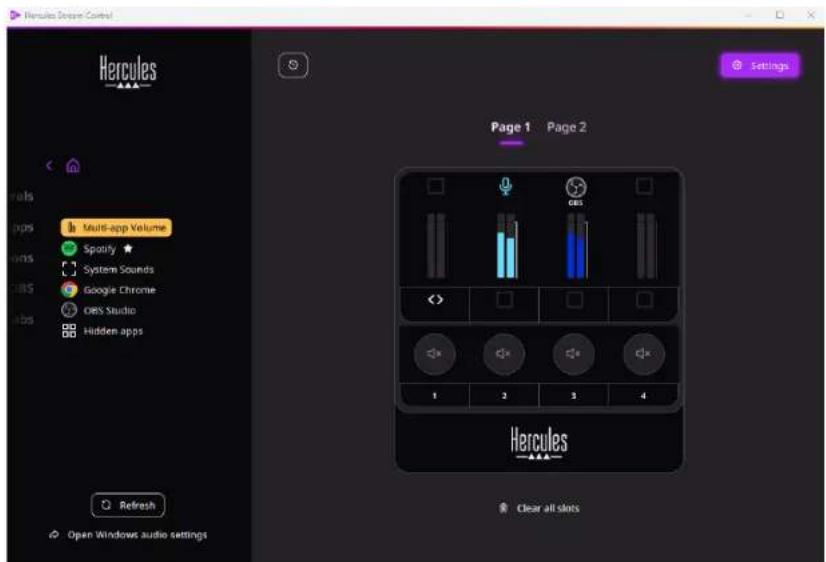

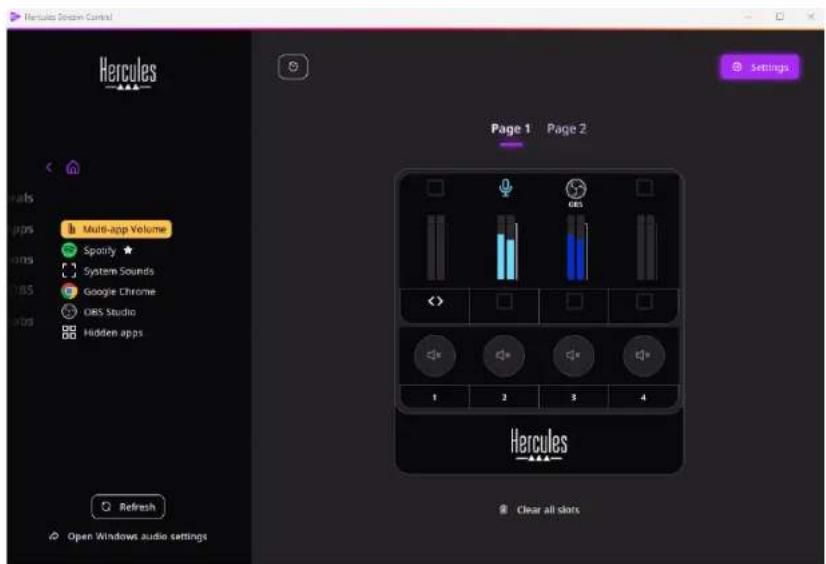

特殊功能：

- (多应用音量): 可用于将多个应用添加

到单个音轨并通过同一个音量旋钮控制这些应用。将 Multi-app Volume 标签拖放到 Hercules Stream 100 图片的黄光区域。在右侧面板中，选择您要分组到该音轨的应用。

- ☆可用于将某个应用固定到列表中。该应用将永远都会显示在列表中，即使它并未启动。

- 可用于从列表中隐藏某个应用。该应用将仅显示在 Hidden apps 用) 子菜单中。

Hercules Dream Control Page 1 Page 2 Multi-app Volume Spotify ★ System Sounds Google Chrome CBS Studio Hidden apps Refresh Open Windows audio settings Settings Hercules Clear all slots

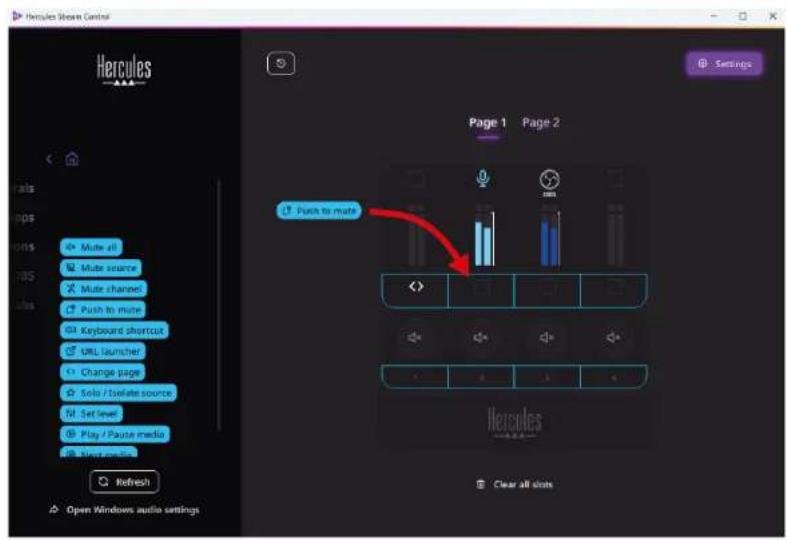

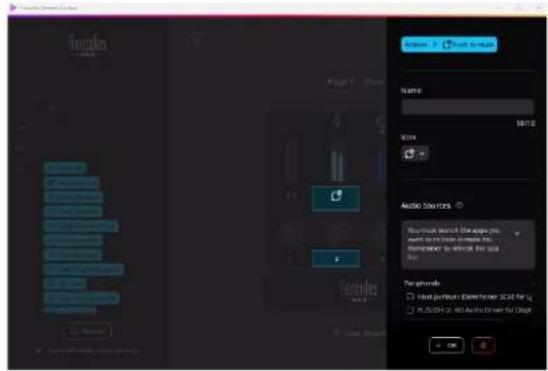

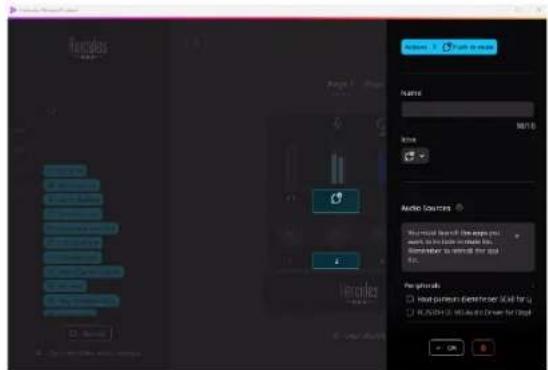

Actions (操作)

Actions（操作）菜单列出所有可分配到 Hercules Stream 100 上操作按钮 1 到 4 的操作。

要分配操作，只需将标签拖放到 Hercules Stream 100 图片的蓝光区域。

通过右侧的面板，您可以为操作分配名称和图标并配置操作（如果可以配置该操作的话）。

Mute source (静音音频源): 静音列表中选中的所有音频源。

Mute channel (静音声道): 静音列表中选中的所有声道。

Push to mute (按压静音): 只要相应的操作按钮处于按下状态, 即会静音列表中选中的所有音频源。

Keyboard shortcut (键盘快捷键): 启动键盘快捷键。

URL launcher (URL 启动器): 打开互联网页面并启动您输入的 URL。

Change page (换页): 更换 Hercules Stream 100 和 Hercules Stream Control 中的页面。

☆ Solo / Isolate source (单一 / 孤立音频源): 静音除选中音频源之外的所有其他音频源。

Set level (设置音量): 将所选音频源或音轨的音量设置为预设水平。

Play / Pause media (播放 / 暂停媒体): 播放或暂停音轨。

@ Next media (下一媒体): 播放播放列表中的下一个媒体音轨。

@ Previous media (上一媒体): 播放播放列表中的上一个媒体音轨。

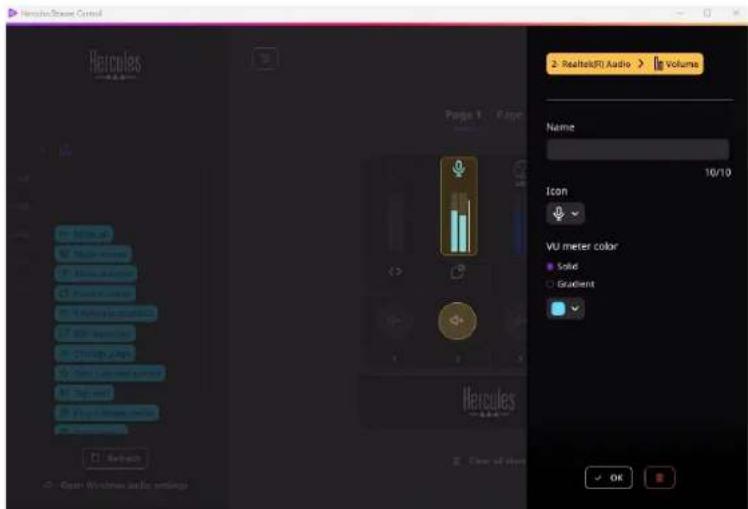

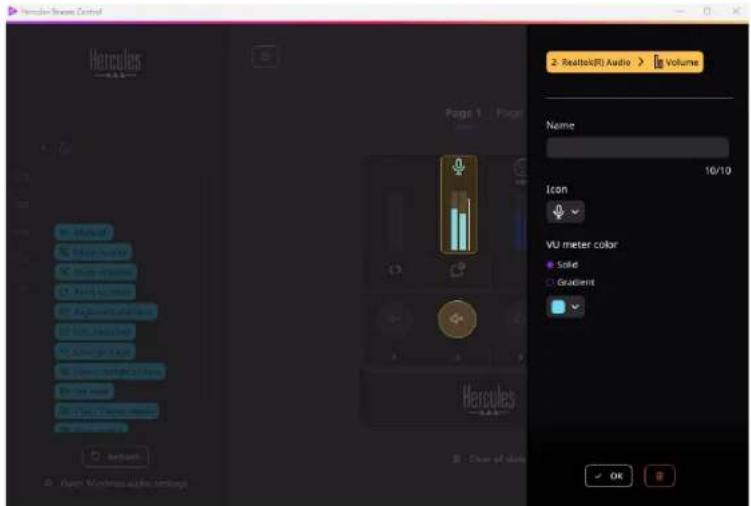

定制

向 Hercules Stream 100 添加项目时，Hercules Stream Control 应用的右侧会显示一个自定义和配置菜单，允许您添加或修改该项目的各种特征。

Name (名称): 可用于分配名称（最长 10 个字符，允许使用大写和小写字母）。

Icon (图标): 可用于分配图标。可以从 Graphics settings (图形设置) 中将自定义图标添加到图标库。

VU meter color (音量计颜色): 仅适用于音量计, 可用于设置音量计的颜色并显示纯色或渐变色。

Hercules Stream Control Hercules Page 1 | Copy Volume Name 10/10 Icon VU meter color Solid Gradient OK Clean Windows audio settings

可以填写或修改其他字段或特征，以配置操作。

第三方应用

Hercules Stream Control 应用可以连接到第三方，以控制特定元素。

要了解如何将第三方应用连接到 Hercules Stream Control，请参阅 Server access (服务器访问) 部分。

OBS

OBS 是一款视频录制和直播应用，用于通过场景系统管理多个媒体源。

管理 OBS 中的音频音量:

- General volume (通用音量): 控制 OBS 应用的通用音量。

将标签拖放到 Hercules Stream 100 图片的黄光区域。

- 控制 OBS 应用中的特定音轨。

此时会显示两个标签:

○ Volume (音量): 可用于控制音量。将

Volume 标签拖放到 Hercules Stream 100

图片的黄光区域。您可以使用音轨对应的编码器来调节音轨的音量。

○ Mute (静音): 可用于使声音静音。将

Mute 标签拖放到 Hercules Stream 100 图

片的蓝光区域。您可以使用该音轨对应的操

作按钮来静音该音轨。

分配操作

将蓝色标签拖放到 Hercules Stream 100 图片的蓝光区域。您可以使用该音轨对应的操作按钮来启动操作。

• Play audio file (播放音频文件): 可用于从 OBS 场景中选择音频文件并播放该文件。
• Scene Switch (场景切换): 可用于选择之前在 OBS 应用中创建的场景并启动该场景。
• Filter ON/OFF (滤波器开/关): 可用于选择要与 OBS 源相关联的滤波器并启用该滤波器。
• Toggle recording (切换录制): 可用于开始和停止通过 OBS 应用录制音频/视频流媒体。
• ▷ Start/stop streaming (开始/停止直播): 可用于开始和停止通过 OBS 应用进行直播。

Streamlabs

Streamlabs 是一款视频录制和直播应用，用于通过场景系统管理多个媒体源。

管理 Streamlabs 中的音频音量:

- General volume (通用音量): 控制 Streamlabs 应用的通用音量。将标签拖放到 Hercules Stream 100 图片的黄光区域。

- [icon]：控制 Streamlabs 应用中的特定音轨。

此时会显示两个标签:

○ Volume (音量): 可用于控制音量。将 Volume 标签拖放到 Hercules Stream 100 图片的黄光区域。您可以使用音轨对应的编码器来调节音轨的音量。

○ Mute (静音): 使声音静音。将 Mute 标签拖放到 Hercules Stream 100 图片的蓝光区域。您可以使用该音轨对应的操作按钮来静音该音轨。

分配操作

将蓝色标签拖放到 Hercules Stream 100 图片的蓝光区域。您可以使用该音轨对应的操作按钮来启动操作。

• Scene Switch (场景切换): 可用于选择之前在 Streamlabs 应用中创建的场景。
• Toggle recording (切换录制): 可用于开始和停止通过 Streamlabs 应用录制音频/视频流媒体。
• ▷ Start/stop streaming (开始/停止直播): 可用于开始和停止通过 Streamlabs 应用进行直播。

Settings (设置)

Settings

Settings（设置）菜单允许您配置 Hercules Stream Control 应用。

- 添加图标并定义 ON/OFF 状态图标（支持的格式：.jpeg、.png 和 .svg；尺寸：32 x 32 像素（图标），480 x 272 像素（背景））；

- 添加和更改背景。

自定义图标：

默认情况下，当您使用 Hercules Stream Control 建议的图标时，则当触发某个操作时，操作图标会呈灰显状态，而当音轨静音时，音轨图标会出现斜杠。

您可以根据操作或音轨的状态定义要显示的图标：

- 未触发操作 / 正在播放音轨时：ON 状态图标；

- 操作进行中 / 音轨静音时：OFF 状态图标。

要设置 ON/OFF 状态图标，请:

- 在 My icon library (我的图标库) 中，单击 Add new custom icon (添加新自定义图标)。

- 选择一张图片。此图标将作为 ON 状态图标。

- 要设置 OFF 状态图标，请单击 ☑。

- 在 Edit icon (编辑图标) 窗口中, 单击 Add OFF state (添加 OFF 状态), 然后单击 + 以选择一张图片。

- 单击 Save (保存)。

图片必须是 .jpeg、.png 或 .svg 格式，尺寸为 32 x 32 像素。

Server access (服务器访问)

通过此子菜单，您可以将第三方应用连接到 Hercules Stream Control。

OBS:

1. 要将 OBS 链接到 Hercules Stream Control，请打开 OBS 应用。
2. 在工具选项卡中，选择 WebSocket 服务器设置。
3. 在插件设置中，勾选启用 WebSocket 服务器。
4. 在服务器设置中:

○ 在服务器端口中输入“4455”;
○勾选启用身份验证；
○ 在服务器密码框中设置服务器密码。

1. 单击应用，然后单击确定。
2. 在 Hercules Stream Control 的 OBS Access (OBS 访问) 部分，在 Server Port (服务器端口) 和 Server password (服务器密码) 中输入与 OBS 中相同的端口号和密码。
3. 单击 Save (保存)。

Streamlabs:

1. 要将 Streamlabs 链接到 Hercules Stream Control，请打开 Streamlabs 应用。
2. 要打开设置，请单击左侧菜单中的 🎨。
3. 选择 Remote Control (远程控制) 菜单。
4. 单击 Click to reveal (单击可显示)，以显示二维码，然后单击 Show details (显示详细信息)。
5. 复制 API 令牌。
6. 在 Hercules Stream Control 的 Streamlabs Access (Streamlabs 访问) 部分，在 Port (端口) 中输入与 Streamlabs 中相同的端口号并将 API 令牌粘贴到 API token (API 令牌) 中。
7. 单击 Save (保存)。

Hercules

技术支持

http://support.hercules.cn/

商标

Microsoft® Windows® 10/11 是 Microsoft Corporation 在美国和/或其他国家/地区的注册商标。

Open Broadcaster Software ^® (OBS) 是 Wizards of OBS LLC 的商标。

Streamlabs ^® 是 Logitech Services S.A. 的注册商标。

本文档中提及的所有其他商标和商品名称均受到应有的尊重，并且仍然是其各自所有者的资产。插图不具约束力。内容、插图和规格可能因国家/地区而异，并可能随时出现更改，恕不另行通知。

版权声明

未经 Guillemot Corporation S.A.（基利摩股份有限公司）明确书面同意，不得出于任何目的或利用电子、机械、电磁、手工抄写、影印、录制或其他任何方式复制、摘录、传播、转录本手册的任何部分，或将其存储在检索系统中或翻译成任何语言或计算机语言。

STREAM 100

AUDIO CONTROLLER

使用者手册

1. 包装清單 5
2. 技術規格 ……6
3. 安装....7

連接 Hercules Stream 100....7

下載 Hercules Stream Control....8

1. 功能....9

概覽....9

控制音軌....11

控制操作....14

連接埠和亮度按鈕 16

1. HERCULES STREAM CONTROL....17

主要功能.... 17

Peripherals (周邊) 17

Apps (應用).... 19

Actions (操作)....22

自訂 25

協力廠商應用....26

OBS 27

Streamlabs 29

Settings (設定).... 31

General settings (常規設定).... 31

Graphic settings (圖形設定).... 31

Server access (伺服器存取)....34

STREAM 100

AUDIO CONTROLLER

借助於 Hercules Stream 100 音訊控制器和專用的 Hercules Stream Control 應用，您可以在網際網路上直播內容時控制所使用的音訊源。

1. 包装清單

• Hercules Stream 100
• USB-A - USB-C 電源線
• Hercules Stream Control 應用的下載連結（位於包裝盒封口處）
• Hercules 和 Hercules Stream 貼紙
• 保修資訊卡

1 2 3 4 Hercules

您可以從 Hercules Stream 100 控制器的螢幕上撕下保護膜。您也可以不撕掉保護膜，只要它不干擾您使用控制器。

2. 技術規格

Hercules Stream Control 的系統要求如下:

• Windows® 10 或更新版本 (64 位)
• 4 GB 記憶體
• USB 2.0 埠

3. 安装

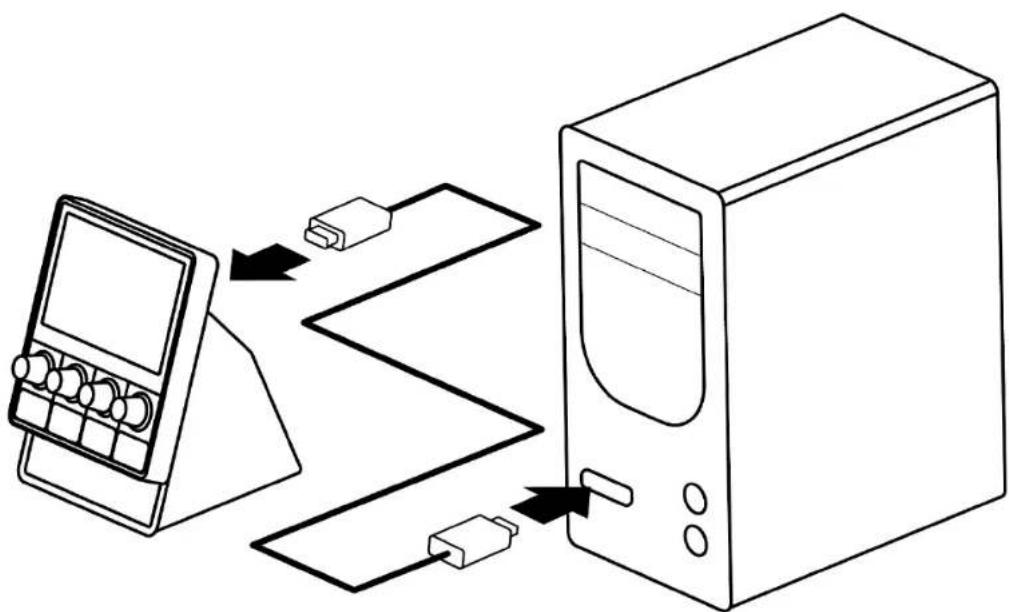

連接 Hercules Stream 100

1. 將 USB 連接線的一端連接到 Hercules Stream 100 背部的 USB 埠上，另一端連接到電腦上的某個 USB 埠。
2. Hercules Stream 100 螢幕上出現 Hercules 標誌。

請勿將 Hercules Stream 100 連接到 USB 集線器。

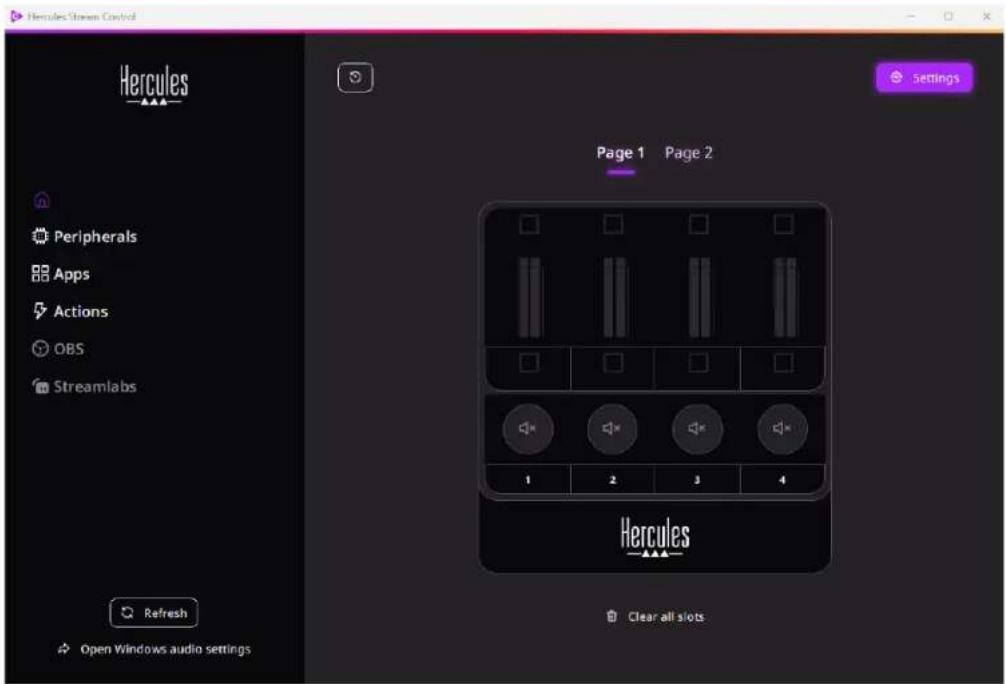

下載 Hercules Stream Control

1. 確保將 Hercules Stream 100 正確連接到電腦。
2. 瀏覽:

https://support.hercules.com/product/stream100。

1. 下載並安裝 Hercules Stream Control。
2. 開啟 Hercules Stream Control 應用，以設定 Hercules Stream 100。

1. 頁面 (顯示)
2. 音軌 (顯示)
3. 音軌圖示 (顯示)
4. 音量計 (顯示)
5. 音量條 (顯示)
6. 編碼器
7. 操作圖示 (顯示)
8. 操作按钮

9 10 11

1. USB 介面
2. 亮度調節按鈕

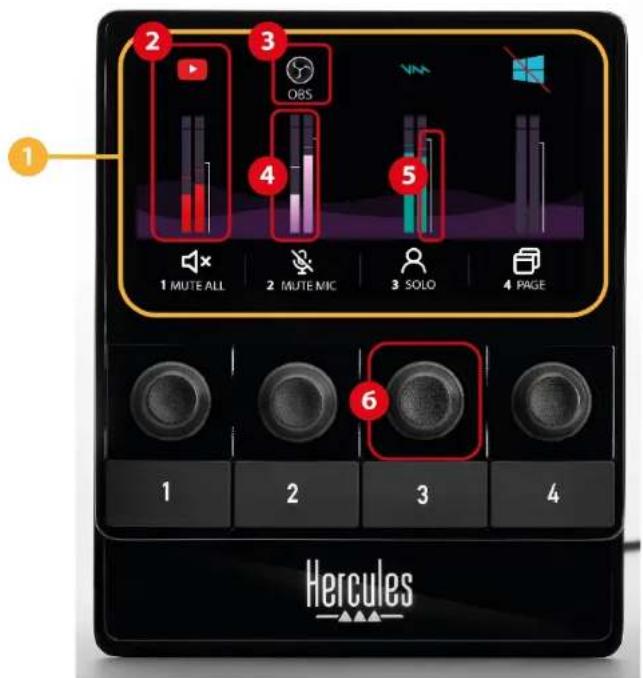

控制音軌

1 MUTE ALL 2 MUTE MIC 3 SOLO 4 PAGE Hercules

① 頁面（顯示）：Hercules Stream 100 有兩個顯示頁面，透過每個頁面的專用區域，您均可檢視四個音軌和四個操作。

要從一個頁面切換到另一個頁面，必須將 <> Change page (換頁) 操作分配到某個操作按鈕。有關詳細資訊，請參閱 Actions (操作) 部分。

② 音軌（顯示）：可以將一個或多個音訊源分配到一個音軌。每個音軌都有一個相關聯的編碼器，讓您能夠控制該音軌。 Hercules Stream 100 包含八個音軌，分入兩個頁面。

③ 音軌圖示（顯示）：可用於為音軌分配視覺提示。

- Icon (圖示): 預設情況下，在為音軌新增音訊源時，將會自動分配一個圖示。您可以將預設圖示替換為圖示庫中的另一個元素（預定義圖示或使用者新增的圖示）。

- Name (名稱): 用於為音軌命名。

使用編碼器時，會顯示對應音軌的音量百分比（而不是文字）並保持 1.5 秒鐘。

- 靜音音軌：預設情況下，圖示上會出現一根紅色斜杠。

如果您使用自訂圖示，則在靜音音軌時，會顯示 OFF 狀態圖示。要瞭解如何定義 ON 和 OFF 狀態圖示，請參閱自訂圖示部分。

- 不活動的音訊源：當分配到音軌的音訊源不活動或者在 Windows 中未被識別時，該圖示將呈灰顯狀態。

④ 音量計（顯示）：顯示音軌的音訊信號水準。當音軌靜音時，音量計呈灰顯狀態。
⑤ 音量條（顯示）：指示音軌的音量。
⑥ 編碼器：

- 轉動編碼器，可調節音軌的音量。

- 按下編碼器可啟用或停用音軌的聲音。

控制操作

OBS 1 MUTE ALL 7 MUTE MIC 3 SOLO 4 PAGE 1 2 8 3 4 Hercules

⑦ 操作圖示（顯示）：可用於為分配到相應操作按鈕的操作新增視覺提示。

- Icon (圖示): 預設情況下, 當正在執行操作時, 圖示為灰顯狀態。

如果您使用自訂圖示，則在執行操作時，會顯示 OFF 狀態圖示。要瞭解如何定義 ON 狀態圖示和 OFF 狀態圖示，請參閱自訂圖示部分。

- Name (名稱): 用於為分配的操作命名。當正在執行操作時, 圖示為灰顯狀態。

⑧ 操作按鈕：可用於啟用或停用分配到此按鈕的操作。

操作按鈕的狀態由 LED 指示:

• LED 熄滅：未為此按鈕分配任何操作。
• LED 亮起：為此按鈕分配了一個操作。
• LED 閃爍：正在執行一個操作。

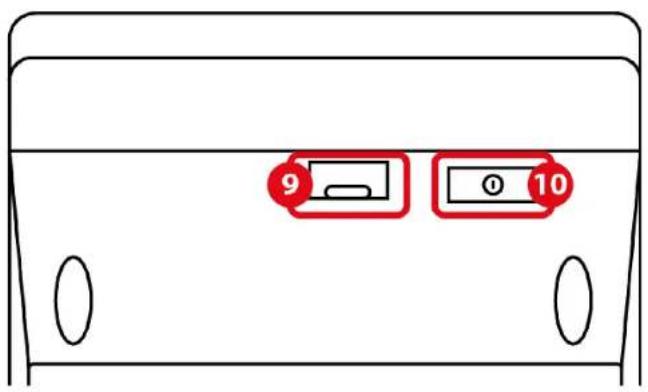

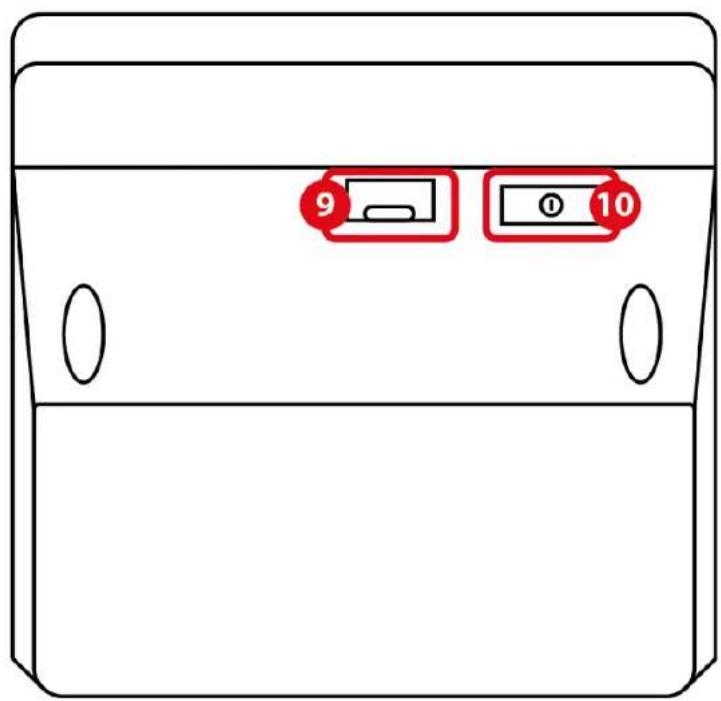

連接埠和亮度按鈕

9 10

⑨ USB 介面: 允許您使用 USB-A - USB-C 電源線將 Hercules Stream 100 連接到電腦。

⑩ 亮度調節按鈕：

- 短按：增大螢幕的亮度。如果光強設定為最大值，短按會使光強復原到最小值。

- 長按：使螢幕進入睡眠模式，而不會關閉音訊功能。

5. Hercules Stream Control

第一次啟動時，將會顯示教程，告訴您如何使用 Hercules Stream Control。要再次觀看教程，請按一下 Settings (設定)，然後按一下 Restart tutorial (重新啟動教程)。

主要功能

Peripherals (周邊)

Peripherals

Peripherals (周邊) 功能表列出連接到電腦且被 Windows 識別的所有音訊裝置。這些聲道分為兩個類別：

• RECORDING (錄音): 可用於錄製音訊的所有裝置 (USB 麥克風、音效卡等)。
• PLAYBACK (播放): 所有可用於播放音訊的裝置 (音箱、耳機、音效卡)。

要使用 Hercules Stream 100 控制裝置，請:

1. 按一下清單中的某個裝置。
2. 此時會顯示兩個標籤：

○ Volume (音量): 可用於控制音量。將 Volume 標籤拖放到 Hercules Stream 100 圖片的黃光區域。您可以使用音軌對應的編碼器來調節音軌的音量。

○ Mute (靜音): 可用於使聲音靜音。將 Mute 標籤拖放到 Hercules Stream 100 圖片的藍光區域。您可以使用該音軌對應的操作按鈕來靜音該音軌。

1. 此時，右側將開啟一個面板。您可以命名音軌或操作，為音量計分配圖示或變更其顏色。

Apps（應用）功能表列出使用者電腦上所有輸出可被 Windows 識別的音訊流的應用。

要使用 Hercules Stream 100 控制應用，請：

1. 按一下列表中的某個應用。如果您要分配的應用不在列表中，請啟動該應用，對於網際網路瀏覽器或音樂應用，如有必要的話，請播放一個媒體檔案。

2. 此時會顯示兩個標籤：

○ Volume (音量): 可用於控制音量。將 Volume 標籤拖放到 Hercules Stream 100 圖片的黃光區域。您可以使用音軌對應的編碼器來調節音軌的音量。

○ Mute (靜音): 可用於使聲音靜音。將 Mute 標籤拖放到 Hercules Stream 100 圖片的藍光區域。 您可以使用該音軌對應的操作按鈕來靜音該音軌。

1. 此時，右側將開啟一個面板。您可以命名音軌或操作，為音量計分配圖示或變更其顏色。

Hercules Stream Control Volume Music Page 1 Page 2 Refresh Open Windows audio settings Hercules Clear all slots

特殊功能:

• Multi-app Volume (多應用音量): 可用于將多個應用新增到單個音軌並透過同一個音量旋鈕控制這些應用。將
• Multi-app Volume 標籤拖放到 Hercules Stream 100 圖片的黃光區域。在右側面板中，選取您要分組到該音軌的應用。
• ☆可用于將某個應用固定到列表中。該應用將永遠都會顯示在清單中，即使它並未啟動。
• 可用於從列表中隱藏某個應用。該應用將僅顯示在 Hidden apps (隱藏的應用) 子功能表中。

Hercules Stream Control Page 1 Page 2 Settings Multi-app Volume Spotify ★ System Sounds Google Chrome CBS Studio Hidden apps Refresh Open Windows audio settings Hercules Clear all slars

Actions (操作)

Actions (操作) 功能表列出所有可分配到 Hercules Stream 100 上操作按鈕 1 到 4 的操作。

要分配操作，只需將標籤拖放到 Hercules Stream 100 圖片的藍光區域。

透過右側的面板，您可以為操作分配名稱和圖示並設定操作（如果可以設定該操作的話）。

Audio Hercules 1.0 Page 1 Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audiou Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio

Mute all (全部靜音): 靜音被 Windows 識別的所有音訊源。

Mute source (靜音音訊源)：靜音列表中選中的所有音訊源。

Mute channel (靜音聲道): 靜音列表中選中的所有聲道。

Push to mute (按壓靜音): 只要相應的操作按鈕處於按下狀態，即會靜音列表中選中的所有音訊源。

Keyboard shortcut (鍵盤快速鍵)：啟動鍵盤快速鍵。

URL launcher (URL 啟動器)：開啟網際網路頁面並啟動您輸入的網址。

<-> Change page (換頁): 更換 Hercules Stream 100 和 Hercules Stream Control 中的頁面。

☆ Solo / Isolate source (單一 / 孤立音訊源): 靜音除選中音訊源之外的所有其他音訊源。

Set level (設定音量): 將所選音訊源或音軌的音量設定為預設水準。

◎ Play / Pause media (播放 / 暫停媒體): 播放或暫停音軌。

@ Next media (下一個媒體): 播放播放清單中的下一個媒體音軌。

® Previous media (上一個媒體)：播放播放清單中的上一個媒體音軌。

自訂

向 Hercules Stream 100 新增專案時，Hercules Stream Control 應用的右側會顯示一個自訂和設定功能表，允許您新增或修改該項目的各種特徵。

Name (名稱): 可用於分配名稱（最長 10 個字元，允許使用大寫和小寫字母）。

Icon (圖示): 可用於分配圖示。可以從 Graphics settings (圖形設定) 中將自訂圖示新增到圖示庫。

VU meter color (音量計顏色): 僅適用于音量計, 可用于設定音量計的顏色並顯示純色或漸變色。

Hercules Page 1 - Page 2 Hercules Volume Name 10/10 Icon VU meter color Solid Gradient OK

可以填寫或修改其他欄位或特徵，以設定操作。

協力廠商應用

Hercules Stream Control 應用可以連接到協力廠商，以控制特定元素。

要瞭解如何將協力廠商應用連接到 Hercules Stream Control, 請參閱 Server access (伺服器存取) 部分。

OBS

OBS 是一款視訊錄製和直播應用，用於透過場景系統管理多個媒體源。

管理 OBS 中的音訊音量：

- General volume (一般音量): 控制 OBS 應用的一般音量。將標籤拖放到 Hercules Stream 100 圖片的黃光區域。

- [图标]：控制 OBS 應用中的特定音軌。

此時會顯示兩個標籤：

○ Volume (音量): 可用於控制音量。將 Volume 標籤拖放到 Hercules Stream 100 圖片的黃光區域。您可以使用音軌對應的編碼器來調節音軌的音量。

○ Mute (靜音): 可用於使聲音靜音。將 Mute 標籤拖放到 Hercules Stream 100 圖片的藍光區域。 您可以使用該音軌對應的操作按鈕來靜音該音軌。

分配操作

將藍色標籤拖放到 Hercules Stream 100 圖片的藍光區域。 您可以使用該音軌對應的操作按鈕來啟動操作。

• Play audio file (播放音訊檔案): 可用於從 OBS 場景中選取音訊檔案並播放該檔案。
• Scene Switch (場景切換): 可用於選取之前在 OBS 應用中建立的場景並啟動該場景。
• Filter ON/OFF (濾波器開/關)：可用於選取要與 OBS 源相關聯的濾波器並啟用該濾波器。
• Ⓑ Toggle recording (切換錄製): 可用於開始和停止透過 OBS 應用錄製音訊/視訊串流。
• ▷ Start/stop streaming (開始/停止直播): 可用於開始和停止透過 OBS 應用進行直播。

Streamlabs

Streamlabs 是一款視訊錄製和直播應用，用於透過場景系統管理多個媒體源。

管理 Streamlabs 中的音訊音量:

- General volume (一般音量): 控制 Streamlabs 應用的一般音量。將標籤拖放到 Hercules Stream 100 圖片的黃光區域。

- [10]: 控制 Streamlabs 應用中的特定音軌。

此時會顯示兩個標籤：

○ Volume (音量): 可用於控制音量。將 Volume 標籤拖放到 Hercules Stream 100 圖片的黃光區域。您可以使用音軌對應的編碼器來調節音軌的音量。

○ Mute (靜音): 使聲音靜音。將 Mute 標籤拖放到 Hercules Stream 100 圖片的藍光區域。您可以使用該音軌對應的操作按鈕來靜音該音軌。

分配操作

將藍色標籤拖放到 Hercules Stream 100 圖片的藍光區域。

您可以使用該音軌對應的操作按鈕來啟動操作。

• Scene Switch (場景切換): 可用於選取之前在 Streamlabs 應用中建立的場景。
• Toggle recording (切換錄製)：可用於開始和停止透過Streamlabs應用錄製音訊/視訊串流。
• ▷ Start/stop streaming (開始/停止直播): 可用於開始和停止透過 Streamlabs 應用進行直播。

Settings (設定)

Settings

Settings (設定) 功能表允許您設定 Hercules Stream Control 應用。

General settings (常規設定)

透過此子功能表，您可以：

• 選取應用的語言；
• 再次觀看教程；
• 更新 Hercules Stream Control 應用和 Hercules Stream 100 韌體;
• 瀏覽法律資訊連結。

Graphic settings (圖形設定)

透過此子功能表，您可以：

• 變更音量計和操作區域的外觀；
• 新增圖示並定義 ON/OFF 狀態圖示（支援的格式：.jpeg、.png 和 .svg；尺寸：32 x 32 像素（圖示），480 x 272 像素（背景））；
• 新增和變更背景。

自訂圖示：

預設情況下，當您使用 Hercules Stream Control 建議的圖示時， 則當觸發某個操作時，操作圖示會呈灰顯狀態，而當音軌靜音時， 音軌圖示會出現斜杠。

您可以根據操作或音軌的狀態定義要顯示的圖示：

• 未觸發操作 / 正在播放音軌時：ON 狀態圖示；
• 操作進行中 / 音軌靜音時：OFF 狀態圖示。

要設定 ON/OFF 狀態圖示，請：

- 在 My icon library (我的圖示庫) 中，按一下 Add new custom icon (新增自訂圖示)。

- 選取一張圖片。此圖示將作為 ON 狀態圖示。

- 要設定 OFF 狀態圖示，請按一下 ☑。

- 在 Edit icon (編輯圖示) 視窗中, 按一下 Add OFF state (新增 OFF 狀態), 然後按一下 + 以選取一張圖片。

- 按一下 Save (儲存)。

圖片必須是 .jpeg、.png 或 .svg 格式，尺寸為 32 x 32 像素。

Server access (伺服器存取)

透過此子功能表，您可以將協力廠商應用連接到 Hercules Stream Control。

OBS:

1. 要將 OBS 連結到 Hercules Stream Control，請開啟 OBS 應用。
2. 在工具索引標籤中，選取 WebSocket 伺服器設定。
3. 在外掛程式設定中，勾選啟用 WebSocket 伺服器。
4. 在伺服器設定中：

○ 在伺服器連線埠中輸入「4455」；
○ 勾選啟用認證；
○ 在伺服器密碼框中設定伺服器密碼。

1. 按一下套用，然後按一下確定。
2. 在 Hercules Stream Control 的 OBS Access (OBS 存取) 部分，在 Server Port（伺服器連線埠）和 Server password（伺服器密碼）中輸入與 OBS 中相同的連線埠號碼和密碼。
3. 按一下 Save (儲存)。

Streamlabs:

1. 要將 Streamlabs 連結到 Hercules Stream Control，請開啟 Streamlabs 應用。
2. 要開啟設定，請按一下左側功能表中的
3. 選取遙控器功能表。
4. 按一下按一下可顯示，以顯示 QR 碼，然後按一下顯示詳細資料。
5. 複製 API 權杖。
6. 在 Hercules Stream Control 的 Streamlabs Access (Streamlabs 存取) 部分，在 Port (連線埠) 中輸入與 Streamlabs 中相同的連線埠號碼並將 API 權杖粘貼到 API token (API 權杖) 中。
7. 按一下 Save (儲存)。

Hercules

技術支援

https://support.hercules.com

商標

Microsoft® Windows® 10/11 是 Microsoft Corporation 在美國和/或其他國家/地區的註冊商標。

Open Broadcaster Software® (OBS) 是 Wizards of OBS LLC 的商標。

Streamlabs® 是 Logitech Services S.A. 的註冊商標。

本文檔中提及的所有其他商標和商品名稱均受到應有的尊重，並且仍然是其各自所有者的資產。插圖不具約束力。內容、插圖和規格可能因國家/地區而異，並可能隨時出現變更，恕不另行通知。

著作權聲明

未經 Guillemot Corporation S.A.（基利摩股份有限公司）明確書面同意，不得出於任何目的或利用電子、機械、電磁、手工抄寫、影印、錄製或其他任何方式複製、摘錄、傳播、轉錄本手冊的任何部分，或將其儲存在檢索系統中或翻譯成任何語言或電腦語言。

STREAM 100

AUDIO CONTROLLER

사용설명서
