MANUALE UTENTE STREAM 100 HERCULES

Collegamento di Hercules Stream 100 ......7

Download di Hercules Stream Control......8

1. FUNZIONALITÀ......9

Panoramica 9

Controllo delle tracce....11

Controllo delle azioni 14

Porta di collegamento e pulsante

luminosità 16

1. HERCULES STREAM CONTROL......17

Funzioni principali....17

Peripherals (Periferiche) 17

Apps (App)....19

Actions (Azioni)....22

Personalizzazione....25

App di parti terze 26

OBS....27

Streamlabs 29

Settings (Impostazioni) 31

General settings (Impostazioni generali).31

Graphic settings (Impostazioni grafiche).31

Server access (Accesso al server)......34

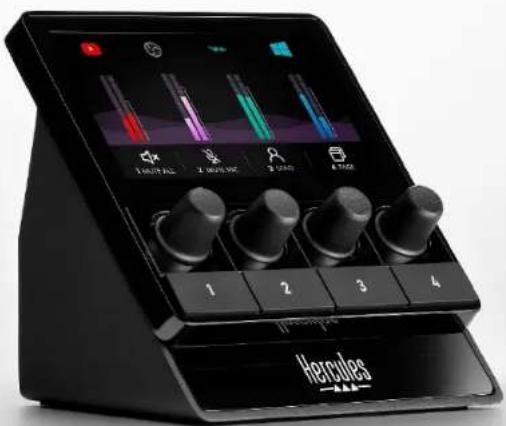

STREAM 100

AUDIO CONTROLLER

Con il controller audio Hercules Stream 100 e la app dedicata Hercules Stream Control, puoi controllare le sorgenti sonore utilizzate nei live streaming su internet.

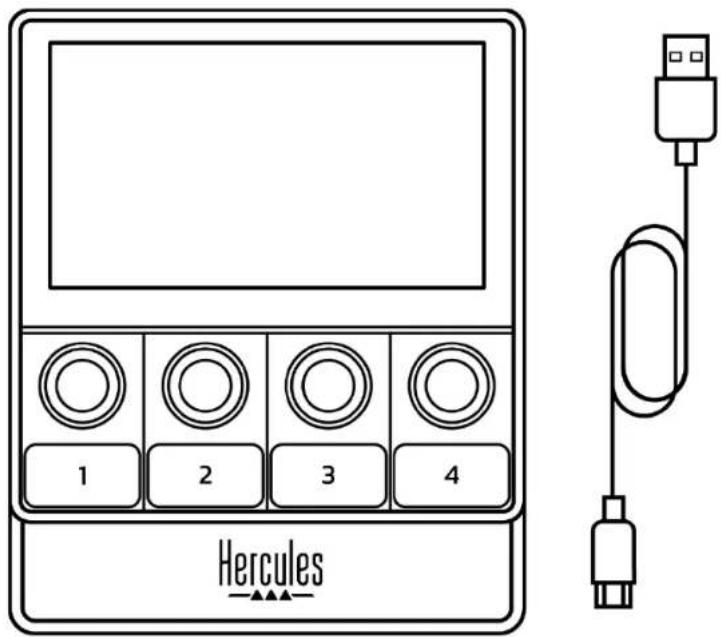

1. Contenuto della confezione

• Hercules Stream 100
• Cavo di alimentazione USB-A - USB-C
• Link per scaricare la app Hercules Stream Control (sul lembo della confezione)
• Adesivi Hercules e Hercules Stream
• Volantino sulla garanzia

1 2 3 4 Hercules

Puoi rimuovere la pellicola protettiva presente sullo schermo del controller Hercules Stream 100. Puoi anche lasciarla dov'è, poiché non interferisce con l'uso del controller.

2. Caratteristiche tecniche

Requisiti di sistema per Hercules Stream Control:

• Windows® 10 o più recente (64 bit)
• 4 GB di RAM
• Porta USB 2.0

3. Installazione

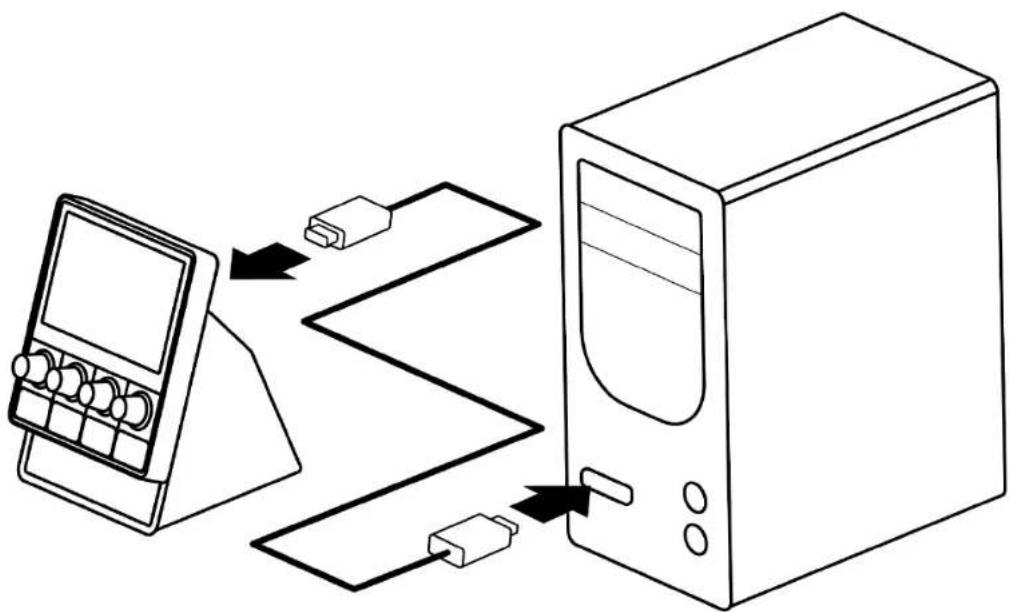

Collegamento di Hercules Stream 100

1. Collega il cavo USB alla porta USB presente sul retro del tuo Hercules Stream 100 e quindi a una porta USB del tuo computer.

2. Sullo schermo del tuo Hercules Stream 100 apparirà il logo Hercules.

1. Assicurati che il tuo Hercules Stream 100 sia correttamente collegato al tuo computer.
2. Visita la pagina:

1. Pagina (display)
2. Traccia (display)
3. Icona traccia (display)
4. VU meter (display)
5. Barra del volume (display)
6. Manopola
7. Icona azione (display)
8. Pulsante azione

9 10 11

1. Connettore USB
2. Pulsante regolazione luminosità

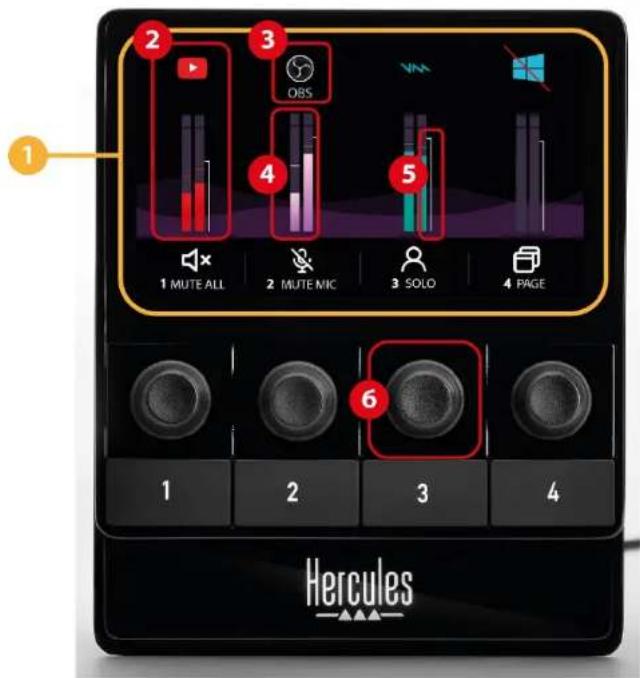

Controllo delle tracce

1 MUTE ALL 2 MUTE MIC 3 SOLO 4 PAGE Hercules

① Pagina (display): lo schermo di Hercules Stream 100 si compone di due pagine, ciascuna delle quali ti permette di visualizzare quattro tracce e quattro azioni nell'area dedicata.

Per passare da una pagina all'altra, l'azione (Cambia pagina) dovrà essere assegnata a un pulsante azione. Per ulteriori informazioni, consulta il paragrafo Actions (Azioni).

② Traccia (display): a una traccia possono essere assegnate una o più sorgenti sonore. A ciascuna traccia è abbinata una manopola, tramite la quale potrai controllare la relativa traccia. Hercules Stream 100 dispone di otto tracce, suddivise in due pagine.

③ Icona traccia (display): ti permette di attribuire a una traccia un particolare riferimento visivo.

- Icon (Icona): per default, quando una sorgente audio viene aggiunta a una traccia, viene automaticamente assegnata un'icona. Puoi cambiare l'icona predefinita con un altro elemento presente nella libreria delle icone (un'icona predefinita o un'icona aggiunta dall'utente).

- Name (Nome): ti permette di attribuire un nome alla traccia.

Quando viene utilizzata una manopola, al posto del testo viene visualizzata, per 1,5 secondi, la percentuale del volume della traccia corrispondente.

- Silenzia traccia: per default, sull'icona compare una barra rossa.

Se stai utilizzando un'icona personalizzata, quando silenzi la traccia viene visualizzata l'icona per lo stato OFF. Per scoprire come scegliere un'icona per gli stati ON e OFF, consulta il paragrafo Icona personalizzata.

- Sorgente sonora inattiva: quando le sorgenti audio assegnate a una traccia risultano inattive o non riconosciute da Windows, la relativa icona viene disattivata.

④ VU meter (display): visualizza il livello del segnale della traccia audio. A traccia silenziata, il VU meter risulta disattivato.
⑤ Barra del volume (display): indica il volume della traccia.
⑥ Manopola:

- Ruota la manopola per regolare il volume della traccia.

- Premi la manopola per attivare o disattivare il suono della traccia.

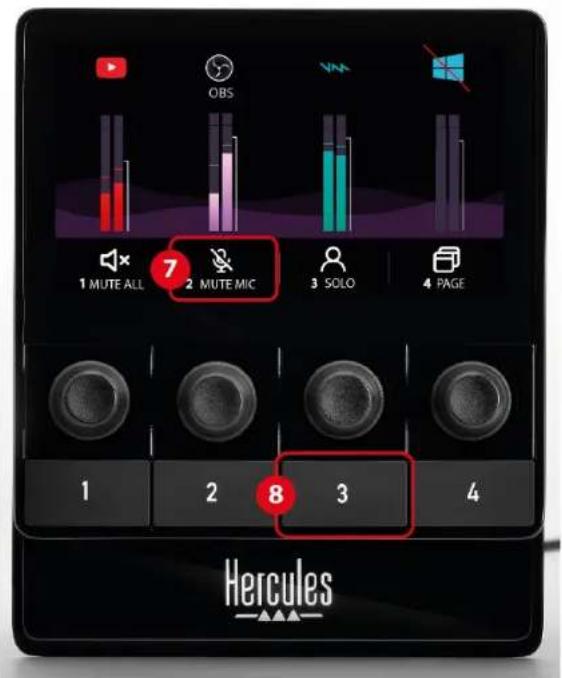

Controllo delle azioni

OBS 1 MUTE ALL 7 MUTE MIC 3 SOLO 4 PAGE 1 2 8 3 4 Hercules

⑦ Icona azione (display): ti permette di aggiungere un riferimento visivo per l'azione assegnata al relativo pulsante azione.

- Icon (Icona): per default, mentre viene eseguita l'azione, l'icona corrispondente viene disattivata.

Se stai utilizzando un'icona personalizzata, quando l'azione viene eseguita, viene visualizzata l'icona per lo stato OFF. Per sapere come scegliere un'icona per lo stato ON e una per lo stato OFF, consulta il paragrafo Icona personalizzata.

- Name (Nome): ti permette di dare un nome all'azione assegnata. Mentre l'azione viene eseguita, il testo viene disattivato.

⑧ Pulsante azione: ti permette di attivare o disattivare l'azione assegnata al pulsante in questione.

Lo stato del pulsante azione viene indicato tramite un LED:

• LED spento: al pulsante non è stata assegnata alcuna azione.
• LED acceso: al pulsante è stata assegnata un'azione.
• LED lampeggiante: un'azione è in fase di esecuzione.

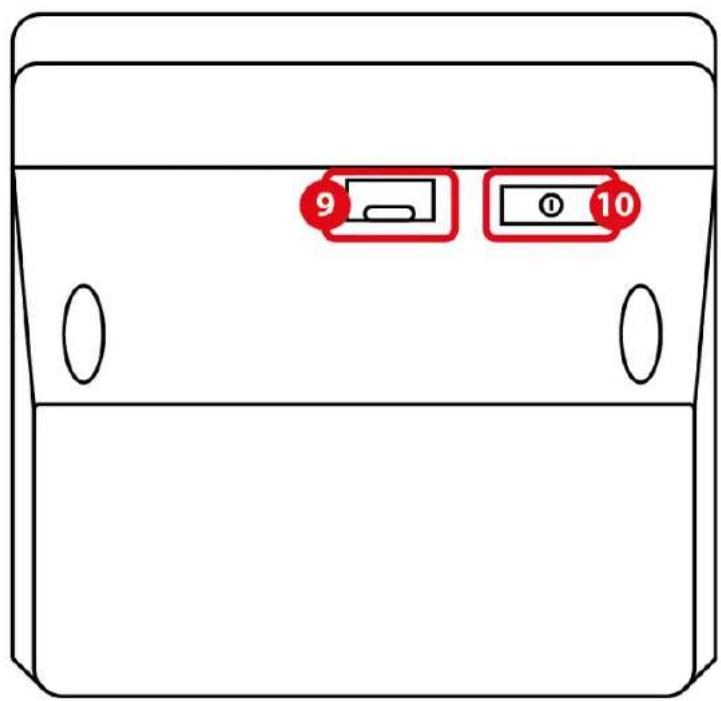

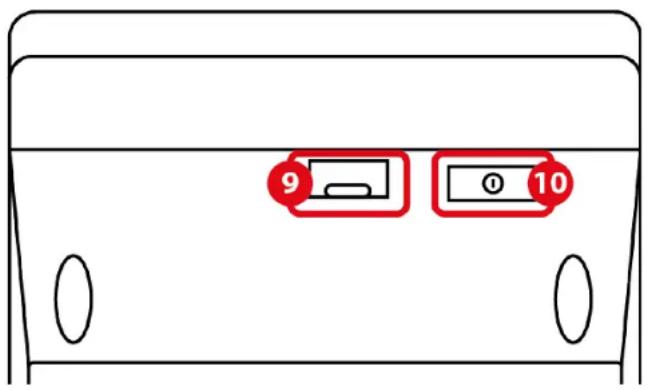

Porta di collegamento e pulsante luminosità

9 10

⑨ Connettore USB: ti permette di collegare Hercules Stream 100 a un computer utilizzando il cavo di alimentazione USB-A – USB-C.

⑩ Pulsante regolazione luminosità:

• Pressione breve: aumenta la luminosità dello schermo. Se l'intensità della luce è al massimo, una breve pressione farà tornare l'intensità della luce al minimo.
• Pressione prolungata: sospende l'attività dello schermo senza spegnere le funzioni audio.

5. Hercules Stream Control

Al primo avvio, comparirà un tutorial che ti mostrerà come utilizzare Hercules Stream Control. Per rivedere il tutorial, clicca su Settings (Impostazioni) e quindi su Restart tutorial (Riavvia tutorial).

Funzioni principali

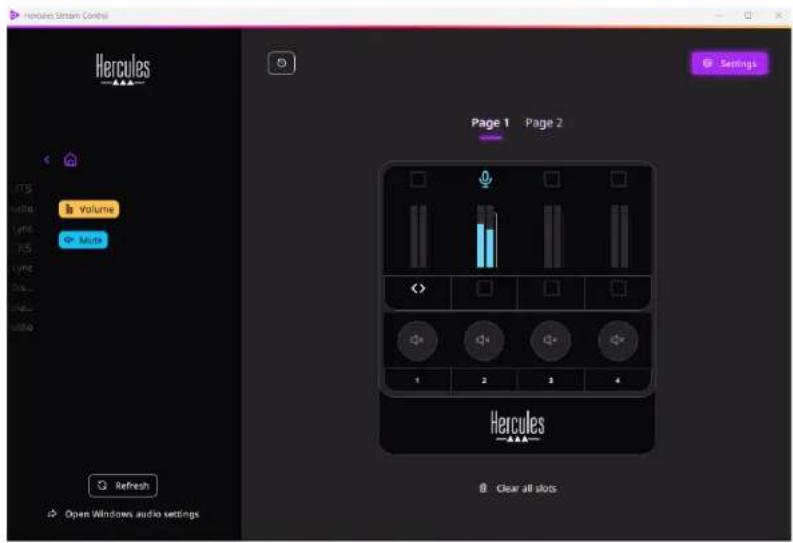

Peripherals (Periferiche)

Peripherals

Il menu Peripherals (Periferiche) elenca tutte le periferiche audio collegate al computer e riconosciute da Windows. Vengono raggruppate in due categorie:

- RECORDING (REGISTRAZIONE): tutte le periferiche che ti permettono di registrare dei suoni (microfoni USB, schede audio, ecc.).

- PLAYBACK (RIPRODUZIONE): tutte le periferiche che ti permettono di ascoltare dei suoni (altoparlanti, cuffie, schede audio).

Per controllare una periferica con Hercules Stream 100:

1. Clicca su una periferica presente in elenco.

2. Vengono visualizzate due etichette:

Volume (Volume): ti permette di controllare il volume. Trascina l'etichetta Volume in un'area illuminata di giallo sull'immagine di Hercules Stream 100. Puoi regolare il volume utilizzando la manopola corrispondente alla traccia in questione.

○ Mute (Silenzia): ti permette di silenziare il suono. Trascina l'etichetta Mute in un'area illuminata di blu sull'immagine di Hercules Stream 100. Puoi silenziare il suono utilizzando il pulsante azione corrispondente alla traccia in questione.

1. Nella parte destra, si aprirà un pannello. Puoi dare un nome alla traccia o all'azione, assegnare un'icona o cambiare il colore del VU meter.

Hercules Stream Control Volume Mute Page 1 Page 2 Refresh Open Windows audio settings Hercules Clear all slots

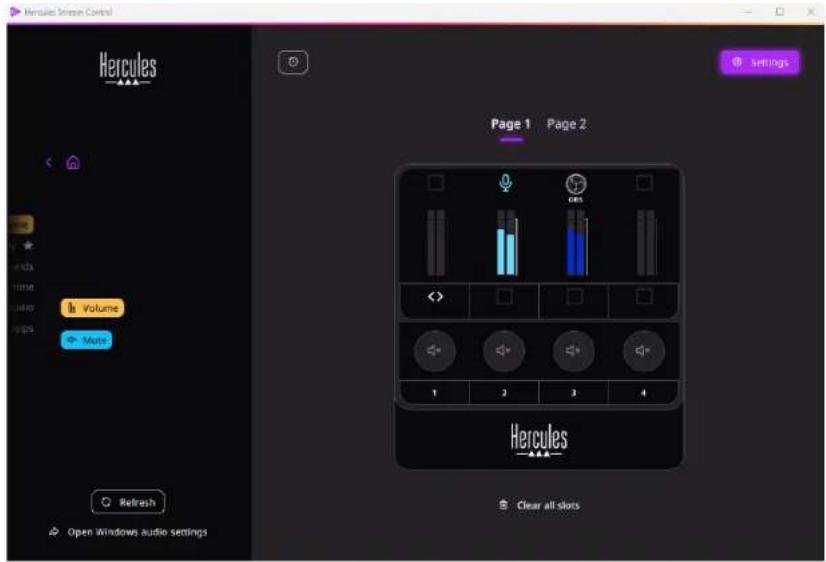

Apps (App)

Il menu Apps (App) elenca tutte le app che generano un flusso audio in uscita riconosciuto da Windows sul computer dell'utente.

Per controllare un'app con Hercules Stream 100:

1. Clicca su un'app presente nell'elenco. Se la app che desideri assegnare non si trova nell'elenco, avvia la app e, se necessario, per i browser internet o le app musicali, riproduci un file multimediale.

2. Vengono visualizzate due etichette:

○ Volume (Volume): ti permette di controllare il volume. Trascina l'etichetta in un'area illuminata di giallo sull'immagine di Hercules Stream 100. Puoi regolare il volume utilizzando la manopola corrispondente alla traccia in questione.

○ Mute (Silenzia): ti permette di silenziare il suono. Trascina l'etichetta in un'area illuminata di blu sull'immagine di Hercules Stream 100. Puoi silenziare il suono utilizzando il pulsante azione corrispondente alla traccia in questione.

1. Nella parte destra, si aprirà un pannello. Puoi dare un nome alla traccia o all'azione, assegnare un'icona o cambiare il colore del VU meter.

Hercules Engine Control Volume Mute Page 1 Page 2 Hercules Clear all slots Refresh Open Windows audio settings

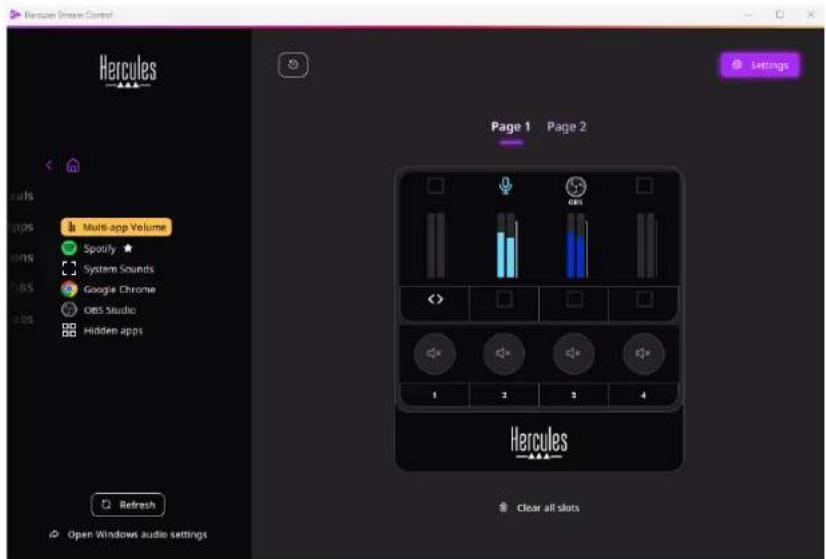

Funzioni specifiche:

- Multi-app Volume (Volume Multi-app): ti permettere di aggiungere più app a una singola traccia, controllandole tramite un'unica manopola volume.

Trascina l'etichetta in un'area

illuminata di giallo sull'immagine di Hercules Stream 100. Nel pannello a destra, seleziona le app che desideri raggruppare in questa traccia.

- ☆: ti permette di fissare una app nell'elenco. Questa comparirà sempre, anche se non è stata avviata.

- 🔒: ti permette di nascondere una app dall'elenco. Questa apparirà soltanto nel sottomenu Hidden apps (App nascoste).

Hercules Stream Control Page 1 Page 2 Settings Multi-app Volume Spotify ★ System Sounds Google Chrome CBS Studio Hidden apps Refresh Open Windows audio settings Hercules Clear all slots

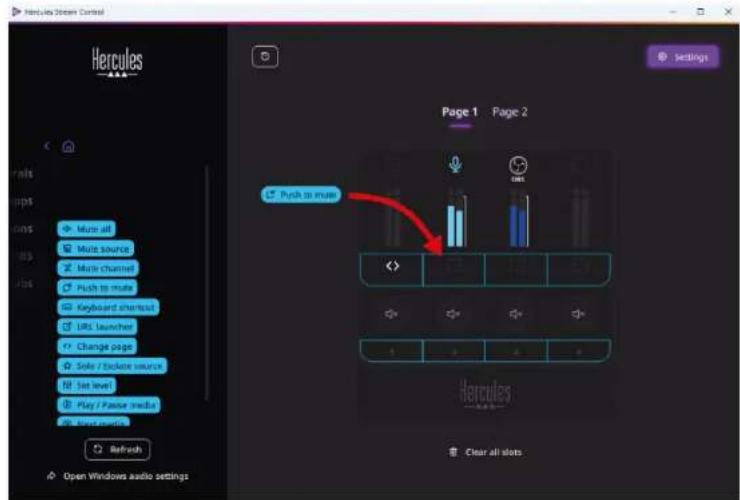

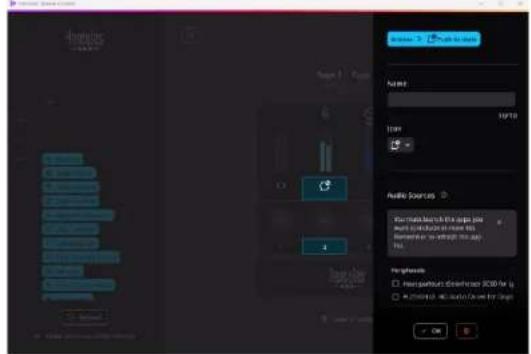

Actions (Azioni)

Il menu Actions (Azioni) elenca tutte le azioni assegnabili ai pulsanti azione da 1 a 4 di Hercules Stream 100.

Per assegnare un'azione, trascina semplicemente un'etichetta in un'area illuminata di blu sull'immagine di Hercules Stream 100.

Il pannello a destra ti permette di attribuire un nome e un'icona all'azione, oltre a configurarla (qualora l'azione possa essere configurata).

Mute all (Silenzia tutte): silenzia tutte le sorgenti sonore riconosciute da Windows.

Mute source (Silenzia sorgente): silenzia tutte le sorgenti sonore selezionate nell'elenco.

Mute channel (Silenzia canale): silenzia tutti i canali audio selezionati nell'elenco.

Push to mute (Premi per silenziare): silenzia tutte le sorgenti sonore selezionate nell'elenco fintantoché verrà premuto il pulsante azione corrispondente.

Keyboard shortcut (Scorciatoia da tastiera): avvia una scorciatoia da tastiera.

URL launcher (Lettore URL): avvia una pagina internet e carica l'URL da te inserito.

Change page (Cambia pagina): cambia pagina su Hercules Stream 100 e in Hercules Stream Control.

☆ Solo / Isolate source (Sorgente Unica / Isolata): silenzia tutte le sorgenti sonore tranne la sorgente selezionata.

Set level (Imposta livello): regola a un livello preimpostato il volume delle sorgenti o delle tracce selezionate.

© Play / Pause media (Play / Pausa media): riproduce o mette in pausa un brano.

@ Next media (Media successivo): riproduce la successiva traccia multimediale della playlist.

Previous media (Media precedente): riproduce la precedente traccia multimediale della playlist.

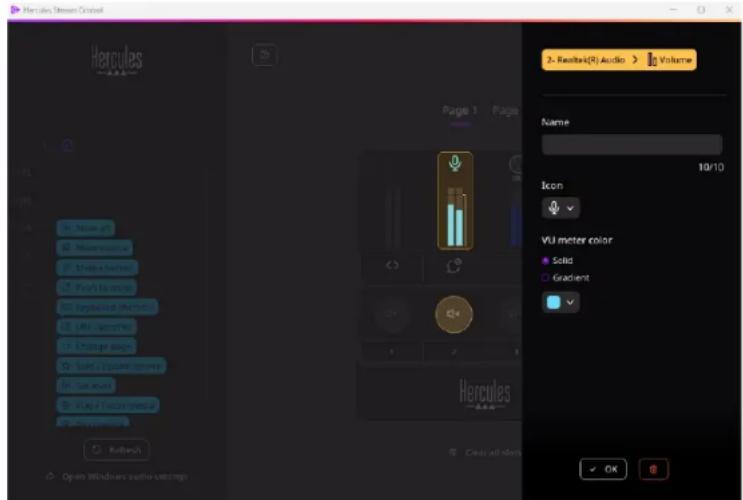

Personalizzazione

Quando viene aggiunto un elemento a Hercules Stream 100, sulla parte destra della app Hercules Stream Control compare menu di configurazione e personalizzazione, tramite il quale puoi aggiungere o modificare varie caratteristiche dell'elemento.

Name (Nome): ti permette di attribuire un nome (massimo 10 caratteri, sono consentite lettere maiuscole e minuscole).

Icon (Icona): ti permette di assegnare un'icona. Alla libreria delle icone possono essere aggiunte icone personalizzate tramite Graphics settings (Impostazioni grafiche).

VU meter color (Colore VU meter): riservato ai soli VU meter, ti permette di scegliere il colore del VU meter e la relativa visualizzazione sfumata o a tinta unita.

Hercules Stream Control Hercules Page 1 Page 2 - Realtek(P) Audio > Volume Name 10/10 Icon VU meter color Solid Gradient Hercules Open Windows audio settings

Per configurare l'azione, possono essere riempiti o modificati altri campi o caratteristiche.

App di parti terze

La app Hercules Stream Control si può collegare a svariate app di parti terze per controllarne alcuni elementi.

Per sapere come collegare app di parti terze a Hercules Stream Control, ti invitiamo a consultare il paragrafo Server access (Accesso al server).

OBS

OBS

OBS è una app di registrazione e streaming video per la gestione di più sorgenti multimediali attraverso un sistema a temi.

Gestione dei volumi audio in OBS:

• General volume (Volume generale): regola il volume generale della app OBS. Trascina l'etichetta in un'area illuminata di giallo sull'immagine di Hercules Stream 100.
• 📄: controlla una particolare traccia dalla app OBS. Vengono visualizzate due etichette:

○ Volume (Volume): ti permette di regolare il volume. Trascina l'etichetta in un'area illuminata di giallo sull'immagine di Hercules Stream 100. Puoi regolare il volume tramite la manopola corrispondente alla traccia in questione.

○ Mute (Silenzia): ti permette di silenziare il suono. Trascina l'etichetta Mute in un'area illuminata di blu sull'immagine di Hercules Stream 100. Puoi silenziare il suono utilizzando il pulsante azione corrispondente alla traccia in questione.

Assegnare un'azione

Trascina un'etichetta blu in un'area illuminata di blu sull'immagine di Hercules Stream 100. Puoi attivare l'azione utilizzando il pulsante azione corrispondente alla traccia in questione.

• Play audio file (Riproduci file audio): ti consente di selezionare e riprodurre un file audio da un tema di OBS.
• Scene Switch (Cambia Tema): ti permette di selezionare e avviare un tema precedentemente creato nella app OBS.
• Filter ON/OFF (Filtro ON/OFF): ti permette di selezionare e attivare un filtro da associare a una sorgente di OBS.
• Ⓑ Toggle recording (Attiva registrazione): ti permette di avviare e interrompere la registrazione del flusso audio/video tramite la app OBS.
• ▷ Start/stop streaming (Avvia/interrompi stream): ti permette di avviare e interrompere il live streaming tramite la app OBS.

Streamlabs

Streamlabs è una app di registrazione e streaming video per la gestione di più sorgenti multimediali attraverso un sistema a temi.

Gestione dei volumi audio in Streamlabs:

- General volume (Volume generale): regola il volume generale della app Streamlabs. Trascina l'etichetta in un'area illuminata di giallo sull'immagine di Hercules Stream 100.

- controlla una particolare traccia dalla app Streamlabs.

Vengono visualizzate due etichette:

○ Volume (Volume): ti permette di regolare il volume. Trascina l'etichetta in un'area illuminata di giallo sull'immagine di Hercules Stream 100. Puoi regolare il volume tramite la manopola corrispondente alla traccia in questione.

○ Mute (Silenzia): silenzia il suono. Trascina l'etichetta in un'area illuminata di blu sull'immagine di Hercules Stream 100. Puoi silenziare il suono utilizzando il pulsante azione corrispondente alla traccia in questione.

Assegnare un'azione

Trascina un'etichetta blu in un'area illuminata di blu sull'immagine di Hercules Stream 100. Puoi attivare l'azione utilizzando il pulsante azione corrispondente alla traccia in questione.

• Scene Switch (Cambia tema): ti permette di selezionare un tema precedentemente creato nella app Streamlabs.
• Ⓑ Toggle recording (Attiva registrazione): ti permette di avviare e interrompere la registrazione del flusso audio/video tramite la app Streamlabs.
• (Avvia/interrompi stream): ti permette di avviare e interrompere il live streaming tramite la app Streamlabs.

Settings (Impostazioni)

Settings

Il menu Settings (Impostazioni) ti permette di configurare la app Hercules Stream Control.

General settings (Impostazioni generali)

Questo sottomenu ti consente di:

• selezionare la lingua della app;
• riguardare il tutorial;
• aggiornare la app Hercules Stream Control e il firmware di Hercules Stream 100;
• accedere ai link sulle informazioni legali.

Graphic settings (Impostazioni grafiche)

Questo sottomenu ti consente di:

• cambiare l'aspetto dei VU meter e dell'area azioni;
• aggiungere icone e definire le icone per gli stati ON/OFF (formati supportai: .jpeg, .png e .svg; dimensioni: 32 x 32 pixel (icona), 480 x 272 pixel (sfondo));
• aggiungere e modificare lo sfondo.

Icona personalizzata:

Per default, quando utilizzi un'icona suggerita da Hercules Stream Control e viene attivata un'azione, la relativa icona risulta disattivata, mentre quando la traccia viene silenziata, l'icona risulta barrata.

Puoi scegliere le icone da visualizzare in base allo stato dell'azione o della traccia:

• Azione non attiva / Traccia in riproduzione: icona stato ON;
• Azione in esecuzione / Traccia silenziata: icona stato OFF.

Per impostare le icone degli stati ON/OFF:

- In My icon library (La mia libreria di icone), clicca su Add new custom icon (Aggiungi nuova icona personalizzata).

- Seleziona un'immagine. Questa immagine sarà l'icona per lo stato ON.

- Per impostare l'icona dello stato OFF, clicca su 2.

- Nella finestra Edit icon (Modifica icona), clicca su Add OFF state (Aggiungi stato OFF), quindi clicca su +per selezionare un'immagine.

- Clicca su Save (Salva).

Le immagini devono essere in formato .jpeg, .png o .svg e di dimensioni pari a 32 x 32 pixel.

Server access (Accesso al server)

Questo sottomenu ti consente di collegare app di partiterze a Hercules Stream Control.

OBS:

1. Per collegare OBS a Hercules Stream Control, aprila app OBS.
2. Nella scheda Strumenti, seleziona Impostazioni server WebSocket.

3. In Impostazioni del plugin, spunta l'opzione Abilita il server WebSocket.

4. In Impostazioni server:

○ digita "4455" nel riquadro Porta server;
o spunta l'opzione Abilita autenticazione;
- imposta una password per il server nel riquadro Password server.

1. Clicca su Applica e clicca poi su Ok.

2. Nell'area OBS Access (Accesso OBS) di Hercules Stream Control, inserisci in Server Port (Porta Server) e Server password (Password Server) lo stesso numero e la stessa password inseriti in OBS

3. Clicca su Save (Salva).

Streamlabs:

1. Per collegare Streamlabs a Hercules Stream Control, apri la app Streamlabs.
2. Per aprire le impostazioni, clicca su nel menu in basso a sinistra.
3. Seleziona il menu Controllo remoto.
4. Clicca su Fai clic per rivelarlo per visualizzare il QR code, quindi clicca su Mostra dettagli.
5. Copia il token API.
6. Nell'area Streamlabs Access (Accesso Streamlabs) di Hercules Stream Control, inserisci in Port (Porta) lo stesso numero inserito in Streamlabs e copia il token API in API token (API token).
7. Clicca su Save (Salva).

Hercules

ASSISTENZA TECNICA

https://support.hercules.com

Marchi registrati

Microsoft® Windows® 10/11 è un marchio o un marchio registrato di proprietà di Microsoft Corporation negli Stati Uniti e/o altri paesi.

Open Broadcaster Software ^® (OBS) è un marchio di proprietà di Wizards of OBS LLC.

Streamlabs® è un marchio registrato di proprietà di Logitech Services S.A. Tutti gli altri marchi nomi commerciali riportati nel presente documento sono debitamente rispettati e continuano ad appartenere ai legittimi proprietari. Illustrazioni puramente indicative. Contenuti, illustrazioni e caratteristiche possono essere oggetto di modifiche senza preavviso e potrebbero variare da un paese all'altro.

Copyright

Nessuna parte del presente manuale può essere riprodotta, riassunta, trasmessa, trascritta, salvata in un sistema di recupero o tradotta in qualsiasi lingua o linguaggio di computer, per qualsiasi finalità o in qualsiasi forma, elettronicamente, meccanicamente, magneticamente, manualmente, tramite fotocopie, registrazioni o altro, senza l'espresso consenso scritto da parte di Guillemot Corporation S.A.

STREAM 100

AUDIO CONTROLLER

Manual del usuario

Para controlar un dispositivo con Hercules Stream 100:
