BRUKSANVISNING STREAM 100 HERCULES

Kontrollera spår....11

Kontrollera åtgärder 14

Anslutningsport och ljusjusteringsknapp ... 16

1. HERCULES STREAM CONTROL......17

Huvudfunktioner....17

Peripherals (Kringutrustning)....17

Apps (Appar)....19

Actions (Åtgärder) 22

Anpassning 25

Tredjepartsappar 26

OBS 27

Streamlabs....29

Settings (Inställningar) 31

General settings (Allmänna inställningar)..31

Graphic settings (Grafikinställningar)......31

Server access (Serveråtkomst) 34

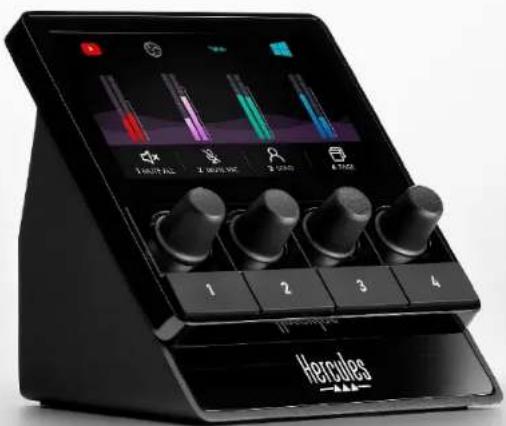

STREAM 100

AUDIO CONTROLLER

Med ljudkontrollern Hercules Stream 100 och den dedicerade Hercules Stream Control-appen kan du ta kontroll över ljudkällorna som används när du livestreamar innehåll på nätet.

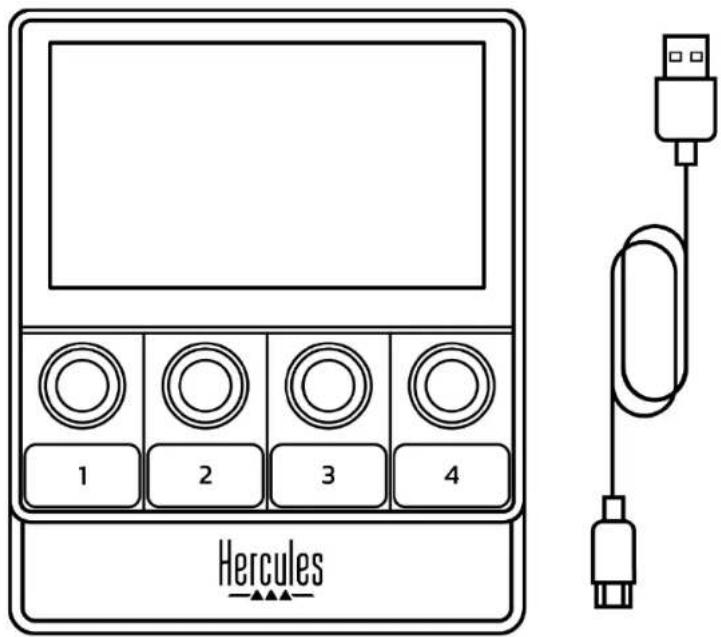

1. Innehåll i förpackningen

• Hercules Stream 100
• USB-A till USB-C-strömkabel
• Länk för att ladda ner Hercules Stream Controlappen (på förpackningsfliken)
  – Hercules- och Hercules Stream-klistermärken
• Garantiblad

1 2 3 4 Hercules

Du kan ta bort skyddsfilmen från Hercules Stream 100-kontrollerns skärm. Men du kan också lämna kvar den eftersom den inte stör användningen.

2. Tekniska specifikationer

Systemkrav för Hercules Stream Control:

• Windows® 10 eller nyare (64-bitars)
• 4 GB RAM
• USB 2.0-port

3. Installation

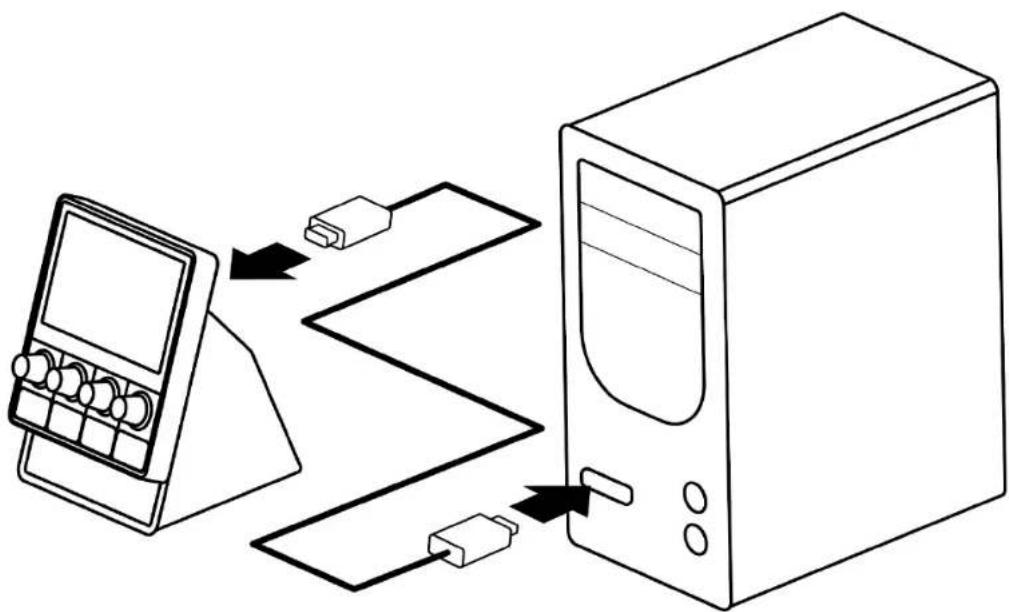

Ansluta Hercules Stream 100

1. Anslut USB-kabeln till USB-porten på baksidan av Hercules Stream 100 och sedan till en USB-port på datorn.

2. Hercules-loggan visas på Hercules Stream 100-skärmen.

Anslut inte Hercules Stream 100 till en USB-hub.

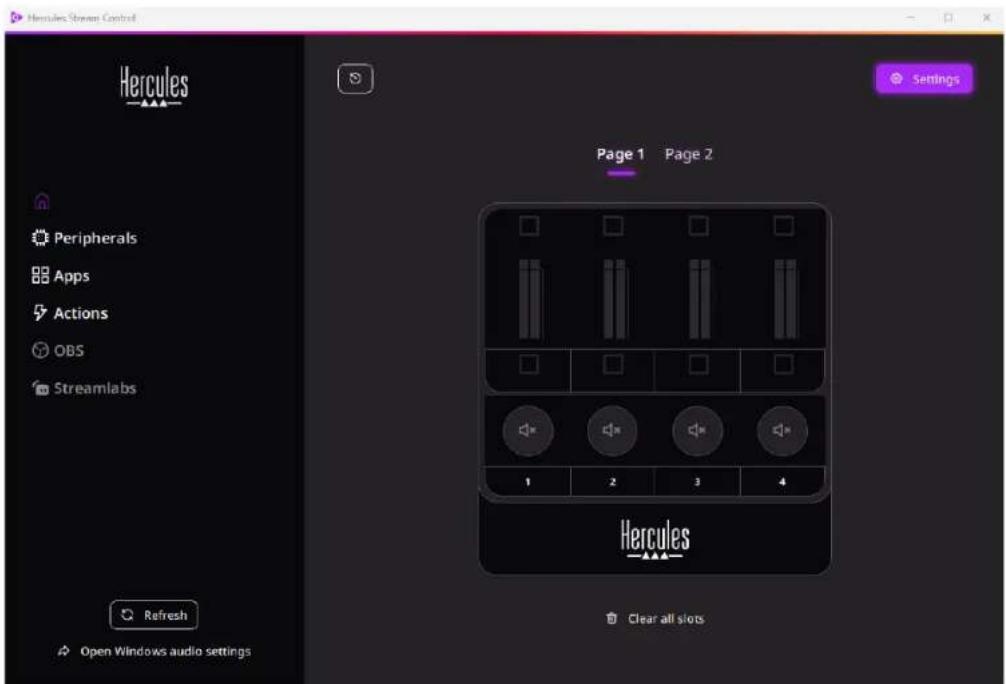

Ladda ner Hercules Stream Control

1. Kontrollera att Hercules Stream 100 är ordentligt ansluten till datorn.

2. Gå till:

1. Ladda ner och installera Hercules Stream Control.

2. Öppna Hercules Stream Control-appen för att konfigurera Hercules Stream 100.

Hercules Power Control Hercules Page 1 Page 2 Refresh Open Windows audio settings Clear all slots

4. Funktioner

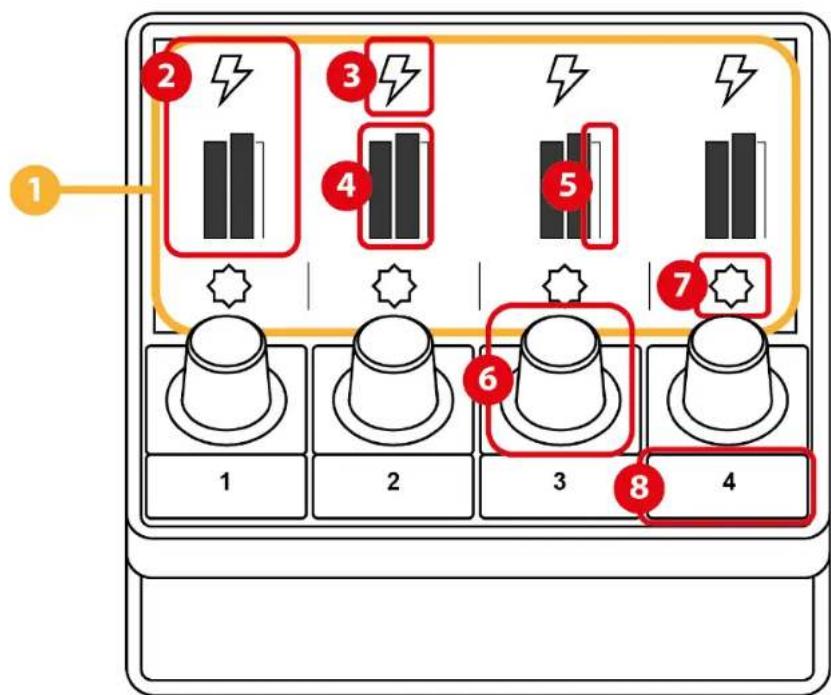

Översikt

1 2 3 4 5 6 7 8 1 2 3 4

1. Sida (på skärmen)
2. Spår (på skärmen)
3. Spårikon (på skärmen)
4. VU-mätare (på skärmen)
5. Volymindikator (på skärmen)
6. Encoder
7. Åtgärdsikon (på skärmen)
8. Åtgärdsknapp

9 10 11

1. USB-kontakt
2. Ljusjusteringsknapp

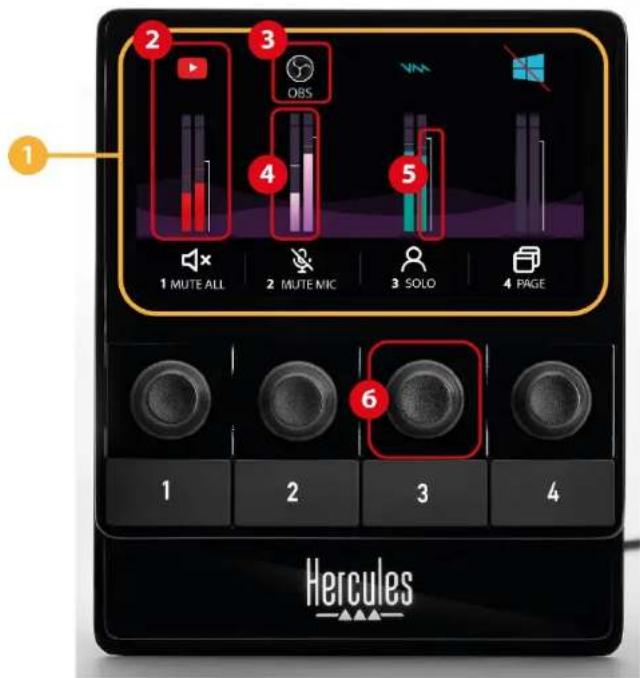

Kontrollera spår

1 MUTE ALL 2 MUTE MIC 3 SOLO 4 PAGE Hercules

① Sida (på skärmen): Hercules Stream 100 har två visningssidor som var och en låter dig se fyra spår och fyra åtgärder i det dedicerade området.

För att byta från den ena sidan till den andra måste åtgården (Byt sida) tilldelas till en

åtgärdsknapp. Mer information finns under Actions (Åtgärder).

② Spår (på skärmen): en eller flera ljudkällor kan tilldelas till ett spår. En encoder är förknippad med varje spår så att du kan kontrollera just det spåret. Hercules Stream 100 har åtta spår uppdelade på två sidor.

③ Spårikon (på skärmen): tilldela en ikon till ett spår.

- Icon (Ikon): som standard tilldelas en ikon automatiskt när en ljudkälla läggs till på ett spår. Du kan ersätta standardikonen med ett annat element från ikonbiblioteket (en fördefinierad ikon eller användartillagd ikon).

– Name (Namn): ge spåret ett namn.

Spårets volymprocent visas istället för text i 1,5 sekunder när motsvarande encoder används.

- Stäng av spårets ljud: som standard visas en röd stapel på ikonen.

Om du använder en anpassad ikon visas OFF-statusikonen när spårets ljud är avstängt. Information om hur man definierar statusikonerna ON och OFF finns under Anpassad ikon.

- Inaktiv ljudkälla: ikonen är gråmarkerad när ljudkällorna som är tilldelade till spåret är inaktiva eller inte känns igen av Windows.

④ VU-mätare (på skärmen): visar nivån på spårets ljudsignal. VU-mätaren är gråmarkerad när spårets ljud är avstängt.
⑤ Volymindikator (på skärmen): anger spårets volym.
⑥ Encoder:

- Slå på encodern för att justera spårets volym.

- Tryck på encodern för att aktivera eller inaktivera spårets ljud.

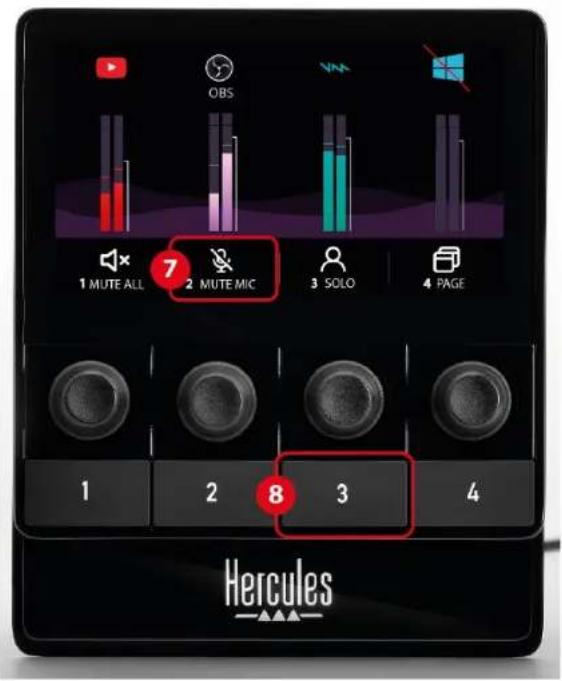

Kontrollera åtgärder

1 MUTE ALL 2 MUTE MIC 3 SOLO 4 PAGE 1 2 8 3 4 Hercules

⑦ Åtgärdsikon (på skärmen): lägg till en ikon för åtgärden som är tilldelad till motsvarande åtgärdsknapp.

– Icon (Ikon): som standard är ikonen gråmarkerad när åtgärden verkställs.

Om du använder en anpassad ikon visas OFF-statusikonen när åtgärden verkställs. Information om hur man definierar statusikonerna ON och OFF finns under Anpassad ikon.

- Name (Namn): ge den tilldelade åtgärden ett namn. Texten är gråmarkerad när åtgärden verkställs.

⑧ Åtgärdsknapp: aktivera eller inaktivera åtgärden som är tilldelad till denna knapp.

Åtgärdsknappens status anges av en lampa.

• Släckt lampa: ingen åtgård är tilldelad till knappen.
• Tänd lampa: en åtgärd är tilldelad till knappen.
• Blinkande lampa: en åtgärd verkställs.

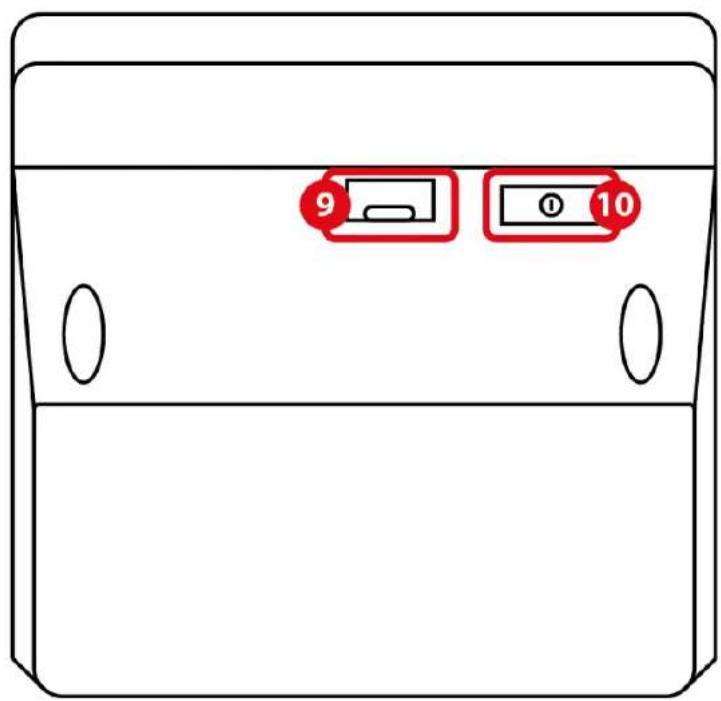

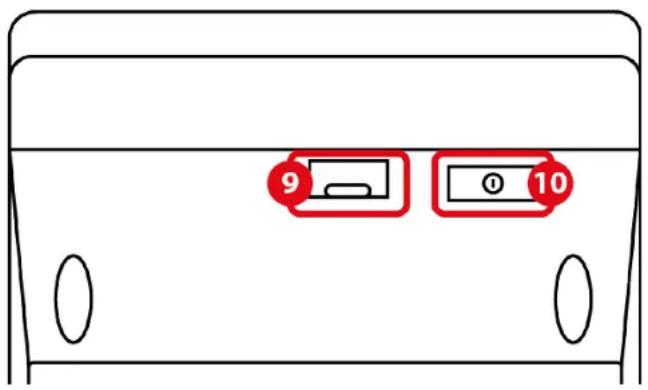

Anslutningsport och Ijusjusteringsknapp

9 10

⑨ USB-kontakt: anslut Hercules Stream 100 till en dator med USB-A till USB-C-strömkabeln.
⑩ Ljusjusteringsknapp:

• Kort tryck: ökar skärmens ljusstyrka. Om ljusintensiteten är på den högsta nivån återställer ett kort tryck ljusintensiteten till den lägsta nivån.
• Långt tryck: skärmen försätts i viloläge utan att ljudfunktionerna stängs av.

5. Hercules Stream Control

Första gången du startar appen visar en guide hur man använder Hercules Stream Control. Klicka på Settings (Inställningar) och Restart tutorial (Starta om guiden) om du vill se guiden igen.

Huvudfunktioner

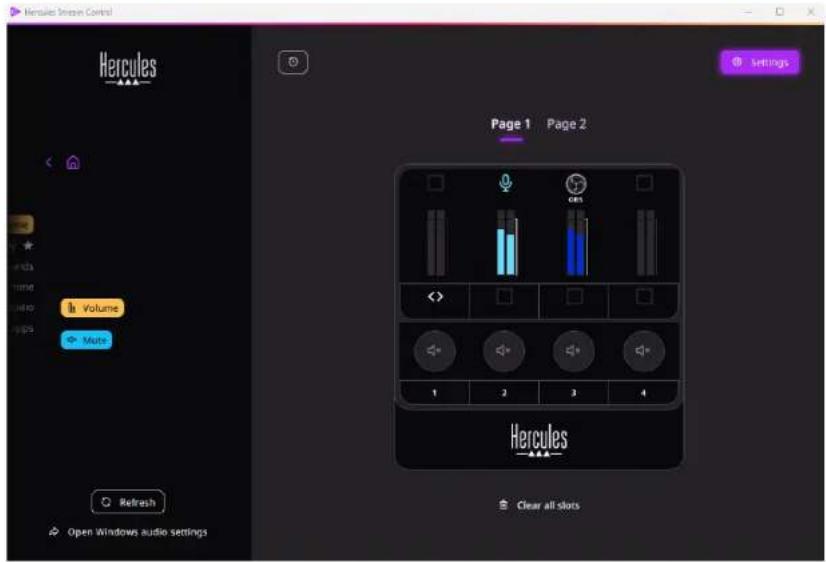

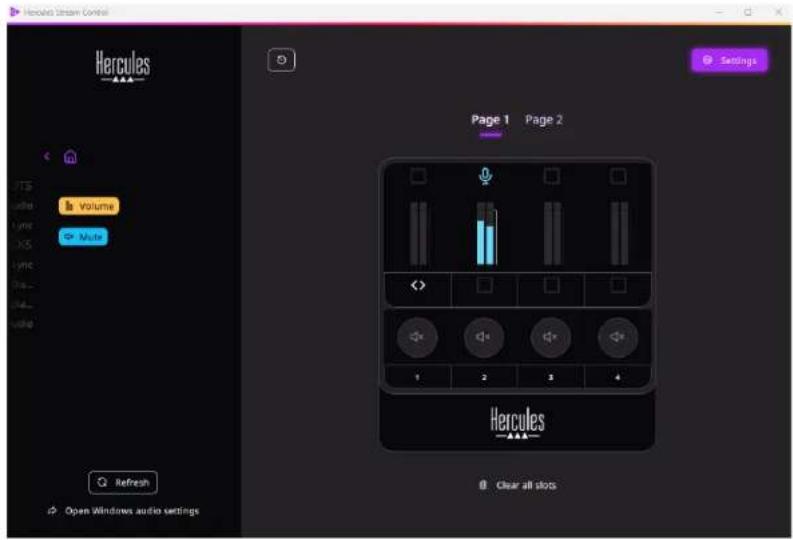

Peripherals (Kringutrustning)

Peripherals

Menyn Peripherals (Kringutrustning) listar alla ljudenheter som är anslutna till datorn och känns igen av Windows. De är indelade i två kategorier:

- RECORDING (INSPELNING): alla enheter som du kan spela in ljud med (USB-mikrofoner, ljudkort, osv.).

- PLAYBACK (UPPSPELNING): alla enheter som du kan spela upp ljud med (högtalare, hörlurar, ljudkort).

För att kontrollera en enhet med Hercules Stream 100:

1. Klicka på en enhet i listan.

2. Två etiketter visas:

○ (Volym): kontrollera volymen. Dra och släpp Letiketten i ett gulbelyst område på bilden av Hercules Stream 100. Du kan justera volymen med encodern som motsvarar det spåret.

○ (Ljud av): stäng av ljudet. Dra och släpp etiketten i ett blåbelyst område på bilden av Hercules Stream 100. Du kan stänga av ljudet med åtgärdsknappen som motsvarar det spåret.

1. En panel öppnas till höger. Du kan namnge spåret eller åtgärden, tilldela en ikon eller ändra färg på VU-mätaren.

Menyn Apps (Appar) listar alla appar som matar ut en ljudström som känns igen av Windows på användarens dator.

För att kontrollera en app med Hercules Stream 100:

1. Klicka på en app i listan. Om appen du vill tilldela inte finns i listan kan du starta appen och vid behov, för webbläsare eller musikappar, spela upp en mediafil.

2. Två etiketter visas:

○ (Volym): kontrollera volymen. Dra och släpp Letiketten i ett gulbelyst område på bilden av Hercules Stream 100. Du kan justera volymen med encodern som motsvarar det spåret.

○ (Ljud av): stäng av ljudet. Dra och släpp -etiketten i ett blåbelyst område på bilden av Hercules Stream 100. Du kan stänga av ljudet med åtgärdsknappen som motsvarar det spåret.

1. En panel öppnas på höger sida. Du kan namnge spåret eller åtgärden, tilldela en ikon eller ändra färg på VU-mätaren.

Hercules Dream Control Volume Music Page 1 Page 2 Refresh Open Windows audio settings Hercules Clear all slots

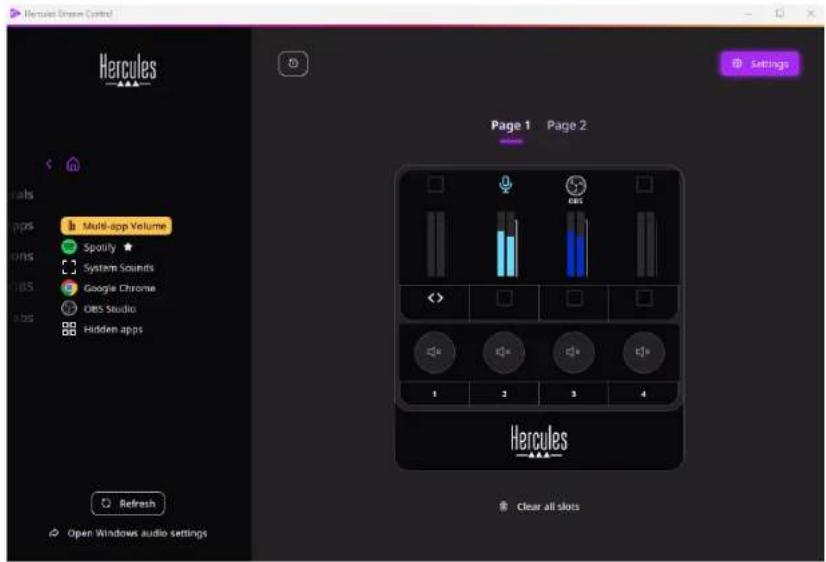

Specifika funktioner:

- (Flerappsvolym): lägg till flera appar till ett enskilt spår och kontrollera dem med ett enda volymreglage. Dra och släpp Letiketten

i ett gulbelyst område på bilden av Hercules Stream 100. Välj apparna du vill gruppera i detta spår i panelen till höger.

- ☆fäst en app i listan. Den visas då permanent, även om den inte körs.

- ♿dölj en app från listan. Den visas då enbart i undermenyn (Hidden apps par).

Hercules Drive Control Page 1 Page 2 Solo Multi-app Volume Spotify ★ System Sounds Google Chrome OBS Studio Hidden apps Refresh Open Windows audio settings Settings Hercules Clear all slots

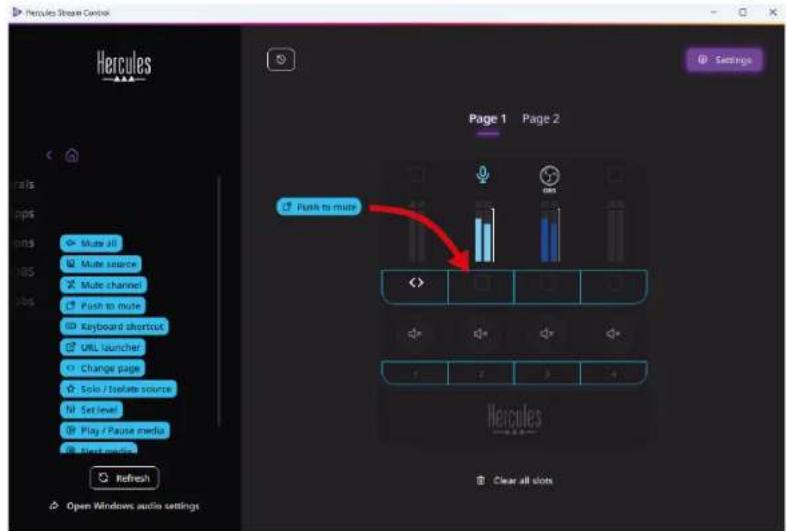

Actions (Åtgärder)

Menyn Actions (Åtgärder) listar alla åtgärder som kan tilldelas till åtgärdsknapparna 1 till 4 på Hercules Stream 100.

Tilldela en åtgärd genom att helt enkelt dra och släppa en etikett i ett blåbelyst område på bilden av Hercules Stream 100.

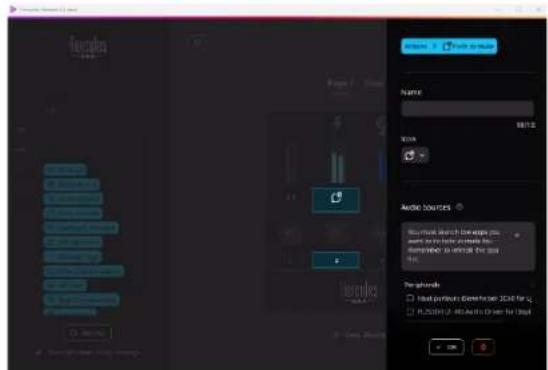

Med panelen till höger kan du tilldela ett namn och en ikon till åtgärden och konfigurera den (om det går).

Mute all (Stäng av allt ljud): stänger av ljudet på alla ljudkällor som känns igen av Windows.

Mute source (Källjud av): stänger av ljudet på alla markerade ljudkällor i listan.

Mute channel (Kanalljud av): stänger av ljudet på alla markerade ljudkanaler i listan

Push to mute (Tryck för att stänga av ljudet): stänger av ljudet på alla markerade ljudkällor i listan så länge som motsvarande åtgärdsknapp är nedtryckt.

Keyboard shortcut (Tangentbordsgenväg): öppnar en tangentbordsgenväg.

URL launcher (URL-öppnare): öppnar en internetsida och webbadressen som du angett.

Change page (Byt sida): byter sida på Hercules Stream 100 och i Hercules Stream Control.

☆ Solo / Isolate source (Solo / Isolera källa): stänger av ljudet på alla ljudkällor förutom den markerade källan.

Set level (Förinställd volym): ställer in volymen på de markerade ljudkällorna eller spåren till en förinställd nivå.

© Play / Pause media (Spela / Pausa media): spelar upp eller pausar spåret.

@ Next media (Nästa media): spelar upp nästa mediaspår i spellistan.

Previous media (Föregående media): spelar upp föregående mediaspår i spellistan.

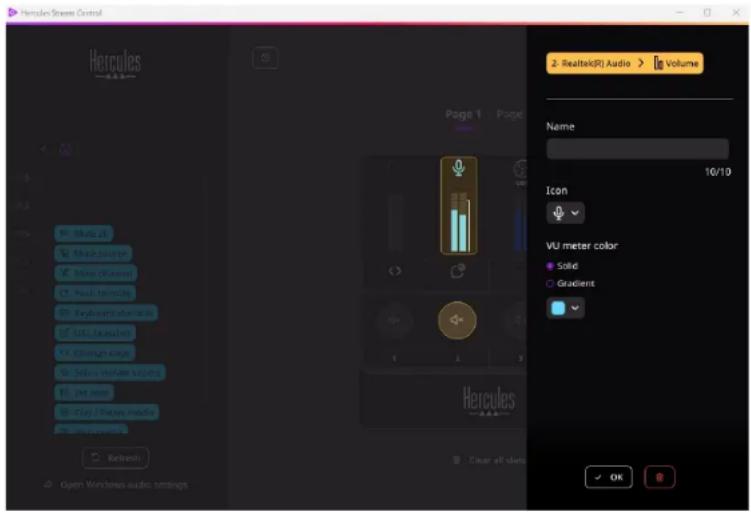

Anpassning

När ett objekt läggs till i Hercules Stream 100 visas en anpassnings- och konfigurationsmeny på höger sida av Hercules Stream Control-appen som låter dig lägga till funktioner till objektet eller modifiera objektets funktioner.

Name (Namn): tilldela ett namn (högst 10 tecken, både versaler och gemener är tillåtet).

Icon (Ikon): tilldela en ikon. Anpassade ikoner kan läggas till i ikonbiblioteket från Graphics settings (Grafikinställningar).

VU meter color (VU-mätarens färg): gäller endast VU-mätare. Välj VU-mätarens färg och om färgen ska vara enfärgad eller en gradient.

Hercules Smooth Control Hercules Page 1 Page 2 Realtek(R) Audio Volume Name 10/10 Icon VU meter color Solid Gradient OK Rebuild Open Wireless audio settings

Andra fält eller egenskaper kan fyllas i eller modifieras för att konfigurera åtgärden.

Tredjepartsappar

Hercules Stream Control-appen kan ansluta till olika tredjepartsappar för att kontrollera vissa element.

Information om hur man ansluter tredjepartsappar till Hercules Stream Control finns under Server access (Serveråtkomst).

OBS

OBS

OBS är en streaming- och videoinspelningsapp för hantering av flera mediakällor via ett scenbaserat system.

Hantera volymnivåer i OBS:

- (Allmän volym): kontrollerar OBS-appens allmänna volym. Dra och släpp etiketten i ett gulbelyst område på bilden av Hercules Stream 100.

- 📄: kontrollerar ett specifikt spår från OBS-appen. Två etiketter visas:

○ (Volym): kontrollera volymen. Dra och släpp Letiketten i ett gulbelyst område på bilden av Hercules Stream 100. Du kan justera volymen med encodern som motsvarar det spåret.

○ (Ljud av): stäng av ljudet. Dra och släpp Mute -etiketten i ett blåbelyst område på bilden av Hercules Stream 100. Du kan stänga av ljudet med åtgärdsknappen som motsvarar det spåret.

Tilldela en åtgärd

Dra och släpp en blå etikett i ett blåbelyst område på bilden av Hercules Stream 100. Du kan verkställa åtgärden med åtgärdsknappen som motsvarar det spåret.

• (Spela upp ljudfil): välj en ljudfil från en OBS-scen och spela upp den.
• (Scenbyte): Välj en scen som skapats i OBS-appen tidigare och öppna den.
• (Filter/PÅ/AV): välj ett filter som ska förknippas med en OBS-källa och aktivera det.
• ©(Starta/stoppa inspelning): starta och stoppa inspelningen av ljud-/videoströmmen via OBS-appen.
• (Starta/stoppa streaming): starta och stoppa livestreamingen via OBS-appen.

Streamlabs

Streamlabs är en streaming- och videoinspelningsapp för hantering av flera mediakällor via ett scenbaserat system.

Hantera volymnivåer i Streamlabs:

- (Allmän volym): kontrollerar

Streamlabs-appens allmänna volym. Dra och släpp etiketten i ett gulbelyst område på bilden av Hercules Stream 100.

- kontrollerar ett specifikt spår från Streamlabsappen.

Två etiketter visas:

○ (Volym): kontrollera volymen. Dra och släpp Letiketten i ett gulbelyst område på bilden av Hercules Stream 100. Du kan justera volymen med encodern som motsvarar det spåret.

○ (Ljud av): stänger av ljudet. Dra och släpp -etiketten i ett blåbelyst område på bilden av Hercules Stream 100. Du kan stänga av ljudet med åtgärdsknappen som motsvarar det spåret.

Tilldela en åtgärd

Dra och släpp en blå etikett i ett blåbelyst område på bilden av Hercules Stream 100. Du kan verkställa åtgärden med åtgärdsknappen som motsvarar det spåret.

• (Scenbyte): Välj en scen som skapats i Streamlabs-appen tidigare.
• ©(Starta/stoppa inspelning): starta och stoppa inspelningen av ljud-/videoströmmen via Streamlabs-appen.
• (Starta/stoppa streaming): starta och stoppa livestreamingen via Streamlabs-appen.

Settings (Inställningar)

Settings

I menyn Settings (Inställningar) kan du konfigurera Hercules Stream Control-appen.

General settings (Allmänna inställningar)

I denna undermeny kan du:

• välja appens språk;
• se guiden igen;
• uppdatera Hercules Stream Control-appen och firmwaren för Hercules Stream 100;
• komma åt länkar till juridisk information

Graphic settings (Grafikinställningar)

I denna undermeny kan du:

• ändra utseende på VU-mätarna och åtgärdsområdet;
• lägga till ikoner och definiera statusikonerna ON/OFF (stödda format: .jpeg, .png och .svg; storlek: 32 x 32 pixlar (ikoner), 480 x 272 pixlar (bakgrunder));
• lägga till och byta bakgrund.

Anpassad ikon:

När du använder en ikon som föreslagits av Hercules Stream Control är åtgårdsikonen gråmarkerad som standard när en åtgärd aktiveras och spårikonen är överkorsad när spårets ljud är avstängt.

Du kan ange att ikoner ska visas i enlighet med åtgärdens eller spårets status:

– Ej aktiverad åtgärd / Spåret spelar: ON-statusikon;
- Aktiverad åtgärd / Spårets ljud är avstängt: OFF-statusikon.

För att ange statusikonerna ON/OFF:

- I My icon library (Mitt ikonbibliotek), klicka på Add new custom icon (Lägg till ny anpassad ikon).

- Välj en bild. Denna bild blir ON-statusikonen.

- För att ange OFF-statusikonen klickar du på

- I fönstret Edit icon (Redigera ikon) klickar du på Add OFF state (Lägg till AV-tillständ) och sedan på +ör att välja en bild.

- Klicka på Save (Spara).

Bilder måste vara i formaten .jpeg, .png eller .svg och ha en storlek på 32 x 32 pixlar.

Server access (Serveråtkomst)

I denna undermeny kan du ansluta tredjepartsappar till Hercules Stream Control.

OBS:

1. För att länka OBS till Hercules Stream Control öppnar du OBS-appen.
2. Gå till fliken Verktyg och välj WebSocket-serverinställningar.
3. Bocka för Aktivera WebSocket-server under Insticksmodulsinställningar.
4. Under Serverinställningar:

○ skriver du in "4455" i rutan Serverport;
○ Bocka för Aktivera autentisering;
○ ange ett serverlösenord i rutan

Serverlösenord.

1. Klicka på Verkställ och sedan på OK.
2. Under OBS Access (OBS-åtkomst) i Hercules Stream Control skriver du in samma nummer och lösenord i Server Port (Serverport) och Server password (Serverlösenord) som i OBS.
3. Klicka på Save (Spara).

Streamlabs:

1. För att länka Streamlabs till Hercules Stream Control öppnar du Streamlabs-appen.
2. Öppna inställningarna genom att klicka på i den nedre vänstra menyn.
3. Välj menyn Remote Control (Fjärrkontroll).
4. Klicka på Click to reveal (Klicka för att visa) för att visa QR-koden och klicka sedan på Show details (Visa detaljer).
5. Kopiera API-token.
6. Under Streamlabs Access (Streamlabs-åtkomst) i Hercules Stream Control skriver du in samma nummer i Port (Port) som i Streamlabs och klistrar in API-token i API token (API-token).
7. Klicka på Save (Spara).

Hercules

TEKNISK SUPPORT

https://support.hercules.com

Varumärken

Microsoft® Windows® 10/11 är ett registrerat varumärke eller varumärke som tillhör Microsoft Corporation i USA och/eller andra länder.

Open Broadcaster Software ^® (OBS) är ett varumärke som tillhör Wizards of OBS LLC.

Streamlabs® är ett registrerat varumärke som tillhör Logitech Services S.A.

Alla andra varumärken och handelsnamn respekteras i detta dokument och fortsätter att tillhöra deras respektive ägare. Illustrationer är inte bindande. Innehåll, illustrationer och specifikationer kan ändras utan föregående meddelande och kan variera från land till land.

Upphovsrättsskydd

Ingen del av denna manual får reproduceras, sammanfattas, överföras, transkriberas, lagras i ett återvinningssystem eller översättas till något språk eller datorspråk, oavsett syfte eller avsikt, elektroniskt, mekaniskt, magnetiskt, manuellt, via fotokopiering, inspelning eller på annat sätt, utan uttryckligt skriftligt tillstånd från Guillemot Corporation S.A.

STREAM 100

AUDIO CONTROLLER

Käyttöohje
