使用説明書 STREAM 100 HERCULES
OKIN' 700, OFF 0100 ON
.תְּרָה
-コ API-コ ココ ココ ココ, Streamlabs-コ ココ (הכלה)
.(API μησοκ) API token
.(הכלה) Save 7.7
Hercules
תְבָרִי אַלְה
https://support.hercules.com
תְרָהוֹת אַלְבָם
- パッケージ内容....5
- 技術仕様....6
- 設置 ..... 7
Hercules Stream 100 を接続する....7
Hercules Stream Control のダウンロード...... 8
- 特長 ..... 9
概要....9
トラックを制御する……11
アクションを制御する……14
接続ポートと明るさボタン……16
- HERCULES STREAM CONTROL....17
主な機能....17
Graphic settings (グラフィック設定)......31
Server access (サーバーアクセス)......34
STREAM 100
AUDIO CONTROLLER

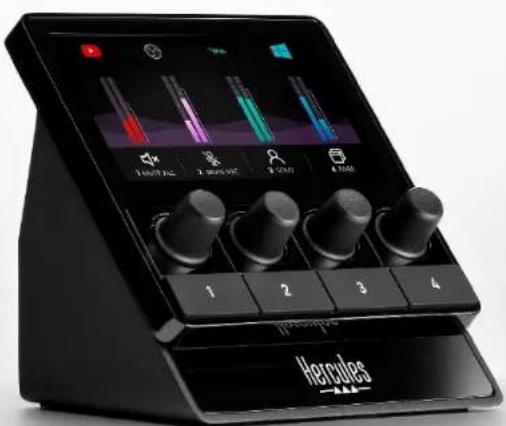

Hercules Stream 100 オーディオコントローラーと専用アプリ Hercules Stream Control を使うと、インターネット上でコンテンツをライブストリーミングする際に使用するオーディオソースをコントロールすることができます。

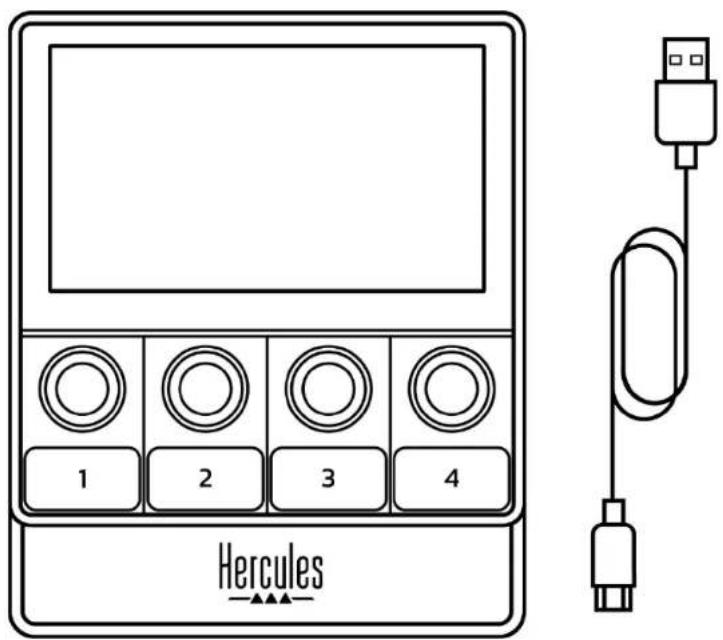

1. パッケージ内容
- Hercules Stream 100
- USB-A-USB-C 電源ケーブル
- Hercules Stream Control アプリをダウンロードするためのリンク (ボックスフラップ上)
- Hercules と Hercules Stream のステッカー
- 保証書カード
Hercules Stream 100 コントローラーの画面の保護フィルムは剥がすことができます。コントローラーの使用には支障ないため、貼ったままでも問題ありません。
2. 技術仕様
Hercules Stream Control のシステム要件:
- Windows ^® 10 以降 (64 ビット)
- 4 GB の RAM
- USB 2.0 ポート
3. 設置

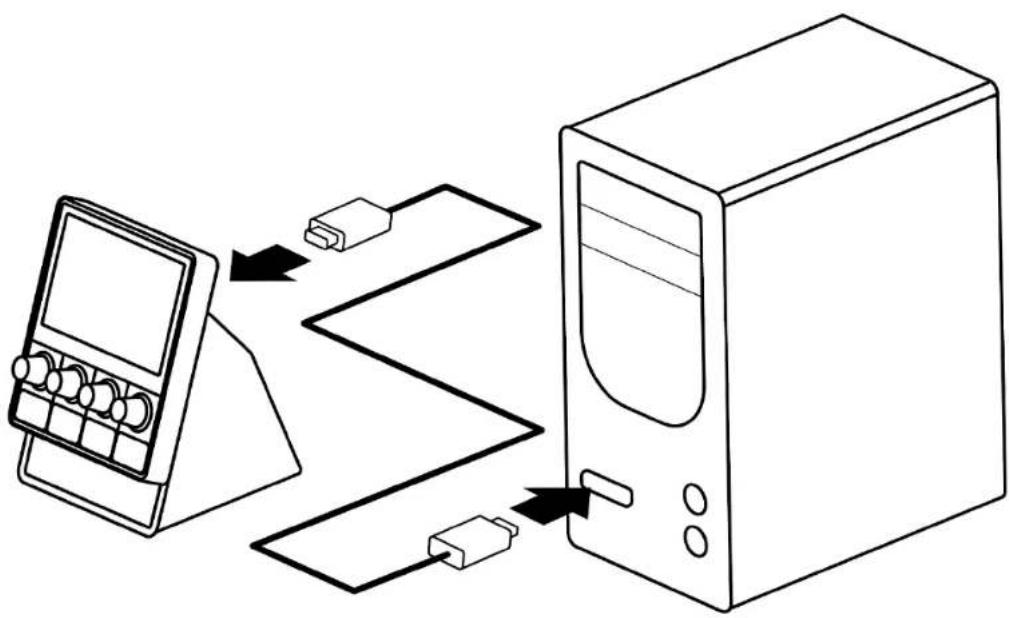

Hercules Stream 100 を接続する
-
USB ケーブルを Hercules Stream 100 の背面にある USB ポートに接続し、次にコンピュータの USB ポートに接続します。
-
Hercules Stream 100 の画面に Hercules のロゴが表示されます。
Hercules Stream 100 は、USB ハブには接続しないでください。

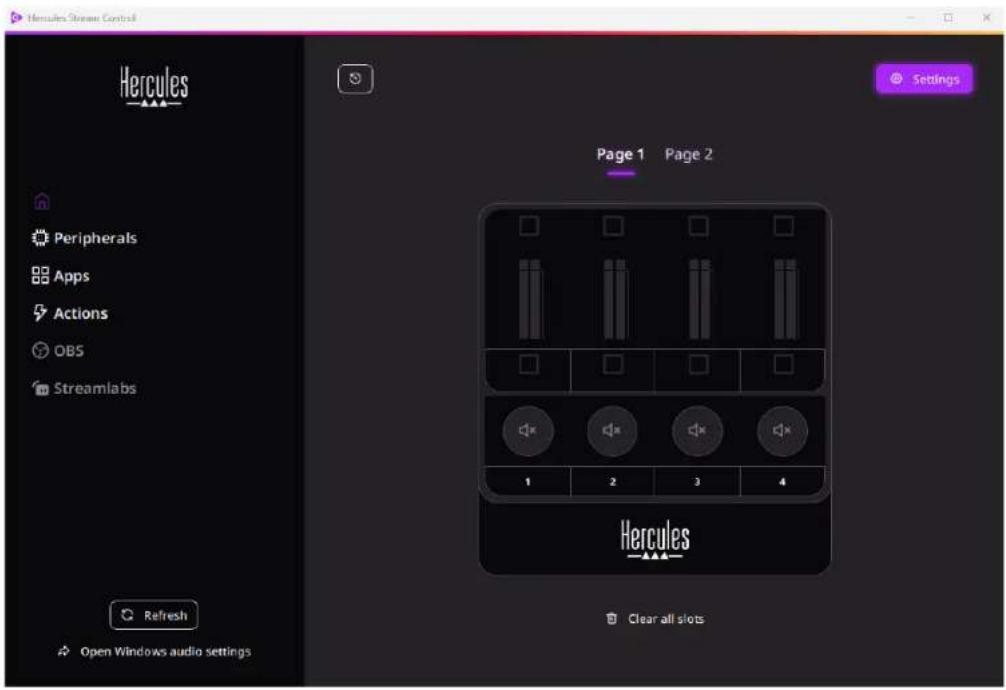

Hercules Stream Control のダウンロード
- Hercules Stream 100 がコンピュータに正しく接続されていることを確認してください。
- 以下にアクセスしてください:
- Hercules Stream Control をダウンロードしてインストールします。
- Hercules Stream Control アプリを開き、Hercules Stream 100 を設定します。


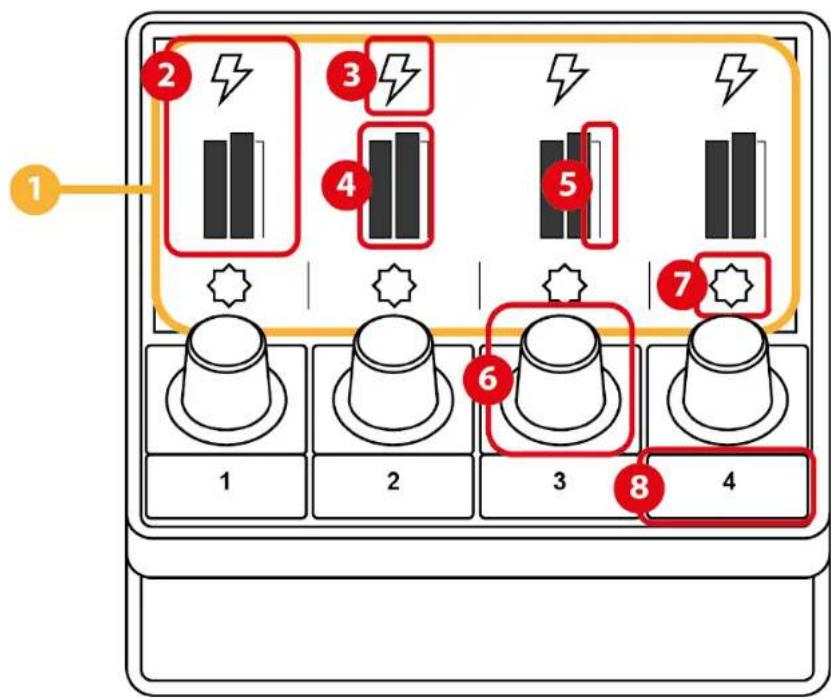

概要
- ページ (表示)
- トラック (表示)
- トラックアイコン (表示)
- VU メーター (表示)
- ボリュームバー (表示)
- エンコーダー
- アクションアイコン (表示)
- アクションボタン
- 明るさ調整ボタン

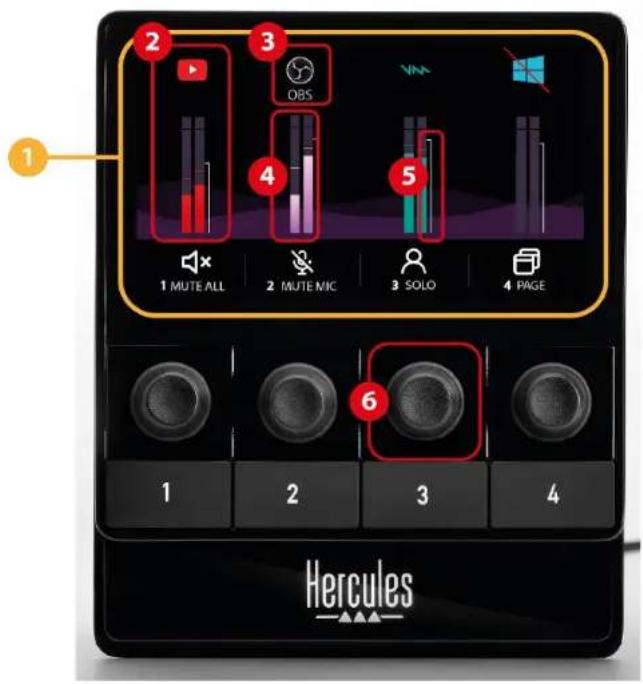

トラックを制御する
ページを切り替えるには、Change page（ページ変更）アクションをアクションボタンに割り当てる必要があります。詳しくはActions（アクション）のセクションを参照してください。
②トラック（表示）: 1 つまたは複数のオーディオソースをトラックに割り当てることができます。エンコーダーは各トラックに関連付けられ、その特定のトラックをコントロールすることが可能です。Hercules Stream 100 には 8 つのトラックがあり、2 つのページに分かれています。
③ トラックアイコン（表示）: トラックに視覚的なキューを割り当てることができます。
- Icon（アイコン）: デフォルトでは、オーディオソースがトラックに追加されると自動的にアイコンが割り当てられます。デフォルトのアイコンをアイコンライブラリ（事前定義アイコンまたはユーザーが追加したアイコン）から別のものに置き換えることができます。
- Name (名前): トラックに名前を付けることができます。 対応するエンコーダーを使用すると、1.5 秒間テキストの代わりにトラックのボリュームのパーセント値が表示されます。
- トラックをミュート: デフォルトの設定では、アイコンに赤いバーが表示されます。
カスタムアイコンを使用すると、トラックがミュートになっているときに OFF ステータスアイコンが表示されます。ON ステータスと OFF ステータスのアイコンを定義する方法については、カスタムアイコンのセクションを参照してください。
- 非アクティブなオーディオソース: トラックに割り当てられているオーディオソースが非アクティブであるか、Windows で認識されていない場合、アイコンはグレー表示されます。
④VU メーター（表示）: トラックのオーディオ信号レベルを表示します。トラックがミュートされている場合、VU メーターはグレー表示されます。
⑤ ボリュームバー (表示): トラックのボリュームを示します。
⑥ エンコーダー:
- エンコーダーを回してトラックのボリュームを調整します。
- エンコーダーを押して、トラックのサウンドを有効または無効にします。

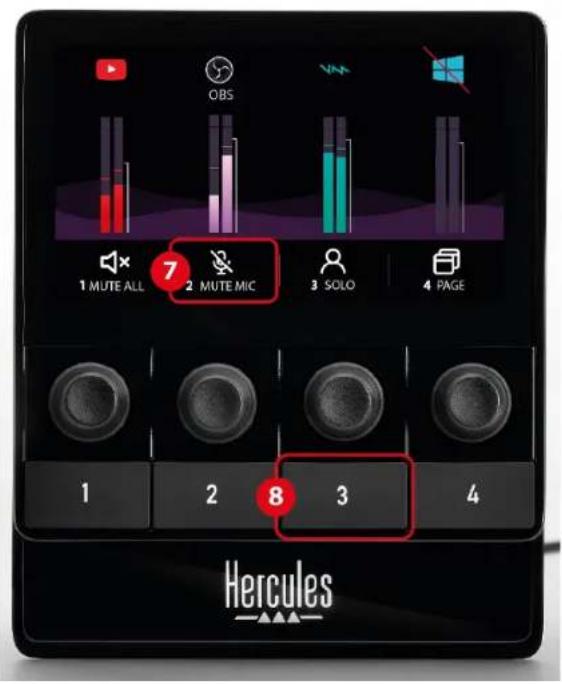

アクションを制御する
- Icon（アイコン）: デフォルトでは、アクションの実行中は アイコンがグレー表示されます。
カスタムアイコンを使用すると、アクションが実行されているときに OFF ステータスアイコンが表示されます。ON ステータスのアイコンと OFF ステータスのアイコンを定義する方法については、カスタムアイコンのセクションを参照してください。
- Name（名前）: 割り当てられたアクションに名前を付けることができます。アクションの実行中はテキストがグレー表示されます。
⑧アクションボタン: このボタンに割り当てられているアクションを有効または無効にします。
アクションボタンの状態は LED で示されます。
- LED 消灯: ボタンにアクションが割り当てられていません。
- LED 点灯: ボタンにアクションが割り当てられます。
- LED 点滅: アクション実行中

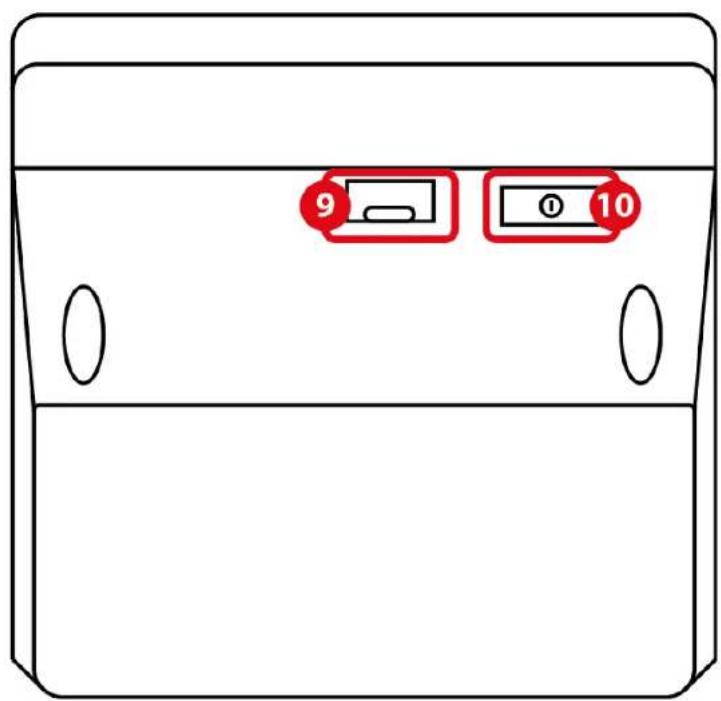

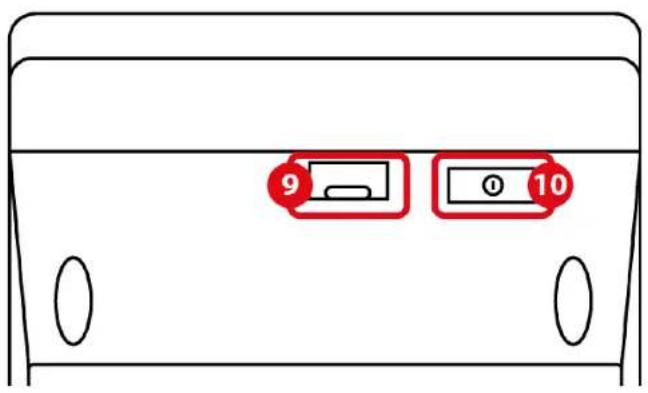

接続ポートと明るさボタン
⑩ 明るさ調整ボタン:
- 短押し: 画面の明るさを上げます。光量が最大に設定されている場合、短押しすると光量が最小に戻ります。
- 長押し: オーディオ機能をオフにすることなく、画面をスリープ状態にします。
5. Hercules Stream Control
初回起動時にチュートリアルが表示され、Hercules Stream Control の使い方が表示されます。チュートリアルをもう一度見るには、Settings（設定）、Restart tutorial（チュートリアルを再スタート）の順にクリックします。
主な機能

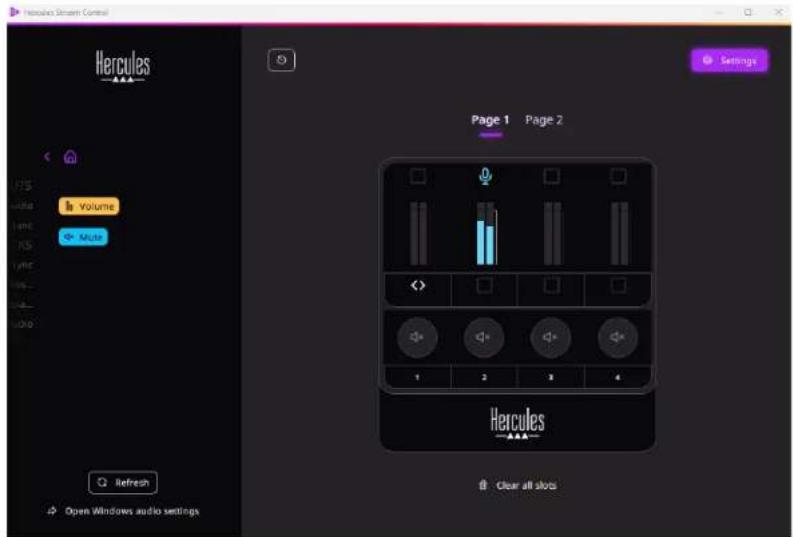

Peripherals (周辺機器)
Peripherals
Peripherals（周辺機器）メニューには、コンピュータに接続され Windows が認識するすべてのオーディオデバイスがリストされています。これらは以下の 2 つのカテゴリーに分類されています：
- RECORDING (録音): オーディオを録音できるすべてのデバイス (USB マイク、サウンドカードなど)。
- PLAYBACK (再生): オーディオを再生できるすべてのデバイス (スピーカー、ヘッドフォン、サウンドカード)。
Hercules Stream 100 でデバイスを制御するには:
- リスト内のデバイスをクリックします。
2.2 つのラベルが表示されます:
○ Volume (ボリューム): ボリュームをコントロールできます。のラベルを、Hercules Stream 100 の画像上の黄色く点灯しているエリアに&アンドドロップします。そのトラックに対応するエンコーダーを使ってボリュームを調整できます。
○ Mute (ミュート): 音をミュートできます。のラベルを Hercules Stream 100 の画像上の青く光っている部分にドラッグアンドドロップします。そのトラックに対応するアクションボタンを使って音をミュートにすることができます。
- 右側にパネルが開きます。トラックやアクションに名前をつけたり、アイコンを割り当てたり、VU メーターの色を変更したりできます。
Apps（アプリ）メニューには、ユーザーのコンピュータ上で Windows が認識する、オーディオストリームを出力するすべてのアプリが一覧表示されます。
Hercules Stream 100 でアプリをコントロールするには:
- リスト内のアプリをクリックします。割り当てたいアプリがリストにない場合は、アプリを起動し、インターネットブラウザや音楽アプリの場合は、必要に応じてメディアファイルを再生します。
2.2 つのラベルが表示されます:
○ Volume (ボリューム): ボリュームをコントロールできます。のラベルを、Hercules Stream 100 の画像上の黄色く点灯しているエリアにドラッグアンドドロップします。そのトラックに対応するエンコーダーを使ってボリュームを調整できます。
○ Mute (ミュート): 音をミュートできます。のラベルを Hercules Stream 100 の画像上の青く光っている部分にドラッグ&ドロップします。そのトラックに対応するアクションボタンを使って音をミュートにすることができます。
- 右側にパネルが開きます。トラックやアクションに名前をつけたり、アイコンを割り当てたり、VU メーターの色を変更したりできます。


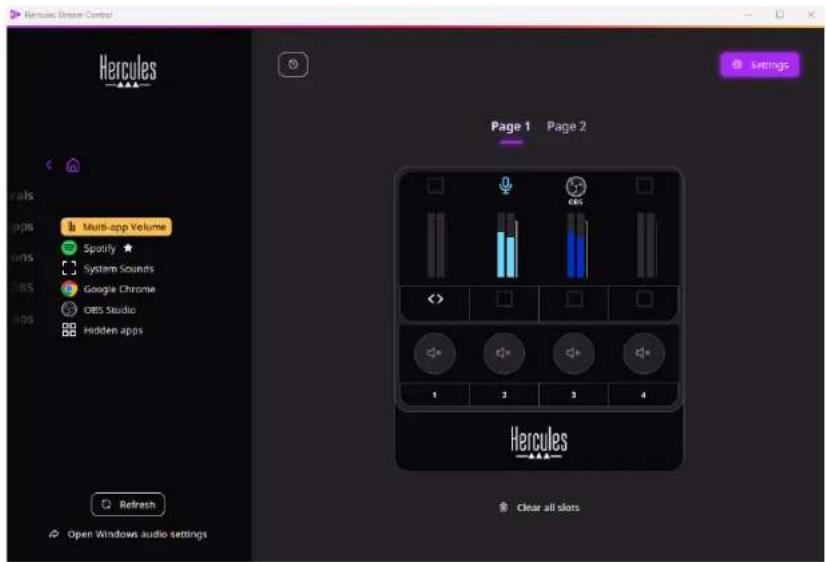

Hercules Stream Control Volume Muts Page 1 Page 2 Hercules Clear all slots特定の機能:
- Multi-app Volume (マルチアプリボリューム): 1つのトラックに複数のアプリを追加して、1つのボリュームつまみでボリュームをコントロールできます。
ベルを Hercules Stream 100 の画像上の黄色く点灯しているエリアにドラッグ&ドロップします。右側のパネルで、このトラックにグループ化したいアプリを選択できます。
- ☆プリをリストに固定できます。固定すると、起動されていなくても常に表示されます。
- スタートからアプリを隠すことができます。隠したアプリは Hidden apps（非表示アプリ）サブメニューにのみ表示されます。


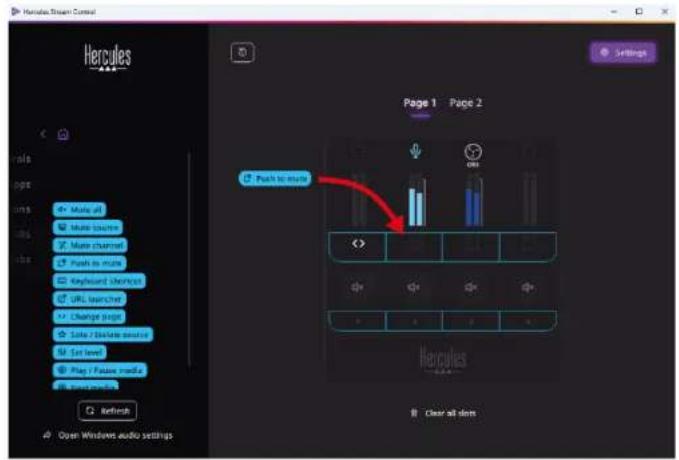

Actions（アクション）メニューは、Hercules Stream 100 のアクションボタン 1～4 に割り当て可能なすべてのアクションを一覧表示します。
アクションを割り当てるには、ラベルを Hercules Stream 100 の画像上の青く光っているエリアにドラッグ&ドロップするだけです。
右側のパネルでは、アクションに名前とアイコンを割り当てたり、アクションを設定したりすることができます（アクシヨンが設定可能な場合)。
Mute all (全ミュート): Windows が認識するすべてのオーディオソースをミュートします。
Mute source (ソースをミュート): リストで選択されているすべてのオーディオソースをミュートします。
Mute channel (チャンネルをミュート): リストで選択されているすべてのオーディオチャンネルをミュートします。
Push to mute (押してミュート): 対応するアクションボタンを押している間、リストで選択されたすべてのオーディオソースをミュートします。
☐ Keyboard shortcut （キーボードショートカット）: キーボードショートカットを起動します。
URL launcher (URL ランチャー): インターネットページを開き、入力した URL を起動します。
Change page (ページ変更): Hercules Stream 100 と Hercules Stream Control のページを変更します。
☆ Solo / Isolate source (ソロ/ソースを分離): 選択したソース以外のすべてのオーディオソースをミュートします。
Set level (レベル設定): 選択したオーディオソースまたはトラックのボリュームをプリセットレベルに設定します。
◎ Play / Pause media （メディアの再生/一時停止): トラックを再生または一時停止します。
@ Next media （次のメディア）: プレイリストの次のメディアトラックを再生します。
@ Previous media (前のメディア): プレイリストの前のメディアトラックを再生します。

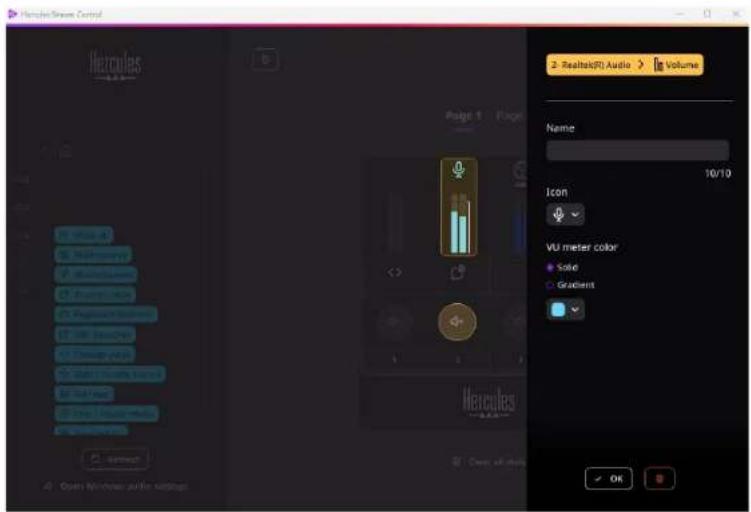

カスタマイズ
アイテムが Hercules Stream 100 に追加されると、Hercules Stream Control アプリの右側にカスタマイズおよび設定メニューが表示され、アイテムのさまざまな機能を追加または変更することができます。
Name（名前）: 名前を割り当てることができます(最大 10 文字、大文字と小文字の両方を使用できます)。
Icon（アイコン）: アイコンを割り当てることができます。 Graphics settings（グラフィック設定）からアイコンライブラリにカスタムアイコンを追加できます。
VU meter color (VU メーターの色): VU メーターのみ、VU メーターの色を選択し、ソリッドカラーまたはグラデーションレベルを表示できます。
サードパーティ製アプリ
Hercules Stream Control アプリを使うと、さまざまなサードパーティ製アプリに接続して特定の要素を制御できます。
サードパーティアプリを Hercules Stream Control に接続する方法については、Server access（サーバーアクセス）のセクションを参照してください。
OBS は、シーンのシステムを介して複数のメディアソースを管理するための、ビデオ録画およびストリーミングアプリです。
OBS でオーディオのボリュームレベルを管理する:
- General volume (一般ボリューム): OBS アプリの全体ボリュームを制御します。ラベルを Hercules Stream 100 の画像上の黄色に点灯しているエリアにドラッグ&ドロップします。
- OBS アプリから特定のトラックをコントロールします。 2 つのラベルが表示されます:
○ Volume (ボリューム): ボリュームをコントロールできます。のラベルを、Hercules Stream 100 の画像上の黄色く点灯しているエリアに&アンドドロップします。そのトラックに対応するエンコーダーを使ってボリュームを調整できます。
○ Mute (ミュート): 音をミュートできます。のラベルを Hercules Stream 100 の画像上の青く光っている部分にドラッグ&ドロップします。そのトラックに対応するアクションボタンを使って音をミュートにすることができます。
アクションを割り当てる
青いラベルを Hercules Stream 100 の画像上の青く光っている部分にドラッグ&ドロップします。そのトラックに対応するアクションボタンを使ってアクションを起動することができます。
- Play audio file (オーディオファイルを再生): OBS シーンからオーディオファイルを選択して再生できます。
- Scene Switch (シーンスイッチ): OBS アプリで以前に作成したシーンを選択し、起動することができます。
- Filter ON/OFF (フィルタ ON/OFF): OBS ソースに関連付けるフィルタを選択し、有効にすることができます。
- © Toggle recording (録音の切り替え): OBS アプリでオーディオ/ビデオストリームの記録を開始/停止できます。
- ▷ Start/stop streaming (ストリーム開始/停止): OBS アプリ経由でライブストリーミングを開始/停止できます。
Streamlabs
Streamlabs
Streamlabs は、シーンのシステムを介して複数のメディアソースを管理するための、ビデオ録画およびストリーミングアプリです。
Streamlabs でオーディオのボリュームレベルを管理する:
- General volume (一般ボリューム): Streamlabs アプリの全体ボリュームを制御します。ラベルを Hercules Stream 100 の画像上の黄色に点灯しているエリアにドラッグ&ドロップします。
- Streamlabs アプリから特定のトラックをコントロールします。
2 つのラベルが表示されます:
○ Volume (ボリューム): ボリュームをコントロールできます。Volume ベルを、Hercules Stream 100 の画像上の黄色く点灯しているエリアに&アンドロップします。そのトラックに対応するエンコーダーを使ってボリュームを調整できます。
○ Mute (ミュート): 音をミュートできます。 ◆ Mute のラベルを Hercules Stream 100 の画像上の青く光っている部分にドラッグ&ドロップします。そのトラックに対応するアクションボタンを使って音をミュートにすることができます。
アクションを割り当てる
青いラベルを Hercules Stream 100 の画像上の青く光っている部分にドラッグ&ドロップします。そのトラックに対応するアクションボタンを使ってアクションを起動することができます。
- Scene Switch (シーンスイッチ): Streamlabs アプリで以前に作成したシーンを選択できます。
- Toggle recording (録音の切り替え): Streamlabs アプリを介してオーディオ/ビデオストリームの記録を開始および停止できます。
- ▷ Start/stop streaming (ストリーム開始/停止): Streamlabs アプリ経由でライブストリーミングを開始/停止できます。
Settings (設定)
Settings
Settings（設定）メニューでは、Hercules Stream Control アプリを設定することができます。
このサブメニューでは、次の操作を実行できます。
- アプリの言語を選択する
- チュートリアルをもう一度見る
- Hercules Stream Control アプリと Hercules Stream 100 のファームウェアをアップデートする
- 法的情報のリンクへのアクセス
Graphic settings (グラフィック設定)
このサブメニューでは、次の操作を実行できます。
- VU メーターとアクションエリアの外観を変更する
- アイコンを追加し、ON/OFF ステータスアイコンを定義します:(対応する形式: .jpeg、.png、.svg、サイズ: 32 x 32 ピクセル (アイコン)、480 x 272 ピクセル (背景))
- 背景を追加および変更する
カスタムアイコン:
デフォルトでは、Hercules Stream Control によって提案されたアイコンを使用する場合、アクションがトリガーされるとアクションアイコンはグレー表示になり、トラックがミュートされるとトラックアイコンはクロスアウト表示になります。
アクションやトラックのステータスに応じて、表示するアイコンを定義することができます:
- アクショントリガーなし / トラック生成中: ON ステータス アイコン
- アクション実行中/トラックミュート中: OFF ステータスアイコン
ON/OFF ステータスのアイコンを設定するには:
- 「My icon library（アイコンライブラリ）」で、「Add new custom icon（新しいアイコンを追加）」をクリックします。
- 画像を選択します。この画像が ON ステータスのアイコンになります。
- OFF ステータスのアイコンを設定するには、☑ をクリックします。
- 「Edit icon（アイコンを編集）」ウィンドウで、「Add OFF state (OFF 状態を追加)」をクリックし、＋をクリックして画像を選択します。
- 「Save (保存)」をクリックします。
画像は .jpeg、.png、または .svg 形式で、サイズは 32×32 ピクセルである必要があります。
Server access (サーバーアクセス)
このサブメニューでは、サードパーティアプリを Hercules Stream Control に接続することができます。
OBS:
- OBS を Hercules Stream Control にリンクするには、 OBS アプリを開きます。
- 「ツール」タブで、「WebSocket サーバー設定」を選択します。
-
「プラグイン設定」で、「WebSocket Server を有効にする」にチェックを入れます。
-
サーバー設定で:
○「サーバーポート」ボックスに「4455」と入力します。
○「認証を有効にする」にチェックを入れます。
○「サーバーパスワード」ボックスにサーバーパスワードを入力します。
-
「適用」をクリックし、「OK」をクリックします。
-
Hercules Stream Control の OBS Access (OBS アクセス) セクションで、Server Port (サーバーポート) と Server password (サーバーパスワード) に OBS と同じ番号とパスワードを入力します。
-
「Save (保存)」をクリックします。
Streamlabs:
- Streamlabs と Hercules Stream Control をリンクさせるには、Streamlabs アプリを開きます。
- 設定を開くには、左下のメニューから ☑ をクリックします。
- 「リモートコントロール」メニューを選択します。
- 「クリックして公開」をクリックして QR コードを表示し、「詳細を表示」をクリックします。
- API トークンをコピーします。
- Hercules Stream Control の Streamlabs Access (Streamlabs アクセス) セクションで、Port（ポート）に Streamlabs と同じ数値を入力し、API token (API トークン) に API トークンを貼り付けます。
- 「Save（保存）」をクリックします。
Hercules
テクニカルサポート
https://support.hercules.com
商標
Microsoft ^※ Windows ^※ 10/11は、米国およびその他の国における Microsoft Corporation の登録商標です。
Open Broadcaster Software ^® (OBS) は Wizards of OBS LLC の商標です。 Streamlabs ^® は Logitech Services S.A. の登録商標です。
その他のすべての商標および商号は、本書に記載されており、それぞれの所有者に帰属します。本書に含まれるイラストに法的拘束力はありません。本書に含まれる内容、イラストおよび仕様は通告なしに変更される場合があり、また、各国で異なる場合があります。
著作權
このマニュアルのいかなる部分も、復元システムへのコピー、配信、転送、転写、保存、その他の人間またはコンピュータの言語への翻訳を行うことは禁止します。これは、電子的、機械的、電磁的、手動的その他のいかなる方法においても、Guillemot Corporation S.A. による事前の許可なく行うことはできません。
