使用説明書 DJSpeaker 32 Smart HERCULES

ﺔﯿﺑﺮﻌﻟاDJSPEAKER 32 SMART 2/13 – ユーザーズマニュアル

2. DJSPEAKER 32 SMART スピーカーキットを設置する ................................. 4

ヘッドフォン用ジャックを備えたテレビとの接続

左右オーディオ出力を備えた DVD プレーヤー/テレビとの接続

Bluetooth® ワイヤレステクノロジーを使った接続 ......................................... 7

3. DJSPEAKER 32 SMART スピーカーキットを使用する ............................... 10

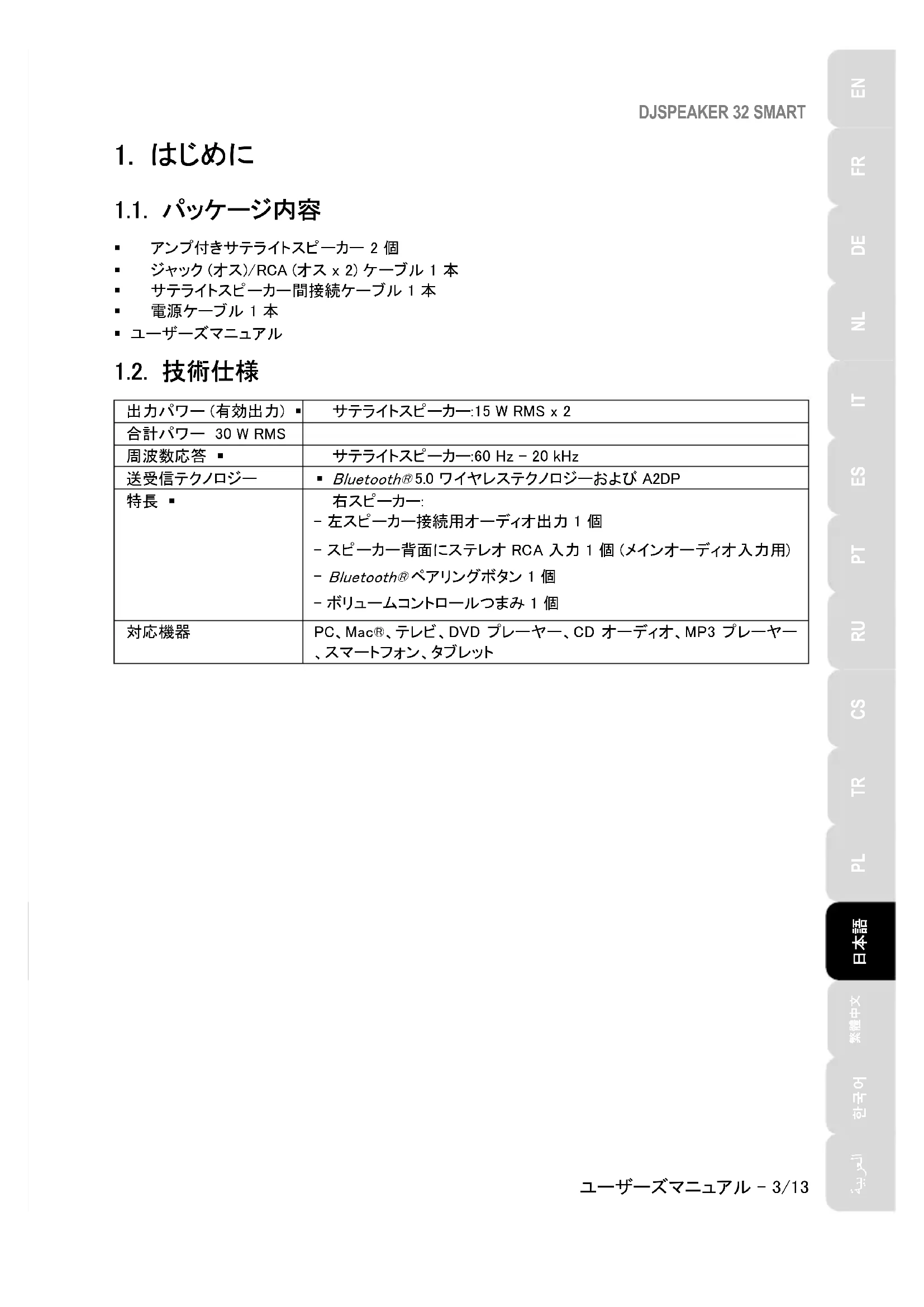

1.1. パッケージ内容 アンプ付きサテライトスピーカー 2 個 ジャック (オス)/RCA (オス x 2) ケーブル 1 本 サテライトスピーカー間接続ケーブル 1 本 電源ケーブル 1 本

1.2. 技術仕様 出力パワー (有効出力)

サテライトスピーカー:15 W RMS x 2 合計パワー 30 W RMS

サテライトスピーカー:60 Hz - 20 kHz

5.0 ワイヤレステクノロジーおよび A2DP

- 左スピーカー接続用オーディオ出力 1 個 - スピーカー背面にステレオ RCA 入力 1 個 (メインオーディオ入力用)

Bluetooth® ペアリングボタン 1 個 - ボリュームコントロールつまみ 1 個 対応機器 PC、Mac®、テレビ、DVD プレーヤー、CD オーディオ、MP3 プレーヤー 、スマートフォン、タブレットDJSPEAKER 32 SMART 4/13 – ユーザーズマニュアル 1.3. 推奨事項 - 落下を防ぐため、サテライトスピーカーは平らな場所に置いてください。 - 内部の部品の破損を防ぐため、スピーカーキットを開けないでください。 - このスピーカーキットは、温暖な環境での使用を想定して設計されています。 - 火災や放電の危険を防ぐため、スピーカーキットを次の場所に近づけないでください: - 雨または湿度、およびその他の液体 (水、化学薬品など)、 - ヒーター、ストーブ、その他の発熱器具 (アンプを含む) などの熱源、

- スピーカーキットに水滴や水がかからないようにしてください。 - 液体が入った容器 (コップ、花瓶など) をスピーカーの上に置かないでください。 - スピーカーキットを長期間使用しないときは、電源ケーブルを抜いてください。電源ケーブルを抜く ときは、必ずケーブルではなくプラグを持って引っ張ってください。 - コンセントに接続されたスピーカーキットの電源プラグは、必ずアクセスしやすい状態に保って

- クリーニングを行う前に、スピーカーキットを取り外してください。湿らせた布を使用してください。 エアゾールクリーナーは使用しないでください。 - スピーカーキットの電源プラグは電源のオンオフに使われるため、常にアクセスしやすい状態に

- マーキングは、スピーカーの背面に記載されています。

2. DJSPEAKER 32 SMART スピーカーキットを設置する

1. サテライトスピーカーを机の上に、モニターのどちらかの隣に置きます。この際、スピーカーは両壁

2. スピーカーを聴くポジションのほうに向け、このポジションから等距離に置いてください。DJSPEAKER 32 SMART

1. スピーカーキットに接続したいオーディオソース (PC、Mac®、テレビ、DVD プレーヤーなど) の電源

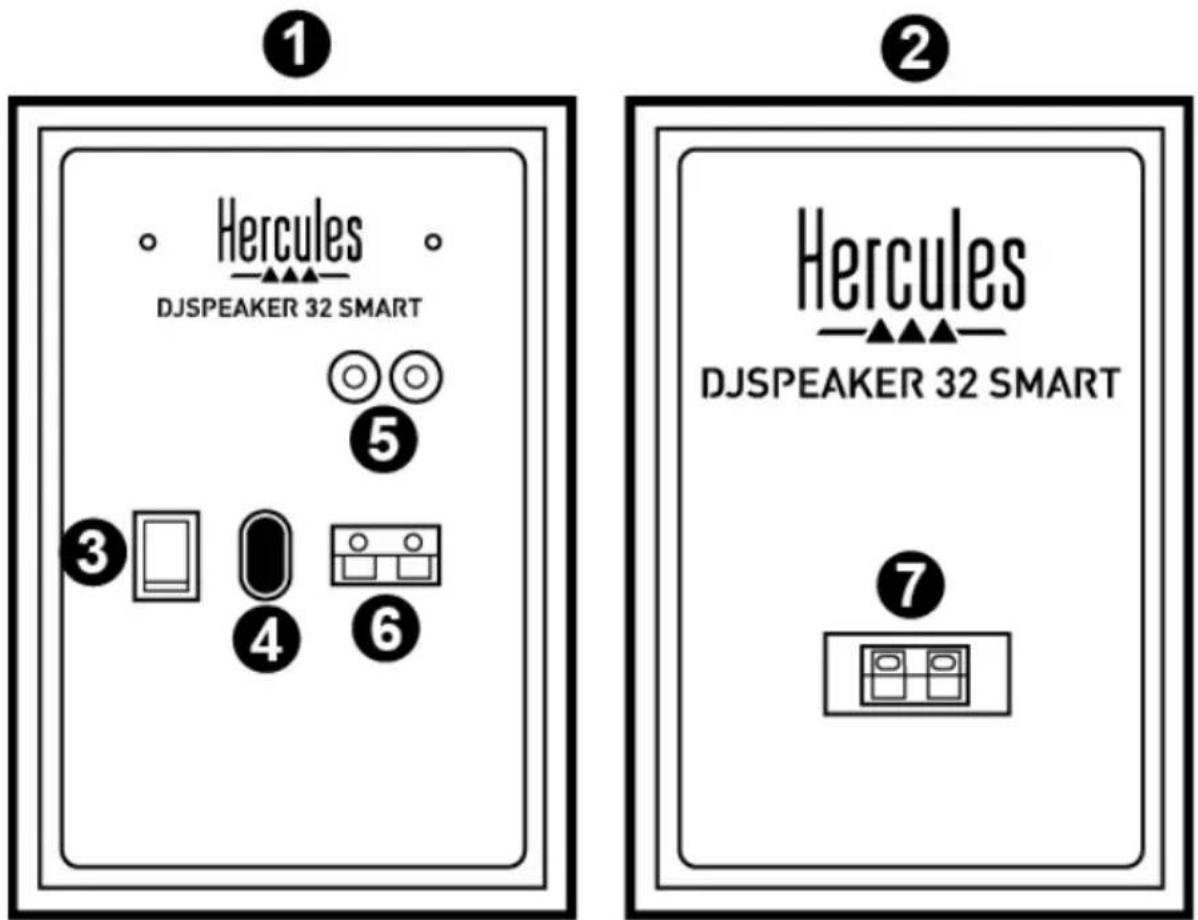

2: 左スピーカー 3: ON/OFF スイッチ 4: 電源コネクター

6. 右サテライトスピーカーのターミナルブロック入力コネクター

7. 左サテライトスピーカーのターミナルブロック入力コネクターDJSPEAKER 32 SMART

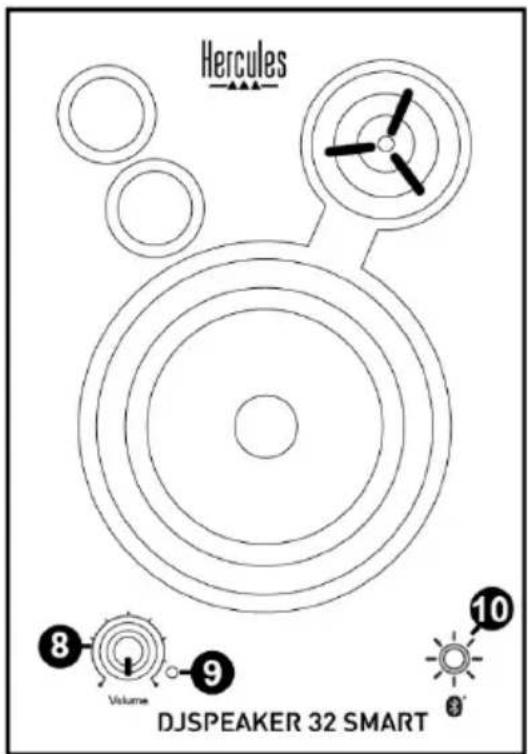

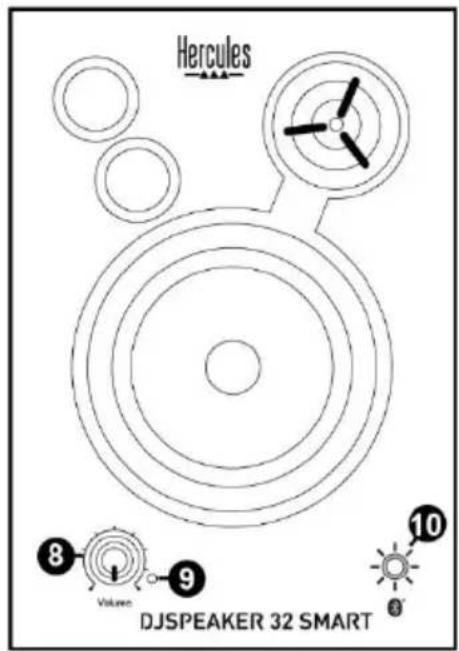

6/13 – ユーザーズマニュアル - 右スピーカー (コントロール付き)

8. マスターボリューム コントロールつまみ

9: 電源 LED 10: Bluetooth® ペアリングボタンおよび LED

PC/Mac® との接続 - 付属のジャック (オス)/ RCA (オス x 2) ケーブルを使って、スピーカーキットのメインオーディオ 入力 (右サテライトスピーカーの背面にある RCA コネクター ) (5) を、サウンドカードまたは コンピュータのマザーボードに搭載されたサウンドカードの、緑の FRONT SPEAKERS 用コネクター または FRONT OUT コネクターに接続します。

ヘッドフォン用ジャックを備えたテレビとの接続 - スピーカーキットのメインオーディオ入力 (右サテライトスピーカーの背面にある RCA コネクター) (5) をテレビのヘッドフォン用ジャックに接続します。

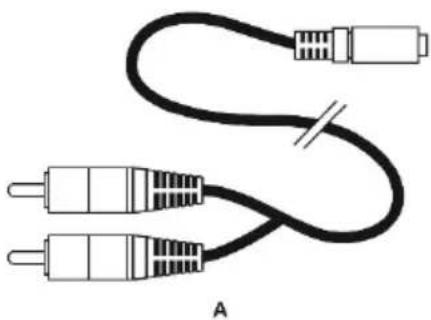

左右オーディオ出力を備えた DVD プレーヤー/テレビとの接続 ジャック (メス)/RCA (オス x 2) ケーブルが必要です (付属していません。下の図 A を参照してください)。

1. ジャック (オス)/RCA (オス x 2) ケーブルを、ジャック (メス)/RCA (オス) ケーブルに接続します。

2. ジャック (メス)/RCA (オス x 2) ケーブルの白の RCA コネクターを、DVD プレーヤー/テレビの対応

3. ジャック (メス)/RCA (オス x 2) ケーブルの赤の RCA コネクターを、DVD プレーヤー/テレビの対応

するオーディオ出力端子に接続します。DJSPEAKER 32 SMART ユーザーズマニュアル – 7/13

Bluetooth® ワイヤレステクノロジーを使った接続 Bluetooth® デバイス (スマートフォン、タブレット、PC、Mac® など) を接続する前に、 Bluetooth® デバイスとスピーカーキットをペアリング、つまり相互接続を確立する必要があります。ペアリングが 完了すると、必要な情報が各デバイスのメモリ ( Bluetooth® デバイスとスピーカーキットの両方) に 保存されます。デバイスをスピーカーキットと一度ペアリングすれば、再度ペアリングする必要は

注意: 他のデバイスが Bluetooth® ワイヤレステクノロジーを使用してスピーカーキットに接続した場合 も、別のデバイスへの有線接続はアクティブなままです。 最初のデバイスを接続する

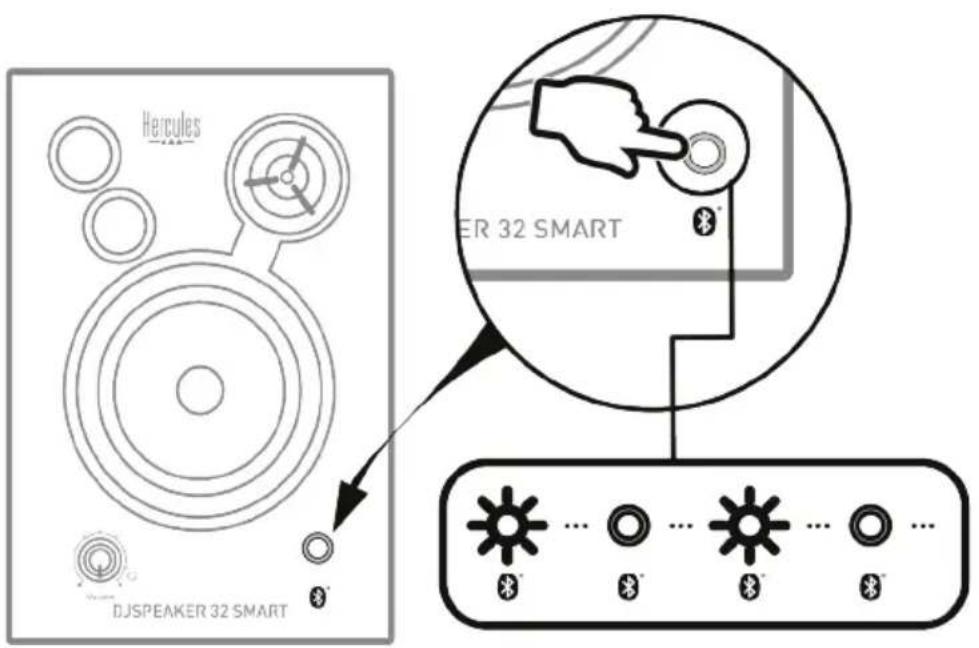

Bluetooth® ペアリングボタン (10) を押して、デバイスとのペアリングを開始します。青色の LED が点滅します。DJSPEAKER 32 SMART 8/13 – ユーザーズマニュアル

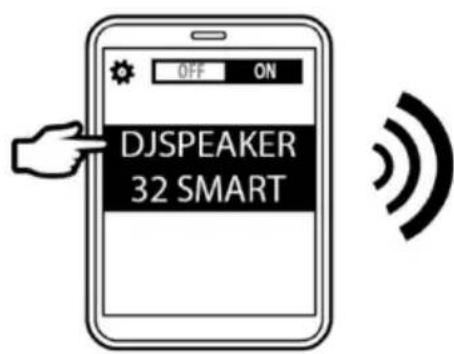

Bluetooth® 機能を有効にします。デバイスの Bluetooth®

アクセスして、リストから DJSpeaker 32 Smart スピーカーキットを選択してください。

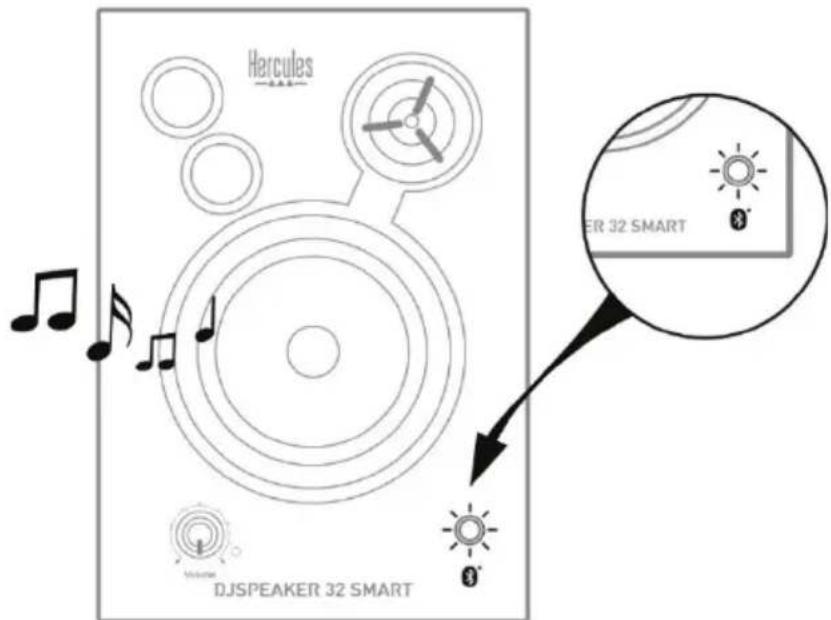

3. デバイスが接続されると、音が鳴り青 LED の点滅が停止します。

DJSpeaker 32 Smart スピーカーキットでは、最大 8 台のデバイスのペアリング情報を保存できますが 、同時に接続できるのは 2 台までです。最初のデバイスが正常に接続されたら、次の手順に従って さらにデバイスを接続できます。

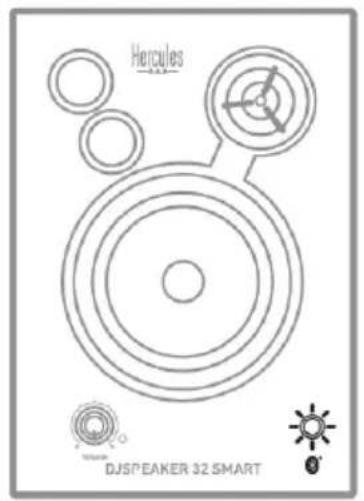

Bluetooth® ペアリングボタン (10) を押して、ペアリング処理を再スタートします。青色の LED が点滅します。

Bluetooth® 機能を有効にします。デバイスの Bluetooth®

アクセスして、リストから DJSpeaker 32 Smart スピーカーキットを選択してください。

3. デバイスが接続されると、音が鳴り LED の点滅が停止します。DJSPEAKER 32 SMART

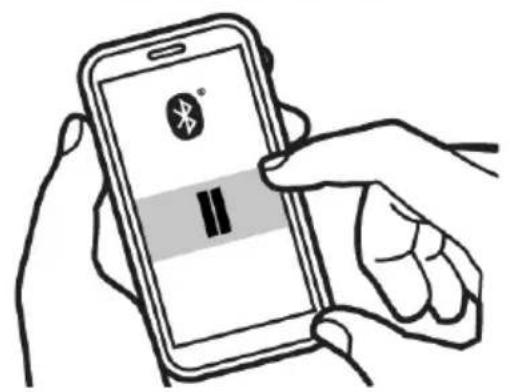

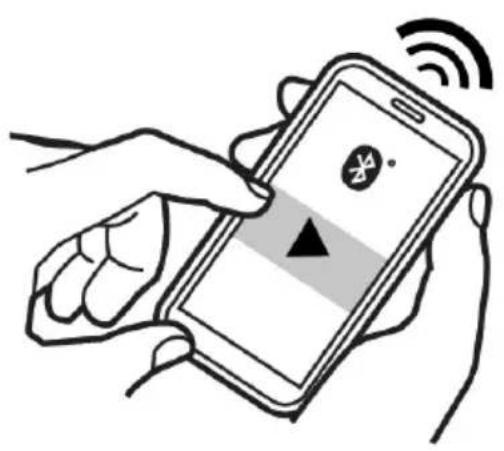

一方のデバイスで音楽を再生すると、もう一方のデバイスの音楽再生は自動的に一時停止します。 2 台目のデバイスの音楽がスピーカーキットで再生されるまでには、数秒かかることがあります。 Bluetooth® で 2 台のデバイスを DJSpeaker 32 Smart スピーカーキットに接続した状態で Bluetooth® ペアリングボタン (10) を押すと、最後にペアリングされたデバイスが切断され、新しいデバイスを ペアリング/接続できるようになります。 注意: DJSpeaker 32 Smart スピーカーキットは、最近接続された 8 台のデバイスの情報を保存します。 スピーカーキットの電源を再び入れると、最後に接続されたデバイスに再接続しようと自動的に

ペアリングされているデバイス (最大 8 台) のリストをリセットおよびクリアするに、 Bluetooth® ペアリングボタン (10) を 8 秒間押したままにしてください。リストがクリアされると音が鳴ります。DJSPEAKER 32 SMART 10/13 – ユーザーズマニュアル

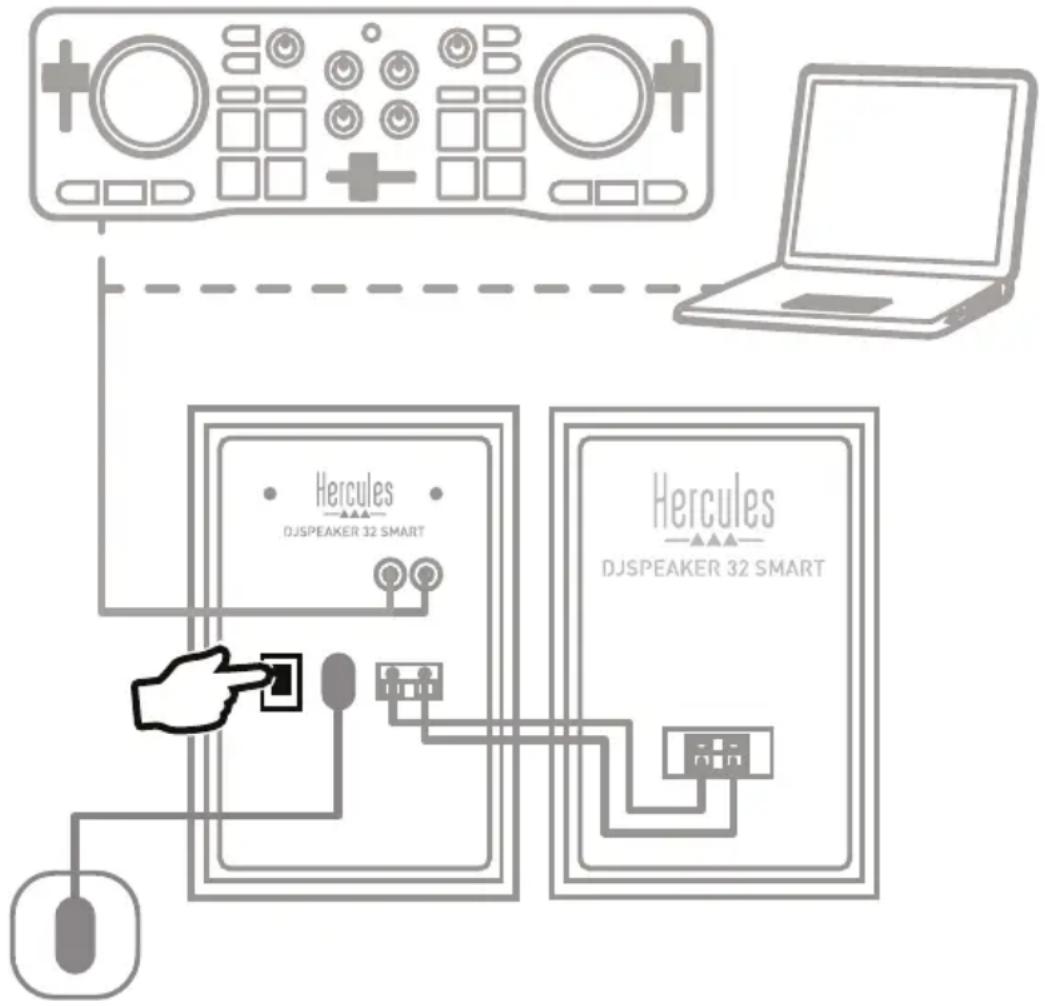

3. DJSPEAKER 32 SMART スピーカーキットを使用する

1. スピーカーキットの電源ケーブル (4) をコンセントに接続します。

2. ON/OFF スイッチ (3) を「ON」にします。

3. 使用したいオーディオソース(PC、Mac®、テレビ、DVD プレーヤー)を RCA 入力 (5) に必要な

ケーブルで接続し、オーディオソースの電源を入れます。

Bluetooth® 機能を使ってデバイス (スマートフォン、タブレット) を接続するには、セクション 2.3 に 記載されている手順に従ってください。 注意: RCA (5) と Bluetooth® (10) の 2 つの入力端子は混在可能です。したがって、どちらかを選択 するためにプラグを抜いたり、接続を解除したりする必要はありません。

4. マスターボリューム (8) を調整します。DJSPEAKER 32 SMART

スピーカーは接続状態 (LED が青で点灯) だが、音が聞こえない。

エリア内にある他のすべてのペアリング済みデバイスの電源を切るか Bluetooth® 機能を無効にしてから、再生に使用したいデバイスを再接続してください。 • ON/OFF スイッチ (3)

OFF にして DJSpeaker 32 Smart スピーカー キットの電源を切り、5 秒間待ってから ON/OFF スイッチ (3)

に設定して電源を入れ直してください。 Bluetooth® デバイスの 音声がスピーカーキットから聞こえない。 スピーカーキットの音声がミュートになっていないこと、およびボリュームが最小になっていないことを確認してください。 • デバイスの Bluetooth® 機能が有効になっていることを確認してください。 • Bluetooth® デバイスが通信範囲外の可能性があります。スピーカー キットに近づけてください。 • ON/OFF スイッチ (3)

OFF にして DJSpeaker 32 Smart スピーカー キットの電源を切り、5 秒間待ってから ON/OFF スイッチ (3)

に設定して電源を入れ直してください。 ペアリングされた Bluetooth® デバイスに スピーカーキットを接続 できない。

OFF にして DJSpeaker 32 Smart スピーカー キットの電源を切り、5 秒間待ってから ON/OFF スイッチ (3)

に設定して電源を入れ直してください。 Bluetooth®

(10) を押して、ペアリング処理を再スタートします。 • Bluetooth® デバイスに保存されているペアリング済みデバイスのリスト から、DJSpeaker 32 Smart スピーカーキットを削除してください (詳しくは 、デバイスのユーザーズマニュアルを参照してください)。次に、スピーカー とデバイスを再びペアリングしてください (詳しくは、セクション 記載の手順を参照してください)。 スピーカーキットを Bluetooth® 対応デバイスとペアリングできない。

Bluetooth® (10) を押して、ペアリングモードを有効にしてください。 • ペアリングしたいデバイス上で Bluetooth® 機能が有効になっていることを確認してください。 • Bluetooth® デバイスが通信範囲外の可能性があります。スピーカーキットに近づけてください。 • Bluetooth® デバイスがオーディオ転送 (A2DP プロトコル) に対応してい ることを確認してください。 • Bluetooth® デバイスおよび/またはスピーカーキットを、干渉を起こす可 能性のある他のデバイス (コードレス電話、電子レンジ、Wi-Fi ルーター、 Bluetooth® デバイス) から離してください。 • もし可能であれば、エリア内にある他のすべての Bluetooth®

Bluetooth® 機能を無効にしてください。 • ON/OFF スイッチ (3)

OFF にして DJSpeaker 32 Smart スピーカーキ ットの電源を切り、5 秒間待ってから ON/OFF スイッチ (3)

に設定して電源を入れ直してください。 • Bluetooth®

(10) を 8 秒間押したままにすると、ペアリングされたデバイスのリストがリセットおよびクリアされます。 Bluetooth®

Bluetooth® デバイスが通信範囲外の可能性があります。スピーカー キットに近づけてください。

Bluetooth® デバイスおよび/またはスピーカーキットを、干渉を起DJSPEAKER 32 SMART 12/13 – ユーザーズマニュアル こす可能性のある他のデバイス (コードレス電話、電子レンジ、Wi-Fi ルーター、および他のすべての Bluetooth® デバイス) から離して

Bluetooth® デバイス上で複数のアプリケーションが同時に実行さ れている場合は、必要でないアプリケーションをすべて終了して ください。複数のアプリケーションを同時に実行すると、オーディオ 転送に必要となる内部リソースが不足する場合があります。

• デバイスの Wi-Fi ネットワークを無効にしてください。

Bluetooth® デバイスと DJSpeaker 32 Smart スピーカーキットの ペアリングを解除してから、これらのデバイスを再度ペアリングして ください。これにより、初回ペアリング中に発生した問題を解決できる はずです。DJSPEAKER 32 SMART ユーザーズマニュアル – 13/13

© 2019 Guillemot Corporation S.A. All rights reserved. Hercules® は Guillemot Corporation S.A. の登 録商標です。Bluetooth® およびロゴは、Bluetooth SIG, Inc. が所有する登録商標です。Guillemot Corporation は Bluetooth SIG, Inc. の許諾のもと、同表記およびロゴを使用しています。その他、本書 に記載の登録商標およびブランド名は、それぞれの所有権者に帰属します。本書に含まれるイラスト には法的拘束力はありません。 本書に含まれる内容、設計および仕様は、事前の通告なしに変更さ れる場合があり、また、各国で異なる場合があります。中国製。 EU 指令との適合宣言 Guillemot Corporation S.A. は、DJSpeaker 32 Smart デバイスが Directive 1999/5/EC の必須要件お よび関連条項に準拠していることをここに宣言します。適合宣言は、次のアドレスにて参照できます: http://www.hercules.com/certificates/wireless_speaker/DoC-DJSpeaker32-Smart.pdf

国内の電気電子機器のリサイクル法を遵守してください。 リサイクルのための廃機器の収集地点や廃棄方法についての詳細は、お住まいの地域の自治体まで お問い合わせください。 本書は保管しておいてください。色や装飾は変更する場合があります。 www.hercules.com
