MANUAL DE USUARIO DJSpeaker 32 Smart HERCULES

ESDJSPEAKER 32 SMART 2/15 – Manual del usuario ÍNDICE

2. INSTALACIÓN DEL KIT DE ALTAVOCES DJSPEAKER 32 SMART .................... 4

2.2.3. Conexión a un reproductor de DVD/televisor dotado de salidas de audio Izquierda

Manual del usuario – 3/15

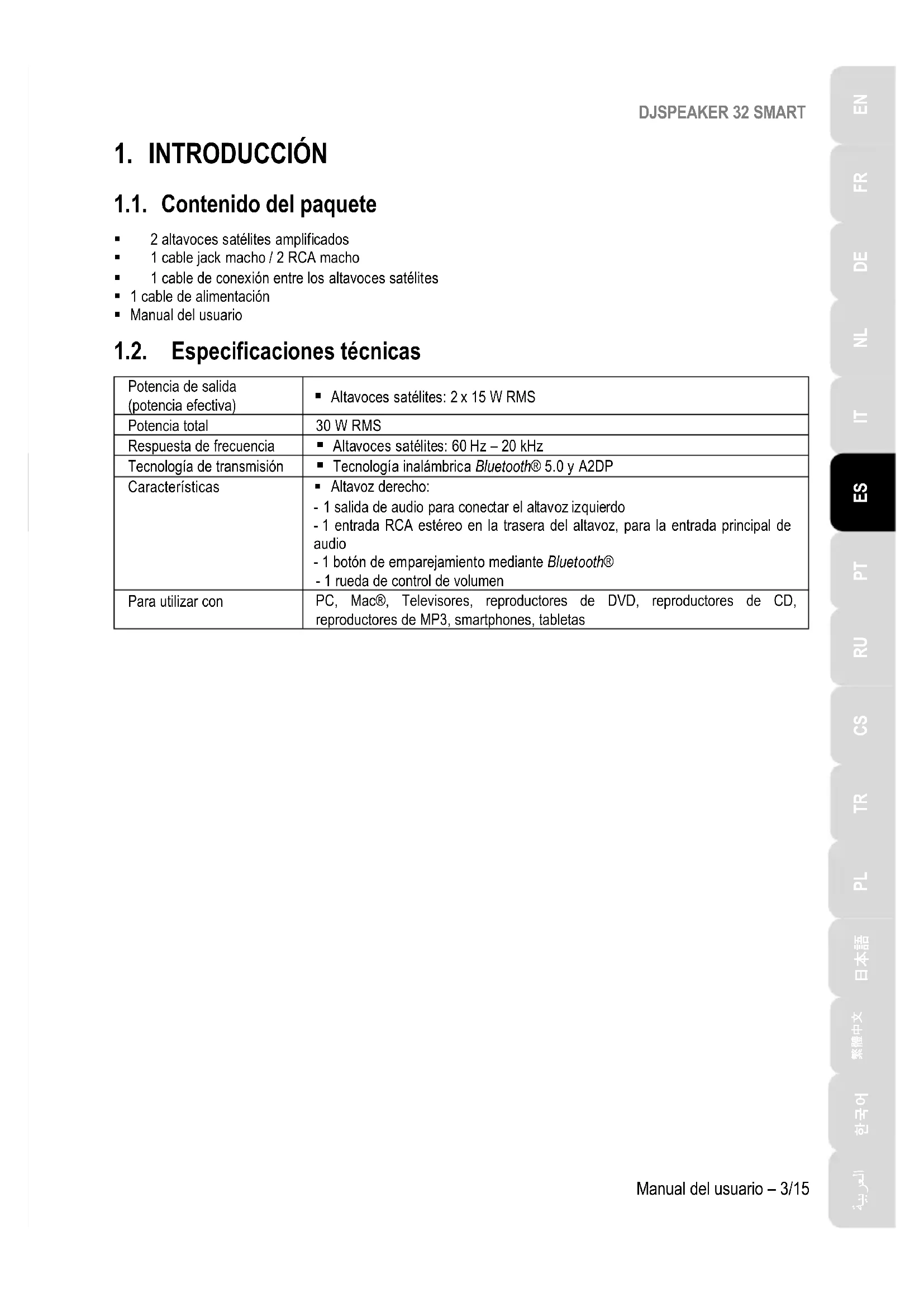

1.1. Contenido del paquete 2 altavoces satélites amplificados 1 cable jack macho / 2 RCA macho 1 cable de conexión entre los altavoces satélites 1 cable de alimentación Manual del usuario 1.2. Especificaciones técnicas Potencia de salida (potencia efectiva) Altavoces satélites: 2 x 15 W RMS Potencia total 30 W RMS Respuesta de frecuencia Altavoces satélites: 60 Hz – 20 kHz Tecnología de transmisión Tecnología inalámbrica Bluetooth® 5.0 y A2DP Características

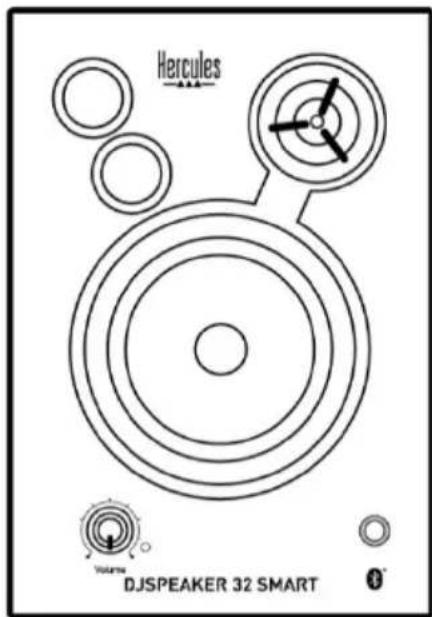

Altavoz derecho: - 1 salida de audio para conectar el altavoz izquierdo - 1 entrada RCA estéreo en la trasera del altavoz, para la entrada principal de audio - 1 botón de emparejamiento mediante Bluetooth® - 1 rueda de control de volumen Para utilizar con PC, Mac®, Televisores, reproductores de DVD, reproductores de CD, reproductores de MP3, smartphones, tabletasDJSPEAKER 32 SMART 4/15 – Manual del usuario 1.3. Recomendaciones - Coloca los altavoces satélites sobre una superficie plana para evitar que se puedan caer. - No abras el kit de altavoces, ya que te arriesgas a dañar sus componentes internos. - Este kit de altavoces está pensado para ser utilizado en un ambiente templado. - Para evitar el riesgo de incendio o descarga eléctrica, mantén alejado el kit de altavoces de: - lluvia o humedad, así como de fluidos (agua, productos químicos u otros líquidos), - fuentes de calor como calentadores, estufas u otros dispositivos que produzcan calor (incluyendo amplificadores), - la luz directa del sol. - No expongas el kit de altavoces a gotas ni a salpicaduras de agua. - No coloques ningún objeto lleno de líquido (vaso, jarrón...) sobre el kit de altavoces. - Desenchufa el cable de alimentación si no piensas utilizar el kit de altavoces durante un período de tiempo prolongado. Para desconectar el cable de alimentación, sujeta la clavija y tira de ella; no tires nunca del cable. - Asegúrate de que se pueda acceder fácilmente a la clavija de alimentación del kit de altavoces enchufado a una toma eléctrica. - Desenchufa el kit de altavoces antes de limpiarlo. Utiliza un paño húmedo y evita utilizar limpiadores en aerosol. - La clavija de alimentación del kit de altavoces sirve para apagarlo y, por lo tanto, debe ser fácilmente accesible en todo momento. - En la parte trasera de los altavoces están las indicaciones legales.

2. INSTALACIÓN DEL KIT DE ALTAVOCES DJSPEAKER 32

SMART 2.1. Colocar el kit de altavoces

1. Coloca los altavoces satélites sobre un escritorio a ambos lados del monitor, manteniéndolos al menos a 50 cm

de distancia de las paredes laterales.

2. Coloca los altavoces a la misma distancia del oyente y dirígelos hacia la posición de escucha.DJSPEAKER 32 SMART

Manual del usuario – 5/15

2.2. Conexión con cable

1. Apaga la fuente de audio (PC, Mac®, televisor, reproductor de DVD) a la que desees conectar el kit de

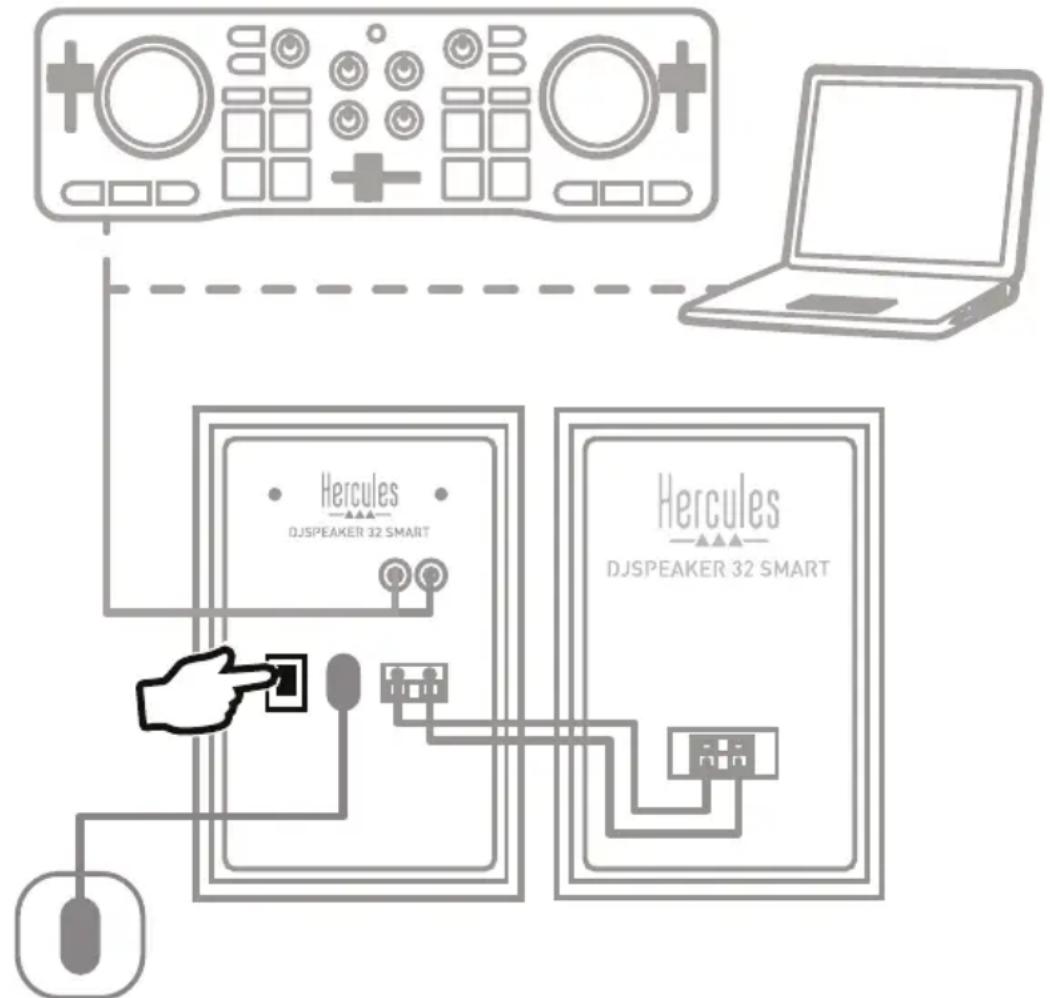

altavoces. - Diagrama general de conexión:

1: Altavoz derecho 2: Altavoz izquierdo 3: Interruptor On/Off 4: Conector de alimentación 5: Conectores RCA para entrada principal de audio 6: Conector de salida del bloque de terminales en el altavoz satélite derecho 7: Conector de entrada del bloque de terminales en el altavoz satélite izquierdoDJSPEAKER 32 SMART 6/15 – Manual del usuario - Altavoz derecho con controles: 8: Rueda de control de volumen maestro 9: LED de alimentación 10: LED y botón de emparejamiento mediante Bluetooth®

2.2.1. Conexión a un PC/Mac®

- Conecta la entrada principal de audio del kit de altavoces (conectores RCA de la parte trasera del altavoz satélite derecho) (5) al conector verde FRONT SPEAKERS o FRONT OUT de la tarjeta de sonido independiente o de la tarjeta de sonido integrada en la placa base del ordenador, utilizando el cable jack macho / 2 RCA macho incluido.

2.2.2. Conexión a un televisor dotado de un jack de auriculares

- Conecta la entrada principal de audio del kit de altavoces (conectores RCA de la parte trasera del altavoz satélite derecho) (5) al jack de auriculares del televisor.

2.2.3. Conexión a un reproductor de DVD/televisor dotado de salidas de

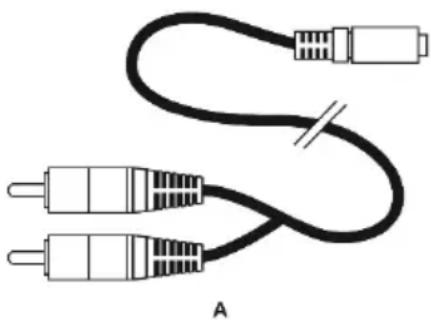

audio Izquierda y Derecha Requiere un cable jack hembra / 2 RCA macho (no incluido: consulta el diagrama A, a continuación).

1. Conecta el cable jack macho / 2 RCA macho al cable jack hembra / 2 RCA macho.

2. Enchufa el conector RCA blanco del cable jack hembra / 2 RCA macho en la salida de audio correspondiente

del reproductor de DVD/televisor.

3. Enchufa el conector RCA rojo del cable jack hembra / 2 RCA macho en la salida de audio correspondiente del

reproductor de DVD/televisor.DJSPEAKER 32 SMART Manual del usuario – 7/15

2.3. Conexión mediante tecnología inalámbrica Bluetooth® Antes de conectar el dispositivo Bluetooth® (smartphone, tableta, PC, Mac®…), primero debes emparejarlo con el kit de altavoces: es decir, debes establecer una conexión entre ellos. Una vez terminado el emparejamiento, la información pertinente se almacena en la memoria de cada dispositivo (el dispositivo Bluetooth® y el kit de altavoces). Una vez que se ha emparejado un dispositivo con el kit de altavoces, no se tiene que volver a emparejar. Nota: La conexión con cable a otro dispositivo permanece activa aunque estén conectados otros dispositivos al kit de altavoces mediante la tecnología inalámbrica Bluetooth®. Conexión de un primer dispositivo

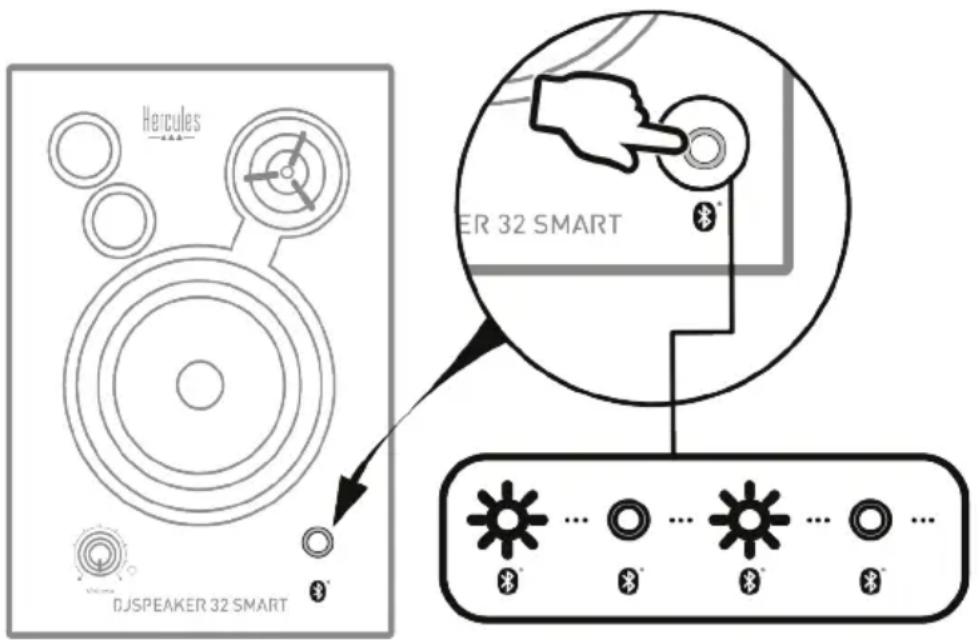

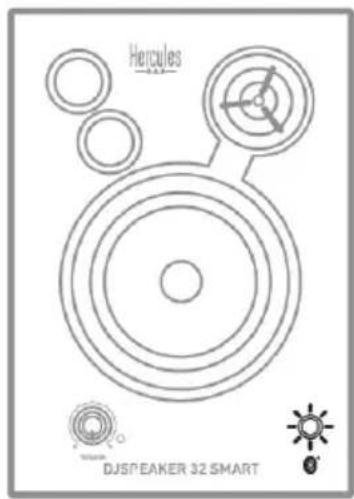

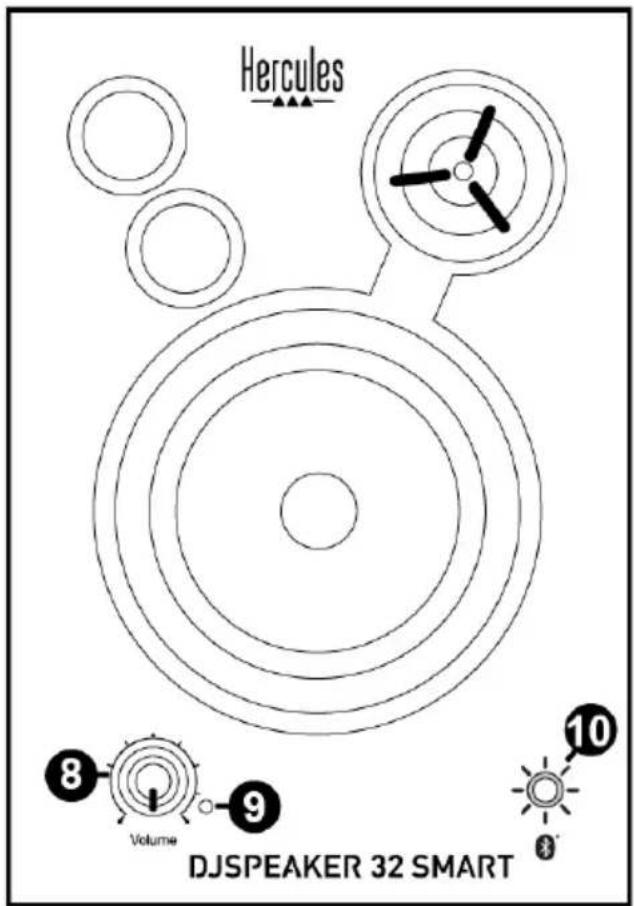

1. Pulsa el botón de emparejamiento mediante Bluetooth® (10) para iniciar el emparejamiento con el

dispositivo. El LED azul empieza a parpadear.DJSPEAKER 32 SMART 8/15 – Manual del usuario

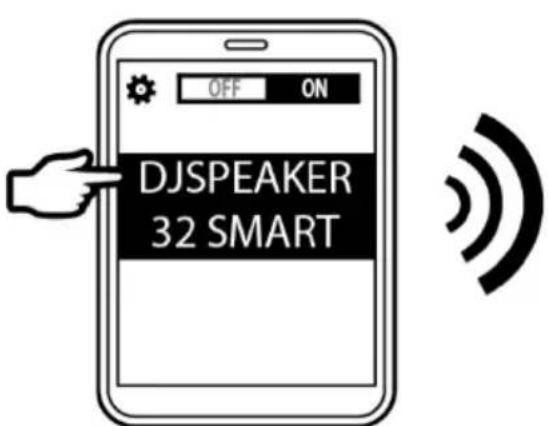

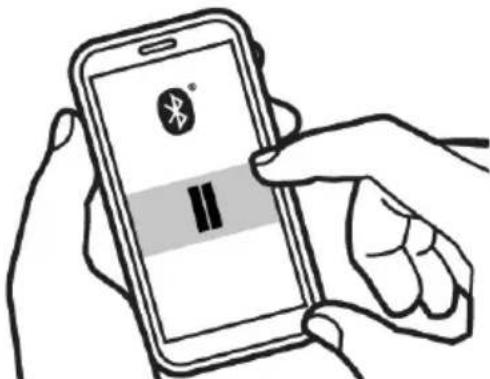

2. Activa la función Bluetooth® en el dispositivo que quieres emparejar. Accede a la configuración de

Bluetooth® del dispositivo y selecciona el kit de altavoces DJSpeaker 32 Smart en la lista.

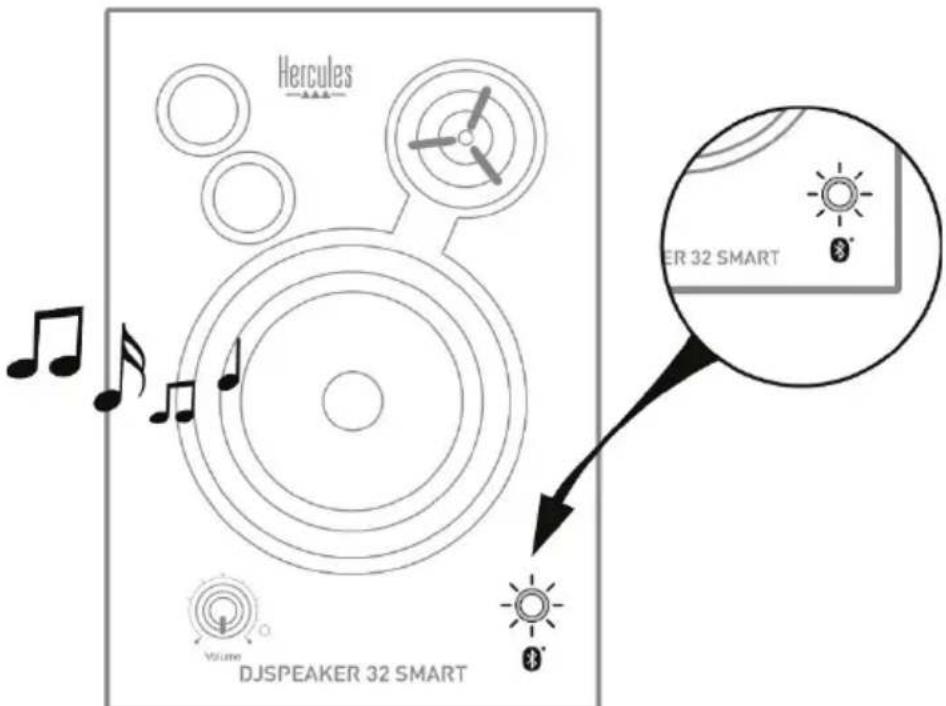

3. Cuando el dispositivo esté conectado, se oirá un sonido y el LED azul dejará de parpadear.

Conexión de otros dispositivos El kit de altavoces DJSpeaker 32 Smart puede almacenar información de emparejamiento de hasta ocho dispositivos, pero sólo se pueden conectar dos simultáneamente. Tras haber conectado correctamente el primer dispositivo, sigue el procedimiento indicado a continuación para conectar otro:

1. Pulsa el botón de emparejamiento mediante Bluetooth® (10) para reiniciar el proceso de emparejamiento. El

LED azul empieza a parpadear.

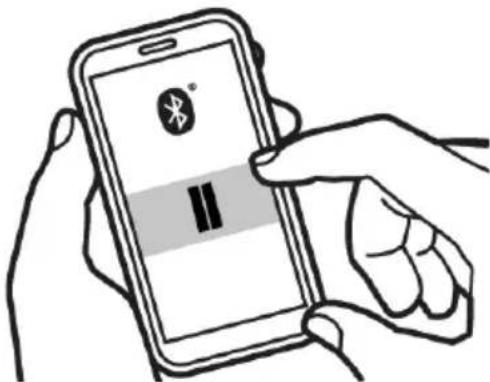

2. Activa la función Bluetooth® del nuevo dispositivo. Accede a la configuración de Bluetooth® del dispositivo y

selecciona el kit de altavoces DJSpeaker 32 Smart en la lista.

3. Cuando el dispositivo esté conectado, se oirá un sonido y el LED dejará de parpadear.DJSPEAKER 32 SMART

Manual del usuario – 9/15

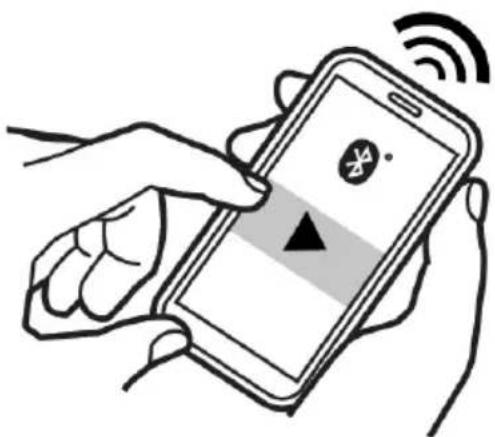

Cuando se reproduce música en uno de los dos dispositivos, se detiene automáticamente en el otro. Puede tardar algunos segundos el empezar a reproducirse la música del segundo dispositivo en el kit de altavoces. Si dos dispositivos están conectados mediante Bluetooth® al kit de altavoces DJSpeaker 32 Smart y pulsas el botón de emparejamiento mediante Bluetooth® (10), se desconectará el último dispositivo emparejado para permitir que se empareje o se conecte un nuevo dispositivo. Nota: El kit de altavoces DJSpeaker 32 Smart almacena los últimos ocho dispositivos a los que se ha conectado. Cuando el kit de altavoces se vuelve a encender, intenta reconectarse automáticamente al último dispositivo conectado. Para reiniciar y borrar la lista de dispositivos emparejados (ocho dispositivos como máximo), pulsa y mantén pulsado el botón de emparejamiento mediante Bluetooth® (10) durante ocho segundos. Se oirá un sonido cuando se haya borrado la lista.DJSPEAKER 32 SMART 10/15 – Manual del usuario

3. USAR EL KIT DE ALTAVOCES DJSPEAKER 32 SMART

1. Enchufa el cable de alimentación (4) del kit de altavoces en un enchufe eléctrico.

2. Pon el interruptor On/Off (3) en la posición ON.

3. Conecta la fuente de audio que quieras usar (PC, Mac®, televisor, reproductor de DVD) a la entrada RCA (5)

usando los cables necesarios y luego enciende la fuente de audio. o bien

3. Sigue los procedimientos indicados en la sección 2.3 para conectar los dispositivos (smartphone, tableta)

mediante la función de Bluetooth®. Nota: Las dos entradas — RCA (5) y Bluetooth® (10) — son mixtas, lo que significa que no se tienen que desenchufar ni desconectar para elegir una u otra.

4. Ajusta el volumen maestro (8).DJSPEAKER 32 SMART

Manual del usuario – 11/15

4. RESOLUCIÓN DE PROBLEMAS

Problema Soluciones posibles El altavoz indica una conexión (el LED está encendido en azul), pero no se oye ningún sonido.

• Apaga todos los dispositivos emparejados en los alrededores o desactiva su función Bluetooth® y luego vuelve a conectar el dispositivo que deseas usar para la reproducción.

• Apaga el kit de altavoces DJSpeaker 32 Smart poniendo el interruptor On/Off (3) en OFF, espera 5 segundos y vuelve a encenderlo poniendo el interruptor On/Off (3) en ON. En el kit de altavoces no se oye ningún sonido proveniente de un dispositivo Bluetooth®.

• Asegúrate de que el sonido del kit de altavoces no esté desactivado y que el nivel del volumen no esté al mínimo.

• Asegúrate de que esté activada la función Bluetooth® del dispositivo.

• El dispositivo Bluetooth® puede estar fuera del alcance: acércalo al kit de altavoces.

• Apaga el kit de altavoces DJSpeaker 32 Smart poniendo el interruptor On/Off (3) en OFF, espera 5 segundos y vuelve a encenderlo poniendo el interruptor On/Off (3) en ON. No puedo conectar el kit de altavoces a un dispositivo Bluetooth® emparejado.

• Apaga el kit de altavoces DJSpeaker 32 Smart poniendo el interruptor On/Off (3) en OFF, espera 5 segundos y vuelve a encenderlo poniendo el interruptor On/Off (3) en ON. Pulsa el botón de emparejamiento mediante Bluetooth® (10) para reiniciar el proceso de emparejamiento.

• Quita el kit de altavoces DJSpeaker 32 Smart de la lista de dispositivos emparejados almacenada en el dispositivo Bluetooth® (para obtener más información, consulta el manual del usuario del dispositivo). A continuación, vuelve a emparejar el kit de altavoces y el dispositivo (para obtener más información, consulta las instrucciones indicadas en la sección 2.3). No puedo emparejar el kit de altavoces con mi dispositivo Bluetooth®.

• Pulsa el botón de emparejamiento mediante Bluetooth® (10) del altavoz derecho para activar el modo de emparejamiento.

• Asegúrate de que la función Bluetooth® esté activada en el dispositivo que deseas emparejar.

• El dispositivo Bluetooth® puede estar fuera del alcance: acércalo al kit de altavoces.

• Asegúrate de que el dispositivo Bluetooth® admite transmisión de audio (protocolo A2DP).

• Aleja el dispositivo Bluetooth® y/o el kit de altavoces de cualquier otro dispositivo responsable de causar interferencias (teléfonos inalámbricos, hornos microondas, routers Wi- Fi y todos los demás dispositivos Bluetooth®).

• Si es posible, apaga los demás dispositivos Bluetooth ® en los alrededores o desactiva su función Bluetooth®.

• Apaga el kit de altavoces DJSpeaker 32 Smart poniendo el interruptor On/Off (3) en OFF, espera 5 segundos y vuelve a encenderlo poniendo el interruptor On/Off (3) en ON.

Pulsa y mantén pulsado el botón de emparejamiento mediante Bluetooth® (10) durante ocho segundos: se reinicia y se borra la lista de dispositivos emparejados.DJSPEAKER 32 SMART 12/15 – Manual del usuario Calidad de sonido deficiente en modo Bluetooth®.

• El dispositivo Bluetooth ® puede estar fuera del alcance: acércalo al kit de altavoces.

• Aleja el dispositivo Bluetooth® y/o el kit de altavoces de cualquier otro dispositivo responsable de causar interferencias (teléfonos inalámbricos, hornos microondas, routers Wi- Fi y todos los demás dispositivos Bluetooth®).

• Si se están ejecutando simultáneamente varias aplicaciones en el dispositivo Bluetooth®, cierra todas las aplicaciones no esenciales. Si ejecutas varias aplicaciones simultáneamente, se reducen los recursos internos que necesita la transmisión de audio.

• Desactiva la red Wi-Fi del dispositivo.

• Quita el emparejamiento entre el dispositivo Bluetooth® y el kit de altavoces DJSpeaker 32 Smart y luego vuelve a emparejar ambos dispositivos. Al hacerlo eliminarás los problemas que hayan podido suceder durante el emparejamiento inicial.DJSPEAKER 32 SMART Manual del usuario – 13/15

INFORMACIÓN DE GARANTÍA AL CONSUMIDOR En todo el mundo, Guillemot Corporation S.A., cuyo domicilio legal se encuentra en Place du Granier, B.P. 97143, 35571 Chantepie, Francia (en lo sucesivo “Guillemot”) garantiza al consumidor que este producto de Hercules estará libre de defectos de materiales y mano de obra, durante un período de garantía que corresponde al límite de tiempo para interponer una acción legal referida a la conformidad en relación con este producto. En los países de la Unión Europea, esto corresponde a un período de dos (2) años a partir de la entrega del producto de Hercules. En otros países, el período de garantía corresponde al límite de tiempo para interponer una acción legal referida a la conformidad en relación con este producto de Hercules según las leyes aplicables del país en el que el consumidor estuviese domiciliado en la fecha de compra del producto de Hercules (si no existiese una acción similar en el país correspondiente, entonces el período de garantía será de un (1) año a partir de la fecha de compra original del producto de Hercules). A pesar de lo anterior, las baterías recargables están cubiertas por un período de garantía de seis (6) meses a partir de la fecha de compra original. Si el producto resultase defectuoso durante el período de garantía, hay que ponerse en contacto inmediatamente con el Soporte Técnico, que indicará el procedimiento a seguir. Si se confirma el defecto, el producto debe devolverse a su lugar de compra (o a cualquier otra ubicación indicada por el Soporte Técnico). Dentro del contexto de esta garantía, el producto defectuoso del consumidor será sustituido o restaurado su funcionamiento correcto. Si, durante el período de garantía, el producto de Hercules fuese sometido a dicho reacondicionamiento, cualquier período de cómo mínimo siete (7) días durante el que el producto no se pueda usar se añadirá al período de garantía restante (este período va desde la fecha de petición de intervención del consumidor o desde la fecha en la que el producto se entrega para el reacondicionamiento, si la fecha en la que el producto se entrega para el reacondicionamiento fuese posterior a la fecha de la petición de intervención). Si la ley aplicable lo permite, toda la responsabilidad de Guillemot y sus filiales (incluso por daños resultantes) se limita a la restauración del funcionamiento correcto o la sustitución del producto de Hercules. Si la ley aplicable lo permite, Guillemot renuncia a todas las garantías de comerciabilidad o adecuación para un propósito determinado. Esta garantía no se aplicará: (1) si el producto ha sido modificado, abierto, alterado o ha sufrido daños como resultado de un uso inapropiado o abuso, negligencia, accidente, desgaste normal, o cualquier otra causa no relacionada con un defecto de materiales o fabricación (incluyendo, pero no de forma exclusiva, la combinación del producto de Hercules con cualquier elemento no adecuado, incluyendo en particular fuentes de alimentación, baterías recargables, cargadores o cualquier otro elemento no suministrado por Guillemot para este producto); (2) en caso de incumplimiento de las instrucciones proporcionadas por el Soporte Técnico; (3) a software, es decir software sujeto a una garantía específica; (2) en caso de incumplimiento de las instrucciones proporcionadas por el Soporte Técnico; (3) a software, es decir software sujeto a una garantía específica; (4) a consumibles (elementos que se tienen que reemplazar a lo largo de la vida del producto: por ejemplo, baterías desechables o almohadillas para auriculares de audio); (5) a accesorios (por ejemplo, cables, cajas, bolsas, bolsos o muñequeras); (6) si el producto se ha vendido en una subasta pública. (6) si el producto se ha vendido en una subasta pública. Esta garantía no es transferible. Los derechos legales del consumidor en relación con las leyes aplicables a la venta de productos de consumo de su país no se ven afectados por esta garantía.DJSPEAKER 32 SMART 14/15 – Manual del usuario Provisiones de garantía adicionales Durante el período de garantía, Guillemot no proporcionará, en principio, ninguna pieza de repuesto, ya que el Soporte Técnico es el único autorizado para abrir y/o reacondicionar los productos de Hercules (con la excepción de los procedimientos de reacondicionamiento que el Soporte técnico puede solicitar que lleve a cabo el consumidor, mediante instrucciones por escrito – por ejemplo, debido a la simplicidad y la falta de confidencialidad del proceso de reacondicionamiento – y suministrando al consumidor las piezas de repuesto necesarias, si hiciese falta). Debido a sus ciclos de innovación y para proteger su know-how y secretos comerciales, Guillemot no proporcionará, en principio, ninguna pieza de repuesto ni instrucciones de reacondicionamiento para los productos de Hercules cuyo período de garantía haya vencido. En los Estados Unidos de América y en Canadá, esta garantía está limitada al mecanismo interno del producto y al alojamiento externo. En ningún caso, Guillemot ni sus filiales serán responsables ante terceros por daños resultantes o fortuitos resultado del incumplimiento de cualquier garantía expresa o implícita. En algunos estados o provincias no se permite la limitación de la duración de una garantía implícita ni la exclusión o limitación de responsabilidad por daños resultantes o fortuitos, por lo que las limitaciones o exclusiones anteriores pueden no ser aplicables. Esta garantía ofrece derechos legales específicos al consumidor, que también puede tener otros derechos que pueden variar de un estado a otro o de una provincia a otra. Responsabilidad Si la ley aplicable lo permite, Guillemot Corporation S.A. (en lo sucesivo “Guillemot”) y sus filiales renuncian a toda responsabilidad por los daños causados por uno o más de los siguientes motivos: (1) el producto ha sido modificado, abierto o alterado; (2) incumplimiento de las instrucciones de montaje; (3) uso inapropiado o abuso, negligencia, accidente (un impacto, por ejemplo); (4) desgaste normal. Si la ley aplicable lo permite, Guillemot y sus filiales renuncian a toda responsabilidad por los daños no relacionados con defectos de materiales o fabricación en relación con el producto (incluyendo, pero no de forma exclusiva, los daños causados de forma directa o indirecta por cualquier software, o por combinar el producto de Hercules con cualquier elemento no adecuado, incluyendo en particular fuentes de alimentación, baterías recargables, cargadores o cualquier otro elemento no suministrado por Guillemot para este producto).DJSPEAKER 32 SMART Manual del usuario – 15/15

COPYRIGHT © 2019 Guillemot Corporation S.A. Todos los derechos reservados. Hercules® es una marca comercial registrada de Guillemot Corporation S.A. La marca y los logotipos de Bluetooth® son marcas comerciales registradas propiedad de Bluetooth SIG, Inc. y el uso de dichas marcas por parte de Guillemot Corporation S.A. es bajo licencia. Todas las demás marcas comerciales y nombres de marca se reconocen por la presente y son propiedad de sus respectivos dueños. Ilustraciones no vinculantes. Los contenidos, los diseños y las especificaciones están sujetos a cambios sin previo aviso y pueden variar de un país a otro. Fabricado en China. DECLARACIÓN DE CONFORMIDAD CON DIRECTIVAS DE LA UE Por la presente, Guillemot Corporation S.A. declara que el dispositivo DJSpeaker 32 Smart cumple con los requisitos esenciales y otras disposiciones pertinentes de la Directiva 1999/5/CE. La declaración de conformidad se puede consultar en la siguiente dirección: http://www.hercules.com/certificates/wireless_speaker/DoC-DJSpeaker32-Smart.pdf

RECOMENDACIÓN DE PROTECCIÓN AMBIENTAL

En la Unión Europea: Al terminar su vida útil, este producto no debe tirarse en un contenedor de basuras estándar, sino que debe dejarse en un punto de recogida de desechos eléctricos y equipamiento electrónico para ser reciclado. Esto viene confirmado por el símbolo que se encuentra en el producto, manual del usuario o embalaje. Dependiendo de sus características, los materiales pueden reciclarse. Mediante el reciclaje y otras formas de procesamiento de los desechos eléctricos y el equipamiento electrónico puedes contribuir de forma significativa a ayudar a proteger el medio ambiente. Contacta con las autoridades locales para más información sobre el punto de recogida más cercano. Para los demás países: cumpla las leyes locales sobre reciclaje de equipos eléctricos y electrónicos. Esta información debe conservarse. Los colores y motivos decorativos pueden variar. Los adhesivos y los cierres de plástico se deben quitar del producto antes de utilizarlo. www.hercules.com *Aplicable únicamente a la UE y Turquía
