製品タイプ	PC、テレビ、マルチメディアプレーヤー用アンプ内蔵スピーカーキット
ブランド	Hercules
モデル	DJMonitor 42
総出力	40 W RMS（サテライトあたり2 x 20 W）
周波数応答	60 Hz – 20 kHz
オーディオ入力	ステレオRCA入力（メイン）、補助入力3.5 mmジャック
オーディオ出力	3.5 mmジャックヘッドホン出力
調整	全体音量、低音、高音
電源	付属のアダプター/電源ケーブルによるコンセント
箱の内容	アンプ内蔵サテライトスピーカー2台、ジャックケーブル（オス）/2 RCA（オス）、スピーカー間接続ケーブル、電源ケーブル、取扱説明書
推奨用途	PC、テレビ、DVDプレーヤー、CDオーディオ、MP3
保証	EUでは2年間（その他の国では現地法による）
クリーニング	湿った布を使用し、エアゾールは使用しないでください
安全性	開けないでください。水、湿気、熱源、直射日光を避けてください
リサイクル	家庭ごみと一緒に廃棄しないでください。WEEE回収拠点にお持ちください
使用温度	温帯気候のみ

よくある質問 - DJMonitor 42 HERCULES

DJMonitor 42スピーカーをPCに接続するには？

付属のジャックケーブル（オス）/2 RCA（オス）を使用します。ジャックプラグをPCのヘッドホン出力またはサウンドカードの緑色のFRONT SPEAKERS端子に差し込み、RCAコネクターを右スピーカー背面のメイン入力（RCAコネクター）に接続します。

このキットで低音と高音を調整できますか？

はい、右スピーカーには2つのロータリーノブがあります。1つは低音（Bass）調整用、もう1つは高音（Treble）調整用です。お好みに合わせて調整してください。

音がまったく聞こえない場合の対処法は？

スピーカーの電源が入っているか（背面のOn/Offスイッチ）、全体音量が十分か、オーディオソースが信号を出力しているか、ケーブルが正しく接続されているかを確認してください。また、選択した入力（RCAまたは補助）が使用中のソースと一致していることを確認してください。

これらのスピーカーにヘッドホンを接続できますか？

はい、右スピーカーには3.5 mmジャックのヘッドホン出力（図では13と表示）が装備されています。ヘッドホンを接続すると、スピーカーの音はミュートされます。

RCA出力のないテレビを接続するには？

テレビにヘッドホン端子（3.5 mmジャック）がある場合は、付属のジャック/RCAケーブル（または必要に応じてアダプター）を使用して、右スピーカーのメインRCA入力に接続します。テレビに左右のオーディオ出力（RCA）がある場合は、別売りのジャック（メス）/2 RCA（オス）ケーブルを追加で使用します。

推奨されるクリーニング方法は？

最初にスピーカーの電源を抜いてください。湿った布を使用して表面を拭いてください。エアゾール、溶剤、研磨剤は絶対に使用しないでください。

スピーカーには保証がありますか？

はい、EU内では2年間の保証があります（適合性のための期間）。その他の国では現地法により異なります。電池とアクセサリーの保証期間は短くなります。

これらのスピーカーをDVDプレーヤーで使用できますか？

はい、DVDプレーヤーのオーディオ出力（左右RCA）を右スピーカーのメインRCA入力に接続します。メインケーブルがジャックの場合は、ジャック（メス）/2 RCA（オス）アダプターが必要な場合があります。取扱説明書の接続図に従ってください。

スピーカーが電源オンにならない場合の対処法は？

電源ケーブルが機能するコンセントにしっかりと接続されていること、および右スピーカー背面のOn/OffスイッチがONになっていることを確認してください。前面の電源インジケーター（LED）が点灯するはずです。何も起こらない場合は、別のコンセントを試すか、テクニカルサポートに連絡してください。

付属のケーブル以外のものを使用できますか？

はい、互換性のある他のケーブルを使用できますが、適切な端子（3.5 mmジャックまたはRCA）を持つ必要があります。ノイズを避けるため、良質のケーブルを使用してください。スピーカー間の接続ケーブルは専用ですので、付属のものを使用してください。

使用説明書 DJMonitor 42 HERCULES

1. はじめに....3
   1.1. パッケージ内容....3
   1.2. 仕様....3
   1.3. 推獎事項....4
2. DJMONITOR 42 スピーカーキットを設置する....4
   2.1. スピーカーを配置する....4
   2.2. スピーカーキットを接続する....5

2.2.1 コンピュータとの接続 6
2.2.2. ヘッドフォン用ジャックを備えたテレビとの接続 6
2.2.3. 左右オーディオ出力を備えた DVD プレーヤー/テレビとの接続……6

1. DJMONITOR 42 スピーカーキットを使用する....7

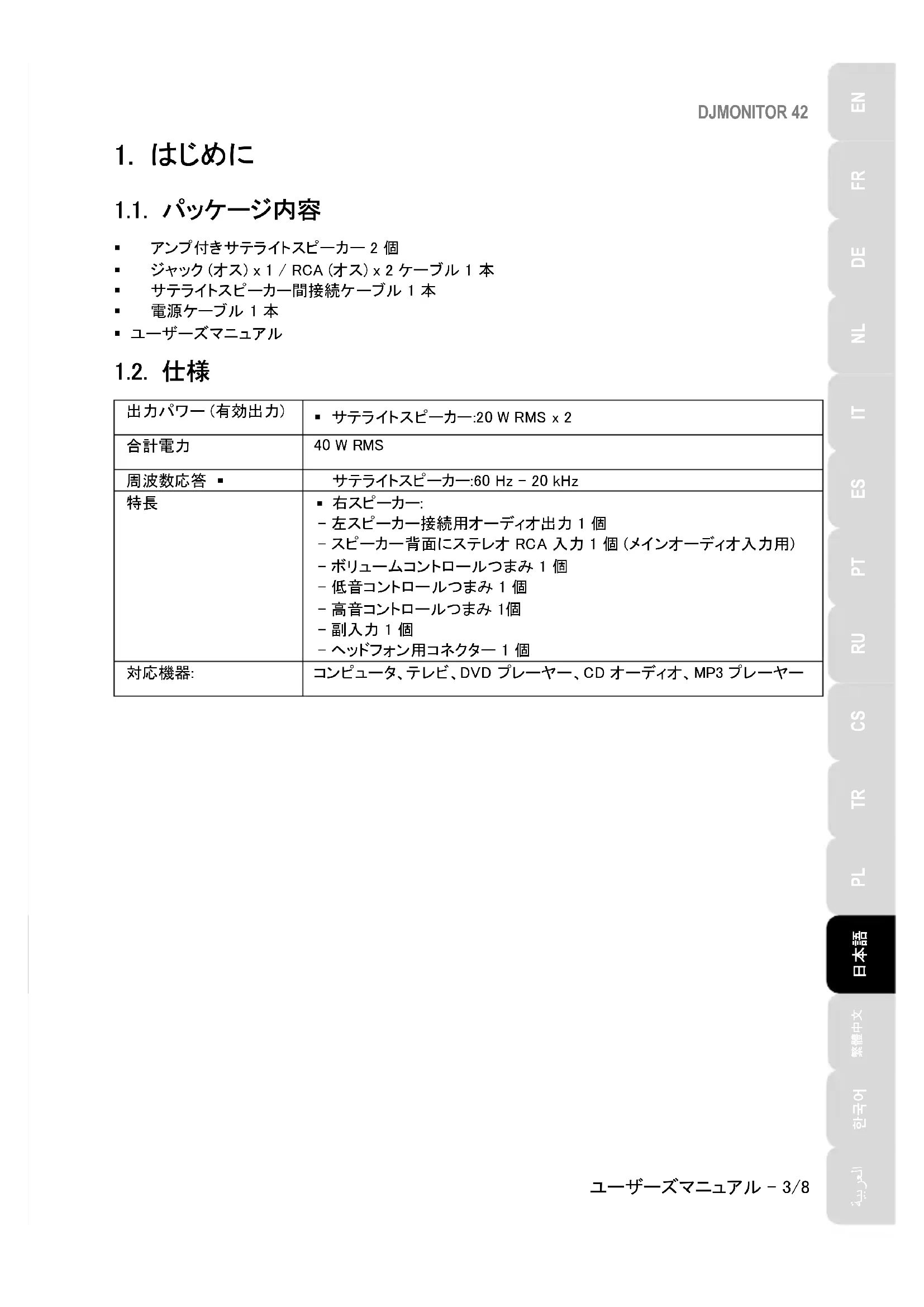

1. はじめに

1.1. パッケージ内容

■ アンプ付きサテライトスピーカー 2 個
■ ジャック (オス) x 1 / RCA (オス) x 2 ケーブル 1 本
■ サテライトスピーカー間接続ケーブル 1 本
■ 電源ケーブル 1 本
■ ユーザーズマニュアル

1.2. 仕様

出力パワー(有効出力)	▪ サテライトスピーカー:20 W RMS x 2
合計電力	40 W RMS
周波数応答 ■	サテライトスピーカー:60 Hz - 20 kHz
特長	▪ 右スピーカー:- 左スピーカー接続用オーディオ出力 1 個- スピーカー背面にステレオ RCA 入力 1 個 (メインオーディオ入力用)- ボリュームコントロールつまみ 1 個- 低音コントロールつまみ 1 個- 高音コントロールつまみ 1個- 副入力 1 個- ヘッドフォン用コネクター 1 個
対応機器:	コンピュータ、テレビ、DVD プレーヤー、CD オーディオ、MP3 プレーヤー

1.3. 推獎事項

• 落下を防ぐため、サテライトスピーカーは平らな場所に置いてください。
• 内部の部品の破損を防ぐため、スピーカーキットは絶対に開けないでください。
• このスピーカーキットは、温暖な環境での使用を想定して設計されています。
• 火災や放電の危険を防ぐため、スピーカーキットを次の場所に近づけないでください:

- 雨または湿度、およびその他の液体（水、化学薬品など）、ヒーター、ストーブ、およびその他の熱を発する器具（アンプを含む）、および直射日光。

• -スピーカーキットに水滴や水がかからないようにしてください。
• • 液体が入った容器（コップ、花瓶など）をスピーカーキットの上に置かないでください。
• スピーカーキットを長期間使用しないときは、電源ケーブルを抜いてください。電源ケーブルを抜くときは、必ずケーブルではなくプラグを持って引っ張ってください。
• コンセントに接続されたスピーカーキットの電源プラグは、必ずアクセスしやすい状態に保ってください。
• クリーニングを行う前に、スピーカーキットを取り外してください。湿らせた布を使用してください。 エアゾールクリーナーは使用しないでください。
• スピーカーキットの電源プラグは電源のオンオフに使われるため、常にアクセスしやすい状態にしてください。
• 注意: 大音量の音楽をヘッドフォンで長時間聴くと、難聴の原因になる恐れがありますのでご注意ください。
• マーキングは、スピーカーの背面に記載されています。

2. DJMONITOR 42 スピーカーキットを設置する

2.1. スピーカーを配置する

1. サテライトスピーカーを机の上に、モニターのどちらかの隣に置きます。この際、スピーカーは両壁から 50cm 以上離してください。
2. スピーカーを聴くポジションのほうに向け、このポジションから等距離に置きます。

2.2. スピーカーキットを接続する

1. スピーカーキットに接続するオーディオソース（コンピュータ、テレビ、DVD プレーヤーなど）の電源をオフにします。

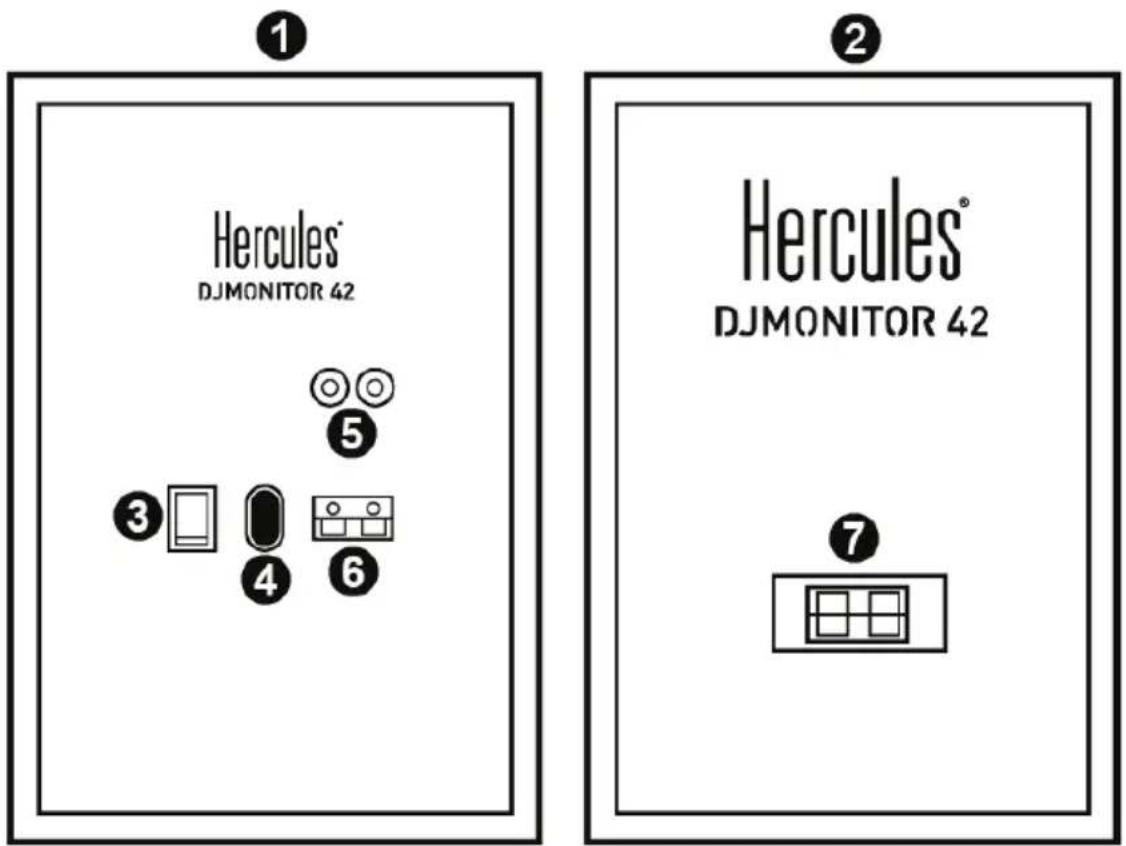

- 全体接続図:

1: 右スピーカー
2: 左スピーカー
3: ON/OFF スイッチ
4: 電源コネクター
5: メイン入力用コネクター
6: 右サテライトスピーカー用コネクター
7: 左サテライトスピーカー用コネクター

DJMONITOR 42

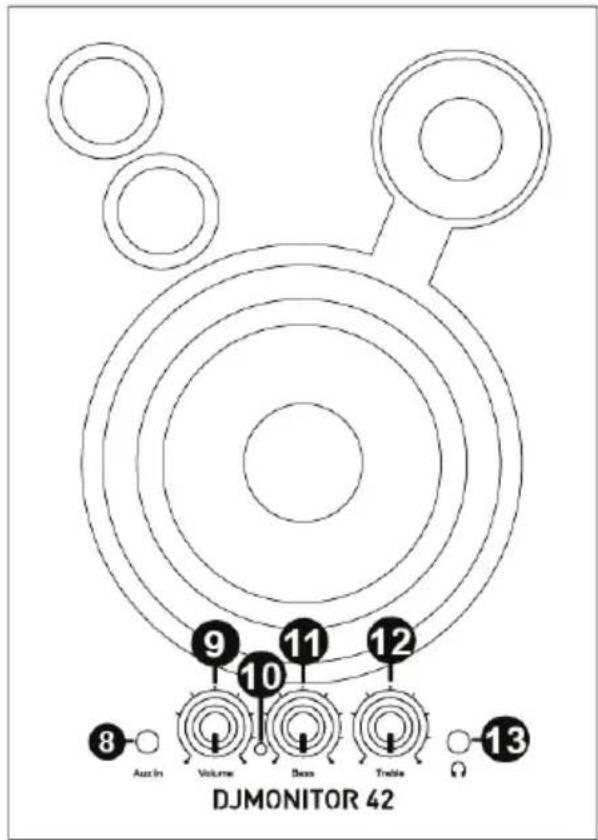

- 右スピーカー (コントロール付き)

8: オーディオ副入力

9: マスターボリューム コントロールつまみ

10: 電源 LED

11: 低音コントロールつまみ
12: 高音コントロールつまみ
13: ヘッドフォン用コネクター

2.2.1. コンピュータとの接続

付属のジャック（オス）/ RCA（オス x 2）ケーブルを使って、スピーカーキットのメイン入力（右サテライトスピーカーの背面にある RCA コネクター）を、サウンドカードまたはコンピュータのマザーボードに搭載されたサウンドカードの、緑のフロントスピーカー用コネクターまたはフロント出力用コネクターに接続します。

2.2.2. ヘッドフォン用ジャックを備えたテレビとの接続

- スピーカーキットのメイン入力（右サテライトスピーカーの背面にある RCA コネクター）をテレビのヘッドフォン用ジャックに接続します。

2.2.3. 左右オーディオ出力を備えた DVD プレーヤー/テレビとの接続

ジャック (メス)/RCA (オス x 2) ケーブルが必要です (付属していません。下の図 A を参照してください)。

1. ジャック (オス)/RCA (オス × 2) ケーブルを、ジャック (メス)/RCA (オス) ケーブルに接続します。
2. ジャック (メス)/RCA (オス x 2) ケーブルの白の RCA コネクターを、DVD プレーヤー/テレビの対応するオーディオ出力端子に接続します。

6/8 - ユーザーズマニュアル

1. ジャック (メス)/RCA (オス x 2) ケーブルの赤の RCA コネクターを、DVD プレーヤー/テレビの対応するオーディオ出力端子に接続します。

3. DJMONITOR 42 スピーカーキットを使用する

1. 使用するオーディオソース（コンピュータ、テレビ、DVD プレーヤーなど）の電源を入れます。
2. スピーカーキットの電源ケーブル (4) をコンセントに接続します。
3. ON/OFF スイッチ (3) を「ON」にします。
4. マスターボリュームを調整します。

DJMONITOR 42

著作權

© 2019 Guillemot Corporation S.A. 不許複製・禁無断転載。Hercules® は、Guillemot Corporation S.A. の登録商標です。それ以外の商標は、すべて、それぞれの所有者に帰属します。本書に記載の図は、実際の装置と異なる場合があります。内容、デザイン、仕様は予告なく変更する場合があり、国により異なる場合があります。

環境保護推獎

国内の電気電子機器のリサイクル法を遵守してください。

リサイクルのための廃機器の収集地点や廃棄方法についての詳細は、お住まいの地域の自治体までお問い合わせください。

本書は保管しておいてください。色や装飾は変更する場合があります。

www.hercules.com

Hercules

テクニカルサポート

https://support.hercules.com

CE

Hercules®

DJMONITOR 42
