РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ DJMonitor 42 HERCULES

ﺔﯿﺑﺮﻌﻟاDJMONITOR 42 2/10 - Руководство пользователя

2.2.2. Подключение к телевизору с разъемом для наушников .............................. 6

2.2.3. Подключение к DVD-плееру/телевизору с левым и правым

Руководство пользователя – 3/10

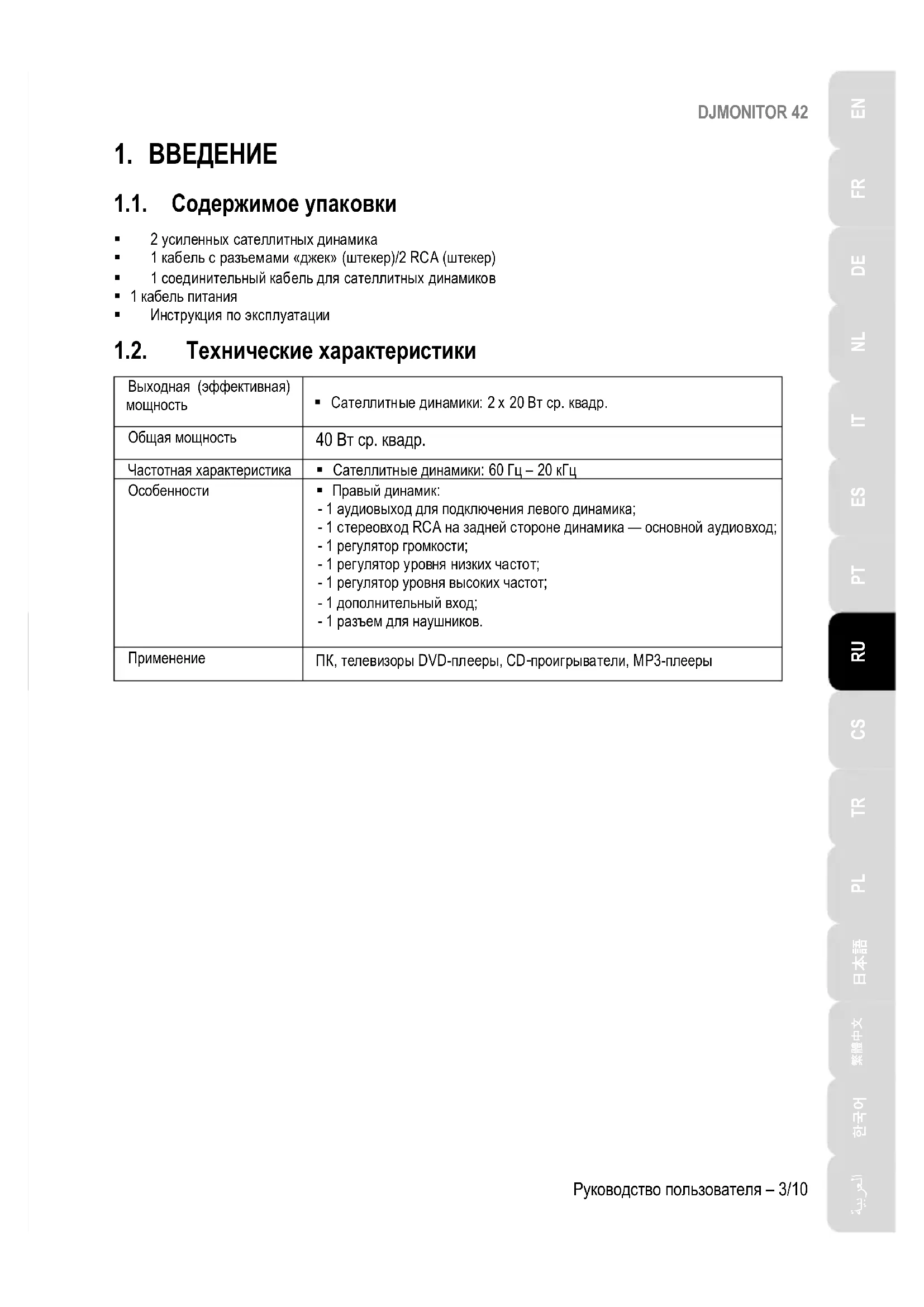

1.1. Содержимое упаковки 2 усиленных сателлитных динамика 1 кабель с разъемами «джек» (штекер)/2 RCA (штекер) 1 соединительный кабель для сателлитных динамиков 1 кабель питания Инструкция по эксплуатации 1.2. Технические характеристики Выходная (эффективная)

Сателлитные динамики: 2 x 20 Вт ср. квадр. Общая мощность 40 Вт ср. квадр. Частотная характеристика Сателлитные динамики: 60 Гц – 20 кГц Особенности Правый динамик: - 1 аудиовыход для подключения левого динамика; - 1 стереовход RCA на задней стороне динамика — основной аудиовход; - 1 регулятор громкости; - 1 регулятор уровня низких частот; - 1 регулятор уровня высоких частот; - 1 дополнительный вход; - 1 разъем для наушников.

ПК, телевизоры DVD-плееры, CD-проигрыватели, MP3-плеерыDJMONITOR 42 4/10 – Руководство пользователя 1.3. Рекомендации - Установите сателлитные динамики на плоскую поверхность, чтобы избежать их падения. - Ни в коем случае не разбирайте аудиосистему, поскольку это может привести к повреждению внутренних деталей. - Эти динамики предназначены для использования при нормальной температуре и влажности. - Во избежание риска возгорания или электрического разряда не подвергайте динамики воздействию: - дождя или влаги, а также жидкостей (воды, химических веществ или других жидкостей); - тепловых источников, например, нагревателей, печей и других выделяющих тепло устройств (в том числе усилителей); - прямых солнечных лучей. - Не допускайте попадания на динамики капель или брызг воды. - Не ставьте на динамики какие-либо объекты с водой (стакан, ваза…). - Отсоедините шнур питания динамиков, если они не будут использоваться в течение длительного времени. Для отсоединения шнура возьмитесь за вилку и потяните ее. Никогда не тяните за сам кабель. - Включая шнур питания динамиков в электрическую розетку, обеспечьте к нему легкий доступ. - Перед чисткой динамиков отключите их. Чистку производите влажной тканью, не прибегая к аэрозольным средствам. - Разъем для источника питания служит для отключения устройства, поэтому оно всегда должно находиться в пределах досягаемости. - Маркировка находится на задней стороне динамиков.

2.1. Размещение динамиков

1. Разместите динамики на столе с обеих сторон от монитора на расстоянии не менее 50 см от боковых

Динамики должны быть установлены на равном расстоянии от пользователя и направлены непосредственно в его сторону.DJMONITOR 42 Руководство пользователя – 5/10

2.2. Подключение динамиков

1. Выключите аудиоисточник (ПК, телевизор, DVD-плеер), к которому следует подключить динамики.

- Общая схема подключения

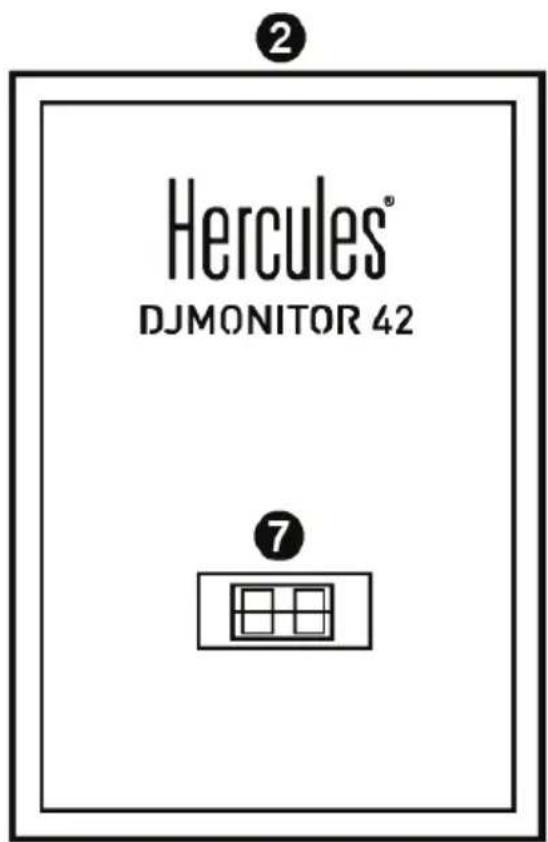

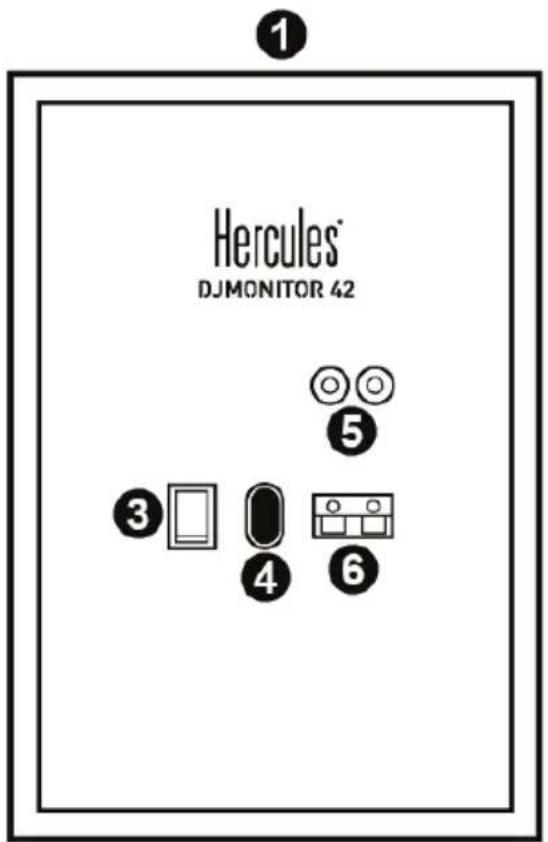

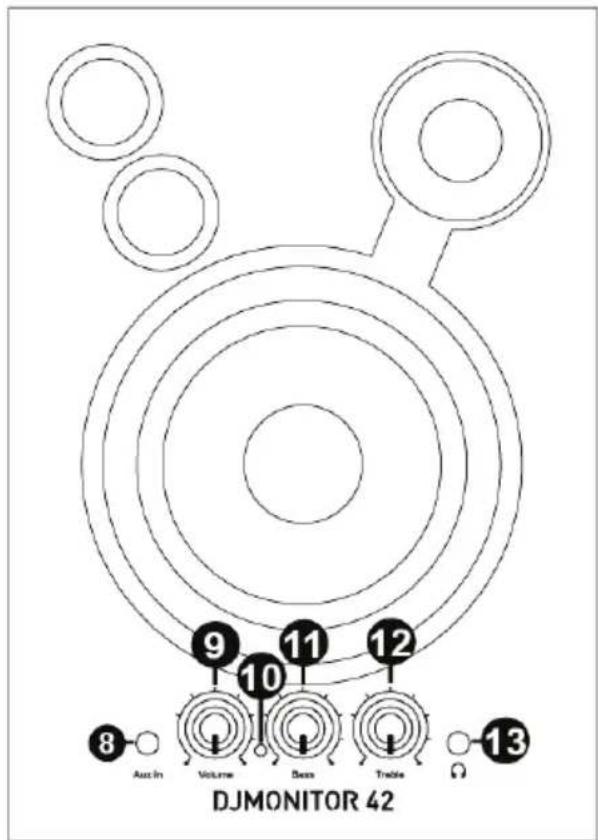

1 — Правый динамик 2 — Левый динамик 3 — Переключатель питания 4 — Разъем питания 5 — Разъемы основного аудиовхода 6 — Разъем для подключения правого динамика 7 — Разъем для подключения левого динамикаDJMONITOR 42 6/10 – Руководство пользователя - Правый динамик с регуляторами 8 — Дополнительный аудиовход 9 — Регулятор общей громкости 10 — Индикатор питания 11 — Регулятор уровня басов 12 — Регулятор уровня высоких частот 13 — Разъем для наушников

2.2.1. Подключение к ПК

- Подключите основной вход динамиков (разъемы RCA на задней стороне правого динамика) к зеленому разъему FRONT SPEAKERS или FRONT OUT на звуковой карте или встроенной в материнскую плату звуковой карте компьютера с помощью входящего в комплект кабеля с разъемами типа «джек» (штекер)/2 RCA (штекер).

2.2.2. Подключение к телевизору с разъемом для наушников

- Подключите основной вход динамиков (разъемы RCA на задней стороне правого динамика) к разъему для наушников на телевизоре.

2.2.3. Подключение к DVD-плееру/телевизору с левым и правым

аудиовыходами Требуется кабель с разъемами гнездо типа «джек»/2 штекера RCA (не входит в комплект, см. рис. A ниже).

Подключите кабель с разъемами штекер «джек»/2 штекера RCA к кабелю с разъемами гнездо «джек»/2 штекера RCA.

Белый штекер RCA-кабеля подключите к соответствующему гнезду аудиовыхода на DVD- плеере/телевизоре.DJMONITOR 42 Руководство пользователя – 7/10

3. Красный штекер RCA-кабеля подключите к соответствующему гнезду аудиовыхода на DVD-

3. ИСПОЛЬЗОВАНИЕ АУДИОСИСТЕМЫ DJMONITOR 42

1. Включите аудиоисточник (ПК, телевизор, DVD-плеер).

Включите кабель питания (4) аудиосистемы в электророзетку.

Переведите переключатель питания On/Off (3) в положение ON (ВКЛ.).

Отрегулируйте общую громкость.DJMONITOR 42 8/10 – Руководство пользователя СВЕДЕНИЯ О ПОТРЕБИТЕЛЬСКОЙ ГАРАНТИИ Корпорация Guillemot Corporation S.A., зарегистрированная по адресу Place du Granier, B.P. 97143, 35571 Chantepie, Франция, (далее — «Guillemot») гарантирует своим клиентам во всем мире, что в данном изделии Hercules не будет выявлено никаких дефектов материалов и производства в течение гарантийного периода, который равен сроку предъявления претензии по соответствию для данного изделия. В странах Европейского Союза этот срок соответствует двум (2) годам с момента поставки изделия Hercules. В других странах гарантийный период равен сроку предъявления претензии по соответствию для изделия Hercules, определяемому соответствующим законодательством страны, в которой проживал потребитель на момент приобретения изделия Hercules (если подобные претензии не действуют в соответствующей стране, гарантийный период равняется одному (1) году с первоначальной даты приобретения изделия Hercules). Невзирая на вышеизложенное, гарантия на аккумуляторы равняется шести (6) месяцам с первоначальной даты приобретения. В случае обнаружения дефектов изделия во время гарантийного периода незамедлительно обратитесь в службу технической поддержки, сотрудники которой определят дальнейшую процедуру. Если дефект будет подтвержден, изделие следует вернуть по месту приобретения (или в любое другое место, указанное службой технической поддержки). В рамках действия гарантии дефектное изделие будет, по усмотрению службы технической поддержки, заменено или возвращено в рабочее состояние. Если в течение гарантийного срока изделие Hercules будет подвержено такому восстановлению, к оставшемуся гарантийному сроку прибавляется период времени, но не менее семи (7) дней, во время которого изделие находилось вне употребления (началом этого периода считается дата запроса покупателя о вмешательстве или дата предоставления дефектного изделия для восстановления, если изделие было предоставлено для восстановления позднее, чем был сделан запрос о вмешательстве). В мере, разрешенной применимым законодательством, полная ответственность компании Guillemot и ее дочерних компаний (в том числе косвенный ущерб) ограничивается восстановлением рабочего состояния или заменой изделия Hercules. В мере, разрешенной применимым законодательством, компания Guillemot отказывается от любых гарантий коммерческой пригодности или пригодности для определенной

Настоящая гарантия не распространяется: (1) на ситуации, когда изделие было видоизменено, открыто, модифицировано или получило повреждения в результате недопустимого или неправильного использования, небрежности или несчастного случая, естественного износа или любой другой причины, не связанной с дефектом материалов или производства (включая, помимо прочего, использование изделия Hercules совместно с любыми неподходящими элементами, в частности — с блоками питания, аккумуляторами, зарядными устройствами и любыми другими элементами, не входящими в комплектацию Guillemot для данного изделия); (2) на случаи использования продукта в любых целях, кроме бытовых, в том числе на случаи профессионального или коммерческого применения (например, в игровых залах, для проведение обучения и соревнований); (3) на ситуации, когда указания службы технической поддержки не были выполнены; (4) на ПО, так как на такое ПО распространяется отдельная гарантия; (5) на расходные материалы (элементы, предназначенные для замены в течение срока службы изделия: например, батарейки и ушные подушки для гарнитур или наушников); (6) на аксессуары (например, кабели, чехлы, сумки, футляры, наручные ремешки); (7) на случаи продажи изделия с открытого аукциона. Данная гарантия не подлежит передаче. Настоящая гарантия не ущемляет прав потребителя, предоставляемых ему применимыми законами в отношении продажи потребительских товаров в соответствующей стране.DJMONITOR 42 Руководство пользователя – 9/10

Дополнительные условия гарантии В течение гарантийного срока компания Guillemot, в общем и целом, не предоставляет никаких запасных частей, так как вскрытие и/или модификацию любых изделий Hercules вправе осуществлять только служба технической поддержки (за исключением каких-либо процедур по модификации, которые служба технической поддержки может предложить выполнить клиенту путем письменных инструкций и предоставления, при необходимости, требуемых запасных частей: например, в связи с отсутствием статуса сложности или конфиденциальности у такой восстановительной процедуры). С учетом периода освоения новых изделий и в целях защиты своих ноу-хау и коммерческих тайн компания Guillemot, в общем и целом, не предоставляет каких-либо уведомлений о восстановлении или запасных частей для любых изделий Hercules с истекшим гарантийным сроком. В США и Канаде настоящая гарантия ограничивается внутренним механизмом и оболочкой устройства. Корпорация Guillemot и ее дочерние предприятия ни при каких условиях не несут ответственности перед третьими лицами за косвенные или случайные убытки, связанные с нарушением каких-либо явных или подразумеваемых гарантий. В некоторых штатах/провинциях не допускается ограничение срока действия подразумеваемой гарантии или ограничение ответственности за косвенные/случайные убытки, поэтому в вашем случае вышеуказанные ограничения или исключения могут быть неприменимы. Настоящая гарантия предоставляет Вам определенные юридические права. У Вас могут также быть другие права, определенные законодательством штата или провинции. Ответственность В мере, разрешенной применимым законодательством, компания Guillemot Corporation S.A. (далее — «Guillemot») и ее дочерние предприятия отказываются от любой ответственности за любой ущерб, вызванный одним или несколькими из следующих факторов: (1) видоизменение, вскрытие или модификация изделия; (2) несоблюдение инструкций по сборке; (3) недопустимое или неправильное использование, небрежность, несчастный случай (например, физическое воздействие); (4) естественный износ; (5) использование продукта в любых целях, кроме бытовых, в том числе профессиональное или коммерческое применение (например, в игровых залах, для проведение обучения и соревнований). В мере, разрешенной применимым законодательством, компания Guillemot и ее дочерние предприятия отказываются от любой ответственности за любой ущерб, не связанный с дефектами материалов или изготовления, в отношении данного изделия (включая, помимо прочего, любой ущерб, вызванный прямо или опосредованно любым программным обеспечением или использованием изделия Hercules с любыми неподходящими элементами, в частности — блоками питания, аккумуляторами, зарядными устройствами и любыми другими элементами, не входящими в комплектацию Guillemot для данного изделия).DJMONITOR 42 10/10 – Руководство пользователя АВТОРСКОЕ ПРАВО © 2019 Guillemot Corporation S.A. Все права защищены. Hercules® является зарегистрированной торговой маркой Guillemot Corporation. Все прочие торговые марки являются собственностью соответствующих владельцев. Иллюстрации могут не соответствовать внешнему виду/функциям конкретного изделия. Содержание руководства, конструкция и технические характеристики изделия изменяются без предварительного уведомления и зависят от страны приобретения. При пользовании изделием учитывайте следующее: цвета и дизайн могут различаться. Пластиковые стяжки и клейкую ленту следует снять перед использованием изделия. www.hercules.com
