РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ XPS 101 HERCULES

1.1. Содержимое упаковки.....2
1.2. Технические характеристики..... 2
1.3. Рекомендации по эксплуатации.... 3

2. УСТАНОВКА АУДИОСИСТЕМЫ XPS 101....4

2.1. Размещение аудиосистемы 4
2.2. Подключение аудиосистемы к аудиоисточнику 4

2.2.1. Подключение к ПК....6
2.2.2. Подключение к телевизору с разъемом для наушников 6
2.2.3. Подключение к DVD-плееру / телевизору с аудиоразъемами Left и Right 7
2.2.4. Подключение к игровой консоли 7

3. ЭКСПЛУАТАЦИЯ АУДИОСИСТЕМЫ XPS 101....8

4. ТЕХНИЧЕСКАЯ ПОДДЕРЖКА....9

5. ГАРАНТИЯ....9

1. ВВЕДЕНИЕ

1.1. Содержимое упаковки

■ 2 независимых сателлитных динамиков
■ 1 сабвуфер
- Один кабельный пульт дистанционного управления
■ Микрофонный кабель: мини-джек (штепсель) / мини-джек (гнездо)
■ Кабель Line In: мини-джек (штепсель) / мини-джек (штепсель)
■ Кабель мини-джек (гнездо) / двойной RCA (гнездо)
- Кабельный зажим
■ Руководство пользователя

1.2. Технические характеристики

Выходная мощность(эффективная)	▪ Сабвуфер: 60 Вт ср. квадр.сопротивление 8 Ом▪ Сателлитные динамики: 2 x 20,5 Вт ср. квадр.сопротивление 4 Ом
Суммарная мощность	101 Вт ср. квадр.
Частотная характеристика	30Гц – 20КГц
Размеры	Сателлитные динамики: 15,5см (В) x 11см (Ш) x 11см (Г)Сабвуфер: 27см (В) x 24,5см (Ш) x 24,5см (Г)
Магнитное экранирование	Сателлитные динамики снабжены магнитным экраном,поэтому их работа вблизи монитора не приводит к созданиюпомех на дисплее.
Совместимость	ПК/DVD-плееры/игровые консоли/CD-плееры/MP3-плееры ит.д.

1.3. Рекомендации по эксплуатации

— Размещайте сателлитные динамики на плоской поверхности, чтоб они не упали.

– Установите сабвуфер на полу (например, под столом) для лучшего рассеивания низких частот.

– Ни в коем случае не разбирайте аудиосистему, поскольку это может привести к повреждению внутренних деталей.

– Аудиосистема предназначена для использования при нормальной температуре и влажности.

– Во избежание возгорания или поражения током не допускайте воздействия на аудиосистему:

◦ дождя или влаги, а также других жидкостей (воды, химических веществ и т. д.);
○ источников тепла, например, нагревателей и обогревателей, печей и других выделяющих тепло устройств (в том числе усилителей);
◦ прямых солнечных лучей.
– Не допускайте попадания капель или брызг воды на аудиосистему.
— Не ставьте на аудиосистему какие-либо емкости с водой (стакан, ваза и т. д.).
- Отключите шнур питания сабвуфера от розетки, если аудиосистема не будет использоваться в течение длительного времени. Для отключения шнура питания от розетки потяните за вилку (никогда не тяните за шнур).
— Когда кабель включен в розетку, он должен быть легкодоступен. Для полного выключения аудиосистемы следует вынуть кабель питания из розетки.
– Перед чисткой аудиосистемы отключите ее. Для чистки используйте мягкую ткань, не прибегая к аэрозольным средствам.
— Полное выключение питания аудиосистемы осуществляется путем отключения вилки от розетки, поэтому кабель питания всегда должен быть легко доступен.
– Внимание: длительное прослушивание фонограмм через наушники на максимальной громкости может повредить ваш слух.
— Маркировка находится на задней стороне динамиков.

2. УСТАНОВКА АУДИОСИСТЕМЫ XPS 101

2.1. Размещение аудиосистемы

1. Поставьте сателлитные динамики на стол с двух сторон от монитора, на расстоянии не менее 50 см от стены сбоку.
2. Разместите динамики на равном расстоянии от слушателя и направьте в нужную сторону.
3. Сабвуфер поставьте прямо на пол. Головка громкоговорителя сабвуфера находится спереди, а с каждой стороны располагается по одной пассивной НЧ-головке: поэтому для наилучшего воспроизведения басов не прислоняйте сабвуфер боками к стене.

Чтобы выявить идеальное местоположение для аудиосистемы, попробуйте несколько раз изменить ее положение.

2.2. Подключение аудиосистемы к аудиоисточнику

Выключите аудиоисточник (ПК, телевизор, DVD-плеер или игровая консль), к которому вы собираетесь подключить аудиосистему.

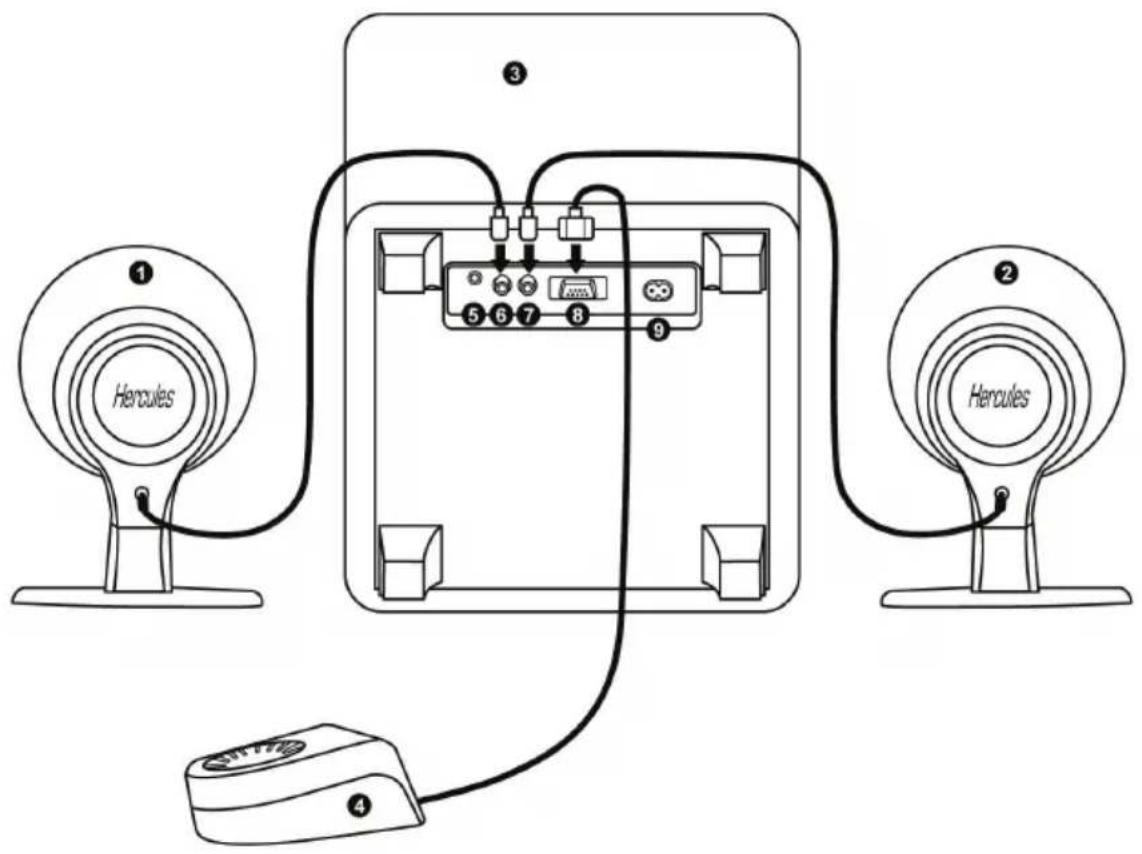

- Общая схема подключения:

① Hercules ② Hercules ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨

- Компоненты и разъемы аудиосистемы:

1: Правый сателлитный динамик
2: Левый сателлитный динамик
3: Сабвуфер
4: Проводной пульт дистанционного управления
5: Разъем для основного аудиосигнала
6: Разъем для правого сателлитного динамика
7: Разъем для левого сателлитного динамика
8: Разъем для проводного пульта дистанционного управления
9: Разъем для шнура питания

10 11 Handles Line 2 12 13

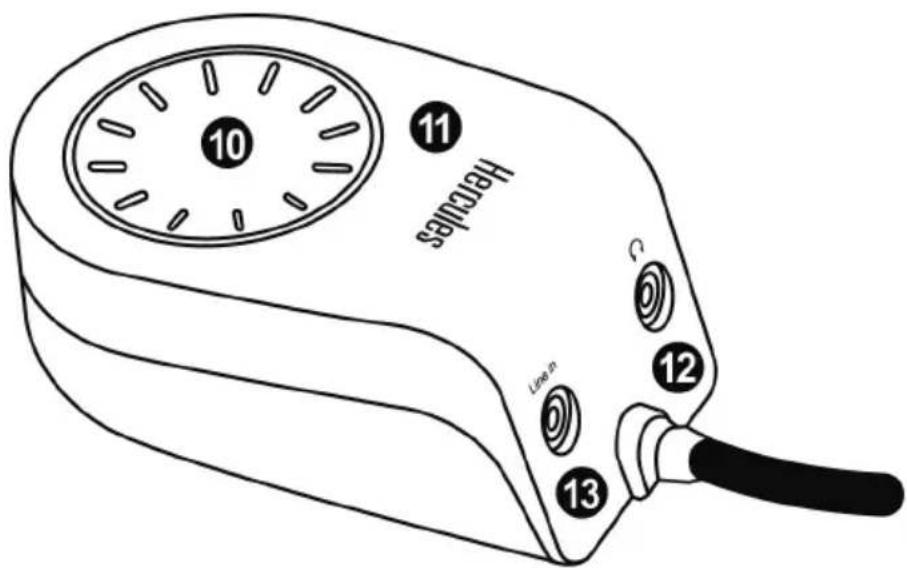

10: 4-функционный переключатель:

(a) включение/отключение режима ожидания
(б) регулировка общей громкости
(в) регулировка уровня басов
(г) регулировка высоких частот

11: Индикаторы Power (Питание), вкл./выкл. Vol. (Громкость), Bass (Низкие частоты), Treble (Высокие частоты).
12: Разъем для наушников (при подключении наушников динамики автоматически выключаются).
13: Разъем для дополнительного аудиосигнала: подключение МРЗ-плеера или любого другого аудиоисточника (при подключении источника к разъему дополнительного аудиосигнала основной аудиосигнал отключается).

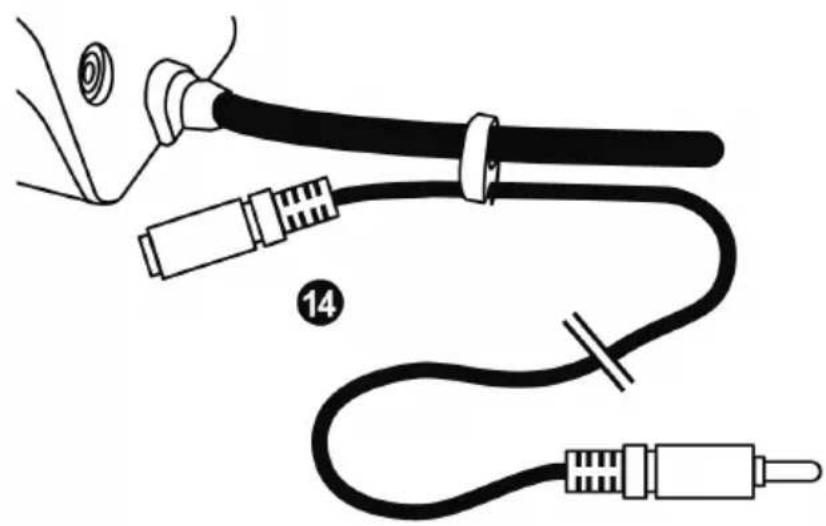

14: Микрофонный кабель: розовый мини-джек (штепсель) / розовый мини-джек (гнездо) и кабельный зажим

Если используется гарнитура с микрофоном, разъем микрофона гарнитуры можно подключить к этому кабелю. В целях удобства этот кабель можно прикрепить к кабелю пульта дистанционного управления с помощью кабельного зажима (14) (см. рис.).

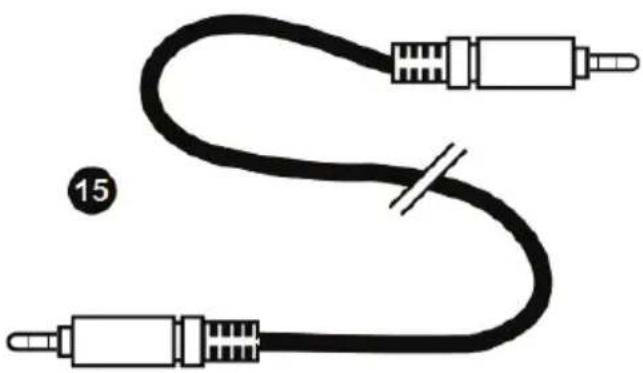

15: Кабель для основного аудиосигнала: мини-джек (штепсель) / мини-джек (штепсель).

2.2.1. Подключение к ПК

- Подключите штепсель мини-джек 3,5 мм на кабеле основного аудиосигнала к зеленому гнезду FRONT SPEAKERS (передние динамики) или FRONT OUT (передний выход) на звуковой карте или встроенной звуковой карте на материнской плате.

2.2.2. Подключение к телевизору с разъемом для наушников

- Подключите штепсель мини-джек 3,5 мм на кабеле основного аудиосигнала к разъему для наушников на телевизоре.

2.2.3. Подключение к DVD-плееру / телевизору с аудиоразъемами Left u Right

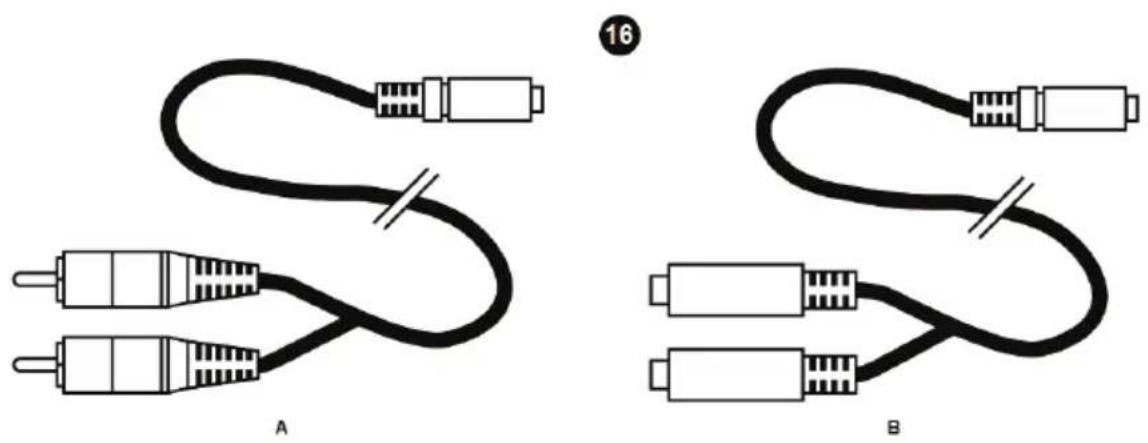

Для такого типа подключения требуется кабель мини-джек (гнездо) / двойной RCA (штепсель), который не входит в комплект: см. схему 16А в настоящем руководстве.

1. Подключите кабель мини-джек (гнездо) / двойной RCA (штепсель) к разъему мини-джек аудиосистемы.
2. Подключите белый штепсель RCA на кабеле мини-джек (гнездо) / двойной RCA (штепсель) к соответствующему аудиовыходу на DVD-плеере/телевизоре.
3. Подключите красный штепсель RCA на кабеле мини-джек (гнездо) / двойной RCA (штепсель) к соответствующему аудиовыходу на DVD-плеере/телевизоре.

2.2.4. Подключение к игровой консоли

Для такого типа подключения требуется кабель мини-джек (гнездо) / двойной RCA (гнездо), входящий в комплект: см. схему 16В в настоящем руководстве.

1. Подключите кабель мини-джек (гнездо) / двойной RCA (гнездо) к разъему мини-джек аудиосистемы.
2. Подключите белый и красный аудиоразъемы на кабеле аудио-видео к кабелю мини-джек (гнездо) / двойной RCA (гнездо).

Для получения сведений о других подключениях см. инструкцию по эксплуатацию консоли.

3. ЭКСПЛУАТАЦИЯ АУДИОСИСТЕМЫ XPS 101

1. Включите нужный аудиоисточник (ПК, телевизор, DVD-плеер или игровая консоль).
2. Включите аудиосистему нажатием главного переключателя на пульте дистанционного управления (10). На пульте дистанционного управления загораются индикаторы питания и громкости (11-Power и Vol.).

3. Отрегулируйте громкость с помощью главного переключателя на пульте дистанционного управления (10) во время увеличения или уменьшения уровня громкости при каждом повороте регулятора мигает индикатор "+" или "-". Если громкость настроена на максимальный или минимальный уровень, при попытке еще больше ее уменьшить или увеличить горит (но не мигает) соответствующий индикатор, что означает невозможность дальнейших действий в этом направлении.

4. Для регулировки уровня басов нажмите и отпустите главный переключатель на пульте дистанционного управления (10) загорается индикатор басов (11-Bass).

5. Отрегулируйте уровень басов с помощью главного переключателя на пульте дистанционного управления (10): во время увеличения или уменьшения уровня басов при каждом повороте регулятора мигает индикатор "+" или "-". Если басы настроены на максимальный или минимальный уровень, при попытке еще больше уменьшить или увеличить их горит (но не мигает) соответствующий индикатор, что означает невозможность дальнейших действий в этом направлении.

6. Снова нажмите главный переключатель на пульте дистанционного управления (10) для регулировки уровня высоких частот. Загорается индикатор высоких частот (11-Treble) и, как описано выше, во время увеличения или уменьшения уровня высоких частот при каждом повороте регулятора мигает индикатор "+" или "-". Если высокие частоты настроены на максимальный или минимальный уровень, при попытке еще больше уменьшить или увеличить их соответствующий индикатор перестает мигать.

7. Для переключения между режимами регулировки уровня громкости, басов и высоких частот коротко нажмите главный переключатель на пульте дистанционного управления (10). После 10 секунд отсутствия активности в режиме регулировки уровня басов или уровня высоких частот система автоматически возвращается в режим регулировки общей громкости.

8. Для перевода системы XPS 101 в режим ожидания нажмите и удерживайте главный переключатель на пульте дистанционного управления (10) более 3 секунд: индикаторы (11) выключаются. Энергопотребление аудиосистемы в режиме ожидания составляет менее 1 Вт, что соответствует стандарту EC 1275/2008.

9. Настройки уровня громкости, басов и высоких частот сохраняются. Однако при отключении шнура питания аудиосистемы от розетки настройки сбрасываются.

При подключении аудиоисточника к разъему Line In на пульте дистанционного управления основной аудиоисточник выключается.

При подключении наушников к пульту дистанционного управления сателлитные динамики и сабвуфер автоматически отключаются, включенным остается только выход для наушников.

4. ТЕХНИЧЕСКАЯ ПОДДЕРЖКА

При возникновении проблем, связанных с использованием аудиосистемы, посетите вебсайт http://ts.hercules.com, выбрав желаемый язык. На этой странице есть доступ к различным утилитам (часто задаваемые вопросы FAQ, самые новые версии драйверов и программного обеспечения) – это может помочь решению проблемы. Если это не помогло, можно связаться со службой технической поддержки Hercules ("Technical Support"):

По электронной почте:

Чтобы отправить запрос в отдел технической поддержки по электронной почте, необходимо зарегистрироваться. Предоставленная информация поможет быстрее решить проблему.

Перейдите по ссылке Registration (регистрация), которая находится слева на странице технической поддержки (Technical Support) и следуйте инструкциям на экране.

Если вы уже зарегистрированы, введите имя пользователя и пароль, затем щелкните Login (вход).

5. ГАРАНТИЯ

Во всех странах, корпорация Guillemot Corporation S.A. ("Guillemot") дает гарантию на изделия Hercules в том, что эти изделия не имеют дефектов материалов или изготовления сроком на (2) года со дня покупки. При обнаружении дефекта в течение гарантийного срока немедленно свяжитесь со службой технической поддержки, которая разъяснит последовательность действий. Если дефект подтвердится, изделие необходимо вернуть по месту приобретения (или другое, указанное службой технической поддержки).

Если неисправное изделие подпадает под условия гарантии, оно будет либо заменено, либо отремонтировано. В рамках применяемых правовых норм полная ответственность Guillemot и ее дочерних компаний (в том числе за косвенные повреждения) ограничена ремонтом или заменой продукта Hercules. Юридические права потребителя в отношении законодательства, применимого к продажам потребительских товаров, не влияют на указанные гарантийные обязательства.

Эта гарантия не распространяется: (1) На изделия модифицированные, вскрытые, доработанные или поврежденные в результате неправильного или грубого обращения, неосмотрительности, несчастного случая, нормального износа, или имеющие любой другой дефект, не связанный с качеством материала или изготовления; (2) в случае несоблюдения инструкций, выданных технической поддержкой; (3) на программные продукты, разработанные не Guillemot, распространяется гарантия/ответственность разработчика программ.

Авторское право

© Guillemot Corporation S.A., 2010. Все права защищены.

Hercules® является зарегистрированной торговой маркой Guillemot Corporation S.A. Все прочие торговые марки и фирменные названия, приведенные в данном документе, являются собственностью соответствующих владельцев. Иллюстрации могут не соответствовать внешнему виду/функциям конкретного изделия. Содержание, конструкция и технические характеристики изделия могут быть изменены без предварительного уведомления и зависят от страны приобретения.

РЕКОМЕНДАЦИИ ПО ЗАЩИТЕ ОКРУЖАЮЩЕЙ СРЕДЫ

После окончания срока службы данное изделие не следует утилизировать вместе с бытовым мусором. Его нужно доставить в пункте сбора отходов электрического и электронного оборудования. Данное указание подтверждается соответствующим символом, нанесенным на изделие, руководство пользователя или упаковку. В зависимости от свойств, материалы могут передаваться в повторную переработку. Повторная переработка отходов электрического и электронного оборудования может внести значительный вклад в

сохранение окружающей среды. Обратитесь в местные органы власти за информацией о ближайшем пункте приема таких отходов.
