BEDIENUNGSANLEITUNG XPS 101 HERCULES

1. EINFÜHRUNG......2

1.1. Packungsinhalt....2
1.2. Technische Spezifikationen 2
1.3. Empfohlene Nutzung .... 3

2. AUFSTELLEN DES XPS 101 LAUTSPRECHERSYSTEMS 4

2.1. Positionierung des Lautsprechersystems 4
2.2. Anschluß des Lautsprechersystems an eine Audioquelle 4

2.2.1. Anschluß an einen PC 6
2.2.2. Anschluß an ein Fernsehgerät mit Kopfhöreranschluß 6
2.2.3. Anschluß an einen DVD Player/Fernsehgerät, die mit linken und rechten Audioausgängen ausgestattet sind ____ 7
2.2.4. Anschluß an eine Spielkonsole 7

3. GEBRAUCH DES XPS 101 LAUTSPRECHERSYSTEMS 8

4. TECHNISCHER SUPPORT ...... 9

5. GEWÄHRLEISTUNGSINFORMATION 10

1. EINFÜHRUNG

1.1. Packungsinhalt

■ 2 eigenständige Satellitenlautsprecher
■ 1 Subwoofer
■ 1 kabelgebundene Fernbedienung
■ Mikrofonkabel: Miniklinke (K)/Minibuchse (B)
■ Line-In-Kabel: Miniklinke (K)/Miniklinke (K)
■ Minibuchse (B)/Doppel-RCA-Buchsenkabel (B)
■ Kabelklammer
■ Benutzerhandbuch

1.2. Technische Spezifikationen

Ausgangsleistung(Effektivleistung)	Subwoofer: 60 W RMS8 Ohm ImpedanzSatelliten: 2 x 20.5 W RMS4 Ohm Impedanz
Gesamtleistung	101W RMS
Frequenzumfang	30Hz – 20KHz
Maße	Satelliten: 15,5cm (H) x 11cm (B) x 11cm (T)Subwoofer: 27cm (H) x 24,5cm (B) x 24,5cm (T)
Magnetische Abschirmung	Die Satelliten sind magnetisch abgeschirmt und können nah neben einen Monitor positioniert werden, ohne die Anzeige zu stören.
Zum Gebrauch mit	PC / DVD Playern / Spielkonsolen / CD Playern / MP3 Playern ...

1.3. Empfohlene Nutzung

• Plazieren Sie die Satelliten auf einer ebenen Oberfläche, um die Gefahr des Herunterfallens zu vermeiden.
• Stellen Sie den Subwoofer zur besseren Verbreitung der Baßfrequenzen direkt auf den Boden (zum Beispiel unter Ihren Tisch).
• Öffnen Sie Ihr Lautsprechersystem niemals, Sie riskieren eine Beschädigung dessen interner Komponenten.
  – Dieses Lautsprechersystem ist für den Gebrauch im Innenbereich bestimmt.

• Um das Risiko von Feuer oder Kurzschlüssen zu vermeiden, halten Sie Ihr Lautsprechersystem fern von:

• Regen oder Feuchtigkeit, sowie allen Flüssigkeiten (Wasser, chemischen Produkten oder jedweden anderen Flüssigkeiten).
  ○ Hitzequellen, wie Heizgeräte, Radiatoren, Öfen oder anderen hitzeproduzierenden Quellen (inklusive Verstärker).

• direktem Sonnenlicht.

• Setzen Sie Ihr Lautsprechersystem keinen Wassertropfen oder Spritzern aus.

• Plazieren Sie niemals mit Flüssigkeiten gefüllte Objekte (Vase, ...) auf Ihrem Lautsprechersystem.
• Wenn Sie Ihr Lautsprechersystem für längere Zeit nicht nutzen wollen, trennen Sie das Netzkabel des Subwoofers vom Stromnetz. Ziehen Sie dazu nicht am Kabel sondern nur am Stecker selbst.
• Stellen Sie sicher, daß das Netzkabel des Subwoofers leicht erreichbar bleibt, wenn Sie dies in eine Steckdose stecken. Ziehen Sie das Netzkabel aus der Steckdose, um die Stromversorgung Ihres Lautsprechersystems vollständig zu unterbrechen.
• Trennen Sie das Lautsprechersystem vor einer Reinigung vom Stromnetz. Nutzen Sie ein leicht angefeuchtetes Tuch und vermeiden Sprühreiniger.
• Das Netzkabel des Lautsprechersystems dient zum Ausschalten des Gerätes und muß jederzeit frei zugänglich sein.
• Achtung: Andauerndes Hören mittels Kopfhörer auf voller Lautstärke kann das Gehör des Nutzers schädigen.
• Markierungen auf der Rückseite der Lautsprecher.

2. AUFSTELLEN DES XPS 101 LAUTSPRECHERSYSTEMS

2.1. Positionierung des Lautsprechersystems

1. Stellen Sie die Satelliten zu beiden Seiten Ihres Monitors auf einen Tisch, mindestens 50 cm von den Seitenwänden entfernt.
2. Stellen Sie die Lautsprecher in gleicher Entfernung zum Zuhörer auf und richten sie vorwärts zur Hörposition aus.
3. Stellen Sie den Subwoofer direkt auf den Boden. Der Subwoofertreiber befindet sich Vorn und je ein passiver Woofer auf den Seiten: Blockieren Sie von daher nicht die Seiten durch eine Wand, um die bestmögliche Baßwiedergabe genießen zun können.

Um den idealen Platz für Ihr Lautsprechersystem erfolgreich zu bestimmen, probieren Sie verschiedene Positionen aus.

2.2. Anschluß des Lautsprechersystems an eine Audioquelle

Schalten Sie die Audioquelle (PC, TV, DVD Player oder Spielkonsole), an die Sie Ihr Lautsprechersystem anschließen wollen, aus.

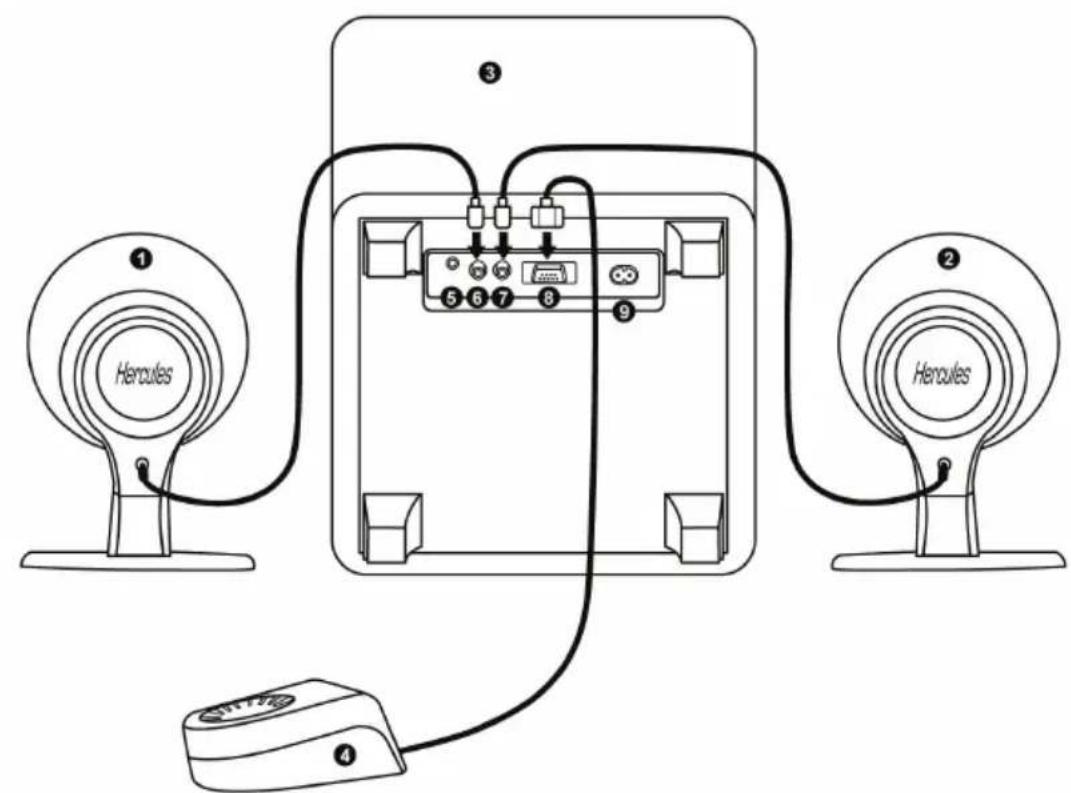

- Allgemeines Anschlußdiagramm:

① Hercules ② Hercules ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨

- Beschreibung der Lautsprechersystemkomponenten und Anschlüsse:

1: Rechter Satellitenlautsprecher
2: Linker Satellitenlautsprecher
3: Subwoofer
4: Kabelgebundene Fernbedienung
5: Hauptanschluß für Audioeingang
6: Anschluß für rechten Satellitenlautsprecher
7: Anschluß für linken Satellitenlautsprecher
8: Anschluß für kabelgebundene Fernbedienung
9: Stromanschluß

Handles 10 11 Low p 12 13

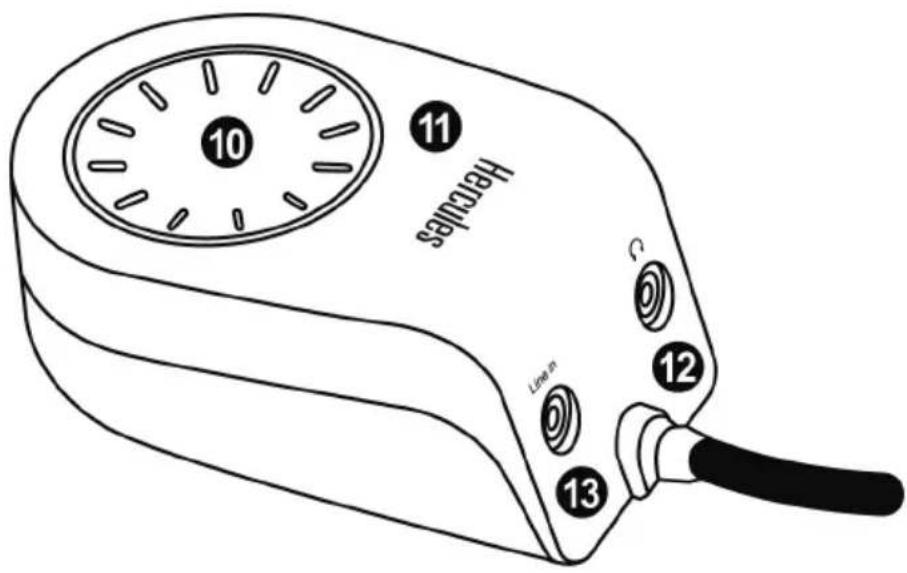

10: Knopf mit 4 Funktionen. Ermöglicht Ihnen:

(a) Aktivierung/Deaktivierung des Standby-Modus
(b) Regelung der Masterlautstärke
(c) Regelung der Bässe
(d) Regelung der Höhen

11: Anzeige-LEDs: Power (Betrieb An/Aus), Vol. (Lautstärke), Bass (Baß), Treble (Höhen).

12: Kopfhöreranschluß (die Lautsprecher schalten automatisch stumm, wenn ein Kopfhörer angeschlossen wird).

13: Anschluß für AUX-Audioeingang. Ermöglicht Ihnen den Anschluß Ihres MP3 Players oder jedweder anderen Audioquelle (der Audio-Haupteingang ist ausgeschaltet, wenn ein Stecker in den AUX-Audioeingang gesteckt wird).

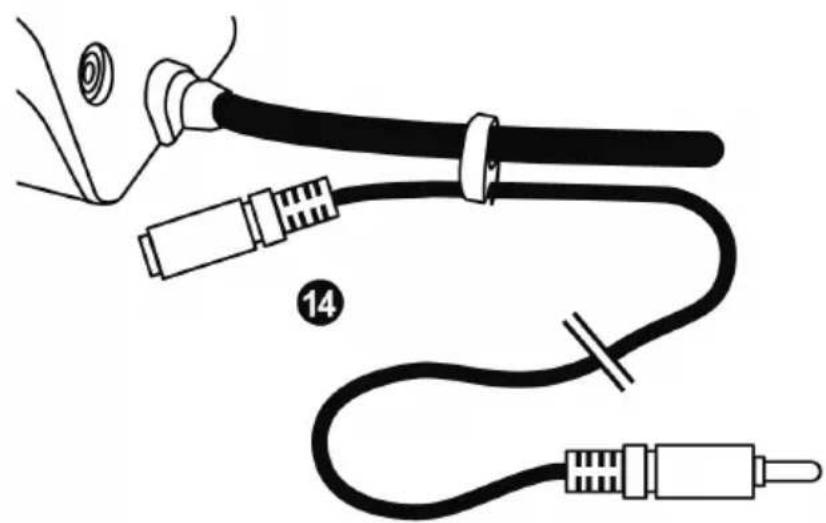

14: Mikrofonkabel: Pinke Miniklinke (K)/pinke Minibuchse (B) und Kabelklammer.

Falls Sie ein Kopfhörer mit Mikrofon besitzen, können Sie das Mikrofon des Kopfhörers an dieses Erweiterung anschließen. Zur leichteren Handhabung der Kabel, können Sie das Kabel an das Kabel der Fernbedienung mittels der Kabelklammer (14) anschließen (wie oben gezeigt).

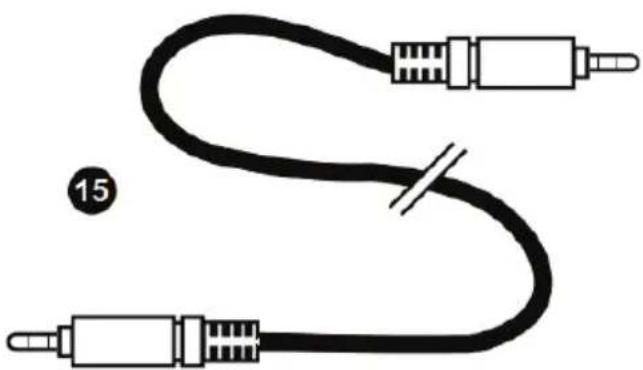

15: Kabel für Audiohaupteingang: Miniklinke (K)/Miniklinke (K).

2.2.1. Anschluß an einen PC

- Stecken Sie die 3.5mm Miniklinke des Kabels für den Audiohaupteingang Ihres Lautsprechersystems in den grünen Anschluß FRONT SPEAKERS oder FRONT OUT Ihrer Soundkarte.

2.2.2. Anschluß an ein Fernsehgerät mit Kopfhöreranschluß

- Stecken Sie die 3.5mm Miniklinke des Kabels für den Audiohaupteingang Ihres Lautsprechersystems in den Kopfhöreranschluß Ihres Fernsehgerätes.

2.2.3. Anschluß an einen DVD Player/Fernsehgerät, die mit linken und rechten Audioausgängen ausgestattet sind

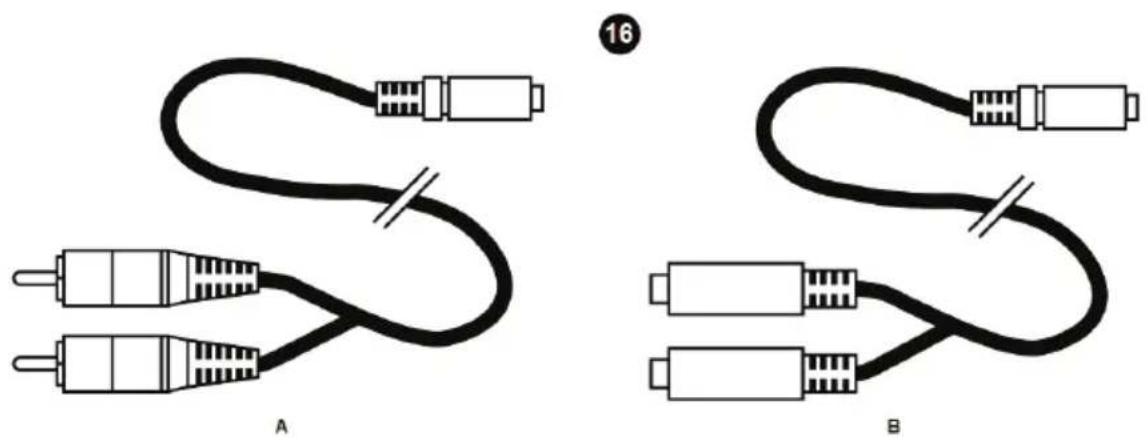

Dieser Anschlußtyp erfordert ein Kabel mit Minibuchse (B)/Doppel-RCA-Stecker (K) - nicht enthalten: Beachten Sie bitte Diagramm 16A in diesem Handbuch.

1. Stecken Sie bitte die Miniklinke des Kabels für den Audiohaupteingang Ihres Lautsprechersystems in die Minibuchse (B) des Doppel-RCA-Stecker (K) Kabels.
2. Stecken Sie den weißen Stecker des Doppel-RCA-Stecker (K) Kabels in die entsprechende Audioausgangsbuchse Ihres DVD Players/Fernsehgerätes.
3. Stecken Sie den roten Stecker des Doppel-RCA-Stecker (K) Kabels in die entsprechende Audioausgangsbuchse Ihres DVD Players/Fernsehgerätes.

2.2.4. Anschluß an eine Spielkonsole

Dieser Anschlußtyp erfordert ein Kabel mit Minibuchse (B)/Doppel-RCA-Buchsenkabel (B) - enthalten: Beachten Sie bitte Diagramm 16B in diesem Handbuch.

1. Stecken Sie die Miniklinke des Kabels für den Audiohaupteingang Ihres Lautsprechersystems in Minibuchse (B) des Doppel-RCA-Buchsenkabels (B).
2. Stecken Sie die weißen und roten Stecker des A/V Kabels Ihrer Konsole in die entsprechenden Buchsen des Doppel-RCA-Buchsenkabels (B).

Bitte lesen Sie im Handbuch Ihrer Konsole bezüglich anderer Anschlußmöglichkeiten nach.

1. Schalten Sie die gewünschte Audioquelle ein (PC, TV, DVD Player oder Spielkonsole).
2. Schalten Sie das Lautsprechersystem durch drücken des Hauptknopfes auf der Fernbedienung (10) ein. Die "Betriebs-" und "Lautstärke-" LEDs (11 - Power und Vol.) der Fernbedienung leuchten auf.
3. Die Lautstärke stellen Sie durch drehen des Hauptknopfes auf der Fernbedienung (10) ein: Die "+" oder "-" LED blinkt bei jedem Schritt, den Sie zur Anhebung oder Absenkung der Lautstärke machen, auf. Falls die Lautstärke bereits auf Minimum oder Maximum steht und Sie versuchen leiser oder lauter zu stellen, leuchtet die entsprechende LED auf (ohne zu blinken) und zeigt damit an, daß Sie nicht weiter in diese Richtung gehen können.
4. Zum Einstellen der Bässe drücken Sie kurz den Hauptknopf an der Fernbedienung (10) und lassen wieder los: Die Baß-LED (11 - Bass) leuchtet auf.
5. Die Bässe stellen Sie durch drehen des Hauptknopfes auf der Fernbedienung (10) ein: Die "+" oder "-" LED blinkt bei jedem Schritt, den Sie zur Anhebung oder Absenkung der Bässe machen, auf. Falls die Bässe bereits auf Minimum oder Maximum stehen und Sie versuchen höher oder tiefer zu stellen, leuchtet die entsprechende LED auf (ohne zu blinken) und zeigt damit an, daß Sie nicht weiter in diese Richtung gehen können.
6. Zum Einstellen der Höhen drücken Sie kurz auf den Hauptknopf an der Fernbedienung (10) erneut. Die Höhen-LED (11 - Treble) leuchtet auf und – wie vorher beschrieben – die “+” oder “-” LED blinkt bei jedem Schritt, den Sie zur Anhebung oder Absenkung der Höhen machen, auf. Falls die Höhen bereits auf Minimum oder Maximum stehen und Sie versuchen höher oder tiefer zu stellen, hört die entsprechende LED auf zu blinken.
7. Um zwischen dem Einstellen der Lautstärke, der Bässe und Höhen hin und her zu schalten, drücken Sie kurz auf den Hauptknopf der Fernbedienung (10). Nach zehnsekündiger Inaktivität der Baß- oder Höheneinstellung geht das System automatisch wieder in die Lautstärkereglung zurück.
8. Um Ihr XPS 101 Lautsprechersystem in den Standby-Modus zu versetzen, drücken und halten Sie den Hauptknopf auf der Fernbedienung (10) für mehr als 3 Sekunden: Die LEDs (11) gehen aus. Der Stromverbrauch Ihres Lautsprechersystems im Standby-Modus beträgt weniger als 1W, entsprechend des EC 1275/2008 Standards.
9. Ihre Einstellungen für Baß, Höhen und Lautstärke werden gespeichert. Dies ist aber nicht der Fall, wenn Sie den Netzstecker des Lautsprechersystems aus der Steckdose ziehen.

Wenn Sie eine Audioquelle an den Line-In-Anschluß der Fernbedienung angeschlossen haben, ist die Hauptaudioquelle deaktiviert.

Wenn Sie Kopfhörer an die Fernbedienung angeschlossen haben, sind die Satelliten und der Subwoofer stummgeschaltet und nur der Kopfhörerausgang ist aktiviert.

4. TECHNISCHER SUPPORT

Sollten Sie mit Ihrem Produkt ein Problem haben, besuchen Sie bitte die Seite http://ts.hercules.com und wählen Sie Ihre Sprache. Von dort aus können Sie auf verschiedene Instrumente zugreifen (Fragen und Antworten (FAQ), die neuesten Versionen von Treibern und Software), die Ihnen bei der Lösung Ihres Problems helfen könnten. Falls das Problem weiterhin besteht, können Sie mit dem technischen Support der Hercules Produkten in Kontakt treten („Technischer Support“):

Per Email:

Um den Vorzug des technischen Supports per Email in Anspruch nehmen zu können, müssen Sie sich zunächst online registrieren. Mit den Informationen, die Sie uns so zukommen lassen, können die Mitarbeiter Ihr Problem schneller lösen.

Klicken Sie auf Registrierung links auf der Seite des technischen Supports und folgen Sie den Instruktionen auf dem Bildschirm.

Falls Sie bereits registriert sind, füllen Sie die Textfelder Anwendername und Paßwort aus und klicken dann auf Login.

Per Telefon:

Deutschland	08000 00 1445Kostenlos	Montag bis Freitag 13:00 bis 17:00 Uhr und 18:00 bis 22:00 UhrSamstag 9:00 bis 13:00 Uhr und 14:00 bis 20:00 UhrSonntag 10:00 bis 13:00 Uhr und 14:00 bis 17:00 Uhr
Österreich	0810 10 1809Zum Preis einesOrtsgesprächs	Montag bis Freitag 13:00 bis 17:00 Uhr und 18:00 bis 22:00 UhrSamstag 9:00 bis 13:00 Uhr und 14:00 bis 20:00 UhrSonntag 10:00 bis 13:00 Uhr und 14:00 bis 17:00 Uhr
Schweiz	0842 000 022Zum Preis einesOrtsgesprächs	Montag bis Freitag 13:00 bis 17:00 Uhr und 18:00 bis 22:00 UhrSamstag 9:00 bis 13:00 Uhr und 14:00 bis 20:00 UhrSonntag 10:00 bis 13:00 Uhr und 14:00bis 17:00 Uhr
Luxemburg	80028612Kostenlos	Montag bis Freitag 13:00 bis 17:00 Uhr und 18:00 bis 22:00 UhrSamstag 9:00 bis 13:00 Uhr und 14:00 bis 20:00 UhrSonntag 10:00 bis 13:00 Uhr und 14:00 bis 17:00 Uhr.

5. GEWÄHRLEISTUNGSINFORMATION

Guillemot Corporation S.A. („Guillemot“) bietet dem Kunde weltweit eine 2-jährige Garantie auf Materialschäden und Herstellungsmängel ab dem Kaufdatum. Sollte das Produkt dennoch während dieser 2 Jahre Schäden oder Mängel aufweisen, kontaktieren Sie unverzüglich den Technischen Support, der Ihnen mitteilt, wie weiter zu verfahren ist. Sollte ein Defekt vorliegen, muß das Produkt dort zurückgegeben werden, wo es gekauft wurde (oder an die vom Technischen Support angegebene Adresse).

Im Rahmen dieser Garantie wird das defekte Produkt des Kunden nach Ermessen des Technischen Supports entweder repariert oder ersetzt. Überall wo es geltendes Recht zulässt, wird die volle Haftung von Guillemot und seinen Niederlassungen (einschließlich für indirekte Beschädigungen), begrenzt auf die Reparatur oder den Ersatz des Hercules Produktes, übernommen. Die Rechte des Käufers entsprechend geltendem Recht im jeweiligen Land werden nicht durch diese Garantie beeinflusst.

Diese Garantie tritt nicht ein bei: (1) falls am Produkt etwas verändert wurde oder es geöffnet wurde, ein Schaden durch unangebrachte Nutzung, Fahrlässigkeit, einen Unfall, Verschleiß oder irgendeinen anderen Grund verursacht wurde, der nicht im Zusammenhang mit einem Materialdefekt oder Herstellungsmangel aufgetreten ist; (2) im Falle der Nichteinhaltung der durch den Technischen Support erteilten Anweisungen; (3) Die Software, die nicht von Guillemot herausgegeben wurde, unterliegt der speziellen Garantie des Herausgebers.

Copyright

© 2010 Guillemot Corporation S.A. – Alle Rechte vorbehalten.

Hercules® ist eine eingetragene Marke von Guillemot Corporation S.A. Alle anderen Marken und Warenzeichen werden hierdurch ausdrücklich anerkannt und befinden sich im Besitz ihrer jeweiligen Eigentümer. Illustrationen nicht verbindlich. Inhalte, Designs und Spezifikationen können ohne vorhergehende Ankündigung geändert werden und können von Land zu Land unterschiedlich sein.

HINWEISE ZUM UMWELTSCHUTZ

Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muß an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden.

Das Symbol auf dem Produkt, der Gebrauchsanleitung oder der Verpackung weist darauf hin.

Die Werkstoffe sind gemäß ihrer Kennzeichnung wiederverwertbar. Mit der Wiederverwendung, der stofflichen Verwertung oder anderen Formen der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt.

Bitte erfragen Sie bei der Gemeindeverwaltung die zuständige Entsorgungsstelle.
