MANUALE UTENTE XPS 101 HERCULES

1.1. Contenuto della confezione ...... 2
1.2. Caratteristiche tecniche 2
1.3. Raccomandazioni d'uso....3

2. INSTALLAZIONE DEL SISTEMA DI ALTOPARLANTI XPS 101 ....4

2.1. Posizionamento del sistema di altoparlanti....4
2.2. Collegare il sistema di altoparlanti a una sorgente sonora....4

2.2.1. Collegamento a un PC....6
2.2.2. Collegamento a un televisore dotato di un jack per cuffie 7
2.2.3. Collegamento a un lettore DVD/televisore dotato di uscite audio Destra e Sinistra 7
2.2.4. Collegamento a una console di gioco....7

3. USO DEL SISTEMA DI ALTOPARLANTI XPS 101....8

4. ASSISTENZA TECNICA....9

5. INFORMAZIONI SULLA GARANZIA....10

1. INTRODUZIONE

1.1. Contenuto della confezione

■ 2 altoparlanti satelliti indipendenti
■ 1 subwoofer
■ 1 filocomando
■ Cavo microfono: mini-jack (M) / mini-jack (F)
■ Cavo Line In: mini-jack (M) / mini-jack (M)
■ Cavo Mini-jack (F) / doppio RCA (F)
■ Morsetto per il cavo
■ Manuale d'uso

1.2. Caratteristiche tecniche

Potenza in uscita (potenza effettiva)	Subwoofer: 60 W RMSImpedenza: 8 ohmAltoparlanti satelliti: 2 x 20;5 W RMSImpedenza: 4 ohm
Potenza totale	101W RMS
Risposta in frequenza	30Hz – 20KHz
Dimensioni	Altoparlanti satelliti: 15,5cm (A) x 11cm (L) x 11cm (P)Subwoofer: 27cm (A) x 24,5cm (L) x 24,5cm (P)
Schermatura magnetica	Gli altoparlanti satelliti sono schermati magneticamente, in modo tale da poter essere posizionati accanto allo schermo senza disturbare le immagini.
Voor gebruik met	PC / lettori DVD / console di gioco / lettori CD / lettori MP3

1.3. Raccomandazioni d'uso

— Colloca gli altoparlanti satelliti su una superficie piana, evitando così che possano cadere a terra.

- Posiziona il subwoofer direttamente sul pavimento (sotto la tua scrivania, ad esempio), per ottenere una migliore diffusione delle basse frequenze.

- Non aprire mai il tuo sistema di altoparlanti: rischieresti di danneggiarne la componentistica interna.

- Questo sistema di altoparlanti è stato concepito per essere utilizzato in un ambiente temperato.

- Per prevenire il rischio di incendio o scariche elettriche, mantieni il tuo sistema di altoparlanti lontano da:

o pioggia o umidità, nonché tutti i fluidi (acqua, prodotti chimici o altri liquidi),

o fonti di calore come caloriferi, radiatori, stufe o qualsiasi altro apparecchio che genera calore (compresi gli amplificatori),

○ luce del sole diretta.

- Non esporre il tuo sistema di altoparlanti a gocce o schizzi d'acqua.

- Non appoggiare mai oggetti contenenti dei liquidi (bicchieri, vasi...) sul tuo sistema di altoparlanti.

- Se non pensi di dover utilizzare il tuo sistema di altoparlanti per un lungo periodo di tempo, scollega il cavo di alimentazione. Per scollegare il cavo di alimentazione, tira verso di te il connettore del cavo (non tirare mai direttamente il cavo).

- Dopo aver collegato il cavo di alimentazione del subwoofer ad una presa elettrica, accertati che il cavo stesso risulti facilmente raggiungibile. Per staccare completamente l'alimentazione del tuo sistema di altoparlanti, dovrai scollegare il cavo di alimentazione dalla relativa presa elettrica.

- Prima di pulirlo, scollega il tuo sistema di altoparlanti. Usa un panno umido ed evita prodotti all'aerosol.

- Il connettore di alimentazione del sistema di altoparlanti serve per spegnere completamente la periferica e deve pertanto essere sempre facilmente accessibile.

- Attenzione: un ascolto in cuffie prolungato a piena potenza potrebbe danneggiare l'udito dell'utente.

- I contrassegni sono posti sul retro degli altoparlanti.

2. INSTALLAZIONE DEL SISTEMA DI ALTOPARLANTI XPS 101

2.1. Posizionamento del sistema di altoparlanti

1. Posiziona gli altoparlanti satelliti su una scrivania, da entrambi i lati del tuo monitor, tenendoli distanti almeno 50cm dai muri laterali.
2. Colloca gli altoparlanti alla medesima distanza dall'ascoltatore e orientali verso la posizione di ascolto.
3. Posiziona il subwoofer direttamente sul pavimento. Il diffusore del subwoofer si trova nella parte frontale, mentre su ciascun lato è presente un woofer passivo: pertanto, accertati di non addossare contro il muro i lati del subwoofer, in modo tale da godere appieno della miglior risposta ai bassi possibile.

Per determinare il posizionamento ideale del tuo sistema di altoparlanti, prova diverse posizioni in successione.

2.2. Collegare il sistema di altoparlanti a una sorgente sonora

Spegni la sorgente sonora (PC, televisore, lettore DVD o console di gioco) cui desideri collegare il tuo sistema di altoparlanti.

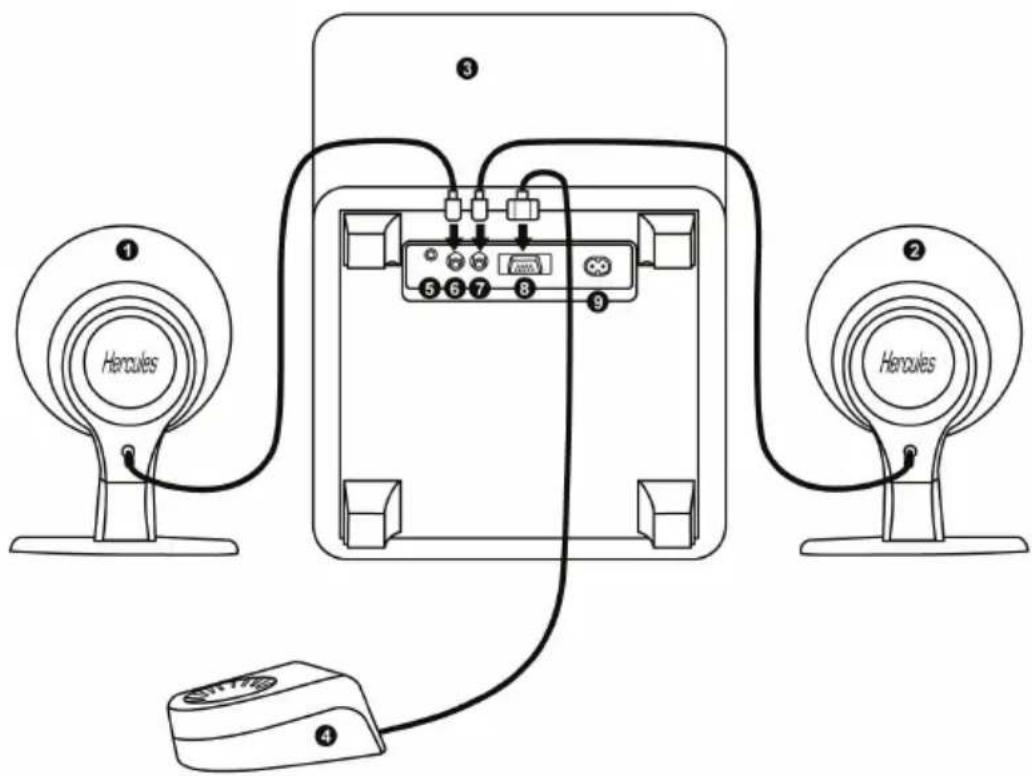

- Schema generale di collegamento:

① Hercules ② Hercules ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨

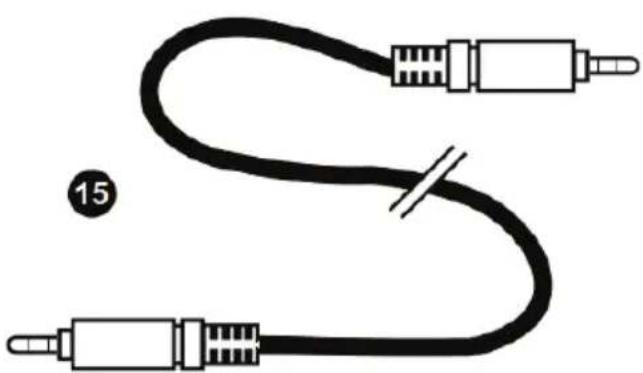

- Descrizione di componenti e connettori del sistema di altoparlanti:

1: Altoparlante satellite destro
2: Altoparlante satellite sinistro
3: Subwoofer
4: Filocomando
5: Connettore per ingresso audio principale
6: Connettore per altoparlante satellite destro
7: Connettore per altoparlante satellite sinistro
8: Connettore per filocomando
9: Connettore di alimentazione

Handles 10 11 C 12 13

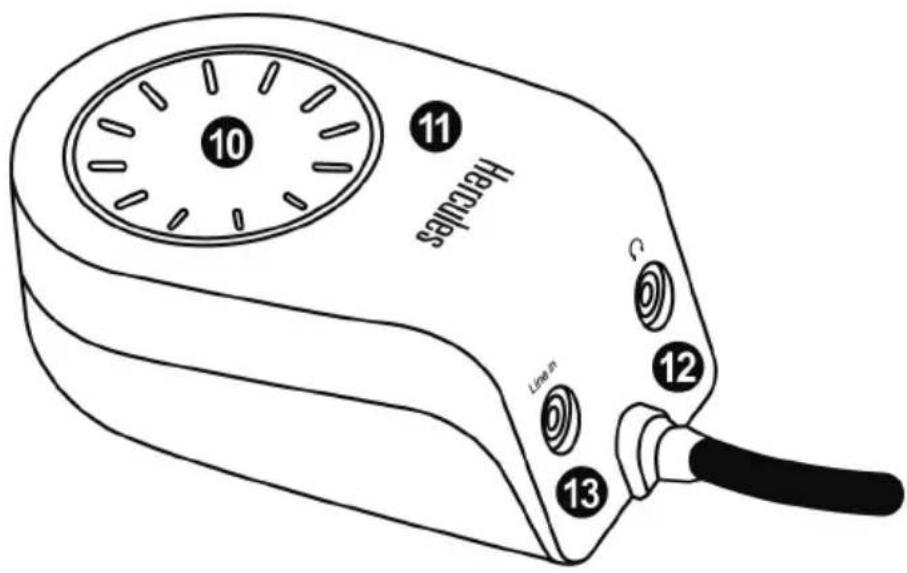

10: Manopola a 4 funzioni, che ti permette di:

(a) attivare/disattivare la modalità standby
(b) regolare il volume principale
(c) regolare il livello dei bassi
(d) regolare il livello degli alti

11: LED indicatori: Power (on/off), Vol. (volume), Bass (basse frequenze), Treble (alte frequenze).
12: Connettore per cuffie (quando vengono collegate le cuffie, gli altoparlanti si disattivano automaticamente).
13: Connettore per ingresso audio ausiliario, per il collegare il tuo lettore MP3 o qualsiasi altra sorgente sonora (quando nell'ingresso audio ausiliario viene rilevato un connettore, l'ingresso audio principale si disattiva).

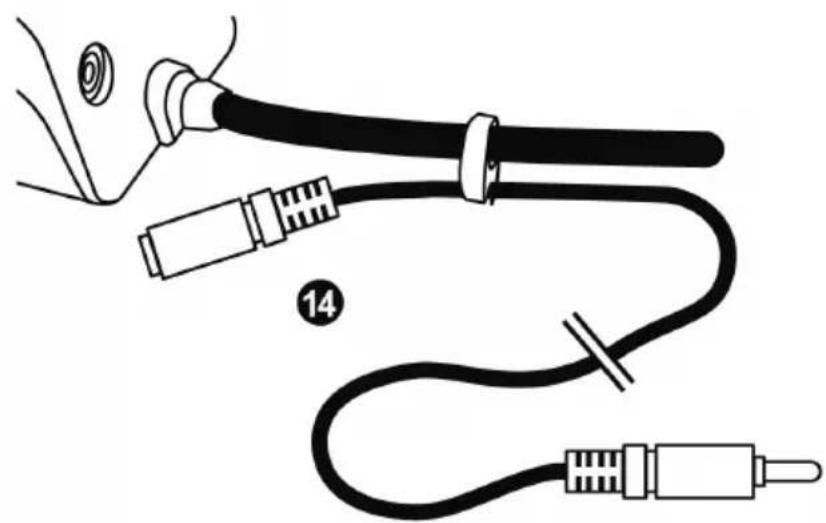

14: Cavo microfono: mini-jack rosa (M) / mini-jack rosa (F) e Morsetto per il cavo Se disponi di un paio di auricolari dotati di microfono, puoi collegare il connettore del microfono degli auricolari stessi a questa prolunga. Per una migliore gestione dei cavi, puoi agganciare questo cavo al cavo del filo comando, utilizzando l'accluso morsetto (14) (come mostrato qui sopra).

2.2.1. Collegamento a un PC

- Collega il connettore mini-jack da 3,5mm del cavo per l'ingresso audio principale del tuo sistema di altoparlanti al connettore verde FRONT SPEAKERS (ALTOPARLANTI FRONTALI) o FRONT OUT (USCITA FRONTALE) della tua scheda audio o della scheda audio integrata nella motherboard del tuo computer.

2.2.2. Collegamento a un televisore dotato di un jack per cuffie

- Collega il connettore mini-jack da 3,5mm del cavo per l'ingresso audio principale del tuo sistema di altoparlanti al jack per cuffie del tuo televisore.

2.2.3. Collegamento a un lettore DVD/televisore dotato di uscite audio Destra e Sinistra

Questo tipo di collegamento richiede un cavo mini-jack (F) / doppio RCA (M) (non incluso): per favore, vedi il diagramma 16A di questo manuale.

1. Collega il connettore mini-jack del tuo sistema di altoparlanti al cavo mini-jack (F) / doppio RCA (M).
2. Collega il connettore RCA bianco del cavo mini-jack (F) / doppio RCA (M) alla corrispondente uscita audio del tuo lettore DVD/televisore.
3. Collega il connettore RCA rosso del cavo mini-jack (F) / doppio RCA (M) alla corrispondente uscita audio del tuo lettore DVD/televisore.

2.2.4. Collegamento a una console di gioco

Questo tipo di collegamento richiede un cavo mini-jack (F) / doppio RCA (F) (incluso): per favore, vedi il diagramma 16B di questo manuale.

1. Collega il connettore mini-jack del tuo sistema di altoparlanti al cavo mini-jack (F) / doppio RCA (F).
2. Collega i connettori audio bianco e rosso del cavo A/V della tua console al cavo mini-jack (F) / doppio RCA (F).

Per ulteriori informazioni sulle altre connessioni, consulta il manuale d'uso della tua console.

1. Accendi la sorgente audio che intendi utilizzare (PC, televisore, lettore DVD o console di gioco).
2. Accendi il sistema di altoparlanti premendo la manopola principale del filocomando (10). I LED "alimentazione" e "volume" (11-Power e Vol.) del filocomando si illuminano.
3. Regola il volume ruotando la manopola principale del filocomando (10): il LED “+” o il LED “-” lampeggerà ogniquivalvolta aumenterai o diminuirai il volume di un punto. Se il volume si trovasse già al suo valore massimo o minimo e tu provassi comunque ad alzarlo o abbassarlo, durante la rotazione della manopola, il LED corrispondente rimarrà illuminato (senza lampeggiare), indicando che il volume non può andare oltre in quella data direzione.
4. Per regolare il livello dei bassi, premi e rilascia la manopola principale del filocomando (10): il LED bassi (11-Bass) si illuminerà.
5. Regola il volume ruotando la manopola principale del filocomando (10): il LED “+” o il LED “-” lampeggerà ognivalvolta aumenterai o diminuirai il livello dei bassi di un punto. Se il livello dei bassi si trovasse già al suo valore massimo o minimo e tu provassi comunque ad alzarlo o abbassarlo, durante la rotazione della manopola, il LED corrispondente rimarrà illuminato (senza lampeggiare), indicando che il livello dei bassi non può andare oltre in quella data direzione.
6. Premi nuovamente la manopola principale del filocomando (10) per regolare il livello degli alti. Il LED degli alti (11-Treble) si illuminerà e, così come descritto in precedenza, il LED “+” o “-” lampeggerà ogniquivalvolta aumenterai o diminuirai il livello degli alti di un punto. Se il livello degli alti si trovasse già al suo valore massimo o minimo e tu provassi comunque ad alzarlo o abbassarlo, il corrispondente LED smetterà di lampeggiare.
7. Per scegliere la regolazione del volume, del livello dei bassi o del livello degli alti, premi brevemente la manopola principale del filocomando (10). Dopo 10 secondi di inattività in modalità "regolazione livello bassi" o "regolazione livello alti", il sistema tornerà automaticamente alla modalità di regolazione del volume principale.
8. Per attivare la modalità stanby del tuo sistema di altoparlanti XPS 101, tieni premuta per almeno 3 secondi la manopola principale del filocomando (10): i LED (11) si spegneranno. In modalità stanby, il consumo del tuo sistema di altoparlanti è inferiore a 1W, conformemente allo standard Comunitario EC 1275/2008.
9. Le tue regolazioni del volume, del livello dei bassi e del livello degli alti, verranno salvate; tuttavia, qualora scollegassi il cavo di alimentazione del sistema di altoparlanti, le tue regolazioni non saranno più disponibili.

Se colleghi una sorgente audio al connettore Line In del filocomando, la sorgente sonora principale risulterà disattivata.

Se colleghi delle cuffie al filocomando, gli altoparlanti satelliti e il subwoofer verranno automaticamente disattivati: risulterà attiva la sola uscita per le cuffie.

4. ASSISTENZA TECNICA

Se hai avuto problemi con il tuo prodotto, visita il sito http://ts.hercules.com e seleziona la tua lingua. Da lì potrai accedere a vari servizi (domande più frequenti (FAQ), driver e software più recenti) che potranno aiutarti a risolvere il problema riscontrato. Qualora il problema dovesse persistere, puoi contattare il servizio di assistenza tecnica dei prodotti Hercules ("Assistenza Tecnica"):

Tramite email:

Per poter godere di assistenza tecnica tramite email, dovrai prima effettuare la registrazione online. Le informazioni che fornirai aiuteranno gli esperti a risolvere rapidamente il tuo problema.

Nella parte sinistra della pagina "Technical Support", clicca su Registration e segui le istruzioni che appariranno sullo schermo.

Se sei già registrato, riempi i campi Username e Password e clicca quindi su Login.

Per telefono:

Italia

848999817costo chiamata locale*

Lun - Ven: 13:00-17:00 e 18:00-22:00

*costo massimo alla riposta de 0.1 Euro

5. INFORMAZIONI SULLA GARANZIA

Internazionalmente, Guillemot Corporation S.A. ("Guillemot") garantisce l'acquirente che questo prodotto Hercules è privo di vizi produttivi o difetti di materiale per un periodo di due (2) anni dalla data di acquisto. Nel caso il prodotto si riveli difettoso durante il periodo di garanzia, contattare immediatamente l'Assistenza Tecnica, che indicherà la procedura da seguire. Qualora il difetto venga confermato, il prodotto dovrà essere riconsegnato al luogo di acquisto (o in qualsiasi altro luogo specificato dall'Assistenza Tecnica).

Nel contesto della garanzia, il prodotto difettoso dell'acquirente verrà riparato oppure sostituito, a seconda della scelta operata dall'Assistenza Tecnica. Dove autorizzato dalla legge vigente, la responsabilità di Guillemot e le sue filiali (includendo qualsiasi danno indiretto) è limitata alla riparazione o alla sostituzione del prodotto Hercules. I diritti dell'acquirente nel rispetto della legislazione vigente applicabile alla vendita di beni al consumatore non sono annullati dalla presente garanzia.

Questa garanzia perde di validità: (1) se il prodotto è stato modificato, aperto, alterato, o ha subito un danno come risultato da uso inappropriato, negligenza, danni accidentali, normale usura o qualsiasi altra causa non direttamente collegata con un difetto di materiale o un vizio di produzione; (2) nel caso di mancato adempimento nell'esecuzione delle procedure indicate dall'Assistenza Tecnica; (3) per il software non prodotto da Guillemot, poiché per questo caso è valida la garanzia fornita dal suo produttore.

Copyright

© 2010 Guillemot Corporation S.A. – Tutti i diritti riservati.

Hercules® è un marchio registrato da Guillemot Corporation S.A. Tutti gli altri marchi e nomi commerciali vengono qui citati previa autorizzazione ed appartengono ai legittimi proprietari. Illustrazioni puramente indicative. I contenuti, i design e le caratteristiche possono essere oggetto di modifiche senza preavviso e possono variare da una nazione all'altra.

NORME PER LA SALVAGUARDIA DELL'AMBIENTE

Al termine della sua vita operativa, questo prodotto non deve essere gettato come un rifiuto comune, ma deve essere gettato in un apposito contenitore per il riciclaggio del Materiale Elettrico ed Elettronico

Ciò è confermato dal simbolo riportato sul prodotto, sul manuale o sulla confezione.

A seconda delle proprie caratteristiche intrinseche, i materiali potrebbero essere riciclabili. Attraverso il riciclaggio dei rifiuti ed altre forme di gestione del Materiale Elettrico ed Elettronico, puoi dare un significativo contributo alla conservazione e alla salvaguardia dell'ambiente.

Per ottenere informazioni sul Punto di raccolta a te più vicino, contatta gli enti competenti.
