GEBRUIKSAANWIJZING XPS 101 HERCULES

1.1. Inhoud van de doos ....2
1.2. Technische specificaties 2
1.3. Aanbevolen gebruik .... 3

2. INSTALLATIE VAN HET XPS 101-SPEAKERSYSTEEM ....4

2.1. Het speakersysteem plaatsen ....4
2.2. Het speakersysteem aansluiten op een geluidsbron 4
2.2.1. Aansluiten op een pc 6
2.2.2. Aansluiten op een tv met een koptelefoonaansluiting 7
2.2.3. Aansluiten op een dvd-speler of tv met linker- en rechter audiouitgang.... 7
2.2.4. Aansluiten op een gameconsole.... 7

3. HET XPS 101-SPEAKERSYSTEEM GEBRUIKEN....8

1.1. Inhoud van de doos

■ 2 losse satellietspeakers
■ 1 subwoofer
■ 1 bedrade afstandsbediening
■ Microfoonkabel: mini-jack (M) / mini-jack (V)
■ Line In-kabel: mini-jack (M) / mini-jack (M)
■ Kabel mini-jack (V) / dubbele tulp (V)
■ Kabelklem
■ Handleiding

1.2. Technische specificaties

Uitgangsvermogen (effectief)	Subwoofer: 60 W RMS8 ohms impedantieSatellietspeakers: 2 x 20,5 W RMS4 ohm impedantie
Totaal vermogen	101 W RMS
Frequentiebereik	30 Hz – 20 KHz
Afmetingen	Satellietspeakers: 15,5 cm (H) x 11 cm (B) x 11 cm (D)Subwoofer: 27 cm (H) x 24,5 cm (B) x 24,5 cm (D)
Magnetische afscherming	De satellietspeakers zijn magnetisch afgeschermd zodat ze naast een tv of monitor kunnen worden geplaatst zonder dat ze storing in het beeld veroorzaken.
Voor gebruik met	bijv. computer, tv, dvd-speler, gameconsole, cd-speler of mp3-speler

1.3. Aanbevolen gebruik

• Plaats de satellietspeakers op een vlakke ondergrond om te voorkomen dat ze omvallen.
• Plaats de subwoofer op de vloer (bijv. onder het bureau) voor een betere verspreiding van de lage tonen.
• Maak het speakersysteem nooit open omdat het gevaar bestaat dat daarbij interne onderdelen worden beschadigd.
• Dit speakersysteem is bestemd voor gebruik in een gematigd klimaat.
• Voorkom brand en elektrische ontlading, en stel het speakersysteem nooit bloot aan:

o regen, vocht en andere vloeistoffen, zoals water en chemische producten
○ hittebronnen zoals radiatoren, open haarden en andere warmte producerende bronnen (met inbegrip van versterkers)
○ direct zonlicht.

• Stel het speakersysteem nooit bloot aan druppelend of spetterend water.
• Zet nooit een met vloeistof gevuld object zoals een glas water of een vaas met bloemen op het speakersysteem.
• Maak de stroomkabel van de subwoofer los als u het speakersysteem langere tijd niet gebruikt. Trek altijd aan de stekker van de stroomkabel en nooit aan de kabel zelf om de stroomkabel los te maken.
• Zorg ervoor dat de stekker van de subwooferstroomkabel die is ingeplugd in een stopcontact of verdeeldoos altijd goed bereikbaar is. Haal de stekker van de stoormkabel uit het stopcontact of de verdeeldoos om er voor te zorgen dat het speakersysteem volledig stroomloos is.
• Haal alle aansluitingen los voordat u het speakersysteem schoonmaakt. Gebruik een vochtige doek voor het reinigen en vermijd het gebruik van schoonmaakmiddelen in spuitbussen.
• Omdat het speakersysteem uitgezet wordt door de stekker uit het stopcontact te trekken, moet deze stekker altijd goed bereikbaar zijn.
• Let op: het voor langere tijd op de hoogste volumestand met een koptelefoon naar muziek luisteren, kan schade aan het gehoor veroorzaken.
• De achterkant van elke speaker is voorzien van markeringen.

2. INSTALLATIE VAN HET XPS 101-SPEAKERSYSTEEM

2.1. Het speakersysteem plaatsen

1. Plaats de satellietspeakers op een bureau, tafel of kast aan weerskanten van uw monitor op minimaal 50 cm afstand van de zijwanden.
2. Plaats beide speakers op gelijke afstand van de luisteraar en richt ze in de richting van de luisterpositie.
3. Zet de subwoofer op de vloer. De driver van de subwoofer bevindt zich aan de voorzijde en aan elke zijkant bevindt zich een passieve woofer: voor een optimale basweergave mag u dus nooit de subwoofer met een zijkant tegen een wand zetten.

Om de ideale plek voor uw speakers vast te stellen, kunt u het best experimenteren met verschillende plaatsingen.

2.2. Het speakersysteem aansluiten op een geluidsbron

Schakel de audiobron (pc, televisie, dvd-speler, mp3-speler of gameconsole) waarop u de speakerset wilt aansluiten, uit.

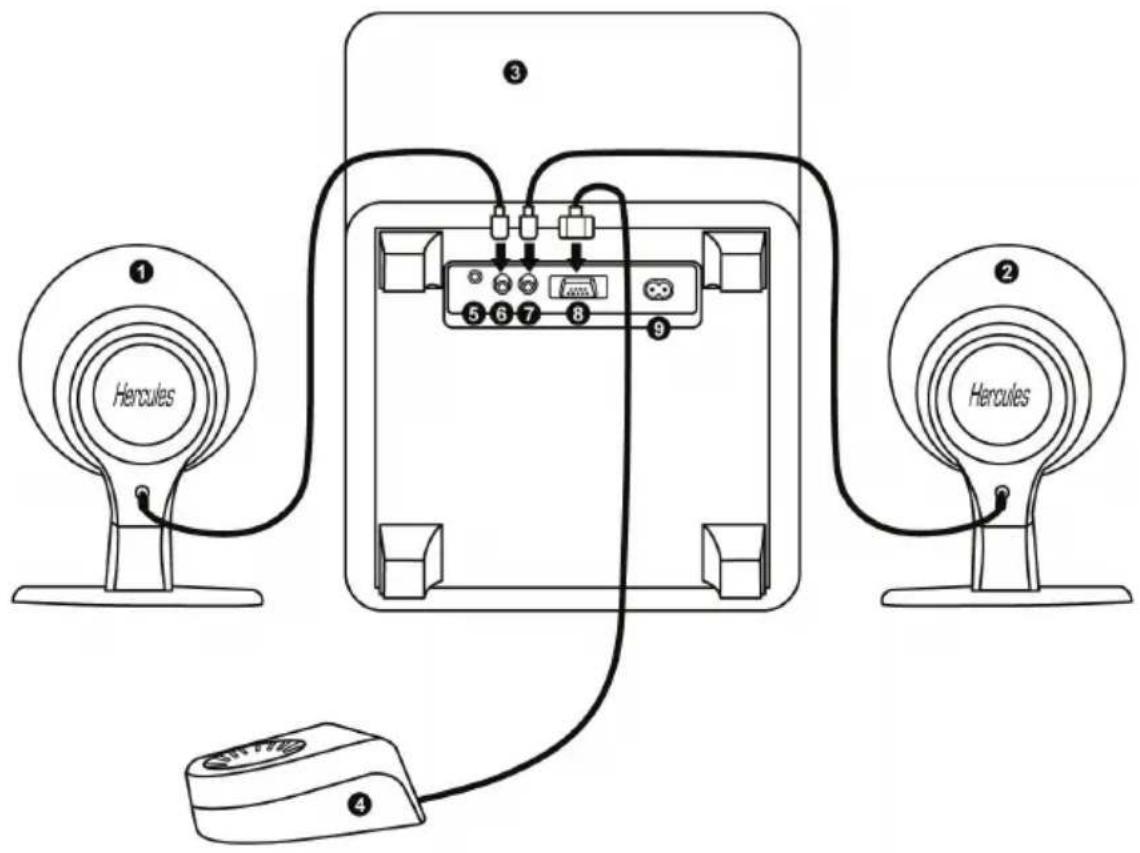

- Algemeen aansluitschema:

① Hercules ② Hercules ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨

- Beschrijving van onderdelen en aansluitingen van het speakersysteem:

1: Rechter satellietspeaker
2: Linker satellietspeaker
3: Subwoofer
4: Bedrade afstandsbediening
5: Connector voor hoofdaudioingang
6: Connector voor rechter satellietspeaker
7: Connector voor linker satellietspeaker
8: Connector voor bedrade afstandsbediening
9: Aansluiting voedingsadapter

Handles Level 13 12 11 10

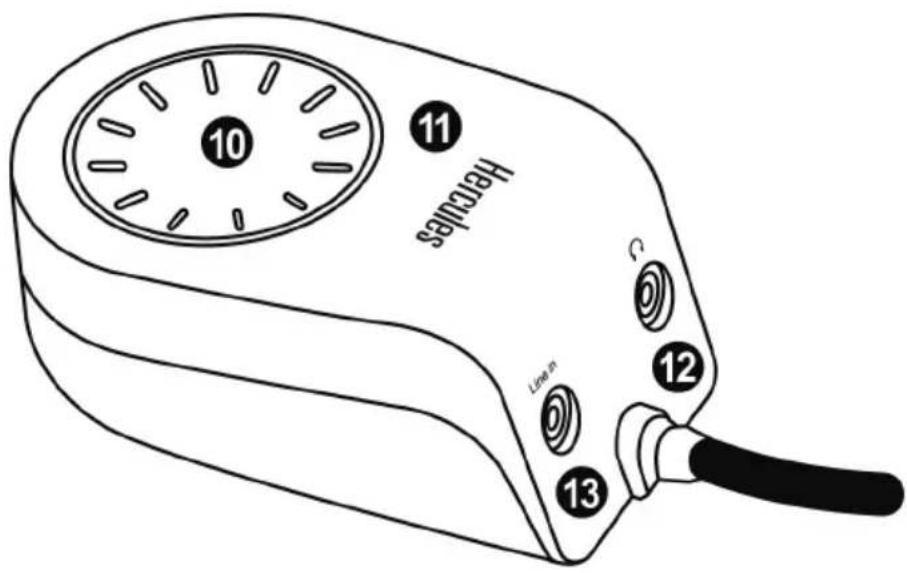

10: Knop met vier functies waarmee u:

(a) de standby-modus in- en uitschakelt
(b) het hoofdvolume instelt
(c) het basvolume instelt
(d) het volume van de hoge tonen instelt

11: Indicator-LED's: Power (aan/uit), Vol. (volume), Bass (lage tonen), Treble (hoge tonen).

12: Koptelefoonaansluiting (de speakers worden automatisch uitgeschakeld als de koptelefoon wordt aangesloten).

13: Connector voor extra audioingang (aux) waarop u een mp3-speler of andere audiobron kunt aansluiten (de hoofdaudioingang wordt automatisch uitgeschakeld als er een apparaat op de extra audioingang wordt aangesloten).

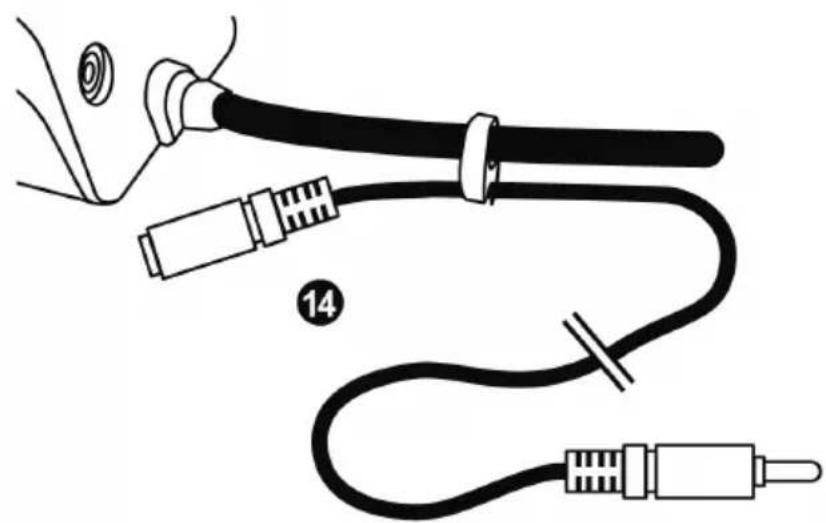

Als u een headset met een microfoon gebruikt, kunt u hierop de microfoonconnector van uw headset aansluiten. Voor een netter beheer van de kabels kunt u deze kabel aan de kabel van de afstandbediening klemmen met behulp van de meegeleverde kabelklem (14) zoals hierboven afgebeeld.

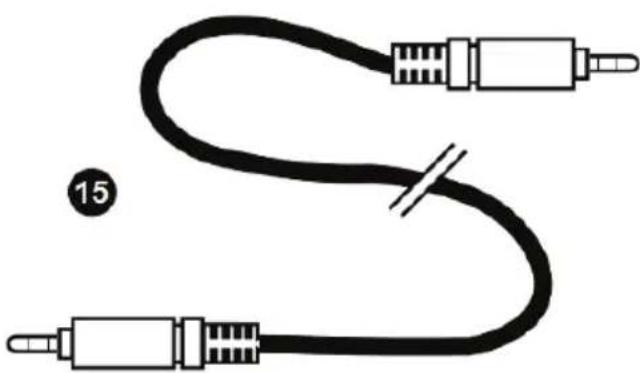

15: Kabel voor hoofdaudioingang: mini-jack (M) / mini-jack (M).

2.2.1. Aansluiten op een pc

- Sluit de 3,5 mm mini-jack op de hoofdaudioingangkabel van het speakersysteem aan op de groene FRONT SPEAKERS- of FRONT OUT-connector van de (ingebouwde) geluidskaart van uw pc.

2.2.2. Aansluiten op een tv met een koptelefoonaansluiting

- Sluit de 3,5 mm mini-jack op de hoofdaudioingangkabel van het speakersysteem aan op de koptelefoonaansluiting van uw tv.

2.2.3. Aansluiten op een dvd-speler of tv met linker- en rechter audiouitgang

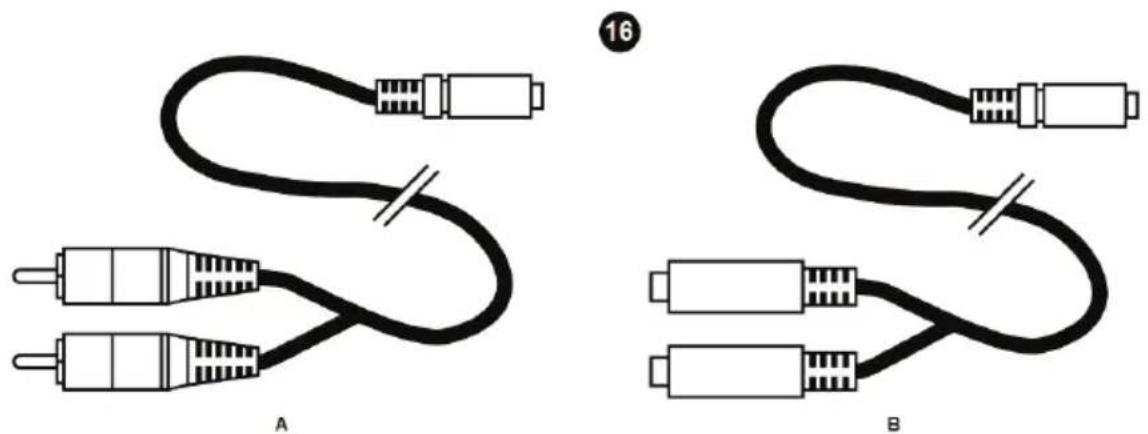

Hiervoor is een kabel van het type mini-jack (V) / dubbele tulp (M) benodigd (niet meegeleverd). raadpleeg schema 16A in deze handleiding.

1. Sluit de mini-jack connector van het speakersysteem aan op de kabel mini-jack (V) / dubbele tulp (M).
2. Sluit de witte tulpstekker van de kabel mini-jack (V) / dubbele tulp (M) aan op de betreffende audiouitgang van uw dvd-speler/tv.
3. Sluit de rode tulpstekker van de kabel mini-jack (V) / dubbele tulp (M) aan op de betreffende audiouitgang van uw dvd-speler/tv.

2.2.4. Aansluiten op een gameconsole

Hiervoor is een kabel van het type mini-jack (V) / dubbele tulp (V) benodigd (meegeleverd). raadpleeg schema 16B in deze handleiding.

1. Sluit de mini-jack connector van het speakersysteem aan op de kabel mini-jack (V) / dubbele tulp (V).
2. Sluit de rode en de witte connectors van de A/V-kabel van uw console aan op de kabel mini-jack (V) / dubbele tulp (V).

Raadpleeg de handleiding van uw console voor meer informatie over andere aansluitingen.

1. Schakel de gewenste audiobron in (pc, televisie, dvd-speler, mp3-speler of gameconsole).
2. Zet het speakersysteem aan door op de hoofdknop (10) op de afstandsbediening te drukken. De LED's voor "power" en "volume" (11-Power en Vol.) gaan branden op de afstandsbediening.
3. Stel het gewenste volume in door de hoofdknop (10) op de afstandsbediening te draaien: elke keer dat u het volume een stapje verhoogt of verlaagt, zal de LED "+" of "-" knipperen. Als het volume al op maximaal of minimaal staat en u probeert het nogmaals te verhogen of te verlagen, dan blijft de betreffende LED branden in plaats van dat deze knippert, ten teken dat u het maximum- of minimumvolume hebt bereikt.
4. Als u het basvolume wilt instellen, moet u eerst de hoofdknop (10) op de afstandsbediening indrukken en weer loslaten: de bas-LED (11-Bass) gaat branden.
5. Stel het gewenste basvolume in door de hoofdknop (10) op de afstandsbediening te draaien: elke keer dat u het volume een stapje verhoogt of verlaagt, zal de LED "+" of "-" knipperen. Als het basvolume al op maximaal of minimaal staat en u probeert het nogmaals te verhogen of te verlagen, dan blijft de betreffende LED branden in plaats van dat deze knippert, ten teken dat u het maximum- of minimumvolume hebt bereikt.
6. Als u het volume van de hoge tonen wilt instellen, drukt u nogmaals op de hoofdknop (10) op de afstandsbediening. De LED voor hoge tonen (11-Treble) gaat branden en elke keer dat u het volume voor hoge tonen een stapje verhoogt of verlaagt, zal de LED "+" of "-" knipperen. Als het volume voor hoge tonen al op maximaal of minimaal staat en u probeert het nogmaals te verhogen of te verlagen, dan blijft de betreffende LED branden in plaats van dat deze knippert.
7. Als u wilt wisselen tussen het instellen van het hoofdvolume, het basvolume en het volume voor de hoge tonen, dan moet u kort op de hoofdknop (10) op de afstandsbediening drukken. Als u binnen 10 seconden het volume voor lage of hoge tonen niet hebt ingesteld, schakelt het systeem automatisch terug naar het instellen van het hoofdvolume.
8. Als u het XPS 101-systeem in standby wilt zetten, moet u de hoofdknop (10) op de afstandsbediening meer dan 3 seconden ingedrukt houden: de LED's (11) gaan uit. Het speakersysteem verbruikt in standby minder dan 1 Watt en voldoet hiermee aan de EC 1275/2008-normen.
9. Uw instellingen voor hoofdvolume en voor volume van lage en hoge tonen worden opgeslagen maar niet als u de stroomkabel van het speakersysteem loshaalt.

Wanneer u een audiobron aansluit op de Line In-connector op de afstandsbediening, wordt de hoofdaudioingang automatisch uitgeschakeld.

Wanneer u een koptelefoon aansluit op de afstandsbediening, worden automatisch de satellietspeakers en de subwoofer uitgeschakeld, en wordt het geluid alleen naar de koptelefoonuitgang gestuurd.

Als u problemen hebt met uw product, gaat u naar http://ts.hercules.com en selecteert u de gewenste taal. Vanaf hier hebt u toegang tot verschillende onderwerpen zoals hulpprogramma's, de FAQ (veelgestelde vragen) en de meest recente drivers en software die u helpen bij het vinden van oplossingen. Als het probleem zich blijft voordoen, neem dan contact op met de Hercules product technical support service ("Technical Support"):

Per e-mail:

Voordat u gebruik kunt maken van technisch ondersteuning per e-mail dient u zich eerst online te registreren. Met de door u verstrekte informatie kan uw probleem sneller en beter worden opgelost.

Klik op Registration aan de linkerzijde van de pagina Technical Support en volg de aanwijzingen op het scherm.

Inidien u reeds geregistreerd bent, vult u de velden Username en Password in en klikt u op Login.

Per telefoon:

Belgie	078 16 60 56Kosten van interlokaal gesprek	Van maandag t/m vrijdag van 13:00 tot 17:00 en van 18:00 tot 22:00 (Nederlands)Van maandag t/m vrijdag van 13:00 tot 17:00 en van 18:00 tot 22:00Zaterdag van 9:00 tot 13:00 en van 14:00 tot 20:00Zondag van 10:00 tot 13:00 en van 14:00 tot 17:00(Engels)
Nederland	0900 0400 118Kosten van lokaal gesprek	Van maandag t/m vrijdag van 13:00 tot 17:00 en van 18:00 tot 22:00 (Nederlands)Van maandag t/m vrijdag van 13:00 tot 17:00 en van 18:00 tot 22:00Zaterdag van 9:00 tot 13:0O en van 14:00 tot 20:00Zondag van 10:00 tot 13:00 en van 14:00 tot 17:00(Engels)

* TIJDELIJK IS DE NEDERLANDSTALIGE TECHNISCHE DIENST ENKEL BEREIKBAAR VAN 13:00 TOT 17:00 EN VAN 18:00 TOT 22:00. TIJDENS DE ANDERE UREN KUNT U STEEDS TERECHT VOOR ENGELS-, DUITS-, OF FRANSTALIGE SUPPORT.

5. GARANTIE-INFORMATIE

Wereldwijd garandeert Guillemot Corporation S.A. ("Guillemot") de consument dat dit Hercules product gedurende een periode van twee (2) jaar vanaf de oorspronkelijke aankoopdatum vrij zal zijn van materiaal- en fabricagefouten. Indien u in de garantieperiode een defect meent te constateren aan dit product, neem dan onmiddellijk contact op met de Technical Support die u zal informeren over de te volgen procedure. Als het defect wordt bevestigd, dan dient het product te worden geretourneerd naar de plaats van aankoop (of een andere locatie die wordt opgegeven door Technical Support).

Binnen het gestelde van deze garantie wordt het defecte product van de consument gerepareerd of vervangen, zulks ter beoordeling van Technical Support. Indien toegestaan door van kracht zijnde wetgeving, beperkt de volledige aansprakelijkheid van Guillemot en haar dochterondernemingen (inclusief de aansprakelijkheid voor indirecte schade) zich tot het repareren of vervangen van het Hercules product. De wettelijke rechten van de klant volgens de wetgeving van toepassing op de verkoop van consumentproducten worden op generlei wijze beperkt door deze garantie.

Deze garantie is niet van kracht: (1) indien het product gemodificeerd, geopend of gewijzigd is, of beschadigd ten gevolge van oneigenlijk of onvoorzichtig gebruik, verwaarlozing, een ongeluk, normale slijtage, of enig andere oorzaak niet gerelateerd aan een materiaal- of fabricagefout; (2) indien u zich niet houdt aan de instructies zoals verstrekt door Technical Support; (3) op software die niet is gepubliceerd door Guillemot en daardoor onder de specifieke garantie valt zoals verstrekt door degene die deze software publiceert.

Copyright

© 2010 Guillemot Corporation S.A. – Alle rechten voorbehouden.

Hercules® is een geregistreerd handelsmerk van Guillemot Corporation S.A. Alle andere handelsmerken en merknamen worden hierbij erkend en zijn eigendom van de respectieve eigenaars. Afbeeldingen zijn niet bindend. Inhoud, ontwerp en specificaties kunnen zonder kennisgeving vooraf worden gewijzigd en kunnen per land verschillen.

AANBEVELINGEN VOOR DE BESCHERMING VAN HET MILIEU

Gooi dit product na het einde van de levensduur niet weg met het normale afval, maar breng het naar het door uw gemeente aangewezen inzamelpunt voor elektrische en/of computerapparatuur.

Ter herinnering is hiertoe op het product, de gebruikshandleiding of de verpakking een symbool aangebracht.

De meeste materialen kunnen worden gerecycled. Dankzij recycling en andere methods voor het verwerken van afgedankte elektrische en elektronische apparaten kunt u een belangrijke bijdrage leveren aan de bescherming van het milieu.

Neem contact op met uw gemeente voor informatie over een inzamelpunt bij u in de buurt.
