BEDIENUNGSANLEITUNG Monitor 5 HERCULES

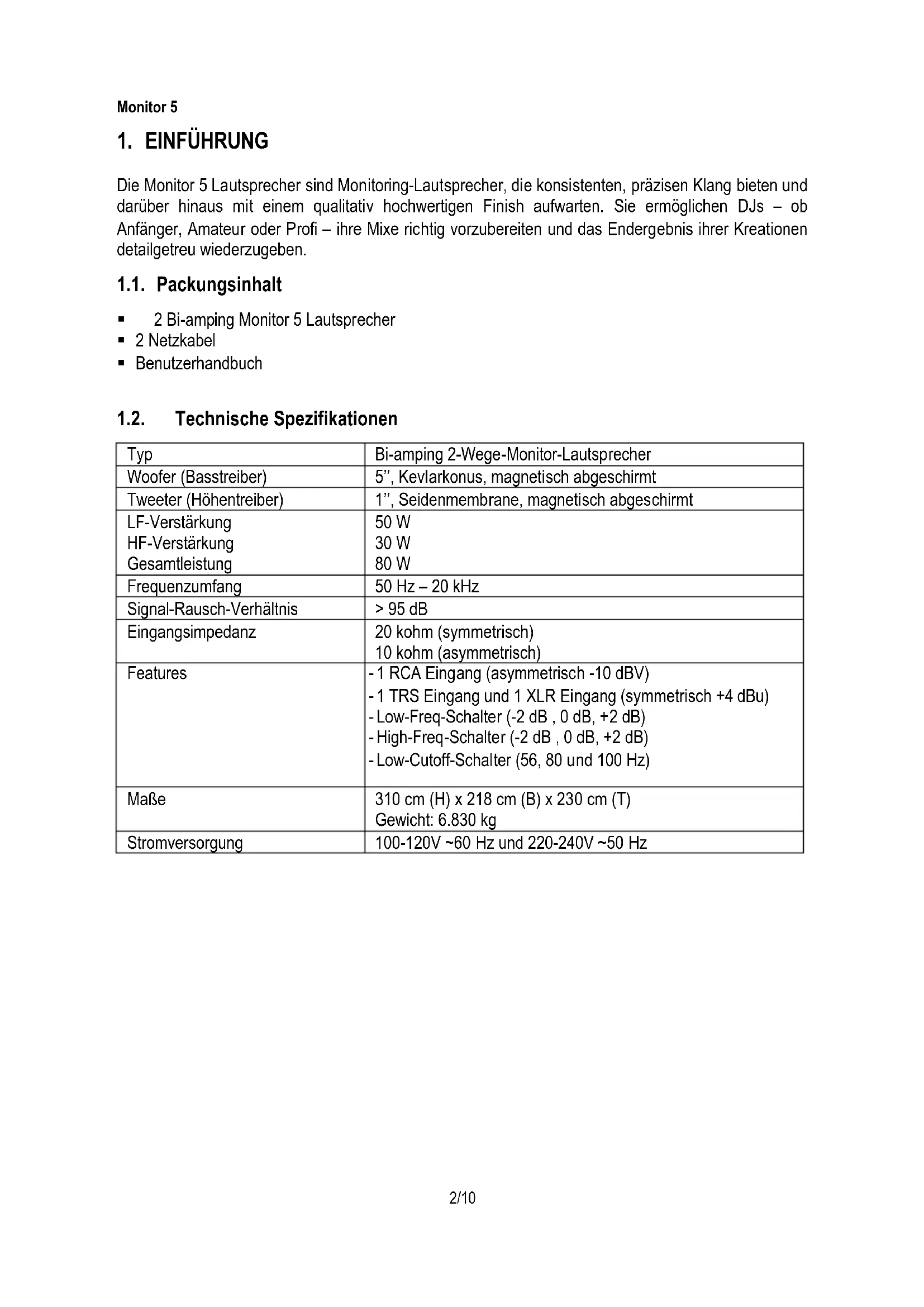

Die Monitor 5 Lautsprecher sind Monitoring-Lautsprecher, die konsistenten, präzisen Klang bieten und darüber hinaus mit einem qualitativ hochwertigen Finish aufwarten. Sie ermöglichen DJs – ob Anfänger, Amateur oder Profi – ihre Mixe richtig vorzubereiten und das Endergebnis ihrer Kreationen detailgetreu wiederzugeben. 1.1. Packungsinhalt 2 Bi-amping Monitor 5 Lautsprecher 2 Netzkabel Benutzerhandbuch 1.2. Technische Spezifikationen Typ Bi-amping 2-Wege-Monitor-Lautsprecher Woofer (Basstreiber) 5’’, Kevlarkonus, magnetisch abgeschirmt Tweeter (Höhentreiber) 1’’, Seidenmembrane, magnetisch abgeschirmt LF-Verstärkung HF-Verstärkung Gesamtleistung 50 W 30 W 80 W Frequenzumfang 50 Hz – 20 kHz Signal-Rausch-Verhältnis > 95 dB Eingangsimpedanz 20 kohm (symmetrisch) 10 kohm (asymmetrisch) Features - 1 RCA Eingang (asymmetrisch -10 dBV) - 1 TRS Eingang und 1 XLR Eingang (symmetrisch +4 dBu) - Low-Freq-Schalter (-2 dB , 0 dB, +2 dB) - High-Freq-Schalter (-2 dB , 0 dB, +2 dB) - Low-Cutoff-Schalter (56, 80 und 100 Hz) Maße 310 cm (H) x 218 cm (B) x 230 cm (T) Gewicht: 6.830 kg Stromversorgung 100-120V ~60 Hz und 220-240V ~50 HzMonitor 5 3/10

1.3. Empfehlungen - Stellen Sie Ihre Lautsprecher auf eine ebene Oberfläche, um ein Herunterfallen derselben zu vermeiden. - Öffnen Sie Ihre Lautsprecher nie, Sie riskieren andernfalls eine Beschädigung der internen Komponenten. - Diese Lautsprecher sind für den Gebrauch in einem gemäßigten Klima entwickelt worden. - Zur Vermeidung von Stromschlägen, Kurzschlüssen oder Bränden sollten Sie Ihre Lautsprecher fernhalten von: - Regen oder Feuchtigkeit, sowie von allen Flüssigkeiten (Wasser, Reinigungsmittel usw.), - Hitzequellen wie Heizkörpern, Öfen oder anderen Geräten (z. B. Verstärker) die Wärme abstrahlen, - direktem Sonnenlicht. - Bringen Sie Ihre Lautsprecher nicht mit Wassertropfen oder Wasserspritzern in Kontakt. - Stellen Sie keinen mit Flüssigkeit gefüllten Gegenstand (Glas, Vase usw.) auf Ihre Lautsprecher. - Offene Flammen wie brennende Kerzen sollten nie auf Ihre Lautsprecher gestellt werden. - Schalten Sie Ihre Lautsprecher völlig aus, wenn Sie diese über längere Zeit nicht verwenden. - Schalten Sie Ihre Lautsprecher aus, bevor Sie sie reinigen. Benutzen Sie für die Reinigung einen weichen Lappen und vermeiden Sie Sprühreiniger. - Markierungen befinden sich auf der Rückseite der Lautsprecher. - Ersetzen Sie die Accessoires nur nach Maßgabe des Herstellers oder dessen autorisiertem Vertreter. - Dieses Produkt enthält keine internen Komponenten, die vom Benutzer repariert werden können. Wartungsarbeiten müssen vom Hersteller oder dessen rechtlichem Vertreter (Vertragswerkstatt) ausgeführt werden. - Achtung: Fortwährendes Hören über Kopfhörer bei voller Leistung, kann Ihre Ohren und Ihr Gehör schädigen.Monitor 5 4/10

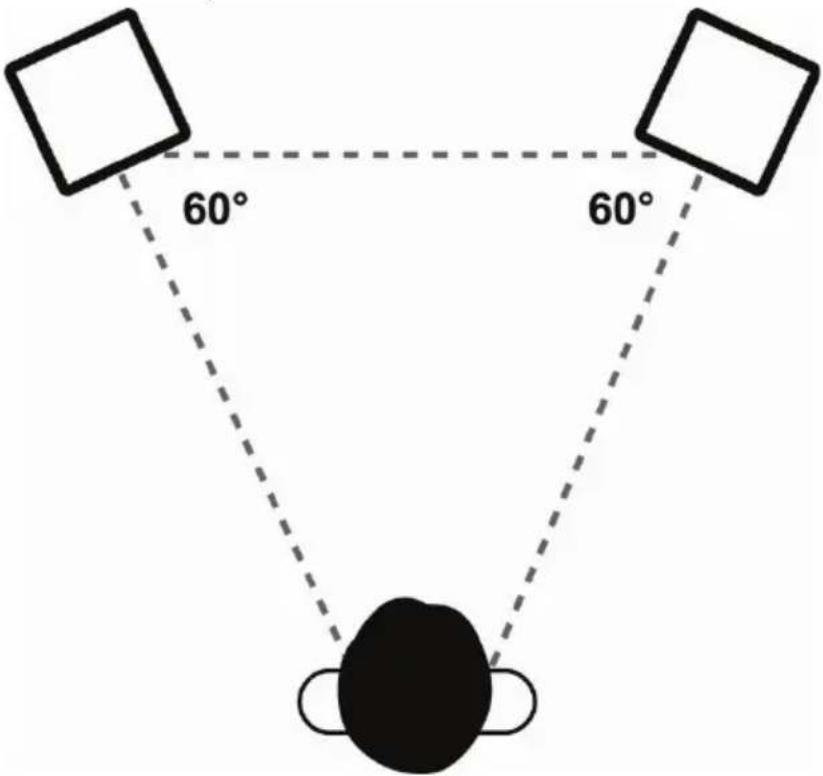

2.1. Positionierung der Monitor 5 Lautsprecher Die Art und Weise, in der die Lautsprecher positioniert sind, haben eine Auswirkung auf den Sound, den Sie hören. Um ein optimales Monitoring zu erreichen, daß Ihnen helfen wird Ihre Mixe zu perfektionieren, ist es daher wichtig, daß Sie diese richtig positionieren. Hier sind einige Tipps, die Sie beachten sollten: - Entfernen Sie alle Hindernisse, so daß nichts zwischen Ihnen und den Lautsprechern im Weg steht. - Die akustische Balance eines Raumes kann negativ durch die Anwesenheit von massigen Gegenständen oder von Türen und Fenstern beeinträchtigt werden. - Wenn möglich, halten Sie einen Mindestabstand von 1,50 m zwischen den Lautsprechern und einer Wand oder in einer Ecke des Raumes ein. Je näher die Lautsprecher an einer Wand positioniert sind, desto mehr verstärkt sich die Basswiedergabe, die Sie in Ihren Mixen kompensieren müssen. - Halten Sie den gleichen Abstand (seitlich und nach hinten) in Bezug auf eine Wand oder eine Ecke des Raumes für alle Monitorboxen. - Idealerweise sollte jeder Lautsprecher und die Hörposition ein gleichschenkliges Dreieck bilden (gleiche Seiten, mit drei 60 °Winkeln).Monitor 5 5/10

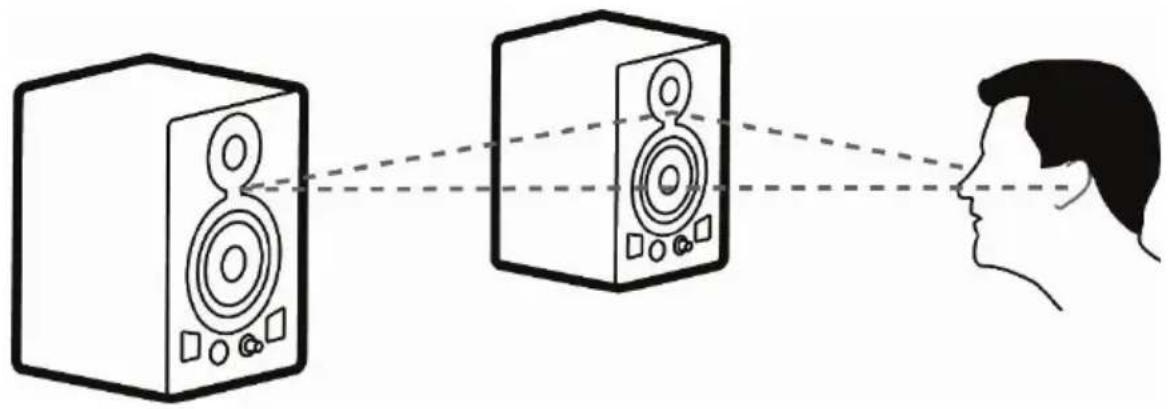

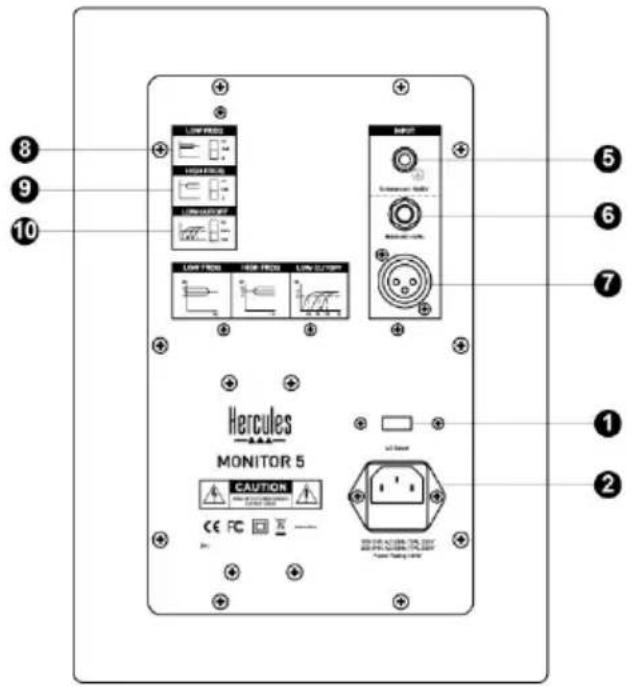

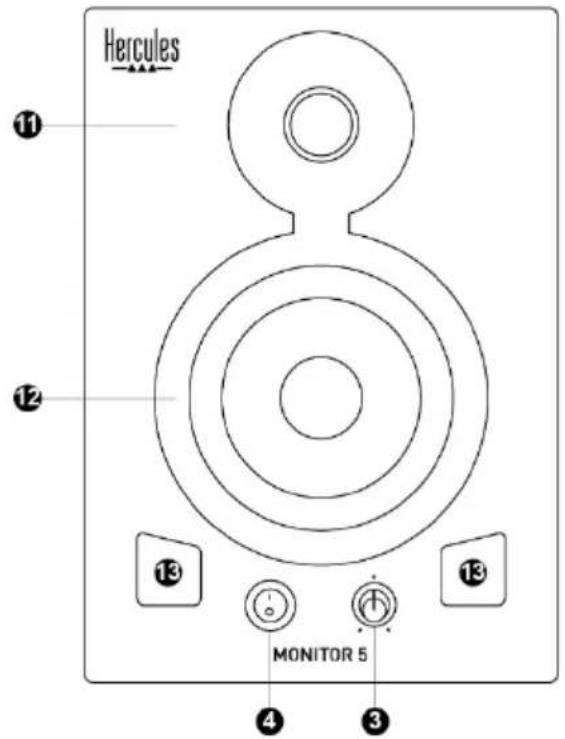

- Achten Sie auf die optimale Hörhöhe. Die beste Hörpositionierung liegt in einer Reihe mit der Oberkante des Woofers. Bei einem Studioaufbau empfehlen wir, um Probleme durch Reflexionen zu minimieren, daß Sie Ihre Monitor 5 Lautsprecher in Bezug zu Ihrem Mischpult oder Tisch erhöht aufstellen.Monitor 5 6/10 2.2. Überblick über Vorder-und Rückelemente

Zwei mögliche Positionen: 230 V für 220-240 V Netzspannung oder 115 V für 110-120 V Netzspannung.

2. Netzkabelanschluß

Netzkabel hier anschließen.

3. Lautstärkeregler und Betriebs-LED

Die LED leuchtet wenn der AN/AUS Schalter auf AN steht.

Wenn Ihr Audio-System (Mischpult und Lautsprecher) angeschlossen ist, schalten Sie die Monitor 5 Lautsprecher zuletzt ein, und schalten Sie selbigen vor dem Ausschalten Ihres Audiosystems aus.

5. RCA (Cinch) Anschluß für Haupteingang

6. TRS Anschluß für symmetrischen Eingang

6.35 mm Klinkenanschluss.

7. XLR Anschluß für symmetrischen Eingang

Die am häufigsten verwendeten Stecker mit professionellen Geräten und Anlagen, dank Ihrer elektrischen und mechanischen Zuverlässigkeit.

8. Low-Freq-Schalter

Hiermit können Sie den Pegel der tiefen Frequenzen regeln. +2 dB: erhöht den Pegel um 2 dB. 0: gleichmäßiger Frequenzgang. -2 dB: verringert den Pegel um 2 dB.

9. High-Freq-Schalter

Hiermit können Sie den Pegel der hohen Frequenzen regeln. +2 dB: erhöht den Pegel um 2 dB. 0: gleichmäßiger Frequenzugang. -2 dB: verringert den Pegel um 2 dB.

10. Low-Cutoff-Schalter

Drei verfügbare Abschaltfrequenzen für die Low-Cut-Filter: 56, 80 und 100 Hz.

11. Tweeter (Hochtontreiber)

Reproduziert die hohen Töne.

12. Woofer (Basstreiber)

Reproduziert die tiefen Töne.

13. Bassreflexöffnungen

Verbessert die Wiede rgabe von tiefen Tönen.Monitor 5 7/10

3. NUTZUNG IHRER MONITOR 5 LAUTSPRECHER

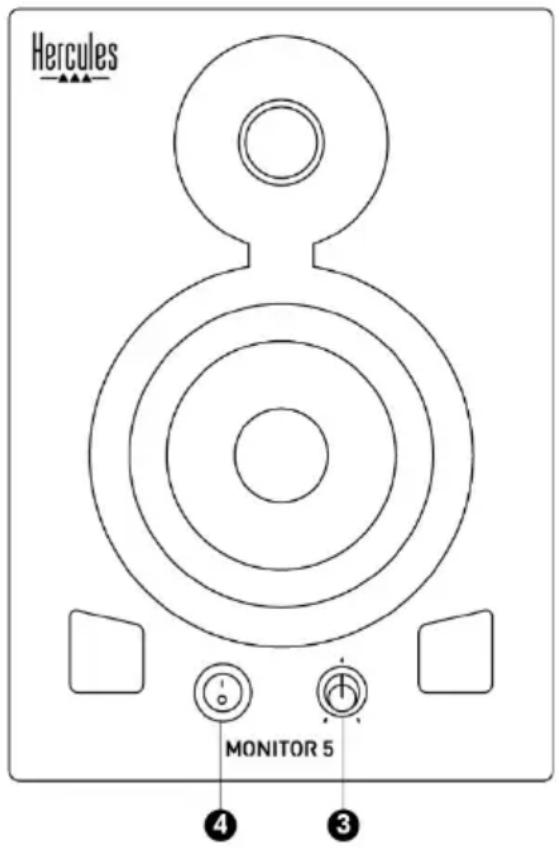

- Bevor Sie Ihren Monitor 5 anschließen, überprüfen Sie die Position des Spannungswählers (1): 230 V für eine 220-240 V Netzspannung oder 115 V für eine 110-120 V Netzspannung. - Schließen Sie das Netzkabel (2) und die Audioverbindungen (5, 6 oder 7) an. - Schalten Sie Ihre Audio-Komponenten, Mixer und Computer ein. - Stellen Sie die Lautstärke mit dem Lautstärkeregler (3) auf Ihrem Monitor 5 auf Minimum und schalten mittels des AN/Aus Schalters (4) selbigen ein: Die Betriebs-LED (3) leuchtet.Monitor 5 8/10

4. KUNDEN-GARANTIE-INFORMATION

Guillemot Corporation S.A. mit Hauptfirmensitz in Place du Granier, B.P. 97143, 35571 Chantepie, France (fortfolgend “Guillemot”) garantiert Kunden weltweit, daß dieses Hercules Produkt frei von Mängeln in Material und Verarbeitung für eine Gewährleistungsfrist ist, die mit der Frist für eine Mängelrüge bezüglich des Produktes übereinstimmt. In den Ländern der Europäischen Union entspricht diese einem Zeitraum von zwei (2) Jahren ab Kaufdatum des Hercules Produktes. In anderen Ländern entspricht die Gewährleistungsfrist der zeitlichen Begrenzung für eine Mängelrüge bezüglich des Hercules Produktes in Übereinstimmung mit anwendbarem Recht des Landes, in dem der Kunde zum Zeitpunkt des Erwerbs eines Hercules Produktes wohnhaft ist. Sollte eine entsprechende Regelung in dem entsprechenden Land nicht existieren, umfasst die Gewährleistungspflicht einen Zeitraum von einem (1) Jahr ab dem originären Kaufdatum des Hercules Produktes. Ungeachtet dessen werden wiederaufladbare Batterien (fortfolgend “Akkus”) durch eine Gewährleistungsfrist von sechs (6) Monaten ab dem Kaufdatum abgedeckt. Sollten bei dem Produkt innerhalb der Gewährleistungsfrist Defekte auftreten, kontaktieren Sie unverzüglich den technischen Kundendienst, der die weitere Vorgehensweise anzeigt. Wurde der Defekt bestätigt, muß das Produkt an die Verkaufsstelle (oder an eine andere Stelle, je nach Maßgabe des technischen Kundendienstes) retourniert werden. Im Rahmen dieser Garantie sollte das defekte Produkt des Kunden, je nach Entscheidung des technischen Kundendienstes, entweder ausgetauscht oder repariert werden. Sollte während der Garantiezeit das Hercules Produkt einer derartigen Instandsetzung unterliegen und das Produkt während eines Zeitraums von mindestens sieben (7) Tagen nicht benutzbar sein, wird diese Zeit der restlichen Garantiezeit hinzugefügt. Diese Frist läuft ab dem Zeitpunkt, an dem der Wunsch des Verbrauchers bezüglich einer Intervention vorliegt oder ab dem Tag, an dem das fragliche Produkt zur Instandsetzung zur Verfügung steht, falls das Datum, an dem das Produkt zur Instandsetzung zur Verfügung steht, dem Datum des Antrags auf Intervention nachfolgt. Wenn nach geltendem Recht zulässig, beschränkt sich die volle Haftung von Guillemot und ihrer Tochtergesellschaften auf die Reparatur oder den Austausch des Hercules Produktes (inklusive Folgeschäden). Wenn nach geltendem Recht zulässig, lehnt Guillemot alle Gewährleistungen der Marktgängigkeit oder Eignung für einen bestimmten Zweck ab. Der Gewährleistungsanspruch verfällt: (1) Falls das Produkt modifiziert, geöffnet, verändert oder ein Schaden durch unsachgemäßen oder missbräuchlichen Gebrauch hervorgerufen wurde, sowie durch Fahrlässigkeit, einen Unfall, Verschleiß oder irgendeinem anderen Grund – aber nicht durch Material- oder Herstellungsfehler (einschließlich, aber nicht beschränkt auf, die Kombination der Hercules Produkte mit ungeeigneten Elementen, insbesondere Netzteile, Akkus, Ladegeräte, oder andere Elemente, die von Guillemot für dieses Produkt nicht mitgeliefert wurden); (2) Falls das Produkt für eine andere Nutzung als zum privaten Hausgebrauch, einschließlich für professionelle oder kommerzielle Zwecke (z. B. Spielhallen, Training, Wettkämpfe) verwendet wird; (3) Im Falle der Nichteinhaltung der durch den technischen Support erteilten Anweisungen; (4) Durch Software. Die besagte Software ist Gegenstand einer speziellen Garantie; (5) Bei Verbrauchsmaterialien (Elemente, die während der Produktlebensdauer ausgetauscht werden, wie z. B. Einwegbatterien, Ohrpolster für ein Audioheadset oder für Kopfhörer); (6) Bei Accessoires (z. B. Kabel, Etuis, Taschen, Beutel, Handgelenk-Riemen); (7) Falls das Produkt in einer öffentlichen Versteigerung verkauft wurde. Diese Garantie ist nicht übertragbar. Die Rechte des Kunden in Übereinstimmung mit anwendbarem Recht bezüglich des Verkaufs auf Konsumgüter im Land der/der Kunden/Kundin wird durch diese Garantie nicht beeinträchtigt.Monitor 5 9/10

Zusätzliche Gewährleistungsbestimmungen Während der Garantiezeit bietet Guillemot grundsätzlich keine Ersatzteile an, da der technische Kundendienst der einzige autorisierte Partner zum Öffnen und/oder Instandsetzen jedweden Hercules-Produkts ist (mit Ausnahme von irgendwelchen Instandsetzungsprozeduren, die der Kunde nach Maßgabe des technischen Kundendienstes und durch schriftliche Instruktionen sowie der Zurverfügungstellung des/der eventuell erforderlichen Ersatzteil(s)(e) selbst in der Lage ist durchzuführen – zum Beispiel aufgrund der Einfachheit und einer nicht erforderlichen Geheimhaltung des Instandsetzungsverfahrens). Aufgrund seiner Innovationszyklen und um sein Know-how und seine Geschäftsgeheimnisse zu schützen, bietet Guillemot grundsätzlich keine Instandsetzungs-Benachrichtigung oder Ersatzteile für alle Hercules Produkte an, deren Garantiezeit abgelaufen ist. In den Vereinigten Staaten von Amerika und in Kanada ist diese Gewährleistung auf den internen Mechanismus und das externe Gehäuse beschränkt. Auf keinen Fall haftet Guillemot oder ihre Tochtergesellschaften gegenüber Dritten für etwaige Folgeschäden oder mittelbare Schäden, die aus der Nichteinhaltung der ausdrücklichen oder stillschweigenden Gewährleistung resultieren. Einige Staaten/Provinzen erlauben keine Begrenzung der impliziten Garantie oder einen Ausschluss oder die Beschränkung der Haftung für Folgeschäden oder mittelbare Schäden, so dass die oben genannten Einschränkungen oder Ausschlüsse möglicherweise nicht auf Sie zutreffen. Diese Garantie gibt Ihnen bestimmte Rechte, und Sie haben möglicherweise auch andere Rechte, die von Staat zu Staat oder Provinz zu Provinz unterschiedlich sein können. Haftung Wenn nach dem anwendbaren Recht zulässig, lehnen Guillemot Corporation S.A. (fortfolgend "Guillemot") und ihre Tochtergesellschaften jegliche Haftung für Schäden, die auf eine oder mehrere der folgenden Ursachen zurückzuführen sind, ab: (1) das Produkt wurde modifiziert, geöffnet oder geändert; (2) Nichtbefolgung der Montageanleitung; (3) unangebrachte Nutzung, Fahrlässigkeit, Unfall (z. B. ein Aufprall); (4) normalem Verschleiß; (5) Die Verwendung des Produkts für jedwede andere Nutzung als zum privaten Hausgebrauch, einschließlich professionelle oder kommerzielle Zwecke (z. B. Spielhallen, Training, Wettkämpfe). Wenn nach anwendbarem Recht zulässig, lehnen Guillemot und seine Niederlassungen jegliche Haftung für Schäden, die nicht auf einen Material- oder Herstellungsfehler in Bezug auf das Produkt beruhen (einschließlich, aber nicht beschränkt auf, etwaige Schäden, die direkt oder indirekt durch Software oder durch die Kombination der Hercules Produkte mit ungeeigneten Elementen, insbesondere Netzteile, Akkus, Ladegeräte, oder andere Elemente, die von Guillemot für dieses Produkt nicht geliefert wurden), ab.Monitor 5 10/10 COPYRIGHT © 2019 Guillemot Corporation S.A. Alle Rechte vorbehalten. Hercules® ist ein eingetragenes Warenzeichen der Guillemot Corporation SA. Alle anderen Warenzeichen und Markennamen werden hiermit anerkannt und sind Eigentum ihrer jeweiligen Inhaber. Abbildungen nicht bindend. Inhalte, Designs und technische Spezifikationen können ohne vorherige Ankündigung geändert werden und können von Land zu Land variieren. Hergestellt in China.

HINWEISE ZUM UMWELTSCHUTZ

In der Europäischen Union: Dieses Produkt darf nach Ende seiner Lebensdauer nicht über den Hausmüll entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Das Symbol auf dem Produkt, der Gebrauchsanleitung oder der Verpackung weist darauf hin. Die Werkstoffe sind gemäß ihrer Kennzeichnung wiederverwertbar. Mit der Wiederverwertung, der stofflichen Verwertung oder anderen Formen von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt. Bitte erfragen Sie bei der Gemeindeverwaltung die zuständige Entsorgungsstelle. Für alle anderen Länder: Bitte beachten Sie die lokalens Entsorgungsrichtlinien/-Gesetze bezüglich elektrischen und elektronischen Equipments. Wichtige Informationen. Die Farben und Verzierungen können abweichen. Plastikhalterungen und Aufkleber bitte vor der Nutzung des Produktes entfernen. www.hercules.com *Nur in der EU und der Türkei anwendbar
