INSTRUKCJA OBSŁUGI Monitor 5 HERCULES

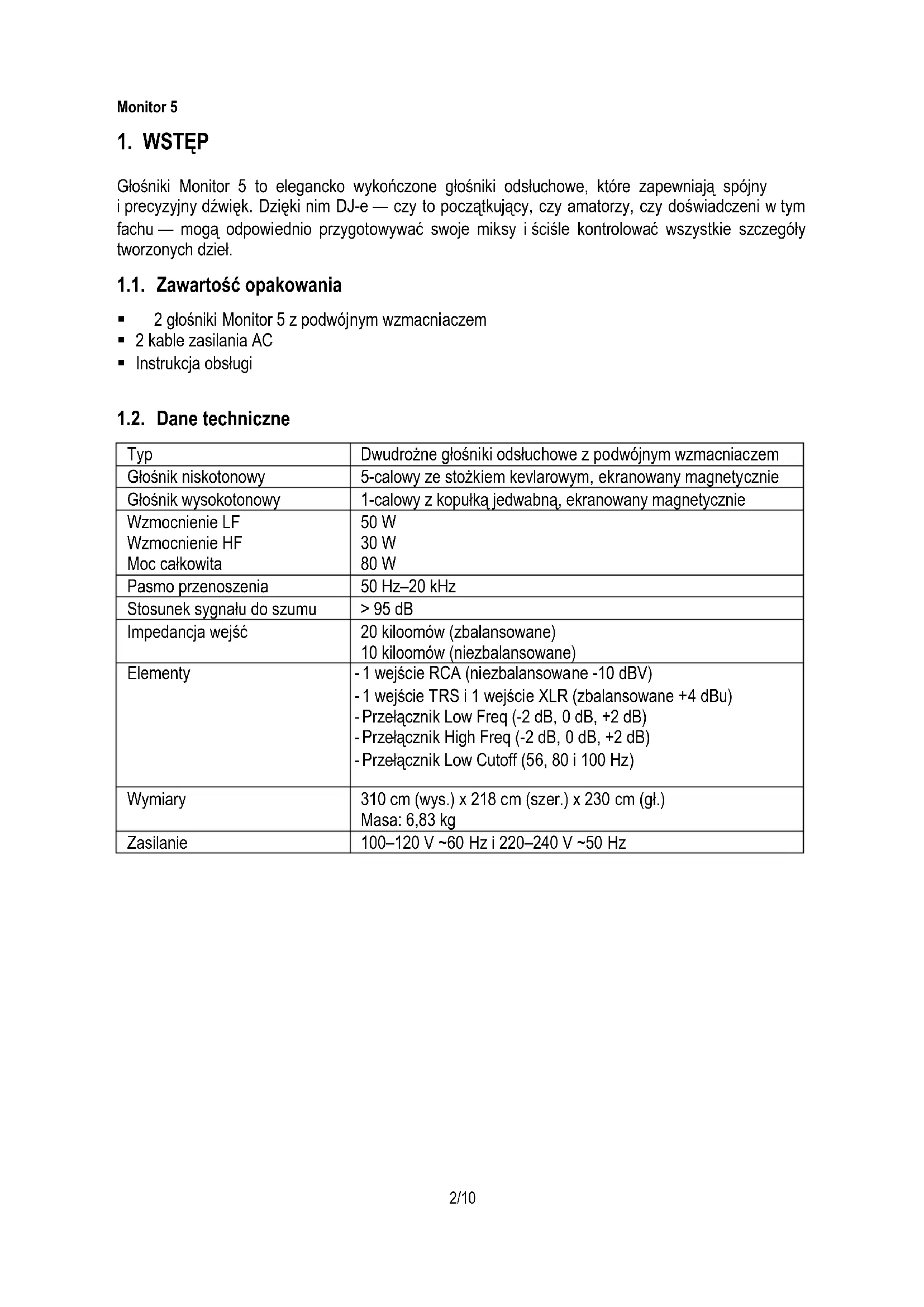

Głośniki Monitor 5 to elegancko wykończone głośniki odsłuchowe, które zapewniają spójny i precyzyjny dźwięk. Dzięki nim DJ-e — czy to początkujący, czy amatorzy, czy doświadczeni w tym fachu — mogą odpowiednio przygotowywać swoje miksy i ściśle kontrolować wszystkie szczegóły tworzonych dzieł. 1.1. Zawartość opakowania 2 głośniki Monitor 5 z podwójnym wzmacniaczem 2 kable zasilania AC Instrukcja obsługi 1.2. Dane techniczne Typ Dwudrożne głośniki odsłuchowe z podwójnym wzmacniaczem Głośnik niskotonowy 5-calowy ze stożkiem kevlarowym, ekranowany magnetycznie Głośnik wysokotonowy 1-calowy z kopułką jedwabną, ekranowany magnetycznie Wzmocnienie LF Wzmocnienie HF Moc całkowita 50 W 30 W 80 W Pasmo przenoszenia 50 Hz–20 kHz Stosunek sygnału do szumu > 95 dB Impedancja wejść 20 kiloomów (zbalansowane) 10 kiloomów (niezbalansowane) Elementy - 1 wejście RCA (niezbalansowane -10 dBV) - 1 wejście TRS i 1 wejście XLR (zbalansowane +4 dBu) - Przełącznik Low Freq (-2 dB, 0 dB, +2 dB) - Przełącznik High Freq (-2 dB, 0 dB, +2 dB) - Przełącznik Low Cutoff (56, 80 i 100 Hz) Wymiary 310 cm (wys.) x 218 cm (szer.) x 230 cm (gł.) Masa: 6,83 kg Zasilanie 100–120 V ~60 Hz i 220–240 V ~50 HzMonitor 5 3/10

1.3. Zalecenia - Ustaw głośniki na płaskiej powierzchni, aby do minimum zmniejszyć ryzyko ich upadku. - Nie otwieraj głośników, ponieważ grozi to uszkodzeniem ich elementów wewnętrznych. - Głośniki są przeznaczone do użytku w klimacie umiarkowanym. - Aby uniknąć ryzyka pożaru i wyładowań elektrycznych, głośniki należy trzymać z dala od: - deszczu i wilgoci oraz wszelkich płynów (wody, środków chemicznych i innych cieczy); - źródeł ciepła, takich jak grzejniki, piecyki i inne urządzenia wytwarzające ciepło (w tym wzmacniacze); - bezpośredniego światła słonecznego. - Nie ustawiaj głośników w miejscu, w którym byłyby narażone na zachlapanie wodą. - Nigdy nie stawiaj na głośnikach przedmiotów wypełnionych płynem (kieliszków, wazonów itp.). - Na urządzeniu nie należy umieszczać źródeł nieosłoniętego płomienia, np. płonących świec. - Jeśli nie zamierzasz korzystać z głośników przez dłuższy czas, wyłącz je. - Chcąc wyczyścić głośniki, najpierw je wyłącz. Czyść go wilgotną szmatką i unikaj stosowania środków czyszczących w aerozolu. - Oznaczenia znajdują się z tyłu głośników. - Wymieniając akcesoria, przestrzegaj specyfikacji producenta lub jego autoryzowanego przedstawiciela. - Produkt nie zawiera elementów wewnętrznych przeznaczonych do naprawy przez użytkownika. Czynności serwisowe może wykonywać wyłącznie producent lub jego autoryzowany przedstawiciel. - Uwaga: długie słuchanie muzyki przez słuchawki z maksymalną mocą może spowodować uszkodzenie narządu słuchu.Monitor 5 4/10

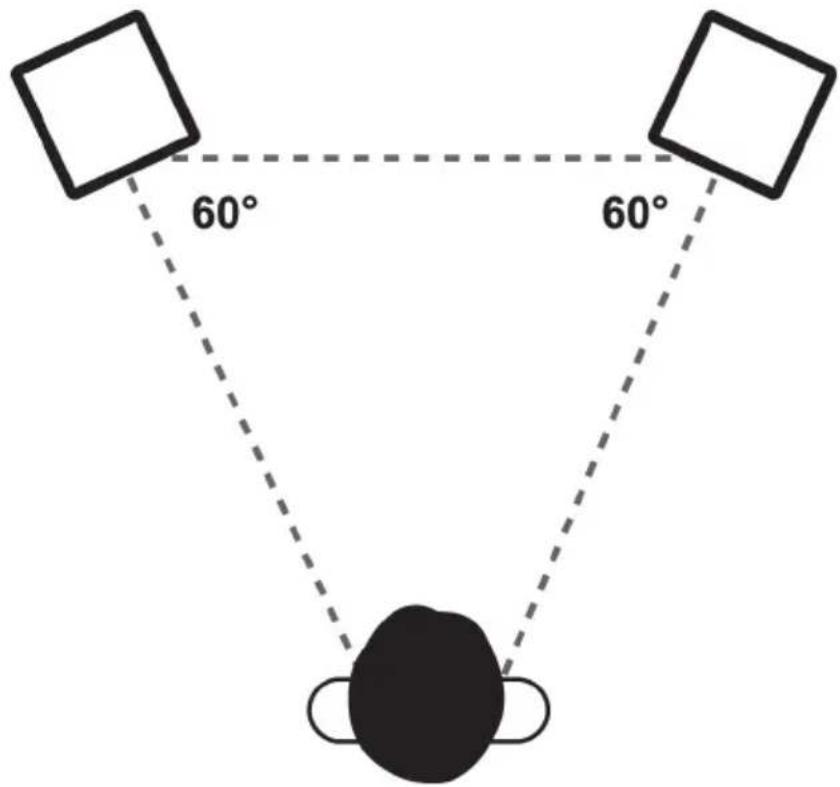

2.1. Ustawianie głośników Monitor 5 Sposób ustawienia głośników wpływa na charakter dźwięku odbieranego przez osobę słuchającą. Dlatego ważne jest, aby w celu zapewnienia optymalnego odsłuchu, który pomoże w dopracowywaniu miksów, prawidłowo ustawić głośniki Monitor 5. Poniżej przedstawiamy kilka wskazówek: - Usuń ewentualne przeszkody znajdujące się między Tobą a głośnikami. - Obecność dużych przedmiotów lub drzwi i okien może mieć negatywny wpływ na równowagę akustyczną pomieszczenia. - W miarę możliwości głośniki powinny znajdować się w odległości co najmniej 1,50 m od ściany lub narożnika pomieszczenia. Im mniejsza odległość głośników od ściany, tym bardziej wzmocnione będą niskie częstotliwości, co będzie wymagać odpowiedniej kompensacji w tworzonych miksach. - Wszystkie głośniki odsłuchowe powinny znajdować się w tej samej odległości (bocznej i tylnej) od ściany lub narożnika pomieszczenia. - Najlepiej, aby głośniki i pozycja odsłuchowa tworzyły trójkąt równoboczny (boki o równych długościach i trzy kąty 60°).Monitor 5 5/10

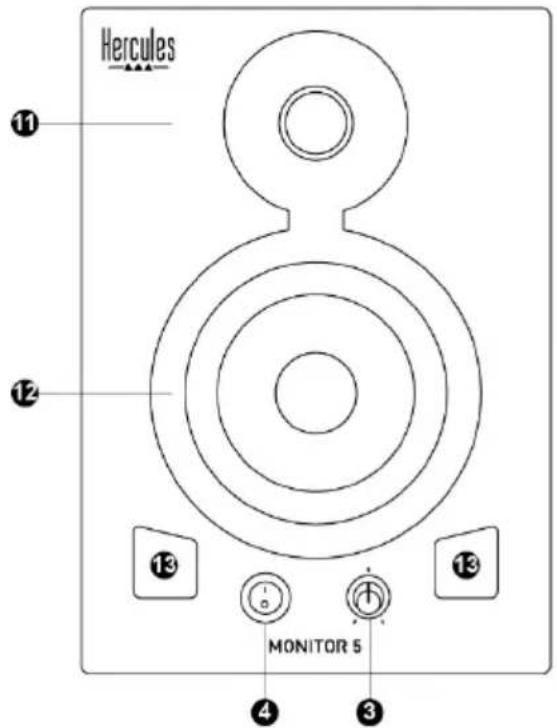

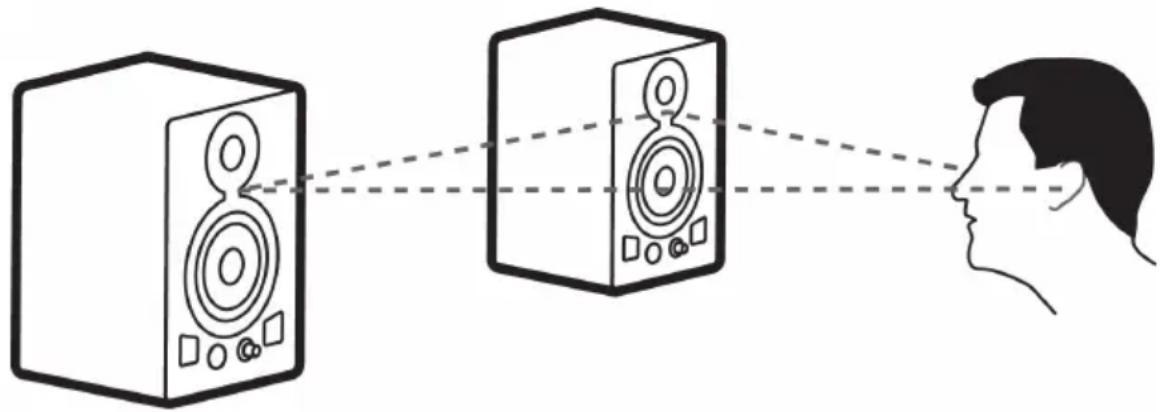

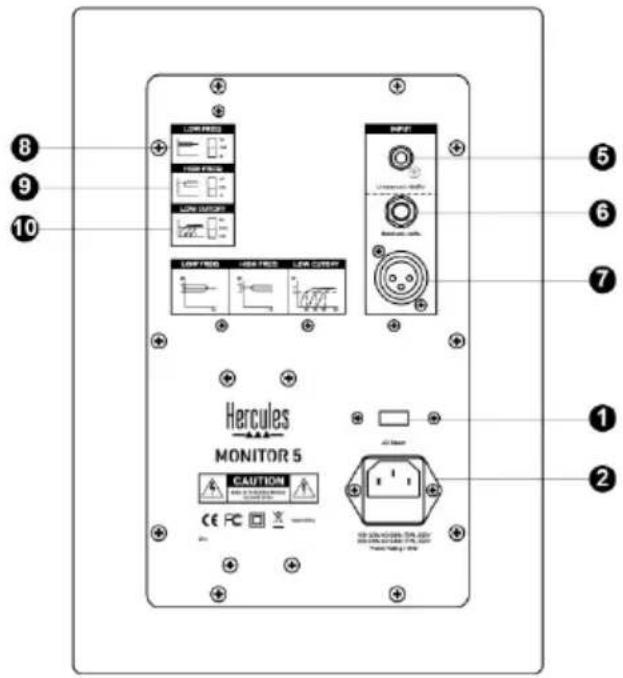

- Zadbaj o optymalną wysokość odsłuchu — Twoje uszy powinny znajdować się na jednym poziomie z górną krawędzią głośników niskotonowych. Jeśli głośniki Monitor 5 są używane w studiu, w celu zminimalizowania ewentualnych problemów spowodowanych odbiciami zalecamy podniesienie głośników względem stołu mikserskiego.sMonitor 5 6/10 2.2. Omówienie paneli przedniego i tylnego

1. Wybierak napięcia

Dwa możliwe położenia: 230 V w przypadku zasilania 220–240 V lub 115 V w przypadku zasilania 110–120 V.

Tutaj należy podłączyć kabel zasilania.

3. Pokrętło głośności i dioda zasilania

Dioda świeci, gdy przycisk zasilania znajduje się w położeniu włączenia (ON).

4. Przycisk zasilania

Jeśli jest podłączony system audio (konsola mikserska i głośniki), głośniki Monitor 5 należy włączać na końcu, a wyłączać je przed wyłączeniem systemu audio.

5. Złącze RCA (cinch) — wejście główne

6. Złącze TRS — wejście zbalansowane

Złącze typu jack 6,35 mm.

7. Złącze XLR — wejście zbalansowane

Najczęściej używane złącze w przypadku sprzętu profesjonalnego ze względu na swoje wysokie parametry elektryczne i mechaniczne.

8. Przełącznik Low Freq

Pozwala wyregulować poziom zakresu niskich częstotliwości. +2 dB: zwiększenie zakresu o 2 dB, 0: jednorodna charakterystyka częstotliwościowa, -2 dB: zmniejszenie zakresu o 2 dB.

9. Przełącznik High Freq

Pozwala wyregulować poziom zakresu wysokich częstotliwości. +2 dB: zwiększenie zakresu o 2 dB, 0: jednorodna charakterystyka częstotliwościowa, -2 dB: zmniejszenie zakresu o 2 dB.

10. Przełącznik Low Cutoff

Dostępne są trzy częstotliwości odcięcia dla filtru dolnozaporowego: 56, 80 i 100 Hz.

11. Głośnik wysokotonowy

Wytwarza dźwięki o wysokich częstotliwościach.

12. Głośnik niskotonowy

Wytwarza dźwięki o niskich częstotliwościach.

13. Porty bass reflex

Poprawiają odtwarzanie niskich częstotliwości.Monitor 5 7/10

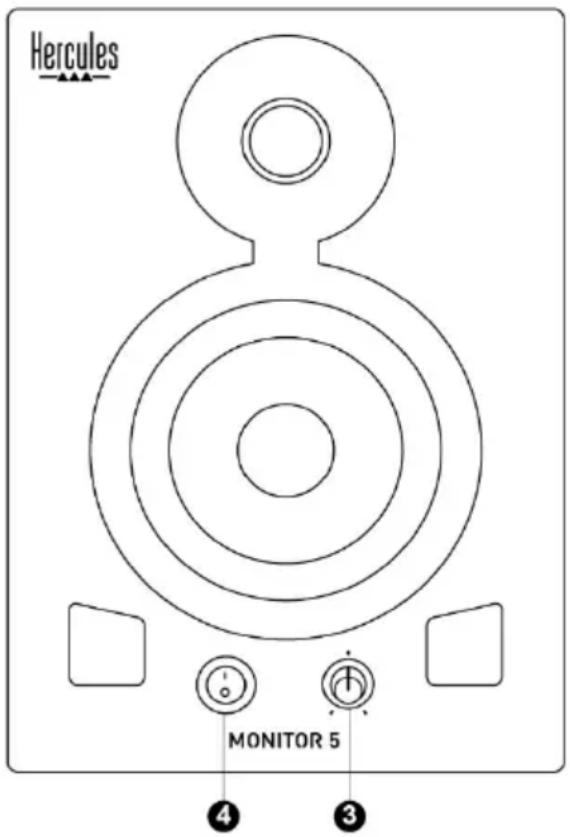

- Przed podłączeniem głośników Monitor 5 sprawdź położenie wybieraka napięcia (1): 230 V w przypadku zasilania 220–240 V lub 115 V w przypadku zasilania 110–120 V. - Wykonaj połączenia zasilania (2) i audio (5, 6 lub 7). - Włącz zasilanie elementów źródła audio, mikserów i komputera. - Za pomocą pokrętła głośności (3) ustaw w głośnikach Monitor 5 minimalny poziom głośności, a następnie włącz głośniki Monitor 5, naciskając przycisk zasilania (4): dioda (3) zacznie świecić.Monitor 5 8/10

4. INFORMACJE DOTYCZĄCE GWARANCJI DLA KLIENTA

Firma Guillemot Corporation S.A. z siedzibą pod adresem Place du Granier, B.P. 97143, 35571 Chantepie, Francja („Guillemot”) udziela klientowi obowiązującej na całym świecie gwarancji, że niniejszy produkt Hercules będzie wolny od wad materiałowych i produkcyjnych przez okres gwarancji równy limitowi czasu, w którym klient może występować z roszczeniami z tytułu wad niniejszego produktu. W krajach Unii Europejskiej jest to okres dwóch (2) lat od dostarczenia produktu Hercules. W innych krajach okres gwarancji jest równy limitowi czasu, w którym klient może występować z roszczeniami z tytułu wad produktu Hercules zgodnie z przepisami obowiązującymi w kraju, w którym klient mieszkał w dniu zakupu produktu Hercules. (Jeśli przepisy danego kraju nie przewidują występowania z takimi roszczeniami, okres gwarancji będzie wynosić jeden (1) rok od pierwotnej daty zakupu produktu Hercules). Niezależnie od powyższego akumulatory są objęte sześciomiesięcznym (6-miesięcznym) okresem gwarancji liczonym od daty pierwotnego zakupu. Jeśli w okresie gwarancji wystąpią objawy mogące świadczyć o wadzie produktu, należy niezwłocznie skontaktować się z działem pomocy technicznej, który wskaże dalszy sposób postępowania. W razie potwierdzenia wady produkt należy zwrócić w punkcie zakupu (lub innym miejscu wskazanym przez dział pomocy technicznej). W ramach niniejszej gwarancji wadliwy produkt zostanie wymieniony lub przywrócony do stanu sprawności użytkowej, zgodnie z decyzją działu pomocy technicznej. Jeśli w okresie gwarancji produkt Hercules zostanie poddany czynnościom mającym na celu przywrócenie go do stanu użytkowego, dowolny okres co najmniej siedmiu (7) dni, podczas których produkt nie jest użytkowany, zostanie dodany do pozostałego okresu gwarancji (okres ten liczy się od dnia, w którym klient poprosi o interwencję, lub od dnia, w którym dany produkt zostanie udostępniony celem przywrócenia do stanu użytkowego, jeśli data udostępnienia celem przywrócenia do stanu użytkowego następuje po dacie prośby o interwencję). Jeśli zezwala na to obowiązujące prawo, całkowita odpowiedzialność firmy Guillemot i jej podmiotów zależnych (łącznie z odpowiedzialnością za szkody wtórne) ogranicza się do przywrócenia do stanu użytkowego lub wymiany produktu Hercules. Jeśli zezwala na to obowiązujące prawo, firma Guillemot wyłącza wszelkie gwarancje pokupności i przydatności do określonego celu. Niniejsza gwarancja nie obowiązuje: (1) w przypadku, gdy produkt został zmodyfikowany, otwarty, zmieniony albo uszkodzony na skutek nieodpowiedniego lub nadmiernego użytkowania, niedbałości, wypadku, normalnego zużycia lub z innego powodu niezwiązanego z wadą materiałową ani produkcyjną (w tym między innymi z powodu połączenia produktu Hercules z nieodpowiednim elementem, w tym w szczególności z zasilaczem, akumulatorem, ładowarką lub jakimkolwiek innym elementem niedostarczonym przez firmę Guillemot dla tego produktu); (2) w przypadku używania produktu w sposób inny niż użytek domowy, w tym do celów zawodowych lub komercyjnych (na przykład w salonach gier albo do prowadzenia szkoleń lub zawodów); (3) w razie nieprzestrzegania instrukcji podanych przez dział pomocy technicznej; (4) w odniesieniu do oprogramowania, jako że oprogramowanie to jest objęte odrębną szczegółową gwarancją; (5) w odniesieniu do materiałów eksploatacyjnych (elementów wymienianych w czasie eksploatacji produktu, na przykład baterii jednorazowych, muszli/nakładek na uszy do zestawów słuchawkowych lub słuchawek); (6) w odniesieniu do akcesoriów (na przykład kabli, pokrowców, etui, torebek, pasków na rękę); (7) w przypadku sprzedania produktu na aukcji publicznej. Niniejsza gwarancja nie podlega przeniesieniu. Niniejsza gwarancja nie wpływa na prawa klienta wynikające z przepisów dotyczących sprzedaży dóbr konsumenckich w kraju klienta.Monitor 5 9/10

Dodatkowe postanowienia gwarancyjne W okresie gwarancji firma Guillemot zasadniczo nie udostępnia jakichkolwiek części zamiennych, ponieważ jedynym podmiotem upoważnionym do otwarcia jakiegokolwiek produktu Hercules i/lub przywrócenia go do stanu użytkowego jest dział pomocy technicznej (oprócz ewentualnych procedur przywracania produktu do stanu użytkowego, o wykonanie których dział pomocy technicznej może poprosić klienta przez przekazanie pisemnych instrukcji — np. ze względu na prostotę i jawność procesu przywracania do stanu użytkowego — oraz, w razie potrzeby, przez udostępnienie klientowi wymaganych części zamiennych). Ze względu na realizowane cykle innowacji oraz konieczność zapewnienia ochrony swojej specjalistycznej wiedzy i tajemnic handlowych firma Guillemot zasadniczo nie udostępnia powiadomień dotyczących przywracania do stanu użytkowego ani części zamiennych w przypadku produktów Hercules, których okres gwarancji upłynął. W USA i Kanadzie niniejsza gwarancja ogranicza się do wewnętrznych mechanizmów i zewnętrznej obudowy produktu. W żadnym wypadku firma Guillemot ani jej podmioty stowarzyszone nie będą odpowiadać wobec osób trzecich za szkody wtórne ani przypadkowe wynikające z naruszenia jakichkolwiek gwarancji wyraźnych lub domniemanych. Niektóre stany/prowincje nie zezwalają na ograniczenie czasu trwania gwarancji domniemanych bądź wyłączenie lub ograniczenie odpowiedzialności za szkody wtórne lub przypadkowe, więc powyższe ograniczenia lub wyłączenia mogą Ciebie nie dotyczyć. Niniejsza gwarancja przyznaje Ci określone prawa, a ponadto mogą przysługiwać Ci inne prawa zależnie od stanu lub prowincji. Odpowiedzialność Jeśli zezwala na to obowiązujące prawo, firma Guillemot Corporation S.A. („Guillemot”) i jej podmioty zależne nie ponoszą żadnej odpowiedzialności za szkody spowodowane przez co najmniej jeden z następujących czynników: (1) modyfikację lub otwarcie produktu bądź wprowadzenie w nim zmian; (2) nieprzestrzeganie instrukcji montażu; (3) nieodpowiednie lub nadmierne użytkowanie, niedbałość, wypadek (na przykład uderzenie); (4) normalne zużycie; (5) używanie produktu w sposób inny niż użytek domowy, w tym do celów zawodowych lub komercyjnych (na przykład w salonach gier albo do prowadzenia szkoleń lub zawodów). Jeśli zezwala na to obowiązujące prawo, firma Guillemot i jej podmioty zależne nie ponoszą żadnej odpowiedzialności za szkody niezwiązane z wadą materiałową lub produkcyjną produktu (w tym między innymi za szkody spowodowane bezpośrednio lub pośrednio przez jakiekolwiek oprogramowanie lub na skutek połączenia produktu Hercules z nieodpowiednim elementem, w tym w szczególności z zasilaczem, akumulatorem, ładowarką lub jakimkolwiek innym elementem niedostarczonym przez firmę Guillemot dla tego produktu).Monitor 5 10/10 PRAWA AUTORSKIE © 2019 Guillemot Corporation S.A. Wszelkie prawa zastrzeżone. Hercules® jest zastrzeżonym znakiem towarowym firmy Guillemot Corporation S.A. Wszystkie inne znaki towarowe oraz nazwy marek są za takie uznawane i stanowią własność odpowiednich podmiotów. Ilustracje nie są wiążące prawnie. Treść, wzory i dane techniczne mogą ulec zmianie bez powiadomienia i mogą różnić się w zależności od kraju. Wyprodukowano w Chinach.

ZALECENIE DOTYCZĄCE OCHRONY ŚRODOWISKA

Na terenie Unii Europejskiej: gdy okres przydatności produktu do eksploatacji dobiegnie końca, produktu nie należy pozbywać się wraz ze zwykłymi odpadami z gospodarstwa domowego, ale oddać do recyklingu w punkcie zbiórki zużytego sprzętu elektrycznego i elektronicznego. Potwierdza to symbol znajdujący się na produkcie, w instrukcji obsługi lub na opakowaniu. Zależnie od swoich właściwości materiały zawarte w produkcie mogą nadawać się do recyklingu. Dzięki recyklingowi i innym formom utylizacji zużytych urządzeń elektrycznych i elektronicznych klient może w znacznym stopniu przyczynić się do ochrony środowiska. Aby uzyskać informacje o najbliższych punktach zbiórki odpadów, należy skontaktować z miejscowymi władzami. We wszystkich innych krajach: należy przestrzegać miejscowych przepisów dotyczących recyklingu sprzętu elektrycznego i elektronicznego. Niniejsze informacje należy zachować. Kolorystyka i elementy ozdobne mogą różnić się od przedstawionych. Przed korzystaniem z produktu należy zdjąć z niego plastikowe elementy mocujące oraz naklejki. www.hercucles.com *Dotyczy wyłącznie UE i Turcji

Konektor typu 6,35 mm.
