Monitor 5 - 스피커 HERCULES - 무료 사용 설명서

제품 유형	2웨이 바이앰프 모니터 스피커
브랜드	Hercules
모델	Monitor 5
우퍼 (저음 스피커)	5인치, 케블라 콘, 자기 차폐
트위터 (고음 스피커)	1인치, 실크 돔, 자기 차폐
저음 증폭 (LF)	50W
고음 증폭 (HF)	30W
총 출력	80W
주파수 응답	50Hz – 20kHz
신호 대 잡음비	>95dB
입력 임피던스	20kΩ (밸런스), 10kΩ (언밸런스)
오디오 입력	1 x RCA (언밸런스, -10dBV), 1 x TRS 6.35mm (밸런스, +4dBu), 1 x XLR (밸런스, +4dBu)
설정	저주파 (-2dB, 0dB, +2dB), 고주파 (-2dB, 0dB, +2dB), 로우 컷오프 (56Hz, 80Hz, 100Hz)
치수 (높이 x 너비 x 깊이)	310 x 218 x 230 cm
무게	6.83kg
전원	100-120V ~60Hz / 220-240V ~50Hz
구성품	스피커 2개, 전원 케이블 2개, 사용 설명서
권장 배치	청취 위치와 정삼각형, 벽에서 1.5m 거리
청소	젖은 천 사용, 에어로졸 사용 금지
안전	분해 금지, 물과 열로부터 멀리
보증	2년 (EU), 1년 (기타 국가) (현지 법률에 따름)
예비 부품 및 수리 가능성	별도 제공 없음, 제조사 또는 공인 대리점에서 유지보수
제조사	프랑스, Guillemot Corporation S.A.
환경 정보	일반 쓰레기와 함께 버리지 마십시오, WEEE 재활용

자주 묻는 질문 - Monitor 5 HERCULES

Monitor 5 스피커는 어떻게 연결하나요?

먼저 해당 지역 전압에 맞춰 전압 선택기 위치(230V 또는 115V)를 확인하세요. 전원 케이블을 전원 커넥터(2)에 연결하세요. 오디오 입력 중 하나를 사용하세요: RCA(언밸런스), TRS(밸런스, 6.35mm 잭) 또는 XLR(밸런스). 볼륨을 최소로 조정하고, 오디오 소스를 켠 후, ON/OFF 버튼으로 스피커를 켜세요.

Monitor 5 스피커의 총 출력은 얼마인가요?

총 출력은 80W이며, 저음 증폭(LF)에 50W, 고음 증폭(HF)에 30W로 분배됩니다.

이퀄라이저(저주파, 고주파)는 어떻게 조정하나요?

후면의 스위치를 사용하세요: Low Freq는 저음을 -2dB에서 +2dB까지 단계적으로 조정하고, High Freq는 고음을 -2dB에서 +2dB까지 조정합니다. 0dB 위치는 균일한 주파수 응답을 제공합니다. 실내 음향에 따라 조정하세요.

최적의 모니터링을 위한 이상적인 배치는 무엇인가요?

스피커를 벽이나 모서리에서 1.5m 떨어진 곳에 배치하세요. 청취 위치와 두 스피커는 정삼각형(변의 길이가 같고 각도 60°)을 이루어야 합니다. 귀는 우퍼 상단 높이에 위치해야 합니다. 스피커와의 사이에 장애물을 피하세요.

Monitor 5 스피커를 믹싱 콘솔과 함께 사용할 수 있나요?

네, 밸런스 TRS 및 XLR 입력 덕분에 믹싱 콘솔을 직접 연결할 수 있습니다. 더 나은 성능과 노이즈 감소를 위해 밸런스 케이블을 사용하세요.

스피커는 어떻게 청소하나요?

청소 전에 스피커를 끄세요. 표면을 닦기 위해 젖은 천을 사용하세요. 에어로졸이나 강한 화학 제품을 사용하지 마세요. 액체가 내부로 들어가지 않도록 하세요.

기술적 문제가 발생하면 어떻게 해야 하나요?

https://support.hercules.com을 통해 Hercules 기술 지원에 문의하세요. 스피커를 직접 열지 마세요. 지원팀이 반품 또는 수리 절차를 안내해 드립니다.

Monitor 5 스피커의 보증 기간은 어떻게 되나요?

보증 기한은 유럽 연합 내에서는 배송일로부터 2년, 기타 국가에서는 1년입니다(현지 법률이 다른 기간을 정하지 않은 경우). 재료 및 제조상의 결함을 보증합니다. 모든 클레임은 지원팀에 문의하세요.

수리를 위해 스피커를 열 수 있나요?

아니요, 스피커에는 사용자가 수리할 수 있는 부품이 없습니다. 열면 내부 구성품이 손상되고 보증이 무효화될 수 있습니다. 모든 유지보수는 제조사 또는 공인 대리점에서 수행해야 합니다.

수명이 다한 스피커는 어떻게 폐기하나요?

일반 쓰레기와 함께 버리지 마세요. EU 내에서는 재활용을 위해 전기 전자 장비 폐기물(WEEE) 수거 장소에 배출하세요. EU 외부에서는 현지 법률을 따르세요.

사용 설명서 Monitor 5 HERCULES

1.1. 포장 내용물 2
1.2. 기술사양....2
1.3. 권장사항....3

2. 설치....4

2.1. Monitor 5 스피커 위치 조정 4
2.2. 전면 및 후면 패널 개요....6

3. MONITOR 5 스피커 사용하기....7

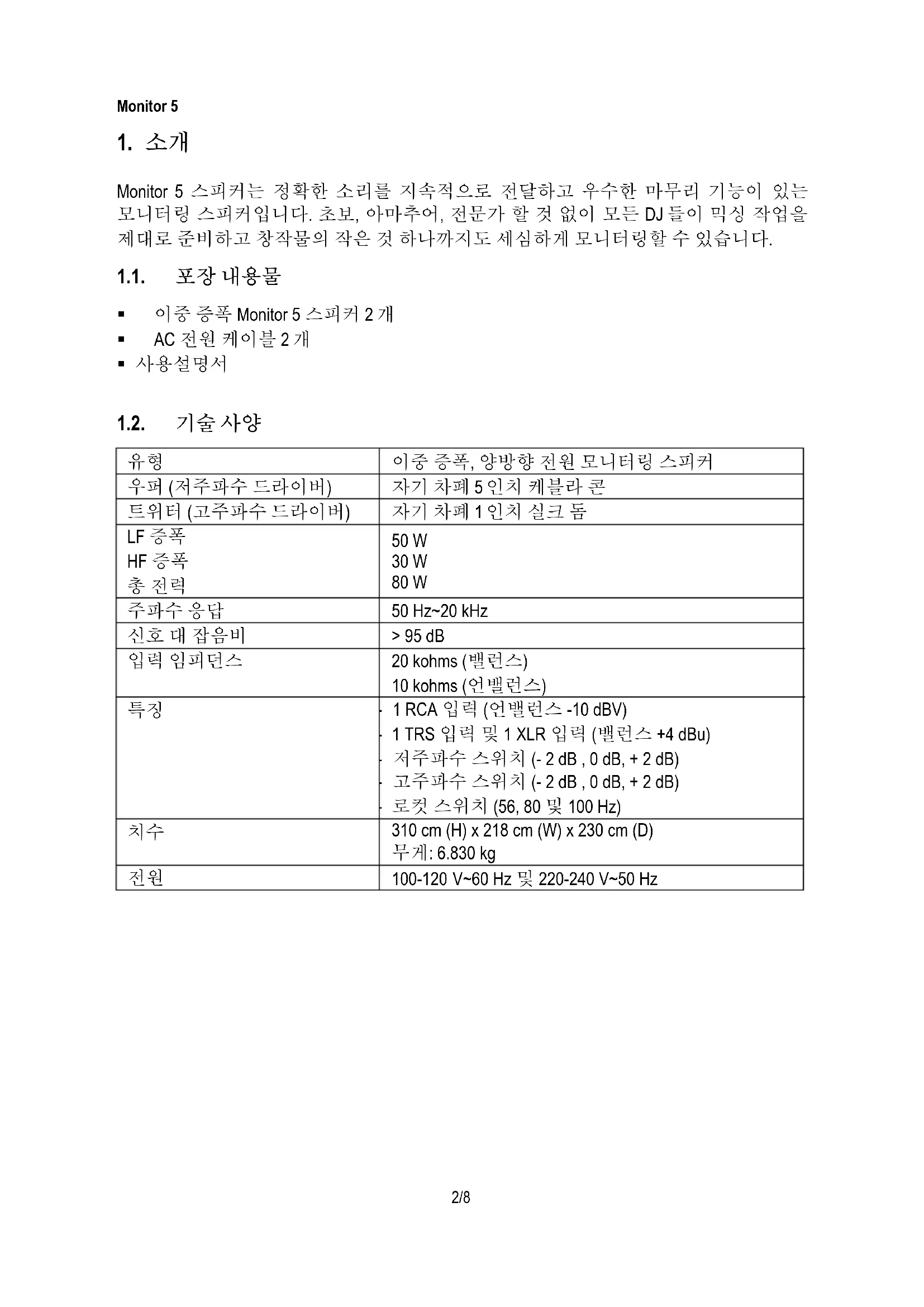

1. 소개

Monitor 5 스피커는 정확한 소리를 지속적으로 전달하고 우수한 마무리 기능이 있는 모니터링 스피커입니다. 초보, 아마추어, 전문가 할 것 없이 모든 DJ들이 믹싱 작업을 제대로 준비하고 창작물의 작은 것 하나까지도 세심하게 모니터링할 수 있습니다.

1.1. 포장 내용물

■ 이중 증폭 Monitor 5 스피커 2 개
AC 전원 케이블 2 개
■사용설명서

1.2. 기술사양

유형	이중 증폭, 양방향 전원 모니터링 스피커
우퍼 (저주파수 드라이버)	자기 차폐 5 인치 케블라 콘
트워터 (고주파수 드라이버)	자기 차폐 1 인치 실크 돕
LF 증폭HF 증폭총 전력	50 W30 W80 W
주파수 응답	50 Hz~20 kHz
신호 대 잡음비	>95 dB
입력 임피던스	20 kohms (밸런스)10 kohms (언밸런스)
특징	1 RCA 입력 (언밸런스 -10 dBV)1 TRS 입력 및 1 XLR 입력 (밸런스 +4 dBu)저주파수 스위치 (-2 dB, 0 dB, +2 dB)고주파수 스위치 (-2 dB, 0 dB, +2 dB)로켓 스위치 (56, 80 및 100 Hz)
치수	310 cm (H) x 218 cm (W) x 230 cm (D)무게: 6.830 kg
전원	100-120 V~60 Hz 및 220-240 V~50 Hz

1.3. 권장사항

-스피커를 평평한 표면에 두어 스피커가 넘어지는 위험을 방지합니다.

-절대로 스피커를 열지 마십시오. 내부 부품이 손상될 위험이 있습니다.

-이 스피커는 온화한 환경에서 사용하기에 적합합니다.

-화재 또는 방전의 위험을 방지하기 위해 비를 맞거나 습도가 높은 곳, 모든 유동물(물, 화학 제품 또는 기타 액체), 열원(히터, 난로 또는 기타 열을 발생시키는 장치(엠프포함)) 및 직사광선을 피해 스피커를 보관하십시오.

-스피커에 물방울이 떨어지지 않도록 하십시오.

-액체가 들어 있는 물체(유리잔,병 등)를 스피커 위에 올려두지 마십시오.

-불이 켜진 양초와 같은 노출된 불꽃을 기기 위에 두지 않아야 합니다.

-장시간 스피커를 사용하지 않을 예정인 경우,스피커의 전원을 끄십시오.

- 청소 전에 스피커의 전원을 차단합니다. 젖은 천을 사용하고 에어로졸 세제 사용을 금합니다.

-마킹은 스피커 아래쪽에 있습니다.

-제조자 또는 공인 대리점의 사양에 준하여 부속품을 교체하십시오.

-이 제품에는 사용자가 수리할 수 있는 내부 부품이 없습니다. 유지보수는 반드시 제조자 또는공인 대리점이 수행해야 합니다.

-주의:최대 출력에서 장시간 헤드폰을 사용하면 사용자의 칭력이 손상될 수 있습니다.

Monitor 5

2.설치

2.1. Monitor 5 스피커 위치 조정

스피커를 두는 방식에 따라 소리를 들을 때 음감이 달라집니다. 따라서, 완벽한 믹싱에 도움이 되는 최적의 모니터링을 보장하기 위해서는 Monitor 5 스피커를 적절히 위치시키는 것이 중요합니다. 다음의 탑을 따르십시오.

-여러분과 스피커 사이에 아무 것도 없도록 장애물을 치우십시오.

-부파가 큰 물건 또는 문이나 창문으로 인해 방의 음향 균형이 깨질 수 있습니다.

-가능하면 스피커와 벽 또는 방구석 간 거리에 최소 1.50 m 이상 여유를 돕니다. 스피커의 위치가 벽에 가까울수록 저음 응답이 더욱 증폭되어 믹싱 시 보상 작업이 필요하게 됩니다.

-전체 모니터링 스피커에 대해서도 벽 또는 방구석과 관련하여 동일한 거리(측면 및 후면)를 유지하십시오.

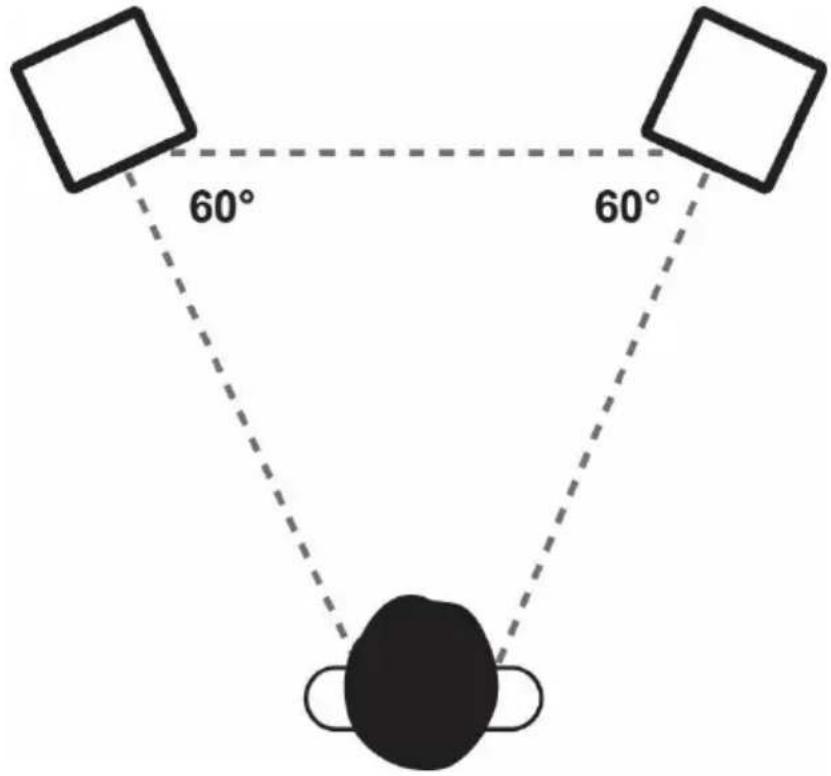

-각스피커와 청취 위치가 정삼각형을 이루는 것이 이상적입니다(각 변 동일,각 60°도).

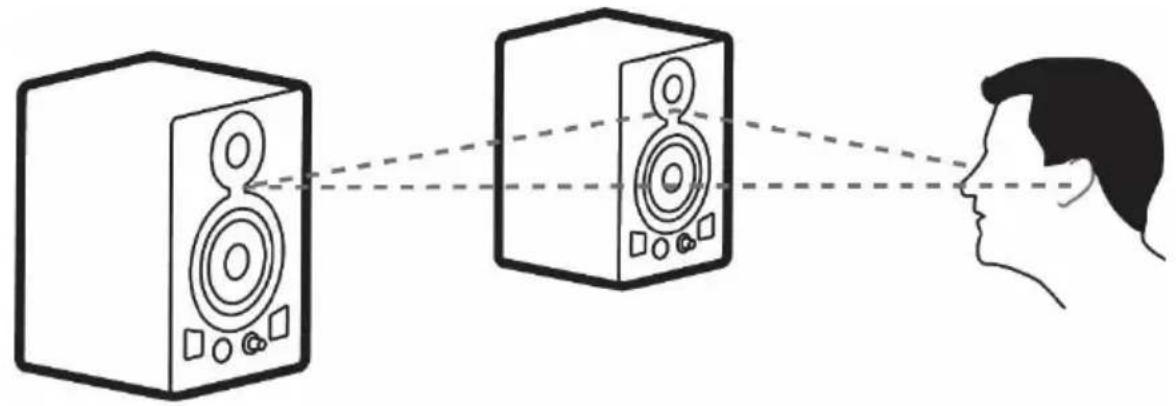

-청취 높이를 최적화하십시오.사용자의 귀가 우퍼 상단과 같은 높이에 위치하는 것이 가장 좋습니다.스튜디오 설정에서 반향으로 인한 문제를 최소화하기 위해 믹싱데스크 또는 테이블에 Monitor 5 스피키를 올려두기를 권장합니다.

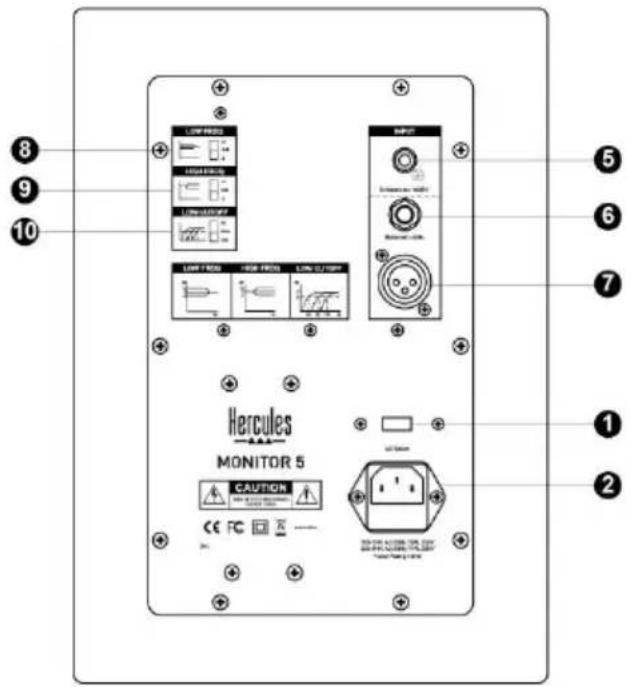

두 가지 위치 가능:220\~240V전원 장치의

경우 230 V,또는 110\~120 V 전원 장치의

경우 115 V

전원 커넥터

전원 케이블을 여기에 연결합니다.

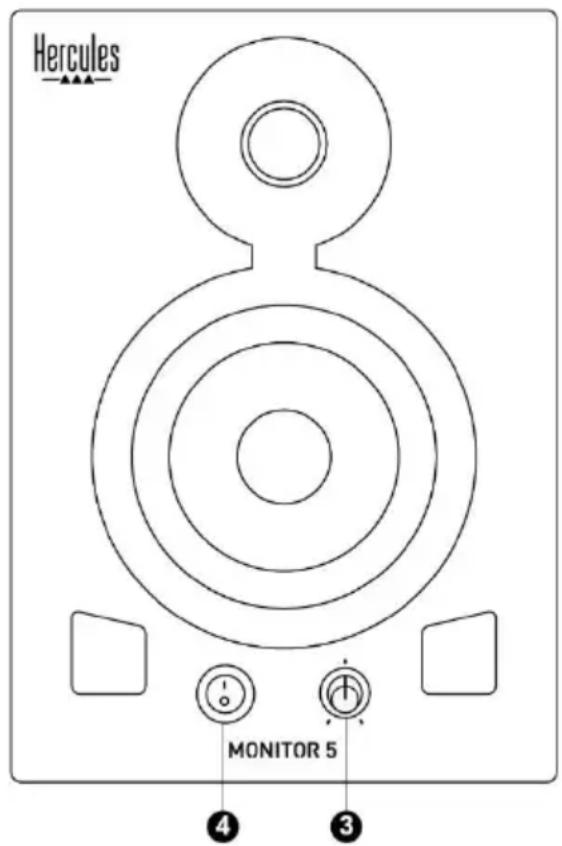

볼륨 손잡이 및 전원 LED

ON/OFF 버튼이 켜짐으로 설정되면 LED 에붙이 들어 Oh니다.

ON/OFF 버튼

오디오 시스템(믹싱 콘솔 및 스피커)이

연결되면 컬 때는 Monitor 5 스피키를 맨

마지막에 켜고,끝 때는 Monitor 5 스피커를

먼저 끊 다음 오디오 시스템의 전원을骄니다.

주 입력용 RCA(신치) 커넥터

밸런스 입력용 TRS 커넥터

6.35 mm 잙 유형 커넥터

밸런스 입력용 XLR 커넥터

전기 및 기계적인 신뢰성 덕분에 전문가

장비 및 설비에 가장 많이 사용되는

커넥터입니다.

균일한 주파수 응답,-2dB:2dB까지

범위 감소.

고주파수스위치

고주파수 범위 수준을 조정할 수

있습니다.+2dB:2dB까지범위증가,0:

균일한 주파수 응답,-2dB:2dB 까지

범위 감소.

.로컷스위치

로컷 필터의 경우 56,80 및 100 Hz 등 세

가지 차단 주파수 이용 가능

.트위터(고주파수 드라이버)

고주파 음을 생산합니다.

.우퍼(저주파수 드라이버)

저주파 음을 생산합니다.

.베이스리플렉스포트

저주파수 렌더링을 개선합니다.

3. MONITOR 5 스피커 사용하기

• Monitor 5 스피커를 연결하기 전에 전압 선택기(1)의 위치를 확인합니다: 220\~240 V 전원 장치의 경우 230 V, 또는 110\~120 V 전원 장치의 경우 115 V
• 전원(2) 및 오디오(5, 6 또는 7)를 연결합니다.
  -음원 부품,믹서 및 컴퓨터를 EQUI니다.
• 불룹 손잡이(3)로 Monitor 5 스피커의 불룹을 최저로 설정한 다음, ON/OFF 버튼(4)을 눌러 Monitor 5 스피커의 전원을 켜면 전원 LED(3)에 붙이 들어 Oh Minnesota.

Monitor 5

COPYRIGHT

© 2019 Guillemot Corporation S.A. 모든 권리 보유. Hercules®는 Guillemot Corporation S.A.의 등록 상표입니다. 다른 모든 상표는 해당 소유자의 자산입니다. 도면은 법적 구속력이 없습니다. 설명서의 내용, 설계 및 사양은 예고 없이 변경될 수 있으며, 국가마다 다르게 적용될 수 있습니다. 제조국: 중국

환경 보호 권장 사항

가까운 수집소에 관한 정보는 지방 당국에 문의하시기 바랍니다. 전기 및 전자 장비에 관한 현지의 재활용 법률을 준수해 주십시오

이 설명서를 보관하십시오. 색상 및 장식이 상이할 수 있습니다. 플라스틱 고정부품 및 접착제는 제품 사용 전에 제거해야 합니다.
