MANUAL DE UTILIZADOR Monitor 5 HERCULES

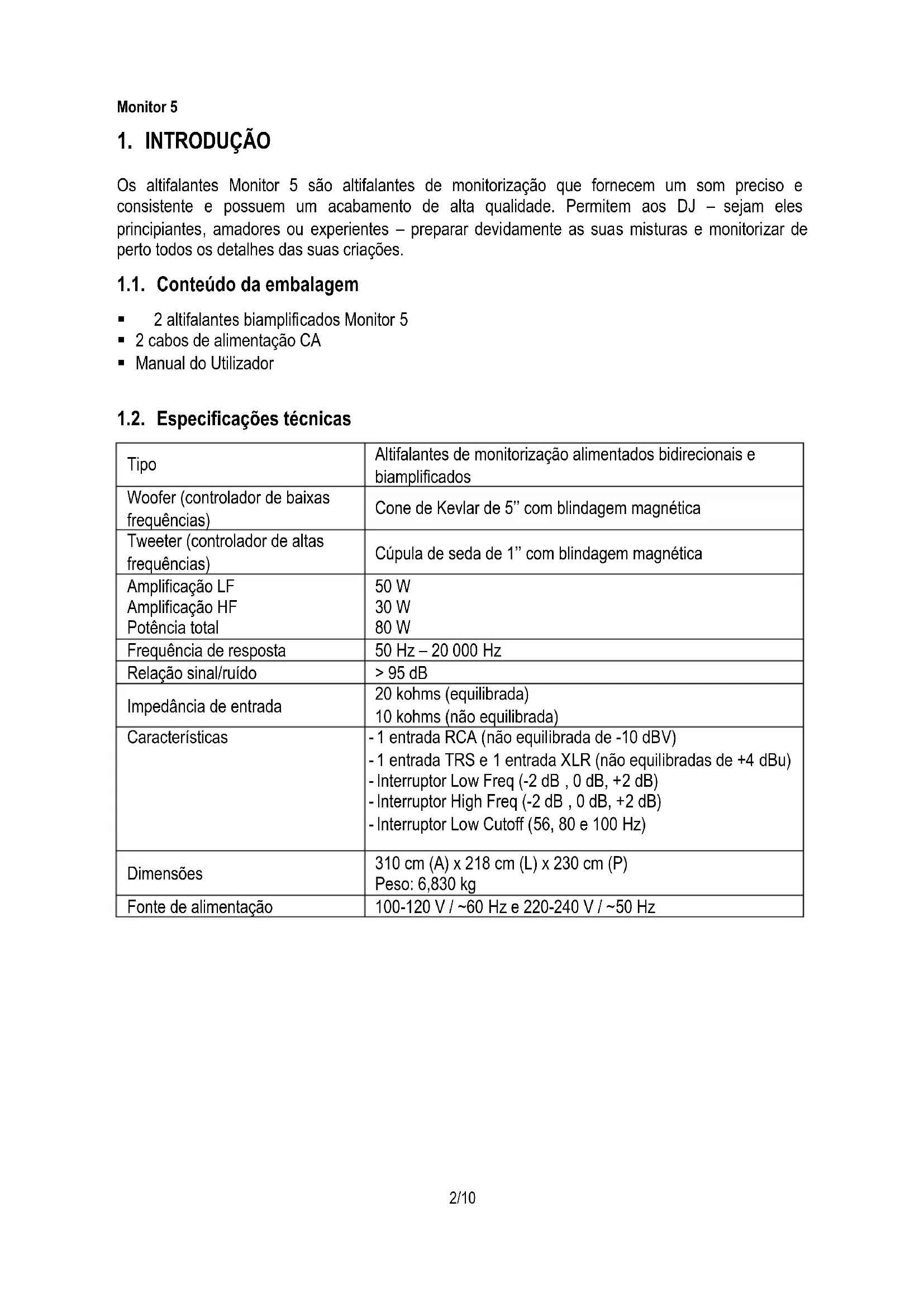

Os altifalantes Monitor 5 são altifalantes de monitorização que fornecem um som preciso e consistente e possuem um acabamento de alta qualidade. Permitem aos DJ – sejam eles principiantes, amadores ou experientes – preparar devidamente as suas misturas e monitorizar de perto todos os detalhes das suas criações. 1.1. Conteúdo da embalagem 2 altifalantes biamplificados Monitor 5 2 cabos de alimentação CA Manual do Utilizador 1.2. Especificações técnicas Tipo Altifalantes de monitorização alimentados bidirecionais e biamplificados Woofer (controlador de baixas frequências) Cone de Kevlar de 5’’ com blindagem magnética Tweeter (controlador de altas frequências) Cúpula de seda de 1’’ com blindagem magnética Amplificação LF Amplificação HF Potência total 50 W 30 W 80 W Frequência de resposta 50 Hz – 20 000 Hz Relação sinal/ruído > 95 dB Impedância de entrada 20 kohms (equilibrada) 10 kohms (não equilibrada) Características - 1 entrada RCA (não equilibrada de -10 dBV) - 1 entrada TRS e 1 entrada XLR (não equilibradas de +4 dBu) - Interruptor Low Freq (-2 dB , 0 dB, +2 dB) - Interruptor High Freq (-2 dB , 0 dB, +2 dB) - Interruptor Low Cutoff (56, 80 e 100 Hz) Dimensões 310 cm (A) x 218 cm (L) x 230 cm (P) Peso: 6,830 kg Fonte de alimentação 100-120 V / ~60 Hz e 220-240 V / ~50 HzMonitor 5 3/10

1.3. Recomendações - Coloque os altifalantes numa superfície plana para evitar que caiam. - Nunca abra os altifalantes, caso contrário poderá danificar os respetivos componentes internos. - Estes altifalantes destinam-se a ser utilizado num ambiente temperado. - A fim de evitar o risco de incêndio ou descarga elétrica, mantenha os altifalantes afastados: - da chuva ou da humidade, bem como de todos os fluidos (água, produtos químicos ou quaisquer outros líquidos); - de fontes de calor, como radiadores, fogões ou outros aparelhos geradores de calor (incluindo amplificadores); - da luz solar direta. - Não exponha os altifalantes a gotejamentos ou salpicos de água. - Nunca coloque qualquer objeto cheio com líquido (copo, vaso, etc.) em cima dos altifalantes. - Não coloque sobre o dispositivo fontes de chama nua, tais como velas acesas. - Desligue os altifalantes caso não tencione utilizá-los durante um longo período de tempo. - Desligue os altifalantes antes de limpá-los. Utilize um pano humedecido e evite recorrer a produtos de limpeza com aerossóis. - As marcas estão situadas na parte posterior dos altifalantes. - Substitua os acessórios de acordo com as especificações do fabricante ou do seu representante autorizado. - Este produto não contém peças internas que possam ser reparadas pelo utilizador. A manutenção deverá ser efetuada pelo fabricante ou o seu representante autorizado. - Atenção: Na potência máxima, a escuta prolongada com auscultadores pode causar lesões nos ouvidos e na audição do utilizador.Monitor 5 4/10

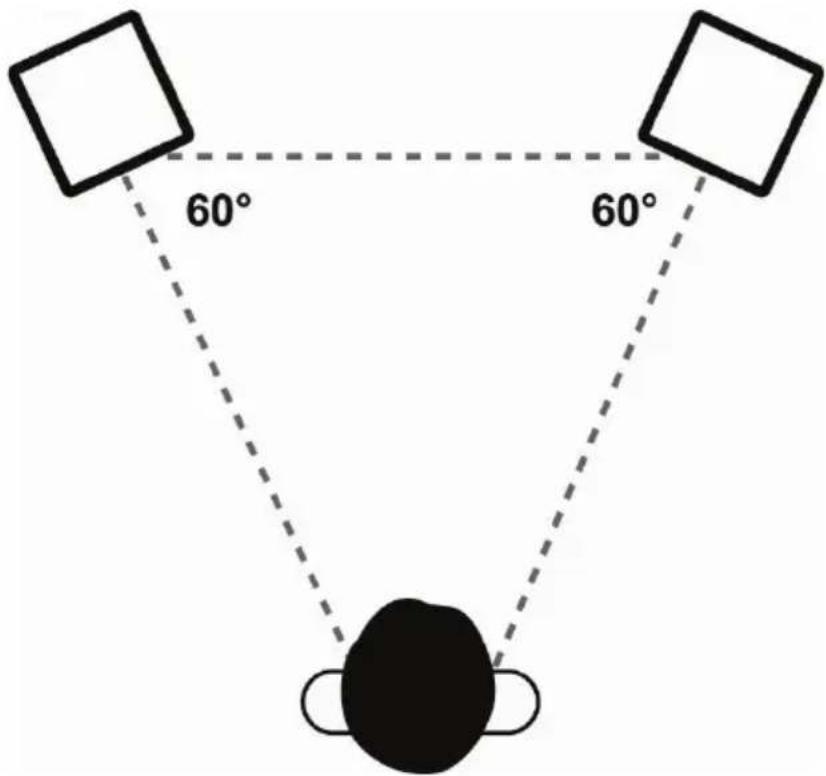

2.1. Posicionamento dos altifalantes Monitor 5 A forma como os altifalantes estão posicionados afeta o som que ouve proveniente dos mesmos. A fim de garantir a monitorização ideal que o ajudará a aperfeiçoar as suas misturas, é importante que posicione corretamente os altifalantes Monitor 5. Eis algumas sugestões que deve seguir: - Remova quaisquer obstáculos, para que não haja barreiras entre si e os altifalantes. - O equilíbrio acústico de uma divisão pode ser prejudicado pela presença de objetos volumosos ou de portas e janelas. - Se possível, mantenha uma distância de 1,50 m entre os altifalantes e uma parede ou um canto da divisão. Quanto mais perto os altifalantes estiverem de uma parede, mais amplificada será a resposta dos graves, que terá de compensar nas suas misturas. - Mantenha a mesma distância (lateral e à retaguarda) em relação a uma parede ou um canto da divisão para todos os altifalantes de monitorização. - De preferência, cada altifalante e a posição de audição devem formar um triângulo equilátero (lados iguais, com ângulos de 60°).Monitor 5 5/10

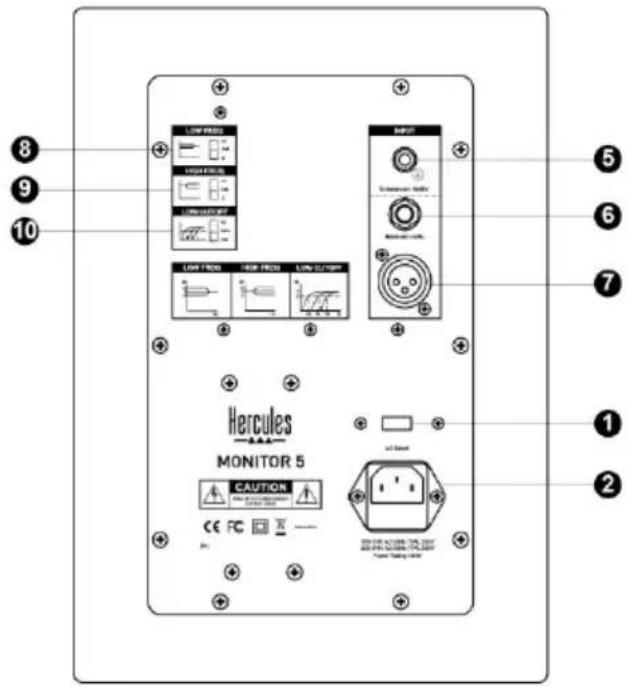

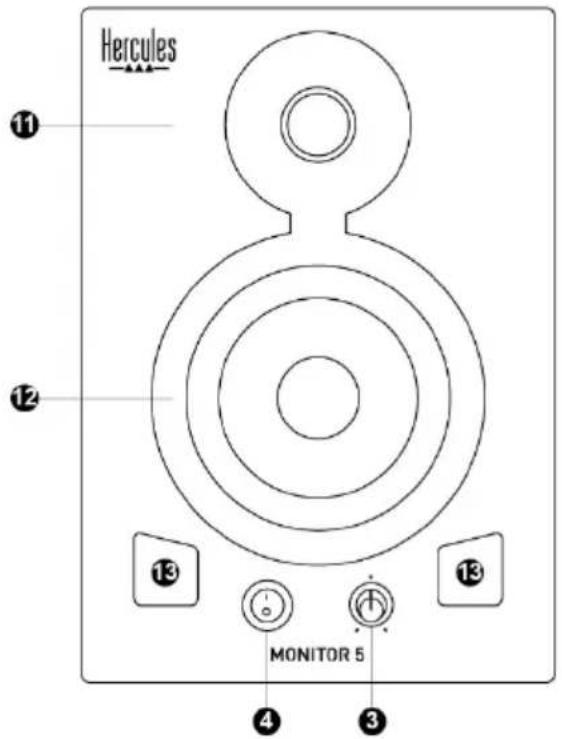

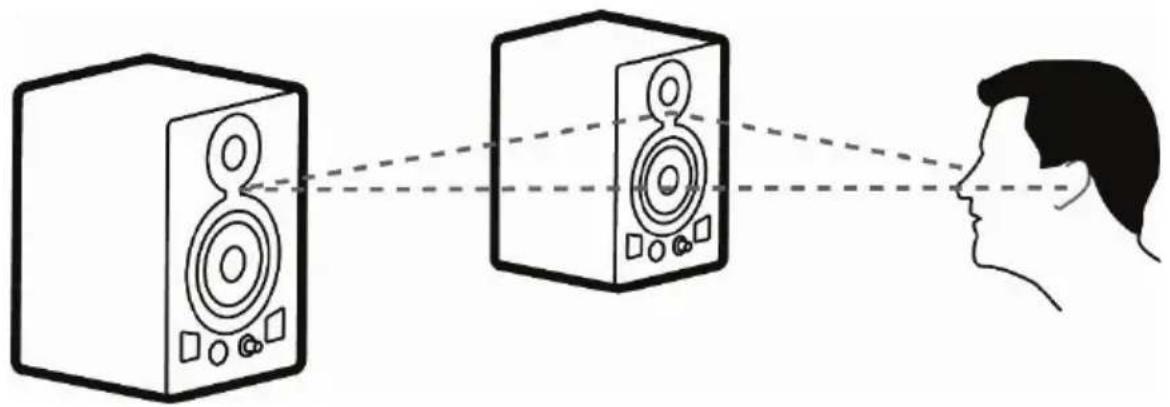

- Certifique-se de que otimiza a altura de audição, sendo o posicionamento ideal aquele em que os ouvidos do utilizador estão ao mesmo nível das partes superiores dos altifalantes.Monitor 5 6/10 2.2. Visão geral dos painéis frontal e posterior

1. Seletor de tensão

Duas posições possíveis: 230 V para uma fonte de alimentação de 220-240 V ou 115 V para uma fonte de alimentação de 110-120 V.

2. Conector de alimentação

Ligue aqui o cabo de alimentação.

3. Manípulo do volume e indicador LED de

alimentação O indicador LED acende- se quando o botão ON/OFF está regulado para ON (Ligado).

Quando o sistema de áudio (consola de mistura e

ltifalantes) estiver ligado à corrente, ligue os altifalantes Monitor 5 em último lugar, e desligue- os primeiro antes de desligar o sistema de áudio.

O conector utilizado mais habitualmente com equipamentos e instalações profissionais, graças à sua fiabilidade elétrica e mecânica.

8. Interruptor Low Freq

Permite-lhe ajustar o nível da gama de baixas frequências. +2 dB: aumenta a gama 2 dB; 0: frequência de resposta uniforme; -2 dB: diminui a gama 2 dB.

9. Interruptor High Freq

Permite-lhe ajustar o nível da gama de altas frequências. +2 dB: aumenta a gama 2 dB; 0: frequência de resposta uniforme; -2 dB: diminui a gama 2 dB.

10. Interruptor Low Cutoff

Estão disponíveis três frequências de corte para o filtro de corte: 56, 80 e 100 Hz.

11. Tweeter (controlador de altas

frequências) Produz sons de alta frequência.

12. Woofer (controlador de baixas

frequências) Produz sons de baixa frequência.

13. Portas de reflexão de graves

Melhora a restituição das baixas frequências.Monitor 5 7/10

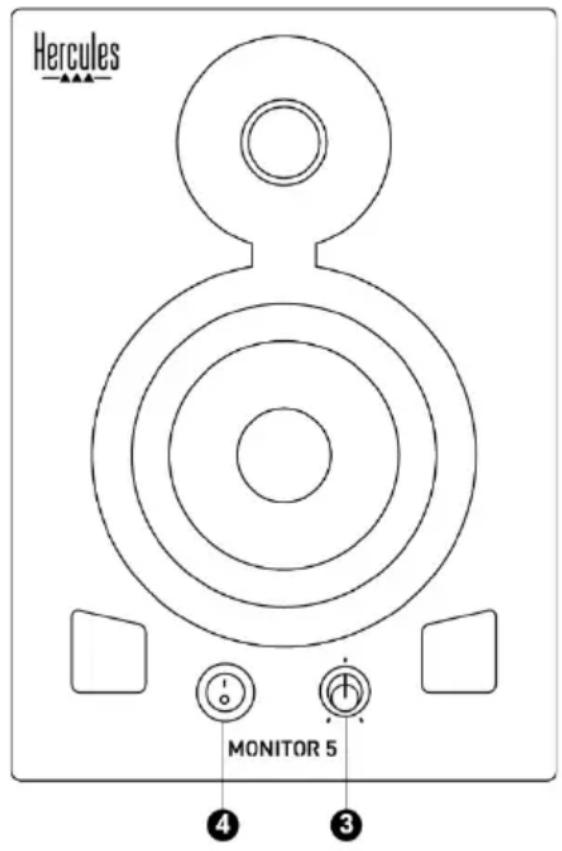

- Antes de ligar os seus altifalantes Monitor 5, verifique a posição do seletor de tensão (1): 230 V para uma fonte de alimentação de 220-240 V ou 115 V para uma fonte de alimentação de 110-120 V. - Efetue as ligações de alimentação (2) e de áudio (5, 6 ou 7). - Ligue os componentes da fonte de áudio, os misturadores e o computador. - Defina o volume dos altifalantes Monitor 5 para o nível mínimo utilizando o botão do volume (3) e, em seguida, ligue os altifalantes Monitor 5 premindo o botão Ligar/Desligar (4): o indicador LED (3) acende-se.Monitor 5 8/10

4. INFORMAÇÕES SOBRE A GARANTIA PARA O CONSUMIDOR

A Guillemot Corporation S.A., com sede social sita em Place du Granier, B.P. 97143, 35571 Chantepie, França (a seguir designada como “Guillemot”) garante a nível mundial ao consumidor que este produto Hercules está livre de defeitos em termos de materiais e fabrico durante um período de garantia que corresponde ao limite de tempo para intentar uma ação de conformidade relativamente a este produto. Nos países da União Europeia, isto corresponde a um período de dois (2) anos desde a entrega do produto Hercules. Noutros países, o período de garantia corresponde ao limite de tempo para intentar uma ação de conformidade relativamente ao produto Hercules de acordo com a legislação em vigor do país no qual o consumidor residia à data de compra do produto Hercules (se a dita ação não existir no país correspondente, então o período de garantia será de um (1) ano a partir da data de compra original do produto Hercules. Não obstante o supracitado, as baterias recarregáveis estão cobertas por um período de garantia de seis (6) meses a partir da data de compra original. No caso de o produto apresentar algum defeito durante o período da garantia, contacte imediatamente o Suporte Técnico, que lhe indicará o procedimento a tomar. Se esse defeito se confirmar, o produto terá de ser devolvido ao respetivo local de compra (ou qualquer outro local indicado pelo Suporte Técnico). No âmbito da presente garantia, e por opção do Suporte Técnico, o produto defeituoso do consumidor será substituído ou reparado. Se, durante o período da garantia, o produto Hercules for submetido à dita reparação, qualquer período mínimo de (7) dias durante o qual o produto estiver fora de serviço será adicionado ao período da garantia restante (este período decorre desde a data do pedido intervenção pelo consumidor ou desde a data em que o produto em questão é disponibilizado para reparação, se a data em que o produto é disponibilizado para reparação for posterior à data do pedido de intervenção). Se for permitido pela legislação em vigor, a responsabilidade total da Guillemot e das respetivas filiais (incluindo para danos indiretos) está limitada à reparação ou à substituição do produto Hercules. Se for permitido pela legislação em vigor, a Guillemot rejeita todas as garantias de comercialização ou adequação a um fim específico. A presente garantia não se aplicará: (1) se o produto tiver sido modificado, aberto, alterado ou danificado em resultado de utilização inadequada ou abusiva, negligência, acidente, desgaste normal ou qualquer outra casa relacionada com um defeito de material ou fabrico (incluindo, mas sem limitação, combinar o produto Hercules com qualquer elemento inadequado, incluindo, em particular, fontes de alimentação, baterias recarregáveis, carregadores ou quaisquer outros elementos não fornecidos pela Guillemot para este produto); (2) se o produto tiver sido utilizado fora do âmbito da utilização doméstica, incluindo para fins profissionais ou comerciais (salas de jogos, treino e competições, por exemplo); (3) na eventualidade de incumprimento das instruções fornecidas pelo Suporte Técnico; (4) a software, estando o mesmo sujeito a uma garantia específica; (5) a consumíveis (elementos para substituir ao longo da vida útil do produto: baterias descartáveis, auscultadores de áudio ou auriculares de auscultadores, por exemplo); (6) a acessórios (cabos, estojos, bolsas, sacos e correias de pulso, por exemplo); (7) se o produto foi vendido num leilão público. A presente garantia não é transmissível. Os direitos legais do consumidor no que concerne à legislação aplicável à venda de bens de consumo no seu país não são afetados pela presente garantia.Monitor 5 9/10

Disposições de garantia adicionais Durante o período da garantia, a Guillemot não fornecerá, em princípio, quaisquer peças de substituição, uma vez que o Suporte Técnico é a única parte autorizada a abrir e/ou reparar qualquer produto Hercules (à exceção de quaisquer procedimentos de reparação que o Suporte Técnico possa pedir ao consumidor para realizar, através de instruções por escrito – por exemplo, devido à simplicidade e à falta de confidencialidade do processo de reparação – e fornecendo ao consumidor a(s) peça(s) de substituição necessária(s), quando aplicável). Tendo em conta os seus ciclos de inovação, e a fim de proteger o seu know-how e segredos comerciais, a Guillemot não fornecerá, em princípio, qualquer notificação de reparação ou peças de substituição para produtos Hercules cujo período da garantia tenha expirado. Nos Estados Unidos da América e no Canadá, a presente garantia está limitada ao mecanismo interno e à caixa do produto. Em nenhuma circunstância serão a Guillemot ou as respetivas filiais consideradas responsáveis perante terceiros por quaisquer danos indiretos ou acidentais resultantes da violação de quaisquer garantias expressas ou implícitas. Alguns estados/províncias não permitem a limitação da duração de uma garantia implícita ou a exclusão ou limitação de responsabilidade por danos indiretos ou acidentais, pelo que as limitações ou exclusões supracitadas podem não se aplicar a si. A presente garantia concede-lhe direitos legais específicos, podendo ter também outros direitos, que variam consoante o estado ou a província. Responsabilidade Se for permitido ao abrigo da legislação aplicável, a Guillemot Corporation S.A. (a seguir designada “Guillemot”) e as respetivas filiais rejeitam qualquer responsabilidade por danos resultantes de uma ou mais das seguintes causas: (1) o produto foi modificado, aberto ou alterado; (2) incumprimento das instruções de montagem; (3) utilização inadequada ou abusiva, negligência ou acidente (um impacto, por exemplo); (4) desgaste normal; (5) utilização do produto fora do âmbito além da utilização doméstica, incluindo para fins profissionais ou comerciais (salas de jogos, treino e competições, por exemplo). Se for permitido ao abrigo da legislação aplicável, a Guillemot e as respetivas filiais rejeitam qualquer responsabilidade por danos relacionados com um defeito de material ou fabrico relativamente ao produto (incluindo, mas sem limitação, quaisquer danos causados direta ou indiretamente por qualquer software ou por combinar o produto Hercules com qualquer elemento inadequado, incluindo, em particular, fontes de alimentação, baterias recarregáveis, carregadores ou quaisquer outros elementos não fornecidos pela Guillemot para este produto).Monitor 5 10/10 COPYRIGHT © 2019 Guillemot Corporation S.A. Todos os direitos reservados. Hercules® é uma marca registada da Guillemot Corporation S.A. Todas as outras marcas comerciais e nomes de marcas são por este meio reconhecidas e pertencem aos respetivos proprietários. As ilustrações não são vinculativas. Os conteúdos, os desenhos e as especificações estão sujeitos a alteração sem aviso prévio e podem variar consoante o país. Fabricado na China.

RECOMENDAÇÕES DE PROTECÇÃO AMBIENTAL

Na União Europeia: Quando este produto chegar ao fim da sua vida útil, não o elimine juntamente com os resíduos domésticos normais; em vez disso, deixe-o num ponto de recolha de resíduos de equipamento eléctrico e electrónico (REEE) para posterior reciclagem. O símbolo presente no produto, no manual de utilizador ou na caixa confirma-o. Os materiais podem ser reciclados, dependendo das suas características. Através da reciclagem e de outras formas de processamento de resíduos de equipamento eléctrico e electrónico, pode dar um importante contributo no sentido de ajudar a proteger o ambiente. Contacte as autoridades locais para saber onde fica o ponto de recolha mais perto da sua área de residência. Relativamente a todos os outros países: Respeite a legislação local sobre a reciclagem de equipamento eléctrico e electrónico. Informações a reter. As cores e as decorações podem variar. Os fechos e os adesivos devem ser removidos do produto antes da utilização. www.hercules.com *Aplicável apenas à União Europeia e Turquia
