MODE D'EMPLOI Monitor 5 HERCULES

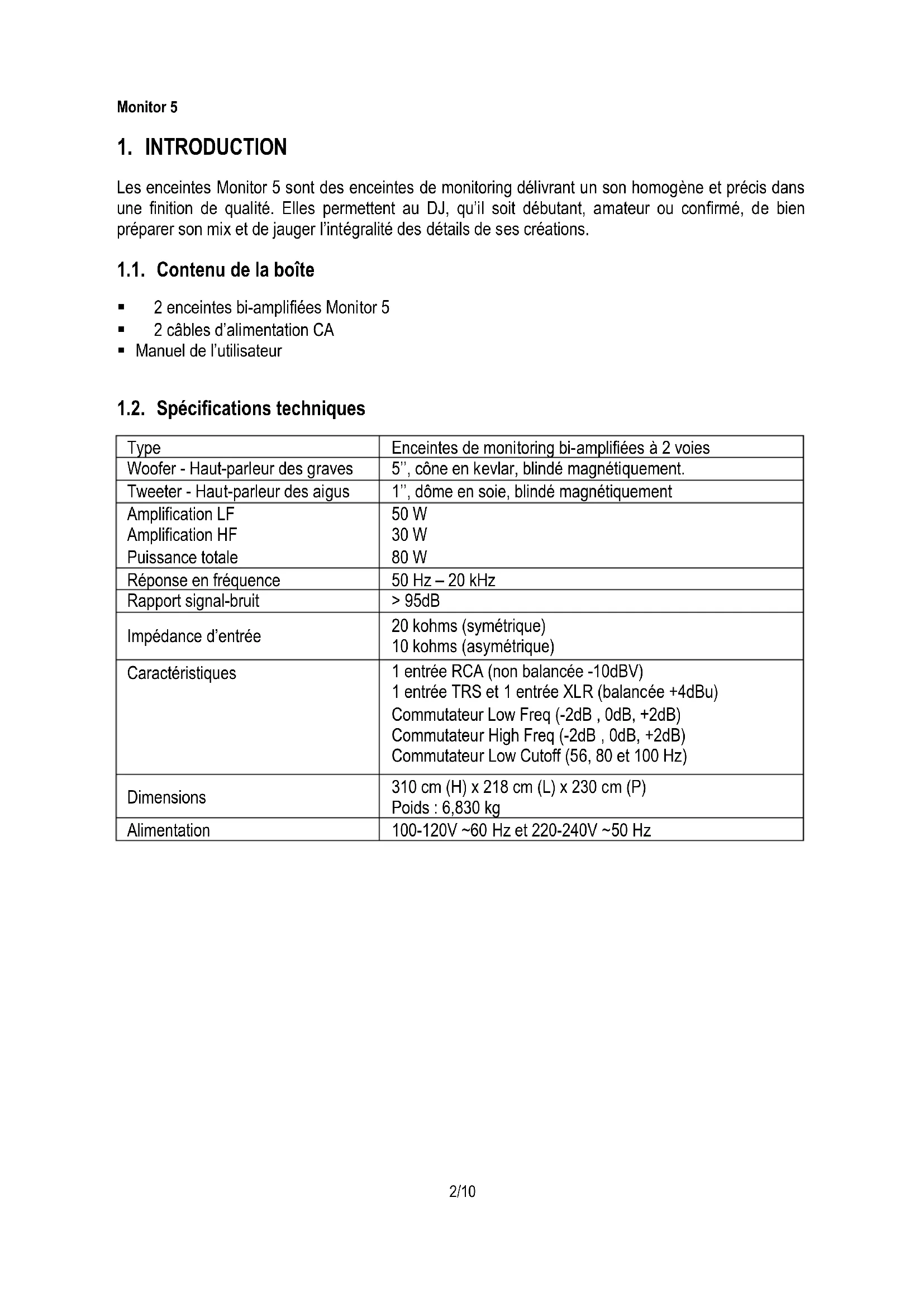

Les enceintes Monitor 5 sont des enceintes de monitoring délivrant un son homogène et précis dans une finition de qualité. Elles permettent au DJ, qu’il soit débutant, amateur ou confirmé, de bien préparer son mix et de jauger l’intégralité des détails de ses créations. 1.1. Contenu de la boîte 2 enceintes bi-amplifiées Monitor 5 2 câbles d’alimentation CA Manuel de l’utilisateur 1.2. Spécifications techniques Type Enceintes de monitoring bi-amplifiées à 2 voies Woofer - Haut-parleur des graves 5’’, cône en kevlar, blindé magnétiquement. Tweeter - Haut-parleur des aigus 1’’, dôme en soie, blindé magnétiquement Amplification LF Amplification HF Puissance totale 50 W 30 W 80 W Réponse en fréquence 50 Hz – 20 kHz Rapport signal-bruit > 95dB Impédance d’entrée 20 kohms (symétrique) 10 kohms (asymétrique) Caractéristiques 1 entrée RCA (non balancée -10dBV) 1 entrée TRS et 1 entrée XLR (balancée +4dBu) Commutateur Low Freq (-2dB , 0dB, +2dB) Commutateur High Freq (-2dB , 0dB, +2dB) Commutateur Low Cutoff (56, 80 et 100 Hz) Dimensions 310 cm (H) x 218 cm (L) x 230 cm (P) Poids : 6,830 kg Alimentation 100-120V ~60 Hz et 220-240V ~50 HzMonitor 5 3/10

1.3. Recommandations - Placez vos enceintes sur une surface plane pour éviter tout risque de chute. - N’ouvrez en aucun cas vos enceintes, vous risqueriez d’endommager les composants internes. - Ces enceintes sont destinées à une utilisation sous climat tempéré. - Pour prévenir tout risque d’incendie ou de décharge électrique, tenez vos enceintes éloignées : - de la pluie ou de l’humidité, de tout fluide (eau, produits chimiques ou tout autre liquide), - de sources de chaleur telles que radiateurs, cuisinières ou tout autre appareil émetteur de chaleur (y compris les amplificateurs), - des rayons directs du soleil. - N’exposez pas les enceintes à des égouttements d’eau ou à des éclaboussures. - Ne placez aucun objet rempli de liquide (verre, vase…) sur les enceintes. - Ne placez aucune source de flamme nue, telle qu’une bougie, sur l’appareil. - Eteignez complétement vos enceintes si vous prévoyez de ne plus l’utiliser pendant une période prolongée. - Eteignez les enceintes avant tout nettoyage. Utilisez un chiffon humide et évitez l’usage d’aérosols. - Les marquages se situent au dos des enceintes. - Remplacez les accessoires en respectant les spécifications du fabricant ou de son représentant autorisé. - Ce produit ne contient aucune pièce interne réparable par l'utilisateur. La maintenance doit être effectuée par le fabricant ou son représentant autorisé. - Attention : à pleine puissance, une écoute prolongée au casque peut endommager l’oreille de l’utilisateur.Monitor 5 4/10

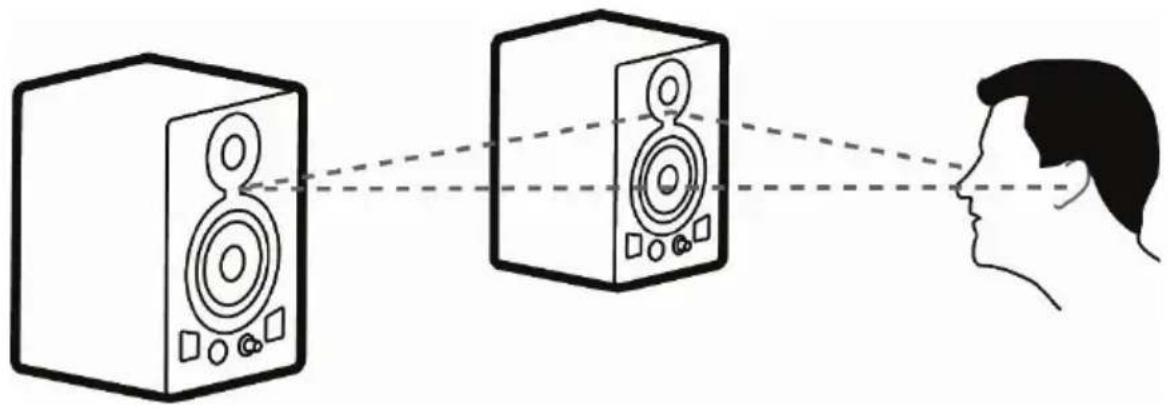

2.1. Positionnement des enceintes Monitor 5 Le positionnement de vos enceintes influence la sonorité perçue lors de l’écoute. Pour obtenir un monitoring optimal qui vous aidera à perfectionner votre mix, il est donc important de bien positionner les enceintes Monitor 5. Vous trouverez ci-dessous quelques conseils : - Eliminez tout obstacle en dégageant l’espace entre vous et les enceintes. - L’équilibre acoustique d’une pièce peut être dégradé par la présence d’objets volumineux ou des portes et des fenêtres. - Si possible, respectez une distance d’1,50 m entre vos enceintes et un mur ou un angle de mur. Plus les enceintes sont proches d’un mur, plus la réponse des basses est amplifiée, ce qui nécessite une compensation. - Respectez la même distance (latérale et arrière) par rapport à un mur ou un angle de mur pour toutes les enceintes de monitoring. - Idéalement, chaque enceinte et la position d’écoute doivent former un triangle équilatéral (côtés égaux, 3 angles de 60°).Monitor 5 5/10

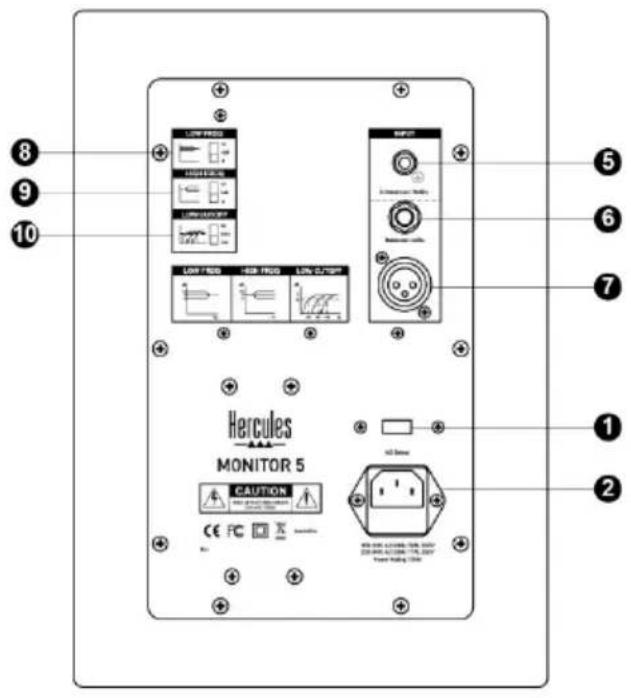

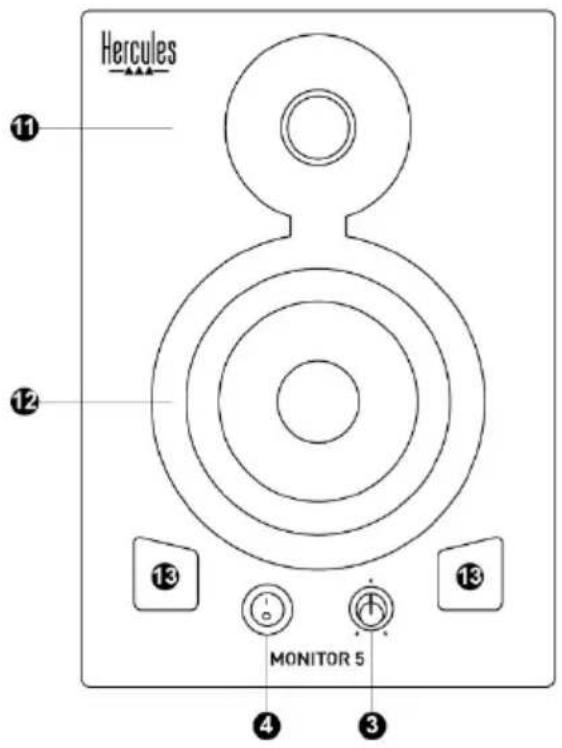

- Veillez à optimiser la hauteur d’écoute, la position optimale étant lorsque les oreilles de l’utilisateur sont dans le même plan que le haut des woofers. En configuration studio, afin de réduire les problèmes dus aux réflexions, il est conseillé de surélever vos enceintes Monitor 5 par rapport à votre table de mixage.Monitor 5 6/10 2.2. Description des panneaux avant et arrière

1. Sélecteur de tension

Deux positions possibles : 230V pour une alimentation 220-240V, ou 115V pour une alimentation 110-120V

2. Connecteur d’alimentation

Branchez ici le câble d’alimentation.

3. Bouton de volume et témoin

d’alimentation Le témoin s’allume lorsque le bouton d’alimentation est sur ON.

Lorsque votre système audio (console de mixage et enceintes) est branché, allumez les enceintes Monitor 5 en dernier ou éteignez-le en premier.

5. Connecteur RCA (Cinch) pour l’entrée

6. Connecteur TRS pour l’entrée balancée

Connecteur de type jack 6,35 mm.

7. Connecteur XLR pour l’entrée balancée

Type de connecteur le plus fréquemment utilisé dans les installations et équipements professionnels pour sa fiabilité électrique et mécanique.

8. Commutateur Low Freq

Réglage du niveau de la plage de fréquence basse. +2 dB : accentue la plage de 2 dB, 0 : réponse en fréquence uniforme, -2 dB atténue la plage de 2 dB

Réglage du niveau de la plage de fréquence haute. +2 dB : accentue la plage de 2 dB, 0 : réponse en fréquence uniforme, -2 dB atténue la plage de 2 dB

10. Commutateur Low Cutoff

Trois fréquences de coupure du filtre coupe

bas : 56, 80 et 100 Hz

Tweeter - Haut-parleur des aigus Délivre les fréquences aiguës.

Woofer - Haut-parleur des graves Délivre les fréquences basses.

13. Events de décompression

Améliorent le rendu des fréquences basses.Monitor 5 7/10

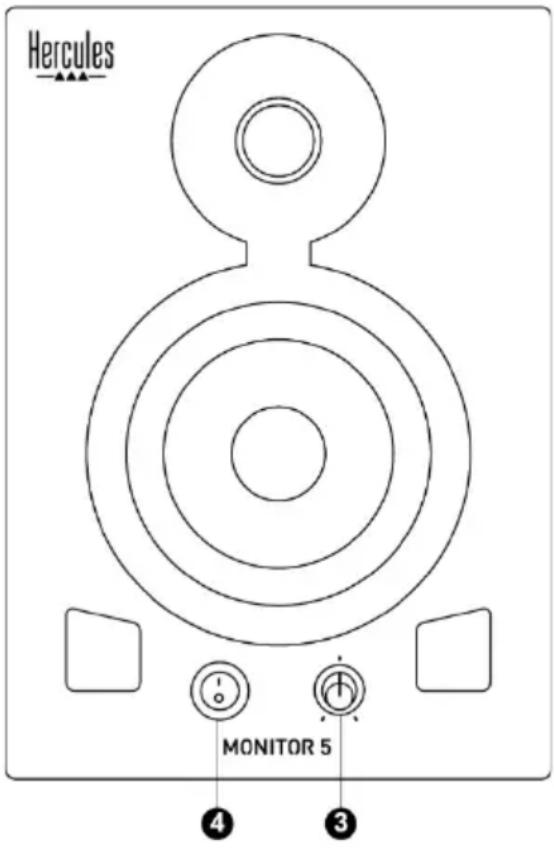

- Avant de brancher vos enceintes Monitor 5, vérifiez la position du sélecteur de tension (1) : 230V pour une alimentation 220-240V, ou 115V pour une alimentation 110-120V. - Effectuez vos branchements électriques (2) et audio (5, 6 ou 7). - Allumez vos équipements audio source, tables de mixage, ordinateurs. - Réglez le niveau de vos enceintes Monitor 5 au minimum à l’aide du bouton de volume (3) et allumez vos enceintes Monitor 5 en appuyant sur le bouton (4). Le témoin d’alimentation (3) doit s’allumer.Monitor 5 8/10

4. INFORMATIONS RELATIVES À LA GARANTIE AUX

CONSOMMATEURS Dans le monde entier, Guillemot Corporation S.A., ayant son siège social Place du Granier, B.P. 97143, 35571 Chantepie, France (ci-après « Guillemot ») garantit au consommateur que le présent produit Hercules est exempt de défaut matériel et de vice de fabrication, et ce, pour une période de garantie qui correspond au délai pour intenter une action en conformité de ce produit. Dans les pays de l’Union Européenne, ce délai est de deux (2) ans à compter de la délivrance du produit Hercules. Dans les autres pays, la durée de la période de garantie correspond au délai pour intenter une action en conformité du produit Hercules selon la législation en vigueur dans le pays où le consommateur avait son domicile lors de l’achat du produit Hercules (si une telle action en conformité n’existe pas dans ce pays alors la période de garantie est de un (1) an à compter de la date d’achat d’origine du produit Hercules). Nonobstant ce qui précède, les batteries sont garanties six (6) mois à compter de la date d’achat d’origine. Si, au cours de la période de garantie, le produit semble défectueux, contactez immédiatement le Support Technique qui vous indiquera la procédure à suivre. Si le défaut est confirmé, le produit devra être retourné à son lieu d’achat (ou tout autre lieu indiqué par le Support Technique). Dans le cadre de la garantie, le consommateur bénéficiera, au choix du Support Technique, d'un remplacement ou d'une remise en état de marche du produit défectueux. Si, pendant la période de garantie, le produit Hercules fait l'objet d'une telle remise en état, toute période d'immobilisation d'au moins sept jours vient s'ajouter à la durée de la garantie qui restait à courir (cette période court à compter de la demande d'intervention du consommateur ou de la mise à disposition pour remise en état du produit en cause, si cette mise à disposition est postérieure à la demande d'intervention). Lorsque la loi applicable l’autorise, toute responsabilité de Guillemot et ses filiales (y compris pour les dommages indirects) se limite à la remise en état de marche ou au remplacement du produit Hercules. Lorsque la loi applicable l’autorise, Guillemot exclut toutes garanties de qualité marchande ou d’adaptation à un usage particulier. Cette garantie ne s’appliquera pas : (1) si le produit a été modifié, ouvert, altéré, ou a subi des dommages résultant d’une utilisation inappropriée ou abusive, d’une négligence, d’un accident, de l’usure normale, ou de toute autre cause non liée à un défaut matériel ou à un vice de fabrication (y compris, mais non limitativement, une combinaison du produit Hercules avec tout élément inadapté, notamment alimentations électriques, batteries, chargeurs, ou tous autres éléments non-fournis par Guillemot pour ce produit) ; (2) si le produit a été utilisé en dehors du cadre privé, à des fins professionnelles ou commerciales (salles de jeu, formations, compétitions, par exemple). (3) en cas de non respect des instructions du Support Technique ; (4) aux logiciels, lesdits logiciels faisant l’objet d’une garantie spécifique ; (5) aux consommables (éléments à remplacer pendant la durée de vie du produit : piles, coussinets de casque audio, par exemple) ; (6) aux accessoires (câbles, étuis, housses, sacs, dragonnes, par exemple) ; (7) si le produit a été vendu aux enchères publiques. Cette garantie n’est pas transférable. Les droits légaux du consommateur au titre de la législation applicable dans son pays à la vente de biens de consommation ne sont pas affectés par la présente garantie. Par exemple, en France, indépendamment de la présente garantie, le vendeur reste tenu de la garantie légale de conformité mentionnée aux articles L. 217-4 à L.217-12 du code de la consommation et de celle relative aux défauts (vices cachés) de la chose vendue, dans les conditions prévues aux articles 1641 à 1648 et 2232 du code civil. La loi applicable (c'est-à-dire la loi française) impose de reproduire les extraits de la loi française suivants : Article L. 217-4 du code de la consommation : Le vendeur livre un bien conforme au contrat et répond des défauts de conformité existant lors de la délivrance. Il répond également des défauts de conformité résultant de l'emballage, des instructions de montage ou de l'installation lorsque celle-ci a été mise à sa charge par le contrat ou a été réalisée sous sa responsabilité. Article L. 217-5 du code de la consommation : Le bien est conforme au contrat : 1° S'il est propre à l'usage habituellement attendu d'un bien semblable et, le cas échéant : - s'il correspond à la description donnée par le vendeur et possède les qualités que celui-ci a présentées à l'acheteur sous forme d'échantillon ou de modèle ;Monitor 5 9/10

- s'il présente les qualités qu'un acheteur peut légitimement attendre eu égard aux déclarations publiques faites par le vendeur, par le producteur ou par son représentant, notamment dans la publicité ou l'étiquetage ; 2° Ou s'il présente les caractéristiques définies d'un commun accord par les parties ou est propre à tout usage spécial recherché par l'acheteur, porté à la connaissance du vendeur et que ce dernier a accepté. Article L. 217-12 du code de la consommation : L'action résultant du défaut de conformité se prescrit par deux ans à compter de la délivrance du bien. Article L. 217-16 du code de la consommation : Lorsque l'acheteur demande au vendeur, pendant le cours de la garantie commerciale qui lui a été consentie lors de l'acquisition ou de la réparation d'un bien meuble, une remise en état couverte par la garantie, toute période d'immobilisation d'au moins sept jours vient s'ajouter à la durée de la garantie qui restait à courir. Cette période court à compter de la demande d'intervention de l'acheteur ou de la mise à disposition pour réparation du bien en cause, si cette mise à disposition est postérieure à la demande d'intervention. Article L. 1641 du code civil : Le vendeur est tenu de la garantie à raison des défauts cachés de la chose vendue qui la rendent impropre à l'usage auquel on la destine, ou qui diminuent tellement cet usage que l'acheteur ne l'aurait pas acquise, ou n'en aurait donné qu'un moindre prix, s'il les avait connus. Article L. 1648 alinéa 1er du code civil : L'action résultant des vices rédhibitoires doit être intentée par l'acquéreur dans un délai de deux ans à compter de la découverte du vice. Stipulations additionnelles à la garantie Pendant la période de garantie, Guillemot ne fournira, en principe, pas de pièce détachée car le Support Technique est seul habilité tant à ouvrir qu'à remettre en état tout produit Hercules (à l'exception des remises en état que le Support Technique demanderait, par instructions écrites, au consommateur d'effectuer -par exemple en raison de la simplicité et de l'absence de confidentialité du processus de remise en état-, en lui fournissant, le cas échéant, la ou les pièces détachées nécessaires). Compte tenu de ses cycles d'innovation et pour préserver ses savoir-faire et secrets, Guillemot ne fournira, en principe, ni notice de remise en état, ni pièce détachée pour tout produit Hercules dont la période de garantie est expirée. Aux États-Unis d’Amérique et au Canada, la présente garantie est limitée au mécanisme interne et au boîtier externe du produit. En aucun cas, Guillemot ou ses sociétés affiliées ne sauraient être tenues responsables envers qui que ce soit de tous dommages indirects ou dommages accessoires résultant du non respect des garanties expresses ou implicites. Certains États/Provinces n’autorisent pas la limitation sur la durée d’une garantie implicite, ou l’exclusion ou la limitation de responsabilité pour les dommages indirects ou accessoires, de sorte que les limitations ou exclusions ci-dessus peuvent ne pas vous être applicables. Cette garantie vous confère des droits spécifiques ; vous pouvez également bénéficier d’autres droits qui peuvent différer d’un État/Province à l’autre. Responsabilité Lorsque la loi applicable l’autorise, Guillemot Corporation S.A. (ci-après « Guillemot ») et ses filiales excluent toute responsabilité pour tous dommages causés par un ou plusieurs des faits suivants: (1) le produit a été modifié, ouvert, altéré, (2) l’irrespect des instructions de montage, (3) l’utilisation inappropriée ou abusive, la négligence, l’accident (un choc, par exemple), (4) l’usure normale du produit, (5) l’utilisation du produit en dehors du cadre privé, à des fins professionnelles ou commerciales (salles de jeu, formations, compétitions, par exemple). Lorsque la loi applicable l’autorise, Guillemot et ses filiales excluent toute responsabilité pour tout dommage dont la cause n’est pas liée à un défaut matériel ou à un vice de fabrication du produit (y compris, mais non limitativement, tout dommage causé directement ou indirectement par tout logiciel, ou par une combinaison du produit Hercules avec tout élément inadapté, notamment alimentations électriques, batteries, chargeurs, ou tous autres éléments non- fournis par Guillemot pour ce produit).Monitor 5 10/10 COPYRIGHT © 2019 Guillemot Corporation S.A. Tous droits réservés. Hercules

est une marque déposée de Guillemot Corporation S.A. Toutes les autres marques sont la propriété de leurs propriétaires respectifs. Illustrations non contractuelles. Le contenu, la conception et les spécifications sont susceptibles de changer sans préavis et de varier selon les pays. Fabriqué en Chine. RECOMMANDATION RELATIVE À LA PROTECTION DE L’ENVIRONNEMENT Dans l’Union Européenne : En fin de vie, ce produit ne doit pas être éliminé avec les déchets ménagers normaux mais déposé à un point de collecte des déchets d'équipements électriques et électroniques en vue de son recyclage. Ceci est confirmé par le symbole figurant sur le produit, le manuel utilisateur ou l’emballage. En fonction de leurs caractéristiques, les matériaux peuvent être recyclés. Par le recyclage et par les autres formes de valorisation des déchets d'équipements électriques et électroniques, vous contribuez de manière significative à la protection de l’environnement. Veuillez consulter les autorités locales qui vous indiqueront le point de collecte concerné. Dans les autres pays : Veuillez-vous reporter aux législations locales relatives au recyclage des équipements électriques et électroniques. Informations à conserver. Les couleurs et décorations peuvent varier. Il est recommandé de retirer les attaches en plastique et les adhésifs avant d’utiliser le produit. www.hercules.com *Applicable à l’UE et la Turquie uniquement
