사용 설명서 STREAM 100 HERCULES

1. 박스 내용물....5
2. 기술 사양 6
3. 설치 7

Hercules Stream 100 연결....7

Hercules Stream Control 다운로드 8

1. 기능 9

개요....9

트랙 제어....11

동작 제어....14

연결 포트 및 밝기 버튼 16

1. HERCULES STREAM CONTROL......17

주요 기능 17

Peripherals (주변 장치)....17

Apps ( ^oH )....19

Hercules Stream 100 오디오 컨트롤러와 전용 Hercules Stream Control 앱을 사용하면 인터넷에서 콘텐츠를 실시간 스트리밍 시 사용되는 오디오 소스를 제어할 수 있습니다.

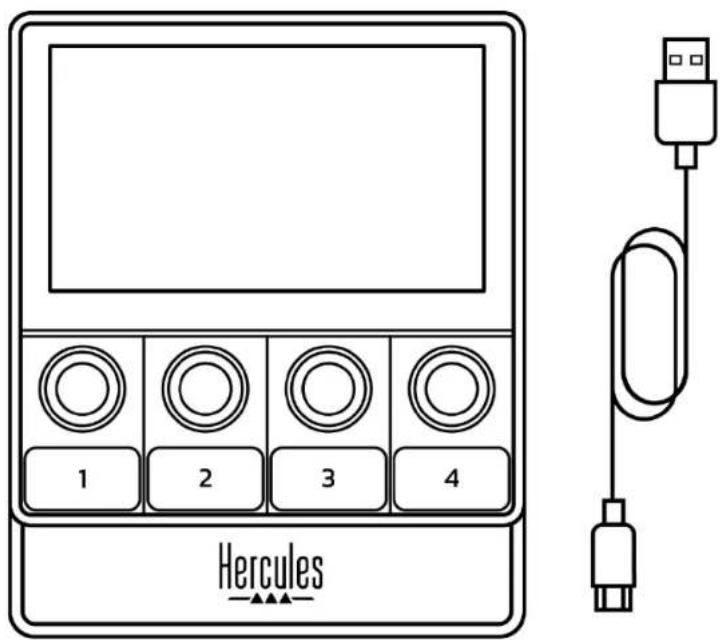

1. 박스 내용물

- Hercules Stream 100

-USB-A-USB-C 전원 케이블

- Hercules Stream Control 앱 다운로드 링크(박스 덮개에 있음)

- Hercules 및 Hercules Stream 스티커

-품질 보증서 전단

1 2 3 4 Hercules

Hercules Stream 100 컨트롤러의 화면에서 보호 필름을 제거할 수 있습니다. 필름은 컨트롤러 사용에 방해가 되지 않으니 그대로 두어도 됩니다.

2. 기술 사양

Hercules Stream Control 의 시스템 요구 사항:

- Windows® 10 이상 버전(64 비트)

- 4GB RAM

- USB 2.0 포트

3. 설치

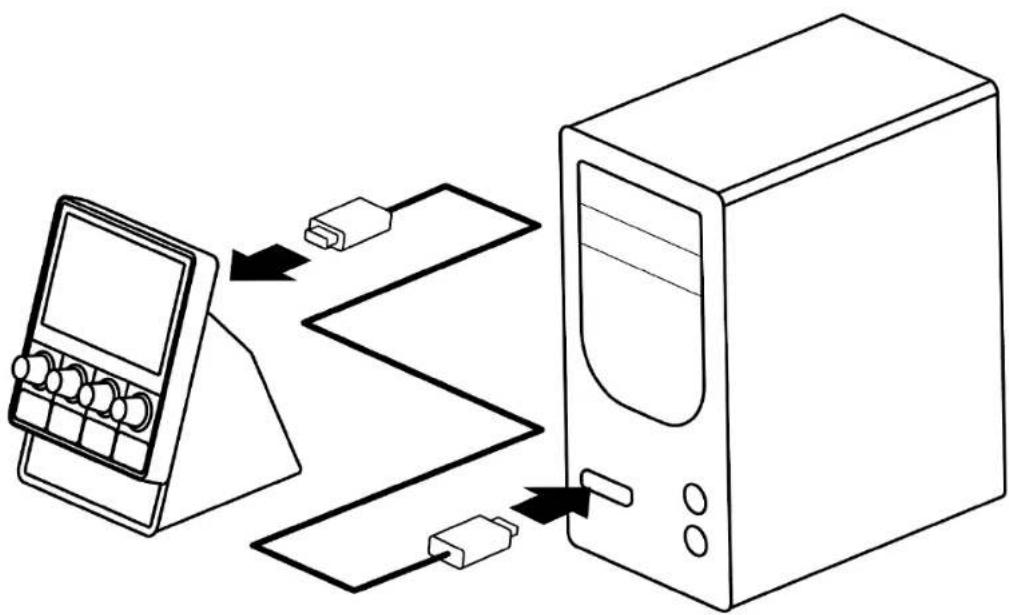

Hercules Stream 100 연결

1. USB 케이블을 Hercules Stream 100 뒷면의 USB 포트에 연결한 후 컴퓨터의 USB 포트에 연결합니다.

2. Hercules 로고가 Hercules Stream 100 화면에 나타납니다.

Hercules Stream 100 을 USB 허브에 연결하지 마십시오.

Hercules Stream Control 다운로드

1. Hercules Stream 100 이 컴퓨터에 제대로 연결되었는지 확인하십시오.

2. 관련 사이트: https://support.hercules.com/product/stream100.

3. Hercules Stream Control 을 다운로드하여 설치합니다.

4. Hercules Stream Control 업을 열어 Hercules Stream 100 을 구성합니다.

1.페이지(디스플레이)
2. 트랙(디스플레이)
3. 트랙 아이콘(디스플레이)
4. VU 미터(디스플레이)
5. 볼륨 막대(디스플레이)
6. 인코더
7. 동작 아이콘(디스플레이)
8. 동작 버튼

9 10 11

1. USB 커넥터

2. 밝기 조정 버튼

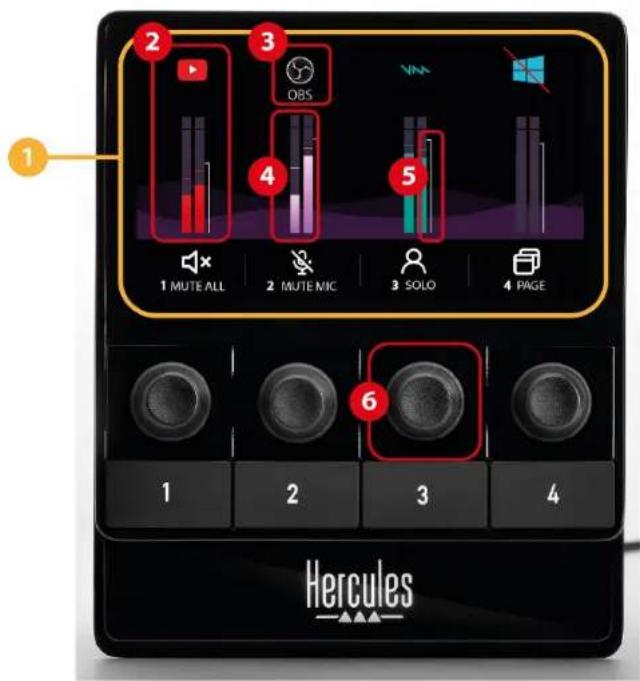

트랙 제어

1 MUTE ALL 2 MUTE MIC 3 SOLO 4 PAGE Hercules

①페이지(디스플레이): Hercules Stream 100 에 2 개의 디스플레이 페이지가 있고, 각 페이지마다 전용 영역에서 4 개의 트랙과 4 개의 동작을 볼 수 있습니다.

한 페이지에서 다른 페이지로 전환하려면 (페이지 변경) 동작을 동작 버튼에 할당해야 합니다. 자세한 내용은 Actions (동작) 섹션을 참조하십시오.

②트랙(디스플레이): 하나 이상의 오디오 소스를 트랙에 할당할 수 있습니다. 인코더는 각 트랙과 연결되어 있어 특정 트랙을 제어할 수 있습니다. Hercules Stream 100 에는 8 개의 트랙이 있고, 두 페이지로 나됩니다.

③ 트랙 아이콘(표시): 트랙에 시각적 신호를 할당할 수 있습니다.

- Icon (아이콘): 기본적으로 트랙에 오디오 소스를 추가하면 아이콘이 자동으로 할당됩니다. 기본 아이콘을 아이콘 라이브러리의 다른 요소(미리 정의된 아이콘 또는 사용자가 추가한 아이콘)로 바끌 수 있습니다.

- Name (이름): 트랙의 이름을 지정할 수 있습니다. 해당 인코더를 사용하면 1.5 초 동안 텍스트 대신 트랙의 불룹 비율이 표시됩니다.

- 트랙 음소거: 기본적으로 아이콘에 빨간색 막대가 나타납니다.

사용자 정의 아이콘을 사용하는 경우 트랙이 음소거되면 OFF 상태 아이콘이 표시됩니다. ON 및 OFF 상태 아이콘을 정의하는 방법을 알아보려면 사용자 정의 아이콘 섹션을 참조하십시오.

- 비활성 오디오 소스: 트랙에 할당된 오디오 소스가 Windows 에서 비활성화되거나 인식되지 않으면 아이콘이 회색으로 표시됩니다.

④ VU 미터(디스플레이): 트랙의 오디오 신호 레벨을 표시합니다. 트랙이 음소거되면 VU 미터가 회색으로 표시됩니다.
⑤ 볼륨 막대(디스플레이): 트랙의 볼륨을 나타냅니다.
⑥ 인코더:

-인코더를 돌려 트렉의 볼륨을 조정합니다.

- 인코더를 눌러 트랙 사운드를 활성화 또는 비활성화합니다.

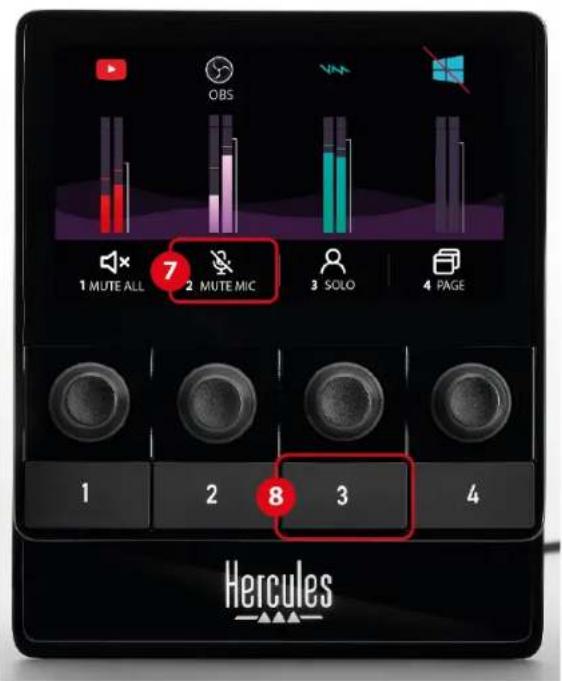

동작 제어

OBS 1 MUTE ALL 7 MUTE MIC 3 SOLO 4 PAGE 1 2 8 3 4 Hercules

⑦ 동작 아이콘(디스플레이): 해당 동작 버튼에 할당된 동작에 대한 시각적 신호를 추가할 수 있습니다.

- Icon (아이콘): 기본적으로, 동작 실행 시 아이콘은 회색 표시됩니다.

사용자 정의 아이콘을 사용하는 경우 동작이 실행될 때 OFF 상태 아이콘이 표시됩니다. ON 상태 아이콘과 OFF 상태 아이콘을 정의하는 방법을 알아보려면 사용자 정의 아이콘 섹션을 참조하십시오.

- Name (이름): 할당된 동작의 이름을 지정할 수 있습니다. 동작이 실행 중이면 텍스트가 회색으로 표시됩니다.

⑧ 동작 버튼: 이 버튼에 할당된 동작을 활성화 또는 비활성화할 수 있습니다.

동작 버튼의 상태는 LED 로 표시됩니다.

-LED 꺼짐:버튼에 동작이 할당되지 않았습니다.

-LED 켜짐:버튼에 동작이 할당되었습니다.

-LED 깜박임: 동작이 실행 중입니다.

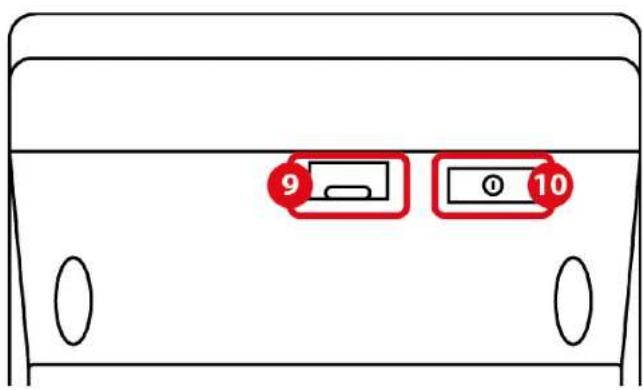

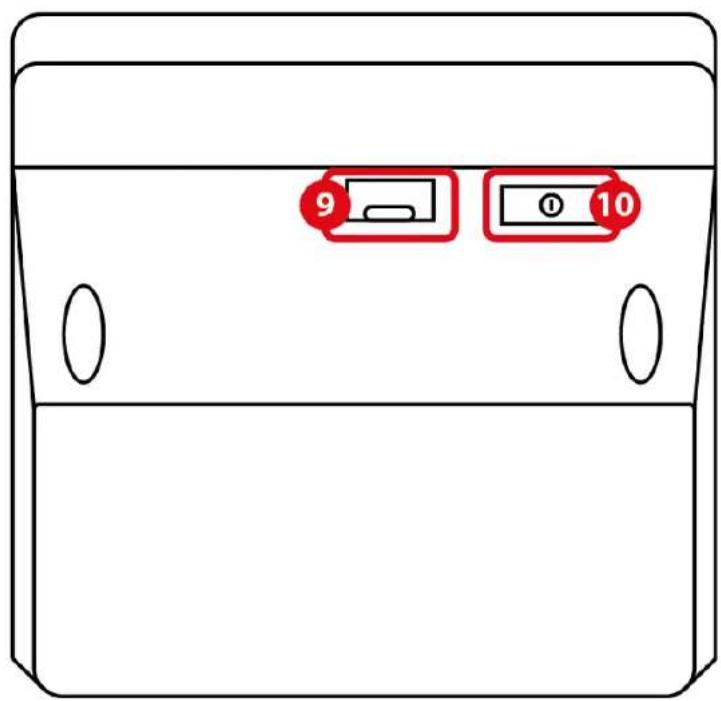

연결 포트 및 밝기 버튼

9 10

⑨ USB 커넥터: USB-A – USB-C 전원 케이블을 사용하여 Hercules Stream 100 을 컴퓨터에 연결할 수 있습니다.

⑩ 밝기 조정 버튼:

- 짧게 누르기: 화면 발기가 증가합니다. 광도가 최대로 설정된 경우 짧게 누르면 광도가 최소로 돌아갑니다.

- 길게 누르기: 오디오 기능을 끄지 않고 화면을 절전 모드로 전환합니다.

5. Hercules Stream Control

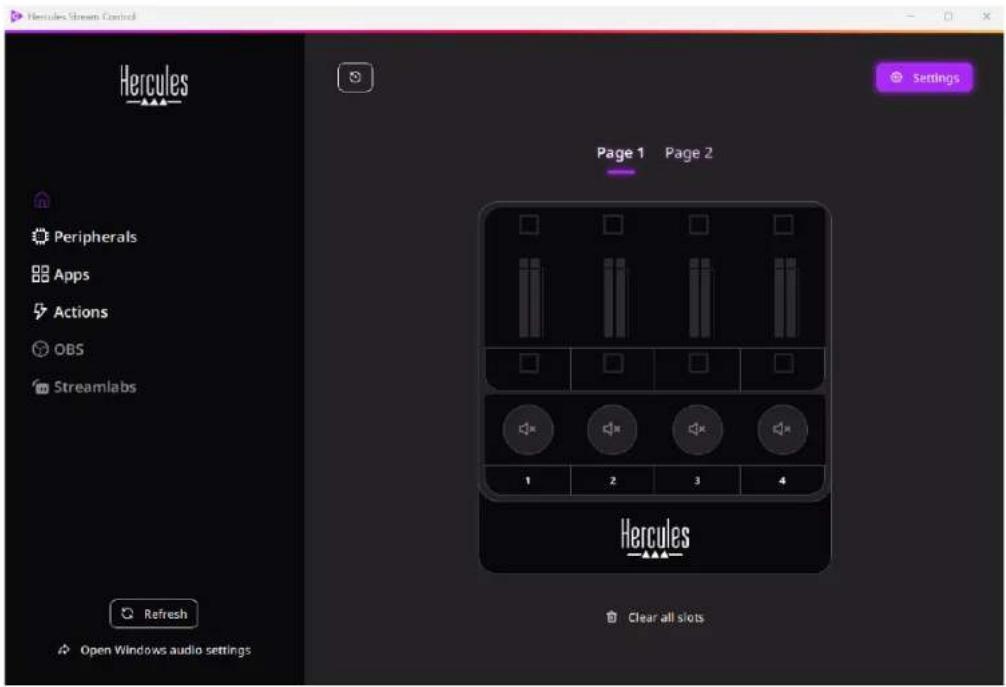

처음 실행하면 Hercules Stream Control 사용 방법을 보여주는 튜토리얼이 나타납니다. 튜토리얼을 다시 보려면 Settings (설정)과 Restart tutorial (튜토리얼 다시 시작)을 차례로 클릭합니다.

주요 기능

Peripherals (주변 장치)

Peripherals

The Peripherals ( 주변 장치) 메뉴에는 컴퓨터에 연결되어 있고 Windows 에서 인식되는 모든 오디오 장치가 나열됩니다. 이는 두 가지 범주로 분류됩니다.

- RECORDING (녹음): 오디오를 녹음할 수 있는 모든 장치(USB 마이크, 사운드 카드 등).

- PLAYBACK (재생): 오디오를 재생활 수 있는 모든 장치(스피커, 헤드폰, 사운드 카드).

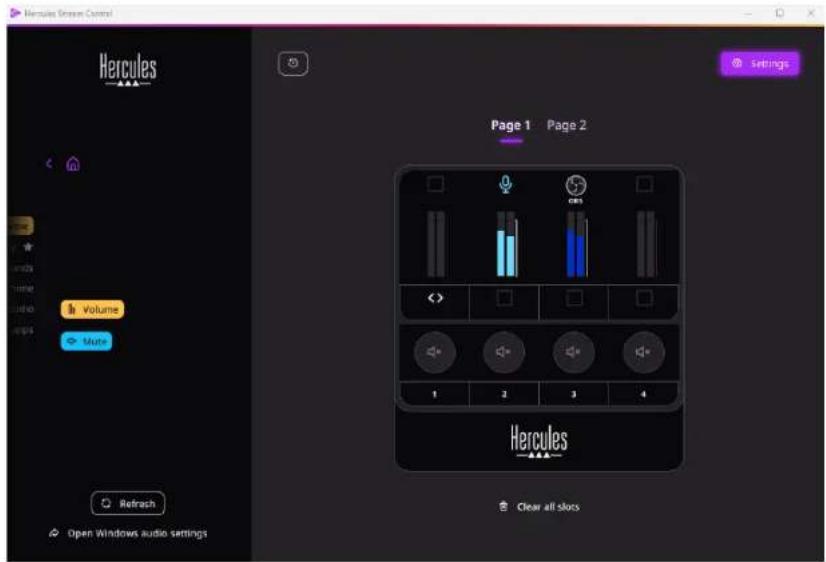

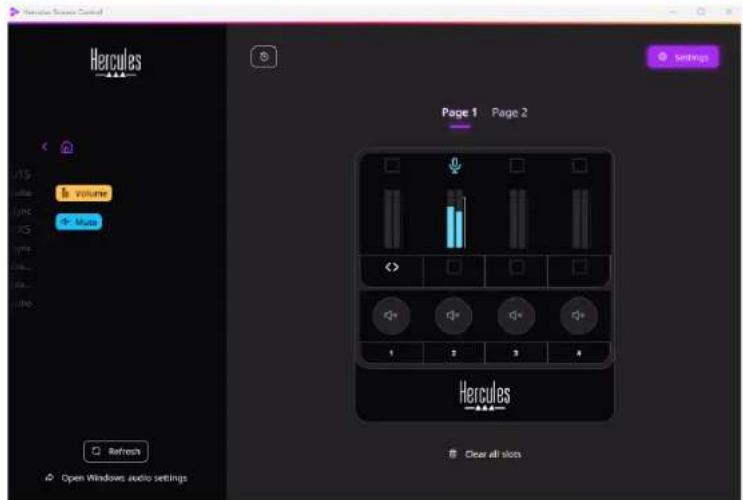

Hercules Stream 100 으로 장치를 제어하려면 다음 단계를 따르십시오:

1. 목록에서 장치를 클릭합니다.

2.두 개의 레이블이 표시됩니다.

○ Volume (볼륨): 볼륨을 조정할 수 있습니다.

Hercules Stream 100 이미지의 노란색으로 빛나는 영역에 라벨을-me끌어서

놓습니다. 해당 트랙에 해당하는 인코더를 사용하여 볼륨을 조정할 수 있습니다.

○ Mute (음소거): 사운드를 음소거할 수

있습니다.Hercules Stream 100 이미지의

파란색으로 빛나는 영역에 Mute 라벨을

끌어서 놓습니다. 해당 트랙에 해당하는

동작 버튼을 사용하여 사운드를 음소거할

수 있습니다.

1. 오른쪽에서 패널이 열립니다. 트랙이나 동작의 이름을 지정하거나, 아이콘을 지정하거나, VU 미터의 색상을 변경할 수 있습니다.

Apps (앱) 메뉴에는 사용자 컴퓨터에서 Windows 가인식한 오디오 스트림을 출력하는 모든 앱이 나열됩니다.

Hercules Stream 100 으로 앱을 제어하려면 다음 단계를 따르십시오:

1. 목록에서 앱을 클릭합니다. 할당하려는 앱이 목록에 없는 경우 해당 앱을 실행하고 필요한 경우 인터넷 브라우저 또는 음악 앱의 경우 미디어 파일을 재생합니다.

2.두 개의 레이省内 표시됩니다.

○ Volume (볼륨): 볼륨을 조정할 수 있습니다. Hercules Stream 100 이미지의 노란색으로 빛나는 영역에 라벨Volume 끌어서 놓습니다. 해당 트랙에 해당하는 인코더를 사용하여 볼륨을 조정할 수 있습니다.

○ Mute (음소거): 사운드를 음소거할 수 있습니다. Hercules Stream 100 이미지의 파란색으로 빛나는 영역에 Mute 라벨을 끌어서 놓습니다. 해당 트랙에 해당하는 동작 버튼을 사용하여 사운드를 음소거할 수 있습니다.

1. 오른쪽에서 패널이 열립니다. 트랙이나 동작의 이름을 지정하거나, 아이콘을 지정하거나, VU 미터의 색상을 변경할 수 있습니다.

Hercules Dream Control Volume Volume Refresh Open Windows audio settings Pages 1 Page 2 Hercules Clear all slots

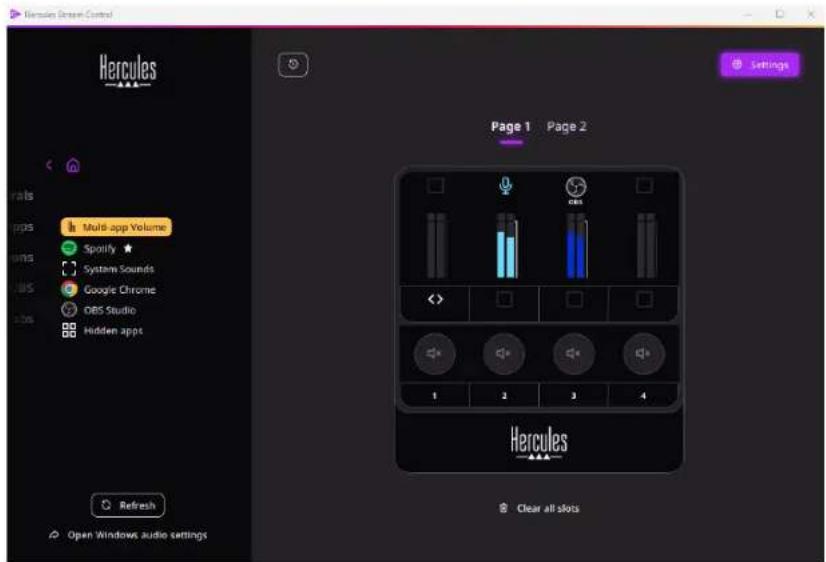

특정 기능:

- Multi-app Volume (다중 앱 볼륨): 단일 트랙에 여러 앱을 추가하고 단일 볼륨 노브를 통해 제어할 수 있습니다. Hercules Stream 100 이미지의 노란색으로 빛나는 영역에 Multi-app Volume 라벨을 끌어서 놓습니다. 오른쪽 패널에서 이 트랙에 그룹화하려는 앱을 선택합니다.

- ☆: 목록에 앱을 고정할 수 있습니다. 시작되지 않더라도 영구적으로 나타납니다.

- ⚫: 목록에서 앱을 숨길 수 있습니다. (숨겨진 앱) 하위 메뉴에만 표시됩니다.

Hercules Stream Control Page 1 Page 2 Mold app Volume Spotify ★ System Sounds Google Chrome OBS Studio Hidden apps Refresh Open Windows audio settings Clear all slots

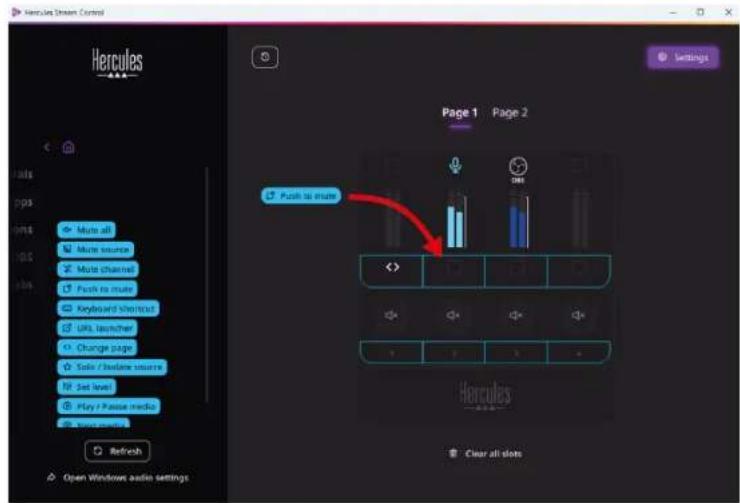

Actions (동작)

Actions (동작) 메뉴는 Hercules Stream 100 의 동작 버튼 1\~4 에 할당할 수 있는 모든 동작을 나열합니다.

동작을 할당하려면 Hercules Stream 100 이미지의 파란색으로 빛나는 영역에 라벨을 끌어서 놓기만 하면 됩니다.

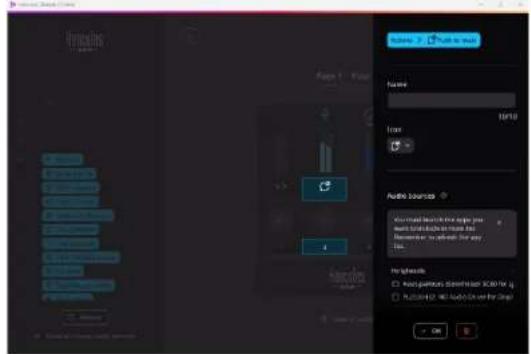

오른쪽 패널을 사용하면 동작에 이름과 아이콘을 할당하고 구성할 수 있습니다(동작을 구성할 수 있는 경우).

Mute all (모두 음소거): Windows 에서 인식되는 모든 오디오 소스를 음소거합니다.

Mute source (음소거 소스): 목록에서 선택한 모든 오디오 소스를 음소거합니다.

Mute channel (채널 음소거): 목록에서 선택한 모든 오디오 채널을 음소거합니다.

Push to mute (놀러서 음소거): 해당 동작 버튼을 누르고 있는 동안 목록에서 선택한 모든 오디오 소스를 음소거합니다.

Keyboard shortcut (키보드 단축키): 키보드 단축키를 실행합니다.

URL launcher (URL 실행기): 인터넷 페이지를 열고 입력한 URL 을 실행합니다.

Change page (페이지 변경): Hercules Stream 100 및 Hercules Stream Control 의 페이지를 변경합니다.

☆ Solo / Isolate source (솔로/소스 분리): 선택한 소스를 제외한 모든 오디오 소스를 음소거합니다.

Set level (레벨 설정): 선택한 오디오 소스 또는 트랙의 볼륨을 사전 설정된 레벨로 설정합니다.

© Play / Pause media (미디어 재생/일시 중지): 트랙을 재생하거나 일시 중지합니다.

⑧ Next media (다음 미디어): 재생 목록의 다음 미디어 트랙을 재생합니다.

© Previous media (이전 미디어): 재생 목록의 이전 미디어 트랙을 재생합니다.

맞춤 설정

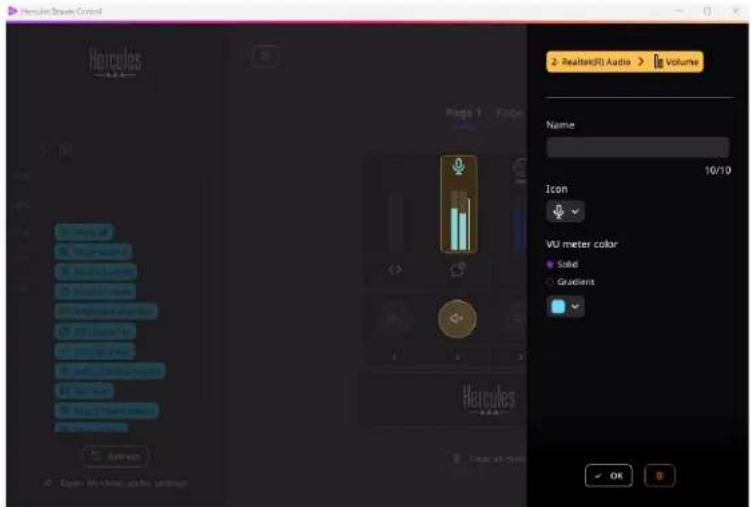

Hercules Stream 100 에 항목이 추가되면 Hercules Stream Control 앱 오른쪽에 항목의 다양한 기능을 추가하거나 수정할 수 있게 해주는 사용자 정의 및 구성 메뉴가 나타납니다.

Name (이름): 이름을 지정할 수 있습니다(최대 10 자, 대문자, 소문자 모두 허용).

Icon (아이콘): 아이콘을 지정할 수 있습니다. 사용자 정의 아이콘은 Graphics settings (그래픽 설정)에서 아이콘 라이브러리에 추가할 수 있습니다.

VU meter color (VU 미터 색상): VU 미터의 경우에만 VU 미터의 색상을 선택하고 단색 또는 그라데이션 레벨을 표시할 수 있습니다.

Hercules Stream Control Realtek(P) Audio > Volume Page 1 Fpage Name 10/10 Icon VU meter color Solid Gradient OK Open My phones audio

다른 필드나 특성을 완료하거나 수정하여 동작을 구성할 수 있습니다.

타사 앱

Hercules Stream Control 앱은 다양한 타사 앱에 연결하여 특정 요소를 제어할 수 있습니다.

타사 앱을 Hercules Stream Control 에 연결하는 방법을 알아보려면 Server access (서버 액세스) 섹션을 참조하십시오.

OBS

OBS

OBS 는 장면 시스템을 통해 여러 미디어 소스를 관리하기 위한 비디오 녹화 및 스트리밍 앱입니다.

OBS에서 오디오 볼륨 레벨 관리:

- General volume (일반 볼륨): OBS 앱의 일반 볼륨을 제어합니다. Hercules Stream 100 이미지의 노란색으로 빛나는 영역에 라벨을 끌어서 놓습니다.

- OBS 앱의 특정 트렉을 제어합니다.

두 개의 레이블이 표시됩니다.

○ Volume (볼륨): 볼륨을 조정할 수 있습니다. Hercules Stream 100 이미지의 노란색으로 빛나는 영역에 라벨volme 끌어서 놓습니다. 해당 트랙에 해당하는 인코더를 사용하여 볼륨을 조정할 수 있습니다.

○ Mute (음소거): 사운드를 음소거할 수 있습니다. Hercules Stream 100 이미지의 파란색으로 빛나는 영역에 Mute 라벨을 끌어서 놓습니다. 해당 트랙에 해당하는 동작 버튼을 사용하여 사운드를 음소거할 수 있습니다.

동작 할당

Hercules Stream 100 이미지의 파란색으로 빛나는 영역에 파란색 라벨을 끌어다 놓습니다. 해당 트랙에 해당하는 동작 버튼을 사용하여 동작을 시작할 수 있습니다.

-Play audio file (오디오 파일 재생): OBS 장면에서 오디오 파일을 선택하여 재생할 수 있습니다.

- Scene Switch (장면 전환): OBS 앱에서 이전에 생성한 장면을 선택하고 실행할 수 있습니다.

- Filter ON/OFF (필터 켜기/끄기): OBS 소스와 연결할 필터를 선택하고 활성화할 수 있습니다.

- Ⓑ Toggle recording (녹화 전환): OBS 앱을 통해 오디오/비디오 스트림 녹화를 시작 및 중지할 수 있습니다.

- ▷ Start/stop streaming (스트리밍 시작/중지): OBS 앱을 통해 라이브 스트리밍을 시작하고 중지할 수 있습니다.

Streamlabs

Streamlabs 는 장면 시스템을 통해 여러 미디어 소스를 관리하기 위한 비디오 녹화 및 스트리밍 열입니다.

Streamlabs 에서 오디오 볼륨 레벨 관리:

- General volume (일반 볼륨): Streamlabs 앱의 일반 볼륨을 제어합니다. Hercules Stream 100 이미지의 노란색으로 빛나는 영역에 라벨을 끌어서 놓습니다.

- Streamlabs 앱의 특정 트렉을 제어합니다.

두 개의 레이블이 표시됩니다.

Volume (볼륨): 볼륨을 조정할 수 있습니다. Hercules Stream 100 이미지의 노란색으로 빛나는 영역에 라벨음에 끌어서 놓습니다. 해당 트랙에 해당하는 인코더를 사용하여 볼륨을 조정할 수 있습니다.

○ Mute (음소거): 소리를 음소거합니다. Hercules Stream 100 이미지의 파란색으로 빛나는 영역에 Mute 라벨을 끌어서 놓습니다. 해당 트렉에 해당하는 동작 버튼을 사용하여 사운드를 음소거할 수 있습니다.

동작 할당

Hercules Stream 100 이미지의 파란색으로 빛나는 영역에 파란색 라벨을 끌어다 놓습니다. 해당 트랙에 해당하는 동작 버튼을 사용하여 동작을 시작할 수 있습니다.

• Scene Switch (장면 전환): Streamlabs 앱에서 이전에 생성한 장면을 선택할 수 있습니다.
• Ⓑ Toggle recording (녹화 전환): Streamlabs 앱을 통해 오디오/비디오 스트럼 녹화를 시작 및 중지할 수 있습니다.
• ▷ Start/stop streaming (스트리밍 시작/중지): Streamlabs 앱을 통해 라이브 스트리밍을 시작하고 중지할 수 있습니다.

Settings (설정)

Settings (설정) 메뉴로 Hercules Stream Control 앱을 구성할 수 있습니다.

General settings (일반 설정)

이 하위 메뉴로 다음 기능을 수행할 수 있습니다:

- 앱의 언어 선택

- 튜토리얼 다시 시청

- Hercules Stream Control 입 및 Hercules

Stream 100 펌웨어 업데이트

-법률 정보에 대한 액세스 링크.

Graphic settings (그래픽 설정)

이 하위 메뉴로 다음 기능을 수행할 수 있습니다:

- VU 미터와 동작 영역의 모양 변경

-아이콘을 추가하고 ON/OFF 상태 아이콘 정의(지원

형식: .jpeg, .png 및 .svg; 크기: 32 x 32 픽셀(아이콘),

480×272픽셀(배경))

-배경 추가 및 변경.

사용자 정의 아이콘:

기본적으로 Hercules Stream Control 에서 제안한 아이콘을 사용하면 동작이 트리거될 때 동작 아이콘이 회색으로 표시되고 트랙이 음소거되면 트랙 아이콘에 줄이 그어집니다.

동작 또는 트랙의 상태에 따라 표시할 아이콘을 정의할 수 있습니다.

- 동작이 실행되지 않음/트랙 재생:ON 상태 아이콘;

- 동작 진행 중/트랙 음소거됨:OFF 상태 아이콘.

ON/OFF 상태 아이콘을 설정하려면:

- My icon library (내 아이콘 라이브러리)에서 Add new custom icon (새 사용자 정의 아이콘 추가)를 클릭합니다.

- 이미지를 선택합니다. 이 이미지는 ON 상태 아이콘이 됩니다.

- OFF 상태 아이콘을 설정하려면 2을 클릭합니다.

- Edit icon (아이콘 편집) 창에서 Add OFF state (OFF 상태 추가)를 클릭한 후 + 클릭하여 이미지를 선택합니다.

- Save (저장)를 클릭합니다.

이미지는 .jpeg, .png 또는 .svg 형식이어야 하며 크기는 32 x 32 픽셀이어야 합니다.

Server access (서버 액세스)

이 하위 메뉴를 사용하면 타사 앱을 Hercules Stream Control에 연결할 수 있습니다.

OBS:

1. OBS 를 Hercules Stream Control 에 연결하려면 OBS 앱을 엽니다.
2. 도구 탱에서 WebSocket 서버 설정을 선택합니다.
3. 플러그인 설정에서 WebSocket 서버 활성화를 선택합니다.
   4.서버 설정:

○ 서버 포트 상자에 "4455"를 입력합니다.
○ 인증 기능 사용를 선택합니다.
◦ 서버 비밀번호 상자에서 서버 비밀번호를 설정합니다.

1. 적용을 클릭한 다음 확인을 클릭합니다.

2. Hercules Stream Control 의 OBS Access (OBS 액세스) 섹션에서 Server Port (서버 포트) 및 Server password (서버 비밀번호)를 OBS 에서와 같은 번호와 비밀번호를 입력합니다.

3. Save (저장)를 클릭합니다.

Streamlabs:

1. Streamlabs 를 Hercules Stream Control 에 연결하려면 Streamlabs 앱을 엽니다.
   2.설정을 열려면 왼쪽 하단 메뉴에서 ☐을 클릭합니다.
   3.원격 제어 메뉴를 선택합니다.
2. Click to reveal (클릭하여 공개)를 클릭하여 QR 코드를 표시한 후 세부정보 표시를 클릭합니다.
3. API 토큰을 복사합니다.
4. Hercules Stream Control 의 Streamlabs Access (Streamlabs 액세스) 섹션에서 Port (포트)에 Streamlabs 에서와 같이 동일한 숫자를 입력하고 API token (API 토큰)에 API 토큰을 붙여 넣습니다.
5. Save (저장)를 클릭합니다.
