用户手册 SG 44 Kärcher

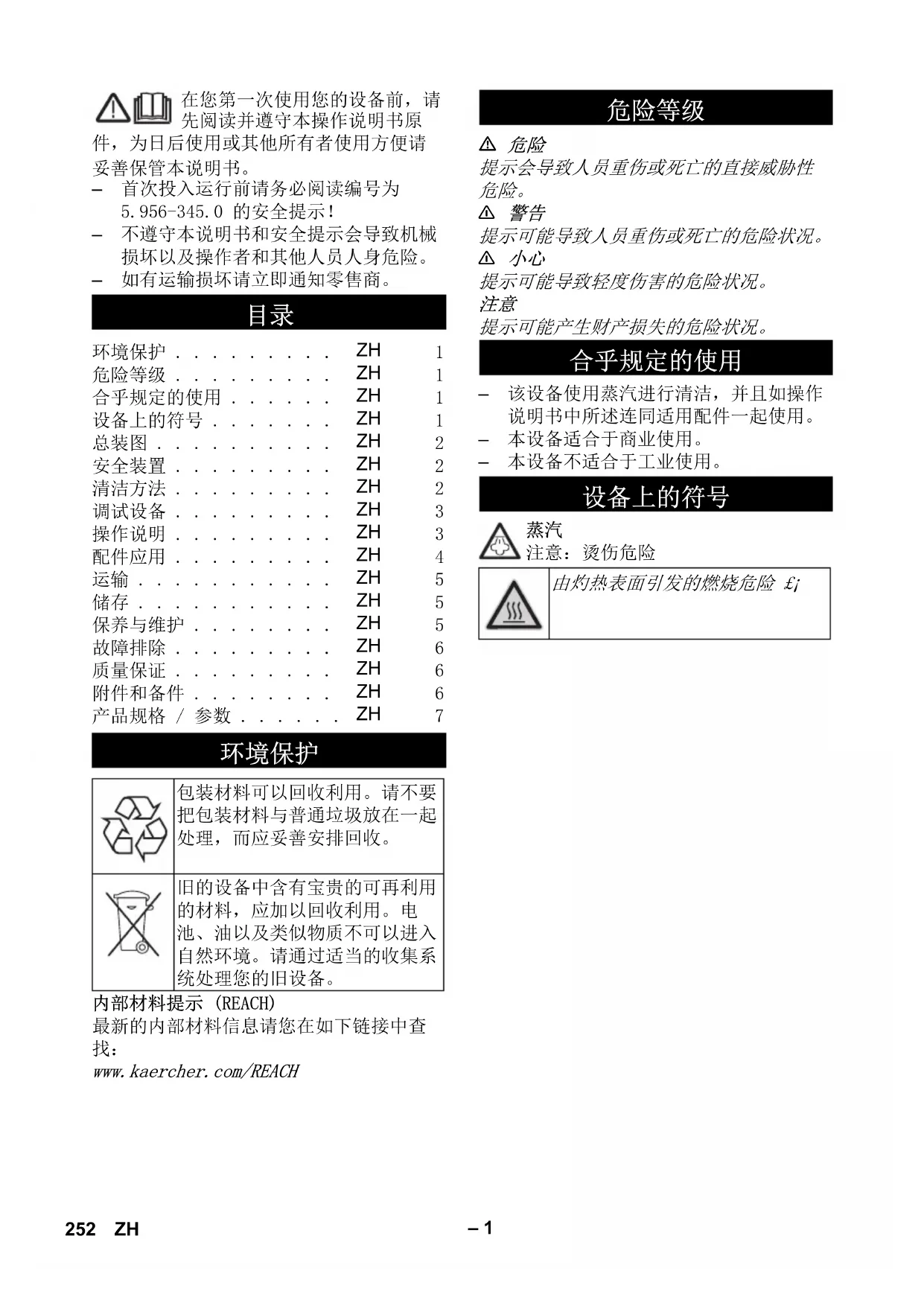

在您第一次使用您的设备前，请先阅读并遵守本操作说明书原

件，为日后使用或其他所有者使用方便请妥善保管本说明书。

首次投入运行前请务必阅读编号为
5.956-345.0的安全提示！
不遵守本说明书和安全提示会导致机械损坏以及操作者和其他人员人身危险。
如有运输损坏请立即通知零售商。

目录

环境保护. ZH 1

危险等级 ZH 1

合乎规定的使用. . . . . ZH 1

设备上的符号. ZH 1

总装图. ZH 2

安全装置. ZH 2

清洁方法. ZH 2

调试设备. ZH 3

操作说明. ZH 3

配件应用 ZH 4

运输 5

储存 ZH 5

保养与维护. ZH 5

故障排除 ZH 6

质量保证. ZH 6

附件和备件. ZH 6

产品规格/参数. ZH 7

环境保护

包装材料可以回收利用。请不要把包装材料与普通垃圾放在一起处理，而应妥善安排回收。

旧的设备中含有宝贵的可再利用的材料，应加以回收利用。电池、油以及类似物质不可以进入自然环境。请通过适当的收集系统处理您的旧设备。

内部材料提示 (REACH)

最新的内部材料信息请您在如下链接中查找：

提示会导致人员重伤或死亡的直接威胁性危险。

警告

提示可能导致人员重伤或死亡的危险状况。

小心

提示可能导致轻度伤害的危险状况。

注意

提示可能产生财产损失的危险状况。

合乎规定的使用

• 该设备使用蒸汽进行清洁，并且如操作说明书中所述连同适用配件一起使用。
• 本设备适合于商业使用。
• 本设备不适合于工业使用。

设备上的符号

蒸汽

注意：烫伤危险

由灼热表面引发的燃烧危险 _i

总装图

设备元件

图A

1 安全封盖（蒸汽发生器）
2 操作区
3 蒸汽软管
4复位按钮 （除垢）
5 蒸汽开关
6 附件箱
7 设备插座的护盖
8 蒸汽插头
9 手柄
10 电线挂钩
11 外罩
12 容器封盖 （净水箱）
13 厚绒布覆盖物
14加水漏斗
15 人工刷
16 窗户喷嘴 （特殊配件）
17 电源线
18 固定卡箍
19 带刷毛的地板喷嘴
20地板清洁布 （带刷毛的地板喷嘴）
21 圆形刷
22 强力喷嘴 （红色）
23加长杆
24 带薄板的地板喷嘴
25点射喷嘴（120mm）
26点射喷嘴（180mm）
27地板清洁布 （带薄板的地板喷嘴）
28 锁定钮
29加长管
30锁定装置（儿童安全装置）
31 蒸汽枪

操作区

图B

1净水箱泵的开关
2加热器指示灯 （黄色）
3 蒸汽发生器缺水指示灯 （红色）
4 温度显示
5 VAPOHYDRO调节的旋钮
6 蒸汽量调节的旋钮
7 工作温度范围
8 除垢指示灯 （白色）
9净水箱缺水指示灯 （红色）
10加热器开关（接通/关闭）

颜色标识

• 用于清洗过程的操作元件为黄色。
• 用于保养和服务的操作元件为浅灰色。

安全装置

安全装置用于保护使用者，不得令其失效或不让其发挥功能。

压力调节器

压力调节器在运行期间尽可能保持蒸发器压力的稳定。加热器在达到蒸发器最大工作压力时关闭，在蒸汽取用使蒸发器压力下降时重新打开。

缺水恒温器

如果蒸发器中的水即将用完，则加热器上的温度升高。缺水恒温器将关断加热器并且“缺水”指示器亮红灯。要防止重新接通加热器，直到蒸发器已冷却或重新加满为止。

安全恒温器

如果缺水恒温器失灵并过度加热设备，则安全恒温器将关闭该设备。
如需将安全恒温器复位，请联系相关KARCHER 客户服务部门。

安全封盖

• 安全封盖将蒸发器封闭，保持现有蒸汽压力。如果压力调节器损坏并且蒸发器中超压，则安全封盖中的超压阀打开并且蒸汽通过封盖向外溢出。
  设备重新调试前请联系KARCHER客户服务部门。

清洁方法

织物出新

处理设备前，总是检查隐蔽位置上的织物是否适合进行清洁：首先蒸湿织物，再对其进行干燥，最后检查织物的颜色和形状是否发生变化。

清洁喷涂或喷漆面

清洁涂漆或带有塑料涂层的表面（例如厨房或卧室家具、门、木质地板、漆布）时，涂在物体表面的蜡、家具抛光剂、塑料涂层或者油漆可能会溶解脱落，也有可能导致斑痕。在清洁此类表面时，将一块布略微蒸湿并用其擦拭该表面。

玻璃的清洗

在特别低温的季节时预热窗玻璃。为此，按照约 50~cm 的距离给整个玻璃表面喷蒸汽。如此避免可能导致玻璃破碎的表面张力。

调试设备

装配附件

翻开设备插座的护盖并将蒸汽插头牢固地插入到设备中。此时，必须将插头的鼻端卡在设备插座护盖上。
连接配件（地板喷嘴、手持式喷嘴或点射喷嘴）与蒸汽喷枪。相互挤压零件，直到锁定钮卡在蒸汽喷枪上。
在需要时使用延长管。相互挤压零件，直到各个锁定钮卡入为止。
按下锁定钮，以分开配件。

加水

提示：可以使用蒸馏水（不形成水垢），但是可导致蒸发器更快地磨损，因此不建议使用。

检查安全封盖是否牢固。
从净水箱上拧下容器封盖。
将加水漏斗插在净水箱上并通过旋转卡入。
将最多2升的自来水加入到净水箱中。

警告

不使用清洁剂。
解锁并取下加水漏斗。
将容器封盖螺接在净水箱上。

操作说明

温度显示

温度显示显示是否在正确的温度范围（工作温度范围）内工作。

打开蒸汽清洗机

插上电源插头。
用净水箱泵开关和加热器开关接通设备。指示灯亮起。

提示：只在加热时蒸汽插头已连接在设备上时，可提供满加热功率。

如果“加热器”指示灯熄灭，则系统准备就绪。

提示：在接通状态下，不能竖立设备。否则，加热器将在短时后自动关断并且“缺水”指示灯亮红灯。

在开关上关闭用于运输设备的加热器。
按下蒸汽开关，蒸汽溢出。始终首先将蒸汽喷枪对准清洁布，直到蒸汽均匀流出。
- 在使用时始终重新接通加热器（指示器亮黄灯），以保持蒸发器中的压力。
如果在无水时接通设备，则“加热器”指示灯首先亮黄灯，直到缺水恒温器关闭加热器为止。然后“缺水”指示灯亮红灯。

蒸汽量调节

在用标准配件工作时，用设备上的旋钮调节蒸汽量。

提示：如果已将蒸汽量调节设置为小量，则在松开蒸汽开关后可能短时仍溢出蒸汽，直到蒸汽软管中的压力消除为止。也可以更快速地消除该压力，方法是短时将蒸汽量调节调为大量。

用旋钮进行 VAPOHYDRO 调节

• 在湿润区域中可以冲去脏污，代替用清洁布吸干。为此，用VAPOHYDRO调节的旋钮设置蒸汽的湿度。蒸汽的湿度越高，即蒸汽束中含的水分越多，则冲洗效果越好。如果逆时针将旋钮调至最大量 (+) ，则将溢出热水射束，冲洗效果最好。
• 建议 VAPOHDYRO 例如结合点射喷嘴使用清洁浴室。
• 在用清洁布（地板喷嘴、手持式喷嘴）工作时，顺时针将 VAPOHYDRO 调节的旋钮调至最小量（-），以保持蒸汽束中尽量少的水分。以此改善蒸汽的脏污溶解力。

提示：如果逆时针将 VAPOHYDRO 调节的旋钮调至最大量 (+)，可更快排空蒸发器。

重新加水

提示：如果净水箱中的水用完，则发出提示音并且“净水箱缺水”指示灯亮红灯。

用加水漏斗将最多2升的自来水加入净水箱中。

如果“加热器”指示灯熄灭，则系统准备就绪。

提示：如果泵在满净水箱时不能输送水，则必须给蒸发器除垢。

卸下附件

危险

存在灼伤危险！分离配件时热水可能滴出！在蒸汽流出时绝不能分离配件。

关闭蒸汽清洗机

在开关上关闭设备。
向下翻设备插头的护盖并将蒸汽插头从设备上拔下。
电源插头从插座上拔出。

提示：设备中可能有剩余的水。

设备储存

将手持式喷嘴、点射喷嘴和小零件放入配件箱中。
在设备竖立时，将电源线缠绕在电缆挂钩上。
单独地将延长管插入到设备底部的槽中。

提示：始终让毛刷冷取下来，以避免毛刷的变形。

配件应用

提示：处于所需的清洁平面上的残余清洁剂或护理液，可在蒸汽清洁中产生黏状物，该黏状物在多次使用后消失。

蒸汽枪

不带配件的蒸汽喷枪的应用示例：

• 去除悬挂衣服上的气味和皱褶，方法是距离10-20厘米向衣服喷蒸汽。
• 给植物除尘。在此保持 20 - 40 ~cm 的距离。
• 湿除尘，方法是短时给清洁布喷蒸汽并用其擦拭家具。

单喷嘴

吸嘴越靠近脏污位置，清洁效果就越好，因为蒸汽直接喷出时的温度和压力最大。
- 带不同套筒的点射喷嘴适用于清洁难以够到的位置，例如角落、接缝等，百叶窗、中央供暖、厕所、不锈钢、窗户、镜子、水龙头、涂层和搪瓷表面、溶解污渍。
压力喷嘴可提高蒸汽的排气速度。因此，压力喷嘴十分适合清洗特别顽固的脏污、吹洗角落和缝隙等。

提示：圆形毛刷不适合于清洁敏感的表面。

地板喷嘴

带刷毛的地板喷嘴

• 用于摩擦清洁顽固的污垢。
  适合于所有可冲洗的墙壁和底板材料，例如石板地面、瓷砖和PVC地板。缓慢地在严重污染的表面上工作，以此蒸汽可更长时间地作用于脏污。

带薄板的地板喷嘴

• 用于卫生清洁光滑表面，因为具有更高的表面温度。
  为了卫生的清洁效果，以最大 30~cm / s 的工作速度直接在硬表面上喷蒸汽。此外，将VAPOHYDRO设置为最小档和将蒸汽压力设置为最大挡。

使用地板清洁布

定期翻转和更换地板清洁布，以改善脏污的吸收。

安装地板抹布于地板喷嘴上。

1折叠地板抹布，将地板喷嘴放到其顶部。
2 打开固定夹。
3 将抹布端部放入开口处。
4卡住固定夹。

心

不要将指头放入固定夹之间。

人工刷

适合于可冲洗的小表面、淋浴间、镜子或家具套料。

请将毛巾套拉到手持式喷嘴上。

窗户喷嘴 （特殊配件）

订货号：4.130-115.0

从大约20厘米的距离上将蒸汽均匀喷到玻璃面上。
关闭蒸汽供给。
使用橡皮嘴，自上而下在玻璃面上一道一道地刷。
在每道之后擦干橡皮嘴和窗户底边。

壁纸溶解器 （特殊配件）

订货号：2.863-076.0

通过壁纸溶解器，可将蒸汽清洁器用于清除壁纸。

将壁纸溶解器完全放在壁纸的边缘上并用喷射蒸汽，直到完全湿透为止（约10秒）。
在不关闭的情况下移动壁纸溶解器。用刮刀铲起已溶解的壁纸并从墙上揭下。在木片壁纸时，蒸汽可能无法穿透壁纸。在该情况下，建议用针辊进行预处理。

运输

心

受伤和损坏危险！运输时要注意设备的重量。

在短路段上运输：关闭加热器、竖立放置设备、抓住设备的提手和延长管搬运。
用车辆进行运输时，根据各适用准则确保设备不会滑倒和倾覆。

储存

小心

受伤和损坏危险！存放时要注意设备的重量。

该设备只能存放在室内。

保养与维护

危险

进行保养作业前总是要拔出电源插头，并冷却蒸汽清洗机。

冲洗蒸发器

图C

最晚给蒸发器每加5次水后冲洗蒸汽清洁器的蒸发器。

给蒸发器加水并使劲摇动。这样可以溶解残留于蒸发器底部的石灰结垢。
倒出水。

蒸发器除垢

为了清除粘固在蒸发器壁上的水垢，我们建议使用KARCHER生物除垢剂RM511清洁蒸发器。KARCHER生物除垢剂RM511是柠檬酸基产品，可完全生物降解。

注意

仅使用KARCHER批准的产品以排除任何蒸汽清洗机的损坏。

电源插头从插座上拔出。
将水完全从蒸发器中清空。
通过不断的搅拌在2升热水中完全溶解两袋除垢剂。
将除垢剂熔液加入蒸发器中并且让其作用约8个小时。

△危险

在除垢过程时不要将安全封盖螺接在设备上。只要蒸发器内仍有除垢剂，则不得使用设备。

倒出除垢剂熔液。用冷水至少冲洗蒸发器两次，以确保设备中不再有残留物。
开启设备。
按下复位按钮，直到“除垢”指示灯熄灭为止。

设备现在重新准备就绪。在大约50个工作小时后，“除垢”指示灯显示下一次所需的除垢。

提示：绝不能将除垢剂熔液加入净水箱中，因为这将导致泵损坏。

更换过滤器

图D

在使用脏水时，可能堵住过滤器。这可通过泵特别长的运行时间或完全丧失功能感觉到。

更换过滤器。

故障排除

危险

进行保养作业前总是要拔出电源插头，并冷却蒸汽清洗机。

危险

只允许指定客户服务人员进行维修。

“缺水”指示灯亮红灯

重新加水。

“除垢”指示灯亮白灯

设备除垢。

客户服务人员

如无法排除故障，则必须送客户服务部检修设备。

质量保证

我们的主管销售公司所发布的质量保证条件每个国家均适用。在质量保证期内，您的附件一旦发生意外故障，只要是材料或制造缺陷，我们都将免费排除。如属质量保证情况，请凭发票联系贵方经销商或就近联系获得授权的客户服务点。

附件和备件

只使用原厂配件和备件，它们能保证设备的安全和无故障运行。

有关配件和备件的信息请登录

www.kaercher.com。

特殊附属配件

只允许使用制造商许可的特殊配件。

名称 零件号
生物除垢剂 RM 511 (3x 100g 粉末)	6.290-239.0
推车 6.962-239.0
带黄铜刷的刷环套件 2.863-075.0
刷环套件 2.863-077.0
超细纤维布 6.905-921.0

产品规格 / 参数

电源连接
电源电压 伏 220-240
频率 赫兹 1~50-60
蒸汽喷枪中的压力 伏 24
防护等级 -- IPX4
保护等级 -- I
功率参数
加热功率 瓦 2300
泵	瓦	50
最大工作压力 MPa (bar) 0.4 (4.0)
允许的工作压力 MPa (bar) 0.6 (6.0)
最高工作温度 °C 145
每升水的加热时间 分钟 约 4.5
蒸汽量 (最大) g/min 82
尺寸和重量
典型运行重量 千克 8.0
加水量 1 4.0
充气容量 1 2.0
蒸发器容量	1	2.4
长度x 宽度 x 高度毫米 475 x 320 x 275

电源线	II05VV-F 3x1,0 mm²
	零件号	电线长度
EU	6.647-757.0	7.5 m
GB	6.647-831.0	7.5 m
CH	6.647-832.0	7.5 m
电源线	H07RN-F 3x1,5 mm²
	零件号	电线长度
CN	6.650-597.0	7.5 m
