HƯỚNG DẪN NGƯỜI DÙNG HGS 85/80 Professional BOSCH

Tiếng Việt Trang 294

303 عربىFacebookة

۴۲۱ فارسی ۳۱۱

CE/UKCA.

1/i

(1) (2) (3) BOSCH ① ② ③ ④

4

A

(7) (6) (1) (5) (4) (2) (9) (8) min. 12 Nm

B

(10) (11) (12) (13) L1 52 12 L2 L3 62 (14)

C

(15) (14) Ø 14,0-16,5 Ø 11,5-14,0 Ø 9,5-11,5 Ø 7,0-9,5

Deutsch

Sicherheitshinweise

Hướng dẫn an toàn chung cho dụng cụ điện

CẢNH BÁO

Hãy đọc toàn bộ các cảnh báo an toàn, hướng dẫn,

hình ảnh và thông số kỹ thuật được cung cấp cho dụng cụ điện cấm tay này. Không tuân thủ mọi hướng dẫn được liệt kê dưới đây có thể bị điện giật, gây cháy và /hay bị thương tật nghiêm trọng.

Hãy giữ tất cả tài liệu về cảnh báo và hướng dẫn để tham khảo về sau.

Thuật ngữ "dụng cụ điện cẩm tay" trong phần cảnh báo là để cập đến sự sử dụng dụng cụ điện cẩm tay của bạn, loại sử dụng điện nguồn (có dây cẩm điện) hay vận hành bằng pin (không dây cẩm điện).

Khu vực làm việc an toàn

▶ Giữ nơi làm việc sạch và đủ ánh sáng. Nơi làm việc bùa bôn và tối tắm dễ gây ra tai nạn.

▶ Không vận hành dụng cụ điện cấm tay trong môi trường dễ gây nó, chẩn hạn như nơi có chất lỏng dễ cháy, khí đốt hay rác. Dụng cụ điện cấm tay tạo ra các tia lửa nên có thể làm rác bén cháy hay bốc khói.

▶ Không để trẻ em hay người đến xem đúng gần khi vận hành dụng cụ điện cấm tay. Sự phân tâm có thể gây ra sự mất điều khiển.

An toàn về điện

Phích cắm của dụng cụ điện cấm tay phải thích hợp với ố cấm. Không bao giờ được cải biến lại phích cấm dưới mọi hình thức. Không được sử dụng phích tiếp hợp nối tiếp đất (đây mát). Phích cắm nguyên bán và ố cấm đúng loại sẽ làm giảm nguy cơ bị điện giụt.

Tránh không để thân thể tiếp xúc với đất hay các vật có bề mặt tiếp đất như đường ống, lò sưởi, hàng rào và tủ lạnh. Có nhiều nguy cơ bị điện giật hơn nếu cơ thể bạn bị tiếp hay nổi đất.

Không được để dụng cụ điện cấm tay ngoài mưa hay ở tình trạng ẩm ướt. Nước vào máy sẽ làm tăng nguy cơ bị điện giật.

Không được làm dụng dây dẫn điện. Không bao giờ được nằm dây dẫn để xách, kéo hay rút phích cấm dụng cụ điện cấm tay. Không để dây gần nơi có nhiệt độ cao, dấu nhớt, vật nhọn bên và bộ phận chuyển động. Làm hóng hay cuộn rối dây dẫn làm tăng nguy cơ bị điện giật.

▶ Khi sử dụng dụng cụ điện cấm tay ngoài trời, dùng dây nối thích hợp cho việc sử dụng ngoài trời. Sử dụng dây nối thích hợp cho việc sử dụng ngoài trời làm giảm nguy cơ bị điện giật.

▶ Nếu việc sử dụng dụng cụ điện cấm tay ở nơi ẩm ướt là không thể tránh được, dùng thiết bị ngắt mạch tự động (RCD) bảo vệ nguồn. Sử dụng thiết bị ngắt mạch tự động RCD làm giảm nguy cơ bị diện giut.

An toàn cá nhân

▶ Hấy tỉnh táo, biết rõ mình đang làm gì và hấy sử dụng ý thức khi vận hành dụng cụ điện cấm tay. Không sử dụng dụng cụ điện cấm tay khi đang một môi hay đang bị tác động do chất gây nghiện, rượu hay được phẩm gây ra. Một thoáng mất tập trung khi đang vận hành dụng cụ điện cấm tay có thể gây thương tích nghiêm trọng cho bản thân.
▶ Sử dụng trang bị bảo hộ cá nhân. Luôn luôn deo kính bảo vệ mất. Trang bị bảo hộ như khẩu trang, giày chống trọt, nón bảo hộ, hay dụng cụ bảo vệ tai khi được sử dụng đúng nơi đúng chỗ sẽ làm giảm nguy cơ thương tật cho bản thân.
▶ Phòng tránh máy khởi động bất ngò. Bảo đảm công tắc máy ở vị trí tất trước khi cắm vào nguồn điện và/hay lắp pin vào, khi nhắc máy lên hay khi mang xác máy. Ngáng ngón tay vào công tắc máy để xách hay kích hoạt dụng cụ điện cấm tay khi công tắc ở vị trí mở dễ dẫn đến tai nạn.
▶ Lấy mọi chia hay khóa điều chỉnh ra trước khi mở điện dụng cụ điện cấm tay. Khóa hay chia còn gắn dính vào bộ phận quay của dụng cụ điện cấm tay có thể gây thương tích cho bản thân.
▶ Không rốn người. Luôn luôn giữ tư thế đúng thích hợp và thẳng bằng. Điều này tạo cho việc điều khiển dụng cụ điện cấm tay tốt hơn trong mọi tình huống bắt ngờ.
Trang phục thích hợp. Không mặc quân áo rộng lùng thùng hay mang trang sức. Giữ tóc và quân áo xa khởi các bộ phận chuyển động. Quản áo rộng lùng thùng, đô trang sức hay tóc dài có thể bị cuốn vào các bộ phận chuyển động.
▶ Nếu có các thiết bị đi kèm để nối máy hút bụi và các phụ kiện khác, bảo đảm các thiết bị này được nối và sử dụng tốt. Việc sử dụng các thiết bị gom hút bụi có thể làm giảm các độc hại liên quan đến bụi gây ra.
▶ Không để thói quen do sử dụng thường xuyên dụng cụ khiến bạn trở nên chủ quan và bỏ qua các quy định an toàn dụng cụ. Một hành vi bất căn có thể gây ra thường tích nghiêm trọng chỉ trong tích tắc.

Sử dụng và bảo dưỡng dụng cụ điện cấm tay

▶ Không được ép máy. Sử dụng dụng cụ điện cẩm tay đúng loại theo đúng ứng dụng của bạn. Dùng cụ điện cẩm tay đúng chức năng sẽ

làm việc tốt và an toàn hơn theo đúng tiến độ mà máy được thiết kế.

Không sử dụng dụng cụ điện cấm tay nếu như công tắc không tất và mở được. Bất kỳ dụng cụ điện cấm tay nào mà không thể điều khiển được bằng công tắc là nguy hiểm và phải được sửa chữa.
Rút phích cấm ra khởi nguồn điện và/hay pin ra khởi dụng cụ điện cấm tay nếu có thể tháo được, trước khi tiến hành bắt kỳ điều chỉnh nào, thay phụ kiện, hay cắt dụng cụ điện cấm tay. Các biện pháp ngăn ngừa như vậy làm giảm nguy cơ dụng cụ điện cấm tay khởi động bắt ngờ.
Cắt giữ dụng cụ điện cấm tay không dùng tới nơi trẻ em không lấy được và không cho người chưa từng biết dụng cụ điện cấm tay hay các hướng dẫn này sử dụng dụng cụ điện cấm tay. Dụng cụ điện cấm tay nguy hiểm khi ở trong tay người chưa được chỉ cách sử dụng.
Bảo quản dụng cụ điện cấm tay và các phụ kiện. Kiểm tra xem các bộ phận chuyên động có bị sai lệch hay ket, các bộ phận bị rạn nứt và các tỉnh trạng khác có thể ảnh hưởng đến sự vận hành của máy. Nếu bị hư hỏng, phải sửa chữa máy trước khi sử dụng. Nhiều tai nạn xảy ra do bảo quản dụng cụ điện cấm tay tối.
▶ Giữ các dụng cụ cắt bén và sạch. Bảo quản đúng cách các dụng cụ cắt có cạnh cắt bén làm giảm khả năng bị kẹt và dễ điều khiển hơn.
▶ Sử dụng dụng cụ điện cấm tay, phụ kiện, dấu cài v. v., đúng theo các chỉ dẫn này, hãy lưu ý đến điều kiện làm việc và công việc phải thực hiện. Sự sử dụng dụng cụ điện cấm tay khác với mục đích thiết kế có thể tạo nên tình huống nguy hiểm.
Giữ tay cấm và bề mặt nằm luôn khô ráo, sạch sẽ và không dính dấu mỡ. Tay cấm và bề mặt nằm trơn trượt không đem lai thao tác an toàn và kiểm soát dụng cụ trong các tình huống bắt ngò.

Bảo dưỡng

Đưa dụng cụ điện cảm tay của bạn đến thợ chuyên môn để bảo dưỡng, chỉ sử dụng phụ tùng đúng chủng loại để thay. Điều này sẽ đảm bảo sự an toàn của máy được giữ nguyên.

Cảnh Báo An Toàn cho các loại Máy Mài Thắng

Cảnh báo an toàn chung cho mài nhân:

▶ Dụng cụ điện cấm tay này có chức năng như một máy mài. Hấy đọc toàn bộ các cảnh báo an toàn, hướng dẫn, hình ảnh và thông số kỹ thuật được cung cấp cho dụng cụ điện cấm tay này. Việc không tuân thủ toàn bộ hướng dẫn

296 | Tiếng Việt

được liệt kê dưới đây có thể dẫn đến bị điện giật, gây cháy và/hoặc bị thương tích nghiêm trọng.

Không được thực hiện các hoạt động như chà nhám, đánh ráp bằng bàn chải kim loại, mài bóng, cắt lỗ hoặc mài cắt đứt bằng dụng cụ điện cấm tay này. Các hoạt động không được thiết kế cho dụng cụ điện cấm tay này có thể gây nguy hiểm hoặc gây thương tích cho cá nhân.
Không được chuyển đổi mục đích sử dụng dụng cụ điện cấm tay này để thao tác trong các trường hợp không được thiết kế riêng và không theo quy định của nhà sản xuất. Việc chuyển đổi như vậy có thể dẫn đến mất kiểm soát và gây thương tích cá nhân nghiệm trọng.
Không được sử dụng các phụ kiện không được thiết kế riêng và khuyến dùng bởi nhà sản xuất dụng cụ. Bôi vì phụ kiện có thể gắn được với dụng cụ điện cấm tay của bạn, nhưng nó không đảm bảo hoạt động an toàn.
▶ Tốc độ định mức của phụ kiện tối thiểu phải bằng tốc độ tối đa được ghi trên dụng cụ điện cẩm tay. Các phụ kiện chạy nhanh hơn tốc độ định mức của chúng có thể bị vỡ và văng ra.
Đường kính ngoài và độ dày của phụ kiện phải nằm trong định mức công suất của dụng cụ điện cấm tay của bạn. Không thể báo vệ hoặc kiểm soát phù hợp các phụ kiện sai kích cỡ.
Kích thước của hệ thống gắn phụ kiện phải khớp với kích thước phụ kiện cứng ghép nối của dụng cụ điện cẩm tay. Các phụ kiện không khớp với các phụ kiện cứng ghép nối của dung cụ điện cẩm tay sẽ làm mắt cân bằng, rung lắc quá mức và có thể làm mắt kiểm soát.
Không được sử dụng phụ kiện bị hư hỏng. Trước mỗi lân sử dụng, cân kiểm tra kỹ các vết nứt và rạn của đĩa mài, các vết rạn nứt, mòn hoặc mài mòn quá mức của tấm đệm, các đầu kim loại bị lỏng hoặc bị nứt của bản chai kim loại. Nếu làm rơi dụng cụ điện cấm tay hoặc phụ kiện, cân kiểm tra hư hỏng hoặc thay thế bằng phụ kiện không bị hư hỏng. Sau khi kiểm tra và thay thế phụ kiện, bạn và người xung quanh đúng phải tránh hướng lưới bào của các phụ kiện xoay và khởi động dụng cụ diện ở tốc độ không tải tối đa trong vòng một phút. Các phụ kiện bị hư hỏng thường bị vỡ dồi trong quá trình chạy thử này.
▶ Mặc thiết bị bảo hộ cá nhân. Tùy thuộc vào từng công việc, hãy sử dụng mặt nạ, kính bảo vệ hoặc kính an toàn. Nếu có, hãy deo mặt nạ chống bụi, dụng cụ bảo vệ tai, găng tay và tạp để lao động có thể ngăn chặn mặt mài nhỏ hoặc các mảnh vụn của phôi. Dụng cụ bảo vệ mặt phải có khả năng ngăn chặn

mảnh vô bắn ra do các thao tác khác nhau sinh ra. Mặt na chống bụi hoặc mặt na chống độc phải có khả năng lọc các tạp chất do thao tác của bạn sinh ra. Việc tiếp xúc lâu với tiếng ổn quá cao có thể làm giảm thính giác.

▶ Hãy cách ly người xung quanh tránh xa khu vực làm việc một khoảng cách an toàn. Bất kỳ ai đi vào khu vực làm việc phải mặc thiết bị bảo hộ cá nhân. Các mảnh vô của phối hoặc của phụ kiện bị vô có thể văng ra ngoài khởi khu vực làm việc và có thể gây tổn thương.
▶ Chỉ cẩm dụng cụ điện tại các bề mặt cẩm nấm có cách điện, khi thực hiện một thao tác tại vị trí mà phụ kiện cắt có thể tiếp xúc với dây điện ngâm hoặc chính dây điện của thiết bị. Phụ kiện cắt tiếp xúc với dây có điện có thể làm cho các phân kim loại hồ của dụng cụ điện cẩm tay có điện và có thể gây ra điện giật cho người vận hành.
▶ Đế dây điện tránh xa phân phụ kiện quay. Nếu bạn mất kiểm soát, dây điện có thể bị đứt hoặc mài mòn và bàn tay hoặc tay của bạn có thể bị kéo vào phân phụ kiện quay.
▶ Tuyết đối không dễ dụng cụ điện cấm tay xuống đất cho tới khi phần quay của thiết bị đã dùng hẫn. Phân phụ kiện quay có thể ngoạn bề mặt và kéo dụng cụ điện cấm tay khởi tâm kiểm soát.
▶ Không được vận hành dụng cụ điện cấm tay trong khi đang đeo nó trên người. Việc vô tình tiếp xúc với phần phụ kiện quay có thể ngoam quân áo của bạn, kéo phụ kiện về phía của bạn.
▶ Thường xuyên vệ sinh các lỗ thông khí của dụng cụ điện cấm tay. Quạt của mô tơ sẽ hút bụi bản vào trong vỏ ngoài và việc tích tụ quá mức mật kim loại có thể gây ra các rủi ro diện giật.
Không được vận hành dụng cụ điện cẩm tay gần các vật liệu để cháy. Các tia lửa có thể đốt cháy các vật liệu đó.
Không được sử dụng các phụ kiện cân sử dụng các dung dịch làm người. Việc sử dụng nước hoặc các dung dịch làm người khác có thể gây ra diện giật.

Kickback và các cảnh báo liên quan:

Lực phần hồi là một lực tác động đột ngột lên đĩa quay, tắm đệm, bàn chai hoặc bất kỳ phụ kiện nào khác bị ép hoặc mài mòn. Việc ép hoặc mài mòn làm cho phần phụ kiện quay dùng gặp sau đó gây ra tác động mạnh vào thiết bị điện cẩm tay không kiểm soát được theo hướng ngược với hướng quay của phụ kiện tai điểm liên kết.

Ví du., nếu đĩa mài bị mài mòn hoặc ép bởi phôi gia công, mép của đĩa mài tiếp xúc với điểm ép có thể tạo rânh bề mặt của vật liệu làm cho đĩa mài nhỏ ra hoặc va đập. Đĩa mài có thể nhảy về phía hoặc nhảy ra ngoài từ phía người vận hành, tùy thuộc

vào hướng di chuyển của địa mài tại điểm ép. Các địa mài cũng có thể bị vô trong các trường hợp này. Lực phần hồi là do việc sử dụng sai và/hoặc quy trình hoặc điều kiện vận hành sai dung cụ điện cấm tay và có thể phòng tránh bằng cách áp dụng các biện pháp phòng ngừa phù hợp được nêu dưới đây.

Dùng hai tay giữ chất dụng cụ diện cấm tay và giữ cho cơ thể và cánh tay chắc chắn để có thể chịu được các lực đầy ngược. Luôn sử dụng tay cấm phụ, nếu có, để kiểm soát tối đa lực phân hồi hoặc lực mômen xoắn trong khi khởi động. Người vận hành có thể kiểm soát được các lực mômen xoắn hoặc lực phân hồi nếu áp dụng các biện pháp phòng ngừa phù hợp.
▶ Tuyết đối không để tay gần phần phụ kiện quay. Phụ kiện có thể tác động lại tay của bạn.
Không được đúng tại nơi dụng cụ điện cấm tay di chuyển nếu xảy ra lực phân hồi. Lực phân hồi sẽ đầy dụng cụ theo hướng ngược với hướng di chuyển của địa mài tại điểm mài mòn.
▶ Thận trọng khi làm việc tại các góc, cạnh sắc v.v. Tránh làm này và mài mòn phụ kiện. Các góc, cạnh sắc hoặc việc này lên có thể mài mòn phụ kiện quay và dẫn đến mất kiểm soát hoặc đẩy ngược lại.
Không được lắp thêm xích cửa, lưới khác gỗ, đĩa kim cương hình quạt có khe hồ ngoài lớn hơn 10mm hoặc lưới cửa có răng. Các lưới như vây có thể tạo lực phần hồi thường xuyên và làm mắt kiểm soát.

Cảnh báo an toàn dành riêng cho hoạt động mài nhận:

▶ Chỉ sử dụng các loại đĩa được chỉ định cho dụng cụ điện cấm tay của bạn và lá chấn bảo về riêng được thiết kế cho đĩa cắt đã chọn.
Các loại đĩa không được thiết kế cho dụng cụ điện cẩm tay này có thể không được bảo vệ phù hợp và không an toàn.
▶ Bế mặt mài của các đĩa mài làm giảm trục tâm phải được lắp phía dưới phân phẳng của vành chấn bảo vệ. Đĩa lắp ghép không đúng cách chia ra khởi bề mặt của vành chấn bảo vệ có thể không được bảo vệ phù hợp.
▶ Vành chấn bảo vệ phải được gắn cố định vào dụng cụ điện cấm tay và đảm bảo sự an toàn tối đa, sao cho phân đĩa hồ ra hướng về phía người vận hành ít nhất. Vành bảo vệ giúp bảo vệ người vận hành tránh các mảnh vô đĩa mài, tiếp xúc do vô tình với đĩa mài hoặc các tia lửa có thể gây cháy quản áo.
▶ Phải sử dụng các địa mài được chỉ định riêng cho từng công việc. Ví du : không được mài bằng cạnh của địa cất. Các địa cất bằng nhóm chỉ được sử dụng cho mài mép, các lực biên tác dụng vào các địa cất này có thể làm chúng bị vô.

▶ Luôn sử dụng các bích đêm đĩa không bị hư hỏng đúng kích cỡ và hình dạng cho đĩa đã chọn của bạn. Các bích đêm đĩa phù hợp dỡ đĩa mài cho phép làm giảm khả năng vô đĩa. Các bích đêm cho các đĩa cắt có thể khác với các bích đêm đĩa mài.
Không được sử dụng các đã đã mòn từ các dụng cụ điện lớn hơn. Đĩa dành riêng cho dụng cụ điện cẩm tay lớn hơn không phù hợp cho tốc độ cao hơn của dụng cụ điện nhỏ hơn và có thể vô.
Khi sử dụng đĩa hai chức năng, luôn sử dụng lá chấn bảo vệ chính xác cho hoạt động đang được thực hiện. Việc không sử dụng lá chấn bảo vệ chính xác có thể không tạo ra mức bảo vệ mong muốn, dẫn đến thương tích nghiêm trong.

Các cảnh báo phụ thêm

Hãy mang kính bảo hộ.

Giữ máy thật chắc bằng cả hai tay trong khi làm việc và luôn luôn giữ tư thế đứng cho thích hợp và cân bằng. Dùng hai tay để điều khiển máy thì an toàn hơn.

▶ Dùng thiết bị dò tìm thích hợp để xác định nếu có các công trình công cộng lắp đặt ngâm trong khu vực làm việc hay liên hệ với Cty công trình công cộng địa phương để nhờ hỗ trợ. Đụng chạm đường dẫn điện có thể gây ra hòa hoàn và diện giật. Làm hư hại đường dẫn khí ga có thể gây nỗ. Làm thủng đường dẫn nước gây hư hỏng tài sản hay có khả năng gây ra diện giật.
Nhà công tắc Tát/Mở ra và chuyển về vị trí tất khi nguồn điện cung cấp bị ngắt, ví dụ., như khi bị mất điện hay khi phích cấm bị tuột ra. Cách này để ngăn sự khởi động lại không được kiểm soát.
Không được chạm vào đĩa mài trước khi các đĩa này đã người. Đĩa có thể trở nên rất nóng trong lúc hoạt động.
▶ Kẹp chặt vật gia công. Vật gia công được kép bằng một thiết bị kép hay bằng étô thì vững chắc hơn giữ bằng tay.
Nói dụng cụ điện với mạng điện có nối đất thích hợp. O cấm điện và dây nối dài phải có chức năng nối đất bảo vệ.

Hướng dẫn an toàn cho nguồn cung năng lượng của dụng cụ tân số cao

▶ Phải tuân thủ nghiệm ngắt hướng dẫn an toàn và hướng dẫn làm việc cho bộ biến tấn! Thông tin chỉ tiết có thể nhận từ nhà sản xuất bộ biến tấn.

298 | Tiếng Việt

Bộ biến tân phải được bảo vệ bằng thiết bị chốn dòng điện lỗi nếu bạn muốn vận hành trong môi trường cân có sự bảo vệ đặc biệt cho con người. Cần phải có biện pháp bảo vệ đặc biệt cho con người, ví dụ như khi làm việc trong phòng ẩm ướt hoặc với các vật liệu có thể tạo ra bụi dẫn điện. Việc không sử dụng các thiết bị chống dòng điện lỗi có thể dẫn đến điện giật, nguy cơ hòa hoàn hoặc thương tích nghiệm trọng.
▶ Chỉ được phép lắp thiết bị chống dòng điện lỗi trong mạng lưới cung cấp điện bởi nhân viên có chuyên môn. Đay là cách duy nhất để đảm bảo chức năng không lỗi.
▶ Điện áp dấu ra và tấn số của bộ biến tấn phải khớp với thông tin trên nhãn thông số của dụng cụ điện tấn số cao.
▶ Chỉ được vận hành dụng cụ điện với phích cấm phù hợp. Phích cấm CEE phải được thiết kế cho dòng điện danh định mà dụng cụ điện yêu cầu (xem dữ liệu kỹ thuật).
▶ Việc lắp ráp phích cấm và kết nối với nguồn cấp năng lượng phải được thực hiện bởi nhân viên chuyên môn đã được đào tạo về cách sử dụng hệ thống dụng cụ tân số cao.
▶ Chỉ sử dụng cấp chính hăng! Hấy kiểm tra hư hỏng ở dụng cụ điện, cấp và phích cắm trước khi sử dụng.. Dây cấp và phích cắm không thể sửa chữa được, mà phải được thay, để tránh nguy hiểm.

Mô Tả Sản Phẩm và Đặc Tính Kỹ Thuật

Đọc kỹ mọi cảnh báo an toàn và mọi hướng dẫn. Không tuân thủ mọi cảnh báo và hướng dẫn được liệt kê dưới đây có thể bị điện giật, gây cháy và / hay bị thường tật nghiệm trọng.

Xin lưu ý các hình minh hoạt trong phần trước của hướng dẫn vận hành.

Sử dụng đúng cách

Dụng cụ điện được thiết kế để mài và làm sạch rịa vật liệu kim loại bằng cách sử dụng dụng cụ mài bằng chất đá cứng corundum.

Chỉ có thể sử dụng vỏ bảo vệ và đai ốc kịp được cung cấp hoặc phê duyệt cho dụng cụ điện này.

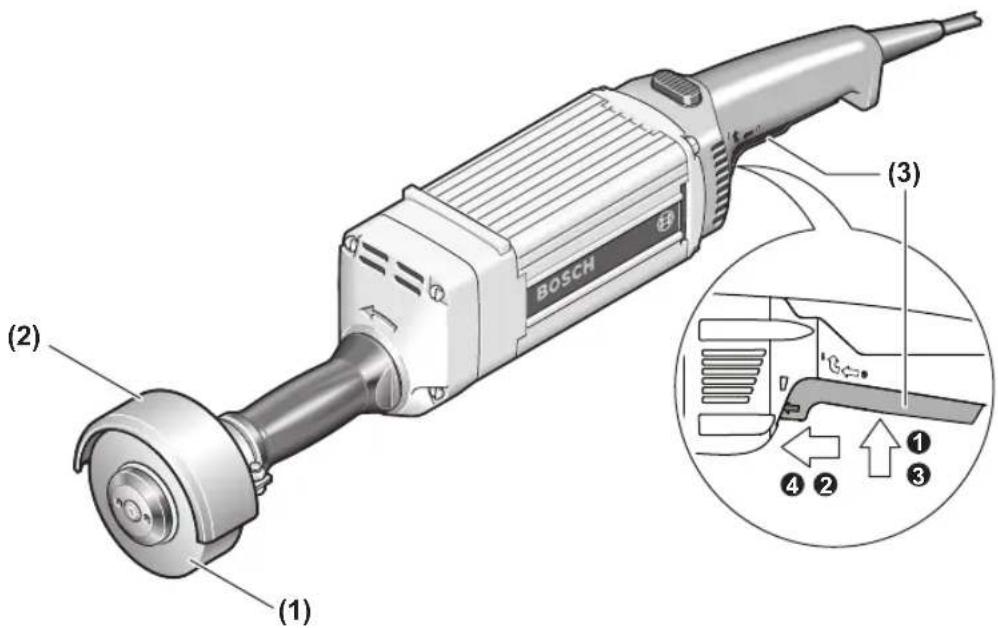

Các bộ phận được minh họa

Việc đánh số các thành phần đã minh họa liên quan đến mô tả dụng cụ điện trên trang hình ảnh.

(1) Día
(2) Nắp bảo vệ dùng để chà nhám
(3) Công tắc bật/tất
(4) Trục máy mài
(5) Mặt bích tiếp nhận
(6) Đai ốc chăn
(7) Chìa vǎn hai chǎu cho đai ốc chǎn
(8) Vít khóa của chắn bảo vệ
(9) Chìa văn hình đĩa trên mặt bích tiếp nhận
(10) Giảm lực kéo (Phích cắm CEE)

(11) Chi tiết gá phích cấm (Phích cấm CEE)

(12) Các vít (Phích cấm CEE)

(13) Vít trong chi tiết gá phích cấm (11) (Phích cấm CEE)

(14) Phích cấm CEE

(15) Võ nhựa (Phích cấm CEE)

Lưu ý về nguồn cung năng lượng

Dụng cụ điện là một phần của hệ thống tân số cao và yêu cầu dòng điện ba pha 3 pha có tân số theo nhân thông số.

Đế đạt được tân số này, dụng cụ điện phải được kết nối với bộ biến tân (xem „Nối Với Điện Nguồn“, Trang 300).

Thông số kỹ thuật

Máy mài thẳng cao tân
Mã số máy	0 602 240 104 0 602 240 107 0 602 240 134 0 602 242 234
Điện thể danh định	V 135 72 200 200
Chu kỳ	Hz 200 200 300 300
Công suất vào danh định	W 2100 1990 3060 1890
Công suất đầu ra danh định	W 1630 1420 2250 1420
Cường độ dòng điện danh định	A 10,0 18,0 10,0 6,4
Tốc độ không tải	ph ^1 5700 5700 5900 6850
Đường kính dụng cụ mài tối đa (với 45 m/s)	mm 150 150 150 125
Độ dày dụng cụ mài tối đa	mm 20 20 20 20

Máy mài thăng cao tân

Phân lắp dụng cụ
– Bích kẹp cho đường kính khoan 20 mm	M14 M14 M14 M14
Trọng lượng ^A)	kg 8,4 8,4 8,4 4,9
Cấp độ bảo vệ	± / I / I / I / I ±	±	±
Mức độ bảo vệ	IP 20 IP 20 IP 20 IP 20

A) Trọng lượng không có cáp lưới điện và không có phích cắm điện nguồn
Các giá trị có thể khác nhau tùy thuộc vào sản phẩm và tùy thuộc vào ứng dụng và điều kiện môi trường. Xem thêm thông tin chỉ tiết trên trang www.bosch-professional.com/wac.

Sự lắp vào

▶ Trước khi tiến hành bất cứ việc gì trên máy, kéo phích cấm điện nguồn ra.
Hãy ngát nguồn năng lượng, trước khi tiến hành bắt kỳ điều chỉnh nào cho thiết bị, thay phụ kiện, hay cắt dụng cụ điện cảm tay. Biện pháp an toàn này là nhằm phòng tránh sự vô ý làm khởi động dụng cụ điện.

Lắp bộ phận bảo vệ vào

▶ Trước khi tiến hành bất cứ việc gì trên máy, kéo phích cắm điện nguồn ra.
▶ Hãy điều chỉnh chấn bảo vệ lưới (2) sao cho có thể ngăn được tia lừa điện bay theo hướng người điều khiển.

Nắp bảo vệ dùng để chà nhám (xem Hình A)

Hướng dẫn: Trong quá trình vận hành mà sau đó dia bị võ hay các chi tiết dùng lắp ráp nằm trên chấn bảo vệ/dụng cụ điện bị hông, máy phải được mang đến ngay đai lý phục vụ hàng sau khi bán để bảo trì, sửa chữa (để biết địa chỉ liên hệ, xin xem Phân „Dịch vụ hỗ trợ khách hàng và tư vấn sử dụng“.

Hãy đặt chắn bảo vệ (2) lên cổ trục. Điều chỉnh vị trí của nắp bảo vệ (2) phù hợp với yêu cầu của quá trình làm việc. Khóa chất vô bảo vệ (2) bằng vít khóa (8) và tiết chất vít khóa với tối thiểu 12 Nm.

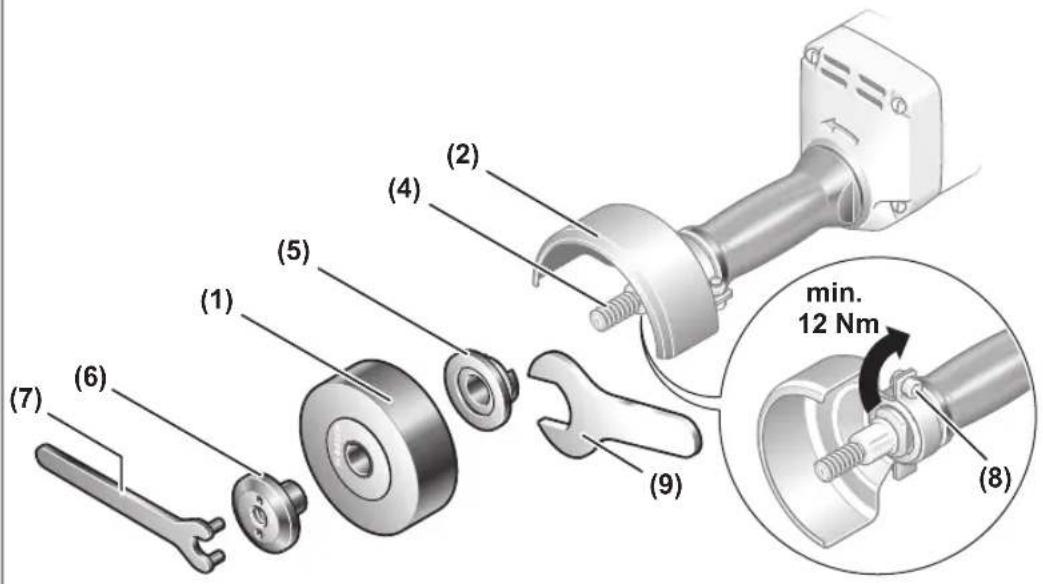

Thay dụng cụ (xem Hình A)

Lắp đĩa mài

Khi lắp dụng cụ gài, hãy đảm bảo rằng trực của dụng cụ gài đã khớp chặt với phân lắp dụng cụ. Nếu trực của dụng cụ gài không được cắm đủ sâu vào phân lắp dụng cụ, dụng cụ gài có thể bị lỏng và không được kiểm soát.
▶ Chỉ sử dụng các dụng cụ gài không lỗi và không bị mòn. Dụng cụ gài có khuyết tất có thể bị bế, ví dụ, và gây ra thương tích hay hư hỏng. Hãy chắc chắn rằng nắp bảo vệ phù hợp được lắp đặt (xem „Lắp bộ phận bảo vệ vào“, Trang 299). Hãy lưu ý đến kích cỡ của dụng cụ mài. Đường kích của lỗ lắp dụng cụ phải vừa khít với bích lắp

dụng cụ mà không có khe hồ. Không được sử dụng bộ phận thu nhỏ hay bộ phận tiếp hợp.

– Làm sạch trục máy mài (4) và tất cả bộ phận sắp được lắp vào.
- Hãy đặt mặt bích tiếp nhận (5) trên trực mài chính (4).
- Đặt dụng cụ mài mong muốn (1) (đĩa mài) trên trục mài chính (4) theo hướng xoay phù hợp.
- Siết ốc vít tròn (6) vào ren trục chính, để hốc trung tâm của ốc vít tròn huống lên trên.
– Hây vặt chặt đai ốc chặn (7) bằng chìa văn hai chấu (9), trong khi bạn áp vào bề mặt chìa văn của trục mài (4) bằng chìa văn hình địa.
Sau khi lắp dụng cụ mài và trước khi mở máy, kiểm tra xem dụng cụ mài có lắp vào đúng cách không và có thể quay tự do không. Đảm bảo dụng cụ mài không chảm vào chẩn bảo vệ hay các bộ phận khác.

Tháo dĩa mài

▶ Không được chạm vào đĩa mài trước khi các đĩa này đã người. Đĩa có thể trở nên rất nóng trong lúc hoạt động.
– Giữ chất trục mài (4) vào bề mặt chìa văn bằng chìa văn hình dĩa (9).
- Hây vặt chặt đai ốc chặn (6) bằng chìa vận hai chấu (7) từ trục mài, trong khi bạn áp vào bề mặt chìa vận bằng chìa vận hình đĩa (9).
- Sau đó kéo dụng cụ mài và mặt bích tiếp nhận ra khởi trục mài.

Hút Dăm/Bụi

Mat bụi từ các vật liệu được son phủ ngoài có chứa chỉ trên một số loại gỗ, khoáng vật và kim loại có thể gây nguy hại đến sức khoẻ con người. Đụng chạm hay hít thở các bụi này có thể làm người sử dụng hay đúng gần bị dị ứng và/hoặc gây nhiễm trùng hệ hô hấp.

Một số mật bụi cụ thể, ví dụ như bụi gỗ sôi hay dấu, được xem là chất gây ung thư, đặc biệt là có liên quan đến các chất phụ gia dùng xử lý gỗ (chất cromat, chất bảo quản gỗ). Có thể chỉ nên để thợ chuyên môn gia công các loại vật liệu có chứa amiãng.

- Tạo không khí thông thoáng nơi làm việc.

300 | Tiếng Việt

– Khuyến nghị nên mang mặt nạ phòng độc có bộ lọc cấp P2.

Tuân thủ các qui định của quốc gia bạn liên quan đến loại vật liệu gia công.

Tránh không để rác tích tụ tại nơi làm việc. Rác có thể để dàng bắt lừa.

Nói Vói Điện Nguôn

Đế vận hành dụng cụ điện, bạn cân có bộ biến tần tạo ra dòng điện ba pha 3 pha có tần số theo nhân thông số.

Bộ biến tân có nhiều kích cỡ khác nhau, với tân số, điện áp thứ cấp và công suất danh định khác nhau. Việc lựa chọn bộ biến tân phụ thuộc vào các dụng cụ điện được kết nối. Hãy tham khảo đại lý chuyên doanh Bosch của bạn để được tư vấn khi chọn bộ biến tân.

Bạn sẽ nhận được dụng cụ điện kèm theo một cấp đặc biệt dài bốn mét không có phích cấm. Để vận hành, cấp đặc biệt phải được trang bị phích cấm CEE bốn chân (mã màu xanh lá cây).

Dụng cụ điện cũng có thể được trang bị công tắc báo vệ động cơ thông thường để bảo vệ chống quá tải. Phạm vi cải đặt của công tắc bảo vệ động cơ này phải bao gồm dòng điện danh định của dung cụ điện Thông số kỹ thuật. Công tắc bảo vệ động cơ phải phản ứng trong vòng chưa đẩy một giây.

▶ Vui lòng lưu ý các hướng dẫn an toàn và hướng dẫn lắp đặt trong hướng dẫn vận hành công tắc bảo vệ động cơ!

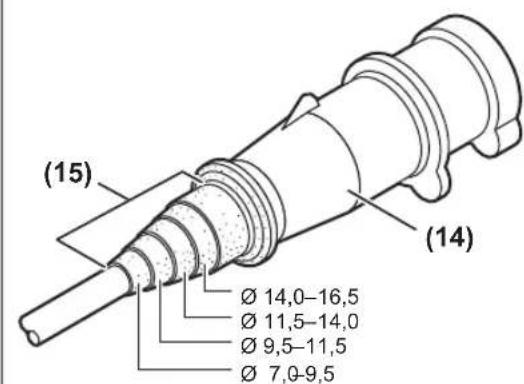

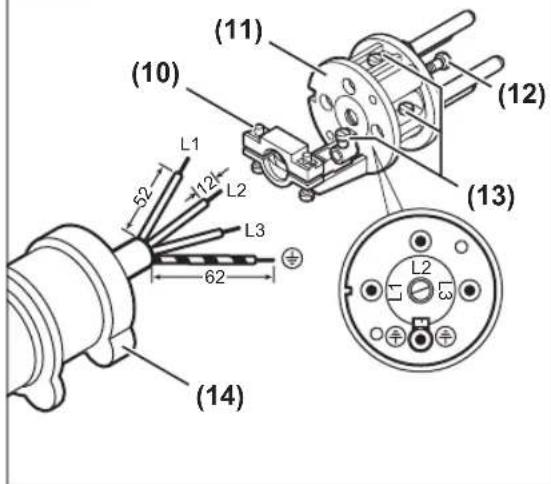

Lắp phích cắm CEE (xem Hình B – C)

– Hãy nói lòng cả hai vít (12) và rút chi tiết gá phích cẩm (11) ra khởi vỏ bọc của phích cẩm CEE (14).
- Cắt ống bọc nhựa (15) theo đường kính của cấp đặc biệt trên dụng cụ điện và trượt vỏ phích cấm CEE qua cấp đặc biệt.
– Dẫn bốn dây đi qua bộ phận giảm lực kéo (10).
– Nói lóng bốn vít nhỏ (13) trong chi tiết gá phích cắm (11) và lắp ống bọc dấu dây của dây màu nâu L1 vào ố cắm tiếp xúc L1, ống bọc dấu dây của dây màu xanh dương L2 vào ố cắm tiếp xúc L2, ống bọc dấu dây của dây màu đen L3 vào ố cắm tiếp xúc L3 cứng như ống bọc dấu dây của dây màu xanh lá cây-vàng +vào ố cắm tiếp xúc bảo vệ .
- Văn bốn vít nhỏ (13) trong chi tiết gá phích cẩm (11) để cố định bốn dây.
- Sau đó văn bộ phận giảm lực kéo (10) xung quanh toàn bộ cáp với vỏ cáp sao cho không có lực căng trên ống bọc đầu dây.
– Cẩm lại chỉ tiết gá phích cắm (11) vào vỏ của phích cắm CEE (14) và vận chất hai vít (12) lại.

– Sau đó kiểm tra xem dây dẫn bảo vệ có hoạt động chính xác không.
– Cẩm phích cấm CEE (14) của dụng cụ điện vào ố cấm kết nối của bộ biến tần.

Bây giờ bạn có thể kết nối bộ biến tân với nguồn cung năng lượng.

Hãy tham khảo huống dẫn vận hành bộ biến tân để biết cách kết nối bộ biến tân với nguồn cung năng lượng.

▶ Sau đó, hãy kiểm tra hướng xoay!

Kiểm tra huống xoay

Hướng xoay của trực mài phải khớp với mũi tên hiện thị trên dụng cụ điện.

Nếu trục mài quay sai hướng khi vận hành lân đầu (xem „Bật/tắt (xem Trang 3)“, Trang 301), bạn phải tất ngay dụng cụ diện và ngắt kết nối khởi nguồn cung năng lượng.

– Hãy nói lòng lại cả hai vít (12), và rút chi tiết gá phích cấm (11) ra khởi vỏ bọc của phích cấm CEE (14).
– Nói lỏng ống bọc đầu dây của dây màu nâu và đen khởi ở cắm tiếp xúc của chúng.
– Sau đó cắm ống bọc đầu dây của dây màu đen L3 vào ố cắm tiếp xúc L1 và ống bọc đầu dây của dây màu nâu L1 vào ố cắm tiếp xúc L3.
- Văn các vít nhỏ (13) trong chi tiết gá phích cấm (11) để cố định các dây.
– Cẩm lại chỉ tiết gá phích cắm (11) vào vỏ của phích cắm CEE (14) và vận chất hai vít (12) lại.
– Sau đó kiểm tra xem dây dẫn bảo vệ có hoạt động chính xác không.
– Sau đó hãy kết nối lại dụng cụ điện với nguồn cung cấp năng lượng.

Vận Hành

Bắt Đầu Vận Hành

▶ Diện áp và tấn số của nguồn điện cung cấp phải tương ứng với số liệu ghi trên nhãn loại máy của thiết bị điện.
▶ Kiểm tra các dụng cụ mài trước khi sử dụng. Dụng cụ mài phải được lắp vào đúng cách và có thể chuyển động tự do. Tiến hành chạy thử máy không tải ít nhất là 1 phút. Không được sử dụng dụng cụ mài bị hỏng, chạy lệch tâm hay bị rung lắc. Dụng cụ mài bị hư hỏng có thể vô tung và gây ra thương tích.
Đặt công tắc bạt/tát (3) sang vị trí „Tất“ nếu dụng cụ điện ngừng hoạt động đột ngột ngay cả khi công tắc bạt/tát đang ở vị trí „Bạt“. Điều này ngăn khởi động lai không kiểm soát. Kiểm tra nguồn cung năng lượng (xem „Nối Với Điện Nguồn“, Trang 300), trước khi bạn khởi động lai dụng cụ điện.

▶ Trước tiên, luôn kết nối dụng cụ điện với bộ biến tân, trước khi bạn kết nối bộ biến tân với mạng điện.

Bât/tất bộ biến tân

Trước hết bạn phải vận hành bộ biến tân, trước khi bạn có thể bất dụng cụ điện.

Hãy lưu ý thêm hướng dẫn vận hành của bộ biến tân.

Bât/tát (xem Trang 3)

Thiết kế công tắc có cơ cấu khóa

Đế vận hành dụng cụ điện, hãy nhân trước công tắc bật/tắt (3) ①, sau đóđầy về trước ②. Sau đó nhân và giữ ③.

Đế khóa công tắc bạt/tắt (3) đã ấn, hãy đầy công tắc bạt/tắt (3) xa hơn về phía trước ④.

Đế tất dụng cụ điện, hãy nhà công tắc bật/tắt (3) hoặc nếu nó được khóa, hãy nhân công tắc bật/tắt (3) nhanh và nhà.

Thiết kế công tắc không cơ cấu khóa

Đế vận hành dụng cụ điện, hãy nhân trước công tắc bật/tắt (3) ①, sau đóđầy về trước ②. Sau đó nhân và giữ ③.

Đế tất dụng cụ điện, hãy nhà công tắc bật/tất (3).

Hướng Dẫn Sử Dụng

Hãy ngát nguồn năng lượng, trước khi tiến hành bắt kỳ điều chỉnh nào cho thiết bị, thay phụ kiện, hay cắt dụng cụ điện cấm tay. Biện pháp an toàn này là nhằm phòng tránh sự vô ý làm khởi động dụng cụ điện.

▶ Kẹp chất vật gia công nếu vật đó không cố định được do sức nặng của chính nó.

▶ Không được bất dụng cụ điện làm việc quá sức đến mức dùng hoạt động.

Sau khi để dụng cụ điện hoạt động với cường độ cao, tiếp tục cho máy chạy không tải vải phút để làm người dụng cụ cắt/mài xuống.

▶ Dụng cụ mài có thể trở nên rất nóng trong lúc hoạt động. Không được chạm vào trước khi chúng đã người.

Làm việc với máy mài thẳng

Việc lựa chọn các dụng cụ gá, ví dụ bánh nhám xếp, tùy thuộc vào ứng dụng và phạm vi ứng dụng. Khi lựa chọn dụng cụ mài phù hợp, đại lý chuyên doanh Bosch của bạn sẽ hỗ trợ bạn.

Đế việc gia công có được kết quả tốt nhất, di chuyển dụng cụ đầu gài/phụ tùng qua lại một cách đều tay với lực áp máy nhẹ.

Áp suất quá mạnh sẽ làm giảm hiệu suất của dụng cụ điện và dẫn đến mòn nhanh dụng cụ mài.

Mài bằng đĩa mài

Đĩa mài phải nằm càng phẳng càng tốt khi mài để ban có được kết quả công việc tốt nhất. Di chuyển máy qua lại với lực áp máy vừa phải. Do đó, bộ phận máy sẽ không quá nóng, không bị đổi màu và không có rãnh.

Bảo Dương và Bảo Quản

Bảo Dương Và Làm Sạch

▶ Trước khi tiến hành bất cứ việc gì trên máy, kéo phích cấm điện nguồn ra.

▶ Đế được an toàn và máy hoạt động đúng chức năng, luôn luôn giữ máy và các khe thông gió được sạch.

Hãy ngát nguồn năng lượng, trước khi tiến hành bắt kỳ điều chỉnh nào cho thiết bị, thay phụ kiện, hay cắt dụng cụ điện cấm tay. Biện pháp an toàn này là nhằm phòng tránh sự vô ý làm khởi động dụng cụ điện.

▶ Luôn sử dụng thiết bị hút nếu có khả năng khi vận hành dụng cụ trong điều kiện khác nghiệt. Thường xuyên thời sạch các khe thông gió và lắp đặt thiết bị ngắt mạch tự động (PRCD). Khi gia công kim loại, các loại mật bụi dẫn điện có thể lọt vào trong dụng cụ điện. Toàn bộ sự cách điện của dụng cụ điện có thể bị mất tác dụng.

▶ Thường xuyên đo tốc độ không tải của trực mài. Nếu giá trị đo được thấp hơn hoặc cao hơn 10% so với tốc độ không tải được chỉ định (xem dữ liệu kỹ thuật), bạn nên mang dụng cụ điện đến trung tâm dịch vụ khách hàng Bosch. Nếu tốc độ không tái quá cao, dụng cụ gài có thể bị hỏng; nếu tốc độ quá thấp, hiệu suất làm việc sẽ giảm.

▶ Chỉ sử dụng cáp chính hăng! Hấy kiểm tra hư hỏng ở dụng cụ điện, cáp và phích cắm trước khi sử dụng. Dây cáp và phích cắm không thể sửa chữa được, mà phải được thay, để tránh nguy hiểm.

Hãy chỉ để công việc bảo trì và sửa chữa được thực hiện bởi người có chuyên môn được đào tạo. Bằng cách này, ta có thể đảm bảo sự an toàn của dụng cụ điện vẫn được giữ nguyên.

Hãy làm sạch các lỗ cẩm kết nối, các khớp nối và phích cẩm của dụng cụ điện đã ngắt điện bằng khăn miếng vài khô, không bám bụi và loại bổ các hạt bụi và bản.

Dùng chất tây rửa loại nhẹ rửa sạch hộp truyền động sau 150 giờ chạy dấu tiên. Làm theo hướng dẫn cách sử dụng và thải bổ chất tây rửa của nhà sản suất. Sau đó, dùng dấu hộp số đặc biệt của Bosch để bôi trơn hộp truyền động. Qui trình vệ sinh được thực hiện lại cho mỗi 300 giờ kể từ lần vệ sinh dấu tiên.

Một bộ phận dịch vụ khách hàng Bosch được ủy quyền có thể thực hiện công việc này một cách đáng tin và nhanh chóng.

Nếu như cân phải thay dây dẫn điện thì công việc này phải do hăng Bosch, hay một đại lý được

Bosch ủy nhiệm thực hiện để tránh gặp sự nguy hiểm do mất an toàn.

302 | Tiếng Việt

Xin vui lòng bảo quản và giữ gìn tay nấm và phụ tùng cản thận.

Phụ kiện

Bạn có thể tìm hiểu về chương trình phụ kiện chất lượng hoàn chỉnh tại www.bosch-pt.com và www.boschproductiontools.com hoặc tại đại lý bán lẻ của bạn.

Dịch vụ hỗ trợ khách hàng và tư vấn sử dụng

Bộ phận phục vụ hàng sau khi bán của chúng tôi trả lời các câu hỏi liên quan đến việc bảo dưỡng và sửa chữa các sản phẩm cũng như phụ tùng thay thế của bạn. Sở đồ tả và thông tin về phụ tùng thay thế cũng có thể tra cứu theo dưới đây:

www.bosch-pt.com

Đội ngũ tư vấn sử dụng của Bosch sẽ giúp bạn giải đáp các thác mắc về sản phẩm và phụ kiện.

Trong tất cả các phần hồi và đơn đặt phụ tùng, xin vui lòng luôn luôn nhập số hàng hóa 10 chữ số theo nhãn của hàng hóa.

Viêt Nam

CN CÔNG TY TNHH BOSCH VIỆT NAM TẠI TP.HCM

Tâng 14, Ngôi Nhà Đức, 33 Lê Duân

Phuống Bến Nghé, Quận 1, Thành Phố Hồ Chí Minh

Tel.: [phone]

Fax: [phone]

Hotline: [phone]

Email: [e-mail]

www.bosch-pt.com.vn

Xem thêm địa chỉ dịch vụ tại:

Máy, linh kiện và bao bì phải được phân loại để tái chế theo hướng thân thiện với môi trường.

Không được thải bổ dụng cụ điện vào chung với rác sinh hoạt!
