Тип продукту	Бездротовий очищувач швів
Бренд	AL-KO
Модель	MB 2010
Використання	Приватне: очищення швів та зовнішніх поверхонь (плити, бруківка, дерево)
Живлення	Літій-іонний акумулятор (не входить у комплект)
Сумісний акумулятор	B50 Li (арт. 113559) або B50 Li (арт. 113698)
Сумісний зарядний пристрій	C30 Li (арт. 113560)
Споживана потужність	36 В (напруга акумулятора)
Вага	Приблизно 8 кг
Телескопічна ручка	Регульована (подовження приблизно на 10 см)
Нахил головки щітки	4 положення: 0°, 18°, 36°, 54°
Тип щіток, що входять у комплект	1 металева щітка, 1 нейлонова щітка
Захист від дітей	Отвір для замка (не входить у комплект) на вимикачі
Захисний екран	Так, захищає від бризок та обертової щітки
Обслуговування	Очищати після використання, замінювати щітку при зношуванні, зберігати в сухому місці
Гарантія	Законна гарантія від виробничих дефектів

Часті запитання - MB 2010 AL-KO

Як замінити щітку очищувача MB 2010?

Вимкніть прилад і вийміть акумулятор. Використовуйте гайковий ключ, що входить у комплект, щоб послабити гайку, утримуючи шпиндель. Зніміть зношену щітку, встановіть нову щітку на вал двигуна, дотримуючись напрямку, потім затягніть гайку.

Який акумулятор сумісний з MB 2010?

MB 2010 використовує літій-іонний акумулятор серії AL-KO, моделі B50 Li (арт. 113559 або 113698). Акумулятор не входить у комплект поставки.

Як відрегулювати висоту телескопічної ручки?

Поверніть верхню регулювальну втулку приблизно на 180°, щоб послабити її. Відрегулюйте довжину ручки (макс. подовження 10 см), потім знову закрутіть втулку.

Чи можна використовувати MB 2010 на крихких поверхнях?

Ні, уникайте наближення приладу до крихких поверхонь. Він призначений для плит, бруківки та міцних дерев'яних покриттів.

Як увімкнути та вимкнути очищувач?

Тримайте прилад двома руками, натисніть кнопку безпеки, потім на вимикач Увімк./Вимк., утримуючи кнопку безпеки. Відпустіть вимикач, щоб вимкнути.

Що робити, якщо двигун не запускається?

Перевірте, чи акумулятор заряджений і правильно вставлений. Якщо акумулятор занадто холодний або гарячий, зачекайте, поки він не досягне кімнатної температури. Зверніться до таблиці пошуку несправностей в інструкції.

Як нахилити головку щітки?

Натисніть кнопку регулювання на головці, потім нахиліть головку під потрібним кутом (0°, 18°, 36° або 54°). Відпустіть кнопку, щоб зафіксувати положення.

Які засоби безпеки рекомендовані?

Завжди носіть захисні окуляри, міцне взуття та рукавички. Прилад оснащений захисним екраном та захистом від дітей.

Як зберігати акумулятор взимку?

Зберігайте акумулятор у сухому місці, захищеному від морозу, при температурі від 0°C до 35°C, із зарядом 40-60%. Заряджайте його приблизно 1 годину після 6 місяців зберігання.

Де знайти запасні частини для MB 2010?

Зверніться до сервісної служби AL-KO або авторизованого дилера. Використовуйте лише оригінальні деталі. Перелік деталей доступний на сайті AL-KO.

ПОСІБНИК КОРИСТУВАЧА MB 2010 AL-KO

4.4 Монтаж щетки (11)...... 245

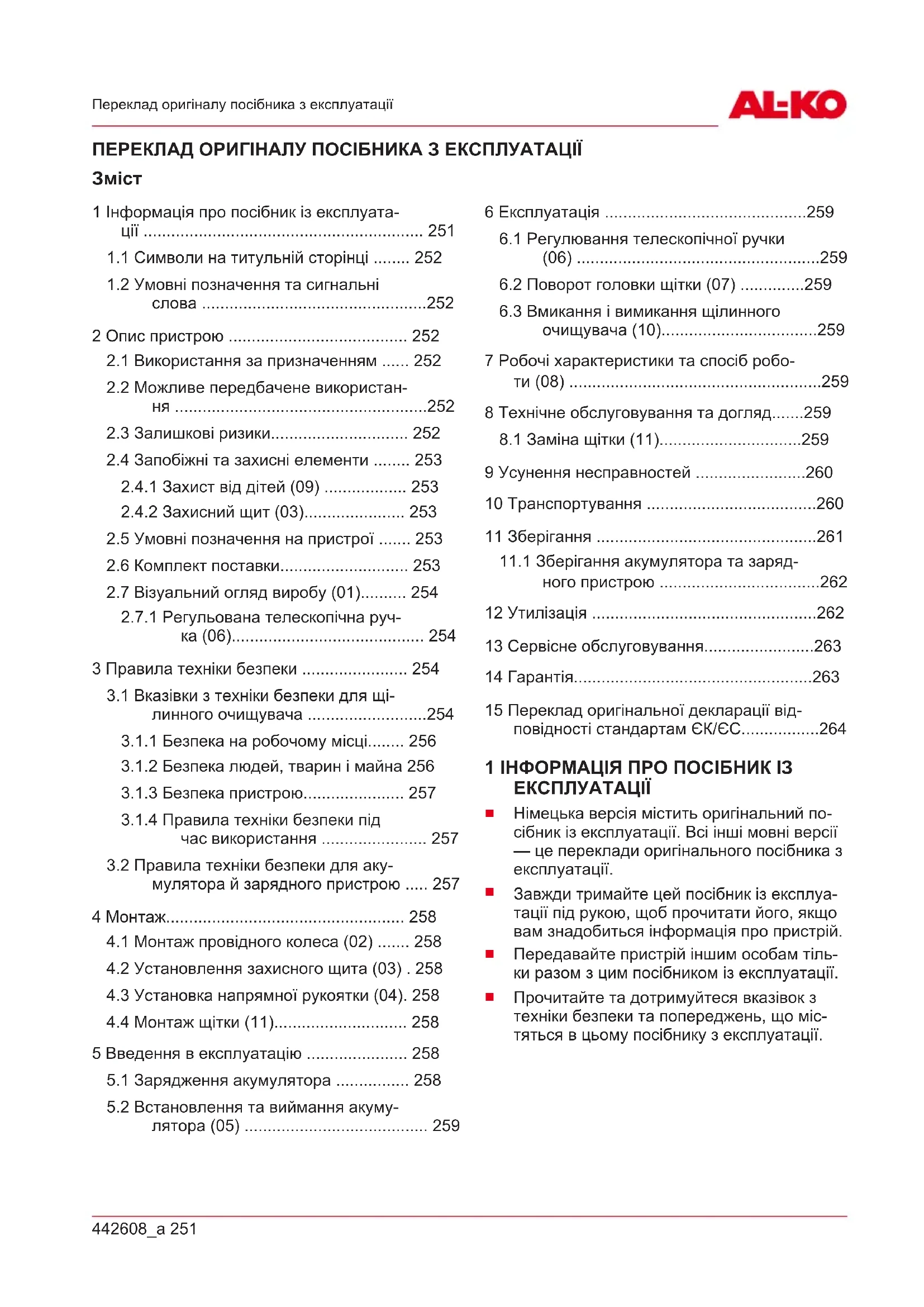

ПЕРЕКЛАД ОРИГІНАЛУ ПОСІБНИКА З ЕКСПЛУАТАЦІЇ

Зміст

1 Інформація про посібник із експлуата- ції 251

1.1 Символи на титульній сторінці ..... 252

1.2 Умовні позначення та сигнальні слова ....252

2 Опис пристрою 252

2.1 Використання за призначенням ..... 252

2.2 Можливе передбачене використання .....252

2.3 Залишкові ризики.... 252

2.4 Запобіжні та захисні елементи ..... 253

2.4.1 Захист від дітей (09) 253

2.4.2 Захисний щит (03)...... 253

2.5 Умовні позначення на пристрої ..... 253

2.7 Візуальний огляд виробу (01)...... 254

2.7.1 Регульована телескопічна ручка (06).... 254

3 Правила техніки безпеки 254

3.1 Вказівки з техніки безпеки для щі- линного очищувача .....254

3.1.1 Безпека на робочому місці..... 256

3.1.2 Безпека людей, тварин і майна 256

3.1.3 Безпека пристрою.... 257

3.1.4 Правила техніки безпеки під час використання ...... 257

3.2 Правила техніки безпеки для аку- мулятора й зарядного пристрою ..... 257

4 Монтаж.... 258

4.1 Монтаж провідного колеса (02) ..... 258

4.2 Установлення захисного щита (03) . 258

4.3 Установка напрямної рукоятки (04). 258

4.4 Монтаж щітки (11)...... 258

5 Введення в експлуатацію 258

5.1 Зарядження акумулятора ..... 258

5.2 Встановлення та виймання акуму- лятора (05) 259

6 Експлуатація .....259

6.1 Регулювання телескопічної ручки (06) 259

6.2 Поворот головки щітки (07) ......259

6.3 Вмикання і вимикання щілинного очищувача (10).....259

7 Робочі характеристики та спосіб робо- ти (08) 259

8 Технічне обслуговування та догляд.....259

8.1 Заміна щітки (11)......259

9 Усунення несправностей .....260

10 Транспортування .....260

11 Зберігання .....261

11.1 Зберігання акумулятора та заряд- ного пристрою .....262

12 Утилізація 262

13 Сервісне обслуговування.....263

14 Гарантія....263

15 Переклад оригінальної декларації відповідності стандартам ЄК/ЄС......264

1 ІНФОРМАЦІЯ ПРО ПОСІБНИК ІЗ ЕКСПЛУАТАЦІЇ

Німецька версія містить оригінальний по- сібник із експлуатації. Всі інші мовні версії — це переклади оригінального посібника з експлуатації.

Завжди тримайте цей посібник із експлуатації під рукою, щоб прочитати його, якщо вам знадобиться інформація про пристрій.

■ Передавайте пристрій іншим особам тільки разом з цим посібником із експлуатації.

■ Прочитайте та дотримуйтеся вказівок з техніки безпеки та попереджень, що містяться в цьому посібнику з експлуатації.

1.1 Символи на титульній сторінці

Умовне позна- чення

Значення

Обов'язково прочитайте цей по- сібник із експлуатації перед вве- денням в експлуатацію. Це є не- обхідною умовою безпечної та безвідмовної роботи.

Посібник з експлуатації

Обережно поводьтеся з літій-іонними акумуляторами! Зокрема, дотримуйтеся інструкцій з транспортування, зберігання та утилізації в цьому посібнику з експлуатації!

1.2 Умовні позначення та сигнальні слова

НЕБЕЗПЕКА!

Вказує на небезпечну ситуацію, яка, якщо її не уникнути, призводить до смерті або серйозних травм.

ПОПЕРЕДЖЕННЯ!

Вказує на потенційно небезпечну си- туацію, яка, якщо її не уникнути, може призвести до смерті або серйозних травм.

ОБЕРЕЖНО!

Вказує на потенційно небезпечну си- туацію, яка, якщо її не уникнути, може призвести травмування легкої та се- редньої тяжкості.

УВАГА!

Вказує на ситуацію, яка, якщо її не уникнути, може призвести до майнового збитку.

ПРИМІТКА

Спеціальні вказівки для кращого розуміння та полегшення роботи.

2 ОПИС ПРИСТРОЮ

2.1 Використання за призначенням

Це пристрій підходить для:

Очищення та догляду за швами і поверхнями на покриттях і між покриттями на прилеглій території, наприклад, кам'яні плити, бруківка, дерев'яні покриття.

Видалення пилу, бруду і бур'янів.

Пристрій слід використовувати лише в повні- стю зібраному стані.

Цей пристрій призначено для приватного використання. Будь-яке інше використання або несанкціоновані зміни та доповнення конструкції вважаються використанням не за призначенням і приводять до анулювання гарантії, а також втрати відповідності (знак СЕ) та відмови від будь-якої відповідальності за шкоду, завдану користувачеві або третій стороні виробника.

2.2 Можливе передбачене використання

Пристрій не призначений для комерційного використання в громадських парках, на спортивних майданчиках, у сільському та лісовому господарствах.

Зверніть особливу увагу на наступне:

■ Пристрій не призначений для горизонтального використання, робіт на висоті, невідповідних матеріалів покриття, швів і т.д., крім зазначених областей застосування.

■ Не використовуйте пристрій у вологу погоду, дощ, у воді або під водою.

2.3 Залишкові ризики

Навіть за умови використання пристрою за призначенням залишаються ризики, які неможливо повністю виключити. Залежно від типу пристрою, його конструкції та умов застосування неможливо виключити наступні потенційні небезпеки:

■ Пошкодження слуху за відсутності навушників.

Травми внаслідок вібрації скелета верхніх кінцівок під час тривалого використання або неправильного обслуговування пристрою.

Відкидання землі і невеликих каменів.

■ Порізи в разі потрапляння у обертову щітку.

2.4 Запобіжні та захисні елементи

ПОПЕРЕДЖЕННЯ!

Небезпека травмування

Несправність або відсутність запобіж- них та захисних елементів можуть призвести до серйозних травм.

■ Несправні запобіжні та захисні елементи слід відремонтувати.
У жодному разі не виводьте з ладу запобіжні та захисні елементи.

2.4.1 Захист від дітей (09)

Отвір (5 мм) у вимикачі вмикання / вимикання (09/1) передбачено для навісного замка* (09/2). Навісний замок попередить випадкове активування пристрою.

* Не входить в комплект постачання.

2.4.2 Захисний щит (03)

Захисний щит захищає користувача від контакту з обертовою щіткою (03/1) і предметів, які можуть бути відкинуті обертовою щіткою.

2.5 Умовні позначення на пристрої

Умовне позна- чення

Значення

Будьте особливо обережні під час роботи!

Перед введенням в експлуатацію прочитайте посібник з експлуатації!

Небезпека: під час роботи від пристрою можуть відлітати сторонні предмети!

Виведіть сторонніх осіб із небезпечної зони!

Тримайте руки і ноги якомога далі від обертової щітки!

Умовне позна- чення

Значення

Одягніть захисні окуляри!

Берегти пристрій від дощу та вологи!

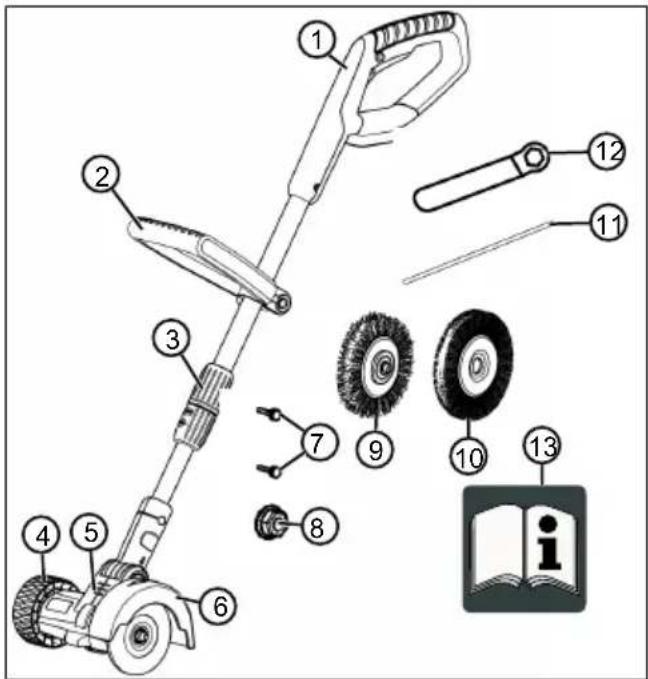

Комплект поставки включає в себе перелічені позиції. Перевірте наявність всіх позицій:

1 Основний пристрій
2 Напрямна рукоятка
3 Телескопічна штанга
4 Напрямне колесо
5 Головка щітки, регульована
6 Захисний щит
7 2 гвинта 3,5 x 13
8 Гайка М8
9 Дротяна щітка

Номер компонента

10 Нейлонова щітка

11 Штифт

12 Гайковий ключ

13 Посібник з експлуатації

ПРИМІТКА

Акумуляторна батарея та зарядний пристрій не входять в комплект поставки, їх можна придбати за окремим замовленням.

Доступні такі номери замовлення:

Літій-іонний акумулятор B50 Li, Арт. №: 113559
Літій-іонний акумулятор В100 Li, Арт. №: 113698
Зарядний пристрій - C30 Li - Арт. №: 113560

2.7 Візуальний огляд виробу (01)

На малюнку (01) наведено візуальний огляд виробу.

Номер компонента

1 Основний пристрій

2 Вимикач увімкнення / вимкнення з захистом від дітей

3 Кнопка безпеки

4 Напрямна рукоятка

5 Телескопічна штанга

6 Напрямне колесо

7 Головка щітки, регульована

8 Захисний щит

9 Акумулятор*

10 Зарядний пристрій з мережевою вилкою*

* Не входить до комплекту поставки.

2.7.1 Регульована телескопічна ручка (06)

Пристрій оснащено регульованою телескопічною ручкою. Завдяки цьому висоту пристрою можна відрегулювати відповідно до зросту ко-

ристувача, а блок мотора – повертати під ку- том.

3 ПРАВИЛА ТЕХНІКИ БЕЗПЕКИ

НЕБЕЗПЕКА!

Ризик смерті або тяжких травм!

Незнання правил техніки безпеки та експлуатації може призвести до сер-йозних травм і навіть смерті.

Дотримуйтесь усіх інструкцій з техніки безпеки та інструкцій з експлуатації в цьому посібнику, а також в інших посібниках з експлуатації.
Зберігайте всі документи для подальшого використання.

3.1 Вказівки з техніки безпеки для щілинного очищувача

Оператори

■ Уважно прочитайте ці ін-струкції з техніки безпеки.
Ознайомтеся з елементами експлуатації та регулювання і цільовим призначенням пристрою.

Цей пристрій не призначений для використання дітьми у віці до 8 років та особами з обмеженими фізичними відчуттями чи розумовими здібностями, а також без належного досвіду та знань, крім випадків, якщо вони знаходяться під наглядом особи, відповідальної за їх-ню безпеку, або пройшли інструктаж з експлуатації пристрою. Дітям заборонено ба-

витися з насосом. Дітям за- боронено очищати і викону- вати обслуговування без нагляду.

■ Особи з дуже сильними і складними обмеженнями також повинні бути ознайомлені з описаними тут інструкціями.
Дітям або особам, які не ознайомлені з цими інструкціями, заборонено використовувати прилад. Національні правила можуть обмежувати вік оператора.
■ Не використовуйте прилад, перебуваючи під впливом алкоголю, наркотичних речовин або медикаментів.
Користувач несе відповідальність за завдання школи людям чи їхній власності.
Ніколи не піднімайте і не тримайте пристрій при працюючому двигуні! Якщо вам необхідно переміщати пристрій на робочій поверхні взад і вперед або пристрій необхідно нахилити, вимкніть двигун і вийміть акумулятор.

Підготування

■ Перед експлуатацією завжди перевіряйте захисні пристрої та кришки на предмет

пошкодження, відсутності а- бо неправильного встанов- лення. Пошкоджені захисні пристрої та кришки слід за- мінити, а відсутні пристрої та кришки — встановити правильно.

У жодному разі не використовуйте пристрій, якщо в безпосередній близькості знаходяться люди, особливо діти або домашні тварини.
■ Перед виконанням робіт на небезпечних об'єктах видаліть із робочої зони, наприклад, гілки, уламки скла та шматки металу, каміння.

Робота

■ Під час роботи з пристроєм завжди надягайте захисні окуляри та міцні черевики.
■ Не використовуйте пристрій за поганих погодних умов, особливо під час грози.
■ Експлуатуйте пристрій тільки за денного світла або належного штучного освітлення.
У жодному разі не використовуйте пристрій, якщо захисні пристрої та кришки пошкоджені або відсутні.
Завжди відключайте при- стрій від джерела живлення,

виймайте знімні акумулятори або батареї:

завжди, перш ніж залиши- ти пристрій без нагляду;
■ перед зняттям блокування пристрою;
до початку перевірки, очищення або експлуата- ції пристрою;
■ коли пристрій починає а- номально вібрувати;

■ У разі пошкодження пристрою відремонтуйте його.

Технічне обслуговування та зберігання

Відключайте пристрій від джерела живлення, тобто активуйте блокування проти ввімкнення, виймайте знімні акумулятори або батареї перед виконанням будь-яких робіт з технічного обслуговування або очищення.

Завжди носіть захисні рука- виці під час технічного об- слуговування, догляду та очищення.

■ Використовуйте тільки за- пасні частини та приладдя, рекомендовані виробником.

Регулярно перевіряйте пристрій і виконуйте технічне обслуговування. Ремонтувати пристрій дозволено тіль-

ки в сервісному центрі AL-KO.

■ Зберігайте пристрій в недо- ступному для дітей місці, як- що він не використовується.

3.1.1 Безпека на робочому місці

■ Перед початком виконання робіт з робочої зони слід ви- далити сторонні предмети, наприклад, гілки, уламки скла, шматки металу, камін- ня.

Використовувати пристрій слід тільки за денного світла або яскравого штучного освітлення.

■ Не слід експлуатувати при- стрій на твердій або плас- кою основі або на схилах.

■ Забезпечити стійке положення.

3.1.2 Безпека людей, тварин і майна

Враховуйте, що оператор несе відповідальність за нещасні випадки та збитки, нанесені людям та їх власності.

■ Пристрій слід використовувати лише для тих завдань, для яких він передбачений. Нецільове використання може призвести до травм і матеріальних збитків.

■ Не можна вмикати пристрій, якщо в робочій зоні перебувають люди та тварини.
- Тримайте пристрій на безпечній відстані від людей та тварин або вимкніть його в разі наближення людей або тварин.

3.1.3 Безпека пристрою

■ Використовуйте пристрій тільки за наступних умов:
якщо він не забруднений;
якщо він не пошкоджений;
якщо всі елементи керування працюють справно.

■ Не піддавайте пристрій перевантаженням. Він призначений для виконання легких робіт у приватному секторі. Перевантаження призводить до порушень нормальної роботи.

Ніколи не використовуйте пристрій зі зношеними або пошкодженими деталями. Несправні деталі завжди замінювати оригінальними запасними частинами від виробника. Якщо пристрій експлуатується зі зношеними або пошкодженими деталями, до виробника не можуть бути заявлені гарантійні вимоги.

■ Для виконання ремонту звертайтеся до спеціалізованої майстерні або сервісного центру.

3.1.4 Правила техніки безпеки під час використання

■ Керуйте пристроєм, тримаю- чи його двома руками.
- Тримайте руки й ноги на безпечній відстані від очищуючої щітки, особливо в момент запуску двигуна.
■ Після вимкнення двигуна необхідно дочекатися припинення обертання очищуючої щітки.
Видаляйте залишки тільки тоді, коли двигун і щітку зупинено, а акумулятор вийня-то.
■ Захисний щит, щітку і двигун слід регулярно очищати від залишків.
■ Особи, які раніше не працювали з пристроєм, повинні спочатку навчитися поводитися з пристроєм з вимкненим двигуном.

3.2 Правила техніки безпеки для акумулятора й зарядного пристрою

Дотримуйтеся правил техніки безпеки в окремих посібниках

із експлуатації під час використання акумулятора та зарядного пристрою.

Див.

■ Посібник користувача 442228: Літій-іонний акуму- лятор B50 Li, B100 Li
■ Посібник користувача 442230: Зарядний пристрій C30 Li

4 МОНТАЖ

ПОПЕРЕДЖЕННЯ!

Небезпека через неповний монтаж!

Використання пристрою, змонтованого не в повному обсязі, може призвести до серйозних травм.

■ Пристрій слід використовувати тільки за умови завершення монтажу в повному обсязі!
Акумулятор слід вставляти в пристрій тільки за умови завершення монтажу в повному обсязі!
■ Перед увімкненням перевірити наявність та функціональність всіх запобіжних й захисних пристроїв!

4.1 Монтаж провідного колеса (02)

1. Вставте провідне колесо (02/1) в головку щітки (02/2) (02/a) до упору.

4.2 Установлення захисного щита (03)

1. Встановіть захисний щит (03/1) на головку щітки (03/2).
2. Зафіксуйте захисний щит (03/1) за допомогою гвинтів, що поставляються (03/3) на голівці щітки.

4.3 Установка напрямної рукоятки (04)

1. Встановіть напрямну рукоятку (04/1) на телескопічну ручку (04/a).
2. Вставте болти з різьбленням (04/2) в напрямну рукоятку (04/b).

3. Встановіть поворотну кнопку (04/3) на гвинт (04/2) і затягніть (04/с).

4. Прикрутіть поворотну кнопку таким чином, щоб напрямну рукоятку можна було піднімати без великого зусилля.

4.4 Монтаж щітки (11)

1. Вставте (11/a) щітку (11/1) на приводний вал (11/2). Переконайтеся в тому, що щітка правильно встановлена на приводному валу.
2. Вставте штифт (11/3) в отвір (11/4) і утримуйте його однією рукою.
3. Встановіть гайку (11/5) і затягніть.
4. Затягніть гайку за допомогою гайкового ключа (11/6) в іншій руці.
5. Видаліть штифт і гайковий ключ.

5 ВВЕДЕННЯ В ЕКСПЛУАТАЦИЮ

5.1 Зарядження акумулятора

ОБЕРЕЖНО!

Пожежонебезпека під час заряджання!

Нагрівання зарядного пристрою може призвести до пожежі, якщо його по-ставити на легкозаймисті поверхні і не забезпечити достатню вентиляцію.

Завжди використовуйте зарядний пристрій на негорючій поверхні й у негорючому середовищі.

■ За потреби: Звільніть вентиляційні отвори.

ПРИМІТКА

Акумулятор й зарядний пристрій не входять в комплект поставки.

Акумулятор частково заряджено! Акумулятор слід повністю зарядити перед першим використанням. Акумулятор можна заряджати на будь-якому рівні заряду акумулятора. Переривання зарядження не впливає на стан акумулятора.

ПРИМІТКА

Більш детальна інформація знаходиться в окремих посібниках для акумулятора та зарядного пристрою.

Див.

■ Інструкція з експлуатації літій-іонного акумулятора – B50 Li
■ Інструкція з експлуатації зарядного пристрою – C30 Li

5.2 Встановлення та виймання акумулятора (05)

Установлення акумулятора (05/a)

1. Вставити акумулятор (05/1) в акумуляторний відсік (05/2) до упору.

Виймання акумулятора (05/b)

1. Натиснути та утримувати натиснутою кнопку розблокування (05/3) на акумуляторі.

2. Вийміть акумулятор.

6 ЕКСПЛУАТАЦІЯ

6.1 Регулювання телескопічної ручки (06)

1. Щоб послабити верхню кріпильну втулку (06/1), поверніть приблизно на 180° в напрямку стрілки (06/a).

2. Відрегулювати висоту телескопічної ручки (06/2) відповідно до зросту користувача. Телескопічну ручку можна подовжити приблизно на 10 см (06/b).

3. Щільно закрутити кріпильну втулку (06/с).

6.2 Поворот головки щітки (07)

Головку щітки можна нахилити в чотири положення на 0°, 18°, 36° і 54° для полегшення роботи.

1. Натиснути (07/a) кнопку фіксації (07/1).

2. Поверніть головку щітки (07/2) в потрібне положення (07/b).

3. Відпустити кнопку фіксації.

6.3 Вмикання і вимикання щілинного очищувача (10)

1. Зайняти стійке положення.

2. Тримати пристрій слід обома руками. У цей момент ріжуча голівка не повинна тор-катися землі.

3. Однією рукою слід взятися за напрямну рукоятку (01/4), іншою рукою – за основний пристрій (01/1).

4. Натисніть кнопку безпеки (10/1).

5. Натиснути та утримувати вимикач увімкнення/вимкнення (10/2). Пристрій по- чинає працювати. Відпустіть кнопку безпеки.

6. Як тільки ви відпустите вимикач (10/2), пристрій вимкнеться.

7 РОБОЧІ ХАРАКТЕРИСТИКИ ТА СПОСІБ РОБОТИ (08)

Увімкніть пристрій перед наближенням до поверхні, а потім опустіть його, щоб уникнути перевантаження.
Спочатку встановіть пристрій за допомогою провідного колеса (08/1), щоб очистити поверхні щіткою (08/2). Повільно просувайтеся вперед (08).
В процесі роботи пристрій слід рівномірними рухами переміщувати справа наліво.
Області сильного забруднення необхідно очищати частинами. Завжди просувайтеся в одному напрямку (08/а).
Якщо пристрій перевантажено надлишко- вим тиском притиску, щітка буде заблоко- вана. Пристрій слід негайно дещо підняти, щоб зняти навантаження. В іншому випад- ку надмірне навантаження може привести до серйозного пошкодження двигуна.
- Тримайте пристрій подалі від поверхонь, які легко пошкодити.

8 ТЕХНІЧНЕ ОБСЛУГОВУВАННЯ ТА ДОГЛЯД

ПОПЕРЕДЖЕННЯ! Небезпека порізів!

Небезпека отримання різаних ран під час контакту з гострими рухомими де- талями пристрою і ріжучим інструмен- том.

Завжди вимикайте пристрій перед технічним і сервісним обслуговуванням та очищенням. Вийміть акумулятор.

Завжди носіть захисні рукавиці під час технічного обслуговування, догляду та очищення.

8.1 Заміна щітки (11)

1. Вимкніть пристрій і вийміть акумулятор.
2. Вставте штифт (11/3) в отвір (11/4) приводного вала (11/2) і утримуйте його однією рукою. Відпустіть гайку (11/5) за допомогою гайкового ключа (11/6) в іншій руці.
3. Відкрутіть гайку (11/5) і зніміть щітку (11/1).

4. Вставте (11/a) іншу щітку (11/1). Переконайтеся в тому, що щітка правильно встановлена на приводному валу.

5. Затягніть гайку (11/5) за допомогою гайко- вого ключа (11/6) в іншій руці.

6. Видаліть штифт (11/3) і гайковий ключ.
7. Вставити акумулятор в пристрій.

9 УСУНЕННЯ НЕСПРАВНОСТЕЙ

ОБЕРЕЖНО!

Небезпека травмування

Рухомі деталі та деталі з гострими краями можуть призвести до травм.

Завжди носіть захисні рукавиці під час технічного і сервісного обслуговування та очищення!

ПРИМІТКА

У разі виникнення пошкоджень, які не зазначені в цій таблиці, або пошко- джень, з якими користувач не може впоратися сам, слід звернутися до на- шої служби підтримки.

Несправність Причина Усунення
Двигун не працює. Акумулятор розряджений. Зарядіть акумулятор.
Двигун вимикається. Спрацював запобіжний автомат.		Зачекайте, доки запобіжний автомат знову ввімкне прилад.
Тривалість роботи від акумулятора суттєво знизила-ся.	Вентиляційні отвори за-бруднені.	Очистіть пристрій.
	Акумулятор розряджений, оскільки ним не користува-лися довгий час.	Зарядіть акумулятор.
	Термін служби акумулято-ра завершився.	Замініть акумулятор. Використовуйте лише оригінальні запчастини від виробника.
Акумулятор не заряджається.	Контакти акумулятора за-бруднені.	Зверніться до сервісного центру компанії AL-KO.
	Несправність акумулятора або зарядного пристрою.	Замовити запасні частини. Зверніть-ся до сервісного центру компанії AL-KO.
	Акумулятор занадто гаря-чій.	Дочекайтеся охолодження акумуля-тора.
Поверхні не очищаються.	Щітка зношена. Замінити щітку.

10 ТРАНСПОРТУВАННЯ

Перед транспортуванням виконайте наведені нижче заходи:

1. Вимкніть пристрій.

2. Вийміть акумулятор з пристрою.

3. Правильно упакуйте акумулятор (див. нижче).

ПРИМІТКА

Номінальна потужність акумулятора становить менше 100 Вт · год. Дотримуйтеся наведених нижче вказівок щодо транспортування!

Літій-іонний акумулятор підлягає закону про перевезення небезпечних вантажів, але його можна транспортувати за спрощених умов:

Приватні користувачі можуть транспорту- вати неушкоджений акумулятор без будь- яких додаткових вимог дорожнім транспор- том виключно в упаковці для роздрібного продажу для особистих цілей. Дотримуй- тесь обмежень щодо ваги для окремо аку- муляторів, які надсилаєте окремо:
загальна вага максимум 30 кг на упаковку під час транспортування автомобільним, залізничним і морським транспортом немає обмежень щодо ваги для повітряного транспорту, але максимум 2 штуки на упаковку
Якщо акумулятор імовірно пошкоджений (наприклад, через падіння пристрою), перевезення заборонено.
Комерційні користувачі, які виконують перевезення в зв'язку зі своєю основною діяльністю (наприклад, поставки на будівельні майданчики або місця навантаження та з них), можуть також скористатися цим спрощенням.

В обох вищезгаданих випадках слід вжити примусових заходів, щоб запобігти витоку вмісту. В інших випадках слід суворо дотримуватися правил про небезпечні вантажі! Недотримання загрожує відправнику і, можливо, перевізнику суворим покаранням.

Інші вказівки щодо транспортування та надсилання

Транспортуйте або надсилайте літій-іонний акумулятор тільки в непошкодженому стані!
Закріпіть пристрій так, щоб запобігти не- навмисному введенню в експлуатацію під час транспортування.
Поставте пристрій в тверду зовнішню упаковку (коробку). Якщо можливо, використовуйте оригінальну упаковку виробника.
Перевіряйте правильність маркування та документації про надсилання під час транспортування і надсилання (наприклад,

кур'єрською або експедиторської служ- бою):

Під час транспортування на автомобільному, залізничному і морському транспорті на упаковці повинні бути наліплені попереджувальні наліпки про те, коли акумулятори було вставлено в пристрій. Якщо акумулятори було вставлено або вбудовано в пристрої, то не потрібно жодної попереджувальної наліпки, оскільки зовнішня/оригінальна упаковка вже відповідають певним правилам.
У разі повітряного транспорту на упаковку повинна бути наліплена попереджувальна наліпка. Дотримуйтесь обмежень щодо ваги для акумуляторів, що постачаються разом з пристроєм: максимум 5 кг ваги акумулятора на упаковку і максимум 2 штуки на упаковку, якщо акумулятори прикріплено до пристрою.

Дізнайтеся у свого постачальника послуг, чи можливе транспортування, і покажіть свою посилку.

Рекомендуємо звернутися до фахівця з небезпечних вантажів для підготування до надсилання. Також дотримуйтеся діючих національних приписів.

11 ЗБЕРІГАННЯ

Після кожного використання ретельно очищайте пристрій і за потреби встановлюйте всі захисні кришки. Зберігайте пристрій у сухому місці, що закривається, недоступному для дітей.

В разі тривалого зберігання понад 30 днів необхідно виконати наступні дії:

Протріть весь пристрій, а також приладдя, ганчіркою. Не використовуйте бензин або інші розчинники!
При сильних забрудненнях зніміть і ретельно очистіть щітки.
Очистіть щітки у воді, а також з використанням жорсткої щітки, дайте їм повністю висохнути.
Видаліть бруд з усіх вентиляційних отворів.
Зберігайте пристрій по можливості в сухому місці.

11.1 Зберігання акумулятора та зарядного пристрою

НЕБЕЗПЕКА!

Вибухо- та пожежонебезпека!

Вибух акумулятора призведе до смерті або серйозних травм в результаті зберігання біля відкритого полум'я або джерел тепла.

Зберігайте акумулятор у прохолодному та сухому місці, якнайдалі від відкритого полум'я або джерел тепла.

ПРИМІТКА

Завдяки автоматичному розпізнаванню рівня заряду під час заряджання акумулятор захищено від перевантаження і, таким чином, може залишатися в зарядному пристрої протягом певного часу, але не постійно.

ПРИМІТКА

Дотримуватись окремих правил техніки безпеки при використанні акумулятора та зарядного пристрою.

Зберігати акумулятор в сухому та захище- ному від впливу мінусових температур приміщенні при температурі від 0 до 35 °C. Під час зберігання акумулятор має бути заряджений на 40 - 60%.
- Щоб уникнути короткого замикання акумулятор не слід зберігати поблизу металевих предметів або предметів, що містять кислоту.
Після 6-місячного зберігання акумулятор заряджається приблизно 1 година.

12 УТИЛІЗАЦІЯ

Вказівки щодо електричного і електронного обладнання (ElektroG)

Електронні та електричні пристрої не належать до звичайних побутових відходів. Їх слід збирати та викидати окремо.

Використані батарейки або акумулятори, які вже не використовуються в старому пристрої, слід бути видалені перед викиданням! Їхня утилізація регулюється законом про акумулятори.

Власники або користувачі електричного та електронного обладнання зобов'язуються повертати його відповідно до законодавства після використання.
Кінцевий користувач несе відповідальність за стирання своїх персональних даних зі старого обладнання перед утилізацією!

Символ з перекресленого смітника означає, що електричні та електронні пристрої заборонено утилізувати разом з іншими побутовими відходами.

Електричні та електронні пристрої можна безкоштовно в таких місцях:

■ Державна служба з видалення або збору (наприклад, муніципальні склади)
■ Магазини електрообладнання (стаціонарні та інтернет-магазини) за умови, що про-давці зобов'язані приймати їх чи пропону-вати їх на добровільній основі.

Ці заяви застосовуються тільки для пристроїв, встановлених і проданих у країнах Європейського Союзу, відповідно до Директиви ЄС 2012/19/ЄС. У країнах за межами Європейського Союзу можуть діяти інші правила щодо утилізації електричних та електронних пристроїв.

Примітки щодо закону про акумулятори (BattG)

Старі батареї та акумулятори не належать до звичайних побутових відходів. Їх слід збирати та викидати окремо.

Див. інформацію про безпечне видалення батарей або акумуляторів із електричного чи електронного пристрою, а також інформацію про тип використовуваної системи (наприклад, хімічний тип), у посібнику з експлуатації або встановлення.
Власники або користувачі батарей або акумуляторів зобов'язуються повертати його відповідно до законодавства після використання. Повернення обмежується постачанням невеликих кількостей.

Старі батареї можуть містити шкідливі речовини або важкі метали, які можуть завдати школи довкіллю і здоров'ю. Утилізація відпрацьованих батарей і використання ресурсів, що містяться в них, сприяє захисту цих двох важливих активів.

Символ з перекресленого смітника означає, що батареї та акумулятори заборонено утилі- зувати разом з іншими побутовими відходами.

Крім того, під смітником є символи Hg, Cd або Pb, що виглядають таким чином:

■ Hg: батарея містить понад 0,0005 % ртуті
Cd: батарея містить понад 0,002 % кадмію
■ Pb: батарея містить понад 0,004 % свинцю
Акумулятори та батареї можна безкоштовно в таких місцях:
Державна служба з видалення або збору (наприклад, муніципальні склади)

■ Магазини батарей і акумуляторів
■ пункт збору загальної системи повернення відпрацьованих акумуляторів
■ пункт збору виробника (якщо він не є чле- ном загальної системи повернення)

Ці заяви застосовуються тільки для акумуляторів і батарей, встановлених і проданих у країнах Європейського Союзу, відповідно до Директиви ЄС 2006/66/ЄС. У країнах за межами Європейського Союзу можуть діяти інші правила щодо утилізації акумуляторів і батарей.

13 СЕРВІСНЕ ОБСЛУГОВУВАННЯ

Якщо у вас є питання щодо гарантії, ремонту або запасних частин, зверніться в найближчий

сервісний центр AL-KO. Адресу можна знайти в Інтернеті за посиланням: www.al-ko.com/service-contacts

14 ГАРАНТИЯ

До закінчення строку давності рекламацій, установленого за законом, виробник усуває можливі дефекти матеріалу чи виробничий брак шляхом ремонту або заміни (на свій вибір). Строк давності визначається законодавством країни, у якій прилад було куплено.

Гарантія зберігається лише за таких умов:

Дотримуйтеся цього посібника з експлуатації
■ Використання приладу за призначенням
Використання оригінальних запчастин

Гарантія анулюється за таких умов:

■ Самовільний ремонт
■ Самовільна зміна технічних характеристик
■ Використання не за призначенням

Гарантія не поширюється на:

■ Пошкодження лакофарбового покриття, спричинене звичайним зношуванням

частини, що зношуються, позначені у відомості запасних частин рамкою; xxxxxx (х)

Відлік гарантійного терміну розпочинається з дати придбання виробу першим кінцевим споживачем. Дата придбання вказана в чеку. У разі виникнення гарантійного випадку зверніться з цією заявою та оригіналом квитанції, що підтверджує покупку, до свого дилера або в найближчу авторизовану сервісну службу. Це гарантійне зобов'язання не змінює встановлені законом претензії покупця до продавця.

15 ПЕРЕКЛАД ОРИГІНАЛЬНОЇ ДЕКЛАРАЦІЇ ВІДПОВІДНОСТІ СТАНДАРТАМ ЄК/ЄС

Ми заявляємо з повною відповідальністю, що цей виріб у формі, в якій він представлений на ринку, відповідає вимогам гармонізованих Директив ЄС, стандартів безпеки ЄС і застосовних до нього стандартів.

Виріб

Акумуляторний щілинний очищувач

Серійний номер

G4990012

Тип

MB 2010

Виробник

AL-KO Geräte GmbH

Ichenhauser Str. 14

D-89359 Kötz

Директиви ЄС

2006/42/EC

2014/30/EU

2011/65/EU

Уповноважена особа, що склала документацию

Андреас Хедріх

Ichenhauser Str. 14

D-89359 Kötz

Гармонізовані стандарти

EN 60745-1:2009+A11:2010

EN 786:1996+A2:2009

EN 55014-1:2017

EN 55014-2:2015

Kötz, 2018-11-15
