MB 2010 - Elektrinis valiklis AL-KO - Nemokama naudojimo instrukcija

Gaminio tipas	Belaidis siūlių valiklis
Prekės ženklas	AL-KO
Modelis	MB 2010
Naudojimas	Privatus: siūlių ir išorinių paviršių (plytelių, trinkelių, medžio) valymas
Maitinimas	Ličio jonų baterija (nepridedama)
Suderinama baterija	B50 Li (ref. 113559) arba B50 Li (ref. 113698)
Suderinamas įkroviklis	C30 Li (ref. 113560)
Suvartojama galia	36 V (baterijos įtampa)
Svoris	Maždaug 8 kg
Teleskopinė rankena	Reguliuojama (prailginimas apie 10 cm)
Šepetėlio galvutės pakreipimas	4 padėtys: 0°, 18°, 36°, 54°
Pridedamų šepetėlių tipas	1 metalinis šepetėlis, 1 nailoninis šepetėlis
Vaikų sauga	Anga spynai (nepridedama) ant jungiklio
Apsauginis ekranas	Taip, apsaugo nuo purslų ir besisukančio šepetėlio
Priežiūra	Valyti po naudojimo, pakeisti šepetėlį susidėvėjus, laikyti sausoje vietoje
Garantija	Teisinė garantija nuo gamybos defektų

Dažnai užduodami klausimai - MB 2010 AL-KO

Kaip pakeisti MB 2010 valiklio šepetėlį?

Išjunkite prietaisą ir išimkite bateriją. Naudokite pateiktą plokščiąjį raktą, kad atlaisvintumėte veržlę, laikydami veleną. Nuimkite susidėvėjusį šepetėlį, uždėkite naują šepetėlį ant variklio veleno laikydamiesi krypties, tada priveržkite veržlę.

Kokia baterija suderinama su MB 2010?

MB 2010 naudoja AL-KO serijos ličio jonų bateriją, modeliai B50 Li (ref. 113559 arba 113698). Baterija neįtraukta į pristatymą.

Kaip sureguliuoti teleskopinės rankenos aukštį?

Pasukite viršutinę reguliavimo movą apie 180° atlaisvinimui. Sureguliuokite rankenos ilgį (maks. prailginimas 10 cm), tada vėl užsukite movą.

Ar galima naudoti MB 2010 ant trapių paviršių?

Ne, venkite prietaiso artumo prie trapių paviršių. Jis skirtas plytelėms, trinkelėms ir tvirtoms medinėms dangoms.

Kaip įjungti ir išjungti valiklį?

Laikykite prietaisą abiem rankomis, paspauskite saugos mygtuką, tada paspauskite Įjungimo/išjungimo jungiklį laikydami saugos mygtuką. Atleiskite jungiklį, kad išjungtumėte.

Ką daryti, jei variklis neužsiveda?

Patikrinkite, ar baterija įkrauta ir tinkamai įdėta. Jei baterija per šalta ar per karšta, palaukite, kol ji grįš į kambario temperatūrą. Žr. instrukcijos trikčių šalinimo lentelę.

Kaip pakreipti šepetėlio galvutę?

Paspauskite ant galvutės esantį reguliavimo mygtuką, tada pakreipkite galvutę norimu kampu (0°, 18°, 36° arba 54°). Atleiskite mygtuką, kad užrakintumėte padėtį.

Kokios rekomenduojamos apsaugos priemonės?

Visada dėvėkite apsauginius akinius, tvirtus batus ir pirštines. Prietaisas turi apsauginį ekraną ir vaikų saugą.

Kaip laikyti bateriją žiemą?

Laikykite bateriją sausoje vietoje, apsaugotoje nuo šalčio, 0°C–35°C temperatūroje, su 40–60% įkrovimu. Įkraukite ją maždaug 1 valandą po 6 mėnesių laikymo.

Kur rasti atsargines dalis MB 2010?

Susisiekite su AL-KO klientų aptarnavimo tarnyba arba įgaliotuoju prekiautoju. Naudokite tik originalias dalis. Dalių sąrašą rasite AL-KO svetainėje.

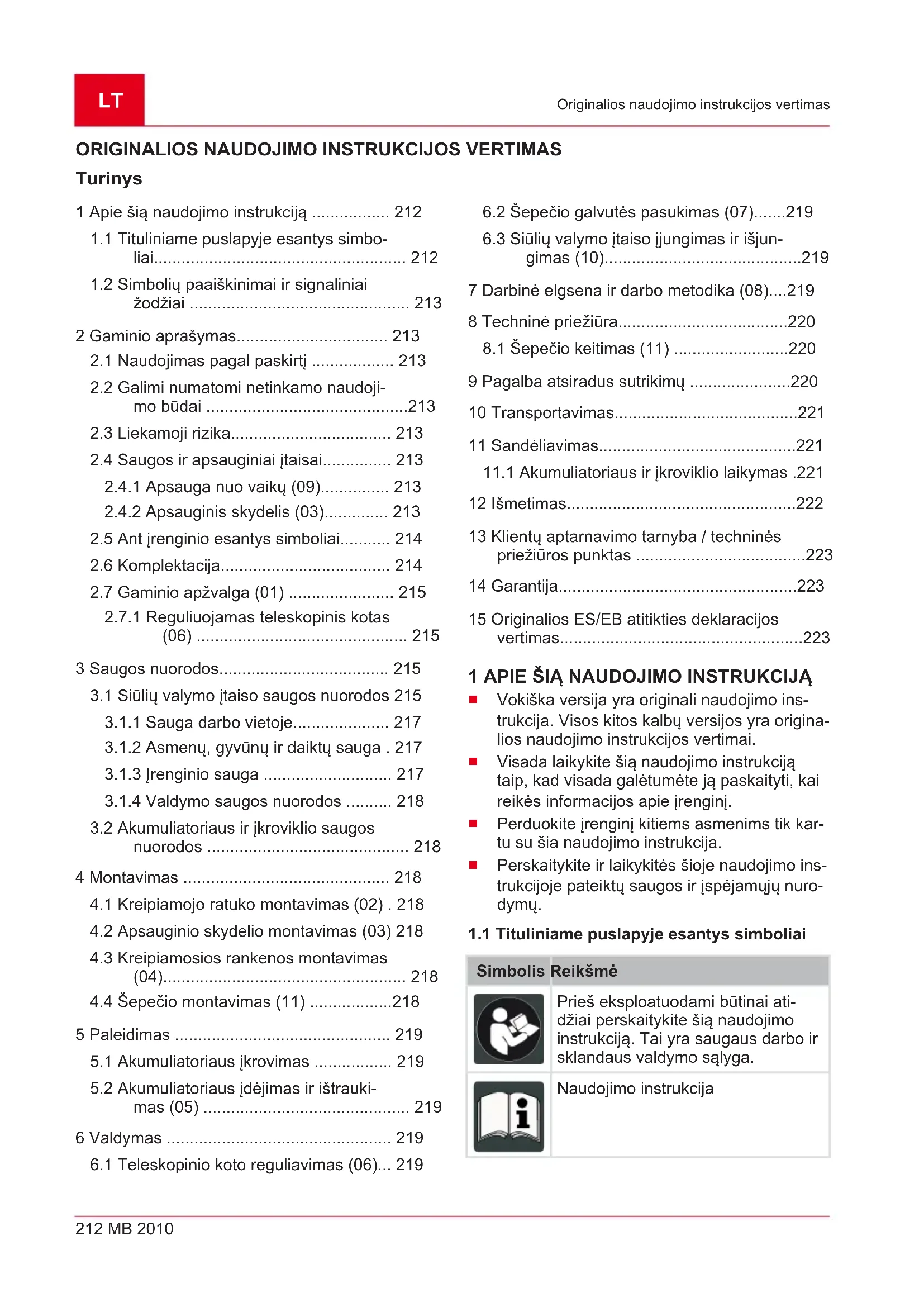

NAUDOJIMO INSTRUKCIJA MB 2010 AL-KO

1 Apie šią naudojimo instrukcija 212

1.1 Tituliniame puslapyje esantys simbo- liai.... 212

1.2 Simbolių paaiškinimai ir signaliniai žodžiai 213

2 Gaminio aprašymas.... 213

2.1 Naudojimas pagal paskirtį ...... 213

2.2 Galimi numatomi netinkamo naudoji-mo būdai 213

2.3 Liekamoji rizika.... 213

2.4 Saugos ir apsauginiai įtaisai.... 213

2.4.1 Apsauga nuo vaikų (09)...... 213

2.4.2 Apsauginis skydelis (03)...... 213

2.5 Ant jrenginio esantys simboliai...... 214

2.6 Komplektacija.... 214

2.7 Gaminio apžvalga (01) 215

2.7.1 Reguliuojamas teleskopinis kotas (06) 215

3 Saugos nuorodos.... 215

3.1 Siūlių valymo įtaiso saugos nuorodos 215

3.1.1 Sauga darbo vietoje.... 217

3.1.2 Asmenų, gyvūnų ir daiktų sauga . 217

3.1.3 [renginio sauga 217

3.1.4 Valdymo saugos nuorodos ..... 218

3.2 Akumuliatoriaus ir jkroviklio saugos nuorodos 218

4 Montavimas 218

4.1 Kreipiamojo ratuko montavimas (02) . 218

4.2 Apsauginio skydelio montavimas (03) 218

4.3 Kreipiamosios rankenos montavimas (04).... 218

4.4 Šepečio montavimas (11) ......218

5 Paleidimas 219

5.1 Akumuliatoriaus ikrovimas 219

5.2 Akumuliatoriaus jdėjimas ir ištraukimas (05) 219

6 Valdymas 219

6.1 Teleskopinio koto reguliavimas (06)... 219

6.2 Šepečio galvutės pasukimas (07)......219

6.3 Siūlių valymo įtaiso jjungimas ir išjungimas (10)....219

7 Darbinė elgsena ir darbo metodika (08)....219

8 Techninė priežiūra....220

8.1 Šepečio keitimas (11) ......220

9 Pagalba atsiradus sutrikimų ......220

10 Transportavimas....221

11 Sandėliavimas....221

11.1 Akumuliatoriaus ir jkroviklio laikymas .221

12 Išmetimas....222

13 Klientų aptarnavimo tarnyba / techninės priežiūros punktas ......223

14 Garantija....223

15 Originalios ES/EB atitikties deklaracijos vertimas....223

1 APIE ŠIĄ NAUDOJIMO INSTRUKCIJA

Vokiška versija yra originali naudojimo instrukcija. Visos kitos kalbų versijos yra originalios naudojimo instrukcijos vertimai.
Visada laikykite šią naudojimo instrukciją taip, kad visada galėtumėte ją paskaityti, kai reikės informacijos apie įrenginį.
Perduokite jrenginj kitiems asmenims tik kartu su šia naudojimo instrukcija.
Perskaitykite ir laikykitės šioje naudojimo instrukcijoje pateiktų saugos ir įspėjamųjų nurodymų.

1.1 Tituliniame puslapyje esantys simboliai

Simbolis Reikšmė

Prieš eksploatuodami būtinai atidžiai perskaitykite šią naudojimo instrukciją. Tai yra saugaus darbo ir sklandaus valdymo sąlyga.

Naudojimo instrukcija

Simbolis Reikšmė

Būkite atsargūs su ličio jonų akumuliatoriais! Ypač atsižvelkite į šioje naudojimo instrukcijoje pateiktas transportavimo, laikymo ir utilizavimo nuorodas!

1.2 Simbolių paaiškinimai ir signaliniai žodžiai

PAVOJUS!

Nurodo gresiančia pavojingą situaciją, kurios neišvengus galimas mirtinas arba sunkus sužalojimas.

JSPĖJIMAS!

Nurodo galimą pavojingą situaciją, kurios neišvengus galimas mirtinas arba sunkus sužalojimas.

ATSARGIAI!

Nurodo galimą pavojingą situaciją, kurios neišvengus galimas lengvas arba vidutinio sunkumo sužalojimas.

DÈMESIO!

Nurodo situaciją, kurios neišvengus galima materialinė žala.

NUORODA

Specialios nuorodos dėl geresnio suprantamumo ir valdymo.

2 GAMINIO APRAŠYMAS

2.1 Naudojimas pagal paskirti

Ši jrenginj galima naudoti:

siūlėms ir paviršiams valyti bei prižiūrėti ant dangų ir tarp jų išorės srityje, pvz., akmens plokščių, grindinių, medinių dangų;
■ dulkėms, nešvarumams ir piktžolėms šalinti.

Su jrenginiu leidžiama dirbti tik tada, kai jis iki ga-lo sumontuotas.

Šis prietaisas yra skirtas naudoti asmeniniame ūkyje. Bet koks kitoks naudojimas ir neleistinas permontavimas arba primontavimas laikomas naudojimu ne pagal paskirtį, todėl garantija tampa negaliojanti ir netenkama atitikties (CE ženklo) bei gamintojas neprisiima atsakomybės už naudotojo arba trečiųjų asmenų patirtą žalą.

2.2 Galimi numatomi netinkamo naudojimo būdai

Irenginys neskirtas naudoti nei komerciniais tiks- lais viešuose parkuose ir sporto aikštėse nei žemės ir miškų ūkyje.

Visų pirma atkreipkite dėmesį:

■ jrenginys neskirtas naudoti horizontaliai, darbams didesniame nei galvos aukštyje, netinkamoms grindų arba siūlių medžiagoms ar kitoms nei nurodyta naudojimo sritims;
■ nenaudokite jrenginio šlapiomis sąlygomis, lyjant lietui ir vandenyje ar po juo.

2.3 Liekamoji rizika

Net ir prietaisą naudojant pagal paskirtį negalima visiškai garantuoti, kad neliks jokios liekamosios rizikos. Dėl prietaiso konstrukcijos, priklausomai nuo naudojimo, galimi tokie potencialūs pavojai:

■ Klausos sutrikdymas, kai nenaudojama klau-sos apsauga.
Kūno sužalojimai dėl rankų vibracijos, kai įrenginys ilgesnį laiką nenaudojamas arba neatliekama jo techninė priežiūra, kaip nurodyta.
- Žemių ir nedidelių akmenų nusviedimas.
Pjautiniai sužalojimai jkišus rankas i besisukantį šepetį.

2.4 Saugos ir apsauginiai įtaisai

ISPÈJIMAS!

Pavojus susižaloti

Dėl pažeistų ir išjungtų saugos bei apsauginių įtaisų galima sunkiai susižaloti.

Sugedusius saugos ir apsauginius jtaisus paveskite suremontuoti.

Niekada neatjunkite saugos ir apsauginių įtaisų.

2.4.1 Apsauga nuo vaikų (09)

Skylė (5 mm) ant jungimo / išjungimo jungiklio (09/1) numatyta pakabinamai spynai* (09/2). Pakabinama spyna neleidžia neplanuotai paleisti jrenginio.

* Nejeina j komplektaciją.

2.4.2 Apsauginis skydelis (03)

Apsauginis skydelis (03/1) apsaugo operatorių nuo besisukančio šepečio ir išsviedžiamų objektų.

2.5 Ant jrenginio esantys simboliai

Simbolis Reikšmė

Ypatingas atsargumas valdant!

Prieš eksploatacijos pradžią per- skaitykite naudojimo instrukciją!

Pavojus dėl išsviedžiamų daiktų!

Pašaliniams asmenims liepkite pa- sišalinti iš pavojaus zonos!

Rankas ir kojas laikykite toliau nuo besisukančio šepečio!

Užsidėkite akių apsaugą!

Saugokite jrenginj nuo lietaus ir su- šlapimo!

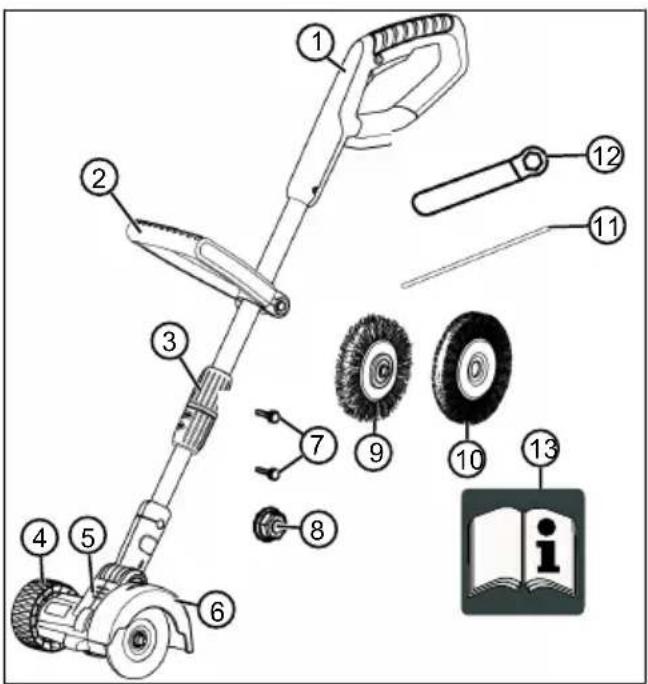

2.6 Komplektacija

Komplektą sudaro čia išvardintos pozicijos. Patikrinkite, ar jos visos yra:

Nr. Konstrukcinė dalis

1 Pagrindinis jrenginys

2 Kreipiamoji rankena

3 Teleskopinis kotas

4 Kreipiamasis ratukas

5 Reguliuojama šepečio galvutė

6 Apsauginis skydelis

7 2 varžtai 3,5 x 13

8 Veržlė M8

9 Vielinis šepetys

10 Nailoninis šepetys

11 Kaištis

12 Atsuktuvas

13 Naudojimo instrukcija

NUORODA

Akumuliatorius ir jkroviklis j komplektaciją nejeina, todėl juos reikia jsigyti atskirai.

Su šiais gaminių kodais galima įsigyti:

ličio jonų akumuliatorių – B50 Li, gam. Nr. 113559,
ličio jonų akumuliatorių – B100 Li, gam. Nr. 113698,
■ jkroviklj – C30 Li – gam. kodas 113560.

2.7 Gaminio apžvalga (01)

Gaminio apžvalgoje (01) yra pateikiama jrenginio apžvalga.

Nr. Konstrukcinė dalis

1 Pagrindinis jrenginys

2 Ijungimo / išjungimo jungiklis su ap-sauga nuo vaikų

3 Apsauginis mygtukas

4 Kreipiamoji rankena

5 Teleskopinis kotas

6 Kreipiamasis ratukas

7 Reguliuojama šepečio galvutė

8 Apsauginis skydelis

9 Akumuliatorius*

10 Ijkroviklis su tinklo kištuku*

* Nejeína j komplektaciją.

2.7.1 Reguliuojamas teleskopinis kotas (06)

Irenginys yra su reguliuojamu teleskopiniu kotu. Juo Irenginj galima nustatyti pagal individualius ugius ir galima pasukti šepečio galvutę.

3 SAUGOS NUORODOS

PAVOJUS!

Pavojus gyvybei ir sunkių sužalojimų pavojus!

Nežinant saugos nuorodu ir valdymo instrukciju, galima sunkiai ar net mirtinai susižaloti.

Prieš pradėdami naudotis prietaisu, atsižvelkite į visas saugos nuorodas bei valdymo instrukcijas, pateiktas šioje naudojimo instrukcijoje, bei į nurodytas naudojimo instrukcijas.
Visus pristatytus dokumentus išsaugokite būsimam naudojimui.

3.1 Siūlių valymo įtaiso saugos nuorodos

Operatoriai

Atidžiai perskaitykite šias sau-gos nuorodas. Susipažinkite su valdymo ir nustatymo ele-mentais bei jrenginio naudoji-mu pagal paskirtį.
- Šj prietaisą leidžiama naudoti vaikams nuo 8 metų ir asmenims, turintiems fizinę, jutiminę arba protinę negalią arba nepakankamai patirties bei žinių, leidžiama naudoti tik tada, kai jie yra prižiūrimi arba buvo instruktuoti, kaip saugiai naudoti prietaisą ir supranta su tuo susijusius pavojus. Vai-kams žaisti su prietaisu draudžiama. Valyti ir atlikti naudo-tojui numatytą techninę prie-žiūrą neprižiūrimiems vaikams draudžiama.
Asmenims, turintiems labai didelę ir kompleksinę negalią, gali turėti čia aprašytas instrukcijas viršijančius poreikius.
Niekada neleiskite naudotis šiuo įrenginiu vaikams arba su šiais nurodymais nesusipaži-nusiems asmenims. Gali būti, kad nacionaliniai teisės aktai riboja operatoriaus amžių.

■ Nevaldykite įrenginio, jei var-tojote alkoholio, narkotikų ar-ba medikamentų.
Naudotojas yra pats atsakin-gas už kitų asmenų sužaloji-mą ir jų turto sugadinimą.
Niekada nekelkite arba ne- neškite jrenginio su veikiančiu varikliu! Kai jrenginj nešate i darbo vietą ir vėl iš jos išneša- te arba jrenginj turite paversti, išjunkite variklj ir išimkite aku- muliatorių.

Pasiruošimas

Prieš eksploatuodami visada patikrinkite, ar nepažeisti apsauginiai įtaisai ir uždangalai, ar jų netrūksta ir ar jie tinkamai sumontuoti. Pažeistus apsauginius įtaisus ir uždangalus pakeiskite, trūkstamus apsauginius įtaisus ir uždangalus tinkamai sumontuokite.
Niekada nepradėkite eksploatuoti įrenginio, kol netoliese yra asmenų, ypač vaikų, arba naminių gyvūnų.
Iš darbo zonos prieš darbus pašalinkite pavojingus daiktus, pvz., šakas, stiklines ir metalines dalis, akmenis.

Eksploatavimas

Kai dirbate su jrenginiu, visa-da užsidėkite apsauginius aki-nius ir tvirtus batus.

Nedirbkite su jrenginiu esant blogoms oro sąlygoms, ypač artėjant audrai.
■ Naudokite jrenginj tik dienos šviesoje arba esant geram dirbtiniam apšvietimui.
Niekada nenaudokite jrenginio, kai apsauginiai jtaisai ir uždangalai yra pažeisti arba jų nėra.
■ Visada atjunkite jrenginį nuo elektros srovės tiekimo, t. y. išimkite išimamus akumuliatorius:
visada, kai jrenginj palieka-te be priežiūros;
■ prieš šalindami jrenginio blokavimą,
- prieš tikrindami, valydami jrenginj ar atlikdami darbus prie jo,
visada, kai jrenginys prade-da nejprastai vibruoti,
■ Jei jrenginys pažeistas, paveskite jj suremontuoti.

Einamoji priežiūra ir laikymas

Prieš atlikdami techninės priežiūros arba valymo darbus, atjunkite įrenginį nuo elektros srovės tiekimo, t. y. aktyvinki-te jjungimo blokuotę, išimkite išimamus akumuliatorius.
■ Techninės apžiūros, priežiūros ir valymo darbų metu visa-da mūvėkite apsaugines pirštines.

■ Naudokite tik gamintojo rekomenduojamas atsargines dalis ir priedus.
■ Irenginj reguliariai tikrinkite ir atlikite jo techninę priežiūrą. Irenginj leidžiama remontuoti tik AL-KO techninės priežiūros skyriui.
■ Laikykite nenaudojamą jrenginį vaikams nepasiekiamoje vietoje.

3.1.1 Sauga darbo vietoje

Iš darbo zonos prieš darbus pašalinkite pavojingus daiktus, pvz., šakas, stiklines ir metalines dalis, akmenis.
- Dirbkite dienos šviesoje arba esant labai šviesiam dirbti-niam apšvietimui.
- Eksploatuokite prietaisą tik tvirto ir lygaus paviršiaus ir neeksploatuokite stačiose įstrižose padėtyse.
■ Atkreipkite dėmesį į stabilumą.

3.1.2 Asmenų, gyvūnų ir daiktų sauga

Nepamirškite, kad už nelaimingus atsitikimus ir žalą, galinčius nutikti kitiems asmenims ar jų turtui, atsako nau-dotojas.
■ Naudokite jrenginj tik tiems darbams, kuriems jis numatytas. Naudojant ne pagal pa-

skirti, galima susižaloti ir ap-gadinti daiktus.

■ Junkite jrenginj tik tada, kai darbo zonoje nėra kitų žmonių ir gyvūnų.
■ Laikykitės saugaus atstumo iki asmenų ir gyvūnų arba, jei artinasi asmenys arba gyvū-nai, išjunkite prietaisą.

3.1.3 Irenginio sauga

■ Naudokite prietaisą tik šiomis sąlygomis:
■ Irenginys nepurvinas.
■ Irenginys neapgadintas.
- Visi valdymo elementai veikia.

■ Neperkraukite jrenginio. Jis skirtas lengviems darbams privačiame sektoriuje. Dėl perkrovos jrenginys apgadinamas.

Niekada nenaudokite prietaiso su nudèvètomis arba sugedusiomis dalimis. Sugedusias dalis visada pakeiskite tik ga-mintojo originaliomis atsarginèmis dalimis. Jei jrenginys naudojamas su nudèvètomis arba sugedusiomis dalimis, pretenzija dèl garantijos ga-mintojui negalioja.

■ Remonto darbus leidžiama at- likti tik kompetentingoms specializuotoms įmonėms arba techninės priežiūros tarnyboms.

3.1.4 Valdymo saugos nuorodos

■ Jrenginj visada valdykite abiem rankomis.
Rankas ir kojas visada laikyki-te atokiau nuo valymo šepe-čio, ypač jjungdami variklj.
■ Išjunge varikli, palaukite, kol valymo šepetys sustos.
■ Pašalinkite likučius tik tada, kai variklis ir šepetys sustos bei išimsite akumuliatorių.
Apsauginis skydelis, šepetys ir variklis visada turi būti be likučių.
Asmenys, kurie nėra susipažinę su įrenginiu, iš pradžių tu-rėtų praktikuotis dirbti su iš-jungtu varikliu.

3.2 Akumuliatoriaus ir jkroviklio saugos nuorodos

Laikykitės atskirose naudojimo instrukcijose pateiktų saugos nuorodu dėl akumuliatoriaus ir ikroviklio.

Žr.:

■ Naudojimo instrukcija 442228: Ličio jonų akumuliatorius B50 Li, B100 Li
■ Naudojimo instrukcija 442230: Jkroviklis C30 Li

4 MONTAVIMAS

JSPÈJIMAS!

Pavojai nevisiškai sumontavus!

Eksploatuojant nevisiškai sumontuotą jrenginį, galima sunkiai susižaloti.

Eksploatuokite jrenginį tik tada, kai jis visiškai sumontuotas!
Dėkite akumuliatorių į įrenginį tik tada, kai įrenginys visiškai sumontuotas!
Prieš jungdami patikrinkite visus saugos ir apsauginius įtaisus, ar jie yra ir veikia!

4.1 Kreipiamojo ratuko montavimas (02)

1. Kiškite kreipiamaji ratuką (02/1) i šepečio galvutę (02/2) (02/a), kol jis užsifiksuos.

4.2 Apsauginio skydelio montavimas (03)

1. Apsauginį skydelį (03/1) uždėkite ant šepečio galvutės (03/2).
2. Komplekte esančiais varžtais (03/3) prisukite apsauginį skydelį (03/1) prie šepečio galvutės.

4.3 Kreipiamosios rankenos montavimas (04)

1. Užmaukite kreipiamają rankeną (04/1) ant teleskopinio koto (04/a).
2. Isukamą kaištį (04/2) įkiškite į kreipiamają rankeną (04/b).
3. Užmaukite reguliavimo rankenėlę (04/3) ant jsukamo kaiščio (04/2) (04/c) ir priveržkite.
4. Prisukite reguliavimo rankenėlę taip, kad naudojant nedaug jėgos būtų galima pritaikyti kreipiamosios rankenos aukštį.

4.4 Šepečio montavimas (11)

1. Užmaukite šepetį (11/1) ant pavaros veleno (11/2) (11/a). Atkreipkite dėmesį į tai, kad šepetys būtų tinkamai uždėtas ant pavaros veleno.
2. Ikiškite kaištį (11/3) į pavaros veleno kiaurymę (11/4) ir tvirtai laikykite ranka.
3. Uždėkite veržlę (11/5) ir prisukite.
4. Kita ranka atsuktuvu (11/6) priveržkite veržlę.
5. Pašalinkite kaištį ir atsuktuvą.

5 PALEIDIMAS

5.1 Akumuliatoriaus jkrovimas

ATSARGIAI!

Gaisro pavojus ikraunant!

Įkaitus įkrovikliui, kai jis statomas ant lengvai užsidegančio ir nepakankamai vėdinamo pagrindo, kyla gaisro pavojus.

■ Visada naudokite jkroviklj ant nede-gaus pagrindo ir nedegioje aplinkoje.
■ Jei yra: Neuždenkite ventiliacijos an-gų.

NUORODA

Akumuliatorius ir ikroviklis i komplektaciją nejeina.

Akumuliatorius yra iš dalies jkrautas. Prieš pirmajj naudojimą iki galo jkraukite akumuliatorių. Akumuliatorių galima krauti jam esant bet kokios jkrovos būsenos. Jkrovimo pertraukimas akumuliatoriui nekenkia.

NUORODA

Išsamios informacijos rasite atskirose akumuliatoriaus ir jkroviklio instrukcijose.

Žr.:

■ ličio jonų akumuliatoriaus B50 Li naudojimo instrukciją
■ jkroviklio C30 Li naudojimo instrukcija

5.2 Akumuliatoriaus ïdėjimas ir ištraukimas (05)

Akumuliatoriaus jdėjimas (05/a)

1. Įstumkite akumuliatorių (05/1) į angą akumuliatoriui (05/2), kol jis užsifiksuos.

Akumuliatoriaus ištraukimas (05/b)

1. Nuspauskite ir laikykite nuspaustą akumuliatoriaus atfiksavimo mygtuką (05/3).
2. Ištraukite akumuliatorių.

6 VALDYMAS

6.1 Teleskopinio koto reguliavimas (06)

1. Kad atleistumėte, viršutinę fiksavimo tūtą (06/1) pasukite maždaug 180° rodyklės kryptimi (06/a).
2. Nustatykite teleskopinį kotą (06/2) individualiai pagal ūgį. Teleskopinį kotą galima pailginti maždaug 10 cm (06/b).
3. Priveržkite fiksavimo tūtą (06/c).

6.2 Šepečio galvutės pasukimas (07)

Kad būtų lengviau dirbti, šepečio galvutę galima pasukti į 0°, 18°, 36° ir 54° padėtis.

1. Paspauskite (07/a) fiksavimo mygtuką (07/1).
2. Pasukite šepečio galvutę (07/2) i norimą padėtį (07/b).
3. Atleiskite fiksavimo mygtuką.

6.3 Siūlių valymo įtaiso įjungimas ir išjungimas (10)

1. Stabiliai atsistokite.
2. Laikykite jrenginj abiem rankomis. Tai dary-dami šepečio galvutės nestatykite ant žemės.
3. Viena ranka paimkite už kreipiamosios rankenos (01/4), kita ranka apimkite pagrindinio jrenginio rankeną (01/1).
4. Paspauskite apsauginį mygtuką (10/1).
5. Paspauskite ir laikykite nuspaudę jjungimo / išjungimo jungiklj (10/2). Irenginys veikia. At-leiskite apsauginį mygtuką.
6. Atleidus jungimo / išjungimo jungikli (10/2), įrenginys išsijungia.

7 DARBINĖ ELGSENA IR DARBO METODIKA (08)

■ Ijunkite jrenginį prieš artindamiesi prie paviršių, kuriuos reikia išvalyti, ir tik tada nuleiski-te, kad būtų išvengta perkrovos.
Iš pradžių nuleiskite įrenginio kreipiamajį ratuką (08/1), kad paviršiai būtų nuvalyti šepečiu (08/2). Lėtai eikite į priekį (08/a).
- Dirbdami nesukite jrenginio j dešinę ir j kairę puses.
■ Didesnius nešvarumus reikia valyti sluoksniais. Visada eikite i priekj ta pačia kryptimi (08/a).
Kai jrenginys perkraunamas dėl didelio prispaudimo slėgio, šepetys užblokuojamas. Jrenginį iš karto pakelkite, kad būtų sumažinta jo apkrova. Priešingu atveju galimi ilgalai-kiai variklio pažeidimai.
■ Laikykite jrenginį toliau nuo jautrių paviršių.

8 TECHNINĖ PRIEŽIŪRA

JSPÈJIMAS!

Pavojus jsipjauti!

Pavojus įsipjauti prisilietus prie aštria-briaunių ir judančių įrenginio dalių bei jki-šus pirštus į pjovimo įrankius.

Prieš atlikdami techninės priežiūros, priežiūros ir valymo darbus, visada išjunkite prietaisą. Išimkite akumuliatorių.
■ Techninės apžiūros, priežiūros ir valymo darbų metu visada mūvėkite apsaugines pirštines.

8.1 Šepečio keitimas (11)

1. Išjunkite jrenginj ir išimkite akumuliatorių.
2. Jkiškite kaištį (11/3) į pavaros veleno (11/2) kiaurymę (11/4) ir tvirtai laikykite ranka. Kita ranka atsuktuvu (11/6) atlaisvinkite veržlę (11/5).

3. Nusukite veržlę (11/5) ir nuimkite šepetį (11/1).

4. Istatykite kitą šepetį (11/1) (11/a). Atkreipkite dėmesį į tai, kad šepetys būtų tinkamai uždėtas ant pavaros veleno.

5. Kita ranka atsuktuvu (11/6) priveržkite veržlę (11/5).
6. Pašalinkite kaištį (11/3) ir atsuktuvą.
7. Idėkite akumuliatorių i įrenginį.

9 PAGALBA ATSIRADUS SUTRIKIMU

ATSARGIAI!

Pavojus susižaloti

Aštriabriaunės ir judančios įrenginio da- lys gali sužeisti.

■ Techninės apžiūros, priežiūros ir valymo darbų metu visada dėvėkite apsaugines pirštines!

NUORODA

Esant sutrikimų, kurie nėra nurodyti šioje lentelėje arba kurių negalite pašalinti savarankiškai, kreipkitės į mūsų klientų aptarnavimo tarnybą.

Sutrikimas Priežastis Šalinimas
Neveikia variklis. Išeikvotas akumuliatorius. Jkraukite akumuliatorių.
Variklis išsijungia. Išsijungė apsauginis variklio jungiklis.		Palaukite, kol apsauginis variklio jungiklis vėl jjungs įrenginį.
Žymiai trumpėja akumuliatoriaus veikimo trukmė.	Nešvarios vėdinimo angos. Išvalykite įrenginį.
	Akumuliatorius išsikrovęs, nes ilgesnį laiką nebuvo naudojamas.	Jkraukite akumuliatorių.
	Akumuliatoriaus eksploatavi-mo trukmė baigėsi.	Pakeiskite akumuliatorių.Naudokite tik originalius gamintojo priedus.
Nepavyksta jkrauti akumuliatoriaus.	Nešvarūs akumuliatoriaus kontaktai.	Kreipkitės į AL-KO techninės priežiūros skyrių.
	Sugedo akumuliatorius arba jkroviklis.	Užsakykite atsarginių dalių. Kreipkitės į AL-KO techninės priežiūros skyrių.
	Akumuliatorius yra per karš-tas.	Leiskite akumuliatoriui atvėsti.
Nevalomi paviršiai.	Nusidėvėjęs šepetys. Pakeiskite šepetį.

10 TRANSPORTAVIMAS

Prieš transportuodami atlikite tokius veiksmus:

1. Išjunkite prietaisą.
2. Išimkite akumuliatorių iš prietaiso.
3. Pagal nurodymus supakuokite akumuliatorių (žr. žemiau).

NUORODA

Akumuliatoriaus (-ių) vardinė galia yra mažesnė nei 100 Wh. Todėl laikykitės toliau pateiktų gabenimo nurodymų!

Sudėtyje esantis ličio jonų akumuliatorius atitinka pavojingų produktų teisę, tačiau gali būti transportuojamas supaprastintomis sąlygomis.

Nepažeistą akumuliatorių be papildomų priedų privatus vartotojas gali gabenti gatvėmis, kai jis yra supakuotas mažmeninei prekybai ir yra transportuojamas asmeniniais tikslais. Atsižvelkite į atskirai siunčiamų akumuliatorių svorio ribas:
maks. 30 kg bendras paketo svoris transportuojant sausuma, geležinkeliu ir van- deniu, jokių svorio apribojimų transportuojant oru, tačiau maks. 2 vnt. pakete.

■ Transportuoti draudžiama, jei spėjama, kad akumuliatorius yra pažeistas (pvz., prietaisui nukritus).

Komerciniai naudotojai, kurie vykdo transportavimą susijusį su įmonės veikla, (pvz., tiekimas į ir iš statybų aikštelių arba demonstravimas) gali taip pat pasinaudoti šia supaprastinta sąlyga.

Abiem prieš tai nurodytais atvejais būtina imtis priemonių turinio platinimui išvengti. Kitais atvejais būtina laikytis pavojingų produktų teisės reikalavimų! Neatsižvelgus į tai siuntėjui ir, galimai, vežėjuí galioja baudos.

Kiti nurodymai dėl gabenimo ir siuntimo

■ Transportuokite arba siųskite ličio jonų akumuliatorius tik nepažeistoje būsenoje!
Apsaugokite prietaisą taip, kad gabenimo metu jis nepradėtų veikti atsitiktinai.
Apsaugokite prietaisą tvirta išorine pakuote (siuntinių dėže). Jei įmanoma, naudokite originalią gamintojo pakuotę.
Dél gabenimo arba siuntimo pasirūpinkite tiksliu siuntos ženklinimu ir dokumentais (pvz., per siuntų tarnybą arba per vežėjus).

Transportuojant sausuma, geležinkeliu ir vandeniu, ant pakuotės turi būti užklijuotas įspėjamasis lipdukas, jei prie prietaiso yra pridėtas akumuliatorius (-iai). Jei akumuliatorius (-iai) įdėtas (-i) arba įmontuotas (-i) į prietaisą, įspėjamojo lipduko nereikia, nes išorinė pakuotė / originali pakuotė turi atitikti tam tikrus reikalavimus.
Transportuojant oro transportu, ant pa- kuotės visada turi būti užklijuotas įspėja- masis lipdukas. Atsižvelkite į kartu su prietaisu siunčiamų akumuliatorių svorio ribas: maks. 5 kg akumuliatoriaus svoris pakete ir maks. 2 akumuliatoriai pakete, kai akumuliatorius / akumuliatoriai pride- dami prie prietaiso.

Pirmiausiai išsiaiškinkite, ar galima transportuoti per Jūsų pasirinktą paslaugų teikėją, ir parodykite siuntą.

Mes rekomenduojame samdyti pavojingų krovinių specialistą siuntos paruošimui. Taip pat laikykitės nacionalinių nuostatų.

11 SANDĖLIAVIMAS

Po kiekvieno naudojimo prietaisą kruopščiai išvalykite. Jei yra, sumontuokite visus apsauginius gaubtus. Laikykite prietaisą sausoje, rakinamoje, vaikams neprieinamoje vietoje.

Prieš eksploatavimo pertraukas, trunkančias il-giau kaip 30 dienų, atlikite šiuos darbus:

Visa jrenginj ir priedus nuvalykite šluoste. Ne- naudokite benzino arba kitų tirpiklių!
- Esant stipriam užterštumui, šepečius išmon-tuokite ir kruopščiai išvalykite.
- Valykite šepečius vandenyje ir kietų šepetėliu bei leiskite jiems visiškai išdžiūti.
■ Pašalinkite nešvarumus iš vėdinimo angų.
■ Irenginj laikykite kuo sausesnėje vietoje.

11.1 Akumuliatoriaus ir jkroviklio laikymas

PAVOJUS!

Sprogimo ir gaisro pavojus!

Asmenys gali žūti ar būti sunkiai sužaloti, sprogus akumuliatoriui del to, kad buvo laikomas šalia liepsnu ar šilumos šaltinių.

Laikykite akumuliatorių vėsioje ir sausoje vietoje, tačiau ne prie atvirų liepsnu ar šilumos šaltinių.

NUORODA

Įkraunant akumuliatorius yra apsaugotas nuo perkrovos dėl automatinio įkrovos būsenos nustatymo ir tam tikrą laiką, bet ne nuolat gali likti įkroviklyje.

NUORODA

Laikykitės atskirų akumuliatoriaus ir įkroviklio naudojimo instrukcijų.

Laikykite akumuliatorių sausoje, nuo šalčio apsaugotoje vietoje nuo 0 °C iki 35 °C laikymo temperatūroje, jam esant maždaug 40–60% ikrovos būsenos.
Dėl trumpojo jungimo pavojaus nelaikykite akumuliatoriaus šalia metalinių daiktų arba daiktų su rūgštimi.
Maždaug po 6 mėnesių laikymo įkraukite akumuliatorių apie 1 valandą.

12 IŠMETIMAS

Nurodymai elektrinių ir elektroninių prietaisų įstatyme (vok. ElektroG)

Panaudoti elektriniai ir elektroniniai prietaisai néra buitinės atliekos, todėl jiems priskiriamos atskiros taisyklės arba išmetimas!

Prieš atiduodant prietaisus senas baterijas arba akumuliatorius, jei jie nėra tvirtai įstatyti prietaise, privaloma išimti! Jų išmetimą reglamentuoja baterijų įstatymas.
Elektrinių ir elektroninių prietaisų savininkas arba naudotojas juos panaudojęs įstatymais yra įpareigotas juos grąžinti.
Galutinis naudotojas yra pats atsakingas už savo asmeninių duomenų pašalinimą iš išmetamų senų prietaisų!

Perbraukto atliekų kontinerio simbolis reiškia, kad elektrinius ir elektroninius prietaisus draudžiama išmesti su buitinėmis atliekomis.

Elektrinius ir elektroninius prietaisus galima nemokamai atiduoti šiose vietose:

■ viešose teisėtose išmetimo ir surinkimo vietose (pvz., komunaliniuose ūkiuose);
Elektrinių prietaisų pardavimo vietose (stacionariose ir internetu), jei pardavėjas yra įsipareigojęs priimti arba tai daro savanoriškai.

Šie teiginiai galioja tik jrenginiams, jrengtiems ir parduodamiems Europos Sajungos šalyse ir kuriems taikoma 2012/19/ES direktyva. Ne Europos Sajungos šalims gali galioti kitos panaudotų elektrinių ir elektroninių jrenginių utilizavimo nuostatos.

Nurodymai bateriju jstatyme (vok. BattG)

Senos baterijos ir akumuliatoriai néra buitinės atliekos, todėl jiems priskiria-mos atskiros taisyklės arba išmetimas!

Dél saugaus baterijų arba akumuliatorių išė-mimo iš elektrinių prietaisų ir dėl informacijos apie jų tipą arba cheminę sistemą prašome atsižvelgti į tolimesnius duomenis, nurodytus naudojimo arba montavimo instrukcijoje.
Baterijų arba akumuliatorių savininkas arba naudotojas juos panaudojęs įstatymais yra įpareigotas juos grąžinti. Gražinti galima buityje įprastai naudojamą kiekį.

Senose baterijose gali būti kenksmingų medžiagų arba sunkiųjų metalų, kurie gali sukelti žalą aplinkai ir sveikatai. Senų baterijų panaudojimas ir naudojimas jų sudėtyje esančių išteklių prisideda prie šių abiejų prekių apsaugos.

Perbraukto atliekų konteinerio simbolis reiškia, kad baterijas ir akumuliatorius draudžiama išmes- ti su buitinėmis atliekomis.

Jei po atlieku kontineriu yra tokie ženklai Hg, Cd arba Pb, jie reiškia:

■ Hg: baterijoje yra daugiau nei 0,0005 % gyvsi-dabrio
Cd: baterijoje yra daugiau nei 0,002 % kadmio
Pb: baterijoje yra daugiau nei 0,004 % švino

Baterijas ir akumuliatorius galima nemokamai atiduoti šiose vietose:

■ viešose teisėtose išmetimo ir surinkimo vietose (pvz., komunaliniuose ūkiuose);
■ baterijų ir akumuliatorių pardavimo vietose;
■ bendros jrenginių naudotų baterijų surinkimo sistemos vietose;
■ gamintojo surinkimo vietoje (jei jis yra bendros surinkimo sistemos narys).

Šie teiginiai galioja tik akumuliatoriams ir baterijoms, jrengtoms ir parduodamoms Europos Sąjungos šalyse ir kurioms taikoma 2006/66/EB direktyva. Ne Europos Sąjungos šalims gali galioti kitos akumuliatorių ir baterijų utilizavimo nuostatos.

13 KLIENTU APTARNAVIMO TARNYBA / TECHNINÉS PRIEŽIÜROS PUNKTAS

Iškilus klausimų dėl garantijos, remonto ir atsarginių dalių, kreipkitės į savo artimiausią AL-KO

techninės priežiūros skyrių. Jį rasite internete tokiu adresu:

Galimus jrenginio medžiagų ar gamybos defektus įstatymų numatytu pretenzijų dėl trūkumu reiškimo senaties termino laikotarpiu mes šaliname savo nuožiūra remonto arba keitimo būdu. Senaties terminas nustatomas kiekvienu konkrečiu atveju pagal šalies, kurioje jrenginys buvo įsigytas, teisės aktus.

Mūsų garantinis įsipareigojimas galioja tik šiais atvejais:

■ laikomasi šios naudojimo instrukcijos;
■ jrenginys tinkamai naudojamas;
■ naudojamos originalios atsarginės dalys.

Garantija nustoja galioti šiais atvejais:

■ bandoma savarankiškai remontuoti jrenginj;
■ savarankiškai atliekami techniniai pakeitimai;
■ jrenginys naudojamas ne pagal paskirtj.

Garantija netaikoma:

■ dažų pažeidimams, atsiradusiems dėl normalaus dévėjimosi,
■ susidėvinčiosioms dalims, atsarginių dalių kortelėje xxxxxxx (x) pažymėtoms rėmeliu.

Garantinis laikotarpis prasideda nuo dienos, kurią jrenginį pirmą kartą įsigyja galutinis vartotojas. Le-miama yra pirkimo dokumente nurodyta data. Kreipkitės su šia garantijos deklaracija ir originaliu pirkimo dokumentu į savo pardavėją arba artimiausią įgaliotajį klientų aptarnavimo skyrių. Ši deklaracija nedaro įtakos įstatymais pagrįstoms pirkėjo pretenzijoms, kurias jis gali pareikšti pardavėjui.

15 ORIGINALIOS ES/EB ATITIKTIES DEKLARACIJOS VERTIMAS

Šiuo prisiimdami sau atsakomybę deklaruojame, kad šis rinkai pateiktos formos gaminys atitinka darniujų ES direktyvų, ES saugos standartų ir gaminiui taikomų standartų reikalavimus.

Gaminys

Akumuliatorinis siūlių valymo įtaisas

Serijos numeris

G4990012

Tipas

MB 2010

Gamintojas

AL-KO Geräte GmbH

Ichenhauser Str. 14

D-89359 Kötz

ES direktyvos

2006/42/EC

2014/30/EU

2011/65/EU

Už dokumentaciją atsakingas asmuo

Andreas Hedrich

Ichenhauser Str. 14

D-89359 Kötz

Darnieji standartai

EN 60745-1:2009+A11:2010

EN 786:1996+A2:2009

EN 55014-1:2017

EN 55014-2:2015

Kötz, 2018-11-15

Dr. Wolfgang Hergeth

Generalinis direktorius

ORIGINĀLĀS LIETOŠANAS INSTRUKCIJAS TULKOJUMS

Saturs

1 Par šo lietošanas instrukciju 224
