Produkta veids	Bezvadu šuvju tīrītājs
Zīmols	AL-KO
Modelis	MB 2010
Lietošana	Privātai lietošanai: šuvju un ārējo virsmu tīrīšana (flīzes, bruģakmeņi, koks)
Barošana	Litija jonu akumulators (nav iekļauts)
Saderīgs akumulators	B50 Li (ref. 113559) vai B50 Li (ref. 113698)
Saderīgs lādētājs	C30 Li (ref. 113560)
Jauda	36 V (akumulatora spriegums)
Svars	Apmēram 8 kg
Teleskopiskais rokturis	Regulējams (pagarinājums apmēram 10 cm)
Suku galvas slīpums	4 pozīcijas: 0°, 18°, 36°, 54°
Piegādāto suku veids	1 metāla suka, 1 neilona suka
Bērnu drošība	Slēdzī caurums slēdzenei (nav iekļauta)
Aizsargekrāns	Jā, aizsargā pret šļakatām un rotējošu suku
Apkope	Tīrīt pēc lietošanas, nomainīt suku, ja nolietota, uzglabāt sausā vietā
Garantija	Juridiskā garantija pret ražošanas defektiem

Bieži uzdotie jautājumi - MB 2010 AL-KO

Kā nomainīt MB 2010 tīrītāja suku?

Apturiet ierīci un izņemiet akumulatoru. Izmantojiet piegādāto plakano uzgriežņu atslēgu, lai atskrūvētu uzgriezni, turot ass tapa. Noņemiet nolietoto suku, uzlieciet jauno suku uz motora vārpstas, ievērojot virzienu, tad pievelciet uzgriezni.

Kāds akumulators ir saderīgs ar MB 2010?

MB 2010 izmanto AL-KO sērijas litija jonu akumulatoru, modeļus B50 Li (ref. 113559 vai 113698). Akumulators nav iekļauts piegādē.

Kā noregulēt teleskopiskā roktura augstumu?

Pagrieziet augšējo regulēšanas uzmavu apmēram par 180°, lai to atbrīvotu. Noregulējiet roktura garumu (maks. pagarinājums 10 cm), tad atkal pieskrūvējiet uzmavu.

Vai MB 2010 var izmantot uz trauslām virsmām?

Nē, nepieļaujiet ierīces tuvināšanu trauslām virsmām. Tā ir paredzēta flīzēm, bruģakmeņiem un izturīgiem koka pārklājumiem.

Kā ieslēgt un izslēgt tīrītāju?

Turiet ierīci ar abām rokām, nospiediet drošības pogu, tad ieslēgšanas/izslēgšanas slēdzi, vienlaikus turot drošības pogu. Atlaidiet slēdzi, lai izslēgtu.

Ko darīt, ja motors neieslēdzas?

Pārbaudiet, vai akumulators ir uzlādēts un pareizi ievietots. Ja akumulators ir pārāk auksts vai pārāk karsts, pagaidiet, līdz tas atgriežas istabas temperatūrā. Skatiet instrukcijas traucējumu novēršanas tabulu.

Kā noliekt suku galvu?

Nospiediet regulēšanas pogu uz galvas, tad nolieciet galvu vēlamajā leņķī (0°, 18°, 36° vai 54°). Atlaidiet pogu, lai fiksētu pozīciju.

Kādi ir ieteicamie drošības ekipējumi?

Vienmēr valkājiet aizsargbrilles, izturīgus apavus un cimdus. Ierīce ir aprīkota ar aizsargekrānu un bērnu drošību.

Kā uzglabāt akumulatoru ziemā?

Uzglabājiet akumulatoru sausā vietā, pasargātu no sala, temperatūrā no 0°C līdz 35°C, ar uzlādes līmeni 40–60%. Pēc 6 mēnešiem uzlādējiet to apmēram 1 stundu.

Kur atrast rezerves daļas MB 2010?

Sazinieties ar AL-KO pēcpārdošanas servisu vai pilnvarotu izplatītāju. Izmantojiet tikai oriģinālās daļas. Daļu saraksts ir pieejams AL-KO vietnē.

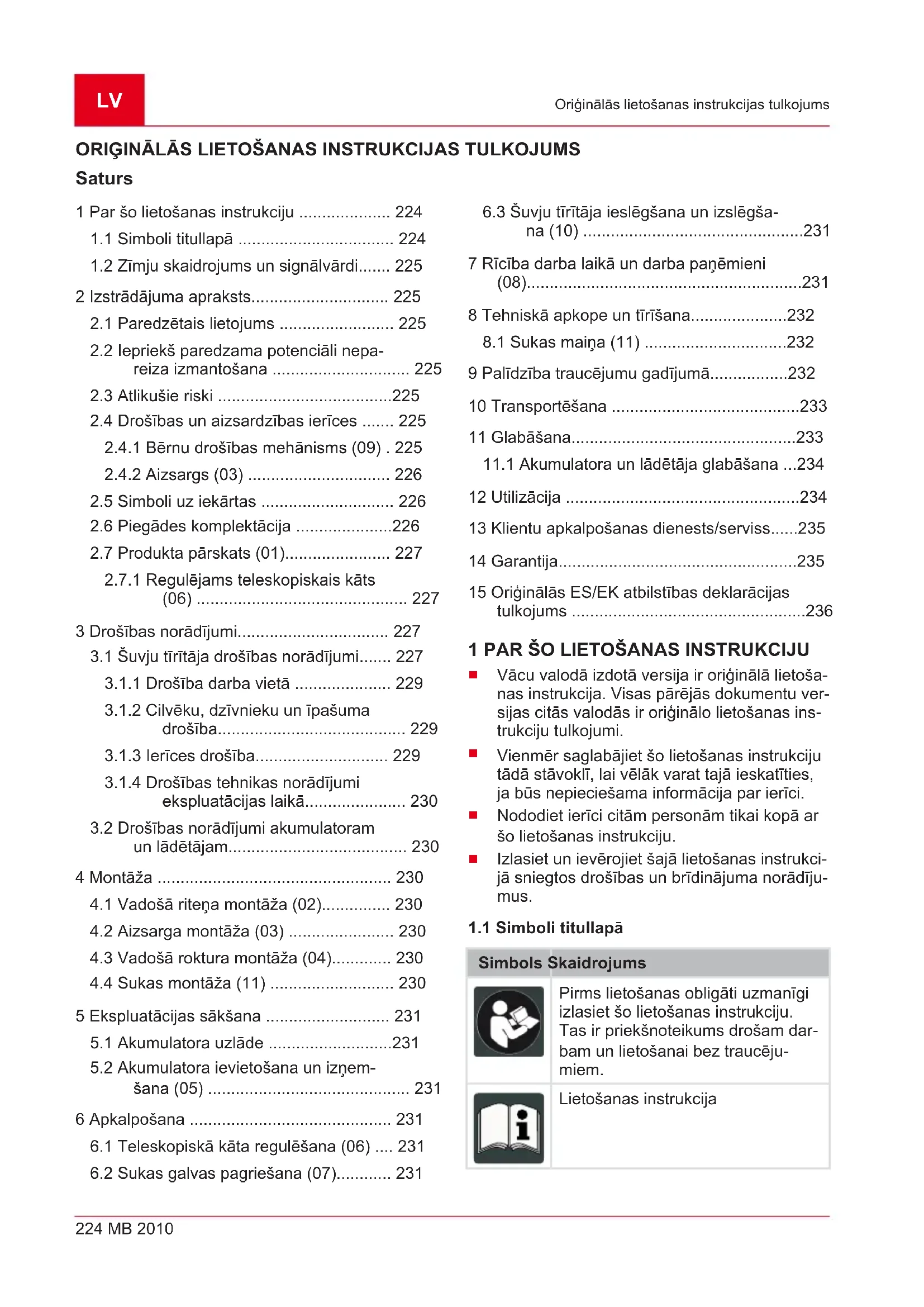

LIETOŠANAS INSTRUKCIJA MB 2010 AL-KO

1.1 Simboli titullapā 224
1.2 Zīmju skaidrojums un signālvārdi..... 225

2 Izstrādājuma apraksts.... 225

2.1 Paredzētais lietojums 225
2.2 lepriekš paredzama potenciāli nepa-reiza izmantošana 225
2.3 Atlikušie riski 225
2.4 Drošības un aizsardzības ierīces ..... 225

2.4.1 Bērnu drošības mehānisms (09) . 225

2.5 Simboli uz iekārtas 226
2.6 Piegādes komplektācija .....226
2.7 Produkta pārskats (01).... 227

2.7.1 Regulējams teleskopiskais kāts (06) 227

3 Drošības norādījumi.... 227

3.1 Šuvju tīrītāja drošības norādījumi..... 227

3.1.1 Drošība darba vietā 229
3.1.2 Cilvēku, dzīvnieku un īpašuma drošība.... 229
3.1.3 lerīces drošība.... 229
3.1.4 Drošības tehnikas norādījumi ekspluatācijas laikā.... 230
3.2 Drošības norādījumi akumulatoram un lādētājam.... 230

4 Montāža 230

4.1 Vadošā riteņa montāža (02)...... 230
4.2 Aizsarga montāža (03) 230
4.3 Vadošā roktura montāža (04)...... 230
4.4 Sukas montāža (11) 230

5 Ekspluatācijas sākšana 231

5.1 Akumulatora uzlāde .....231
5.2 Akumulatora ievietošana un iznem- šana (05) 231

6 Apkalpošana 231

6.1 Teleskopiskā kāta regulēšana (06) .... 231
6.2 Sukas galvas pagriešana (07)...... 231

6.3 Šuvju tīrītāja ieslēgšana un izslēgša- na (10)....231
7 Rīcība darba laikā un darba paņēmieni (08)....231
8 Tehniskā apkope un tīrīšana....232

8.1 Sukas maiņa (11) ......232

9 Palīdzība traucējumu gadījumā......232
10 Transportēšana ......233
11 Glabāšana....233

11.1 Akumulatora un lādētāja glabāšana ...234

12 Utilizācija 234
13 Klientu apkalpošanas dienests/serviss.....235
14 Garantija....235
15 Originālās ES/EK atbilstības deklarācijas tulkojums ....236

1 PAR ŠO LIETOŠANAS INSTRUKCIJU

Vācu valodā izdotā versija ir oriğinālā lietošanas instrukcija. Visas pārējās dokumentu versijas citās valodās ir oriğinālo lietošanas instrukciju tulkojumi.
■ Vienmēr saglabājiet šo lietošanas instrukciju tādā stāvoklī, lai vēlāk varat tajā ieskatīties, ja būs nepieciešama informācija par ierīci.
Nododiet ierīci citām personām tikai kopā ar šo lietošanas instrukciju.
Izlasiet un ievērojiet šajā lietošanas instrukcijā sniegtos drošības un brīdinājuma norādījumus.

1.1 Simboli titullapā

Simbols Skaidrojums

Pirms lietošanas obligāti uzmanīgi izlasiet šo lietošanas instrukciju. Tas ir priekšnoteikums drošam darbam un lietošanai bez traucēju-miem.

Lietošanas instrukcija

Simbols Skaidrojums

Rīkojieties ar litija-jonu akumulatoriem uzmanīgi! Īpaši ievērojiet šajā lietošanas instrukcijā esošās norādes par transportēšanu, glabāšanu un utilizāciju!

1.2 Zīmju skaidrojums un signālvārdi

BİSTAMI!

Norāda uz tiešu, bīstamu situāciju, kuras rezultātā, ja vien no tās neizvairīsieties, iestāsies nāve vai gūsiet smagas traumas.

BRĪDINĀJUMS!

Norāda uz potenciāli bīstamu situāciju, kuras rezultātā, ja vien no tās neizvairī-sieties, var iestāties nāve vai iespējams gūt smagas traumas.

ESIET PIESARDZİGI!

Norāda uz potenciāli bīstamu situāciju, kuras rezultātā, ja vien no tās neizvairī-sieties, iespējams gūt vieglas vai vidēji smagas traumas.

UZMANIBU!

Norāda uz potenciāli bīstamu situāciju, kuras rezultātā, ja vien no tās neizvairī-sieties, iespējams materiālo zaudējumu risks.

NORĀDĪJUMS

Īpaši norādījumi labākai izpratnei un manipulēšanai.

2 IZSTRĀDĀJUMA APRAKSTS

2.1 Paredzētais lietojums

Šīs ierīces iespējamie pielietojumi:

Šuvju un platību tīrīšana pie un starp segumiem ārpus telpām, piem., akmens plāksnēm, bruğakmeniem, koka segumiem.
Puteklu, netīrumu un nezāju iztīrīšana.

Ar ierīci atlauts strādāt tikai tādā gadījumā, ja tā ir pilnībā uzmontēta.

lekārta ir paredzēta izmantošanai privātā teritorijā. Jebkāda cita veida lietojums, kā arī neatļautas modifikācijas un papildināšana, tiek uzskatītas par ierīces nepareizu lietojumu un šādi tiek zau-

dēta garantija, kā arī nav spēkā atbilstības deklarācija (CE markējums), un šādā gadījumā ražotājs neuzņemas atbildību par kaitējumu, kas nodarīta lietotājam vai kādai trešajai pusei.

2.2 lepriekš paredzama potenciāli nepareiza izmantošana

Ierīce nav paredzēta komerciāliem nolūkiem ne sabiedriskos parkos vai sporta laukumus, ne arī izmantošanai lauksaimniecībā vai mežsaimniecībā.

īpaši ievērojiet:

Ierīce nav piemērota horizontālai lietošanai, strādāšanai virs galvas, nepiemērotiem klājuma vai šuvju materiāliem vai citām, nenorādītiem lietošanas jomām.
Nelietojiet ierīci mitros laika apstākjos un lietū, kā arī ūdenī vai zem tā.

2.3 Atlikušie riski

Arī tad, ja ierīce tiek izmantota atbilstoši tās lieto-jumam, vienmēr saglabājas zināms risks, kuru nav iespējams paredzēt. Arī ierīces tips un konstrukcija atkarībā no lietojuma var būt saistīta ar turpmāk tekstā uzskaitītajiem potenciālajiem riskiem.

Ja netiek izmantoti dzirdes aizsardzības lī-dzekļi, iespējams dzirdes bojājums.
- Ķermeņa traumas, ko rada plaukstas-rokas vibrācijas, ilgāku laiku lietojot ierīci vai arī ne- veicot tās apkopi tā, kā norādīts.
■ lespējama zemes un nelielu akmeņu izsviešana.
Sagriešanās risks, sniedzoties pie rotējošās sukas.

2.4 Drošības un aizsardzības ierīces

BRĪDINĀJUMS! levainojumu risks!

Bojātas un atslēgtas drošības un aizsardzības ierīces var būt iemesls smagām traumām.

■ Bojātas drošības un aizsardzības ierīces ir jāsaremontē.
Nekādā gadījumā neveidojiet drošī-bas ierīču un aizsargierīču apvadus.

2.4.1 Bērnu drošības mehānisms (09)

leslēgšanas/izslēgšanas slēdža (09/1) urbums (5 mm) ir paredzēts piekaramajai atslēgai* (09/2). Piekaramā atslēga neļauj nevēlami ieslēgt iekārtu.

* Neietilpst piegādes komplektācijā.

2.4.2 Aizsargs (03)

Aizsargs (03/1) aizsargā operatoru no rotējošās sukas un izsviestajiem priekšmetiem.

2.5 Simboli uz iekārtas

Simbols Skaidrojums

	Izmantojot ierīci, ievērojiet īpašu piesardzību!
	Pirms ekspluatācijas sākšanas izlasiet lietošanas instrukciju!
	Risks, ko rada izsviestie priekšmeti!
	Neļaujiet bīstamajā zonā atrasties nepiederošām personām!
	Netuvojieties ar rokām un kājām ro-tējošajai sukai.
	Lietojiet acu aizsarglīdzekļus!
	Sargājiet ierīci no lietus un mitruma iedarbības!

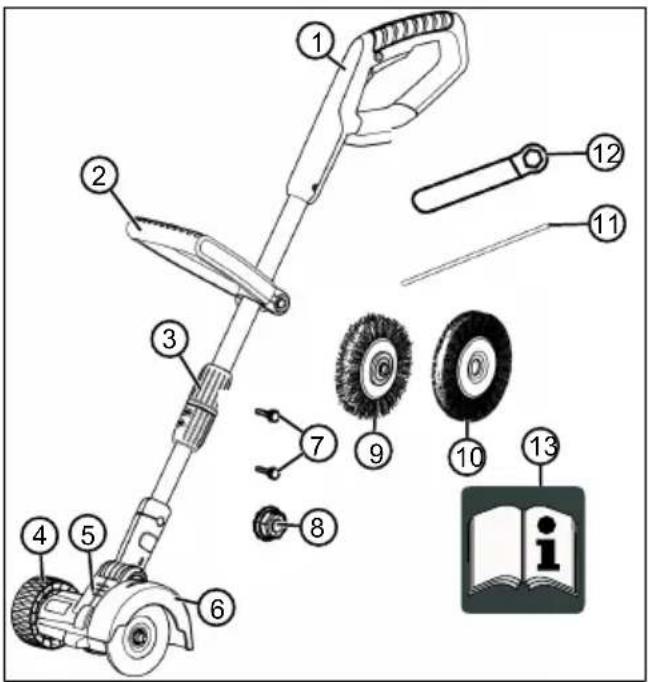

2.6 Piegādes komplektācija

Piegādes komplektācijā ietilpst turpmāk uzskaitītās detaļas. Pārbaudiet, vai komplektācijā ir iekļautas visas uzskaitītās detaļas.

1 lerīces galvenais korpuss

2 Vadošais rokturis

3 Teleskopiskais kāts

4 Vadošais ritenis

5 Suku galva, regulējama

6 Aizsargs

7 2 skrūves, 3,5 x 13

8 Uzgrieznis M8

9 Drāšu suka

10 Neilona suka

11 Kontakttapa

12 Uzgriežņu atslēga

13 Lietošanas instrukcija

NORĀDĪJUMS

Akumulators un lādētājs neietilpst ierīces komplektācijā, tādēl tie jāiegādājas atseviški.

Ar šādiem detaļu numuriem ir pieejami:

■ litija-jonu akumulators - B50 Li - det. Nr. 113559;
■ litija-jonu akumulators - B100 Li - det. Nr. 113698;
■ lādētājs – C30 Li - det. Nr. 113560.

2.7 Produkta pärskats (01)

Pārskatā par izstrādājumu (01) tiek sniegts īss pārskats par ierīci.

Nr. Detala

1 lerīces galvenais korpuss

2 leslēgšanas/izslēgšanas slēdzis ar bērnu drošības mehānismu

3 Drošības poga

4 Vadošais rokturis

5 Teleskopiskais kāts

6 Vadošais ritenis

7 Suku galva, regulējama

8 Aizsargs

9 Akumulators*

10 Lādētājs ar tīkla kontaktdakšu*

* Neietilpst piegādes komplektācijā.

2.7.1 Regulējams teleskopiskais kāts (06)

Ierīce ir aprīkota ar regulējamu teleskopisko kātu. Tas Įauj ierīci pielāgot individuāli augumam, turklāt ierīcei ir pagriežama suku galva.

3 DROŠĪBAS NORĀDĪJUMI

BİSTAMI!

Apdraudējums dzīvībai un smagu traumu gūšanas risks!

Drošības un lietošanas norādījumu nezināšana var būt iemesls smagām traumām un pat nāvei.

Pirms sākat lietot ierīci ir jāiepazīstas ar visiem šīs lietošanas instrukcijas drošības un lietošanas norādījumiem, kā arī ar citām lietošanas instrukcijām, uz kurām ir ievietota at-sauce.
Glabājiet visus dokumentus turpmā-kai uzzinai.

3.1 Šuvju tīrītāja drošības norādījumi

Lietotājs

Uzmanīgi izlasiet drošības norādījumus. lepazīstieties ar ierīces vadības un regulēšanas elementiem, kā arī noteiku-miem atbilstošu ekspluatāciju.
- Šo ierīci drīkst izmantot bērni no 8 gadu vecuma un vecāki bērni, kā arī personas ar iero-bežotām fiziskām, maņu un garīgām spējām vai personas bez pieredzes un zināšanām, kad tiek nodrošināta uzraudzī-ba vai ir sniegtas instrukcijas, kā droši lietot ierīci, un informācija par iespējamo apdraudējumu. Bērni nedrīkst spēlē-ties ar iekārtu. Tīrīšanu un apkopi bez uzraudzības nedrīkst ľaut veikt bērniem.
■ Attiecībā uz personām, kurām ir ľoti sarežģīti un kompleksi spēju ierobežojumi, var būt nepieciešamas instrukcijas, kas nav aprakstītas šajā dokumentā.
Nekādā gadījumā neļaujiet ar ierīci strādāt bērniem vai cil- vēkiem, kuri nav iepazinušies ar šīm instrukcijām. lespē- jams, nacionālajos noteiku- mos ir ierobežots operatora vecums.

Nedarbiniet iekārtu, esot alkohola, narkotiku vai medikamentu ietekmē.
■ lekārtas lietotājs pats ir atbil-dīgs par nelaimes gadīju-miem, kuriem tiek pakļautas citas personas un to īpašums.
Nekādā gadījumā neceliet vai nepārnēsājiet ierīci ar ieslēgtu motoru! Pārvietojot ierīci uz darba virsmu un prom no tās vai arī sagāžot ierīci, izslē-dziet motoru un izņemiet akumulatoru.

Sagatavošana

■ Vienmēr pirms ekspluatācijas pārbaudiet, vai drošības ierīces un pārsegumi nav bojāti, nav uzstādīti vai ir uzstādīti nepareizi. Nomainiet bojātas drošības ierīces un pārsegumus, uzstādiet neuzstādītus drošības ierīces un pārsegumus pareizi.
Nekad nesāciet ierīces ekspluatāciju, ja tiešā tuvumā atrodas citi cilvēki, kā arī īpaši bērni vai mājdzīvnieki.
- Pirms darba iznemiet no darba zonas bīstamus priekšmetus, piem., zarus, stikla un metāla detaļas, akmeņus.

Lietošana

■ Strādājot ar ierīci, vienmēr lie-tojiet aizsargbrilles un cietus apavus.
Nestrādājiet ar ierīci sliktos laika apstākļos - īpaši, ja tuvo-jas negaiss.
■ Izmantojiet ierīci tikai dienas laikā vai labā mākslīgā ap-gaismojumā.
Nekādā gadījumā neizmanto-jiet ierīci, ja drošības ierīces un pārsegumi ir bojāti vai nav uzstādīti.
■ Vienmēr atvienojiet ierīci no barošanas t. i. izņemiet de-montējamos akumulatorus:

■ vienmēr atstājot ierīci nepieskatītu;
- pirms ierīces nosprostoju-mu iztīrīšanas;
- pirms ierīces pārbaudes, tīrīšanas un darbu veikšanas tai;
■ vienmēr, kad ierīce sāk ne-ierasti vibrēt;

■ Ja ierīce ir bojāta, lūdziet tai veikt remontu.

Tehniskā apkope un uzglabāšana

- Pirms apkopes vai tīrīšanas darbu veikšanas atvienojiet ierīci no barošanas piem., atvie-nojiet kontaktdakšu, nospie-

diet ieslēgšanas slēdža blokē-tāju, izņemiet demontējamos akumulatorus.

■ Veicot apkopes, kopšanas un remontdarbus, vienmēr lieto-jiet aizsargcimdus.
■ Lietojiet tikai ražotāja ieteiktās rezerves un piederumu detaļas.
■ Regulāri veiciet ierīces pār-baudes un apkopes. Ierīces remontu atļauts veikt tikai AL-KO servisa filiālē.
■ lerīci nelietojot, glabājiet to bērniem nepieejamā vietā.

3.1.1 Drošība darba vietā

■ Pirms darba iznemiet no darba zonas bīstamus priekšmetus, piemēram, zarus, stikla un metāla detaļas, akmeņus.
■ Strādājiet tikai dienas gaismā vai, izmantojot ľoti spilgtu mākslīgo apgaismojumu.
■ lerīci izmantojiet tikai uz stabilām un līdzenām virsmām, neizmantojiet to uz nogāzēm.
■ Sekojiet, lai ierīce atrastos uz stabilas virsmas.

3.1.2 Cilvēku, dzīvnieku un īpašuma drošība

- Nemiet vērā, ka par negadīju-miem un izdarītajiem bojāju-miem, kas var tikt nodarīti ci-tām personām un to īpašu-

mam, atbildīgs ir ierīces iz- mantotājs.

Izmantojiet ierīci tikai atbilstoši paredzētajam lietojumam. Noteikumiem neatbilstošas lietošanas rezultātā var gūt traumas, kā arī rasties materiālie zaudējumi.
■ lerīci drīkst ieslēgt tikai tad, ja darba zonā neatrodas cilvēki un dzīvnieki.
■ levērojiet drošu attālumu no cilvēkiem un dzīvniekiem un gadījumā, ja tuvojas cilvēki vai dzīvnieki, ierīci izslēdziet.

3.1.3 lerīces drošība

Izmantojiet ierīci, noteikti ievē-rojot turpmāk uzskaitītos nosacījumus.
■ lerīce ir tīra.
■ lerīcei nav bojājumu.
■ Visiem vadības elementiem jābūt darba kārtībā.

Nepārslogojiet ierīci. Tā ir pa-redzēta tikai viegliem darbiem privātai lietošanai. Pārslodze rada ierīces bojājumus.

Nelietojiet ierīci ar nolietotām vai bojātām detaļām. Vienmēr aizstājiet bojātās detaļas ar ražotāja oriģinālajām rezerves daļām. Lietojot ierīci ar nolietotām vai bojātām detaļām, jūs nevarat ražotājam izvirzīt garantijas prasības.

■ Remontdarbus drīkst veikt tikai kompetentos specializētajos uzņēmumos vai mūsu servisa centros.

3.1.4 Drošības tehnikas norādījumi ekspluatācijas laikā

■ lerīci vienmēr turiet satvertu ar abām rokām.
■ leslēdzot motoru, vienmēr tu-riet rokas un kājas tālāk no tī-rīšanas sukas.
■ Pēc motora izslēgšanas pa-gaidiet līdz apstājas tīrīšanas suka.
■ Notīriet atlikumus tikai tad, ja motors un suka negriežas un akumulators ir izņemts.
Aizsargam, sukai un motoram vienmēr jābūt attīrītiem no atlikumiem.
■ Personām, kas nepārzina ierīces darbību, vispirms ar izslēgtu motoru ir jāpavingrinās, kā lietot ierīci.

3.2 Drošības norādījumi akumulatoram un lādētājam

levērojiet akumulatora un lādēšanas ierīces drošības norādījumus, kas atrodami atseviškās lietošanas instrukcijās.

Skatīt:

■ Lietošanas instrukcija 442228: Litija-jonu akumulators B50 Li, B100 Li
■ Lietošanas instrukcija 442230: Lādētājs C30 Li

4 MONTĀŽA

BRĪDINĀJUMS!

Nepilnīga salikšana ir bīstama!

Pilnībā nesamontētas ierīces ekspluatācija var būt cēlonis smagām traumām.

Lietojiet ierīci tikai tad, kad ir pilnībā pabeigta montāža!
■ Neievietojiet ierīcē akumulatoru, kamēr nav pilnībā pabeigta montāža!
Pirms ierīces ieslēgšanas pārbau-diet, vai visas drošības un aizsardzī-bai paredzētās ierīces ir uzstādītas, kā arī, vai tās ir darba kārtībā!

4.1 Vadošā riteņa montāža (02)

1. levietojiet (02/a) vadošo riteni (02/1) sukas galvā (02/2), līdz tas nofiksējas.

4.2 Aizsarga montāža (03)

1. Novietojiet aizsargu (03/1) uz sukas galvas (03/2).
2. Ar komplektā esošajām skrūvēm (03/3) pie- skrūvējiet aizsargu (03/1) uz sukas galvas.

4.3 Vadošā roktura montāža (04)

1. Uzbīdiet (04/a) vadošo rokturi (04/1) uz teles-kopiskā kāta.
2. levietojiet (04/b) bultskrūvi (04/2) vadošajā rokturī.
3. Uzstādiet grozámo pogu (04/3) uz bultskrūves (04/2) (04/c) un pievelciet.
4. Pieskrūvējiet grozāmo pogu tā, lai ar nelielu spēku būtu iespējams pielāgot vadošā roktura augstumu.

4.4 Sukas montāža (11)

1. Uzstādiet (11/a) suku (11/1) uz piedziņas vārpstas (11/2). To darot, nodrošiniet, lai su- ka pareizi atrastos uz piedziņas vārpstas.

2. levietojiet kontakttapu (11/3) piedziņas vārp-stas urbumā (11/4) un turiet ar vienu roku.

3. Uzstādiet uzgriezni (11/5) un pievelciet to.

4. Ar uzgriežnu atslēgu (11/6) otrā rokā pievelciet uzgriezni.
5. Izņemiet kontakttapu un uzgriežņu atslēgu.

5 EKSPLUATĀCIJAS SĀKŠANA

5.1 Akumulatora uzlāde

ESIET PIESARDZİGI!

Uzlādēšanas laikā pastāv ugunsgrēka risks!

Lādētāju novietojot vietās, kur ir ugunsnedrošas virsmas un nav pietiekama ventilācija, pastāv ugunsgrēka risks.

Lādētāju vienmēr izmantojiet tikai uz nedegošas virsmas un ugunsdrošā vidē.
Ja iespējams: nodrošiniet, lai nekas nebūtu novietots pret ventilācijas atverēm.

NORĀDĪJUMS

Akumulators un lādētājs nav iekļauts komplektācijā.

Akumulators ir daļēji uzlādēts. Pirms pirmās lietošanas reizes akumulators ir pilnībā jāuzlādē. Akumulatora uzlāde iespējama jebkurā akumulatora uzlādes līmenī. Uzlādēšanas pārtraukšana nebojā akumulatoru.

NORĀDĪJUMS

Detalizētāku informāciju lūdzam skatīt atseviškās akumulatora un lādētāja lietošanas instrukcijās.

Skatīt:

Litija-jonu akumulatora - B50 Li lietošanas instrukcija
Lādētāja – C30 Li lietošanas instrukcija

5.2 Akumulatora ievietošana un iznemšana (05)

Akumulatora ievietošana (05/a)

1. levietojiet akumulatoru (05/1) akumulatora nodalījumā (05/2) tā, lai tas būtu nofiksēts savā vietā.

Akumulatora iznemšana (05/b)

1. Nospiediet un turiet akumulatora fiksācijas pogu (05/3).
2. Iznemiet akumulatoru.

6 APKALPOŠANA

6.1 Teleskopiskā kāta regulēšana (06)

1. Lai atbrīvotu augšējo fiksācijas uzmavu (06/1), pagrieziet to apm. 180° bultas virzienā (06/a).
2. Noregulējiet teleskopisko kātu (06/2) atbilstoši savam augumam. Teleskopisko kātu var pagarināt aptuveni par 10 cm (06/b).
3. Pievelciet fiksācijas uzmavu (06/c).

6.2 Sukas galvas pagriešana (07)

Lai vieglāk pastrādātu, sukas galvu iespējams pagriezt četrās pozīcijās 0°, 18°, 36° un 54°.

1. Piespiediet (07/a) fiksācijas pogu (07/1).
2. lestatiet sukas galvu (07/2) vēlamajā pozīcijā (07/b).
3. Atlaidiet fiksācijas pogu.

6.3 Šuvju tīrītāja ieslēgšana un izslēgšana (10)

1. leņemiet drošu pozīciju.
2. Turiet ierīci ar abām rokām. Nelieciet sukas galvu uz zemes.
3. Ar vienu roku satveriet vadošo rokturi (01/4), ar otru roku pamatierīces rokturi (01/1).
4. Nospiediet drošības pogu (10/1).
5. Turiet nospiestu ieslēgšanas/izslēgšanas slēdzi (10/2). lerīce sāk darboties. Atlaidiet drošības pogu.
6. Atlaižot ieslēgšanas/izslēgšanas slēdzi (10/2), ierīce izslēdzas.

7 RÍCÍBA DARBA LAIKÃ UN DARBA PAÑÉMIENI (08)

Lai izvairītos no pārslodzes, ieslēdziet ierīci pirms tuvojaties tīrāmajām virsmām un tikai pēc tam laidiet uz leju.
Vispirms novietojiet ierīci ar vadošo malu (08/1), lai veiktu virsmu tīrīšanu ar suku (08/2). Lēnām virzieties uz priekšu (08/a).
Darbu laikā ierīci nesagāziet pa labi un pa kreisi.
Būtiskus netīrumus nepieciešams tīrīt pakāpeniski. Vienmēr tīriet vienā virzienā (08/a).
Pārslogojot ierīci, pārāk cieši piespiežot to, suka tiek blokēta. Nekavējoties paceliet ierīci, lai nonemtu slodzi. Citādi var izraisīt nenovēršamus motora bojājumus.
■ lerīci lietojiet pietiekamā attālumā no jutīgiem virsmām.

8 TEHNISKÄ APKOPE UN TİRİŞANA

BRĪDINĀJUMS!

Sagriešanās risks

Sagriešanās risks satverot asas un rotē-jošas ierīces daļas, kā arī griezējinstrumentus.

Pirms apkopes, kopšanas un tīrīšanas darbiem vienmēr izslēdziet ierīci. Iznemiet akumulatoru.
■ Veicot apkopes, kopšanas un remontdarbus, vienmēr lietojiet aizsargcimdus.

8.1 Sukas maiņa (11)

1. Izslēdziet ierīci un izņemiet akumulatoru.
2. levietojiet kontakttapu (11/3) piedziņas vārpstas (11/2) urbumā (11/4) un turiet ar vienu roku. Ar uzgriežņu atslēgu (11/6) otrā rokā atskrūvējiet uzgriezni (11/5).
3. Noskrūvējiet uzgriezni (11/5) un noņemiet su- ku (11/1).

4. levietojiet citu suku (11/1) (11/a). To darot, nodrošiniet, lai suka pareizi atrastos uz pie-dziņas vārpstas.

5. Ar uzgriežnu atslēgu (11/6) otrā rokā pievelciet uzgriezni (11/5).

6. Izņemiet kontakttapu (11/3) un uzgriežņu atslēgu.
7. levietojiet akumulatoru ierīcē.

9 PALĪDZĪBA TRAUCĒJUMU GADĪJUMĀ

ESIET PIESARDZİGI!

levainojumu risks!

Asas un rotējošas ierīces daļas var radīt traumas.

Veicot apkopes, kopšanas un remontdarbus, vienmēr lietojiet aizsargcimdus!

NORĀDĪJUMS

Ja rodas bojājumi, kas nav uzskaitīti šajā tabulā, vai bojājumi, kurus nevarat novērst patstāvīgi, lūdzam sazināties ar mūsu servisa centru.

Problēma lemesls Novēršana
Motors nesāk darboties. Akumulators ir izlādējies. Uzlādējiet akumulatoru.
Motors izslēdzas. Ir izslēdzies	Nav akumulatora vai tas uz-stādīts nepareizi.	Uzstādiet pareizi akumulatoru.
	Akumulators ir pārāk auksts vai pārāk karsts.	Laujiet akumulatoram nedaudz sasilt vai atdzist.
Motors izslēdzas. Ir izslēdzies	motora aizsardzības slēdzis.	Pagaidiet līdz motora aizsardzības slēdzis atkal ieslēdz ierīci.
	Ventilācijas spraugas ir netī-ras.	Iztīriet ierīci.
levērojami samazinās akumulatora ekspluatācijas il-gums.	Akumulators ilgstoši nav lie-tots un tas ir izlādējies.	Uzlādējiet akumulatoru.
	Akumulatora darbmūžs ir beidzies.	Nomainiet akumulatoru.Lietojiet tikai oriģinālās ražotāja daļas.
Akumulatora neuzlādējas. Akumulatora kontakti ir kļu-vuši netīri.		Apmeklējiet AL-KO servisa centru.
		Akumulatoram vai lādētājam ir bojājums.
		Akumulators ir pārāk karsts. Laujiet akumulatoram atdzist.
Virsmas netiek tīrītas.	Suka ir nolietota. Nomainiet suku.

10 TRANSPORTĒŠANA

Veiciet pirms transportēšanas šādas darbības:

1. izslēdziet ierīci.
2. Iznemiet akumulatoru no ierīces.
3. lepakojiet akumulatoru atbilstoši noteikumiem (skat. zemāk).

NORĀDĪJUMS

Akumulatora/akumulatoru nominālā energija ir mazāka nekā 100 Wh. Tādēļ ievērojiet turpmākās pārvadāšanas norādes!

Uz komplektā iekļauto litija-jonu akumulatoru at- tiecas bīstamo ierīču tiesību akti, bet to atļauts transportēt, ievērojot atvieglotus noteikumus:

Privātais lietotājs drīkst nebojātu akumulatoru pārvadāt pa koplietošanas celjiem bez papildu darbībām, ja tas ir iepakots atbilstoši ma-zumtirdzniecības noteikumiem un transportēšana tiek veikta privātos nolūkos. levērojiet atsevišķi nosūtīto akumulatoru svara maksimālās robežas:

maks. 30 kg kopējais pakas svars transportējot pa celu, dzelzcelu un ūdeni;
nav maksimālā svara ierobežojuma, transportējot ar lidmašīnu, bet atļauts maks. 2 gab. katrā iepakojumā.

Ja jums ir aizdomas, ka akumulators ir bojāts (piem., nokrītot ierīcei), transportēšana ir aizlieta.
Profesionāli lietotāji, kuri transportēšanu veic kopā ar savu galveno nodarbošanos (piem., piegādājot uz un no celtniecības objektiem vai demonstrācijām), arī var ievērot šos at-vieglojumus.

Abos iepriekš minētajos gadījumos obligāti jāveic darbības, lai novērstu satura izplūšanu. Citos gadījumos obligāti ievērojiet bīstamo ierīču tiesību aktu noteikumus! Neievērošanas gadījumā nosū-tītājam un, iespējams, arī pārvadātājam draud būtiski sodi.

Papildu norādījumi par pārvadāšanu un nosūtišanu

■ Transportējiet vai nosūtiet litija jonu akumulatorus tikai nebojātā stāvoklī!
Nodrošiniet ierīci tā, lai transportēšanas laikā tiktu novērsta nejauša ekspluatācijas sākšana.
Nodrošiniet ierīci ar izturīgu ārējo iepakojumu (pārvadāšanas kasti). Pēc iespējas izmanto-jiet tikai oriģinālo ražotāja iepakojumu.

■ Transportēšanas vai nosūtīšanas laikā (piem., ar kurjeru vai transportēšanas uzņēmumu) nodrošiniet pareizu sūtijuma marķējumu:

Ja, transportējot pa celu, dzelzcelu un ūdeni, ierīcei ir pievienots akumulators/akumulatori, uzstādiet uz iepakojuma brīdinājuma uzlīmi. Ja akumulators/akumulatori ir ievietoti vai iemontēti ierīcē, brīdinājuma uzlīme nav nepieciešama, jo ārējam iepakojumam/originālajam iepakojumam jāatbilst noteiktiem noteikumiem.

Veicot transportēšanu ar lidmašīnu jebkurā gadījumā uz iepakojuma jābūt brīdinājuma uzīlīmei. levērojiet svara ierobežojumus ierīcei kopā ar akumulatoriem: maks. akumulatoru svars katrā iepakojumā: 5 kg un maks. 2 gab. katrā iepakojumā, akumulators/akumulatori ir pievienoti ierīcei.

Pajautājiet, vai transportēšana ar jūsu izvēlēto pakalpojumu sniedzēju ir iespējama un parādiet viņam savu sūtījumu.

Sūtījuma sagatavošanas procesā mēs iesakām piesaistīt bīstamo preču speciālistu. levērojiet arī iespējamās papildinošās nacionalās tiesiskās normas.

11 GLABĀŠANA

Pēc katras tīrīšanas reizes rūpīgi notīriet ierīci un - ja uzstādīti - uzstādiet visus aizsardzības apvalkus. Uzglabājiet ierīci sausā, slēgtā un bērniem nepieejamā vietā.

Ja paredzētais pārtraukuma periods līdz nākamajai lietošanas reizei ir ilgāks par 30 dienām, veiciet turpmāk tekstā norādītās darbības.

■ Visu ierīci un aprīkojuma detaļas noslaukiet ar tīrīšanai piemērotu drānu. Nelietojiet tīrīšanai benzīnu vai citus šķīdinātājus!
Lielu netīrumu gadījumā demontējiet un rūpīgi notīriet sukas.
Izmazgājiet sukasūdenī, kā arī notīriet ar cie-tāku suku un laujiet sukām pilnībā izžūt.
Iztīriet netīrumus no visiem ventilācijas atvē-rumiem.
Glabājiet ierīci pēc iespējas sausākā vietā.

11.1 Akumulatora un lādētāja glabāšana

BİSTAMI!

Sprādziena un ugunsgrēka risks!

Var iestāties cilvēku nāve vai cilvēki var gūt smagas traumas, ja akumulators eksplodēs, jo ticis uzglabāts atklātas liesmas vai karstuma avota priekšā.

Glabājiet akumulatoru vēsā un sau-sā vietā, taču nekad atklātas liesmas vai karstuma avota priekšā.

NORĀDĪJUMS

Uzlādējot akumulatoru, tas ir aizsargāts pret pārāk ilgu lādēšanu, jo lādētājam ir automātiskā uzlādes līmeņa identifikācijas funkcija un tāpēc akumulatoru var atstāt lādētājā, bet ne pastāvīgi.

NORĀDĪJUMS

levērojiet gan akumulatora, gan lādētāja atseviškās lietošanas instrukcijas.

Glabājiet akumulatoru sausā vietā, kur tas nevar sasalt un glabāšanas temperatūra ir no 0 °C līdz 35 °C, un akumulatora uzlādes līmenis ir apm. 40 - 60 %.
- Īssavienojuma riska dēļ neglabājiet akumulatoru līdzās metāliskiem vai skābi saturošiem priekšmetiem.
Pēc apm. 6 mēnešu ilga glabāšanas perioda uzlādējiet akumulatoru apm. 1 stundu.

12 UTILIZĀCIJA

Norādes par Vācijas elektrisko un elektronisko ierīču likumu (ElektroG)

Nolietotas elektriskās un elektroniskās ierīces aizliegts izmest sadzīves atkritumos, tās ir jānodod atseviškā atkritumu savākšanas vai likvidēšanas vietā!

Lietotās baterijas un akumulatori, kas nav uzstādīti ierīcē, pirms nodošanas jāizņem! To utilizāciju regulē Likums “Par baterijām”.
Elektrisko un elektronisko ierīču īpašnieku vai lietotāju pienākums ir pēc to nolietošanas šīs ierīces atgriezt.
■ Gala lietotājs atbild par savu personīgo datu izdzēšanas no utilizējamās nolietotās ierīces!

Pārsvītrotā konteinera simbols nozīmē, ka elektriskās un elektroniskās ierīces aizliegts izmest sadzīves atkritumos.

Elektriskās un elektroniskās ierīces šādās vietās iespējams nodot bez maksas:

publiski-tiesiskās utilizācijas vai savākšanas vietās (piem., komunālajos uzņēmumos);
Elektrisko ierīču pārdošanas vietās (fiziskās vai tiešsaistes), ja tirgotāja pienākums ir pieņemt šīs preces vai arī viņš to piedāvā brīvprātīgi.

Šie izteikumi attiecas tikai uz tām ierīcēm, kas tiek uzstādītas un pārdotas Eiropas Savienības dalībvalstīs un uz kurām attiecināmas Eiropas Direktīvas 2012/19/ES prasības. Valstīs, kas nav Eiropas Savienības sastāvā, var būt atšķirīgi noteikumi attiecībā uz nolietoto elektrisko un elektronisko ierīču utilizāciju.

Norādījumi par likumu „Par baterijām” (BattG)

Nolietotās baterijas un akumulatorus aizliegts izmest sadzīves atkritumos, tos ir jānodod atseviškā atkritumu savākšanas vai likvidēšanas vietā!

Lai droši izņemtu baterijas vai akumulatorus no elektriskās ierīces un noskaidrotu informāciju par to tipu vai ķīmisko sistēmu, lūdzam ievērot turpmāk sniegtos datus lietošanas vai montāžas instrukcijā.
Bateriju un akumulatoru īpašnieku vai lietotā- ju pienākums ir pēc to nolietošanas šīs ierī- ces atgriezt. Atgriešana ir ierobežota līdz mājsaimniecībai atbilstošam daudzumam.

Lietotās baterijās var būt kaitīgas vielas vai smagie metāli, kas var radīt kaitējumu videi un veselības problēmas. Lietoto bateriju pārstrāde un tajās esošo resursu izmantošana sniedz būtisku lomu abos iepriekš minētajos gadījumos.

Pārsvītrotā konteinera simbols nozīmē, ka baterijas un akumulatorus aizliegts izmest sadzīves atkritumos.

Ja zem konteinera papildus ir doti simboli Hg, Cd vai Pb, tas nozīmē, ka:

Hg: baterijā ir vairāk nekā 0,0005 % dzīvsudraba
Cd: baterijā ir vairāk nekā 0,002 % kadmija
Pb: baterijā ir vairāk nekā 0,004 % svina

Baterijas un akumulatorus šādās vietās iespē-jams nodot bez maksas:

publiski-tiesiskās utilizācijas vai savākšanas vietās (piem., komunālajos uzņēmumos);
■ bateriju un akumulatoru pārdošanas vietās;
- ieriču nolietoto bateriju vienotās sistēmas atpakalpienemšanas vietās;

ražotāja atpakalpieņemšanas vietās (ja tas nav vienotās atpakalpieņemšanas sistēmas dalībnieks).

Šie izteikumi attiecas tikai uz tiem akumulatoriem un baterijām, kas tiek uzstādītas un pārdotas Ei-

13 KLIENTU APKALPOŠANAS DIENESTS/SERVISS

Jautājumu gadījumā par garantiju, remontu vai rezerves daļām sazinieties ar tuvāko AL-KO ser-

ropas Savienības dalībvalstīs un uz kurām attiecināmas Eiropas Direktīvas 2006/66/EK prasības. Valstīs, kas atrodas ārpus Eiropas Savienības, var būt atšķirīgi noteikumi attiecībā uz nolietoto akumulatoru un bateriju utilizāciju.

visa centru. Informāciju par tiem meklējiet šādā vietnē:

lespējamos materiāla vai ražošanas brākus iekārtā mēs novērsīsim atbilstoši likumā noteiktajam noilguma termiņam attiecībā uz garantijas prasībām, paturot tiesības izvēlēties remontu vai jaunas preces piegādi. Noilguma termiņš tiek noteikts, vadoties pēc tās valsts spēkā esošās likumdošanas, kurā ierīce tika nopirkta.

Mūsu garantijas pakalpojumi ir spēkā tikai tad, ja:

■ ievērojat šo lietošanas instrukciju.
- ierīce tiek izmantota atbilstoši mērķim;
■ tiek izmantotas oriğinālās rezerves daļas.

Garantija zaudē savu spēku, ja:

■ tiek veikti patstāvīgi remontēšanas mēģināju-mi;
■ tiek veikta patvalīga pārbūve;
- ierīce netiek lietota atbilstoši paredzētajam mērķim.

Garantija neattiecas uz:

krāsas bojājumiem, kas radušies normāla nolietojuma rezultātā;
dilstošajām detaļām, kas rezerves daļu kartē ir atzīmētas ar rāmīti xxxxxxx (x) .

Garantijas periods sākas no ierīces pirmreizējās pārdošanas pirmās dienas. Noteicošais ir datums uz pirkuma čeka. Lūdzam jūs ar šo garantijas deklarāciju un pirkuma čeku doties pie sava tirdzniecības pārstāvja vai uz tuvāko oficiālo klientu apkalpošanas centru. Šī deklarācija neskar pircēja likumā noteiktās garantijas prasības pret pārdevēju.

15 ORIGINĀLĀS ES/EK ATBILSTĪBAS DEKLARĀCIJAS TULKOJUMS

Ar šo mēs ar pilnu atbildību paziņojam, ka mūsu piegādātā produkta konstrukcija atbilst saskaņoto ES direktīvu prasībām, ES drošības standartiem un produkta specifiskiem standartiem.

Produkts

Akumulatora šuvju tīrītājs

Sērijas numurs

G4990012

Ražotājs

AL-KO Geräte GmbH

Ichenhauser Str. 14

D-89359 Kötz

Pilnvarotais pārstāvis par dokumentāciju

Andreas Hedrich

Ichenhauser Str. 14

D-89359 Kötz

Tips

MB 2010

ES direktivas

2006/42/EC

2014/30/EU

2011/65/EU
