Tuotetyyppi	Langaton saumapesuri
Merkki	AL-KO
Malli	MB 2010
Käyttötarkoitus	Yksityiskäyttö: saumojen ja ulkopintojen puhdistus (laatat, kivetyt pinnat, puu)
Virtalähde	Litiumioniakku (ei sisälly)
Yhteensopiva akku	B50 Li (viite 113559) tai B50 Li (viite 113698)
Yhteensopiva laturi	C30 Li (viite 113560)
Teho	36 V (akun jännite)
Paino	Noin 8 kg
Teleskooppikahva	Säädettävä (noin 10 cm pidennys)
Harjapään kallistus	4 asentoa: 0°, 18°, 36°, 54°
Mukana tulevat harjat	1 metalliharja, 1 nailoniharja
Lapsilukitus	Lukitusreikä (lukkoa ei sisälly) kytkimessä
Suojakilpi	Kyllä, suojaa roiskeilta ja pyörivältä harjalta
Huolto	Puhdista käytön jälkeen, vaihda harja kuluneena, säilytä kuivana
Takuu	Lakisääteinen takuu valmistusvirheitä vastaan

Usein kysytyt kysymykset - MB 2010 AL-KO

Kuinka vaihtaa MB 2010 -puhdistimen harja?

Pysäytä laite ja irrota akku. Käytä mukana tulevaa litteää avainta mutterin löysäämiseksi samalla kun pidät akselia paikallaan. Poista kulunut harja, aseta uusi harja moottorin akselille oikeaan suuntaan ja kiristä mutteri.

Mikä akku on yhteensopiva MB 2010 -laitteen kanssa?

MB 2010 käyttää AL-KO -sarjan litiumioniakkua, malleja B50 Li (viite 113559 tai 113698). Akku ei sisälly toimitukseen.

Kuinka säätää teleskooppikahvan korkeus?

Kierrä ylempää säätöholkkia noin 180° löysätäksesi sen. Säädä varren pituus (enintään 10 cm pidennys) ja kiristä holkki takaisin.

Voiko MB 2010 -laitetta käyttää herkillä pinnoilla?

Ei, vältä laitteen lähestymistä herkkiä pintoja. Se on suunniteltu laatoille, kivetyille pinnoille ja kestäville puupäällysteille.

Kuinka puhdistin kytketään päälle ja pois?

Pidä laitetta kahdella kädellä, paina turvapainiketta ja paina sitten käynnistys/pysäytyskytkintä samalla kun pidät turvapainiketta painettuna. Vapauta kytkin sammuttaaksesi.

Mitä tehdä, jos moottori ei käynnisty?

Tarkista, että akku on ladattu ja asetettu oikein. Jos akku on liian kylmä tai liian kuuma, odota sen palautumista huoneenlämpötilaan. Katso käyttöohjeen vianmääritystaulukko.

Kuinka harjapäätä kallistetaan?

Paina pään säätöpainiketta, kallista pää haluttuun kulmaan (0°, 18°, 36° tai 54°). Vapauta painike lukitaksesi asennon.

Mitä turvavarusteita suositellaan?

Käytä aina suojalaseja, tukevia kenkiä ja käsineitä. Laite on varustettu suojakilvellä ja lapsilukituksella.

Kuinka akku säilytetään talvella?

Säilytä akkua kuivassa, jäätymättömässä paikassa, 0–35°C lämpötilassa, 40–60 % varauksella. Lataa sitä noin 1 tunti 6 kuukauden säilytyksen jälkeen.

Mistä löydän varaosat MB 2010 -laitteelle?

Ota yhteyttä AL-KO-huoltopalveluun tai valtuutettuun jälleenmyyjään. Käytä vain alkuperäisiä osia. Osaluettelo on saatavilla AL-KO:n verkkosivuilta.

KÄYTTÖOHJE MB 2010 AL-KO

2.5 Symbole am Gerät

Symbol Bedeutung

2.4.1 Barnsäkring (09)

3.1.3 Maskinsäkerhet

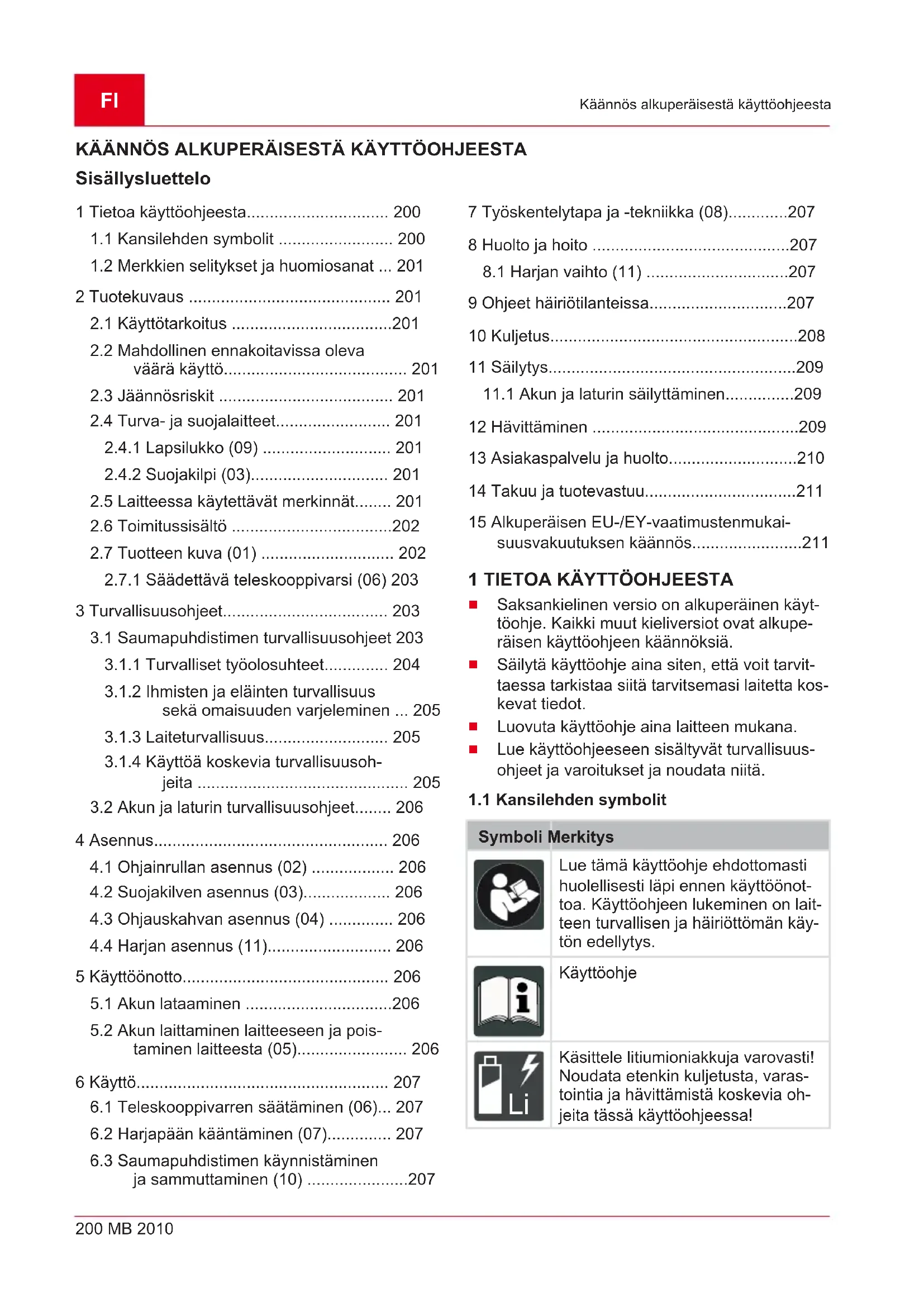

1 Tietoa käyttöohjeesta.... 200

1.1 Kansilehden symbolit 200
1.2 Merkkien selitykset ja huomiosanat ... 201

2 Tuotekuvaus 201

2.1 Käyttötarkoitus ....201
2.2 Mahdollinen ennakoitavissa oleva väärä käyttö.... 201
2.3 Jäännösriskit 201
2.4 Turva- ja suojalaitteet.... 201

2.4.1 Lapsilukko (09) 201

2.4.2 Suojakilpi (03).... 201

2.5 Laitteessa käytettävät merkinnät...... 201
2.6 Toimitussisältö ....202
2.7 Tuotteen kuva (01) 202

2.7.1 Säädettävä teleskooppivarsi (06) 203

3 Turvallisuusohjeet.... 203

3.1 Saumapuhdistimen turvallisuusohjeet 203

3.1.1 Turvalliset työolosuhteet...... 204
3.1.2 Ihmisten ja eläinten turvallisuus sekä omaisuuden varjeleminen ... 205
3.1.3 Laiteturvallisuus.... 205
3.1.4 Käyttöä koskevia turvallisuusoh-jeita 205
3.2 Akun ja laturin turvallisuusohjeet...... 206

4 Asennus....206

4.1 Ohjainrullan asennus (02) 206
4.2 Suojakilven asennus (03)...... 206
4.3 Ohjauskahvan asennus (04) ...... 206
4.4 Harjan asennus (11).... 206

5 Käyttöönotto.... 206

5.1 Akun lataaminen ....206
5.2 Akun laittaminen laitteeseen ja pois- taminen laitteesta (05).... 206

6 Käyttö.... 207

6.1 Teleskooppivarren säätäminen (06)... 207
6.2 Harjapään kääntäminen (07)...... 207
6.3 Saumapuhdistimen käynnistäminen ja sammuttaminen (10) 207

7 Työskentelytapa ja -tekniikka (08)....207
8 Huolto ja hoito ....207

8.1 Harjan vaihto (11) ......207

9 Ohjeet häiriötilanteissa....207
10 Kuljetus....208
11 Säilytys....209

11.1 Akun ja laturin säilyttäminen....209

12 Hävittäminen ......209
13 Asiakaspalvelu ja huolto....210
14 Takuu ja tuotevastuu....211
15 Alkuperäisen EU-/EY-vaatimustenmukaisuusvakuutuksen käännös....211

1 TIETOA KÄYTTÖOHJEESTA

Saksankielinen versio on alkuperäinen käyttöohje. Kaikki muut kieliversiot ovat alkuperäisen käyttöohjeen käännöksiä.
Säilytä käyttöohje aina siten, että voit tarvittaessa tarkistaa siitä tarvitsemasi laitetta koskevat tiedot.
■ Luovuta käyttöohje aina laitteen mukana.
■ Lue käyttöohjeeseen sisältyvät turvallisuus-ohjeet ja varoitukset ja noudata niitä.

1.1 Kansilehden symbolit

Symboli Merkitys

Lue tämä käyttöohje ehdottomasti huolellisesti läpi ennen käyttöönottoa. Käyttöohjeen lukeminen on laitteen turvallisen ja häiriöttömän käytön edellytys.

Käyttöohje

Käsittele litiumioniakkuja varovasti! Noudata etenkin kuljetusta, varastointia ja hävittämistä koskevia ohjeita tässä käyttöohjeessa!

1.2 Merkkien selitykset ja huomiosanat

VAARA!

Tarkoittaa välittömän vaaran aiheuttavaa tilannetta, joka aiheuttaa kuoleman tai vakavan loukkaantumisen, jos sitä ei vältetä.

VAROITUS!

Tarkoittaa mahdollisesti vaarallista tilannetta, joka voi aiheuttaa kuoleman tai vakavan loukkaantumisen, jos sitä ei vältetä.

VARO!

Tarkoittaa mahdollisesti vaarallista tilannetta, joka voi aiheuttaa lievän tai keskivaikean loukkaantumisen, jos sitä ei vältetä.

HUOMAUTUS!

Tarkoittaa tilannetta, joka voi aiheuttaa aineellisia vahinkoja, jos sitä ei vältetä.

HUOMAUTUS

Lisätietoja laitteesta ja sen käytöstä.

2 TUOTEKUVAUS

2.1 Käyttötarkoitus

Laitetta voidaan käyttää seuraaviin tarkoituksiin:

■ Puutarhan pintojen kuten esimerkiksi kivilaat- tojen, kiveysten ja puupintojen sekä niiden saumojen puhdistaminen ja kunnossapito.
Pölyn, lian ja rikkaruohojen poistaminen.

Laitteella saa työskennellä vain, jos se on asen- nettu kokonaisuudessaan.

Laite on tarkoitettu ainoastaan yksityiskäyttöön. Kaikenlainen muu käyttö ja laitteeseen tehtävät muutokset ja lisäykset katsotaan käyttötarkoituksesta poikkeavaksi käytöksi, jonka seurauksena on takuun raukeaminen, vaatimustenmukaisuuden menettäminen (CE-merkintä) sekä valmistajan kaikenlaisen vastuun raukeaminen käyttäjälle tai ulkopuolisille aiheutuvista vahingoista.

2.2 Mahdollinen ennakoitavissa oleva väärä käyttö

Laitetta ei ole tarkoitettu ammattimaiseen käyttöön julkissa puistoissa ja urheilukentillä eikä maa- ja metsätaloudessa.

Ota huomioon erityisesti seuraavat asiat:

Laite ei sovi vaakatasossa tai pään yläpuolella käytettäväksi, sopimattomille pinta- tai saumamateriaaleille tai muille kuin ilmoitetuille käyttöalueille.
Laitetta ei saa käyttää kostealla säällä, sa- teessa eikä vedessä tai veden alla.

2.3 Jäännösriskit

Asianmukaisesti käytettynäkin laitteeseen liittyy aina tiettyjä jäännösriskejä, joita ei voida kokonaan sulkea pois. Laitteen tyypin ja rakenteen vuoksi seuraavia jäännösriskejä voi esiintyä käyttötavan mukaan:

• Kuulon vaurioituminen, jos kuulonsuojaimia ei käytetä.
  Käden ja käsivarren tärinän aiheuttamat vammat, jos laitetta käytetään pitkään tai sitä ei huolleta ohjeiden mukaan.
  ■ Maa-aineksen ja pikkukivien sinkoaminen.
  ■ Viiltovammat raajojen osuessa pyörivään harjaan.

2.4 Turva- ja suojalaitteet

VAROITUS!

Loukkaantumisvaara

Vialliset turvalaitteet ja suojukset sekä niiden poistaminen käytöstä voivat aiheuttaa vakavia vammoja.

• Korjauta vialliset turvalaitteet ja suo-jukset.
• Älä koskaan poista turvalaitteita tai suojuksia toiminnasta.

2.4.1 Lapsilukko (09)

Virtakytkimessä (09/1) on riippulukolle* (09/2) tarkoitettu aukko (5 mm). Riippulukko estää laitteen tahattoman käynnistymisen.

* Ei sisälly toimitukseen.

2.4.2 Suojakilpi (03)

Suojakilpi (03/1) suojaa käyttäjää pyörivältä harjalta ja sinkoavilta kappaleilta.

2.5 Laitteessa käytettävät merkinnät

Symboli Merkitys

Käsittele erityisen varovasti!

Symboli Merkitys

Lue käyttöohje ennen käyttöönot- toa!

Sinkoilevien kappaleiden aiheutta- ma vaara!

Muiden henkilöiden oleskelu vaara-alueella on kielletty!

Pidä kädet ja jalat loitolla pyörivästä harjasta!

Käytä suojalaseja!

Suojaa laite sateelta ja kosteudelta!

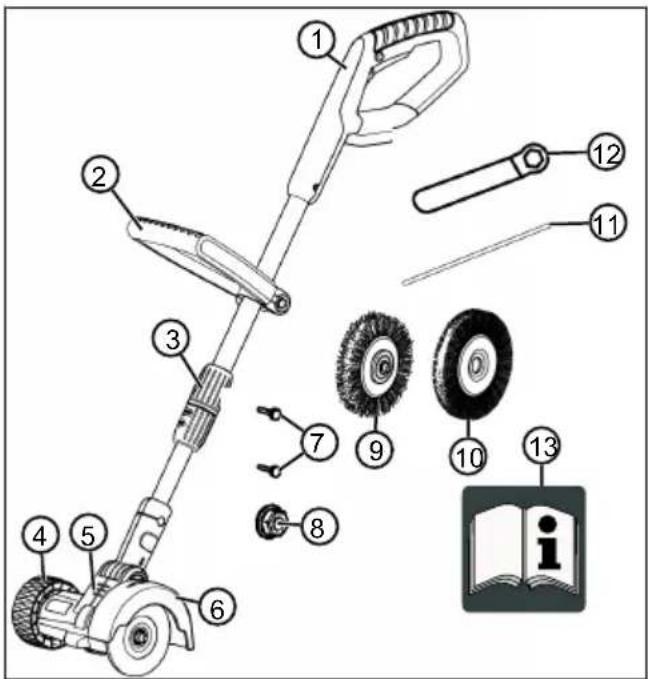

2.6 Toimitussisältö

Toimitus sisältää tässä mainitut osat. Tarkista, ovatko kaikki osat mukana:

1 Peruslaite

2 Ohjauskahva

3 Teleskooppivarsi

4 Ohjainrulla

5 Harjapää, säädettävä

6 Suojakilpi

7 2 ruuvia 3,5 x 13

8 M8-mutteri

9 Teräsharja

10 Nailonharja

11 Tappi

12 Ruuviavain

13 Käyttöohje

HUOMAUTUS

Akku ja laturi eivät sisälly toimitukseen, joten ne on hankittava erikseen.

Saatavana seuraavilla tuotenumeroilla:

■ Litium-ioniakku – B50 Li – tuotenro 113559
■ Litium-ioniakku – B100 Li – tuotenro 113698
Laturi – C30 Li – tuotenro 113560

2.7 Tuotteen kuva (01)

Tuotteen yleiskuvaan (01) on merkitty laitteen osat.

Nro Osa

1 Peruslaite

2 Virtakytkin ja lapsilukko

3 Turvanuppi

4 Ohjauskahva

5 Teleskooppivarsi

6 Ohjainrulla

7 Harjapää, säädettävä

8 Suojakilpi

9 Akku*

10 Laturi ja verkkopistoke*

* Ei sisälly toimitukseen.

2.7.1 Säädettävä teleskooppivarsi (06)

Laitteessa on säädettävä teleskooppivarsi. Sen avulla laitteen voi säätää käyttäjän pituuteen sopivaksi sekä kääntää harjapäätä.

3 TURVALLISUUSOHJEET

VAARA!

Hengenvaara ja vakavien vammojen vaara!

Tietämättömyys turvallisuus- ja käyttöohjeista voi aiheuttaa erittäin vakavia vammoja ja jopa kuoleman.

Tutustu kaikkiin tässä käyttöohjeessa ja muissa mainituissa käyttöohjeissa annettaviin turvallisuus- ja käyttöohjeisiin ja ota ne huomioon ennen laitteen käyttöä.
Säilytä kaikki toimitukseen sisältyvät asiakirjat tulevaa tarvetta varten.

3.1 Saumapuhdistimen turvallisuusohjeet

Käyttäjät

■ Lue nämä turvallisuusohjeet huolellisesti. Tutustu laitteen hallinta- ja säätölaitteisiin sekä sen käyttötarkoituksen mukaiseen käyttötapaan.
Kahdeksan vuotta täyttäneet lapset, henkilöt, joiden fyysi-set tai henkiset kyvyt tai aisti-toiminnot ovat alentuneet tai joilta puuttuu vaadittava koke-mus ja tieto, voivat käyttää tä-tä laitetta, jos heitä valvotaan tai opastetaan laitteen turvallis- sessa käytössä ja he ovat ymmärtäneet siitä aiheutuvat vaarat. Lapset eivät saa leikkiä laitteella. Lapset eivät saa

suorittaa käyttäjän tehtäviksi tarkoitettuja puhdistus- ja huoltotöitä ilman valvontaa.

Henkilöillä, joiden rajoitukset ovat hyvin suuria ja monimut-kaisia, voi olla tässä annettuja ohjeita laajempia tarpeita.
- Älä koskaan anna lasten tai näitä ohjeita tuntemattomien henkilöiden käyttää laitetta. Kansalliset määräykset voivat asettaa käyttäjän ikää koskevia rajoituksia.
■ Laitetta ei saa käyttää alkoholin, huumeiden tai lääkkeiden vaikutuksen alaisena.
Käyttäjä on itse vastuussa muille henkilöille ja heidän omaisuudelleen aiheuttamistaan vahingoista.
- Älä koskaan nosta tai kanna laitetta moottorin käydessä! Sammuta moottori ja irrota akku laitteesta, ennen kuin kuljetat laitteen työskentelypinnalle ja siltä pois tai kun laitetta on kallistettava.

Valmistelut

Tarkista aina ennen käyttöä, onko suojalaitteissa ja suojuk-sissa vikoja, puuttuuko niitä tai onko ne kiinnitetty väärin. Vialliset suojalaitteet ja suo-jukset on vaihdettava ja puut-

tuvat suojalaitteet ja suojukset kiinnitettävä oikein paikoilleen.

• Älä koskaan käytä laitetta, jos sen välittömässä läheisyydessä on ihmisiä, varsinkin lapsia, tai kotieläimiä.
  Ennen kuin aloitat työskentely, poista työskentelyalueelta vaaralliset esineet, esim. ok-sat, lasin- ja metallinkappa-leet, kivet.

Käyttö

■ Kun työskentelet laitteella, käytä aina suojalaseja ja tuke- via kenkiä.
- Älä työskentele laitteella huo-noissa sääolosuhteissa, var-sinkaan ukonilman tullessa.
Käytä laitetta vain päivänvalossa tai hyvässä keinovalais-tuksessa.
- Älä koskaan käytä laitetta, jos suojalaitteissa ja suojuksissa on vikoja tai ne puuttuvat.
■ Katkaise aina laitteen virta poistamalla irrotettavat akut:
■ aina ennen kuin jätät lait- teen ilman valvontaa
■ ennen kuin poistat laitteesta tukoksia
■ ennen kuin tarkastat tai puhdistat laitteen tai suoritat sille jotain töitä

■ aina, kun laitteessa esiintyy epänormaalia tärinää

■ Jos laite on vaurioitunut, kor-jauta se.

Kunnossapito ja säilytys

• Katkaise laitteen virta ennen huoltotöitä ja puhdistusta estämällä päälle kytkeminen ja poistamalla irrotettavat akut.
  Käytä huolto-, hoito- ja puhdistustöiden aikana aina suojakäsineitä.
  Käytä vain valmistajan suosittelemia varaosia ja lisätarvikkeita.
  Tarkasta ja huolla laite sään-nöllisesti. Vain AL-KO-huolto saa korjata laitteen.
  ■ Kun et käytä laitetta, säilytä se lasten ulottumattomissa.

3.1.1 Turvalliset työolosuhteet

■ Poista ennen työskentelyn aloittamista työskentelyalueelta vaaralliset esineet, kuten oksat, lasin- ja metallinkappa- leet ja kivet.
Työskentele vain päivänvalossa tai erittäin kirkkaassa kei-novalaistuksessa.
Sijoita laite aina kiinteälle, ta- saiselle alustalle. Sitä ei saa käyttää vinossa.
■ Varmista laitteen vakaus.

3.1.2 Ihmisten ja eläinten turvallisuus sekä omaisuuden varjeleminen

• Ota huomioon, että käyttäjä vastaa tapaturmista ja vahingoista, joita voi aiheutua muille ihmisille tai heidän omaisuudelleen.
  Käytä laitetta vain niihin töihin, joihin se on tarkoitettu. Käyttö-tarkoituksesta poikkeava käyttö voi aiheuttaa vammoja ja aineellisia vahinkoja.
  ■ Kytke laite päälle vain, kun työskentelyalueella ei ole muita ihmisiä tai eläimiä.
  Noudata turvaetäisyyttä ihmi- siin ja eläimiin. Kytke laite pois päältä, jos ihmisiä tai eläimiä tulee lähietäisyydelle.

3.1.3 Laiteturvallisuus

Käytä laitetta vain seuraavin edellytyksin:

Laite ei ole likainen.
■ Laitteessa ei ole minkään- laisia vaurioita.
■ Kaikki hallintalaitteet toimivat.

- Älä ylikuormita laitetta. Se on tarkoitettu kevyeen työskentelyyn yksityiskäytössä. Ylikuormitus vaurioittaa laitetta.

- Älä käytä laitetta, jos siinä on kuluneita tai viallisia osia.

Vaihda viallisten osien tilalle aina valmistajan alkuperäisva- raosat. Jos laitetta käytetään, vaikka siinä on kuluneita tai viallisia osia, valmistajalle ei voida esittää takuuvaatimuk- sia.

- Korjaustöitä saavat suorittaa ainoastaan pätevät ammatti- liikkeet tai huoltopisteet.

3.1.4 Käyttöä koskevia turvallisuusohjeita

• Pidä laitteesta kiinni molemmilla käsillä työn aikana.
• Pidä kädet ja jalat loitolla puhdistusharjasta erityisesti moot-toria käynnistettäessä.
• Odota, kunnes puhdistusharja pysähtyy moottorin sammutta-misen jälkeen.
  ■ Poista jäämät vasta sitten, kun moottori ja harja ovat py-sähtyneet ja akku on irrotettu laitteesta.
• Älä anna jäämien kertyä suo-jakilpeen, harjaan tai moottoriin.
  Jos et ole aiemmin käyttänyt tällaista laitetta, harjoittele käyttöä ensin käynnistämättä moottoria.

3.2 Akun ja laturin turvallisuusohjeet

Noudata akun ja laturin erillisissä käyttöohjeissa annettuja turvalli-suusohjeita.

Katso:

Käyttöohje 442228: Litium-ioniakku B50 Li, B100 Li
Käyttöohje 442230: Laturi C30 Li

4 ASENNUS

VAROITUS!

Puutteellisen asennuksen aiheuttama loukkaantumisvaara!

Puutteellisesti asennetun laitteen käyttö voi aiheuttaa vakavia vammoja.

Käytä vain täydellisesti asennettua laitetta!
Laita akku laitteeseen vasta, kun sen asennus on valmis!
Tarkista aina ennen turva- ja suojalaitteiden kytkemistä toimintaan, että ne ovat paikallaan ja toimintakykyiset!

4.1 Ohjainrullan asennus (02)

1. Työnnä (02/a) ohjainrulla (02/1) harjapäähän (02/2) niin pitkälle, että se lukittuu.

4.2 Suojakilven asennus (03)

1. Aseta suojakilpi (03/1) paikalleen harjapäähän (03/2).
2. Kiinnitä suojakilpi (03/1) harjapäähän toimitukseen sisältyvillä ruuveilla (03/3).

4.3 Ohjauskahvan asennus (04)

1. Työnnä ohjauskahva (04/1) teleskooppivar- teen (04/a).
2. Aseta kierrepultti (04/2) ohjauskahvaan (04/b).
3. Aseta (04/c) nuppi (04/3) kierrepulttiin (04/2) ja kiristä kiinni.
4. Kiristä nuppia niin, että ohjauskahvan korkeutta voi säätää helposti.

4.4 Harjan asennus (11)

1. Aseta (11/a) harja (11/1) käyttöakseliin (11/2). Varmista, että harja asettuu oikein paikalleen käyttöakseliin.
2. Aseta tappi (11/3) käyttöakselin aukkoon (11/4) ja pidä kädellä siitä kiinni.
3. Aseta mutteri (11/5) paikalleen ja kiristä se kiinni.
4. Pidä ruuviavainta (11/6) toisessa kädessä ja kiristä sillä mutteri.
5. Poista tappi ja ruuviavain.

5 KÄYTTÖÖNOTTO

5.1 Akun lataaminen

VARO!

Tulipalon vaara ladattaessa!

Latauslaitteen lämpeneminen aiheuttaa palovaaran, jos se on helposti syttyvällä alustalla eikä tuulettuminen ole riittävää.

Käytä laturia aina palamattomalla alustalla ja palamattomassa ympäristössä.
Mikäli olemassa: Pidä tuuletusaukot avoimina.

HUOMAUTUS

Akku ja laturi eivät sisälly toimitukseen.

Akku on ladattu osittain. Lataa akku täyteen ennen ensimmäistä käyttökertaa. Akku voidaan la-data milloin tahansa. Lataamisen keskeyttäminen ei vioita akkua.

HUOMAUTUS

Noudata akun ja laturin erillisissä käyttöohjeissa annettavia yksityiskohtaisia tietoja.

Katso:

■ Litium-ioniakun käyttöohje – B50 Li
■ Laturin käyttöohje – C30 Li

5.2 Akun laittaminen laitteeseen ja poistaminen laitteesta (05)

Akun laittaminen paikalleen (05/a)

1. Työnnä akku (05/1) akkukoteloon (05/2) niin pitkälle, että se lukittuu.

Akun poistaminen (05/b)

1. Paina akun vapautuspainiketta (05/3) ja pidä se painettuna.
2. Poista akku.

6 KÄYTTÖ

6.1 Teleskooppivarren säätäminen (06)

1. Avaa kiertämällä ylempää kiinnitysholkka (06/1) nuolen suuntaan n. 180° (06/a).
2. Säädä teleskooppivarsi (06/2) pituutesi mukaan. Teleskooppivartta voi pidentää n. 10 cm (06/b).
3. Kiristä kiinnitysholkki (06/c).

6.2 Harjapään kääntäminen (07)

Harjapään voi kääntää kevyempää työskentelyä varten neljään eri asentoon: 0°, 18°, 36° ja 54°.

1. Paina lukitusnuppia (07/1, 07/a).
2. Säädä harjapää (07/2) haluttuun asentoon (07/b).
3. Vapauta lukitusnuppi.

6.3 Saumapuhdistimen käynnistäminen ja sammuttaminen (10)

1. Asetu tukevaan asentoon.
2. Pidä laitetta molemmin käsin. Älä laske harja-päätä maahan.
3. Tartu toisella kädellä ohjauskahvaan (01/4) ja toisella kädellä peruslaitteen kahvaan (01/1).
4. Paina turvanuppia (10/1).
5. Paina virtakytkintä (10/2) ja pidä se painettuna. Laite käynnistyy. Päästä turvanuppi irti.
6. Jos virtakytkimestä (10/2) päästetään irti, laite kytkeytyy pois päältä.

7 TYÖSKENTELYTAPA JA -TEKNIIKKA (08)

Kytke laite päälle ennen kuin viet sen puhdistettavalle pinnalle ja laske se vasta sitten maahan ylikuormittumisen välttämiseksi.
Kun haluat puhdistaa pintoja harjalla (08/2), laske laite maahan siten, että ohjainrulla (08/1) koskettaa ensin maata. Etene hitaasti (08/a).
- Älä liikuta laitetta työskentely aikana edestakaisin vasemmalta oikealle.
■ Voimakas likaantuminen on puhdistettava kerroksittain. Etene aina samaan suuntaan (08/a).
Harja jumittuu, jos laitetta ylikuormitetaan painamalla sitä liian kovaa. Nosta laite tällöin vä-

littömästi ylös, jotta sen kuormitus vähenee. Muuten seurauksena voi olla pysyvä moottorivaurio.

- Pidä laite loitolla herkistä pinnoista.

8 HUOLTO JA HOITO

VAROITUS!

Vaara – teräviä teriä

Viiltovammojen vaara laitteen teräviä ja liikkuvia osia kosketettaessa.

Kytke laite aina pois päältä ennen sen huoltamista, hoitamista tai puhdistamista. Poista akku.
Käytä huolto-, hoito- ja puhdistustöiden aikana aina suojakäsineitä.

8.1 Harjan vaihto (11)

1. Kytke laite pois päältä ja poista akku.
2. Aseta tappi (11/3) käyttöakselin (11/2) auk- koon (11/4) ja pidä kädellä siitä kiinni. Pidä ruuviavainta (11/6) toisessa kädessä ja avaa sillä mutteri (11/5).
3. Kierrä mutteri (11/5) irti ja poista harja (11/1).
4. Aseta toinen harja (11/1) paikalleen (11/a). Varmista, että harja asettuu oikein paikalleen käyttöakseliin.
5. Pidä ruuviavainta (11/6) toisessa kädessä ja kiristä sillä mutteri (11/5) kiinni.
6. Poista tappi (11/3) ja ruuviavain.
7. Laita akku laitteeseen.

9 OHJEET HÄIRIÖTILANTEISSA

VARO!

Loukkaantumisvaara

Laitteen teräväreunaiset ja liikkuvat osat voivat aiheuttaa loukkaantumisia.

Käytä huolto-, hoito- ja puhdistustöiden aikana aina suojakäsineitä!

HUOMAUTUS

Jos häiriötä ei ole mainittu tässä taulukossa tai et saa korjattua sitä itse, ota yhteyttä asiakaspalveluumme.

Häiriö Syy Korjaaminen
Moottori ei toimi. Akku on tyhjä.	Lataa akku.
	Akku puuttuu tai ei ole kunnolla paikallaan.	Laita akku kunnolla paikalleen.
	Akku on liian kylmä tai kuu-ma.	Lämmitä akkua hieman tai anna sen jäähtyä.
Moottori kytkeytyy pois pääl-tä.	Moottorinsuojakytkin on lauennut.	Odota, kunnes moottorinsuojakytkin kytkee laitteen takaisin päälle.
	Tuuletusaukot ovat likaantu-neet.	Puhdista laite.
Akun käyttöaika lyhenee huomattavasti.	Akku on tyhjentynyt oltuaan pitkään käyttämättä.	Lataa akku.
	Akun kestoikä on päättynyt. Vaihda akku.	Käytä vain valmistajan alkuperäisiä varusteita.
Akkua ei voi ladata. Akun kontaktit ovat likaiset. Ota yhteyttä AL-KO-huoltoon.
Pinnat eivät puhdistu.	Harja on kulunut. Vaihda harja.

10 KULJETUS

Tee seuraavat toimet ennen laitteen kuljettamista:

1. Kytke laite pois päältä.
2. Poista laitteen akku.
3. Pakkaa akku asianmukaisesti (ks. alla).

HUOMAUTUS

Akun/akkujen nimellisenergiamäärä on alle 100 Wh. Noudata tämän vuoksi seuraavia kuljetusohjeita!

Laitteeseen sisältyvää litium-ioniakkua on käsitel-tävä vaarallisia aineita koskevan lainsäädännön mukaisesti, mutta sen kuljetusta koskevat yksinkertaistetut ehdot:

Yksityinen käyttäjä saa kuljettaa vioittumatonta akkua tieliikenteessä ilman erityisehtoja, jos se on pakattu vähittäiskauppaan soveltuvalla tavalla ja kuljetuksen luonne on yksityinen. Lähettävien akkujen enimmäispainoa koskevia rajoituksia on noudatettava:

tie-, raide- ja vesiliikenteessä kunkin pakkausyksikön kokonaispaino enintään 30 kg

ei painorajoitusta lentoliikenteessä, mutta enintään 2 akkua pakkausta kohden.

Jos akussa oletetaan olevan vaurioita (esim. laitteen putoamisen aiheuttamia), kuljettaminen ei ole sallittua.
Myös ammattimaiset käyttäjät, jotka kuljettavat laitetta pääasialliseen työhönsä liittyen (esim. kuljetukset työmaalle tai esittelyt), voi- vat soveltaa yksinkertaistettua menettelyä.

Molemmissa tapauksissa on ehdottomasti varmistettava soveltuvin toimenpitein, ettei sisältö pääse ulos pakkauksesta. Muissa tapauksissa on ehdottomasti noudatettava vaarallisia aineita koskevia määräyksiä! Jos niitä ei noudateta, lähettäjälle ja mahdollisesti myös kuljettajalle voidaan tuomita huomattava rangaistus.

Muita kuljetusta ja lähettämistä koskevia ohjeita

■ Litium-ioniakkuja saa kuljettaa tai lähettää vain, jos niissä ei ole vaurioita!
Varmista laite niin, että sen tahaton käynnistyminen kuljetuksen aikana ei ole mahdollista.

■ Suojaa laite tukevalla ulkopakkauksella (lähetyslaatikko). Käytä valmistajan alkuperäispakkausta, jos mahdollista.
Varmista oikeat pakkausmerkinnät ja lähetysasiakirjat kuljetusta ja lähetystä varten (esim. lähettipalvelun tai kuljetusliikkeen toimesta):

Tie-, raide- ja vesiliikenteessä pakkauksessa on oltava varoitustarra, jos laitteen mukana lähetetään akkuja. Jos akku on /akut ovat paikallaan laitteessa tai asennettuna siihen kiinteästi, varoitustarraa ei tarvita, koska ulkopakkauksen/alkuperäispakkauksen on silloin oltava tiettyjen määräysten mukainen.

Lentokuljetuksen yhteydessä pakkauksessa on kuitenkin aina käytettävä varoitustarraa. Laitteen yhteydessä lähetettävien akkujen painorajoituksia on noudatettava: akkujen enimmäispaino on 5 kg pakkausyksikköä kohden, ja niitä saa olla pakkaukseen enintään 2 kappaletta, jos akku/akut lähetetään laitteen mukana.

Tarkista etukäteen, voiko haluamasi palveluntarjoaja kuljettaa tuotteen, ja ilmoita lähtyksestä etukäteen.

Lähetyksen valmistelemista varten on suositeltavaa pyytää neuvoa vaarallisten aineiden asian-tuntijalta. Noudata myös mahdollisia muita kansallisia määräyksiä.

11 SÄILYTYS

Puhdista laite perusteellisesti jokaisen käyttökerran jälkeen ja asenna kaikki suojukset (jos on). Säilytä laitetta kuivassa, lukittavassa paikassa poissa lasten ulottuvilta.

Suorita seuraavat toimenpiteet ennen yli 30 päivää kestäviä käyttötaukoja:

Pyyhi koko laite tarvikkeineen puhtaaksi siivousliinalla. Älä käytä puhdistamiseen bensii-niä tai muita liuotteita!
Jos ilmenee voimakasta likaantumista, irrota harjat ja puhdista ne huolellisesti.
Puhdista harjat vedellä ja kovalla harjalla ja anna harjojen kuivua täysin.
■ Poista lika kaikista tuuletusaukoista.
Säilytä laite mahdollisimman kuivassa pai-kassa.

11.1 Akun ja laturin säilyttäminen

VAARA!

Räjähdys- ja palovaara!

Jos akkua säilytetään avotulen tai lämmönlähteiden lähellä ja se räjähtää, on seurauksena kuolema tai vakava loukkaantuminen.

Säilytä akku viileässä ja kuivassa paikassa, ei avotulen tai lämmönlähteiden lähistöllä.

HUOMAUTUS

Laturin automaattinen varaustason tunnistus suojaa akkua ylilatautumiselta, joten sen voi jättää laturiin joksikin aikaa muttei pysyvästi.

HUOMAUTUS

Noudata akun ja laturin erillisiä käyttöohjeita.

Säilytä akkua jäätymiseltä suojattuna kuivassa paikassa, jonka lämpötila on 0–+35 °C. Akun varaustason tulisi olla n. 40–60 %.
Oikosulkuvaaran vuoksi älä säilytä akkua metalliesineiden tai happoa sisältävien esi- neiden läheisyydessä.
Lataa akkua n. 6 kuukauden säilytyksen jälkeen n. 1 tunti.

12 HÄVITTÄMINEN

Sähkö- ja elektroniikkalaitteita koskevaan lakiin liittyviä huomautuksia

Käytöstä poistetut sähkö- ja elektroniikkalaitteet eivät kuulu sekajätteeseen, vaan ne on toimitettava erilliseen keräykseen!

Käytöstä poistetut paristot tai akut, joita ei ole asennettu kiinteästi laitteeseen, on poistetta-va ennen laitteen luovuttamista keräyspistee-seen! Niiden hävittämisestä on säädetty erik-seen paristoja ja akkuja koskevassa lainsää-dännössä.
Sähkö- ja elektroniikkalaitteiden omistajat/käyttäjät ovat lain nojalla velvollisia palautta-maan laitteet, kun ne on poistettu käytöstä.
Loppukäyttäjä on vastuussa siitä, että hänen henkilökohtaiset tietonsa poistetaan hävitet-tävästä laitteesta!

Ylivivattua jäteastiaa esittävä symboli tarkoittaa, että sähkö- ja elektroniikkalaitteita ei saa hävittää kotitalousjätteen mukana.

Käytöstä poistetut sähkö- ja elektroniikkalaitteet voidaan luovuttaa maksutta seuraaviin vastaanottopisteisiin:

Kunnalliset jäte- tai keräyspisteet (esim. kuntien jäteasemat)
Sähkölaitteiden myyntipisteet (tavanomaiset liikkeet ja online-myyjät), jos kauppias on velvoitettu ottamaan laitteet vastaan tai tarjoavat tämän palvelun vapaaehtoisesti.

Nämä tiedot ovat voimassa vain laitteille, jotka asennetaan ja myydään Euroopan Unioniin kuu-luvissa maissa ja joita koskee direktiivi 2012/19/EU. Euroopan unionin ulkopuolisissa maissa voi olla näistä poikkeavia määräyksiä sähkö- ja elek-roniikkalaitteiden hävittämisestä.

Paristoja ja akkuja koskeva lainsäädäntö

Käytöstä poistetut paristot ja akut eivät kuulu kotitalousjätteisiin, vaan ne on toimitettava erilliseen keräykseen!

Käyttö- tai asennusohjeesta löydät tietoja niiden tyypistä ja kemiallisesta koostumuksesta sekä siitä, miten paristot ja akut voidaan pois-taa sähkölaitteesta turvallisesti.
Paristojen ja akkujen omistajat/käyttäjät ovat lain nojalla velvollisia palauttamaan ne, kun ne on poistettu käytöstä. Palautusvelvollisuus koskee kotitalouksille tyypillisiä määriä.

Käytöstä poistetut paristot ja akut voivat sisältää haitallisia aineita tai raskasmetalleja, jotka voivat aiheuttaa vahinkoa ympäristölle ja terveydelle.

Niiden suojaamiseksi on tärkeää hyödyntää käytöstä poistetut paristot ja akut ja käyttää uudelleen niiden sisältämät resurssit.

Ylivivattua jäteastiaa esittävä symboli tarkoittaa, että paristoja ja akkuja ei saa hävittää kotitalousjätteen mukana.

Jos jäteastiasymbolin alapuolella on lisäksi tunnus Hg, Cd tai Pb, ne tarkoittavat seuraavaa:

■ Hg: Akku sisältää yli 0,0005 % elohopeaa
Cd: Akku sisältää yli 0,002 % kadmiumia
Pb: Akku sisältää yli 0,004 % lyijyä

Akut ja paristot voidaan luovuttaa maksutta seuraaviin vastaanottopisteisiin:

Kunnalliset jäte- tai keräyspisteet (esim. kuntien jäteasemat)
■ Paristojen ja akkujen myyntipisteet
Käytöstä poistettujen paristojen ja akkujen yhteiseen vastaanottojärjestelmään kuuluvat vastaanottopisteet
Valmistajan vastaanottopiste (jos se ei kuulu yhteiseen vastaanottojärjestelmään)

Nämä tiedot koskevat ainoastaan Euroopan unioniin jäsenvaltioissa myytäviä akkuja ja paristoja, jotka ovat direktiivin 2006/66/EY alaisia. Euroopan Unionin ulkopuolisissa maissa voimassa olevat määräykset akkujen ja paristojen hävittämisestä voivat poiketa näistä.

13 ASIAKASPALVELU JA HUOLTO

Tuotevastuuta, korjauksia ja varaosia koskevissa kysymyksissä ota yhteyttä lähimpään AL-KO-huoltopisteeseen. Niiden yhteystiedot löydät internetosoitteesta www.al-ko.com/service-contacts

14 TAKUU JA TUOTEVASTUU

Jos laitteessa esiintyy lakisääteisenä tuotevastuuaikana materiaali- tai valmistusvirheitä, meillä on oikeus valintamme mukaan joko korjata ne tai vaihtaa virheellinen osa uuteen. Tuotevastuun voimassaoloaika määräytyy laitteen ostomaan lainsäädännön mukaan.

Takuu on voimassa vain, kun:

■ tätä käyttöohjetta noudatetaan
■ laitetta käsitellään asianmukaisesti
käytetään alkuperäisvaraosia.

Takuu raukeaa, jos:

■ laitetta yritetään korjata omavaltaisesti
■ laitteeseen tehdään omavaltaisia teknisiä muutoksia
Laitetta käytetään sen käyttötarkoituksen vastaisesti.

Takuu ja tuotevastuu eivät koske:

■ tavallisesta käytöstä johtuvia maalipinnan vaurioita
kulutusosia, joita ei ole kehystetty xxxxxx (x) varaosaluettelossa,

Takuu- ja tuotevastuuaika alkavat siitä, kun ensimmäinen loppukäyttäjän ostaa laitteen. Ratkaiseva on ostokuitin päivämäärä. Ota yhteys laitteen myyjään tai lähimpään valtuutettuun huoltopisteeseen ja esitä takuutodistus ja alkuperäinen ostokuitti. Edellä sanotulla ei ole vaikutusta ostajan oikeuteen esittää myyjälle tuotevastuulainsäädännön piiriin kuuluvia vaatimuksia.

15 ALKUPERÄISEN EU-/EY-VAATIMUSTENMUKAISUUSVAKUUTUKSEN KÄÄNNÖS

Vakuutamme täten vastaavamme yksin siitä, että tämä tuote täyttää markkinoille tuodussa muodossaan yhdenmukaistettujen EU-direktiivien, EU-turvallisuusstandardien ja tuotekohtaisten standardien vaatimukset.

Tuote

Akkukäyttöinen saumapuh- distin

Sarjanumero

G4990012

Tyyppi

MB 2010

Valmistaja

Asiakirjojen kokoamiseen valtuutettu henkilö

Andreas Hedrich Ichenhauser Str. 14 D-89359 Kötz

Yhdenmukaistetut standardit

EN 60745-1:2009+A11:2010

EN 786:1996+A2:2009

EN 55014-1:2017

EN 55014-2:2015

Kötz, 2018-11-15
