ED322QP - Монітор ACER - Безкоштовний посібник користувача

Тип продукту	LCD-монітор
Бренд	Acer
Модель	ED322QP
Розмір екрану	31,5 дюйма (80 см)
Технологія панелі	VA
Максимальна роздільна здатність	1920 x 1080 (Full HD)
Частота оновлення	165 Гц (DP/HDMI 2.0)
Час відгуку	1 мс (VRB)
Яскравість	300 кд/м² (типове)
Контрастність	4000:1 (типове)
Кут огляду	178° горизонтально / 178° вертикально
Кольори, що відображаються	16,7 млн
Вхідні роз'єми	2x HDMI, 1x DisplayPort
Вбудовані динаміки	2 x 2 Вт
Ігрові функції	FreeSync Premium, Наднизька затримка, Приціл
Нахил	-5° до +20°
Споживання електроенергії (робочий режим)	31 Вт (типове)
Споживання в режимі очікування	0,5 Вт
Живлення	100-240 В ~ 50/60 Гц
Вага нетто	5 кг
Розміри (з підставкою)	713 x 512,5 x 198,6 мм
Норми	FCC клас B, CE, RoHS
Догляд та очищення	Використовуйте м'яку тканину з розчином без розчинника; не розпилюйте безпосередньо
Безпека	Відключіть перед чищенням; не піддавайте впливу води або дощу

Часті запитання - ED322QP ACER

Як очистити екран монітора Acer ED322QP?

Вимкніть монітор та від'єднайте адаптер живлення. Обережно протріть екран м'якою тканиною, на яку ви розпилили очисний розчин без розчинника. Ніколи не розпилюйте рідину безпосередньо на екран або корпус. Не використовуйте засоби для чищення на основі аміаку або спирту.

Які відеокабелі я можу використовувати з цим монітором?

Ви можете використовувати кабель VGA, HDMI або DisplayPort залежно від моделей. Монітор ED322QP має два входи HDMI та один вхід DisplayPort. Кабель VGA також сумісний (опціонально). Переконайтеся, що монітор та комп'ютер вимкнені перед підключенням.

Як налаштувати яскравість та контрастність?

Використовуйте зовнішні кнопки монітора. Натисніть кнопку Ярлик 1 (призначена для яскравості), щоб відрегулювати яскравість. Для контрастності перейдіть до меню OSD через кнопку Головне меню, потім перейдіть до налаштувань яскравості/контрастності.

Що таке FreeSync Premium та як його активувати?

FreeSync Premium — це технологія, яка синхронізує частоту оновлення монітора з відеокартою для зменшення розривів зображення та заїкань. Щоб активувати, перейдіть до меню OSD, розділ Gaming, потім увімкніть FreeSync Premium. Переконайтеся, що ваша відеокарта підтримує FreeSync.

Як змінити джерело вхідного сигналу (HDMI/DP)?

Натисніть кнопку Ярлик 3 (режим джерела), щоб перемикатися між доступними входами. Ви також можете перейти до меню OSD, вибрати 'Вхід' та обрати потрібне джерело.

Що робити, якщо монітор нічого не відображає?

Спочатку перевірте, чи увімкнено монітор (індикатор живлення). Переконайтеся, що відеокабель правильно підключено та комп'ютер увімкнено. Спробуйте змінити джерело вхідного сигналу. Якщо проблема не зникне, перевірте з іншим кабелем або іншим пристроєм. Зверніться до інструкції для кроків з усунення несправностей.

Чи можна використовувати цей монітор з ігровою консоллю?

Так, монітор сумісний з ігровими консолями через HDMI. Він підтримує роздільну здатність 1920x1080 та частоту оновлення до 165 Гц (залежно від консолі). Увімкніть FreeSync Premium для оптимального досвіду, якщо ваша консоль підтримує це.

Які ярлики для функцій OSD?

Монітор має кнопки ярликів: Ярлик 1 (яскравість), Ярлик 2 (режим джерела), Ярлик 3 (меню зміни режиму), Ярлик 4 (доступ до головного меню). Ви можете налаштувати деякі ярлики в меню OSD у розділі 'Призначення ярликів'.

Як скинути налаштування до заводських?

У меню OSD перейдіть до пункту 'Скидання налаштувань' або 'Скинути'. Виберіть його, щоб відновити параметри за замовчуванням. Підтвердьте дію.

Чи сумісний цей монітор з кріпленням VESA?

Інструкція не згадує сумісність з VESA. Підставка не знімна згідно з механічними специфікаціями (знімна підставка: Ні). Таким чином, неможливо закріпити цей монітор на стандартному кронштейні VESA.

ПОСІБНИК КОРИСТУВАЧА ED322QP ACER

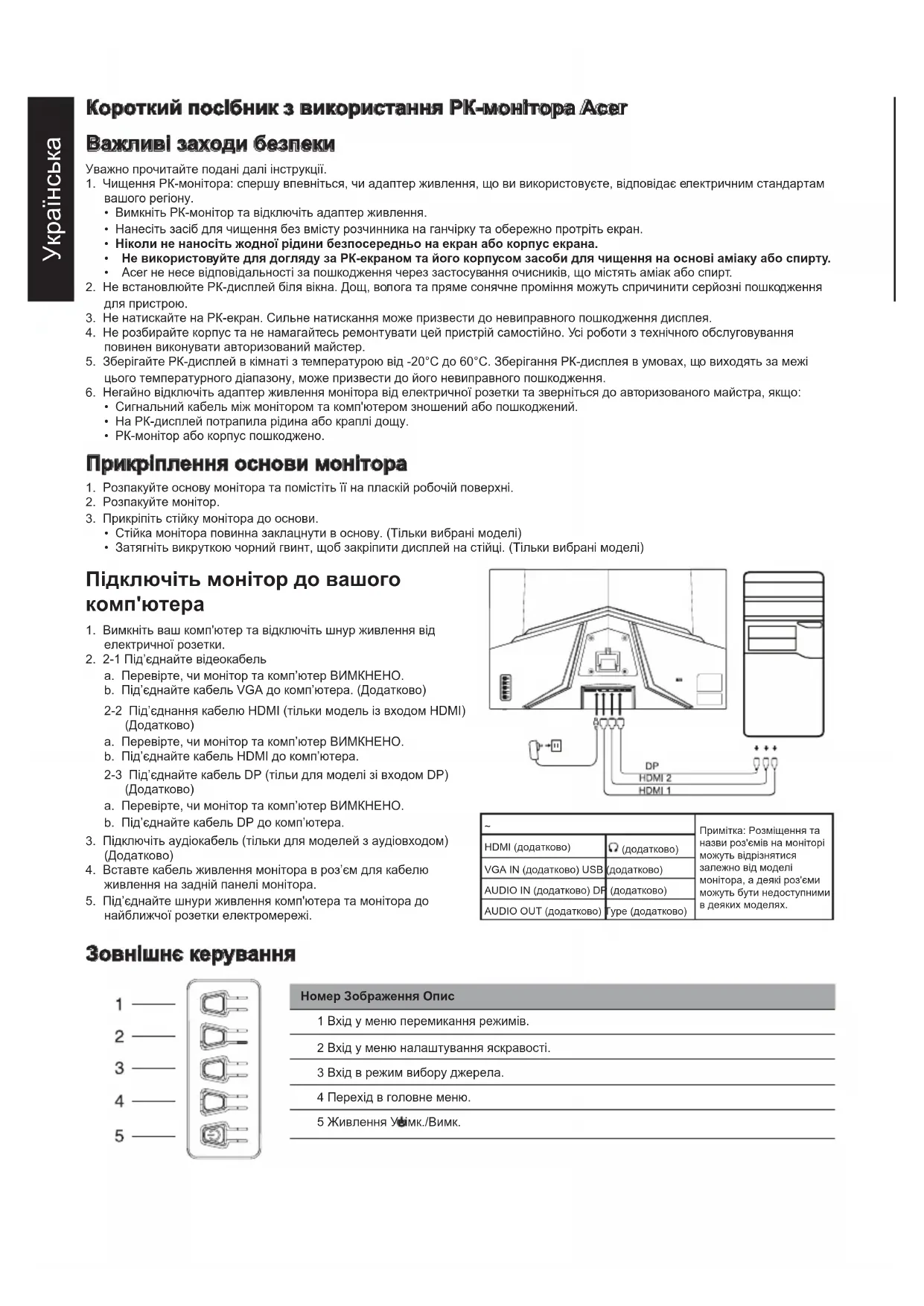

Короткий посібник з використання РК-монітора Асет

Важливі заходи безпеки

Уважно прочитайте подані далі інструкції.

1. Чищення РК-монітора: спершу впевніться, чи адаптер живлення, що ви використовуєте, відповідає електричним стандартам вашого регіону.

• Вимкніть РК-монітор та відключіть адаптер живлення.
- Нанесіть засіб для чищення без вмісту розчинника на ганчірку та обережно протріть екран.
• Ніколи не наносіть жодної рідини безпосередньо на екран або корпус екрана.

- Не використовуйте для догляду за РК-екраном та його корпусом засоби для чищення на основі аміаку або спирту.

• Асег не несе відповідальності за пошкодження через застосування очисників, що містять аміак або спирт.

1. Не встановлюйте РК-дисплей біля вікна. Дощ, волога та пряме сонячне проміння можуть спричинити серйозні пошкодження для пристрою.

2. Не натискайте на РК-екран. Сильне натискання може призвести до невиправного пошкодження дисплея.

3. Не розбирайте корпус та не намагайтесь ремонтувати цей пристрій самостійно. Усі роботи з технічного обслуговування повинен виконувати авторизований майстер.
4. Зберігайте РК-дисплей в кімнаті з температурою від -20°C до 60°C. Зберігання РК-дисплея в умовах, що виходять за межі цього температурного діапазону, може призвести до його невиправного пошкодження.
5. Негайно відключіть адаптер живлення монітора від електричної розетки та зверніться до авторизованого майстра, якщо:

- Сигнальний кабель між монітором та комп'ютером зношений або пошкоджений.

- На РК-дисплей потрапила рідина або краплі дощу.

- РК-монітор або корпус пошкоджено.

Прикріплення основи монітора

1. Розпакуйте основу монітора та помістіть її на пласкій робочій поверхні.
2. Розпакуйте монітор.
3. Прикріпіть стійку монітора до основи.

- Стійка монітора повинна закладнути в основу. (Тільки вибрані моделі)

- Затягніть викруткою чорний гвинт, щоб закріпити дисплей на стійці. (Тільки вибрані моделі)

Підключіть монітор до вашого комп'ютера

1. Вимкніть ваш комп'ютер та відключіть шнур живлення від електричної розетки.
2. 2-1 Під'єднайте відеокабель

а. Перевірте, чи монітор та комп'ютер ВИМКНЕНО.

b. Під'єднайте кабель VGA до комп'ютера. (Додатково)

2-2 Під'єднання кабелю HDMI (тільки модель із входом HDMI) (Додатково)

а. Перевірте, чи монітор та комп'ютер ВИМКНЕНО.
b. Під'єднайте кабель HDMI до комп'ютера.
2-3 Під'єднайте кабель DP (тільи для моделі зі входом DP) (Додатково)
а. Перевірте, чи монітор та комп'ютер ВИМКНЕНО.
b. Під'єднайте кабель DP до комп'ютера.

1. Підключіть аудіокабель (тільки для моделей з аудіовходом) (Додатково)
2. Вставте кабель живлення монітора в роз'єм для кабелю живлення на задній панелі монітора.
3. Під'єднайте шнури живлення комп'ютера та монітора до найближчої розетки електромережі.

~		Примітка: Розміщення та назви роз'ємів на моніторі можуть відрізнатися залежно від моделі монітора, а деякі роз'єми можуть бути недоступними в деяких моделях.
HDMI (додатково)	Ω (додатково)
VGA IN (додатково) USB	(додатково)
AUDIO IN (додатково) DF	(додатково)
AUDIO OUT (додатково)	Гуре (додатково)

Зовнішнє керування

Номер Зображення Опис

1 Вхід у меню перемикання режимів.
2 Вхід у меню налаштування яскравості.
3 Вхід в режим вибору джерела.
4 Перехід в головне меню.
5 Живлення Увімк./Вимк.

Регулятивні заяви та заяви щодо безпеки

Заява FCC

Даний пристрій перевірений та визнаний таким, що відповідає обмеженням для цифрових пристроїв класу В, відповідно до Частини 15 Правил FCC. Ці обмеження розроблені з метою забезпечення розумного захисту від шкідливого випромінювання пристрою, якщо він встановлюється в житловій зоні. Цей виріб генерує, використовує та може випромінювати електромагнітні хвилі. Якщо таке обладнання не встановлювати та не використовувати згідно з інструкціями, воно може створювати перешкоди для радіозв'язку.

Однак немає гарантії, що такі перешкоди не виникнуть при правильному встановленні. Якщо цей пристрій спричинює перешкоди для радіо- або телепередач (що можна встановити увімкнення та вимкненням цього пристрою), тоді для усунення перешкод рекомендуємо користувачам використати один із таких засобів:

• Змініть напрям або положення приймальної антени.
• Збільшіть відстань між цим пристроєм та приймачем.
• Підключіть шнур живлення пристрою до електричної розетки, що знаходиться в іншому електричному ланцюзі, ніж розетка, до якої підключений приймач.
• Зверніться до продавця або досвідченого радіо/телевізійного техніка за допомогою.

Примітка

Щоб уникнути пошкодження монітора, не піднімайте монітор за стійку.

Примітка: екранований кабель

Усі підключення до інших комп'ютерних пристроїв повинне відбуватися за допомогою екранованих кабелів, щоб відповідати вимогам щодо електромагнітної сумісності.

Примітка: периферія

До цього пристрою можна підключати лише сертифіковані периферійні пристрої (пристрою вводу/виводу, док-станції, принтери тощо), що відповідають обмеженням для пристроїв Класу В. Використання несертифікованих периферійних пристроїв може призводити до появи перешкод для радіо- та телепередач.

Примітка

Будь-які зміни або модифікації, що не були явно схвалені виробником, можуть призвести до втрати користувачем права використовувати цей пристрій.

Умови використання

Цей пристрій відповідає частині 15 Правил Федеральної комісії зв'язку. На функціонування пристрою поширюються такі дві умови: (1) цей пристрій не повинен створювати шкідливі радіоперешкоди та (2) цей пристрій повинен приймати будь-які перешкоди, включно з перешкодами, що можуть спричиняти небажані операції.

Примітка: Користувачі в Канаді

Цей цифровий пристрій Класу В відповідає канадським характеристикам ICES-003.

Пояснювальна примітка до «Вимог щодо належної переробки та утилізації використаного електричного та електронного обладнання».

3 метою плекання та захисту нашої планети, коли у вашого пристрою вичерпається термін експлуатації або він не буде вам більше потрібен, будь ласка, дотримуйтесь національного законодавства та приписів щодо переробки електричних та електронних пристроїв та переробляйте їх у місцевих виробників, що мають для цього відповідні засоби.

Утилізація використаного обладнання користувачами з ЄС

Цей значок на виробі або на упакуванні вказує, що цей виріб забороняється утилізувати разом з іншим побутовим сміттям. Під час утилізації використаних пристроїв ви повинні принести на збірний пункт, що займається переробкою використаного електричного та електронного обладнання. Роздільний збір та утилізація використаних пристроїв допомагає зберегти природні ресурси та дозволяє переробити їх у безпечний для здоров'я людей та довкілля спосіб. За детальною інформацією щодо пунктів збору та переробки використаних виробів звертайтесь у ваше місцеве муніципальне управління, в службу з утилізації побутових відходів або в магазин, де був придбаний даний виріб.

Заява про відповідність ЄС

Цим повідомленням компанія Acer Inc. стверджує, що цей РК-монітор відповідає важливим вимогам та іншим відповідним умовам Директиви щодо електромагнітної сумісності 2014/30/EU, Директиви щодо низької напруги 2014/35/EU, Директиви про обмеження вмісту шкідливих речовин 2011/65/EU та Директиви 2009/125/EC щодо визначення норм для встановлення вимог стосовно екодизайну для виробу, пов'язаного з енергією.

Монітор Асег призначений для відображення відео та візуальної інформації з електронних пристроїв.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

РК-панель	Керуюча система	Кольоровий TFT PK-екран
	Розмір	31,5" (80 см)
	Крок піксела	0,364 мм (Г) x 0,364 мм (В)
	Яскравість	300 кд/м^2 (типова)
	Контрастність	4000:1 (типова)
	(АСМ) Кут огляду	178° (Г) 178° (В) (CR=10)
	Час відповіді	1 мсек. (VRB)
	Тип панелі	VA
	Частота по горизонталі	HDMI 1.4: 31,469 - 158,110 кГцHDMI 2.0: 31,469 - 192,692 кГцDP: 31,469 - 192,692 кГц
	Частота по вертикалі	HDMI 1.4: 48 - 144 ГцHDMI 2.0: 48 - 165 ГцDP: 48 - 165 Гц
Відображувані кольори		16,7 мільйонів кольорів
Синхросигнал для відтворення зображень на растровому дисплеї		HDMI: 393,092 МГцDP: 393,092 МГц
Максимальна роздільна здатність		HDMI1: 1920×1080 @ 144 Гц (HDMI 1.4)HDMI2: 1920×1080 @ 165 Гц (HDMI 2.0)DP: 1920×1080 @ 165 Гц
Plug & Play		VESA DDCCI/DDC2B
Споживання електроенергії (за 200 ніт)	Режим увімкнення	31 Вт (типово)
	Режим сну	0,5 W (типово)
	Режим вимкнення	0,3 Вт (типово)
Вхідний роз'єм		DPHDMI×2
Вхідний відеосигнал		DPHDMI (лише модель із входом HDMI) (додатково)
Динаміки		2 Вт x 2 (тільки для моделей з аудіовходом) (додатково)
Максимальний розмір екрана		По горизонталі: 698 ммПо вертикалі: 393 мм
Джерело живлення		ВХІД: 100-240 В~ 50/60 Гц
Умови навколишнього середовища		Робоча температура: від 0 °C до 40 °CTемпература зберігання: від -20 °C до 60 °CPобоча вологість: від 20% до 80%
Розміри		713 (Ш) x 512,5 (В) x 198,6 (Г) мм
Вага (вага нетто)		5 кг (нетто)
Технічні характеристики механізму		Нахил: від -5 до +20°Поворот: ніРегулювання висоти: ніЗавіса: ніЗнімна підставка: ні
Зовнішні елементи керування	Перемикач/кнопки	Кнопка живлення Гаряча клавіша 3Гаряча клавіша 1 Гаряча клавіша 2	Гаряча клавіша 3Гаряча клавіша 4
	Функції	Яскравість VRВКонтрастність Наднизька затримкаБлакитне світло Частота оновленняПідсилення чорного ПрицілАСМ МоваHDR10 Час очікування екранного менюСупер чіткість ПрозорістьГамма Блокування OSDТемпература кольору ВхідРежими Авто джерелоПростору Кольорів Формат DPРежим градації сірого Широкоекранний режимВідтінок 6 осей Призначення сполучення клавішНасичення 6 осей DDC/СІГучність Рівень чорного HDMIВимкнути звук Режим швидкого запускуПрискорення ІнформаціяFreeSync Premium Скинути всі налаштування
Технічні характеристики залежать від моделі та/або регіону.

Посібники й інші документи для виробу Асег шукайте на офіційному веб-сайті підтримки Асег.
