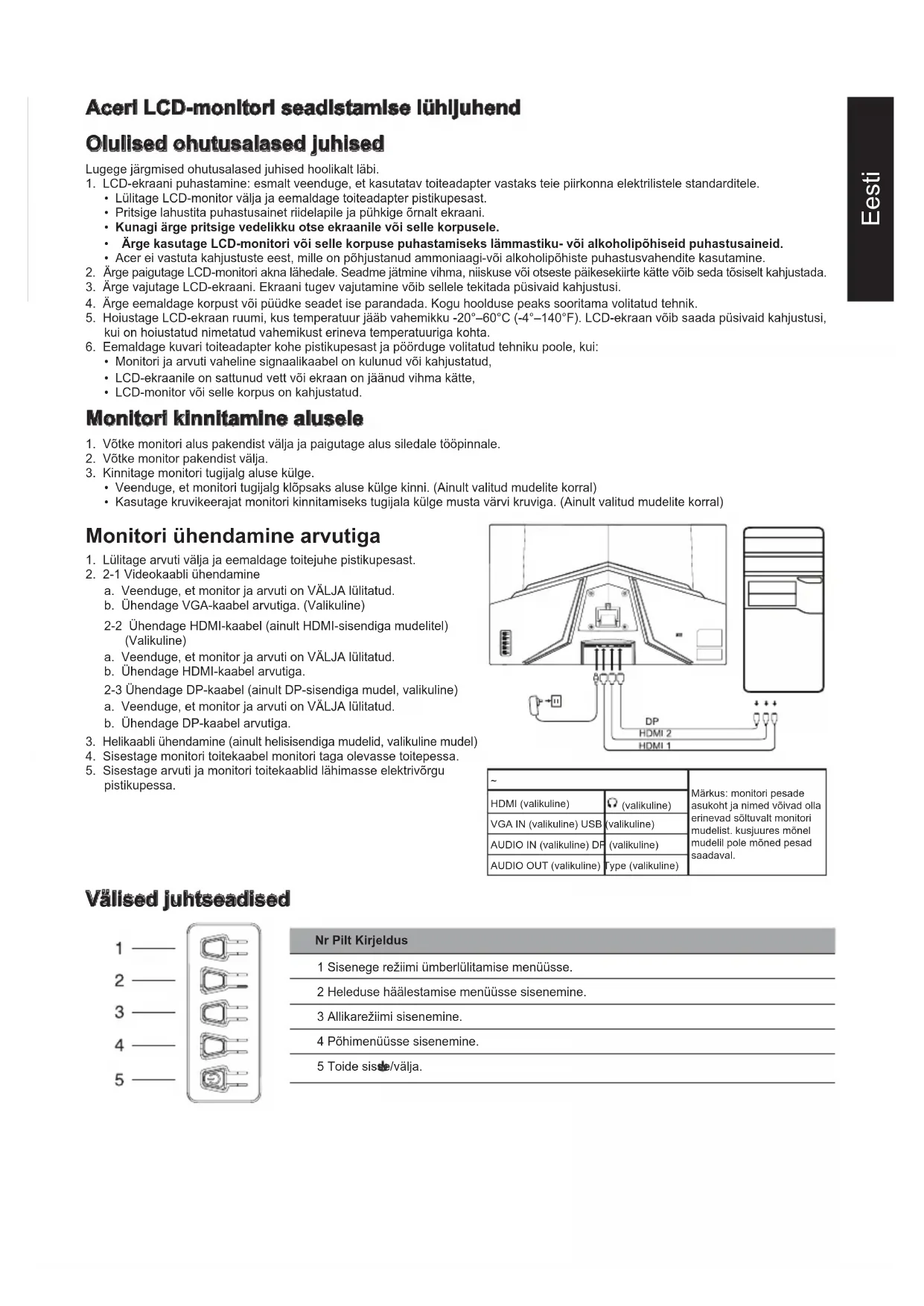

KASUTUSJUHEND ED322QP ACER

Lugege järgmised ohutusalased juhised hoolikalt läbi.

1. LCD-ekraani puhastamine: esmalt veenduge, et kasutatav toiteadapter vastaks teie piirkonna elektrilistele standarditele.

2. Lülitage LCD-monitor välja ja eemaldage toiteadapter pistikupesast.

3. Pritsige lahustita puhastusainet riidelapile ja pühkige örnalt ekraani.
4. Kunagi ärge pritsige vedelikku otse ekraanile või selle korpusele.
5. Ärge kasutage LCD-monitori või selle korpuse puhastamiseks lämmastiku- või alkoholipõhiseid puhastusaineid.

6. Acer ei vastuta kahjustuste eest, mille on põhjustanud ammoniaagi-või alkoholipõhiste puhastusvahendite kasutamine.

7. Ärge paigutage LCD-monitori akna lähedale. Seadme jätmine vihma, niiskuse või otseste päikesekirte kätte võib seda tõsiselt kahjustada.

8. Ärge vajutage LCD-ekraani. Ekraani tugev vajutamine vöib sellele tekitada püsivaid kahjustusi.
9. Ärge eemaldage korpust või püüdke seadet ise parandada. Kogu hoolduse peaks sooritama volitatud tehnik.
10. Hoiustage LCD-ekraan ruumi, kus temperatuur jäab vahemikku -20°–60°C (-4°–140°F). LCD-ekraan võib saada püsivaid kahjustusi, kui on hoiustatud nimetatud vahemikust erineva temperatuuriga kohta.

11. Eemaldage kuvari toiteadapter kohe pistikupesast ja pöörduge volitatud tehniku poole, kui:

12. Monitori ja arvuti vaheline signaalikaabel on kulunud või kahjustatud,

13. LCD-ekraanile on sattunud vett või ekraan on jäänud vihma kätte,
    • LCD-monitor või selle korpus on kahjustatud.

Monitori kinnitamine alusele

1. Võtke monitori alus pakendist välja ja paigutage alus siledale tööpinnale.
2. Võtke monitor pakendist välja.

3. Kinnitage monitori tugijalg aluse külge.

4. Veenduge, et monitori tugijalg klöpsaks aluse külge kinni. (Ainult valitud mudelite korral)

5. Kasutage kruvikeerajat monitori kinnitamiseks tugijala külge musta värvi kruviga. (Ainult valitud mudelite korral)

Monitori ühendamine arvutiga

1. Lülitage arvuti välja ja eemaldage toitejuhe pistikupesast.
2. 2-1 Videokaabli ühendamine

a. Veenduge, et monitor ja arvuti on VÄLJA lülitatud.
b. Ühendage VGA-kaabel arvutiga. (Valikuline)

2-2 Ühendage HDMI-kaabel (ainult HDMI-sisendiga mudelitel) (Valikuline)

a. Veenduge, et monitor ja arvuti on VÄLJA lülitatud.
b. Ühendage HDMI-kaabel arvutiga.

2-3 Ühendage DP-kaabel (ainult DP-sisendiga mudel, valikuline)

a. Veenduge, et monitor ja arvuti on VÄLJA lülitatud.
b. Ühendage DP-kaabel arvutiga.

1. Helikaabli ühendamine (ainult helisisendiga mudelid, valikuline mudel)
2. Sisestage monitori toitekaabel monitori taga olevasse toitepessa.
3. Sisestage arvuti ja monitori toitekaablid lähimasse elektrivõrgu pistikupessa.

DP HDMI 2 HDMI 1

~		Märkus: monitori pesade asukoht ja nimed võivad olla erinevad sõltuvalt monitori mudelist. kusjuures mõnel mudelil pole mõned pesad saadaval.
HDMI (valikuline)	Ω (valikuline)
VGA IN (valikuline) USB	(valikuline)
AUDIO IN (valikuline) DF	(valikuline)
AUDIO OUT (valikuline)	Type (valikuline)

Välised juhtseadised

1 Sisenege režiimi ümberlülitamise menüüsse.
2 Heleduse häälestamise menüüsse sisenemine.
3 Allikarežiimi sisenemine.
4 Põhimenüüsse sisenemine.
5 Toide sisse/välja.

Normatiivsed ja ohutuseeskirjad

FCC-avaldus

Seda toodet on testitud ja leitud, et see seade vastab FCC-reeglite 15. osa klass B digiseadme piirnormidele. Vastavad piirnormid on koostatud, et pakkuda koju paigaldatud seadmete jaoks mõistlikku kaitset kahjulike häirete eest. See seade genereerib, kasutab ja võib kiirata raadiosageduslikku energiat ning kui seade pole paigaldatud ega seda ei kasutata vastavalt juhistele, võib see põhjustada raadioside häireid.

Siiski pole mingit garantiid, et ka asjakohasel paigaldusel häireid ei tekiks. Kui seade põhjustab raadio- või televisioonisaate vastuvõttu kahjustavaid häireid, (mida saab tuvastada seadet sisse/välja lülitades), võib kasutaja häirete kõrvaldamiseks proovida ühte või mitut järgmist viisi:

• Muutke vastuvõtuantenni suunda või asendit.
• Suurendage seadme kaugust vastuvõtjast.
• Ühendage seadme toitejuhe pistikupessa, mis pole vastuvõtjaga samas elektriahelas.
• Vajaduse korral pöörduge abi saamiseks müüja või kogenud raadio-/TV-tehniku poole.

Märkus

Monitori kahjustamise vältimiseks ärge töstke monitori tugijalast.

Märkus: varjestatud kaabel

Elektromagnetilise ühilduvuse eeskirjadele vastavuse tagamiseks peaks köik ühendused teiste seadmetega tegema varjestatud kaablitega.

Märkus: välisseadmed

Selle seadmega võib ühendada vaid neid välisseadmeid (sisend-/väljundseadmed, terminalid, printerid jms), mis vastavad B-klassi piirnõuetele. Sertimata välisseadmete kasutamine võib põhjustada raadio ja televisiooni vastuvõtuhäireid.

Märkus

Mistahes muudatus või konstruktsiooni muutmine, mida tootja pole selgesõnaliselt heaks kiitnud, võib tühistada seadme kasutusvolitused.

Töötingimused

Seade vastab FCC eeskirjade osale 15. Kasutamisel peavad olema täidetud kaks järgmist tingimust: (1) see seade ei tohi põhjustada kahjulikke häireid, ja (2) see seade peab taluma kõiki vastuvõetud häireid, k.a häireid, mis võivad põhjustada soovimatuid toiminguid.

Märkus: Kasutajad Kanadas

See B-klassi digiseade vastab Kanada standardi ICES-003 nõuetele.

Selgitav märkus "Töökölbmatute elektriliste ja elektrooniliste seadmete taaskasutuse ja kasutusest kõrvaldamise eeskirjade" kohta

Meie planeedi eest hoolitsemiseks ja kaitseks järgige pärast toote töökölbmatuks muutumist või pärast toote tööea aegumist elektriliste ja elektrooniliste jäätmete käitlemisel kehtivaid riiklikke seadusi ja eeskirju ning viige need ringlusseandmiseks kohalikesse tunnustatud jäätmekäitlusjaamadesse.

EL-is kodus kasutatavate seadmete kasutusest körvaldamine

See sümbol tootel või toote pakendil tähendab, et seadet ei tohi kasutusest kõrvaldamiseks visata olmejäätmete hulka. Olete kohustatud kasutatud elektrilised ja elektroonilised seadmed viima kasutusest kõrvaldamiseks jäätmekäitlusjaama. Kasutusest kõrvaldatud seadmete eraldi kogumine ja ümbertöötlemine aitab säilitada loodusressursse ja tagab, et neid käideldakse viisil, mis ei ole ohtlik inimeste tervisele ja keskkonnale. Kasutatud seadmete jäätmekäitlusjaamade kohta lisateabe saamiseks pöörduge kohaliku omavalitsusse, majapidamisjäätmete käitlusjaama või kauplusesse, kust toote ostsite.

CE nõuetele vastavuse deklaratsioon

Käesolevaga kinnitab Acer Inc., et könealune LCD-monitor vastab EMÜ direktiivi 2014/30/EL, madalpingedirektiivi 2014/35/EL, ohtlike ainete direktiivi 2011/65/EL ja direktiivi 2009/125/EÜ, mis käsitleb raamistiku kehtestamist energiamõjuga toodete ökodisaini nõuete sätestamiseks, põhinõuetele ja muudele asjaomastele sätetele.

Aceri monitori otstarve on kuvada elektroonilistest seadmetest saadud videoid ja muud nähtavat teavet.

TEHNILISED ANDMED

LCD-paneel	Tööpõhimõte	Värviline TFT LCD
	Suurus	31,5 tolli (80 cm)
	Piksli mõõtmed	0,364 mm (H) x 0,364 mm (V)
	Heledus	300 cd/m2 (tavaline)
	Kontrastsus	4000:1 (tavaline)
	Vaatenurk	178° (H) 178° (V) (CR = 10)
	Reageerimisaeg	1 ms (VRB)
	Paneeli tüüp	VA
	Horisontaalsagedus	HDMI 1.4: 31,469 - 158,110 KHzHDMI 2.0: 31,469 - 192,692 KHzDP: 31,469 - 192,692 KHz
	Vertikaalsagedus	HDMI 1.4: 48 - 144 HzHDMI 2.0: 48-165 HzDP: 48-165 Hz
Värvitäpsus		16,7 M värvust
Pikslisagedus		HDMI: 393,092 MHzDP: 393,092 MHz
Maksimaalne lahutusvõime		HDMI1: 1920×1080, 144 Hz juures (HDMI1.4)HDMI2: 1920×1080, 165 Hz juures (HDMI2.0)DP: 1920×1080, 165 Hz juures
Isehäälestumine		VESA DDCCI/DDC2B
Toitevõimsus(200 niti juures)	Sisselülitatuna	31 W (tüüpiline)
	Puhkerežiimis	0,5 W (tüüpiline)
	Väljalülitatuna	0,3 W (tüüpiline)
Sisendpistik		DPHDMI, 2 tk
Video sisendsignaal		DPHDMI (ainult HDMI-sisendiga mudelitel) (valikuline)
Kõlarid		2 W × 2 (ainult helisisendiga mudelitel) (valikuline)
Ekraani maksimaalsed mõõtmed		Horisontaalne: 698 mmVertikaalne: 393 mm
Toiteallikas		SISEND: 100-240 V, vahelduvvool, sagedus 50/60 Hz
Keskkonnatingimused		Töötemperatuur: 0 °C kuni 40 °CSäilitamistemperatuur: -20 °C kuni 60 °CÖhuniiskus töökeskkonnas: 20% kuni 80%
Mõõtmed		713 (L) x 512,5 (K) x 198,6 (S) mm
Mass (neto)		5 kg (netomass)
Mehaanilised andmed		Kaldenurk: -5° kuni +20°Pöördenurk: eiKõrguse reguleerimisvahemik: eiPöördepunkt: eiLahtivõetav jalg: ei
Füüsilised nupud	Lülitid/nupud	Toitenupp Kiirklahv 3Kiirklahv 1 Kiirklahv 2
	Funktsioonid	Heledus VRBKontrastsus Ülilühikest peiteaegaSinine tuli VärskendamissagedusMusta võimendus AimPoint-sihikACMHDR10 KeelHDR10 Menüü ajapiirangÜliteravus LäbipaistvusGamma Ekraanikuva lukkVärvitemperatuur SisendRežiimid Automaatne allikasVärviruumile DP vaadeHallskaala režiim Lairežiim6-komponendiline värvitoon Kiirklahvide määrangud6-komponendiline küllastus DDC/CIHelitugevus HDMI musta taseVaigista Kiire alustamise režiimÜlikiirendus TeaveFreeSync Premium Lähtesta köik sätted
Tehnilised andmed erinevad mudeliti ja/või piirkonniti.

Oma Aceri toote juhendid ja muud dokumendid leiate Aceri ametlikult klienditoe veebisaidilt.
