РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ ED322QP ACER

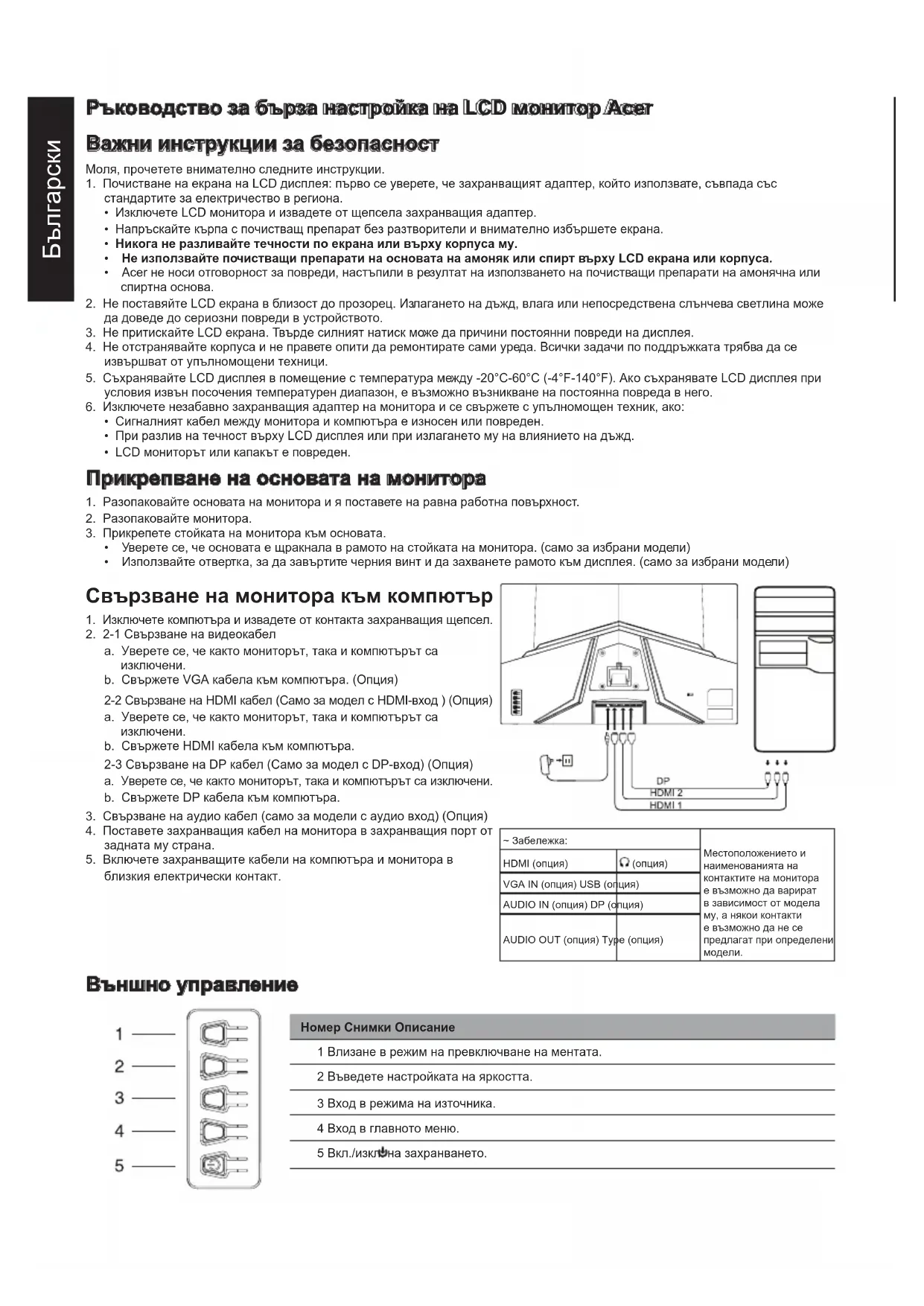

Ръководство за бърза настройка на LCD монитор Асет

Важни инструкции за безопасност

Моля, прочетете внимателно следните инструкции.

1. Почистване на екрана на LCD дисплея: първо се уверете, че захранващият адаптер, който използвате, съвпада със стандартите за електричество в региона.

2. Изключете LCD монитора и извадете от щепсела захранващия адаптер.

3. Напръскайте кърпа с почистващ препарат без разтворители и внимателно избършете екрана.
4. Никога не разливайте течности по екрана или върху корпуса му.

- Не използвайте почистващи препарати на основата на амоняк или спирт върху LCD екрана или корпуса.

- Асег не носи отговорност за повреди, настъпили в резултат на използването на почистващи препарати на амонячна или спиртна основа.

1. Не поставяйте LCD екрана в близост до прозорец. Излагането на дъжд, влага или непосредствена слънчева светлина може да доведе до сериозни повреди в устройството.
2. Не притискайте LCD екрана. Твърде силният натиск може да причини постоянни повреди на дисплея.
3. Не отстранявайте корпуса и не правете опити да ремонтирате сами уреда. Всички задачи по поддръжката трябва да се извършват от упълномощени техници.
4. Съхранявайте LCD дисплея в помещение с температура между -20°C-60°C (-4°F-140°F). Ако съхранявате LCD дисплея при условия извън посочения температурен диапазон, е възможно възникване на постоянна повреда в него.
5. Изключете незабавно захранващия адаптер на монитора и се свържете с упълномощен техник, ако:

- Сигналният кабел между монитора и компютъра е износен или повреден.

- При разлив на течност върху LCD дисплея или при излагането му на влиянието на дъжд.

• LCD мониторът или капакът е повреден.

Прикрепване на основата на монитора

1. Разопаковайте основата на монитора и я поставете на равна работна повърхност.
2. Разопаковайте монитора.
3. Прикрепете стойката на монитора към основата.

• Уверете се, че основата е щракнала в рамото на стойката на монитора. (само за избрани модели)

- Използвайте отвертка, за да завъртите черния винт и да захванете рамото към дисплея. (само за избрани модели)

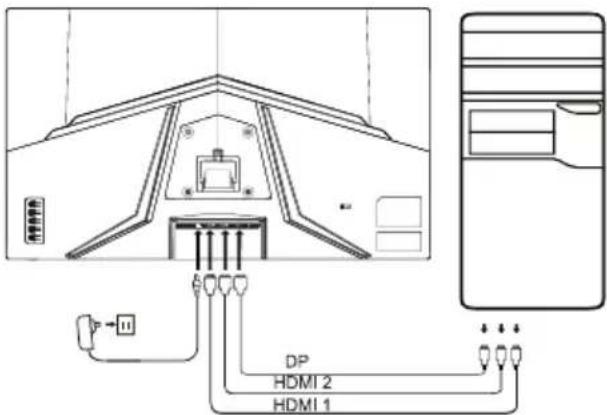

Свързване на монитора към компютър

1. Изключете компютъра и извадете от контакта захранващия щепсел.
2. 2-1 Свързване на видеокабел

а. Уверете се, че както мониторът, така и компютърът са изключени.
b. Свържете VGA кабела към компютъра. (Опция)

2-2 Свързване на HDMI кабел (Само за модел с HDMI-вход ) (Опция)

а. Уверете се, че както мониторът, така и компютърът са изключени.
b. Свържете HDMI кабела към компютъра.

2-3 Свързване на DP кабел (Само за модел с DP-вход) (Опция)

a. Уверете се, че както мониторът, така и компютърът са изключени.
b. Свържете DP кабела към компютъра.

1. Свързване на аудио кабел (само за модели с аудио вход) (Опция)
2. Поставете захранващия кабел на монитора в захранващия порт от задната му страна.
3. Включете захранващите кабели на компютъра и монитора в близкия електрически контакт.

DP HDMI 2 HDMI 1

~ Забележка:		Местоположението и наименованията на контактите на монитора е възможно да варират в зависимост от модела му, а някои контакти е възможно да не се предлагат при определени модели.
HDMI (опция)	Ω (опция)
VGA IN (опция) USB (опция)
AUDIO IN (опция) DP (опция)
AUDIO OUT (опция) Type (опция)

Външно управление

1 Влизане в режим на превключване на ментата.
2 Въведете настройката на яркостта.
3 Вход в режима на източника.
4 Вход в главното меню.
5 Вкл./изклина захранването.

Изисквания на законодателството и инструкции за безопасност

Декларация на FCC

Настоящото оборудване е изпробвано и съответства на ограниченията за цифрово устройство от клас В, според Част 15 на правилата на FCC. Тези ограничения са създадени, за да осигурят разумна защита срещу смущения, когато оборудването се монтира в жилищни зони. Оборудването генерира, използва и може да излъчва радиочестотна енергия и ако не бъде инсталирано в съответствие с инструкциите, може да причини смущения в радио комуникациите.

Въпреки това няма гаранции, че няма да възникнат смущения при определени инсталации. Ако устройството не причинява смущения в радио или телевизионното приемане (което може да се определи чрез превключване), се препоръчва потребителят да вземе една или повече от следните мерки, за да елиминира смущенията:

• Регулирайте отново посоката или позицията на приемащата антена.
• Увеличава разстоянието между устройството и приемника.
• Свържете устройството към захранващ източник, който се различава от веригата, в която е свързан приемникът.
• Свържете се с доставчика или опитен радио/ТВ техник за помощ.

Забележка

За да предотвратите повреди в монитора, не го повдигайте като използвате стойката.

Забележка: екраниран кабел.

Всички връзки към други изчислителни устройства трябва да се осъществяват с екранирани кабели, за да бъдат спазени разпоредбите за електромагнитна съвместимост.

Забележка: периферни устройства

Към устройството трябва да се свързват само сертифицирани периферни устройства (входно/изходни устройства, терминали, принтери и др.), които удовлетворяват ограниченията за устройства от клас В. Използването на несертифицирани периферни устройства може да доведе до смущения в радио и телевизионното приемане.

Забележка

Всички промени или модификации, които не са изрично одобрени от производителя могат да отменят правото на потребителя да работи с продукта.

Условия на работа

Това устройство е в съответствие с част 15 от правилата на ФКК. Работата е предмет на следните две условия: (1) това устройство може да причини смущения и (2) това устройство трябва да има възможност да приема всякакви смущения, включително такива, които могат да доведат до неправилна работа.

Забележка: Канадски потребители

Настоящото цифрово устройство от клас В отговаря на спецификациите на ICES-003 в Канада.

Пояснителна забележка относно „Разпоредби за управление на рециклирането и изхвърлянето на отпадъчни електрически и електронни продукти“

За да се грижим по-добре и да защитим нашата планета, когато потребителят вече не се нуждае от продукта или когато продуктът завърши експлоатационния си живот, спазвайте националните закони и разпоредби относно рециклираното на електрически и електронни отпадъци и рециклирайте чрез местните производители с признати права за рециклиране в страната.

Изхвърляне на отпадъчно оборудване от домакинствата в ЕС

Този символ върху продукта или неговата опаковка показва, че продуктът не трябва да се изхвърля с домакинските отпадъци. При изхвърлянето на използвани устройства носите отговорност да отнесете продукта в пункт за събиране и рециклиране на използвано електрическо и електронно оборудване. Разделното събиране и рециклирането на използвани изхвърлени устройства помага да запазим природните ресурси и гарантира, че ще бъдат рециклирани по начин, който защитава човешкото здраве и околната среда. Повече информация относно пунктовете за рециклиране на използвани устройства можете да получите от местните градски власти, службата за събиране на домакински отпадъци или в магазина, от който сте закупили продукта.

СЕ декларация за съответствие

С настоящето, Acer Inc., декларира, че този LCD монитор е в съответствие със съществените изисквания и други приложими разпоредби на директивата за електромагнитна съвместимост (EMC) 2014/30/EC, директивата за ниско напрежение 2014/35/EC и RoHS директивата 2011/65/EC, и директива 2009/125/EO по отношение на създаването на рамка за определяне на изискванията за екодизайн за продукти, свързани с енергопотребление.

Мониторът Acer е предназначен за видео и показване на визуална информация, получена от електронни устройства.

СПЕЦИФИКАЦИЯ

LCD панел	Управляваща система	TFT цветен LCD дисплей
	Размер	31,5 "Ш (80 cm)
	Стъпка на пикселите	0,364 mm (X) × 0,364 mm (В)
	Яркост	300 cd/m2 (Обикновено)
	Контраст	4000:1 (Обикновено)
	Зрителен ъгъл	178° (X) 178° (B) (CR=10)
	Време за реакция	1 ms (VRB)
	Тип панел	VA
	Хоризонтална честота	HDMI1.4: 31,469 - 158,110 KHzHDMI2.0: 31,469 - 192,692 KHzDP: 31,469 - 192,692 KHz
	Вертикална честота	HDMI1.4: 48 - 144 HzHDMI2.0: 48 - 165 HzDP: 48 - 165 Hz
Цветове на екрана		16,7M цвята
Dot Clock (Честота на сканиране)		HDMI: 393,092 MHzDP: 393,092 MHz
Максимална разделителна способност		HDMI1: 1920×1080 при 144 Hz (HDMI1.4)HDMI2: 1920×1080 при 165 Hz (HDMI2.0)DP: 1920×1080 при 165 Hz
Plug & Play		VESA DDCCI/DDC2B
Консумация на енергия (при 200 нита)	Включен режим	31 W (Обикновено)
	Спящ режим	0,5 W (Обикновено)
	Изключен режим	0,3 W (Обикновено)
Входен конектор		DPHDMI × 2
Входящ видеосигнал		DPHDMI (само за модели с HDMI вход) (Опция)
Говорители		2 W × 2 (само за модел с аудио вход) (Опция)
Максимален размер на екрана		Хоризонтален: 698 mmВертикален: 393 mm
Източник на захранване		ВХОДЕН СИГНАЛ: 100-240 V~ 50/60 Hz
Екологични съображения		Работна температура: 0° до 40°CТемпература на съхранение: -20° до 60°CРаботна влажност: 20% до 80%
Размери		713 (Ш) × 512,5 (В) × 198,6 (Д) mm
Тегло (нетно тегло)		5 kg (нето)
Спецификации на механизма		Накланяне: -5° до +20°Въртене: НеКоригиране на височината: НеОс: НеСтойка с подвижно краче: Не
Външни бутони за управление	Ключ/бутони	Бутон на захранванетоГорещ бутон 1Горещ бутон 2	Горещ бутон 3Горещ бутон 4
	Функции	ЯркостКонтрастСия светлинаПодсилване на черните областиACMHDR10Супер остротаГамаТемпература на цветаРежимиЦветово ПространствоРежим на сива тоналност6-осово оттеньк6-осово насищанеСила на звукаИзключване на звукаПрегряванеФreesync Premium	VRBUltra ниска латентностСкорост на опресняванеІцелева точкаЕзикВреме на изчакване на OSDПрозрачностЗаключване на екранното менюВходен сигналАвтоматичен източникDP форматРежим "Широк екран"Назначение на бързи клавишиDDC/CIHDMI ниво на чернотоРежим на бърза настройкаИнформацияНулиране на всички настройки
Спецификациите се различават в зависимост от модела и/или региона.

Открийте ръководства и други документи за ваши продукт на Асег на официалния уебсайт на Асег.
