Termék típusa	LCD monitor
Márka	Acer
Modell	ED322QP
Képernyő mérete	31,5 hüvelyk (80 cm)
Panel technológia	VA
Maximális felbontás	1920 x 1080 (Full HD)
Frissítési frekvencia	165 Hz (DP/HDMI 2.0)
Válaszidő	1 ms (VRB)
Fényerő	300 cd/m² (tipikus)
Kontraszt	4000:1 (tipikus)
Látószög	178° vízszintes / 178° függőleges
Megjelenített színek	16,7 millió
Bemeneti csatlakozók	2x HDMI, 1x DisplayPort
Beépített hangszórók	2 x 2 W
Játékfunkciók	FreeSync Premium, Ultra alacsony késleltetés, Célpont
Döntés	-5° és +20° között
Energiafogyasztás (üzem közben)	31 W (tipikus)
Készenléti fogyasztás	0,5 W
Tápellátás	100-240 V ~ 50/60 Hz
Nettó tömeg	5 kg
Méretek (állvánnyal)	713 x 512,5 x 198,6 mm
Szabványok	FCC B osztály, CE, RoHS
Karbantartás és tisztítás	Használjon puha ruhát oldószermentes tisztítószerrel; ne permetezzen közvetlenül
Biztonság	Tisztítás előtt húzza ki a tápkábelt; ne tegye ki víznek vagy esőnek

Gyakran ismételt kérdések - ED322QP ACER

Hogyan tisztítsam az Acer ED322QP monitor képernyőjét?

Kapcsolja ki a monitort és húzza ki a tápegységet. Óvatosan törölje le a képernyőt egy puha ruhával, amire oldószermentes tisztítószert permetezett. Soha ne permetezzen folyadékot közvetlenül a képernyőre vagy a házra. Ne használjon ammóniás vagy alkoholos tisztítószereket.

Milyen videokábeleket használhatok ehhez a monitorhoz?

Használhat VGA, HDMI vagy DisplayPort kábelt a modellektől függően. Az ED322QP monitor két HDMI bemenettel és egy DisplayPort bemenettel rendelkezik. A VGA kábel is kompatibilis (opcionális). Győződjön meg arról, hogy a monitor és a számítógép ki van kapcsolva a csatlakoztatás előtt.

Hogyan állítsam be a fényerőt és a kontrasztot?

Használja a monitor külső gombjait. Nyomja meg az 1. gyorsgombot (a fényerőhöz) a fényerő beállításához. A kontraszt beállításához lépjen az OSD menübe a Főmenü gombbal, majd navigáljon a fényerő/kontraszt beállításokhoz.

Mi az a FreeSync Premium és hogyan aktiválhatom?

A FreeSync Premium egy olyan technológia, amely szinkronizálja a monitor frissítési frekvenciáját a grafikus kártyával a képszakadás és akadozás csökkentése érdekében. Az aktiváláshoz lépjen az OSD menü Játék szakaszába, majd kapcsolja be a FreeSync Premiumot. Győződjön meg róla, hogy a grafikus kártyája támogatja a FreeSync-et.

Hogyan változtassam meg a bemeneti forrást (HDMI/DP)?

Nyomja meg a 3. gyorsgombot (forrás mód) a rendelkezésre álló bemenetek közötti váltáshoz. Az OSD menübe is beléphet, válassza a 'Bemenet' lehetőséget, majd válassza ki a kívánt forrást.

Mit tegyek, ha a monitor nem jelenít meg semmit?

Először ellenőrizze, hogy a monitor be van-e kapcsolva (tápellátás jelzőfénye). Győződjön meg arról, hogy a videokábel megfelelően van csatlakoztatva, és a számítógép be van kapcsolva. Próbálja megváltoztatni a bemeneti forrást. Ha a probléma továbbra is fennáll, tesztelje másik kábellel vagy eszközzel. Tekintse meg a használati útmutatót a hibaelhárítási lépésekért.

Használhatom ezt a monitort játékkonzollal?

Igen, a monitor kompatibilis a játékkonzolokkal HDMI-n keresztül. Támogatja az 1920x1080 felbontást és akár 165 Hz frissítési frekvenciát (a konzoltól függően). Kapcsolja be a FreeSync Premiumot az optimális élmény érdekében, ha a konzol támogatja.

Melyek az OSD funkciók gyorsgombjai?

A monitor gyorsgombokkal rendelkezik: 1. gyorsgomb (fényerő), 2. gyorsgomb (forrás mód), 3. gyorsgomb (módváltó menü), 4. gyorsgomb (főmenü elérése). Egyes gyorsgombokat testreszabhat az OSD menü 'Gyorsgombok hozzárendelése' alatt.

Hogyan állítsam vissza a gyári beállításokat?

Az OSD menüben navigáljon a 'Beállítások alaphelyzetbe állítása' vagy 'Visszaállítás' opcióhoz. Válassza ki a gyári beállítások visszaállításához. Erősítse meg a műveletet.

Kompatibilis ez a monitor a VESA tartóval?

A használati útmutató nem említ VESA kompatibilitást. A mechanikai specifikációk szerint a láb nem eltávolítható (eltávolítható láb: Nem). Ezért nem lehetséges ezt a monitort szabványos VESA karra szerelni.

HASZNÁLATI ÚTMUTATÓ ED322QP ACER

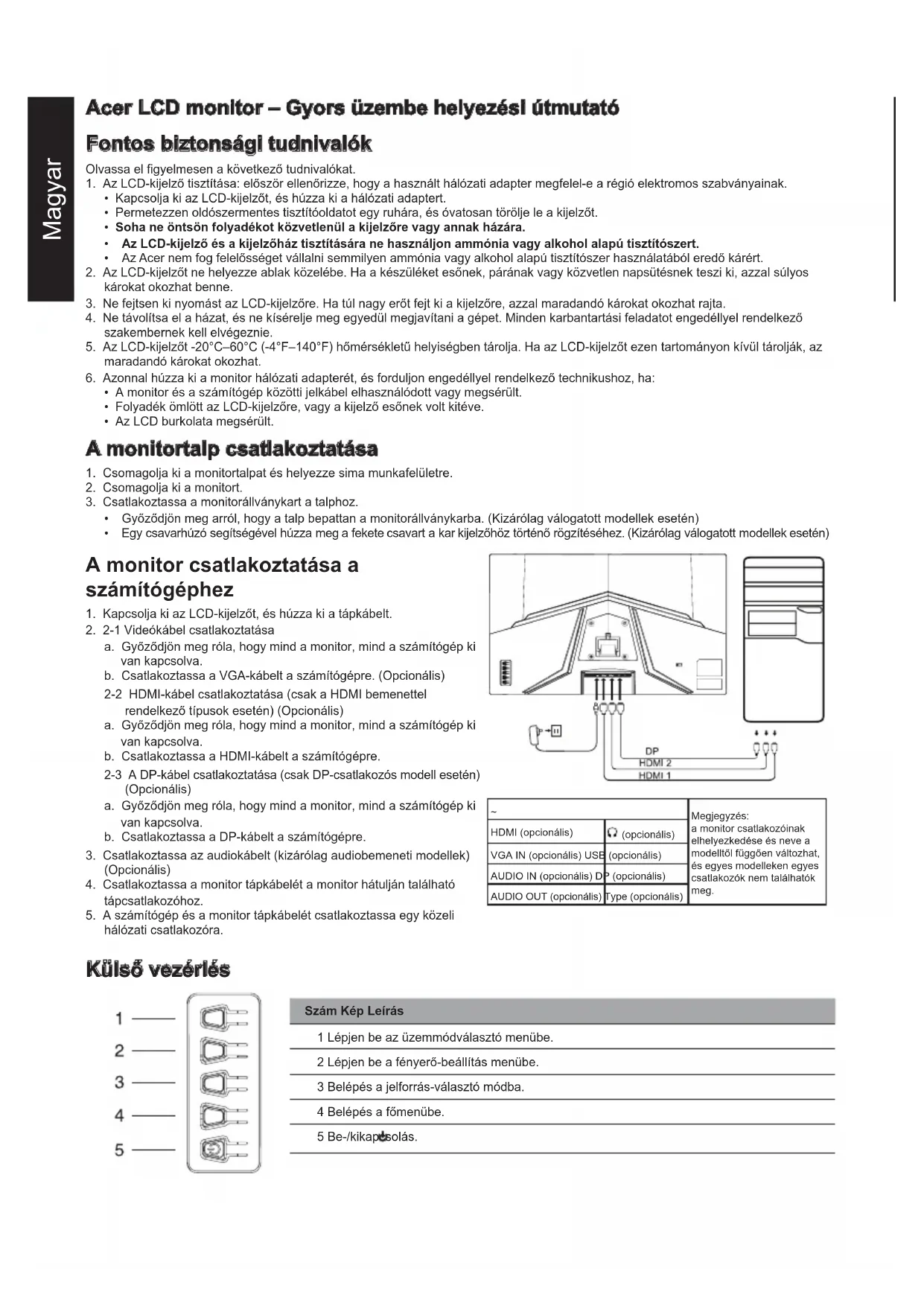

Acer LCD monitor – Gyors üzembe helyezési útmutató

Fontos biztonsági tudnivalók

Olvassa el figyelmesen a következő tudnivalókat.

1. Az LCD-kijelző tisztítása: először ellenőrizze, hogy a használt hálózati adapter megfelel-e a régió elektromos szabványainak.

2. Kapcsolja ki az LCD-kijelzőt, és húzza ki a hálózati adaptert.

3. Permetezzen oldószermentes tisztítóoldatot egy ruhára, és óvatosan törölje le a kijelzöt.
4. Soha ne öntsön folyadékot közvetlenül a kijelzőre vagy annak házára.
5. Az LCD-kijelző és a kijelzőház tisztítására ne használjon ammónia vagy alkohol alapú tisztítószert.

6. Az Acer nem fog felelősséget vállalni semmilyen ammónia vagy alkohol alapú tisztítószer használatából eredő kárért.

7. Az LCD-kijelzőt ne helyezze ablak közelébe. Ha a készüléket esőnek, párának vagy közvetlen napsütésnek teszi ki, azzal súlyos károkat okozhat benne.

8. Ne fejtsen ki nyomást az LCD-kijelzöre. Ha túl nagy eröt fejt ki a kijelzöre, azzal maradandó károkat okozhat rajta.

9. Ne távolítsa el a házat, és ne kísérelje meg egyedül megjavítani a gépet. Minden karbantartási feladatot engedéllyel rendelkező szakembernek kell elvégeznie.
10. Az LCD-kijelzőt -20°C–60°C (-4°F–140°F) hömérsékletű helyiségben tárolja. Ha az LCD-kijelzőt ezen tartományon kívül tárolják, az maradandó károkat okozhat.
11. Azonnal húzza ki a monitor hálózati adapterét, és forduljon engedéllyel rendelkező technikushoz, ha:

- A monitor és a számítógép közötti jelkábel elhasználódott vagy megsérült.

• Folyadék ömlött az LCD-kijelzőre, vagy a kijelző esőnek volt kitéve.
• Az LCD burkolata megsérült.

A monitortalp csatlakoztatása

1. Csomagolja ki a monitortalpat és helyezze sima munkafelületre.
2. Csomagolja ki a monitort.
3. Csatlakoztassa a monitorállványkart a talphoz.

• Győződjön meg arról, hogy a talp bepattan a monitorállványkarba. (Kizárólag válogatott modellek esetén)
- Egy csavarhúzó segítségével húzza meg a fekete csavart a kar kijelzőhöz történő rögzítéséhez. (Kizárólag válogatott modellek esetén)

A monitor csatlakoztatása a számítógéphez

1. Kapcsolja ki az LCD-kijelzőt, és húzza ki a tápkábelt.
2. 2-1 Videókábel csatlakoztatása

a. Győződjön meg róla, hogy mind a monitor, mind a számítógép ki van kapcsolva.
b. Csatlakoztassa a VGA-kábelt a számítógépre. (Opcionális)

2-2 HDMI-kábel csatlakoztatása (csak a HDMI bemenettel rendelkező típusok esetén) (Opcionális)

a. Győződjön meg róla, hogy mind a monitor, mind a számítógép ki van kapcsolva.
b. Csatlakoztassa a HDMI-kábelt a számítógépre.

2-3 A DP-kábel csatlakoztatása (csak DP-csatlakozós modell esetén) (Opcionális)

a. Győződjön meg róla, hogy mind a monitor, mind a számítógép ki van kapcsolva.
b. Csatlakoztassa a DP-kábelt a számítógépre.

1. Csatlakoztassa az audiokábelt (kizárólag audiobemeneti modellek) (Opcionális)
2. Csatlakoztassa a monitor tápkábelét a monitor hátulján található tápcsatlakozóhoz.
3. A számítógép és a monitor tápkábelét csatlakoztassa egy közeli hálózati csatlakozóra.

~		Megjegyzés:a monitor csatlakozóinakelhelyezkedése és neve amodellől függően változhat,és egyes modelleken egyecsatlakozók nem találhatókmeg.
HDMI (opcionális)	(opcionális)
VGA IN (opcionális) USE	(opcionális)
AUDIO IN (opcionális) D	(opcionális)
AUDIO OUT (opcionális)	Type (opcionális)

Külső vezérlés

1 Lépjen be az üzemmódválasztó menübe.
2 Lépjen be a fényerő-beállítás menübe.
3 Belépés a jelforrás-választó módba.
4 Belépés a fömenübe.
5 Be-/kikapcsolás.

Szabályozó és biztonsági nyilatkozatok

FCC-nyilatkozat

A berendezést tesztnek vetették alá, amely során megállapították, hogy megfelel az FCC-előírások 15. fejezete szerinti B osztályú digitális eszközökre vonatkozó korlátozásoknak. Ezen korlátozások célja, hogy ésszerű védelmet biztosítsanak a káros interferenciával szemben a készülék lakóterületen történő telepítése esetén. A készülék rádiófrekvenciás energiát generál, használ és sugározhat, és ha nem az utasításoknak megfelelően telepítik és használják, akkor zavarhatja a rádiókommunikációt.

Azonban nem garantálható, hogy adott esetben nem jelentkezik interferencia. Ha az készülék zavarja a rádió- vagy a televízióvételt (amelyet a kapcsolóberendezés határozhat meg), akkor az interferencia kiküszöbölése érdekében ajánlott végrehajtani az alábbi intézkedések közül egyet vagy többet:

• Igazítsa meg a vevőantenna irányát vagy pozícióját.
• Növelje a távolságot a készülék és a vevő között.
• A készülék tápkábelét olyan aljzathoz csatlakoztassa, amely különbözik attól az áramkörtöl, amelyhez a vevő csatlakozik.
• Forduljon segítségért a forgalmazóhoz vagy egy tapasztalt rádió-/televíziószerelőhöz.

Megjegyzés

A monitor sérülésének elkerülése érdekében ne emelje azt fel a talpánál fogva.

Megjegyzés: árnyékolt kábel

Az EMC-előírásoknak megfelelően minden egyéb számítástechnikai eszközhöz való csatlakoztatáshoz árnyékolt kábeleket kell használni.

Megjegyzés: perifériák

A készülékhez kizárólag olyan hitelesített perifériákat (bemeneti/kimeneti eszközöket, terminálokat, nyomtatókat stb.) lehet csatlakoztatni, amelyek megfelelnek a B osztályú korlátozásoknak. Nem hitelesített perifériák használata zavarhatja a rádió- és a televízióvételt.

Megjegyzés

A gyártó által kifejezetten jóvá nem hagyott változtatások és módosítások érvényteleníthetik a felhasználó jogosultságát a termék üzemeltetésére.

Müködtetési feltételek

A készülék megfelel az FCC szabályzatának 15. fejezetében foglalt előírásoknak. A készülék működtetése a következő két feltételhez kötött: (1) a készülék nem okozhat káros interferenciát, és (2) a készüléknek bármilyen jellegű interferenciát el kell viselnie, beleértve a nem kívánt működést okozó interferenciát is.

Megjegyzés: Kanadai felhasználók

Ez a B osztályba sorolt digitális készülék megfelel a kanadai ICES-003 specifikációknak:

Magyarázó megjegyzés: „Elektromos és elektronikus hulladékok újrahasznosítására és ártalmatlanítására vonatkozó szabályok”

Amennyiben már nincs szüksége a termékre, illetve a termék élettartama végén, a bolygó védelme érdekében, kérjük, tartsa be az elektromos és elektronikus hulladékok újrahasznosítására vonatkozó nemzeti törvényeket és rendeleteket, és hasznosítsa újra a készüléket országosan elismert újrahasznosítási engedéllyel rendelkező helyi gyártókon keresztül.

A hulladékká vált berendezés elhagyása az EU háztartási felhasználói számára

A terméken vagy annak csomagolásán feltüntetett szimbólum arra utal, hogy a terméket nem szabad a háztartási hulladékba dobni. A használt készülékek ártalmatlanítása során az Ön felelőssége, hogy azokat használt elektromos és elektronikus berendezések újrahasznosítására szolgáló gyűjtőhelyekre vigye. A használt eszközök ártalmatlanítás során történő elkülönített gyűjtése és újrahasznosítása hozzájárul a természeti erőforrások megőrzéséhez és biztosítja, hogy az újrahasznosításra az emberi egészség és a környezet védelme mellett kerüljön sor. A használt készülékek újrahasznosítási gyűjtőpontjaival kapcsolatos további információkért forduljon a helyi városi hivatalhoz, a háztartási hulladékkezelő szolgálathoz vagy ahhoz az üzlethez, ahol a terméket vásárolta.

CE megfelelőségi nyilatkozat

Az Acer Inc. ezennel kijelenti, hogy ez az LCD monitor megfelel az elektromágneses zavart okozó berendezésekre vonatkozó 2014/30/EU irányelyv, a kisfeszültségű villamossági termékekre vonatkozó 2014/35/EU irányelyv, valamint az egyes veszélyes anyagok elektromos és elektronikus berendezésekben való alkalmazásának korlátozásáról szóló 2011/65/EU irányelyv és az energiával kapcsolatos termékek környezetbarát tervezésére vonatkozó követelmények megállapítási kereteinek létrehozásáról szóló 2009/125/EK irányelyv alapvető és egyéb vonatkozó követelményeinek.

Az Acer monitor az elektronikus eszközökröl kapott videók és vizuális információk megjelenítésére szolgál.

MÜSZAKI ADATOK

LCD-panel	Meghajtórendszer	Színes TFT LCD
	Méret	31,5" Szé (80 cm)
	Képpontméret	0,364 mm (V) x 0,364 mm (F)
	Fényerő	300 cd/m2 (Tipikus)
	Kontraszt	4000:1 (Tipikus)
	Betekintési szög	178° (V) 178° (F) (CR=10)
	Válaszidő	1 ms (VRB)
	Paneltípus	VA
	Vízsz. frekvencia	HDMI 1.4: 31,469 - 158,110 KHzHDMI 2.0: 31,469 - 192,692 KHzDP: 31,469 - 192,692 KHz
	Függ. frekvencia	HDMI 1.4: 48 - 144 HzHDMI 2.0: 48 - 165 HzDP: 48 - 165 Hz
Megjeleníthető színek		16,7 M szín
Videoórajel		HDMI: 393,092 MHzDP: 393,092 MHz
Maximális felbontás		HDMI1: 1920×1080, 144 Hz (HDMI 1.4)HDMI2: 1920×1080, 165 Hz (HDMI 2.0)DP: 1920×1080, 165 Hz
Plug&Play		VESA DDCCI/DDC2B
Energiafogyasztás (200 nit fényerő mellett)	Bekapcsolt állapot	31 W (Tipikus)
	Alvó állapot	0,5 W (Tipikus)
	Kikapcsolt állapot	0,3 W (Tipikus)
Bemeneti csatlakozó		DP2 db HDMI
Bemeneti videojel		DPHDMI (csak a HDMI bemenettel rendelkező típusnál) (Opcionális)
Hangszórók		2 W × 2 (Csak az audiobemenettel rendelkező típusok esetén) (Opcionális)
Maximális képernyöméret		Vízszintesen: 698 mmFüggőlegesen: 393 mm
Áramforrás		BEMENET: 100 - 240 V, 50/60 Hz
Környezetre vonatkozó követelmények:		Működési hőmérséklet: 0-40 °CTárolás hőmérséklet: -20-60 °CMűködési páratartalom: 20-80%
Méretek		713 (Sz) x 512,5 (Ma) x 198,6 (Mé) mm
Tömeg (nettó)		5 kg (nettó)
Mechanikai jellemzők		Dölés: -5° és +20° közöttElfordulás: NemMagasságbeállítás: NemElfordítható: NemLevehető talp: Nem
Külső kezelőszervek	Kapcsoló/gombok	Bekapcsológomb 3.gyorsgomb1.gyorsgomb 4.gyorsgomb2.gyorsgomb
	Funkciók	Fényerő VRBKontraszt Ultra alacsony késésKék fény Frissítési frekvencia számaSötét élénkítése CélpontACMHDR10 NyelvSZuper élesség OSD időkorlátjaGammaszínhőmérséklet ÁtlátszóságMódok Automatikus forrásSzínteret Használja DP formátumSzürkeárnyalatos mód Széles mód6 tengelyes színárnyalat Gyorsgomb hozzárendelése6 tengelyes telítettség DDC/CHangerő HDMI FeketeszintNémítás Gyorsindítás módTúlhajtás TájékoztatásFreeSync Premium Minden beállítás visszaállítása
A műszaki adatok típusonként és/vagy régiónként eltérőek lehetnek.
