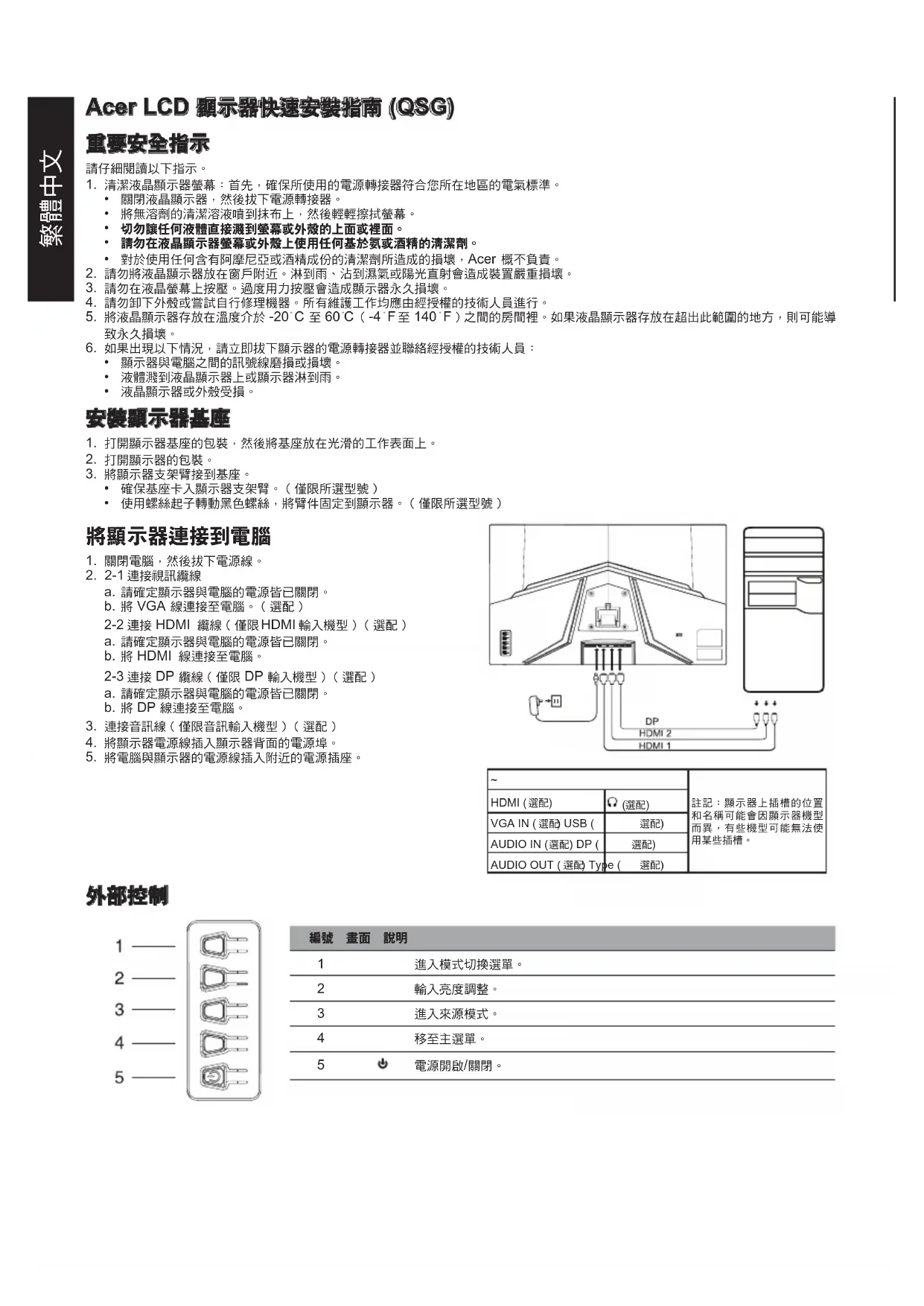

Acer LCD 顯示器快速安裝指南 (QSG)
重要安全指示
請仔細閱讀以下指示。
- 清潔液晶顯示器螢幕：首先，確保所使用的電源轉接器符合您所在地區的電氣標準。
• 關閉液晶顯示器，然後拔下電源轉接器。
- 將無溶劑的清潔溶液噴到抹布上，然後輕輕擦拭螢幕。
- 切勿讓任何液體直接濺到螢幕或外殼的上面或裡面
• 請勿在液晶顯示器螢幕或外殼上使用任何基於氨或酒精的清潔劑。
- 對於使用任何含有阿摩尼亞或酒精成份的清潔劑所造成的損壞，Acer 概不負責。
- 請勿將液晶顯示器放在窗戶附近。淋到雨、沾到濕氣或陽光直射會造成裝置嚴重損壞。
- 請勿在液晶螢幕上按壓。過度用力按壓會造成顯示器永久損壞。
- 請勿卸下外殼或嘗試自行修理機器。所有維護工作均應由經授權的技術人員進行。
- 將液晶顯示器存放在溫度介於 -20℃ 至 60℃（-4 F 至 140 F）之間的房間裡。如果液晶顯示器存放在超出此範圍的地方，則可能導致永久損壞。
-
如果出現以下情況，請立即拔下顯示器的電源轉接器並聯絡經授權的技術人員：
-
顯示器與電腦之間的訊號線磨損或損壞。
• 液體濺到液晶顯示器上或顯示器淋到雨。 - 液晶顯示器或外殼受損。
安裝顯示器基座
- 打開顯示器基座的包裝，然後將基座放在光滑的工作表面上。
- 打開顯示器的包裝
-
將顯示器支架臂接到基座。
-
確保基座卡入顯示器支架臂。（僅限所選型號）
- 使用螺絲起子轉動黑色螺絲，將臂件固定到顯示器。（僅限所選型號）
將顯示器連接到電腦
- 關閉電腦，然後拔下電源線。
- 2-1 連接視訊纜線
a. 請確定顯示器與電腦的電源皆已關閉。
b. 將 VGA 線連接至電腦。（選配）
a. 請確定顯示器與電腦的電源皆已關閉。
b. 將 HDMI 線連接至電腦。
2-3 連接 DP 纜線（僅限 DP 輸入機型）（選配）
a. 請確定顯示器與電腦的電源皆已關閉。
b. 將 DP 線連接至電腦。
- 連接音訊線（僅限音訊輸入機型）（選配）
- 將顯示器電源線插入顯示器背面的電源埠。
- 將電腦與顯示器的電源線插入附近的電源插座。
| HDMI(選配) | Ω(選配) | |
| VGA IN(選配)USB( | 選配) | |
| AUDIO IN(選配)DP( | 選配) | |
| AUDIO OUT(選配)Type( | 選配) | |
外部控制
| 1 | 進入模式切換選單。 |
| 2 | 輸入亮度調整。 |
| 3 | 進入來源模式。 |
| 4 | 移至主選單。 |
| 5 | 電源開啟/關閉。 |
規範和安全聲明
FCC 聲明
依據 FCC 規定第 15 篇，本設備經過測試證明符合 B 類數位裝置的限制。這些限制旨在當設備安裝在住宅區時，提供合理保護以防有害干擾。本設備產生、使用並且會輻射頻能量，而且如果未按照說明進行安裝和使用，可能對無線電通訊造成干擾。
然而，不保證特定安裝不會出現干擾。如果裝置的確對無線電或電視接收造成干擾（這可藉由開關設備確定），則建議使用者採取以下一或多種措施將干擾排除：
- 重新調整接收器天線的方向或位置。
- 增加裝置與接收器之間的距離。
- 將裝置電源連接到有別於接收器所連接電路的電源插座。
如需幫助，請聯絡您的零售商或有經驗的無線電/電視技術人員。
注意
為避免損壞顯示器，請勿使用支架將顯示器升起。
注意：屏蔽線
與其他運算裝置的所有連接都必須透過屏蔽線，以符合 EMC 規範。
注意：週邊設備
只能將符合 B 類限制的認證週邊設備（輸入/輸出裝置、終端、印表機等）連接到裝置。使用未經認證的週邊設備可能對無線電和電視接收造成干擾。
注意
未經製造商明確核准的任何變更或修改都可能讓使用者喪失運作本產品的權限。
運作條件
本裝置符合 FCC 規定第 15 條。操作本裝置時必須符合以下兩項條件：(1) 本裝置可能不會造成有害干擾，以及 (2) 本裝置必須能夠接受任何收到的干擾，包括可能造成非所欲運作的干擾。
注意：加拿大地區使用者
本 B 類數位裝置符合加拿大 ICES-003 規格。
關於「廢棄電氣和電子產品回收和棄置管理規範」的註記
為了更加照護和保護我們的星球，當使用者不再需要本產品或產品報廢時，請遵守有關電氣和電子產品廢棄物回收的國家法律和規範，並透過具有國家認可回收資格的當地製造商進行回收。
歐盟家庭使用者廢棄設備棄置
產品上或其包裝上的這種符號表示產品不得與其他家庭垃圾一起棄置。棄置用過的裝置時，您有責任將其帶到回收已用電氣和電子設備的收集點。已用裝置在棄置時的單獨收集和回收有助於節省自然資源，並且確保是以保護人類健康和環境的方式將其回收。如需有關已用裝置回收點的更多資訊，請聯絡您當地城市辦事處、家庭廢棄物棄置服務或您購買產品所在商店。
CE 合規宣告
Acer Inc. 在此表示本 LCD 顯示器符合以下重要規範與其他相關條款：EMC 指令 2014/30/EU、低電壓指令 2014/35/EU 與 RoHS 指令 2011/65/EU 和指令 2009/125/EC 有關針對能源相關產品設立環保設計之要求建立架構。
Acer 顯示器專用於對得自電子裝置之資訊進行視訊和視覺化顯示。
規格
| 液晶面板 | 驅動系統 | TFT彩色LCD |
| 尺寸 | 31.5英吋寬(80公分) | |
| 像素間距 | 0.364公釐(水平)x0.364公釐(垂直) | |
| 亮度 | 300 cd/m2(標準值) | |
| 對比 | 4000:1(標準值) | |
| 可視角 | 178'(水平)178'(垂直)(CR=10) | |
| 反應時間 | 1毫秒(VRB) | |
| 面板類型 | VA | |
| 水平頻率 | HDMI1.4:31.469-158.110 KHzHDMI2.0:31.469-192.692 KHzDP:31.469-192.692 KHz | |
| 垂直頻率 | HDMI1.4:48-144 HzHDMI2.0:48-165 HzDP:48-165 Hz | |
| 顯示色彩 | 16.7M種色彩 | |
| 畫素時鐘 | HDMI:393.092 MHzDP:393.092 MHz | |
| 最大解析度 | HDMI1:1920x1080@144 Hz (HDMI1.4)HDMI2:1920x1080@165 Hz (HDMI2.0)DP:1920x1080@165 Hz | |
| 隨插即用 | VESA DDCCI/DDC2B | |
| 功耗(200尼特時) | 開啟模式 | 31 W(標準值) |
| 休眠模式 | 0.5 W(標準值) | |
| 關閉模式 | 0.3 W(標準值) | |
| 輸入接頭 | DPHDMI x 2 | |
| 輸入視訊訊號 | DPHDMI(限HDMI輸入型號)(選配) | |
| 揚聲器 | 2 W x 2(僅限音訊輸入機型)(選配) | |
| 最大螢幕尺寸 | 水平:698公釐垂直:393公釐 | |
| 電源 | 輸入:100-240 V~50/60 Hz | |
| 環境條件 | 運作溫度:0°至40°C存放溫度:-20°至60°C運作濕度:20%至80% | |
| 尺寸 | 713(寬)x512.5(高)x198.6(深)公釐 | |
| 重量(淨重) | 5公斤(淨重) | |
| 機械規格 | 傾斜:-5°至+20°轉動:無高度調整:無檻軸:無可卸式腳架:無 | |
| 外部控制 | 開關/按鈕 | 電源按鈕熱鍵1熱鍵2熱鍵3熱鍵4 |
| 功能 | 亮度VRB對比超低延遲藍光更新頻率數字黑色增黯瞄準點ACM語言HDR10OSD顯示時間設定超清晰度透明度色差補正OSD鎖定色溫輸入模式自動訊號源色彩空間DP格式灰階模式寬螢幕模式6軸色調快速鍵指派6軸飽和DDC/CI音量HDMI黑階靜音快速開啟模式顯示反應速度資訊FreeSync Premium重設所有設定 | |
| 規格視機型及/或地區而定。 | ||
歡迎造訪 Acer 官方支援網站，取得您的 Acer 產品的手冊與其他文件。
Acer 液晶显示器快速入门指南 (QSG)
重要安全说明
请详细阅读下列说明。
-
清洁 LCD 显示器屏幕：首先确认使用的电源适配器符合你所使用的地区标准。
-
关闭 LCD 显示器电源，拔掉电源适配器。
- 将非溶剂清洁液喷洒到抹布上，轻轻擦拭屏幕。
- 切勿将任何液体直接溅到或流入屏幕或机箱上。
- 请勿在 LCD 显示器屏幕或机箱上使用任何氨或酒精类清洁剂。
-
Acer 对于因使用任何氨或酒精类清洁剂所造成的损坏不承担责任。
-
不要将 LCD 显示器放置在窗户附近。显示器遭受雨淋、受潮或阳光直接照射可能导致严重损坏。
- 不要按压 LCD 屏幕。过分用力按压可能导致显示屏永久性损坏。
- 不要卸下机盖或尝试自行维修本机器。应由经过授权的技术人员执行各种维修任务。
- 将 LCD 显示器存放在温度为 -20^ 到 60^ （ -4^ 到 140^ ）的房间内。在此范围之外存放 LCD 显示器时，可能导致永久性损坏。
-
若出现下列情形，应立即拔掉显示器电源适配器，并与经过授权的技术人员联系：
-
显示器与 PC 之间的信号线磨损或损坏。
- 液体溅到 LCD 显示器上或者显示器遭受雨淋。
- 液晶显示器或机壳已经损坏。
安装显示器底座
- 拆开显示器底座包装，将底座放到平稳的工作台面上。
- 拆开显示器包装。
- 将显示器支架臂与底座锁紧。
- 确保底座卡入到显示器支架臂上。（仅限部份型号）
- 用螺丝刀转动黑色螺丝，将支架臂固定到显示器上。（仅限部份型号）
将显示器连接计算机
- 关闭计算机，并拔下电源线。
- 2-1 连接视频线缆
a. 确保显示器和电脑均已关机。
b. 将 VGA 线连接到计算机。（选配）
2-2 连接 HDMI 线缆（仅限于 HDMI 输入型号）（选配）
a. 确保显示器和电脑均已关机。
b. 将 HDMI 线连接到计算机。
2-3 连接 DP 线（仅限于 DP 输入型号）（选配）
a. 确保显示器和电脑均已关机。
b. 将 DP 线连接到计算机。
- 连接音频线（仅限于音频输入型号）（选配）
- 将显示器电源线插入显示器背面的电源端口。
- 将电脑和显示器的电源线插入附近的电源插座。
| HDMI(选配) | Ω(选配) | |
| VGA IN(选配) USB | (选配) | |
| AUDIO IN(选配) DP | (选配) | |
| AUDIO OUT(选配) Type(选配) | ||
外部控制
| 1 进入切换模式菜单。 |
| 2 进入亮度调节。 |
| 3 进入信源模式。 |
| 4 进入主菜单。 |
| 5 开机/关机 |
监管和安全声明
FCC 声明
经测试，本设备符合 FCC 规则第 15 部分对 B 类数字设备的限制规定。这些限制用于提供合理的保护措施，以防该设备在住宅区安装时产生有害干扰。本设备产生、使用并辐射射频能量，如果未遵照说明进行安装和使用，可能会对无线电通信产生干扰。
但也不能保证在特定的安装中不会产生干扰的问题。如果本设备确实对无线电或电视接收造成干扰（可以通过开关设备来确定），建议用户采取以下一种或多种措施排除干扰：
- 重新调整接收天线的方向或位置。
- 增大本设备与接收器的间距。
- 将设备电源连接到不同于接收器所连接到的电路的电源插座上。
- 咨询经销商或有经验的无线电 / 电视机技术人员以获取帮助。
注意
为防止对显示器造成损坏，请勿通过此底座抬起显示器。
注意：屏蔽电缆
所有到其它计算设备的连接都必须使用屏蔽电缆，以便符合 EMC 法规的要求。
注意：外设
只有经过认证，符合 B 类限制的外设（输入 / 输出设备、终端、打印机等）才可连接到本设备。使用未认证的外设可能会造成无线电和电视接收的干扰。
注意
任何未经制造商明确批准的改动或修改，都可能使用户丧失由联邦通讯委员会赋予的操作本产品之权利。
操作条件
本设备符合 FCC 规则第 15 部分。操作符合以下两个条件：（1）本设备不会造成有害干扰，（2）本设备必须能够承受收到的干扰，包括任何可能会造成操作异常的干扰。
注意：加拿大用户
本 B 数字设备符合 Canadian ICES-003 的规范。
《废弃电器电子产品回收处理管理条例》提示性说明
为了更好地关爱及保护地球，当用户不再需要此产品或产品寿命终止时，请遵守国家废弃电器电子产品回收处理相关法律法规，将其交给当地具有国家认可的回收处理资质的厂商进行回收处理。
欧盟地区家庭用户废旧设备的废弃
产品或其包装上的此符号表示该产品不得与其它家庭垃圾一起废弃。废弃废旧设备时，您有责任将其送交专门回收废旧电气和电子设备的回收点。废弃时分类收集和回收废旧设备有助于节省自然资源，确保以保护人类健康和环境的方式进行回收利用。有关废旧设备回收点的详细信息，请与您当地的市政机构、家庭垃圾处理服务机构或产品的销售店联系。
管制认证
| 依据中国《电器电子产品有害物质限制使用管理办法》,简称《管理办法》或《China RoHS》之规定,列出宏碁电子信息产品中可能含有的有害物质的名称及含量于以下表格中 | ||||||
| 显示器 | ||||||
| 部件名称 | 有害物质 | |||||
| 铅(Pb) | 汞(Hg) | 镉(Cd) | 六价铬(Cr(VI)) | 多溴联苯(PBB) | 多溴二苯醚(PBDE) | |
| 金属机构件 | X | O | O | O | O | O |
| 塑料机构件 | O | O | O | O | O | O |
| 电路板组件* | X | O | O | O | O | O |
| 液晶显示屏 | X | O | O | O | O | O |
| 电源模块 | X | O | O | O | O | O |
| 电源线 | O | O | O | O | O | O |
| 外部信号连接线 | X | O | O | O | O | O |
| 喇叭 | X | O | O | O | O | O |
| 本表格依据SJ/T 11364的规定编制*:电路板组件包括印刷电路板及其构成的零部件,如电阻、电容、集成电路、连接器等:表示该有害物质在该部件所有均质材料中的含量均在GB/T 26572规定的限量要求以下:表示该有害物质至少存在于该部件的某一均质材料中,是因为目前业界还没有成熟的可替代技术,以致含量虽然超出GB/T 26572规定的限量要求;但仍然符合欧盟RoHS指令所容许的豁外条款及电池指令的要求 | ||||||
