ED322QP - Οθόνη ACER - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Οθόνη LCD
Μάρκα	Acer
Μοντέλο	ED322QP
Μέγεθος οθόνης	31,5 ίντσες (80 cm)
Τεχνολογία πάνελ	VA
Μέγιστη ανάλυση	1920 x 1080 (Full HD)
Ρυθμός ανανέωσης	165 Hz (DP/HDMI 2.0)
Χρόνος απόκρισης	1 ms (VRB)
Φωτεινότητα	300 cd/m² (τυπική)
Αντίθεση	4000:1 (τυπική)
Γωνία θέασης	178° οριζόντια / 178° κατακόρυφα
Χρώματα που εμφανίζονται	16,7 εκατομμύρια
Υποδοχές εισόδου	2x HDMI, 1x DisplayPort
Ενσωματωμένα ηχεία	2 x 2 W
Λειτουργίες παιχνιδιού	FreeSync Premium, Εξαιρετικά χαμηλή καθυστέρηση, Σημάδι σκόπευσης
Κλίση	-5° έως +20°
Κατανάλωση ενέργειας (λειτουργία)	31 W (τυπική)
Κατανάλωση αναμονής	0,5 W
Τροφοδοσία	100-240 V ~ 50/60 Hz
Καθαρό βάρος	5 kg
Διαστάσεις (με βάση)	713 x 512,5 x 198,6 mm
Πρότυπα	FCC κλάσης B, CE, RoHS
Συντήρηση και καθαρισμός	Χρησιμοποιήστε ένα μαλακό πανί με διάλυμα χωρίς διαλύτη· μην ψεκάζετε απευθείας
Ασφάλεια	Αποσυνδέστε πριν από τον καθαρισμό· μην εκθέτετε σε νερό ή βροχή

Συχνές ερωτήσεις - ED322QP ACER

Πώς καθαρίζω την οθόνη του μόνιτορ Acer ED322QP;

Απενεργοποιήστε το μόνιτορ και αποσυνδέστε τον προσαρμογέα ρεύματος. Σκουπίστε απαλά την οθόνη με ένα μαλακό πανί στο οποίο έχετε ψεκάσει ένα διάλυμα καθαρισμού χωρίς διαλύτη. Μην ψεκάζετε ποτέ υγρό απευθείας πάνω στην οθόνη ή στο περίβλημα. Μη χρησιμοποιείτε καθαριστικά με βάση την αμμωνία ή το οινόπνευμα.

Ποια καλώδια βίντεο μπορώ να χρησιμοποιήσω με αυτό το μόνιτορ;

Μπορείτε να χρησιμοποιήσετε καλώδιο VGA, HDMI ή DisplayPort ανάλογα με το μοντέλο. Το μόνιτορ ED322QP διαθέτει δύο εισόδους HDMI και μία είσοδο DisplayPort. Το καλώδιο VGA είναι επίσης συμβατό (προαιρετικό). Βεβαιωθείτε ότι το μόνιτορ και ο υπολογιστής είναι απενεργοποιημένα πριν από τη σύνδεση.

Πώς ρυθμίζω τη φωτεινότητα και την αντίθεση;

Χρησιμοποιήστε τα εξωτερικά κουμπιά του μόνιτορ. Πατήστε το κουμπί Συντόμευση 1 (αφιερωμένο στη φωτεινότητα) για να ρυθμίσετε τη φωτεινότητα. Για την αντίθεση, μεταβείτε στο μενού OSD μέσω του κουμπιού Κύριου μενού, στη συνέχεια πλοηγηθείτε στις ρυθμίσεις φωτεινότητας/αντίθεσης.

Τι είναι το FreeSync Premium και πώς το ενεργοποιώ;

Το FreeSync Premium είναι μια τεχνολογία που συγχρονίζει το ρυθμό ανανέωσης του μόνιτορ με την κάρτα γραφικών για τη μείωση των σκισίματος εικόνας και των τραυλισμών. Για να το ενεργοποιήσετε, μεταβείτε στο μενού OSD, στην ενότητα Gaming, και ενεργοποιήστε το FreeSync Premium. Βεβαιωθείτε ότι η κάρτα γραφικών σας υποστηρίζει FreeSync.

Πώς αλλάζω την πηγή εισόδου (HDMI/DP);

Πατήστε το κουμπί Συντόμευση 3 (λειτουργία πηγής) για να κάνετε εναλλαγή μεταξύ των διαθέσιμων εισόδων. Μπορείτε επίσης να μεταβείτε στο μενού OSD, να επιλέξετε 'Είσοδος' και να επιλέξετε την επιθυμητή πηγή.

Τι να κάνω αν το μόνιτορ δεν εμφανίζει τίποτα;

Ελέγξτε πρώτα ότι το μόνιτορ είναι αναμμένο (ενδεικτική λυχνία τροφοδοσίας). Βεβαιωθείτε ότι το καλώδιο βίντεο είναι σωστά συνδεδεμένο και ότι ο υπολογιστής είναι ενεργοποιημένος. Δοκιμάστε να αλλάξετε την πηγή εισόδου. Εάν το πρόβλημα persiste, δοκιμάστε με άλλο καλώδιο ή άλλη συσκευή. Συμβουλευτείτε το εγχειρίδιο για τα βήματα αντιμετώπισης προβλημάτων.

Μπορώ να χρησιμοποιήσω αυτό το μόνιτορ με κονσόλα παιχνιδιών;

Ναι, το μόνιτορ είναι συμβατό με κονσόλες παιχνιδιών μέσω HDMI. Υποστηρίζει ανάλυση 1920x1080 και ρυθμό ανανέωσης έως 165 Hz (ανάλογα με την κονσόλα). Ενεργοποιήστε το FreeSync Premium για βέλτιστη εμπειρία εάν η κονσόλα σας το υποστηρίζει.

Ποιες είναι οι συντομεύσεις για τις λειτουργίες OSD;

Το μόνιτορ διαθέτει κουμπιά συντόμευσης: Συντόμευση 1 (φωτεινότητα), Συντόμευση 2 (λειτουργία πηγής), Συντόμευση 3 (μενού αλλαγής λειτουργίας), Συντόμευση 4 (πρόσβαση στο κύριο μενού). Μπορείτε να προσαρμόσετε ορισμένες συντομεύσεις στο μενού OSD στην ενότητα 'Εκχώρηση συντομεύσεων'.

Πώς επαναφέρω τις εργοστασιακές ρυθμίσεις;

Στο μενού OSD, πλοηγηθείτε στην επιλογή 'Επαναφορά ρυθμίσεων' ή 'Επαναφορά'. Επιλέξτε την για να επαναφέρετε τις προεπιλεγμένες ρυθμίσεις. Επιβεβαιώστε την ενέργεια.

Αυτό το μόνιτορ είναι συμβατό με τη βάση VESA;

Το εγχειρίδιο δεν αναφέρει συμβατότητα VESA. Η βάση δεν είναι αφαιρούμενη σύμφωνα με τις μηχανικές προδιαγραφές (αφαιρούμενη βάση: Όχι). Επομένως, δεν είναι δυνατή η τοποθέτηση αυτού του μόνιτορ σε τυπικό βραχίονα VESA.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ ED322QP ACER

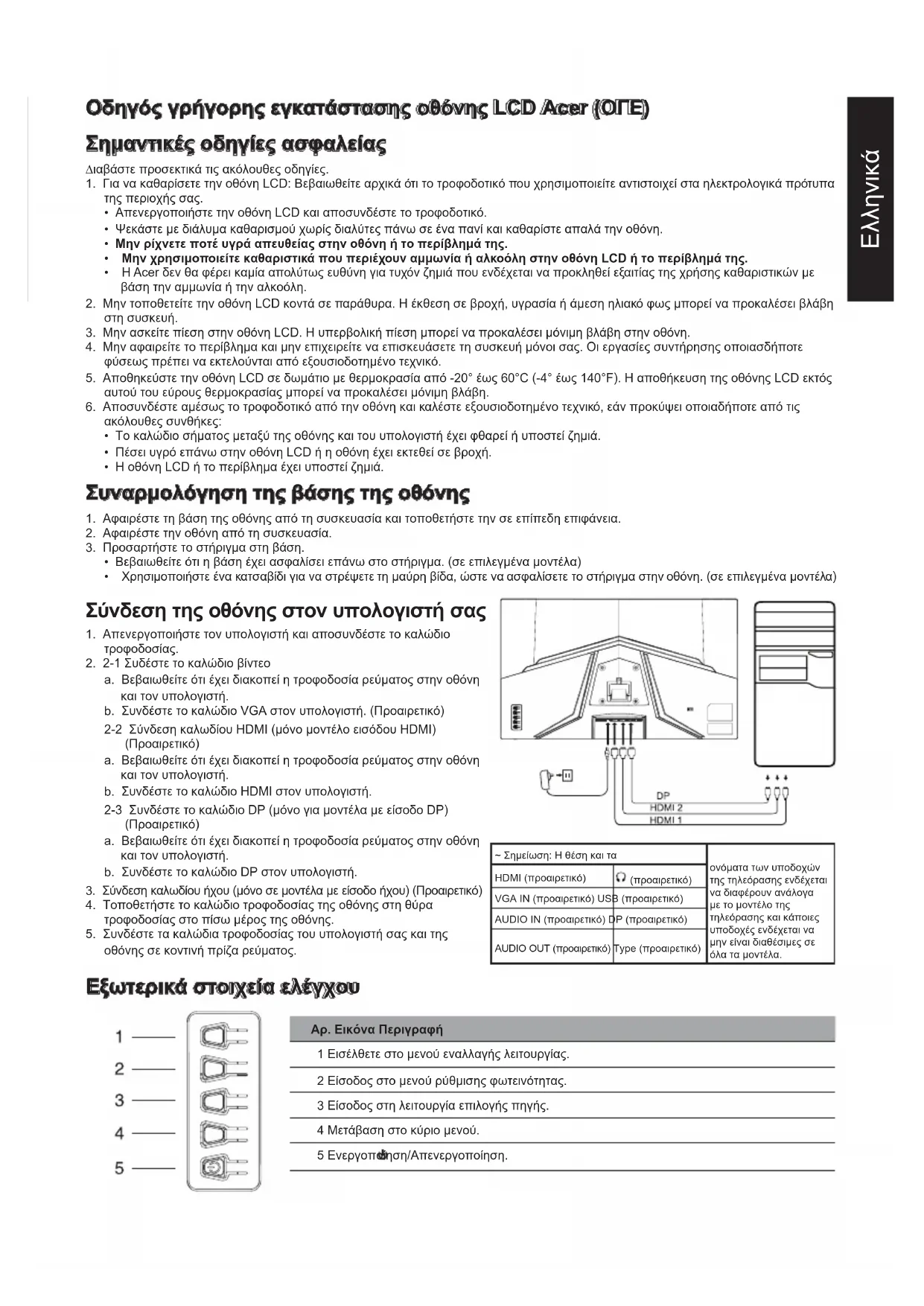

Οδηγός γρήγορης εγκατάστασης οθόνης LCD Acer (ΟΓΕ)

Σημαντικές οδηγίες ασφαλείας

Διαβάστε προσεκτικά τις ακόλουθες οδηγίες.

1. Για να καθαρίσετε την οθόνη LCD: Βεβαιωθείτε αρχικά ότι το τροφοδοτικό που χρησιμοποιείτε αντιστοιχεί στα ηλεκτρολογικά πρότυπα της περιοχής σας.

2. Απενεργοποιήστε την οθόνη LCD και αποσυνδέστε το τροφοδοτικό.

3. Ψεκάστε με διάλυμα καθαρισμού χωρίς διαλύτες πάνω σε ένα πανί και καθαρίστε απαλά την οθόνη.
4. Μην ρίχνετε ποτέ υγρά απευθείας στην οθόνη ή το περίβλημά της.
   • Μην χρησιμοποιείτε καθαριστικά που περιέχουν αμμωνία ή αλκοόλη στην οθόνη LCD ή το περίβλημά της.

5. Η Acer δεν θα φέρει καμία απολύτως ευθύνη για τυχόν ζημιά που ενδέχεται να προκληθεί εξαιτίας της χρήσης καθαριστικών με βάση την αμμωνία ή την αλκοόλη.

6. Μην τοποθετείτε την οθόνη LCD κοντά σε παράθυρα. Η έκθεση σε βροχή, υγρασία ή άμεση ηλιακό φως μπορεί να προκαλέσει βλάβη στη συσκευή.

7. Μην ασκείτε πίεση στην οθόνη LCD. Η υπερβολική πίεση μπορεί να προκαλέσει μόνιμη βλάβη στην οθόνη.
8. Μην αφαιρείτε το περίβλημα και μην επιχειρείτε να επισκευάσετε τη συσκευή μόνοι σας. Οι εργασίες συντήρησης οποιασδήποτε φύσεως πρέπει να εκτελούνται από εξουσιοδοτημένο τεχνικό.
9. Αποθηκεύστε την οθόνη LCD σε δωμάτιο με θερμοκρασία από -20° έως 60°C (-4° έως 140°F). Η αποθήκευση της οθόνης LCD εκτός αυτού του εύρους θερμοκρασίας μπορεί να προκαλέσει μόνιμη βλάβη.
10. Αποσυνδέστε αμέσως το τροφοδοτικό από την οθόνη και καλέστε εξουσιοδοτημένο τεχνικό, εάν προκύψει οποιαδήποτε από τις ακόλουθες συνθήκες:

• Το καλώδιο σήματος μεταξύ της οθόνης και του υπολογιστή έχει φθαρεί ή υποστεί ζημιά.
- Πέσει υγρό επάνω στην οθόνη LCD ή η οθόνη έχει εκτεθεί σε βροχή.
• Η οθόνη LCD ή το περίβλημα έχει υποστεί ζημιά.

Συναρμολόγηση της βάσης της οθόνης

1. Αφαιρέστε τη βάση της οθόνης από τη συσκευασία και τοποθετήστε την σε επίπεδη επιφάνεια.
2. Αφαιρέστε την οθόνη από τη συσκευασία.
3. Προσαρτήστε το στήριγμα στη βάση.

- Βεβαιωθείτε ότι η βάση έχει ασφαλίσει επάνω στο στήριγμα. (σε επιλεγμένα μοντέλα)

• Χρησιμοποιήστε ένα κατσαβίδι για να στρέψετε τη μαύρη βίδα, ώστε να ασφαλίσετε το στήριγμα στην οθόνη. (σε επιλεγμένα μοντέλα)

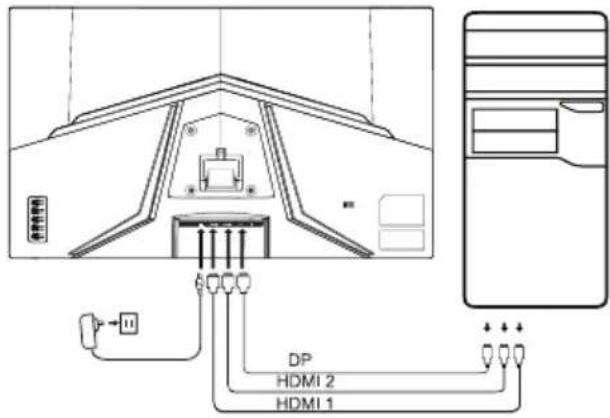

Σύνδεση της οθόνης στον υπολογιστή σας

1. Απενεργοποιήστε τον υπολογιστή και αποσυνδέστε το καλώδιο τροφοδοσίας.
2. 2-1 Συδέστε το καλώδιο βίντεο

a. Βεβαιωθείτε ότι έχει διακοπεί η τροφοδοσία ρεύματος στην οθόνη και τον υπολογιστή.
b. Συνδέστε το καλώδιο VGA στον υπολογιστή. (Προαιρετικό)

2-2 Σύνδεση καλωδίου HDMI (μόνο μοντέλο εισόδου HDMI) (Προαιρετικό)

a. Βεβαιωθείτε ότι έχει διακοπεί η τροφοδοσία ρεύματος στην οθόνη και τον υπολογιστή.
b. Συνδέστε το καλώδιο HDMI στον υπολογιστή.

2-3 Συνδέστε το καλώδιο DP (μόνο για μοντέλα με είσοδο DP) (Προαιρετικό)

a. Βεβαιωθείτε ότι έχει διακοπεί η τροφοδοσία ρεύματος στην οθόνη και τον υπολογιστή.
b. Συνδέστε το καλώδιο DP στον υπολογιστή.

1. Σύνδεση καλωδίου ήχου (μόνο σε μοντέλα με είσοδο ήχου) (Προαιρετικό)
2. Τοποθετήστε το καλώδιο τροφοδοσίας της οθόνης στη θύρα τροφοδοσίας στο πίσω μέρος της οθόνης.
3. Συνδέστε τα καλώδια τροφοδοσίας του υπολογιστή σας και της οθόνης σε κοντινή πρίζα ρεύματος.

~ Σημείωση: Η θέση και τα		ονόματα των υποδοχώντης τηλεόρασης ενδέχεταινα διαφέρουν ανάλογαμε το μοντέλο τηςτηλεόρασης και κάποιεςυποδοχές ενδέχεται ναμην είναι διαθέσιμες σεóλα τα μοντέλα.
HDMI (προαιρετικό)	Ω (προαιρετικό)
VGA IN (προαιρετικό) USB	(προαιρετικό)
AUDIO IN (προαιρετικό) DP	(προαιρετικό)
AUDIO OUT (προαιρετικό)	Type (προαιρετικό)

Εξωτερικά στοιχεία ελέγχου

Αρ. Εικόνα Περιγραφή

1 Εισέλθετε στο μενού εναλλαγής λειτουργίας.
2 Είσοδος στο μενού ρύθμισης φωτεινότητας.
3 Είσοδος στη λειτουργία επιλογής πηγής.
4 Μετάβαση στο κύριο μενού.
5 Ενεργοποίηση/Απενεργοποίηση.

Κανονιστικές δηλώσεις και δηλώσεις ασφαλείας

Υπόδειξη FCC

Ο παρών εξοπλισμός έχει υποβληθεί σε δοκιμές και έχει διαπιστωθεί ότι πληροί τις απαιτήσεις ως προς τα όρια που προβλέπονται για τις ψηφιακές συσκευές Κατηγορίας Β, σύμφωνα με το Μέρος 15 των Κανονισμών της FCC. Αυτά τα όρια έχουν σχεδιαστεί ώστε να παρέχουν εύλογη προστασία έναντι επιβλαβών παρεμβολών σε μια οικιακή εγκατάσταση. Ο παρών εξοπλισμός παράγει, χρησιμοποιεί και μπορεί να εκπέμπει ραδιοσυχνότητες και, εάν δεν εγκατασταθεί και χρησιμοποιηθεί σύμφωνα με τις οδηγίες, μπορεί να επιφέρει επιβλαβείς παρεμβολές στις ραδιοεπικοινωνίες.

Ωστόσο, δεν παρέχεται εγγύηση ότι δεν θα σημειωθούν παρεμβολές σε μια συγκεκριμένη εγκατάσταση. Εάν η παρούσα συσκευή προκαλεί επιβλαβείς παρεμβολές στη λήψη ραδιοφωνικού ή τηλεοπτικού σήματος, γεγονός που μπορεί να διαπιστωθεί με απενεργοποίηση και επανενεργοποίηση της συσκευής, ο χρήστης ενθαρρύνεται να δοκιμάσει να διορθώσει την παρεμβολή με ένα ή περισσότερα από τα ακόλουθα μέτρα:

• Αναπροσανατολίστε ή μετακινήστε την κεραία λήψης.
• Αυξήστε την απόσταση μεταξύ της συσκευής και του δέκτη.
  • Συνδέστε τη συσκευή σε μια πρίζα που βρίσκεται σε διαφορετικό κύκλωμα από αυτό στο οποίο είναι συνδεδεμένος ο δέκτης.
• Συμβουλευτείτε τον αντιπρόσωπο ή έναν έμπειρο τεχνικό ραδιοφώνων/τηλεοράσεων για βοήθεια.

Σημείωση

Για να αποφευχθεί ενδεχόμενη ζημιά στην οθόνη, μην την σηκώνετε από τη βάση της.

Σημείωση: Θωρακισμένο καλώδιο

Όλες οι συνδέσεις με άλλες υπολογιστικές συσκευές πρέπει να γίνονται με θωρακισμένα καλώδια για να διατηρηθεί η συμμόρφωση με τους κανονισμούς EMC.

Σημείωση: Περιφερειακές συσκευές

Μόνο περιφερειακές συσκευές (συσκευές εισόδου/εξόδου, τερματικά, εκτυπωτές κ.λπ.) που είναι πιστοποιημένες ως προς τη συμμόρφωση με τα όρια της κατηγορίας Β μπορούν να συνδεθούν σε αυτόν τον εξοπλισμό. Η χρήση μη πιστοποιημένων περιφερειακών συσκευών είναι πίθανό να οδηγήσει σε παρεμβολές στη λήψη radioφωνικού και τηλεοπτικού σήματος.

Σημείωση

Οποιεσδήποτε αλλαγές ή τροποποιήσεις που δεν έχουν εγκριθεί ρητά από τον κατασκευαστή ενδέχεται να ακυρώσουν την άδεια του χρήστη να χρησιμοποιεί αυτό το προϊόν.

Συνθήκες λειτουργίας

Αυτή η συσκευή συμμορφώνεται με το Μέρος 15 των κανονισμών FCC. Η λειτουργία της υπόκειται στις ακόλουθες δύο συνθήκες: (1) αυτή η συσκευή δεν μπορεί να προκαλέσει επιβλαβή παρεμβολή και (2) αυτή η συσκευή πρέπει να δέχεται οποιαδήποτε παρεμβολή που λαμβάνει, συμπεριλαμβανομένων των παρεμβολών που ενδέχεται να προκαλέσουν ανεπιθύμητη λειτουργία.

Σημείωση: Καναδοί χρήστες

Αυτή η ψηφιακή συσκευή κατηγορίας Β συμμορφώνεται με το καναδικό πρότυπο ICES-003.

Επεξηγηματική σημείωση σχετικά με τους "Κανονισμούς για τη διαχείριση των αποβλήτων ηλεκτρικών και ηλεκτρονικών προϊόντων - Ανακύκλωση και διάθεση"

Για τη βέλτιστη φροντίδα και προστασία του πλανήτη μας, όταν δεν χρειάζεστε πλέον αυτό το προϊόν ή κατά το τέλος της ζωής του, παρακαλούμε να συμμορφώνεστε με τους εθνικούς νόμους και κανονισμούς για την ανακύκλωση αποβλήτων ηλεκτρικών και ηλεκτρονικών προϊόντων και να το ανακυκλώνετε μέσω τοπικών κατασκευαστών με αναγνωρισμένες σε εθνικό επίπεδο εγκαταστάσεις ανακύκλωσης.

Απόρριψη οικιακού εξοπλισμού στην Ευρωπαϊκή Ένωση

Αυτό το σύμβολο πάνω στο προϊόν ή πάνω στη συσκευασία υποδεικνύει ότι αυτό το προϊόν δεν πρέπει να απορρίπτεται μαζί με τα υπόλοιπα οικιακά απορρίμματα. Αντί γι' αυτό, είναι δική σας ευθύνη να απορρίπτετε τον άχρηστο εξοπλισμό παραδίδοντάς τον σε ένα καθορισμένο σημείο συλλογής για την ανακύκλωση αποβλήτων ηλεκτρικού και ηλεκτρονικού εξοπλισμού. Η χωριστή συλλογή και ανακύκλωση του άχρηστου εξοπλισμού κατά τη στιγμή της απόρριψης θα βοηθήσει στη διατήρηση των φυσικών πόρων και θα διασφαλίσει ότι ανακυκλώνονται κατά τρόπο που προστατεύεται η ανθρώπινη υγεία και το περιβάλλον. Επικοινωνήστε με τις τοπικές αρχές για πληροφορίες σχετικά με τα κέντρα ανακύκλωσης στην περιοχή σας.

Δήλωση Συμμόρφωσης CE

λια του παρόντος, η Acer Inc., δηλώνει ότι αυτή η οθόνη LCD συμμορφώνεται με τις βασικές απαιτήσεις και άλλες σχετικές διατάξεις της οδηγίας EMC 2014/30/ΕΕ, την Οδηγία Χαμηλής Τάσης 2014/35/ΕΕ, καθώς και την Οδηγία RoHS 2011/65/ΕΕ και την Οδηγία 2009/125/ΕΚ όσον αφορά τη θέσπιση ενός πλαισίου για τον καθορισμό απαιτήσεων οικολογικού σχεδιασμού για προϊόντα που σχετίζονται με την ενέργεια.

Η οθόνη Acer προορίζεται για την οπτική προβολή πληροφοριών που λαμβάνονται από ηλεκτρονικές συσκευές.

ΠΡΟΔΙΑΓΡΑΦΕΣ

Οθόνη LCD	Σύστημα οδήγησης		Έγχρωμη οθόνη LCD TFT
	Μέγεθος		31,5"W (80 cm)
	Βήμα pixel		0,364 mm (O) x 0,364 mm (K)
	Φωτεινότητα		300 cd/m2 (τυπική)
	Αντίθεση		4000:1 (τυπική)
	Γωνία προβολής		178° (O) 178° (K) (CR = 10)
	Χρόνος απόκρισης		1 ms (VRB)
	Τύπος πάνελ		VA
	Ορ. Συχνότητα		HDMI 1.4: 31,469 - 158,110 KHzHDMI 2.0: 31,469 - 192,692 KHzDP: 31,469 - 192,692 KHz
	Καθ. Συχνότητα		HDMI 1.4: 48 - 144 HzHDMI 2.0: 48 - 165 HzDP: 48 - 165 Hz
Χρώματα οθόνης			16,7 εκ. χρώματα
Συχνότητα κουκκίδων			HDMI: 393,092 MHzDP: 393,092 MHz
Μέγιστη ανάλυση			HDMI1: 1920×1080 @ 144 Hz (HDMI 1.4)HDMI2: 1920×1080 @ 165 Hz (HDMI 2.0)DP: 1920×1080 @ 165 Hz
Τοποθέτηση και άμεση λειτουργία			VESA DDCCI/DDC2B
Κατανάλωση ρεύματος (στα 200 nits)	Λειτουργία ενεργοποίησης		31 W (τυπική)
	Λειτουργία αναμονής		0,5 W (τυπική)
	Λειτουργία απενεργοποίησης		0,3 W (τυπική)
Υποδοχή εισόδου			DPHDMI × 2
Σήμα βίντεο εισόδου			DPHDMI (μόνο μοντέλο εισόδου HDMI) (προαιρετικό)
Ηχεία			2 W x 2 (μόνο μοντέλο εισόδου ήχου) (προαιρετικό)
Μέγιστο μέγεθος οθόνης			Οριζόντια: 698 mmΚατακόρυφη: 393 mm
Πηγή ισχύος			Ε'ΙΣΟΔΟΣ: 100-240 V~ 50/60 Hz
Περιβαλλοντικά ζητήματα			Θερμοκρασία λειτουργίας: 0° έως 40 °CΘερμοκρασία αποθήκευσης: -20° έως 60 °CYγρασία λειτουργίας: 20% έως 80%
Διαστάσεις			713 (Π) x 512,5 (Y) x 198,6 (B) mm
Βάρος (Κ. Β.)			5 kg (καθαρό)
Προδιαγραφές μηχανισμού			Κλίση: -5° έως +20°Περιστροφή: ΌχιΡύθμιση ύψους: ΌχιΠεριστροφή: ΌχιΑποσπώμενη βάση: Όχι
Εξωτερικά στοιχεία ελέγχου	Διακόπτης/κουμπιά		Κουμπί λειτουργίας Πλήκτρο 1 Πλήκτρο 2 Πλήκτρο 3 Πλήκτρο 4
	Λειτουργίες		Φωτεινότητα ΑντίθεσηΜπλε φωςΕνίσχυση μαύρων περιοχώνACMHDR10Εξαιρετική ευκρίνειαΓάμμαΘερμοκρασία χρώματοςΛειτουργίεςΧρωματικός χώροςΛειτουργία κλίμακας γκριΑπόχρωση 6 αξόνωνΚορεσμός 6 αξόνων'Ενταση ήχουΣίγασηΥπεροδήγησηFreeSync Premium ΠληροφόρησηΕπαναφορά όλων των ρυθμίσεων
Οι προδιαγραφές ενδέχεται να διαφέρουν ανάλογα με το μοντέλο ή/και την περιοχή.
