ED322QP - Monitor ACER - Bezplatný návod na obsluhu

Typ produktu	LCD monitor
Značka	Acer
Model	ED322QP
Veľkosť obrazovky	31,5 palca (80 cm)
Technológia panelu	VA
Maximálne rozlíšenie	1920 x 1080 (Full HD)
Obnovovacia frekvencia	165 Hz (DP/HDMI 2.0)
Odozva	1 ms (VRB)
Jas	300 cd/m² (typické)
Kontrast	4000:1 (typické)
Pozorovací uhol	178° horizontálne / 178° vertikálne
Zobrazené farby	16,7 milióna
Vstupné konektory	2x HDMI, 1x DisplayPort
Integrované reproduktory	2 x 2 W
Herné funkcie	FreeSync Premium, Ultra nízka latencia, Zameriavač
Náklon	-5° až +20°
Spotreba energie (zapnuté)	31 W (typické)
Spotreba v pohotovostnom režime	0,5 W
Napájanie	100-240 V ~ 50/60 Hz
Hmotnosť netto	5 kg
Rozmery (so stojanom)	713 x 512,5 x 198,6 mm
Štandardy	FCC trieda B, CE, RoHS
Údržba a čistenie	Použite mäkkú handričku s roztokom bez rozpúšťadla; nestriekajte priamo
Bezpečnosť	Pred čistením odpojte; nevystavujte vode alebo dažďu

Často kladené otázky - ED322QP ACER

Ako vyčistiť obrazovku monitora Acer ED322QP?

Vypnite monitor a odpojte napájací adaptér. Jemne utrite obrazovku mäkkou handričkou, na ktorú ste nastriekali čistiaci roztok bez rozpúšťadla. Nikdy nestriekajte kvapalinu priamo na obrazovku ani na kryt. Nepoužívajte čistiace prostriedky na báze amoniaku alebo alkoholu.

Aké video káble môžem použiť s týmto monitorom?

Môžete použiť kábel VGA, HDMI alebo DisplayPort podľa modelov. Monitor ED322QP má dva HDMI vstupy a jeden DisplayPort vstup. Kábel VGA je tiež kompatibilný (voliteľný). Pred pripojením sa uistite, že monitor aj počítač sú vypnuté.

Ako nastaviť jas a kontrast?

Použite externé tlačidlá monitora. Stlačte tlačidlo Skratka 1 (určené pre jas) na nastavenie jasu. Pre kontrast vstúpte do ponuky OSD cez tlačidlo Hlavné menu a potom prejdite na nastavenia jasu/kontrastu.

Čo je FreeSync Premium a ako ho aktivovať?

FreeSync Premium je technológia, ktorá synchronizuje obnovovaciu frekvenciu monitora s grafickou kartou na zníženie trhania obrazu a zasekávania. Na aktiváciu prejdite do ponuky OSD, sekcia Gaming, a potom aktivujte FreeSync Premium. Uistite sa, že vaša grafická karta podporuje FreeSync.

Ako zmeniť vstupný zdroj (HDMI/DP)?

Stlačte tlačidlo Skratka 3 (režim zdroja) na prepínanie medzi dostupnými vstupmi. Môžete tiež vstúpiť do ponuky OSD, vybrať 'Vstup' a zvoliť požadovaný zdroj.

Čo robiť, ak monitor nič nezobrazuje?

Najskôr skontrolujte, či je monitor zapnutý (kontrolka napájania). Uistite sa, že video kábel je správne pripojený a počítač je zapnutý. Skúste zmeniť vstupný zdroj. Ak problém pretrváva, otestujte s iným káblom alebo iným zariadením. Pozrite si návod na kroky riešenia problémov.

Môžem použiť tento monitor s hernou konzolou?

Áno, monitor je kompatibilný s hernými konzolami cez HDMI. Podporuje rozlíšenie 1920x1080 a obnovovaciu frekvenciu až 165 Hz (v závislosti od konzoly). Aktivujte FreeSync Premium pre optimálny zážitok, ak ho vaša konzola podporuje.

Aké sú skratky pre funkcie OSD?

Monitor má tlačidlá skratiek: Skratka 1 (jas), Skratka 2 (režim zdroja), Skratka 3 (ponuka zmeny režimu), Skratka 4 (prístup do hlavnej ponuky). Niektoré skratky môžete prispôsobiť v ponuke OSD v časti 'Priradenie skratiek'.

Ako obnoviť továrenské nastavenia?

V ponuke OSD prejdite na možnosť 'Obnoviť nastavenia' alebo 'Reset'. Vyberte ju na obnovenie predvolených nastavení. Potvrďte akciu.

Je tento monitor kompatibilný s VESA držiakom?

Návod neuvádza kompatibilitu s VESA. Stojan nie je odnímateľný podľa mechanických špecifikácií (odnímateľný stojan: Nie). Preto nie je možné namontovať tento monitor na štandardné VESA rameno.

NÁVOD NA OBSLUHU ED322QP ACER

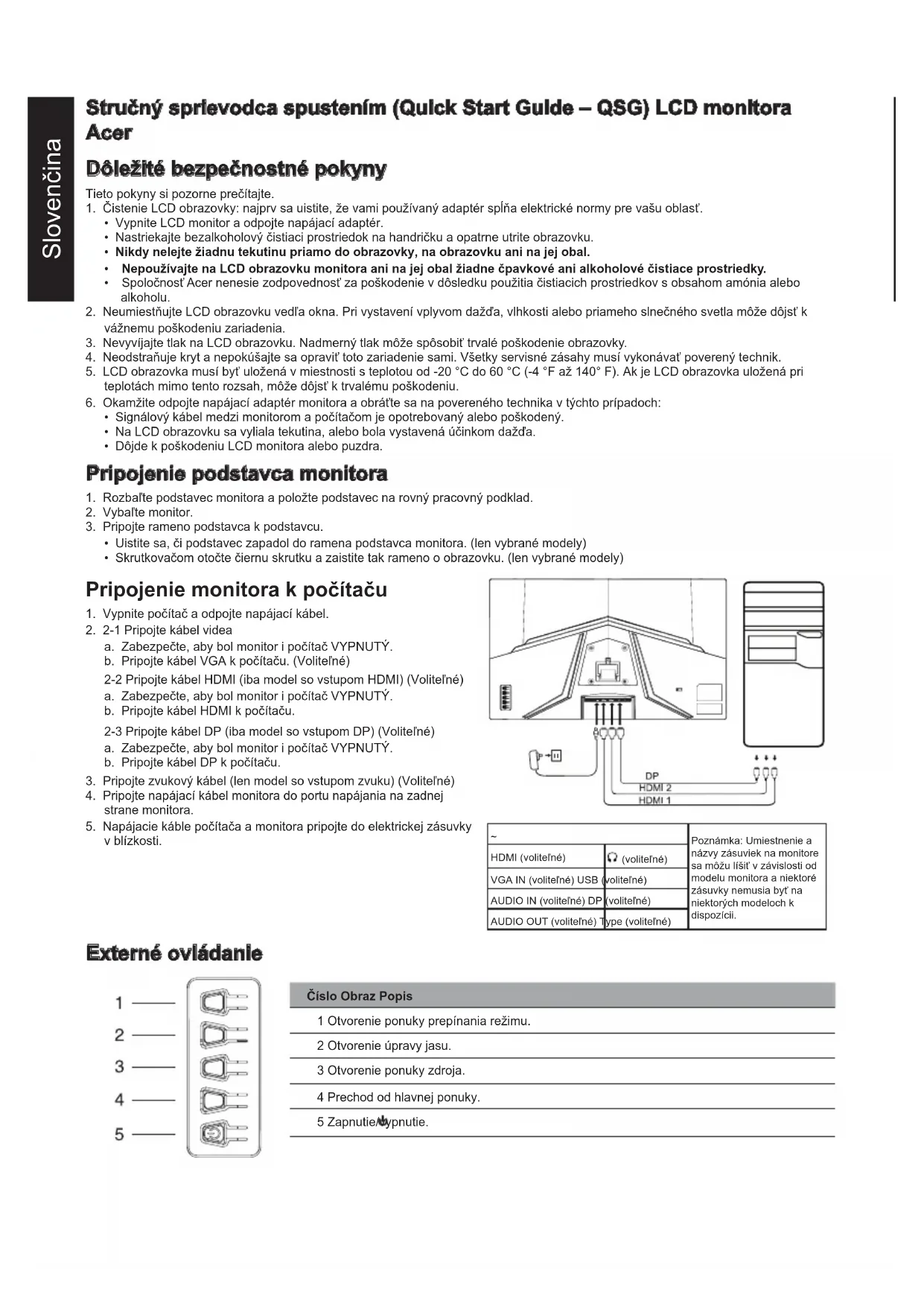

Stručný sprievodca spustením (Quick Start Guide – QSG) LCD monitora Acer

• Vypnite LCD monitor a odpojte napájací adaptér. - Nastriekajte bezalkoholový čistiaci prostriedok na handričku a opatrne utrite obrazovku. - Nikdy nelejte žiadnu tekutinu priamo do obrazovky, na obrazovku ani na jej obal. - Nepoužívajte na LCD obrazovku monitora ani na jej obal žiadne čpavkové ani alkoholové čistiace prostriedky. - Spoločnosť Acer nenesie zodpovednosť za poškodenie v dôsledku použitia čistiacich prostriedkov s obsahom amónia alebo alkoholu.

1. Neumiestňujte LCD obrazovku vedľa okna. Pri vystavení vplyvom dažďa, vlhkosti alebo priameho slnečného svetla môže dôjsť k vážnemu poškodeniu zariadenia.
2. Nevyvíjajte tlak na LCD obrazovku. Nadmerný tlak môže spôsobiť trvalé poškodenie obrazovky.
3. Neodstraňujte kryt a nepokúšajte sa opraviť toto zariadenie sami. Všetky servisné zásahy musí vykonávať poverený technik.
4. LCD obrazovka musí byť uložená v miestnosti s teplotou od -20 °C do 60 °C (-4 °F až 140 °F). Ak je LCD obrazovka uložená pri teplotách mimo tento rozsah, môže dôjsť k trvalému poškodeniu.
5. Okamžite odpojte napájací adaptér monitora a obráťte sa na povereného technika v týchto prípadoch:

- Signálový kábel medzi monitorom a počítačom je opotrebovaný alebo poškodený.

- Na LCD obrazovku sa vyliala tekutina, alebo bola vystavená účinkom dažďa.

- Dôjde k poškodeniu LCD monitora alebo puzdra.

- Skrutkovačom otočte čiernu skrutku a zaistite tak rameno o obrazovku. (len vybrané modely)

Pripojenie monitora k počítaču

a. Zabezpečte, aby bol monitor i počítač VYPNUTÝ.

b. Pripojte kábel VGA k počítaču. (Voliteľné)

2-2 Pripojte kábel HDMI (iba model so vstupom HDMI) (Voliteľné)

a. Zabezpečte, aby bol monitor aj počítač VYPNUTÝ.

a. Zabezpečte, aby bol monitor aj počítač VYPNUTÝ.

~		Poznámka: Umiestnenie a názvy zásuviek na monitore sa môžu lišit' v závislosti od modelu monitora a niektoré zásuvky nemusia byt' na niektorých modeloch k dispozícii.
HDMI (voliteľné)	Ω (voliteľné)
VGA IN (voliteľné) USB (voliteľné)
AUDIO IN (voliteľné) DP (voliteľné)
AUDIO OUT (voliteľné) Type (voliteľné)

Externé ovládanie

1 Otvorenie ponuky prepínania režimu. 2 Otvorenie úpravy jasu. 3 Otvorenie ponuky zdroja. 4 Prechod od hlavnej ponuky. 5 Zapnutie/vypnutie.

Vyhlásenie k predpisom FCC

Toto zariadenie bolo otestované a je v súlade s obmedzeniami pre digitálne zariadenie triedy B podľa časti 15 pravidiel komisie FCC. Tieto limity sú navrhnuté tak, aby poskytovali primeranú ochranu pred škodlivým rušením, keď je zariadenie nainštalované v obytnej oblasti. Toto zariadenie vytvára, používa a môže vyžarovať energiu na rádiových frekvenciách, ktoré pri nevhodnej inštalácii a používaní, ktoré nie je v súlade s pokynmi, môže spôsobovať rušenie rádiovej komunikácie.

Nezaručujeme však, že v konkrétnej inštalácii nebude dochádzať k rušeniu. Ak zariadenie spôsobuje rušenie rozhlasového alebo televízneho príjmu (čo možno určiť prepínačom), odporúča sa používateľovi vykonať jedno alebo viaceré opatrenia na odstránenie rušenia:

• Upravte smer alebo polohu prijímacej antény.
• Zväčšite vzdialenosť medzi zariadením a prijímačom.
• Zapojte zariadenie do inej zásuvky elektrickej zásuvky než je tá, do ktorej je zapojený prijímač.
• Obráťte sa so žiadosťou o pomoc na predajcu alebo skúseného rádiového/televízneho technika.

Poznámka

Všetky prepojenia s inými počítačovými zariadeniami musia byť vykonané pomocou tienených káblov v súlade so smernicami EMC.

Poznámka: periférne zariadenia

K tomuto zariadeniu môžu byť pripojené len certifikované periférne zariadenia (vstupné/výstupné zariadenia, terminály, tlačiarne atď.), ktoré spĺňajú limity triedy B. Pri používaní periférnych zariadení bez certifikátu môže dôjsť k rušeniu rozhlasového a televízneho príjmu.

Poznámka

Akékoľvek zmeny alebo úpravy, ktoré výrobca výslovne nepovolil, môžu spôsobiť neplatnosť povolenia na prevádzkovanie tohto zariadenia.

Prevádzkové podmienky

Toto zariadenie je v súlade s časťou 15 smerníc FCC. Prevádzka podlieha týmto dvom podmienkam: (1) Toto zariadenie nesmie vysielať neželané rušenie a (2) musí byť schopné prijímať akékoľvek prijímané rušenie vrátane rušení spôsobených neželanou prevádzkou.

Toto digitálne zariadenie triedy B spĺňa kanadské smernice ICES-003.

Vysvetlenie k časti „Predpisy týkajúce sa manipulácie s elektrickými a elektronickými výrobkami určenými na recykláciu a likvidáciu“.

V rámci lepšej starostlivosti o ochranu našej planéty je potrebné, aby používateľ v prípade, že už nepotrebuje tento výrobok, prípadne ak výrobku skončí životnosť, zlikvidoval toto zariadenie v súlade so zákonmi danej krajiny a predpismi týkajúcimi sa recyklácie elektronického a elektrického odpadu a recykloval zariadenie prostredníctvom miestnych výrobcov s kvalifikáciou na recykláciu platnou v danej krajine.

Likvidácia odpadového zariadenia pre domácich používateľov v EÚ

Tento symbol na výrobku alebo na jeho obale znamená, že tento výrobok nesmie byť pri likvidácii začlenený do bežného domového odpadu. Pri likvidácii použitých zariadení je používateľ povinný zaniesť ich na zberné miesto, ktoré recykluje použité elektrické a elektronické zariadenia. Osobitný zber a recyklácia použitých zariadení pri jeho likvidácii pomáha šetriť prírodné zdroje a zaistí, že zariadenie bude recyklované spôsobom, ktorý chráni ľudské zdravie a životné prostredie. Ďalšie informácie o zberných miestach na použité zariadenia vám poskytne miestny úrad, služba poverená likvidáciou komunálneho odpadu alebo obchod, v ktorom ste výrobok zakúpili.

Vyhlásenie o zhode so smernicami ES

Spoločnosť Acer Inc. týmto prehlasuje, že tento LCD monitor spĺňa základné požiadavky a ďalšie príslušné ustanovenia smernice o EMK 2014/30/EÚ, smernice o nízkom napätí 2014/35/EÚ, smernicu RoHS 2011/65/EÚ a smernicu 2009/125/ES o vytvorení rámca na stanovenie požiadaviek na ekodizajn energetických výrobkov.

Monitor Acer je určený na video a vizuálne zobrazovanie informácií získaných z elektronických zariadení.

ŠPECIFIKÁCIE

LCD Panel	Druh monitora	Farebný TFT LCD
	Veľkost'	31,5 palca širokouhlý (80 cm)
	Rozstup bodov	0,364 mm (horizont.) x 0,364 mm (vertikálne)
	Jas	300 cd/m2 (typicky)
	Kontrast	4000:1 (typicky)
	Pozorovací uhol	178° (horizont.) 178° (vertikálne) (CR = 10)
	Doba odozvy	1 ms (VRB)
	Typ panela	VA
	Horizontálny kmitočet	HDMI 1.4: 31,469 - 158,110 KHzHDMI 2.0: 31,469 - 192,692 KHzDP: 31,469 - 192,692 KHz
	Vertikálny kmitočet	HDMI 1.4: 48 - 144 HzHDMI 2.0: 48 až 165 HzDP: 48 až 165 Hz
Farby displeja		16,7 milióna farieb
Max. obnovovacia frekvencia bodov		HDMI: 393,092 MHzDP: 393,092 MHz
Maximálne rozlišenie		HDMI1: 1920×1080, 144 Hz (HDMI 1.4)HDMI2: 1920×1080, 165 Hz (HDMI 2.0)DP: 1920×1080, 165 Hz
Technológia Plug & Play		VESA DDCCI/DDC2B
Spotreba energie (pri 200 nitov)	Režim zapnutia	31 W (typicky)
	Režim spánku	0,5 W (typicky)
	Režim vypnutia	0,3 W (typicky)
Vstupný konektor		DP2 × HDMI
Vstupný signál videa		DPHDMI (iba model so vstupom HDMI) (voliteľné)
Reproduktory		2 W x 2 (iba model so vstupom Audio) (voliteľné)
Maximálna veľkost' obrazovky		Horizontálne: 698 mmVertikálne: 393 mm
Zdroj napájania		VSTUP: 100-240 V ~ 50/60 Hz
Podmienky prostredia		Prevádzková teplota: 0 až 40 °CTeplota skladovania: -20 až 60 °CPrevádzková vlhkost: 20 % až 80 %
Rozmery		713 (Š) x 512,5 (V) x 198,6 (H) mm
Hmotnost' (netto)		5 kg (netto)
Špecifikácie mechanizmu		Vyklopenie: -5° až +20°Otáčanie: NieNastavenie výšky: NieVyklápanie: NieOdpojiteľný stojan: Nie
Vonkajšie ovládače	Prepinač/Tlačidlá	Tlačidlo zapnutia Tlačidlo klávesovej skratky 3Tlačidlo klávesovej skratky 1 Tlačidlo klávesovej skratky 2
	Funkcie	Jas VRBKontrast Ultra nízke oneskorenieModré svetlo Hodnota obnovovacej frekvencieZvýraznenie čiernej MieridloACMHDR10 JazykHDR10 Časový limit OSDZvýšená ostrost TransparentnosťGama Zámok OSDTeplota farieb VstupRežimý Automatický zdrojFarebný Priestor Formát DPRežim odtieňov sivej Širokouhlé6-osová odtieň Priradenie kláv. skratiek6-osová sýtosť DDC/CIHlasitosť Úroveň čiernej na HDMIStlmit’ Režim rýchleho spusteniaPretaktovanie InformácieFreeSync Premium Obnovenie všetkých nastavení
Parametre sa líšia v závislosti od modelu a/alebo oblasti.

Na oficiálnych webových stránkach podpory spoločnosti Acer nájdete príručky a iné dokumenty pre svoj produkt značky Acer.
