Vrsta izdelka	LCD monitor
Znamka	Acer
Model	ED322QP
Velikost zaslona	31,5 palcev (80 cm)
Tehnologija plošče	VA
Največja ločljivost	1920 x 1080 (Full HD)
Hitrost osveževanja	165 Hz (DP/HDMI 2.0)
Odzivni čas	1 ms (VRB)
Svetlost	300 cd/m² (tipično)
Kontrast	4000:1 (tipično)
Kot gledanja	178° vodoravno / 178° navpično
Prikazane barve	16,7 milijonov
Vhodni priključki	2x HDMI, 1x DisplayPort
Vgrajeni zvočniki	2 x 2 W
Igralne funkcije	FreeSync Premium, izjemno nizka zakasnitev, namerilni križ
Nagib	-5° do +20°
Poraba električne energije (delovanje)	31 W (tipično)
Poraba v mirovanju	0,5 W
Napajanje	100-240 V ~ 50/60 Hz
Neto teža	5 kg
Dimenzije (z nogami)	713 x 512,5 x 198,6 mm
Standardi	FCC razred B, CE, RoHS
Vzdrževanje in čiščenje	Uporabite mehko krpo z raztopino brez topil; ne pršite neposredno
Varnost	Pred čiščenjem izključite iz omrežja; ne izpostavljajte vodi ali dežju

Pogosto zastavljena vprašanja - ED322QP ACER

Kako očistiti zaslon monitorja Acer ED322QP?

Izklopite monitor in izključite napajalnik. Nežno obrišite zaslon z mehko krpo, na katero ste poškropili čistilno raztopino brez topil. Nikoli ne pršite tekočine neposredno na zaslon ali ohišje. Ne uporabljajte čistil na osnovi amoniaka ali alkohola.

Katere video kable lahko uporabim s tem monitorjem?

Uporabite lahko kabel VGA, HDMI ali DisplayPort, odvisno od modela. Monitor ED322QP ima dva HDMI vhoda in en vhod DisplayPort. Kabel VGA je prav tako združljiv (opcijsko). Prepričajte se, da sta monitor in računalnik izklopljena pred priklopom.

Kako nastaviti svetlost in kontrast?

Uporabite zunanje gumbe monitorja. Pritisnite gumb Bližnjica 1 (namenjen svetlosti) za prilagoditev svetlosti. Za kontrast pojdite v meni OSD prek gumba Glavni meni, nato se pomaknite do nastavitev svetlosti/kontrasta.

Kaj je FreeSync Premium in kako ga aktiviram?

FreeSync Premium je tehnologija, ki usklajuje hitrost osveževanja monitorja z grafiko za zmanjšanje trganja slike in zatikanja. Za aktivacijo pojdite v meni OSD, razdelek Igralne funkcije, nato vklopite FreeSync Premium. Prepričajte se, da vaša grafična kartica podpira FreeSync.

Kako spremeniti vhodni vir (HDMI/DP)?

Pritisnite gumb Bližnjica 3 (način vira) za preklapljanje med razpoložljivimi vhodi. Prav tako lahko odprete meni OSD, izberete 'Vhod' in izberete želeni vir.

Kaj storiti, če monitor ne prikazuje ničesar?

Najprej preverite, ali je monitor vklopljen (indikator napajanja). Prepričajte se, da je video kabel pravilno priključen in da je računalnik vklopljen. Poskusite spremeniti vhodni vir. Če težava vztraja, preizkusite z drugim kablom ali drugo napravo. Oglejte si navodila za korake odpravljanja težav.

Ali lahko ta monitor uporabim z igralno konzolo?

Da, monitor je združljiv z igralnimi konzolami prek HDMI. Podpira ločljivost 1920x1080 in hitrost osveževanja do 165 Hz (odvisno od konzole). Vklopite FreeSync Premium za optimalno izkušnjo, če ga vaša konzola podpira.

Kakšne so bližnjice za funkcije OSD?

Monitor ima gumbe za bližnjice: Bližnjica 1 (svetlost), Bližnjica 2 (način vira), Bližnjica 3 (meni za spremembo načina), Bližnjica 4 (dostop do glavnega menija). Nekatere bližnjice lahko prilagodite v meniju OSD pod 'Dodelitev bližnjic'.

Kako ponastaviti na tovarniške nastavitve?

V meniju OSD se pomaknite do možnosti 'Ponastavi nastavitve' ali 'Ponastavi'. Izberite jo, da obnovite privzete nastavitve. Potrdite dejanje.

Ali je ta monitor združljiv z nosilcem VESA?

Navodila ne omenjajo združljivosti VESA. Noga ni odstranljiva po mehanskih specifikacijah (odstranljiva noga: Ne). Zato tega monitorja ni mogoče namestiti na standardni nosilec VESA.

NAVODILA ZA UPORABO ED322QP ACER

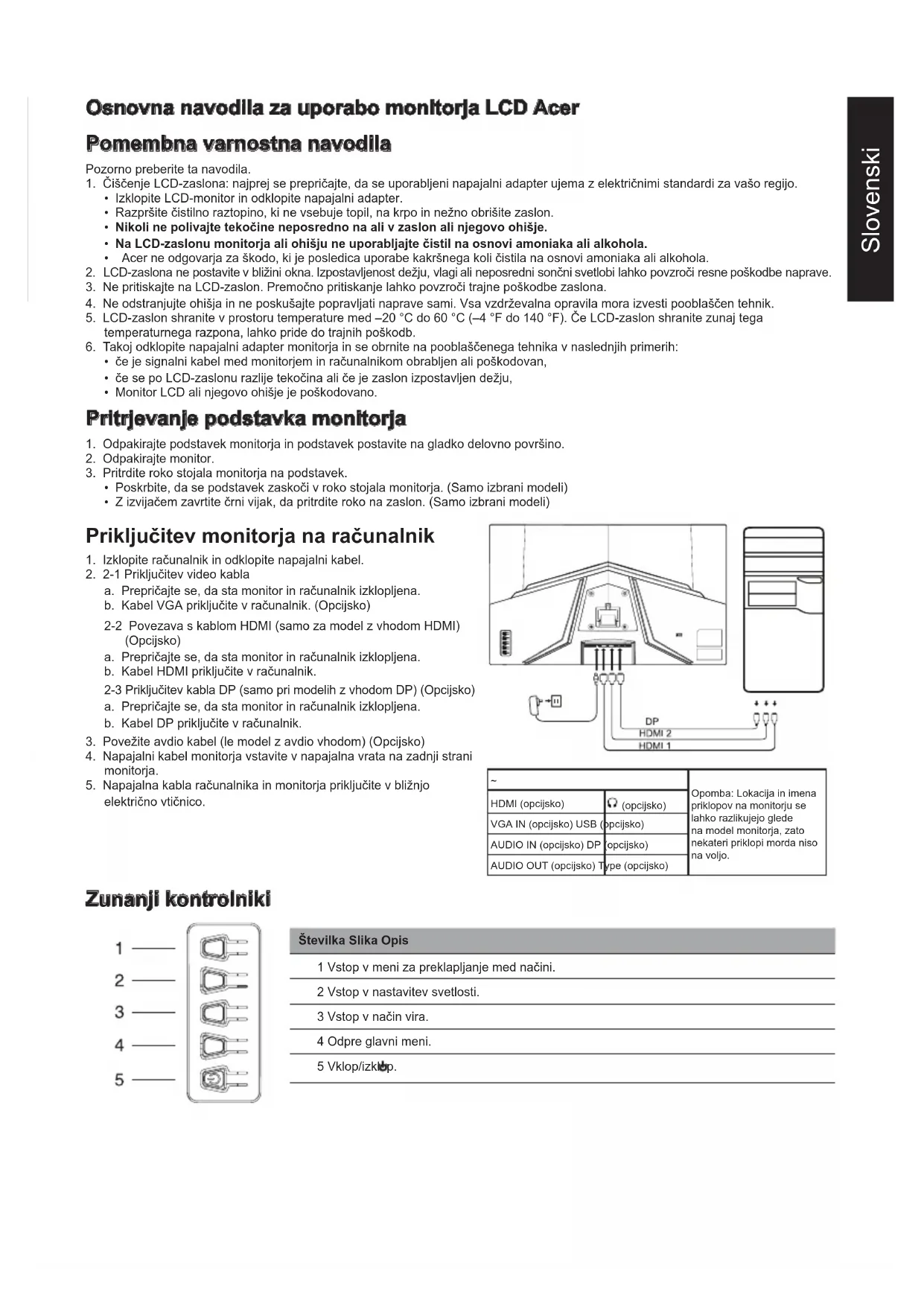

Pomembna varnostna navodila

Pozorno preberite ta navodila.

1. Čiščenje LCD-zaslona: najprej se prepričajte, da se uporabljeni napajalni adapter ujema z električnimi standardi za vašo regijo.

2. Izklopite LCD-monitor in odklopite napajalni adapter.

3. Razpršite čistilno raztopino, ki ne vsebuje topil, na krpo in nežno obrišite zaslon.
4. Nikoli ne polivajte tekočine neposredno na ali v zaslon ali njegovo ohišje.
5. Na LCD-zaslonu monitorja ali ohišju ne uporabljajte čistil na osnovi amoniaka ali alkohola.

6. Acer ne odgovarja za škodo, ki je posledica uporabe kakršnega koli čistila na osnovi amoniaka ali alkohola.

7. LCD-zaslona ne postavite v bližini okna. Izpostavljenost dežju, vlagi ali neposredni sončni svetlobi lahko povzroči resne poškodbe naprave.

8. Ne pritiskajte na LCD-zaslon. Premočno pritiskanje lahko povzroči trajne poškodbe zaslona.
9. Ne odstranjujte ohišja in ne poskušajte popravljati naprave sami. Vsa vzdrževalna opravila mora izvesti pooblaščen tehnik.
10. LCD-zaslon shranite v prostoru temperature med -20 ^ do 60 ^ ( -4 ^ do 140 ^ ). Če LCD-zaslon shranite zunaj tega temperaturnega razpona, lahko pride do trajnih poškodb.

11. Takoj odklopite napajalni adapter monitorja in se obrnite na pooblaščenega tehnika v naslednjih primerih:

12. će je signalni kabel med monitorjem in računalnikom obrabljen ali poškodovan,

13. će se po LCD-zaslonu razlije tekočina ali će je zaslon izpostavljen dežju,
    • Monitor LCD ali njegovo ohišje je poškodovano.

Pritrjevanje podstavka monitorja

1. Odpakirajte podstavek monitorja in podstavek postavite na gladko delovno površino.
2. Odpakirajte monitor.

3. Pritrdite roko stojala monitorja na podstavek.

4. Poskrbite, da se podstavek zaskoči v roko stojala monitorja. (Samo izbrani modeli)

5. Z izvijačem zavrtite črni vijak, da pritrdite roko na zaslon. (Samo izbrani modeli)

Priključitev monitorja na računalnik

1. Izklopite računalnik in odklopite napajalni kabel.
2. 2-1 Priključitev video kabla

2-3 Priključitev kabla DP (samo pri modelih z vhodom DP) (Opcijsko)

1. Povežite avdio kabel (le model z avdio vhodom) (Opcijsko)
2. Napajalni kabel monitorja vstavite v napajalna vrata na zadnji strani monitorja.
3. Napajalna kabla računalnika in monitorja priključite v bližnjo električno vtičnico.

~		Opomba: Lokacija in imena prikloporv na monitorju se lahko razlikujejo glede na model monitorja, zato nekateri priklopi morda niso na voljo.
HDMI (opcijsko)	(opcijsko)
VGA IN (opcijsko) USB (opcijsko)
AUDIO IN (opcijsko) DP (opcijsko)
AUDIO OUT (opcijsko) Type (opcijsko)

Zunanji kontrolniki

1 Vstop v meni za preklapljanje med načini.
2 Vstop v nastavitev svetlosti.
3 Vstop v način vira.
4 Odpre glavni meni.
5 Vklop/izklóp.

Ta oprema je bila preizkušena in se sklada z omejitvami za digitalne naprave razreda B, kot to določa 15. del pravil FCC. Te omejitve so zasnovane za zagotovitev primerne zaščite pred škodljivimi motnjami ob namestitvi opreme v stanovanjskih območjih. Ta oprema proizvaja, uporablja in lahko oddaja radiofrekvenčno energijo in će ni nameščena in uporabljena v skladu z navodili, lahko povzroča motnje v radijski komunikaciji.

Vendar pa ni možno zagotoviti, da pri določeni namestitvi ne bo prišlo do motenj. Če naprava povzroča škodljive motnje sprejemu radijskega ali televizijskega signala, kar se lahko ugotovi z izključitvijo in vključitvijo stikalne naprave, priporočamo uporabniku, da poskuša preprečiti motnje z enim od naslednjih ukrepov:

• Prestavite ali preusmerite anteno sprejemnika.
• Povečajte razdaljo med napravo in sprejemnikom.
• Napravo priključite v vtičnico, ki je priključena na drug tokokrog kot sprejemnik.
• Posvetujte se s prodajalcem ali izkušenim strokovnjakom za radio ali televizijo.

Opomba

Da preprečite poškodbe monitorja, ga ne dvigujte za stojalo.

Opomba: oklopljen kabel

Za vse priključitve na druge računalniške naprave morajo biti uporabljeni oklopljeni kabli, da se zagotovi skladnost s predpisi glede elektromagnetne združljivosti (EMC).

Opomba: zunanje naprave

Na napravo lahko priključite samo odobrene zunanje naprave (vhodne/izhodne naprave, terminale, tiskalnike itd.), ki izpolnjujejo omejitve razreda B. Uporaba neodobrenih zunanjih naprav lahko povzroči motnje v radijskem ali televizijskem sprejemu.

Opomba

Morebitne spremembe ali prilagoditve, ki jih ni izrecno odobril proizvajalec, lahko izničijo uporabnikovo dovoljenje za uporabo izdelka.

Delovni pogoji

Ta naprava je skladna z določili 15. člena pravilnika FCC. Uporaba je dovoljena pod naslednjima pogojema: (1) naprava ne sme povzročati škodljivih motenj in (2) naprava mora biti zmožna sprejeti motnje, ki jih prejme, vključno z motnjami, ki lahko povzročijo neželeno delovanje.

Opomba: Kanadski uporabniki

Ta digitalna naprava razreda B je skladna s specifikacijami kanadskega standarda ICES-003.

Za boljšo skrb za naš planet in njegovo zaščito, ko tega izdelka ne potrebujete več ali ko se izteče njegova življenjska doba, ravnajte v skladu z nacionalnimi zakoni in predpisi o recikliranju odpadnih električnih in elektronskih izdelkov ter izdelek reciklirajte preko lokalnih proizvajalcev z nacionalno priznanimi kompetencami za recikliranje.

Opuščanje odpadne opreme za gospodinjske uporabnike v EU

Ta simbol na izdelku ali njegovi embalaži pomeni, da izdelka ne smete zavreči med druge gospodinjske odpadke. Ob odstranjevanju uporabljenih naprav je vaša odgovornost, da napravo prinesete na zbirno točko za recikliranje uporabljene električne in elektronske opreme. Ločeno zbiranje in recikliranje uporabljenih naprav pomaga ohranjati naravne vire in zagotavlja, da so reciklirane na način, ki varuje zdravje ljudi in okolje. Za več informacij o točkah za recikliranje uporabljenih naprav se obrnite na lokalni mestni urad, službo za odlaganje gospodinjskih odpadkov ali prodajalno, v kateri ste kupili izdelek.

Izjava o skladnosti CE

S tem družba Acer Inc. izjavlja, da je ta monitor LCD v skladu z bistvenimi zahtevami in drugimi ustreznimi določili direktive o elektromagnetni združljivosti 2014/30/EU, direktive o nizki napetosti 2014/35/EU, direktive RoHS 2011/65/EU in direktive 2009/125/ES glede vzpostavljanja okvira za določanje zahtev okolju prijazne zasnove energetskih izdelkov.

Monitor Acer je namenjen za video in vizualni prikaz informacij, pridobljenih z elektronskih naprav.

SPECIFIKACIJE

Zaslon LCD	Upravljalni sistem	Barvni TFT LCD
	Velikost	31,5 palca (80 cm)
	Razdalja med pikami	0,364 mm (V) x 0,364 mm (N)
	Svetlos	300 cd/m2 (običajna)
	Kontrast	4000:1 (običajna)
	Vidni kot	178° (V) 178° (N) (CR=10)
	Odzivni čas	1 ms (VRB)
	Vrsta zaslona	VA
	Vodoravna frekvenca	HDMI 1.4: 31,469 - 158,110 KHzHDMI 2.0: 31,469 - 192,692 KHzDP: 31,469 - 192,692 KHz
	Navpična frekvenca	HDMI 1.4: 48 - 144 HzHDMI 2.0: 48-165 HzDP: 48-165 Hz
Prikazane barve		Barve 16.7M
Frekvenca slikovnih pik		HDMI: 393,092 MHzDP: 393,092 MHz
Največja ločljivost		HDMI1: 1920×1080 pri 144 Hz (HDMI 1.4)HDMI2: 1920×1080 pri 165 Hz (HDMI 2.0)DP: 1920×1080 pri 165 Hz
Plug & Play		VESA DDCCI/DDC2B
Poraba energije (pri 200 nitih)	Vklopljen	31 W (običajno)
	Način mirovanja	0,5 W (običajno)
	Izklopljen	0,3 W (običajno)
Vhodni priključki		DPHDMI × 2
Vhodni videosignal		DPHDMI (samo model z vhodom HDMI) (izbirno)
Zvočnika		2 W x 2 (samo za model z zvočnim vhodom) (izbirno)
Največja velikost zaslona		Vodoravna: 698 mmNavpična: 393 mm
Vir napajanja		VHOD: 100-240 V ~ 50/60 Hz
Okoljski pogoji		Delovna temperatura: od 0 do 40°CTemperatura za shranjevanje: od -20 do 60°CDelovna vlažnost: od 20 do 80 %
Mere		713 (Š) x 512,5 (V) x 198,6 (G) mm
Teža (neto)		5 kg (neto)
Specifikacije mehanizma		Nagib: od -5 do +20°Sukanje: NeNastavitev višine: NeVrtenje: NeSnemljivo podnožje: Ne
Zunanji kontrolniki	Stikalo/tipke	Gumb za vklop/izklopBližnjična tipka 1Bližnjična tipka 2	Bližnjična tipka 3Bližnjična tipka 4
	Funkcije	SvetlosKontrastModra lučkaPoudarjena črnaPrilagodljivega upravljanje kontrastaHDR10Izjemna ostrinaGamaBarvna temperaturaNačiniBarvnega ProstoraSivinski način6-osni odtenek6-osna nasičenostGlasnostUtišajPrekomeren pogoFreeSync Premium	VRBIzjemno nizka zakasnitevHitrost osveževanjaKrižecJezikČasovna omejitev prikaza na zaslonuProzornostZaklepanje menija OSDVhodSamodejni virOblika DPŠiroki načinDodelitev bližnjičnih tipkDDC/CIRaven črne HDMINačin hitrega zagonaInformacijePonastavi vse nastavitve
Specifikacije se lahko razlikujejo glede na model in/ali regijo.
