Produkta veids	LCD monitors
Zīmols	Acer
Modelis	ED322QP
Ekrāna izmērs	31,5 collas (80 cm)
Panela tehnoloģija	VA
Maksimālā izšķirtspēja	1920 x 1080 (Full HD)
Atjaunošanas frekvence	165 Hz (DP/HDMI 2.0)
Atbildes laiks	1 ms (VRB)
Spilgtums	300 cd/m² (tipisks)
Kontrasts	4000:1 (tipisks)
Skata leņķis	178° horizontāli / 178° vertikāli
Attēlotās krāsas	16,7 miljoni
Ieejas savienotāji	2x HDMI, 1x DisplayPort
Iebūvētie skaļruņi	2 x 2 W
Spēļu funkcijas	FreeSync Premium, Īpaši zema latentums, Mērķpunkts
Slīpums	-5° līdz +20°
Enerģijas patēriņš (darbībā)	31 W (tipisks)
Gaidīšanas režīma patēriņš	0,5 W
Barošana	100-240 V ~ 50/60 Hz
Neto svars	5 kg
Izmēri (ar kāju)	713 x 512,5 x 198,6 mm
Standarti	FCC B klase, CE, RoHS
Kopšana un tīrīšana	Izmantot mīkstu drānu ar šķīdinātāju nesaturošu šķīdumu; neizsmidzināt tieši
Drošība	Atvienot pirms tīrīšanas; nepakļaut ūdenim vai lietum

Bieži uzdotie jautājumi - ED322QP ACER

Kā tīrīt Acer ED322QP monitora ekrānu?

Izslēdziet monitoru un atvienojiet barošanas adapteri. Viegli noslaukiet ekrānu ar mīkstu drānu, uz kuras izsmidzināts šķīdinātāju nesaturošs tīrīšanas šķīdums. Nekad neizsmidziniet šķidrumu tieši uz ekrāna vai korpusa. Neizmantojiet tīrīšanas līdzekļus uz amonjaka vai spirta bāzes.

Kādus video kabeļus es varu izmantot ar šo monitoru?

Atkarībā no modeļa varat izmantot VGA, HDMI vai DisplayPort kabeli. Monitoram ED322QP ir divi HDMI ieejas un viens DisplayPort ieeja. VGA kabelis ir arī saderīgs (pēc izvēles). Pirms pievienošanas pārliecinieties, ka monitors un dators ir izslēgti.

Kā noregulēt spilgtumu un kontrastu?

Izmantojiet monitora ārējās pogas. Nospiediet īsceļa pogu 1 (paredzēta spilgtumam), lai pielāgotu spilgtumu. Kontrastam piekļūstiet OSD izvēlnei, izmantojot galvenās izvēlnes pogu, pēc tam dodieties uz spilgtuma/kontrasta iestatījumiem.

Kas ir FreeSync Premium un kā to aktivizēt?

FreeSync Premium ir tehnoloģija, kas sinhronizē monitora atjaunošanas frekvenci ar grafisko karti, lai samazinātu attēla plīsumus un rāvienus. Lai to aktivizētu, dodieties uz OSD izvēlni, sadaļu Spēles, pēc tam ieslēdziet FreeSync Premium. Pārliecinieties, ka jūsu grafiskā karte atbalsta FreeSync.

Kā mainīt ievades avotu (HDMI/DP)?

Nospiediet īsceļa pogu 3 (avota režīms), lai pārslēgtos starp pieejamajiem ievades avotiem. Varat arī piekļūt OSD izvēlnei, izvēlēties 'Ieja' un izvēlēties vēlamo avotu.

Ko darīt, ja monitors neko nerāda?

Vispirms pārbaudiet, vai monitors ir ieslēgts (barošanas indikators). Pārliecinieties, ka videokabelis ir pareizi pievienots un ka dators ir ieslēgts. Mēģiniet mainīt ievades avotu. Ja problēma turpinās, pārbaudiet ar citu kabeli vai citu ierīci. Skatiet lietošanas instrukciju par problēmu novēršanas soļiem.

Vai es varu izmantot šo monitoru ar spēļu konsoli?

Jā, monitors ir saderīgs ar spēļu konsolēm, izmantojot HDMI. Tas atbalsta izšķirtspēju 1920x1080 un atjaunošanas frekvenci līdz 165 Hz (atkarībā no konsoles). Aktivizējiet FreeSync Premium, lai iegūtu optimālu pieredzi, ja jūsu konsole to atbalsta.

Kādi ir īsceļi OSD funkcijām?

Monitoram ir īsceļu pogas: Īsceļš 1 (spilgtums), Īsceļš 2 (avota režīms), Īsceļš 3 (režīma maiņas izvēlne), Īsceļš 4 (piekļuve galvenajai izvēlnei). Dažus īsceļus varat pielāgot OSD izvēlnē sadaļā 'Īsceļu piešķiršana'.

Kā atiestatīt rūpnīcas iestatījumus?

OSD izvēlnē dodieties uz opciju 'Atiestatīt iestatījumus' vai 'Atiestatīt'. Izvēlieties to, lai atjaunotu noklusējuma iestatījumus. Apstipriniet darbību.

Vai šis monitors ir saderīgs ar VESA stiprinājumu?

Instrukcijā nav minēta VESA saderība. Saskaņā ar mehāniskajām specifikācijām kāja nav noņemama (noņemama kāja: Nē). Tāpēc šo monitoru nav iespējams piestiprināt pie standarta VESA rokas.

LIETOŠANAS INSTRUKCIJA ED322QP ACER

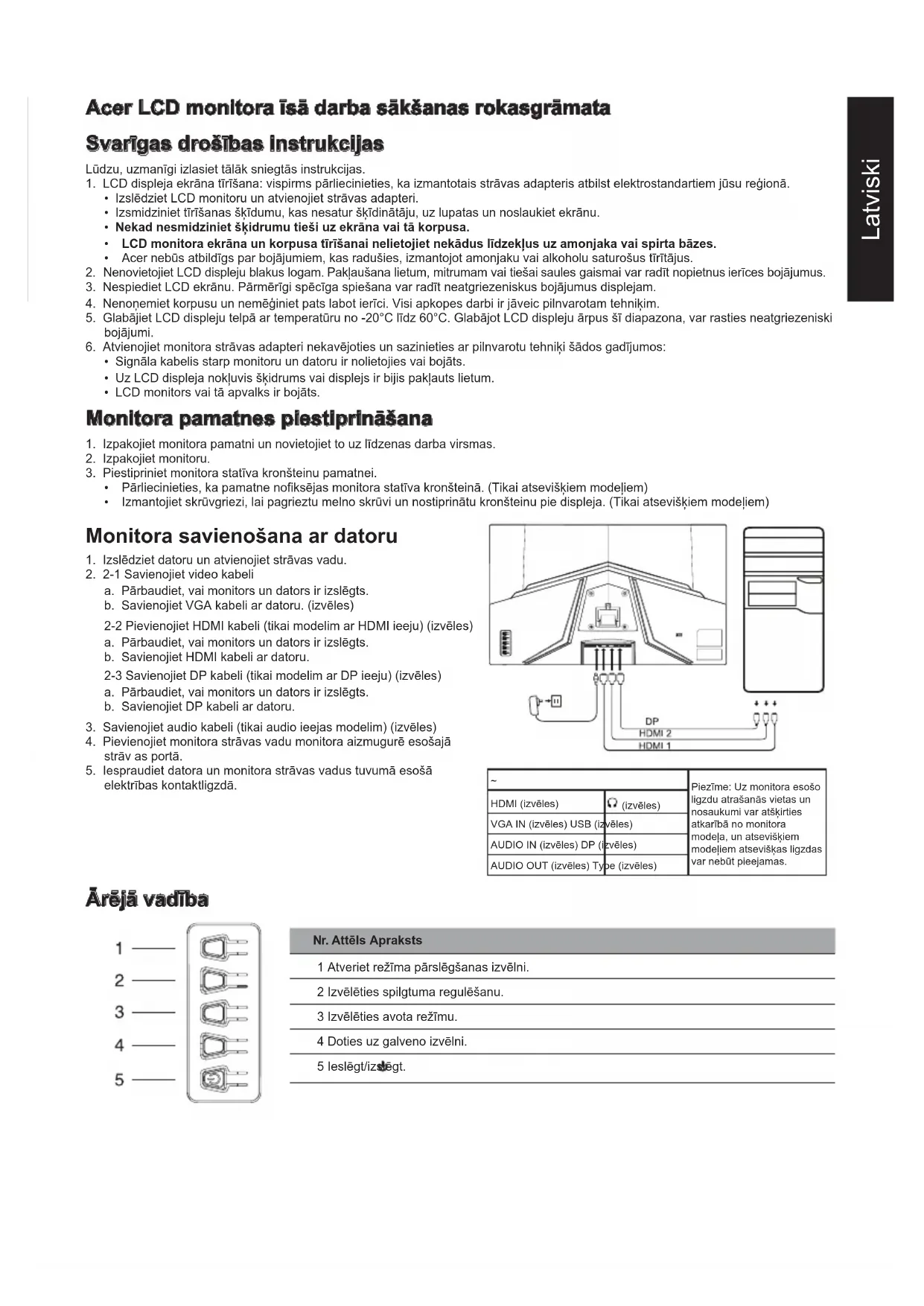

Acer LCD monitora isā darba sākšanas rokasgrāmata

Svarīgas drošības instrukcijas

Lūdzu, uzmanīgi izlasiet tālāk sniegtās instrukcijas.

1. LCD displeja ekrāna tīrīšana: vispirms pārliecinieties, ka izmantotais strāvas adapteris atbilst elektrostandartiem jūsu regionā.

2. Izslēdziet LCD monitoru un atvienojiet strāvas adapteri.

3. Izsmidziniet tīrīšanas škīdumu, kas nesatur škīdinātāju, uz lupatas un noslaukiet ekrānu.
4. Nekad nesmidziniet škidrumu tieši uz ekrāna vai tā korpusa.
5. LCD monitora ekrāna un korpusa tirišanai nelietojiet nekādus līdzekļus uz amonjaka vai spirta bāzes.

6. Acer nebūs atbildīgs par bojājumiem, kas radušies, izmantojot amonjaku vai alkoholu saturošus tīrītājus.

7. Nenovietojiet LCD displeju blakus logam. Pakļaušana lietum, mitrumam vai tiešai saules gaismai var radīt nopietnus ierīces bojājumus.

8. Nespiediet LCD ekrānu. Pārmērīgi spēcīga spiešana var radīt neatgriezeniskus bojājumus displejam.
9. Nenonemiet korpusu un nemēginiet pats labot ierīci. Visi apkopes darbi ir jāveic pilnvarotam tehnikim.
10. Glabājiet LCD displeju telpā ar temperatūru no -20°C līdz 60°C. Glabājot LCD displeju ārpus šī diapazona, var rasties neatgriezeniski bojājumi.
11. Atvienojiet monitora strāvas adapteri nekavējoties un sazinieties ar pilnvarotu tehniki šādos gadījumos:

- Signāla kabelis starp monitoru un datoru ir nolietojies vai bojāts.

- Uz LCD displeja nokluvis škidrums vai displejs ir bijis paklauts lietum.

• LCD monitors vai tā apvalks ir bojāts.

Monitora pamatnes piestiprināšana

1. Izpakojiet monitora pamatni un novietojiet to uz līdzenas darba virsmas.
2. Izpakojiet monitoru.
3. Piestipriniet monitora statīva kronšteinu pamatnei.

- Pärliecinieties, ka pamatne nofiksējas monitora statīva kronšteinā. (Tikai atseviškiem modeliem)

- Izmantojiet skrūvgriezi, lai pagrieztu melno skrūvi un nostiprinātu kronšteinu pie displeja. (Tikai atseviškiem modeliem)

Monitora savienošana ar datoru

1. Izslēdziet datoru un atvienojiet strāvas vadu.
2. 2-1 Savienojiet video kabeli

a. Pārbaudiet, vai monitors un dators ir izslēgts.
b. Savienojiet VGA kabeli ar datoru. (izvēles)

2-2 Pievienojiet HDMI kabeli (tikai modelim ar HDMI ieeju) (izvēles)

a. Pārbaudiet, vai monitors un dators ir izslēgts.
b. Savienojiet HDMI kabeli ar datoru.

2-3 Savienojiet DP kabeli (tikai modelim ar DP ieeju) (izvēles)

a. Pārbaudiet, vai monitors un dators ir izslēgts.
b. Savienojiet DP kabeli ar datoru.

1. Savienojiet audio kabeli (tikai audio ieejas modelim) (izvēles)
2. Pievienojiet monitora strāvas vadu monitora aizmugurē esošajā strāv as portā.
3. lespraudiet datora un monitora strāvas vadus tuvumā esošā elektrības kontaktligzdā.

~		Piezīme: Uz monitora esošo ligzdu atrašanās vietas un nosaukumi var atšķirties atkarībā no monitora modela, un atseviškiem modeļiem atseviškas ligzdas var nebūt pieejamas.
HDMI (izvēles)	Ω (izvēles)
VGA IN (izvēles) USB (izvēles)
AUDIO IN (izvēles) DP (izvēles)
AUDIO OUT (izvēles) Type (izvēles)

Ārējā vadība

1 Atveriet režima pārslēgšanas izvēlni.
2 Izvēlēties spilgtuma regulēšanu.
3 Izvēlēties avota režīmu.
4 Doties uz galveno izvělni.
5 leslēgt/izslēgt.

Regulatīvi un drošības paziņojumi

FCC paziņojums

Šī iekārta ir testēta un atzīta par atbilstošu B klases digitālās ierīces ierobežojumiem saskaņā ar FCC noteikumu 15. sadalu.

Šie ierobežojumi ir noteikti, lai nodrošinātu saprātīgu aizsardzību pret kaitīgiem traucējumiem, ja iekārta ir uzstādīta dzīvojamā zonā.

Šī iekārta rada, izmanto un var izstarot radiofrekvenču energiju, un, ja tā netiek uzstādīta un lietota atbilstoši norādījumiem, var radīt traucējumus radiosakariem.

Tomēr nav garantijas, ka traucējumi netiks radīti konkrētas uzstādīšanas rezultātā. Ja ierīce rada traucējumus radio vai televīzijas uztveršanai (ko var noteikt ar sadaliekārtu), lietotājam ieteicams veikt vienu vai vairākus no minētajiem pasākumiem traucējumu novēršanai:

• Noregulējiet uztvērēja antenas virzienu vai pozīciju.
• Palieliniet attālumu starp ierīci un uztvērēju.
• Savienojiet ierīces barošanas kabeli ar kontaktligzdu, kas neatrodas ħēdē, kurā pieslēgts uztvērējs.
• Vērsieties pēc palīdzības pie pārdevēja vai pieredzējuša radio/TV tehnika.

Piezīme

Lai neradītu bojājumus monitoram, neceliet monitoru, turot aiz statīva.

Piezīme: ekranēts kabelis

Visi savienojumi ar citām ierīcēm jāizveido, izmantojot ekranētus kabelus, lai nodrošinātu atbilstību EMC noteikumiem.

Piezīme: perifērijas ierīces

Ar ierīci drīkst savienot tikai perifērijas ierīces (ievades/izvades ierīces, terminālus, printerus utt.), kas atbilst B klases ierobežojumiem. Izmantojot nesertificētas perifērijas ierīces, iespējami traucējumi radio un televīzijas uztveršanai.

Piezīme

Jebkādas izmaiņas vai pārveidojumi, ko ražotājs nav skaidri apstiprinājis, var anulēt lietotāja tiesības lietot šo izstrādājumu.

Lietošanas apstākli

Šī ierīce atbilst FCC noteikumu 15. dalai. Uz darbību attiecas šie divi nosacījumi: (1) šī ierīce nedrīkst radīt kaitīgus traucējumus, un (2) šai ierīcei ir jāspēj pienemt jebkādi traucējumi, tostarp traucējumi, kas var radīt nevēlamu darbību.

Piezīme: Lietotājiem Kanādā

Šī B klases digitālā ierīce atbilst Kanādas ICES-003 specifikācijām.

Paskaidrojoša piezīme attiecībā uz “Noteikumiem par elektrisko un elektronisko iekārtu atkritumu pārstrādi un likvidēšanu”

Kad lietotājam izstrādājums vairs nav vajadzīgs vai izstrādājums ir nolietots, lai sekmīgāk rūpētos par mūsu planētu un aizsargātu to, lūdzu, ievērojiet valsts likumus un noteikumus par elektrisko un elektronisko iekārtu atkritumiem un nododiet to pārstrādei vietējiem ražotājiem ar valsts atzītu pārstrādes kvalifikāciju.

Atbrīvošanās no iekārtu atkritumiem ES mājsaimniecībās

Šis simbols uz izstrādājuma vai iepakojuma norāda, ka izstrādājumu nedrīkst izmest sadzīves atkritumos. Atbrīvojoties no lietotām ierīcēm, jūs esat atbildīgs par nodošanu savākšanas punktā, lai pārstrādātu lietotas elektriskās un elektroniskās iekārtas. Lietotu ierīču atseviška savākšana un pārstrāde palīdz saglabāt dabas resursus un nodrošina, ka tās tiek pārstrādātas, aizsargājot cilvēku veselību un vidi. Lai uzzinātu vairāk par lietotu ierīču pārstrādes punktiem, lūdzu, sazinieties ar vietējo pilsētas iestādi, sadzīves atkritumu likvidēšanas dienestu vai veikalu, kurā iegādājāties izstrādājumu.

CE paziņojums par atbilstību

Ar šo Acer Inc. paziņo, ka šis LCD monitors atbilst visām būtiskām prasībām un citiem saistošiem noteikumiem, kas minēti EMC direktīvā 2014/30/EU, zemspreguma direktīvā 2014/35/EU, RoHS direktīvā 2011/65/EU un direktīvā 2009/125/EK saistībā ar ekodizaina prasību īstenošanu energotaupīgos produktos.

Acer monitors ir paredzēts, lai attēlotu video un informāciju, kas iegūta no elektroniskām ierīcēm.

SPECIFIKĀCIJA

LCD panelis	Vadošā sistēma	TFT krāsu LCD
	Lielums	Platums: 31,5 collas (80 cm)
	Pikseļi	0,364 mm (H) x 0,364 mm (V)
	Spilgtums	300 cd/m2 (parasti)
	Kontrasts	4000:1 (parasti)
	Skata leņķis	178° (H) 178° (V) (CR=10)
	Reaģēšanas laiks	1 ms (VRB)
	Paneļa tips	VA
	Horizontālā frekvence	HDMI 1.4: 31,469 - 158,110 KHzHDMI 2.0: 31,469 - 192,692 KHzDP: 31,469 - 192,692 KHz
	Vertikālā frekvence	HDMI 1.4: 48 - 144 HzHDMI 2.0: 48 - 165 HzDP: 48 - 165 Hz
Displeja krāsas		16,7 miljoni krāsu
Punktu pulkstenis		HDMI: 393,092 MHzDP: 393,092 MHz
Maksimālā izšķirtspēja		HDMI1: 1920×1080 pie 144 Hz (HDMI 1.4)HDMI2: 1920×1080 pie 165 Hz (HDMI 2.0)DP: 1920×1080 pie 165 Hz
Plug & Play		VESA DDCCI/DDC2B
Enerģijas patēriņš (200 niti)	leslēgtā režīmā	31 W (parasti)
	Miega režīmā	0,5 W (parasti)
	Izslēgtā režīmā	0,3 W (parasti)
Ieejas savienotājs		DPHDMI × 2
Ieejas videosignāls		DPHDMI (tikai HDMI ievades modelim) (izvēles)
Skaļruņi		2 W x 2 (tikai modeliem ar audio ieeju) (izvēles)
Maksimālais ekrāna lielums		Horizontāli: 698 mmVertikāli: 393 mm
Enerģijas avots		IEVADE: 100-240 V~ 50/60 Hz
Vides apsvērumi		Darbības temperatūra: 0-40 °CGlabāšanas temperatūra: -20-60 °CDarbības mitrums: 20-80%
Izmēri		713 (P) x 512,5 (A) x 198,6 (Dz) mm
Svars (neto)		5 kg (neto)
Mehānisma specifikācijas		Sasvēršana: -5°-+20°Pagriešana: NavAugstuma regulēšana: NavGriešana ap asi: NavAtvienojama pamatne: Nav
Ārējās vadīklas	Slēdži/pogas	leslēgšanas poga 3.karstais taustiņš1.karstais taustiņš2.karstais taustiņš
	Funkcijas	Spilgtums VRBKontrasts īpaši zems latentumsZils indikators Atsvaidziniet rādītāja numuruMelnā uzlabošana Mērķešanas punktsACMHDR10 ValodaHDR10 Izcils asums Ekrāna izvēlnes taimautsGamma CaurspīdīgumsKrašu temperatūra ASD bloķešanaRežīmi IevadeKrāstelpa Automātiskā avota noteikšanaPeļēktoņu režīms DP formātsSešu asu nokrāsa Platais režīmsSešu asu piesātinājums Karstā taustiņa uzdevumsSkalums DDC/CIKlusums HDMI melnā līmenisPaātrinājums Ātrā sākuma režīmsFreeSync Premium Informācija Atiestatīt visus iestatījumus
Specifikācijas atšķiras atkarībā no modela un / vai modela.

Acer produktu rokasgrāmatas un citus dokumentus skatiet oficiālā Acer atbalsta vietnē.
