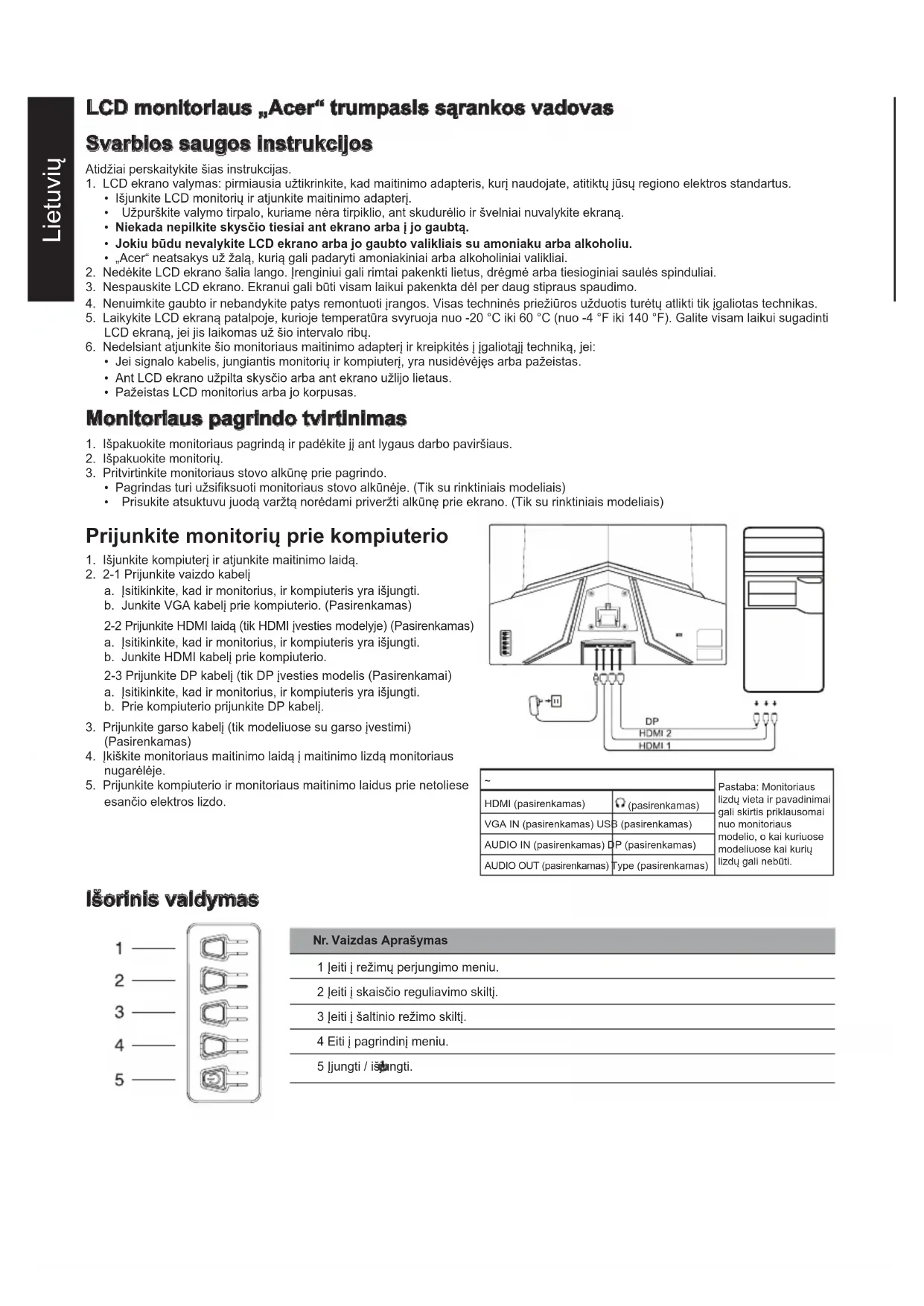

NAUDOJIMO INSTRUKCIJA ED322QP ACER

• Išjunkite LCD monitorių ir atjunkite maitinimo adapterį.

• Užpurškite valymo tirpalo, kuriame nėra tirpiklio, ant skudurėlio ir švelniai nuvalykite ekraną.

• Niekada nepilkite skysčio tiesiai ant ekrano arba į jo gaubtą.

• Jokiu būdu nevalykite LCD ekrano arba jo gaubto valikliais su amoniaku arba alkoholiu.

• „Acer“ neatsakys už žalą, kurią gali padaryti amoniakiniai arba alkoholiniai valikliai.

2. Nedėkite LCD ekrano šalia lango. Įrenginiui gali rimtai pakenkti lietus, drėgmė arba tiesioginiai saulės spinduliai.

3. Nespauskite LCD ekrano. Ekranui gali būti visam laikui pakenkta dėl per daug stipraus spaudimo.

4. Nenuimkite gaubto ir nebandykite patys remontuoti įrangos. Visas techninės priežiūros užduotis turėtų atlikti tik įgaliotas technikas. 5. Laikykite LCD ekraną patalpoje, kurioje temperatūra svyruoja nuo -20 °C iki 60 °C (nuo -4 °F iki 140 °F). Galite visam laikui sugadinti LCD ekraną, jei jis laikomas už šio intervalo ribų.

6. Nedelsiant atjunkite šio monitoriaus maitinimo adapterį ir kreipkitės į įgaliotąjį techniką, jei:

• Jei signalo kabelis, jungiantis monitorių ir kompiuterį, yra nusidėvėjęs arba pažeistas.

• Ant LCD ekrano užpilta skysčio arba ant ekrano užlijo lietaus.

• Pažeistas LCD monitorius arba jo korpusas. Monitoriaus pagrindo tvirtinimas

1. Išpakuokite monitoriaus pagrindą ir padėkite jį ant lygaus darbo paviršiaus.

2. Išpakuokite monitorių.

3. Pritvirtinkite monitoriaus stovo alkūnę prie pagrindo.

• Pagrindas turi užsifiksuoti monitoriaus stovo alkūnėje. (Tik su rinktiniais modeliais)

• Prisukite atsuktuvu juodą varžtą norėdami priveržti alkūnę prie ekrano. (Tik su rinktiniais modeliais) Prijunkite monitorių prie kompiuterio

1. Išjunkite kompiuterį ir atjunkite maitinimo laidą.

2. 2-1 Prijunkite vaizdo kabelį

a. Įsitikinkite, kad ir monitorius, ir kompiuteris yra išjungti. b. Junkite VGA kabelį prie kompiuterio. (Pasirenkamas) 2-2 Prijunkite HDMI laidą (tik HDMI įvesties modelyje) (Pasirenkamas) a. Įsitikinkite, kad ir monitorius, ir kompiuteris yra išjungti. b. Junkite HDMI kabelį prie kompiuterio. 2-3 Prijunkite DP kabelį (tik DP įvesties modelis (Pasirenkamai) a. Įsitikinkite, kad ir monitorius, ir kompiuteris yra išjungti. b. Prie kompiuterio prijunkite DP kabelį.

3. Prijunkite garso kabelį (tik modeliuose su garso įvestimi)

4. Įkiškite monitoriaus maitinimo laidą į maitinimo lizdą monitoriaus

5. Prijunkite kompiuterio ir monitoriaus maitinimo laidus prie netoliese

esančio elektros lizdo.

Pastaba: Monitoriaus lizdų vieta ir pavadinimai gali skirtis priklausomai nuo monitoriaus modelio, o kai kuriuose modeliuose kai kurių lizdų gali nebūti. HDMI (pasirenkamas) (pasirenkamas) VGA IN (pasirenkamas) USB (pasirenkamas) AUDIO IN (pasirenkamas) DP (pasirenkamas) AUDIO OUT (pasirenkamas) Type (pasirenkamas) Išorinis valdymas Nr. Vaizdas Aprašymas 1 Įeiti į režimų perjungimo meniu. 2 Įeiti į skaisčio reguliavimo skiltį. 3 Įeiti į šaltinio režimo skiltį. 4 Eiti į pagrindinį meniu. 5 Įjungti / išjungti.Lietuvių Reglamentinės ir saugos nuostatos FCC nuostata Ši įranga buvo išbandyta, kas leido nustatyti, kad pagal FCC taisyklių 15 dalį ji atitinka B klasės skaitmeninio įrenginio ribines vertes. Šie apribojimai sukurti siekiant užtikrinti priimtiną apsaugą nuo žalingų trikdžių, kai įranga sumontuojama gyvenamojoje vietoje. Ši įranga kuria, naudoja ir gali skleisti energiją radijo dažniais, o jei ji nėra sumontuota ir naudojama pagal instrukcijas, gali trukdyti radijo ryšio komunikacijoms. Visgi nėra garantijos, kad trukdžių nebus konkrečiu montavimo atveju. Jei įrenginys trukdo radijo ir televizijos perdavimui (tai galima nustatyti perjungimo įtaisu), rekomenduojama, kad naudotojas imtųsi vieno arba kelių iš šių veiksmų norėdamas trukdžius pašalinti:

• Iš naujo nustatykite imtuvo antenos kryptį arba padėtį.

• Padidinkite atstumą tarp įrenginio ir imtuvo.

• Prijunkite įrenginio maitinimo adapterį prie maitinimo lizdo, veikiančio su kita grandine, nei yra prijungtas imtuvas.

• Jei reikia pagalbos, kreipkitės į mažmeninį prekybininką arba patyrusį radijo / televizijos prietaisų meistrą. Pastaba Kad nesugadintumėte monitoriaus, nekelkite jo už stovo. Pastaba: ekranuotas kabelis Visi sujungimai su kitais kompiuteriniais įrenginiais turi būti atliekami ekranuotais kabeliais, atitinkančiais EMC reglamentus. Pastaba: periferiniai prietaisai Prie įrenginio reikia jungti tik sertifikuotus periferinius prietaisus (įvesties / išvesties įrenginius, terminalus, spausdintuvus ir t. t.), kurie atitinka B klasės ribas. Jei naudojami nesertifikuoti periferiniai prietaisai, jie gali trukdyti radijo ir televizijos transliacijai. Pastaba Dėl pakeitimų ar modifikacijų, atliktų neturint specialaus gamintojo leidimo, naudotojas gali netekti teisės naudoti šį įrenginį. Veikimo aplinkos sąlygos Šis įrenginys atitinka FCC taisyklių 15 dalį. Naudojimui taikomos šios dvi sąlygos: (1) šis įrenginys neturi kelti kenksmingų trikdžių ir (2) šis įrenginys turi galėti priimti bet kokius gautus trikdžius, įskaitant trikdžius, kurie gali sąlygoti nepageidautiną veikimą. Pastaba: naudotojams Kanadoje Šis B klasės skaitmeninis įrenginys atitinka Kanados ICES-003 specifikacijas. Remarque à I'intention des utilisateurs canadiens Cet appareil numrique de la classe B est conforme à la norme NMB-003 du Canada Aiškinamoji pastaba apie „Nereikalingų elektros ir elektronikos prietaisų perdirbimo ir utilizavimo valdymo reglamentus“ Kad geriau pasirūpintume ir apsaugotume savo planetą, kai daugiau nebereikia šio įrenginio arba pasibaigus įrenginio tarnavimo laikui, vadovaukitės nacionaliniais įstatymais ir reglamentais apie nereikalingų elektros ir elektronikos prietaisų perdirbimą ir atiduokite perdirbti vietiniams gamintojams pagal valstybėje pripažintus perdirbimo reikalavimus. Nereikalingos ES buitinių naudotojų įrangos išmetimas Šis simbolis ant įrenginio arba ant jo pakuotės nurodo, kad jo negalima išmesti su kitomis buitinėmis atliekomis. Kai naudoti įrenginiai išmetami, jūsų atsakomybė yra juos atnešti į surinkimo punktą, kuriame perdirbama naudota elektros ir elektronikos įranga. Atskirai surenkant ir perdirbant panaudotus įrenginius, kai jie išmetami, padedama išsaugoti gamtinius turtus ir užtikrinama, kad jie būtų perdirbti tokiu būdu, kokiu apsaugoma žmogaus sveikata ir aplinka. Jei reikia daugiau informacijos apie naudotų įrenginių perdirbimo punktus, kreipkitės į vietinę miesto instituciją, buitinių atliekų utilizavimo tarnybą arba parduotuvę, kurioje įsigijote prietaisą. CE atitikties deklaracija „Acer Inc.“ pareiškia, kad šis LCD monitorius atitinka EMC direktyvos 2014/30/ES, Žemos įtampos įrenginių direktyvos 2014/35/ES, RoHS direktyvos 2011/65/ES ir Direktyvos 2009/125/EB būtinuosius reikalavimus ir kitas susijusias nuostatas dėl su energija susijusių gaminių ekologinio projektavimo reikalavimų sistemos sukūrimo. Monitorius „Acer“ skirtas vaizdo įrašų bei iš elektroninių įrenginių ir prietaisų gautos vaizdinės informacijos rodymui.Lietuvių TECHNINIAI DUOMENYS LCD plokštė Valdymo sistema TFT spalvinis LCD Dydis 31,5 col. pločio (80 cm) Vaizdo taškų dydis 0,364 mm (H) x 0,364 mm (V) Ryškumas 300 cd/m

(įprastas) Kontrastas 4000:1 (įprastas) Regimasis kampas 178° (H) 178° (V) (CR=10) Atsako trukmė 1 ms (VRB) Plokštės tipas

Energijos sąnaudos (esant 200 nitų) Įjungimo režimu 31 W (įprastos) Miego režimu 0,5 W (įprastos) Išjungimo režimu 0,3 W (įprastos) Įvesties jungtis

HDMI × 2 Vaizdo signalų įvesties lizdas

HDMI (tik HDMI įvesties modelio) (pasirenkamai) Garsiakalbiai 2 W x 2 (tik garso įvesties modelis) (pasirenkamai) Didžiausias ekrano dydis Horizontaliai: 698 mm Vertikaliai: 393 mm Maitinimo šaltinis ĮVESTIS: 100–240 V ~ 50 / 60 Hz Aplinkos sąlygos Naudojimo temperatūra: 0–40° C Saugojimo temperatūra: -20–60° C Naudojimo drėgmė: 20–80 % Matmenys 713 (P) x 512,5 (A) x 198,6 (S) mm Svoris (bendrasis) 5 kg (grynasis) Mechanizmų techniniai duomenys Pakreipimas: nuo -5° iki +20° Pasukimas: nėra Aukščio reguliavimas: nėra Sukimosi ašis: nėra Atkabinamas kojos stovas: nėra Išoriniai valdikliai Jungikliai / mygtukai Maitinimo mygtukas Spartusis klavišas 1 Spartusis klavišas 2 Spartusis klavišas 3 Spartusis klavišas 4 Funkcijos Ryškumas Kontrastas Mėlyna šviesa Juodos spavos akcentavimas ACM HDR10 Ypatingas ryškumas Gama Spalvinė temperature Režimai Spalvų Erdvei Pilkumo tonų režimas 6 ašių atspalviai 6 ašių spalvinis sodrumas Garsumas Nutildyti Greitinimas FreeSync Premium VRB Itin maža gaištis Atnaujinimo dažnis Taikymo taškas Kalba Ekrano rodinio skirtasis laikas Skaidrumas OSD užraktas Įvestis Automatinis šaltinis DP formatas Platusis režimas Sparčiojo klavišo priskyrimas DDC/CI HDMI juodų atspalvių lygis Greitojo paleidimo režimas Informacija Atstatyti visus nustatymus Specikacijos priklauso nuo modelio ir (arba) regiono. „Acer“ gaminio vadovus ir kitus dokumentus rasite oficialioje „Acer“ palaikymo svetainėje.Latviski Acer LCD monitora īsā darba sākšanas rokasgrāmata Svarīgas drošības instrukcijas Lūdzu, uzmanīgi izlasiet tālāk sniegtās instrukcijas. 1. LCD displeja ekrāna tīrīšana: vispirms pārliecinieties, ka izmantotais strāvas adapteris atbilst elektrostandartiem jūsu reģionā.
