ED322QP - Näyttö ACER - Ilmainen käyttöohje ja opas

Tuotetyyppi	LCD-näyttö
Merkki	Acer
Malli	ED322QP
Näytön koko	31,5 tuumaa (80 cm)
Paneelin tekniikka	VA
Maksimiresoluutio	1920 x 1080 (Full HD)
Virkistystaajuus	165 Hz (DP/HDMI 2.0)
Vasteaika	1 ms (VRB)
Kirkkaus	300 cd/m² (tyypillinen)
Kontrasti	4000:1 (tyypillinen)
Katselukulma	178° vaakasuora / 178° pystysuora
Näytetyt värit	16,7 miljoonaa
Tuloliitännät	2x HDMI, 1x DisplayPort
Sisäiset kaiuttimet	2 x 2 W
Peliominaisuudet	FreeSync Premium, Erittäin pieni viive, Tähtäinpiste
Kallistus	-5° - +20°
Virrankulutus (päällä)	31 W (tyypillinen)
Virrankulutus (valmiustila)	0,5 W
Virtalähde	100-240 V ~ 50/60 Hz
Nettopaino	5 kg
Mitat (jalan kanssa)	713 x 512,5 x 198,6 mm
Standardit	FCC luokka B, CE, RoHS
Huolto ja puhdistus	Käytä pehmeää liinaa ja liuotinvapaata puhdistusainetta; älä suihkuta suoraan
Turvallisuus	Irrota pistoke ennen puhdistusta; Älä altista vedelle tai sateelle

Usein kysytyt kysymykset - ED322QP ACER

Kuinka puhdistaa Acer ED322QP -monitorin näyttö?

Sammuta näyttö ja irrota virtalähde. Pyyhi näyttö varovasti pehmeällä liinalla, jolle on suihkutettu liuotinvapaata puhdistusainetta. Älä koskaan suihkuta nestettä suoraan näytölle tai koteloon. Älä käytä ammoniakki- tai alkoholipohjaisia puhdistusaineita.

Mitä videokaapeleita voin käyttää tämän monitorin kanssa?

Voit käyttää VGA-, HDMI- tai DisplayPort-kaapelia mallista riippuen. ED322QP-monitorissa on kaksi HDMI-tuloa ja yksi DisplayPort-tulo. VGA-kaapeli on myös yhteensopiva (valinnainen). Varmista, että monitori ja tietokone ovat sammutettuina ennen kytkemistä.

Kuinka säätää kirkkautta ja kontrastia?

Käytä monitorin ulkoisia painikkeita. Paina Pikavalinta 1 -painiketta (omistettu kirkkaudelle) säätääksesi kirkkautta. Kontrastia varten siirry OSD-valikkoon päävalikkopainikkeen kautta ja navigoi kirkkaus/kontrasti -asetuksiin.

Mikä on FreeSync Premium ja miten se aktivoidaan?

FreeSync Premium on tekniikka, joka synkronoi monitorin virkistystaajuuden näytönohjaimen kanssa vähentääkseen kuvan repeytymistä ja nykimistä. Ota se käyttöön siirtymällä OSD-valikkoon, Gaming-osioon ja aktivoimalla FreeSync Premium. Varmista, että näytönohjain tukee FreeSyncia.

Kuinka vaihtaa tulolähdettä (HDMI/DP)?

Paina Pikavalinta 3 -painiketta (lähdetila) vaihtaaksesi käytettävissä olevien tulojen välillä. Voit myös siirtyä OSD-valikkoon, valita 'Tulo' ja valita haluamasi lähteen.

Mitä tehdä, jos monitori ei näytä mitään?

Tarkista ensin, että monitori on päällä (virtamerkkivalo). Varmista, että videokaapeli on kunnolla kiinni ja että tietokone on päällä. Kokeile vaihtaa tulolähdettä. Jos ongelma jatkuu, testaa toisella kaapelilla tai laitteella. Katso vianmääritysohjeita käyttöoppaasta.

Voinko käyttää tätä monitoria pelikonsolin kanssa?

Kyllä, monitori on yhteensopiva pelikonsolien kanssa HDMI:n kautta. Se tukee resoluutiota 1920x1080 ja virkistystaajuutta jopa 165 Hz (konsolista riippuen). Ota FreeSync Premium käyttöön optimaalisen kokemuksen saavuttamiseksi, jos konsoli tukee sitä.

Mitkä ovat pikavalinnat OSD-toiminnoille?

Monitorissa on pikavalintapainikkeet: Pikavalinta 1 (kirkkaus), Pikavalinta 2 (lähdetila), Pikavalinta 3 (tilanvaihtovalikko), Pikavalinta 4 (päävalikkoon pääsy). Voit mukauttaa joitain pikavalintoja OSD-valikossa kohdassa 'Pikavalintojen määritys'.

Kuinka palauttaa tehdasasetukset?

Siirry OSD-valikossa kohtaan 'Asetusten palautus' tai 'Palauta'. Valitse se palauttaaksesi oletusasetukset. Vahvista toiminto.

Onko tämä monitori yhteensopiva VESA-kiinnikkeen kanssa?

Käyttöoppaassa ei mainita VESA-yhteensopivuutta. Jalka ei ole irrotettava mekaanisten tietojen mukaan (irrotettava jalka: Ei). Tämän monitorin asentaminen tavalliseen VESA-varteen ei siis ole mahdollista.

KÄYTTÖOHJE ED322QP ACER

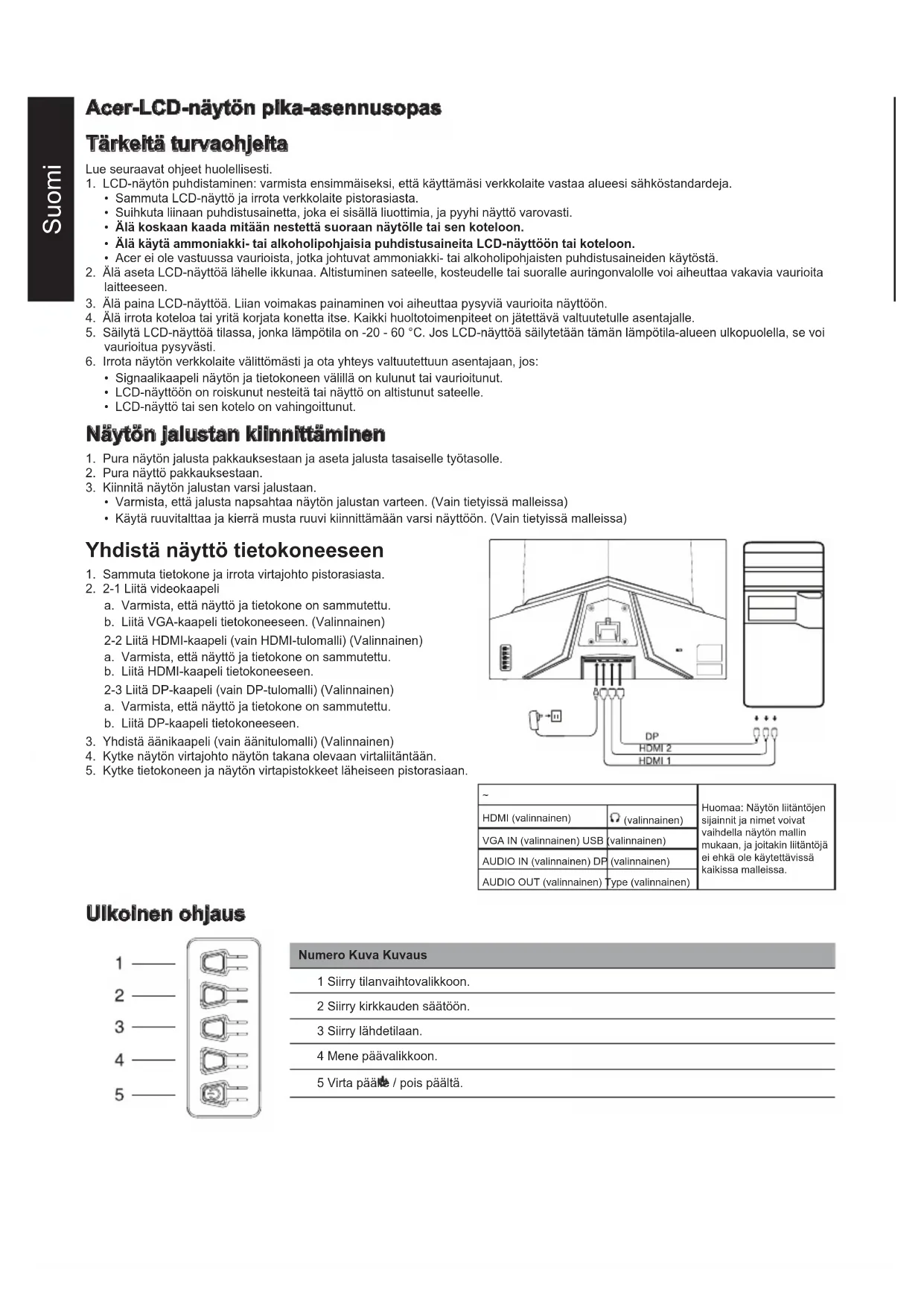

Acer-LCD-näytön plka-asennusopas

Tärkeitä turvaohjelta

Lue seuraavat ohjeet huolellisesti.

1. LCD-näytön puhdistaminen: varmista ensimmäiseksi, että käyttämäsi verkkolaite vastaa alueesi sähköstandardeja.

2. Sammuta LCD-näyttö ja irrota verkkolaite pistorasiasta.

3. Suihkuta liinaan puhdistusainetta, joka ei sisällä liuottimia, ja pyyhi näyttö varovasti.
4. Älä koskaan kaada mitään nestettä suoraan näytölle tai sen koteloon.
5. Älä käytä ammoniakki- tai alkoholipohjaisia puhdistusaineita LCD-näyttöön tai koteloon.

6. Acer ei ole vastuussa vaurioista, jotka johtuvat ammoniakki- tai alkoholipohjaisten puhdistusaineiden käytöstä.

7. Älä aseta LCD-näyttöä lähelle ikkunaa. Altistuminen sateelle, kosteudelle tai suoralle auringonvalolle voi aiheuttaa vakavia vaurioita laitteeseen.

8. Älä paina LCD-näyttöä. Liian voimakas painaminen voi aiheuttaa pysyviä vaurioita näyttöön.

9. Älä irrota koteloa tai yritä korjata konetta itse. Kaikki huoltotoimenpiteet on jätettävä valtuutetulle asentajalle.
10. Säilytä LCD-näyttöä tilassa, jonka lämpötila on -20 - 60 °C. Jos LCD-näyttöä säilytetään tämän lämpötila-alueen ulkopuolella, se voi vaurioitua pysyvästi.

11. Irrota näytön verkkolaite välittömästi ja ota yhteys valtuutettuun asentajaan, jos:

12. Signaalikaapeli näytön ja tietokoneen välillä on kulunut tai vaurioitunut.

13. LCD-näyttöön on roiskunut nesteitä tai näyttö on altistunut sateelle.
14. LCD-näyttö tai sen kotelo on vahingoittunut.

Näytön jalustan klinnittäminen

1. Pura näytön jalusta pakkauksestaan ja aseta jalusta tasaiselle työtasolle.
2. Pura näyttö pakkauksestaan.

3. Kiinnitä näytön jalustan varsi jalustaan.

4. Varmista, että jalusta napsahtaa näytön jalustan varteen. (Vain tietyissä malleissa)

5. Käytä ruuvitaltaa ja kierrä musta ruuvi kiinnittämään varsi näyttöön. (Vain tietyissä malleissa)

Yhdistä näyttö tietokoneeseen

1. Sammuta tietokone ja irrota virtajohto pistorasiasta.
2. 2-1 Liitä videokaapeli

a. Varmista, että näyttö ja tietokone on sammutettu.
b. Liitä VGA-kaapeli tietokoneeseen. (Valinnainen)

2-2 Liitä HDMI-kaapeli (vain HDMI-tulomalli) (Valinnainen)

a. Varmista, että näyttö ja tietokone on sammutettu.
b. Liitä HDMI-kaapeli tietokoneeseen.

2-3 Liitä DP-kaapeli (vain DP-tulomalli) (Valinnainen)

a. Varmista, että näyttö ja tietokone on sammutettu.
b. Liitä DP-kaapeli tietokoneeseen.

1. Yhdistä äänikaapeli (vain äänitulomalli) (Valinnainen)
2. Kytke näytön virtajohto näytön takana olevaan virtaliitäntään.
3. Kytke tietokoneen ja näytön virtapistokkeet läheiseen pistorasiaan.

~		Huomaa: Näytön liitäntöjensijainnit ja nimet voivatvaihdella näytön mallinmukaan, ja joitakin liitäntöjäei ehkä ole käytettävissäkaikissa malleissa.
HDMI (valinnainen)	Ω (valinnainen)
VGA IN (valinnainen) USB	(valinnainen)
AUDIO IN (valinnainen) DP	(valinnainen)
AUDIO OUT (valinnainen)	Type (valinnainen)

Ulkolnen ohjaus

Numero Kuva Kuvaus

1 Siirry tilanvaihtovalikkoon.
2 Siirry kirkkauden säätöön.
3 Siirry lähdetilaan.
4 Mene päävalikkoon.
5 Virta pääne / pois päältä.

Sääntely- ja turvallisuuslausunnot

FCC-lausunto

Tämä laite on testattu, ja sen on todettu olevan FCC:n sääntöjen 15. osassa luokan B digitaalisille laitteille asetettujen rajojen puitteissa. Nämä rajat on suunniteltu tarjoamaan kohtuullinen suoja haitallisilta häiriöiltä, kun laite asennetaan asuinalueelle. Laite tuottaa, käyttää ja saattaa säteillä radiotaajuista energiaa, ja jos sitä ei asenneta ja käytetä ohjeiden mukaisesti, se saattaa aiheuttaa häiriöitä radioviestintään.

Ei voida kuitenkaan taata, että häiriöitä ei esiintyisi jossakin tietyssä asennuksessa. Jos laite aiheuttaa häiriöitä radio- tai televisiolähetyksiin (mikä voidaan määrittää kytkinlaitteiden avulla), suositellaan, että käyttäjä yrittää häirön korjaamista yhdellä tai useammalla seuraavista toimenpiteistä:

• Säädä uudelleen vastaanottoantennin suuntaa tai asentoa.
• Lisää laitteen ja vastaanottimen välistä etäisyyttä.
• Liitä laite pistorasiaan, joka on kytketty eri virtapiiriin kuin vastaanotin.
• Pyydä apua jälleenmyyjältä tai kokeneelta radio- ja televisiotekniikkaan erikoistuneelta asentajalta.

Huomaa

Älä nosta näyttöä jalustasta, jotta vältät näytön vaurioitumisen.

Huomaa: suojattu kaapeli

Kaikki liitännät muihin tietokonelaitteisiin on tehtävä suojatuilla kaapeleilla, jotta EMC-asetuksen vaatimukset täyttyvät.

Huomaa: oheislaitteet

Laitteeseen saa kytkeä vain sertifioituja oheislaitteita (I/O-laitteet, päätteet, tulostimet jne.), jotka täyttävät luokan B rajat. Sertifioimattomien oheislaitteiden käyttö saattaa aiheuttaa häiriöitä radio- ja televisiovastaanotolle.

Huomaa

Muutokset tai muunnelmat, joita valmistaja ei ole nimenomaisesti hyväksynyt, voivat mitätöidä käyttäjän oikeuden käyttää tätä tuotetta.

Käyttöolosuhteet

Tämä laite on FCC:n sääntöjen osan 15 mukainen. Käyttö on seuraavien ehtojen alaista: (1) tämä laite ei saa aiheuttaa haitallista häiriötä ja (2) tämän laitteen on pystyttävä vastaanottamaan kaikki häiriö, myös laitteen toimintaa mahdollisesti haittaava häiriö.

Huomaa: Kanadassa asuvat käyttäjät

Tämä luokan B digitaalinen laite on Kanadan ICES-003-säädöksen mukainen.

Selittävä huomautus "Sähkö- ja elektroniikkalaiteromun kierrätystä ja hävittämistä koskeviin määräyksiin"

Jotta voisimme paremmin huolehtia planeetastamme ja suojella sitä, noudata sähkö- ja elektroniikkalaiteromun kierrätystä koskevia kansallisia lakeja ja asetuksia, kun et enää tarvitse tätä tuotetta tai tuotteen käyttöikä on päättynyt. Kierrätä tuote paikallisten valmistajien kautta kansallisesti hyväksyttyyyn kierrätyslaitokseen.

Käytöstä poistettujen laitteiden hävittäminen EU:n alueella

Tämä symboli tuotteessa tai sen pakkauksessa kertoo, että tuotetta ei saa hävittää kotitalousjätteen joukossa. Hävitettäessä käytettyjä laitteita on sinun vastuullasi viedä ne keräyspisteeseen, joka kierrättää käytetyt sähkö- ja elektroniikkalaitteet. Käytettyjen laitteiden erillinen kerääminen ja kierrätys hävittämishetkellä auttaa säästämään luonnonvaroja, ja varmistaa, että ne kierrätetään tavalla, joka suojelee ihmisten terveyttä ja ympäristöä. Lisätietoa käytettyjen laitteiden kierrätyspisteistä saat paikallisilta viranomaisilta, jätehuoltolaitokselta tai liikkeestä, josta ostit tuotteen.

CE-vaatimustenmukaisuusvakuutus

Acer Inc. vakuuttaa täten, että tämä LCD-näyttö on seuraavien direktiivien oleellisten vaatimusten ja muiden ehtojen mukainen: EMC-direktiivi 2014/30/EU, pienjännitedirektiivi 2014/35/EU, RoHS-direktiivi 2011/65/EU ja direktiivi 2009/125/EY energiaan liittyvien tuotteiden ekologiselle suunnittelulle asetettavien vaatimusten puitteista.

Acer-näyttö on tarkoitettu videoiden sekä elektroniikkalaitteista saatujen tietojen visuaaliseen näyttämiseen.

TEKNISET TIEDOT

LCD-paneeli	Ohjausjärjestelmä	TFT-värinestekidenäyttö
	Koko	31,5" L (80 cm)
	Pikseliväli	0,364 mm (V) x 0,364 mm (P)
	Kirkkaus	300 cd/m2 (tyypillinen)
	Kontrasti	4000:1 (tyypillinen)
	Katselukulma	178° (V) 178° (P) (CR=10)
	Vasteaika	1 ms (VRB)
	Paneelityyppi	VA
	Vaakataajuus	HDMI 1.4: 31,469 - 158,110 KHzHDMI 2.0: 31,469 - 192,692 KHzDP: 31,469 - 192,692 KHz
	Pystytaajuus	HDMI 1.4: 48 - 144 HzHDMI 2.0: 48 - 165 HzDP: 48 - 165 Hz
Näyttövärit		16,7 milj. väriä
Pistekellotaajuus		HDMI: 393,092 MHzDP: 393,092 MHz
Enimmäistarkkuus		HDMI1: 1920×1080 @ 144 Hz (HDMI1.4)HDMI2: 1920×1080 @ 165 Hz (HDMI2.0)DP: 1920×1080 @ 165 Hz
Plug & Play		VESA DDCCI/DDC2B
Virrankulutus (200 nitiä)	Päällä	31 W (tyypillinen)
	Lepotila	0,5 W (tyypillinen)
	Pois	0,3 W (tyypillinen)
Tuloliitäntä		DPHDMI × 2
Videotulosignaali		DPHDMI (vain HDMI-tulomalli) (valinnainen)
Kaiuttimet		2 W × 2 (vain äänitulomalli) (valinnainen)
Näyttöruudun enimmäiskoko		Vaakasuora: 698 mmPystysuora: 393 mm
Virtalähde		TULO: 100–240 V ~ 50/60 Hz
Ympäristötekijät		Käyttölämpötila: 0 – 40 °CVarastointilämpötila: -20 – 60 °CIlmankosteus: 20 – 80 %
Mitat		713 (P) x 512,5 (K) x 198,6 (S) mm
Paino (netto)		5 kg (netto)
Mekanismin tiedot		Kallistus: -5°–+20°Kierto: EiKorkeuden säätö: EiNivelöinti: EiIrrotettava jalusta: Ei
Ulkoiset ohjauslaitteet	Vaihto/painikkeet	Virtapainike Pikanäppäin 3Pikanäppäin 1 Pikanäppäin 2
	Toiminnot	Kirkkaus VRBKontrasti Ultra-matala latenssiSinisen taso Virkist.taaj.numMustan vahvistus TähtäyspisteACM KieliHDR10 AikakatkaisuSuperterävyys LäpinäkyvyysGamma Lukitse OSDVärin lämpöisyys TuloTilat Autom. lähdeVäriavaruus DP-muotoHarmaasävytila Laajakuva6-aksel. sävy Pikanäppäinmääritys6-aksel. satur. DDC/CIÄänenvoim. HDMI-mustan tasoMykistä Pika-aloitustilaYlivaihde InformaatioFreeSync Premium Nollaa kaikki asetuks.
Tekniset tiedot saattavat vaihdella mallin ja/tai alueen mukaan.

Acerin tuotteiden käyttöoppaita ja muita asiakirjoja on saatavilla Acerin virallisella tukisivustolla.
