РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ ED322QP ACER

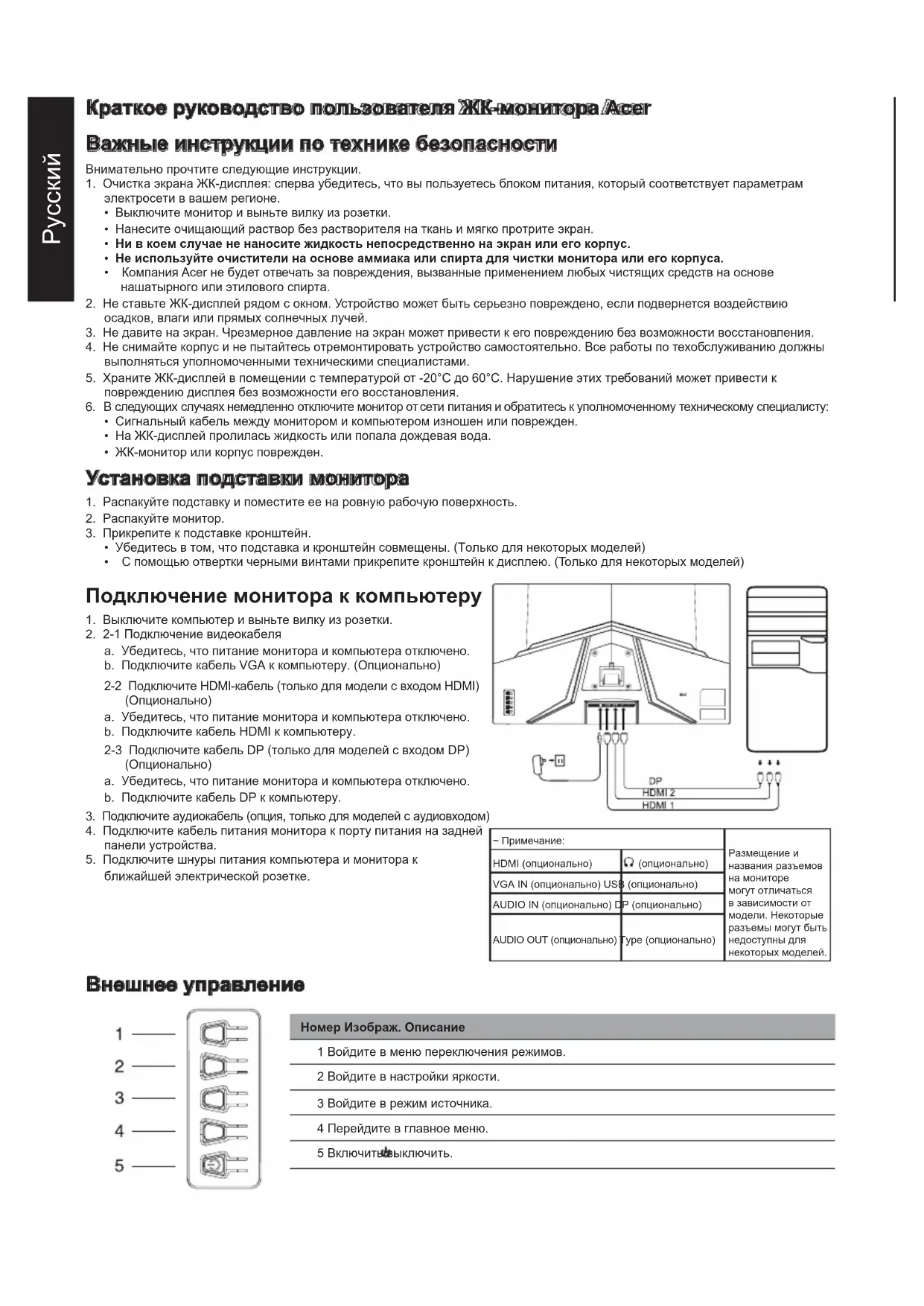

Краткое руководство пользователя ЖК-монитора Асет

Важные инструкции по технике безопасности

Внимательно прочтите следующие инструкции.

1. Очистка экрана ЖК-дисплея: сперва убедитесь, что вы пользуетесь блоком питания, который соответствует параметрам электросети в вашем регионе.

2. Выключите монитор и выньте вилку из розетки.

3. Нанесите очищающий раствор без растворителя на ткань и мягко протрите экран.
4. Ни в коем случае не наносите жидкость непосредственно на экран или его корпус.
5. Не используйте очистители на основе аммиака или спирта для чистки монитора или его корпуса.

6. Компания Асег не будет отвечать за повреждения, вызванные применением любых чистящих средств на основе нашатырного или этилового спирта.

7. Не ставьте ЖК-дисплей рядом с окном. Устройство может быть серьезно повреждено, если подвернется воздействию осадков, влаги или прямых солнечных лучей.

8. Не давите на экран. Чрезмерное давление на экран может привести к его повреждению без возможности восстановления.
9. Не снимайте корпус и не пытайтесь отремонтировать устройство самостоятельно. Все работы по техобслуживанию должны выполняться уполномоченными техническими специалистами.
10. Храните ЖК-дисплей в помещении с температурой от -20°C до 60°C. Нарушение этих требований может привести к повреждению дисплея без возможности его восстановления.
11. В следующих случаях немедленно отключите монитор от сети питания и обратитесь к уполномоченному техническому специалисту: • Сигнальный кабель между монитором и компьютером изношен или поврежден.

- На ЖК-дисплей пролилась жидкость или попала дождевая вода.

• ЖК-монитор или корпус поврежден.

Установка подставки монитора

1. Распакуйте подставку и поместите ее на ровную рабочую поверхность.
2. Распакуйте монитор.
3. Прикрепите к подставке кронштейн.

• Убедитесь в том, что подставка и кронштейн совмещены. (Только для некоторых моделей)

• С помощью отвертки черными винтами прикрепите кронштейн к дисплею. (Только для некоторых моделей)

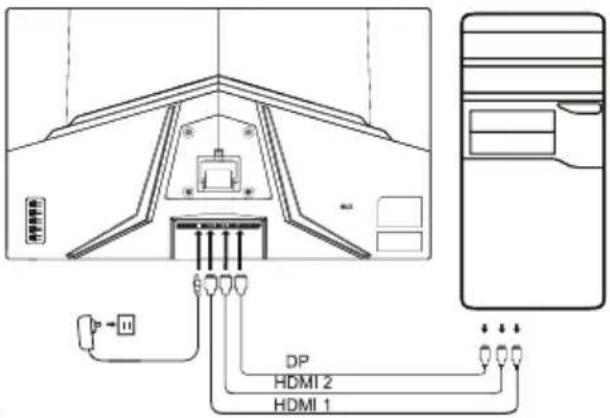

Подключение монитора к компьютеру

1. Выключите компьютер и выньте вилку из розетки.
2. 2-1 Подключение видеокабеля

а. Убедитесь, что питание монитора и компьютера отключено.
b. Подключите кабель VGA к компьютеру. (Опционально)

2-2 Подключите HDMI-кабель (только для модели с входом HDMI) (Опционально)

а. Убедитесь, что питание монитора и компьютера отключено.
b. Подключите кабель HDMI к компьютеру.

2-3 Подключите кабель DP (только для моделей с входом DP) (Опционально)

а. Убедитесь, что питание монитора и компьютера отключено.
b. Подключите кабель DP к компьютеру.

1. Подключите аудиокабель (опция, только для моделей с аудиовходом)
2. Подключите кабель питания монитора к порту питания на задней панели устройства.
3. Подключите шнуры питания компьютера и монитора к ближайшей электрической розетке.

DP HDMI 2 HDMI 1

~ Примечание:		Размещение и названия разъемов на мониторе могут отличаться в зависимости от модели. Некоторые разъемы могут быть недоступны для некоторых моделей.
HDMI (опционально)	Ω (опционально)
VGA IN (опционально) USB	(опционально)
AUDIO IN (опционально) DP	(опционально)
AUDIO OUT (опционально)	Туре (опционально)

Внешнее управление

Номер Изображ. Описание

1 Войдите в меню переключения режимов.
2 Войдите в настройки яркости.
3 Войдите в режим источника.
4 Перейдите в главное меню.
5 Включить выключить.

Заявления о соответствии нормативам и технике безопасности

Заявление о соответствии требованиям Федерального агентства по связи (FCC).

Данное оборудование прошло испытания и признано соответствующим ограничениям для цифровых устройств класса В в соответствии с Частью 15 Правил FCC. Эти ограничения призваны обеспечить разумную защиту от вредоносных помех при установке оборудования в жилой зоне. Оборудование генерирует, использует и способно излучать радиочастотную энергию, и в случае нарушения инструкций по установке и эксплуатации может создавать помехи для радиосвязи.

Однако нет гарантии, что помехи не возникнут в каких-либо конкретных случаях установки. Если устройство все же создает помех для приема теле- или радиосигнала (что можно определить по переключателю), для устранения помех рекомендуется принять следующие меры:

• Отрегулируйте направление или положение антенны приемника.
• Увеличьте расстояние между устройством и приемником.
• Подключите устройство к другому источнику питания, а не тому, к которому подключен приемник.
• Обратитесь за помощью к своему продавцу или опытному специалисту по радиотехнике или ТВ.

Примечание

Во избежание повреждения монитора не поднимайте его за кронштейн.

Примечание. Экранированный кабель

Все подключения к другим компьютерным устройствам должны выполняться с помощью экранированных кабелей с целью защиты от электромагнитных помех.

Примечание. Периферийные устройства

К устройству можно подключать только сертифицированные периферийные устройства (устройства ввода/вывода, оконечные устройства, принтеры и пр.), которые соответствуют ограничениям класса. Использование несертифицированных периферийных устройств может привести к помехам для приема теле- и радиосигналов.

Примечание

Любые изменения и модификации, не одобренные в явном виде производителем, могут привести к аннулированию права на использование этого изделия.

Условия эксплуатации

Данное устройство соответствует требованиям части 15 правил FCC. Эксплуатация допускается при соблюдении следующих двух условий: (1) устройство не создает вредоносных помех; (2) устройство должно быть способным принимать любые помехи, включая те, которые могут привести к нежелательным операциям.

Примечание: Для пользователей в Канаде

Данное цифровое устройство относится к классу В и соответствует спецификациям ICES-003 Канады.

Пояснение к «Положениям об организации переработки и утилизации электрических и электронных изделий»

Если пользователю больше не требуется данное устройство, или подошел конец срока его службы, соблюдайте государственные нормативы и положения относительно переработки электрических и электронных отходов. Отдавайте их на переработку через местных производителей, обладающих возможностями переработки согласно требованиям государственного законодательства. Так вы заботитесь о своей планете и защищаете ее.

Утилизация оборудования для домашних пользователей в ЕС

Этот символ на изделии или упаковке указывает на то, что изделие не должно утилизироваться вместе с другими бытовыми отходами. При утилизации использованных устройств вы должны отнести их в пункт сбора электрического и электронного оборудования для утилизации. Отдельный сбор и утилизация использованных устройств помогают сохранять природные ресурсы и перерабатывать отходы безвредным для здоровья и окружающей среды способом. Для получения дополнительной информации о пунктах переработки использованных устройств обратитесь в муниципалитет, службу утилизации бытовых отходов или в магазин, где вы приобрели устройство.

Декларация соответствия СЕ

Настоящим компания Acer Inc., заявляет, что данный ЖК-монитор соответствует основным требованиям и другим соответствующим положениям Директивы по электромагнитной совместимости 2014/30/EU, Директивы по низковольтному оборудованию 2014/35/ EU, Директивы об ограничении использования некоторых вредных веществ в электрическом и электронном оборудовании 2011/65/EU и Директивы 2009/125/EC относительно создания основы для установки требований к экодизайну энергосберегающего продукта.

Монитор Acer предназначен для воспроизведения видео и визуального отображения данных с электронных устройств.

Спецификации

ЖК-панель	Управляющее устройство	Цветной TFT ЖК-дисплей
	Размер	Ширина 80 см
	Шаг пикселя	0,364 мм (гор.) x 0,364 мм (верт.)
	Яркость	300 кд/м^2 (стандартно)
	Контрастность	4000 кд/м1 (стандартно)
	Угол обзора	178^ (гор.) 178^ (верт.) (CR=10)
	Время отклика	1 мс (VRB)
	Тип панели	VA
	Частота по горизонтали	HDMI 1.4: 31,469 - 158,110 кГцHDMI 2.0: 31,469 - 192,692 кГцDP: 31,469 - 192,692 кГц
	Частота по вертикали	HDMI 1.4: 48 - 144 ГцHDMI 2.0: 48 - 165 ГцDP: 48 - 165 Гц
Цвета отображения		16,7 млн цветов
Синхросигнал для воспроизведения изображений на растровом дисплее		HDMI: 393,092 МГцDP: 393,092 МГц
Максимальное разрешение		HDMI1: 1920 × 1080 при 144 Гц (HDMI 1.4)HDMI2: 1920 × 1080 при 165 Гц (HDMI 2.0)DP: 1920 × 1080 при 165 Гц
Plug & Play		VESA DDCCI/DDC2B
Потребляемая мощность (при яркости 200 нитов)	Во включенном состоянии	31 Вт (стандартно)
	Спящий режим	0,5 Вт (стандартно)
	В выключенном состоянии	0,3 Вт (стандартно)
Входной разъем		DPHDMI ×2
Входной видеосигнал		DPHDMI (только модель с HDMI-входом) (приобретается отдельно)
Динамики		2 Вт x 2 (только для модели с аудиовходом) (опционально)
Максимальный размер экрана		По горизонтали: 698 ммПо вертикали: 393 мм
Источник питания		ВХОД: 100-240 В - 50/60 Гц
Внешние условия		Рабочая температура: От 0^ до 40^ CTемпература хранения: От -20^ до 60^ CPабочая влажность: От 20% до 80%
Габариты		713 (Ш) x 512,5 (В) x 198,6 (Г) мм
Вес (нетто)		5 кг (нетто)
Спецификации механизмов		Угол наклона: От -5^ до +20^ Угол поворота: НетРегулировка по высоте: НетВращение: НетСъемная подставка: Нет
Внешние элементы управления	Переключатели/кнопки	Кнопка питания Горячая клавиша 3Горячая клавиша 1 Горячая клавиша 4Горячая клавиша 2
	Функции	Яркость VRBКонтрастность Сверхнизкая задержкаСиний свет Зн. частоты обн.Усиление черного Целевая точкаACM ЯзыкHDR10 Вр. отобр. МенюВысокая резкость ПрозрачностьГамма Блокировка менюЦвет.темп. ВходРежимы АвтоисточникЦветовая схема Формат DPРеж.градац.сер. Широкоэк.реж.6 цветов Горячие клавишиНасыщ. 6 цветов DDC/СІГромкость Ур. черного HDMIЗвук выкл. Реж. быст. зап.Время отклика ИнформацияFreeSync Premium Сброс всех настроек
Технические характеристики зависят от модели и/или региона.
