ED322QP - Monitor ACER - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Monitor LCD
Marca	Acer
Modello	ED322QP
Dimensioni schermo	31,5 pollici (80 cm)
Tecnologia pannello	VA
Risoluzione massima	1920 x 1080 (Full HD)
Frequenza di aggiornamento	165 Hz (DP/HDMI 2.0)
Tempo di risposta	1 ms (VRB)
Luminosità	300 cd/m² (tipico)
Contrasto	4000:1 (tipico)
Angolo di visione	178° orizzontale / 178° verticale
Colori visualizzati	16,7 milioni
Connettori di ingresso	2x HDMI, 1x DisplayPort
Altoparlanti integrati	2 x 2 W
Funzioni gaming	FreeSync Premium, Latenza ultra-bassa, Punto di mira
Inclinazione	-5° a +20°
Consumo elettrico (acceso)	31 W (tipico)
Consumo in standby	0,5 W
Alimentazione	100-240 V ~ 50/60 Hz
Peso netto	5 kg
Dimensioni (con base)	713 x 512,5 x 198,6 mm
Norme	FCC Classe B, CE, RoHS
Manutenzione e pulizia	Utilizzare un panno morbido con soluzione senza solventi; non spruzzare direttamente
Sicurezza	Scollegare prima della pulizia; non esporre ad acqua o pioggia

Domande frequenti - ED322QP ACER

Come pulire lo schermo del monitor Acer ED322QP?

Spegnere il monitor e scollegare l'adattatore di alimentazione. Asciugare delicatamente lo schermo con un panno morbido sul quale avete spruzzato una soluzione detergente priva di solventi. Non spruzzare mai liquido direttamente sullo schermo o sull'alloggiamento. Non utilizzare detergenti a base di ammoniaca o alcol.

Quali cavi video posso utilizzare con questo monitor?

È possibile utilizzare un cavo VGA, HDMI o DisplayPort a seconda dei modelli. Il monitor ED322QP dispone di due ingressi HDMI e un ingresso DisplayPort. Il cavo VGA è anche compatibile (opzionale). Assicurarsi che il monitor e il computer siano spenti prima di collegare.

Come regolare luminosità e contrasto?

Utilizzare i pulsanti esterni del monitor. Premere il pulsante Scelta rapida 1 (dedicato alla luminosità) per regolare la luminosità. Per il contrasto, accedere al menu OSD tramite il pulsante Menu principale, quindi navigare fino alle impostazioni di luminosità/contrasto.

Che cos'è FreeSync Premium e come attivarlo?

FreeSync Premium è una tecnologia che sincronizza la frequenza di aggiornamento del monitor con la scheda grafica per ridurre lo screen tearing e gli scatti. Per attivarlo, vai al menu OSD, sezione Gaming, quindi attiva FreeSync Premium. Assicurati che la tua scheda grafica supporti FreeSync.

Come cambiare la sorgente di ingresso (HDMI/DP)?

Premere il pulsante Scelta rapida 3 (modalità sorgente) per passare da un ingresso all'altro. È inoltre possibile accedere al menu OSD, selezionare 'Ingresso' e scegliere la sorgente desiderata.

Cosa fare se il monitor non visualizza nulla?

Verificare innanzitutto che il monitor sia acceso (spia di alimentazione). Assicurarsi che il cavo video sia collegato correttamente e che il computer sia acceso. Provare a cambiare la sorgente di ingresso. Se il problema persiste, testare con un altro cavo o un altro dispositivo. Consultare il manuale per le fasi di risoluzione dei problemi.

Posso utilizzare questo monitor con una console da gioco?

Sì, il monitor è compatibile con le console da gioco tramite HDMI. Supporta una risoluzione 1920x1080 e una frequenza di aggiornamento fino a 165 Hz (a seconda della console). Attivare FreeSync Premium per un'esperienza ottimale se la console lo supporta.

Quali sono le scorciatoie per le funzioni OSD?

Il monitor dispone di pulsanti di scelta rapida: Scelta rapida 1 (luminosità), Scelta rapida 2 (modalità sorgente), Scelta rapida 3 (menu cambio modalità), Scelta rapida 4 (accesso al menu principale). È possibile personalizzare alcune scorciatoie nel menu OSD sotto 'Assegnazione scorciatoie'.

Come ripristinare le impostazioni di fabbrica?

Nel menu OSD, navigare fino all'opzione 'Ripristina impostazioni' o 'Reset'. Selezionarla per ripristinare i parametri predefiniti. Confermare l'azione.

Questo monitor è compatibile con il supporto VESA?

Il manuale non menziona la compatibilità VESA. Il piede non è rimovibile secondo le specifiche meccaniche (piede rimovibile: No). Non è quindi possibile montare questo monitor su un braccio VESA standard.

MANUALE UTENTE ED322QP ACER

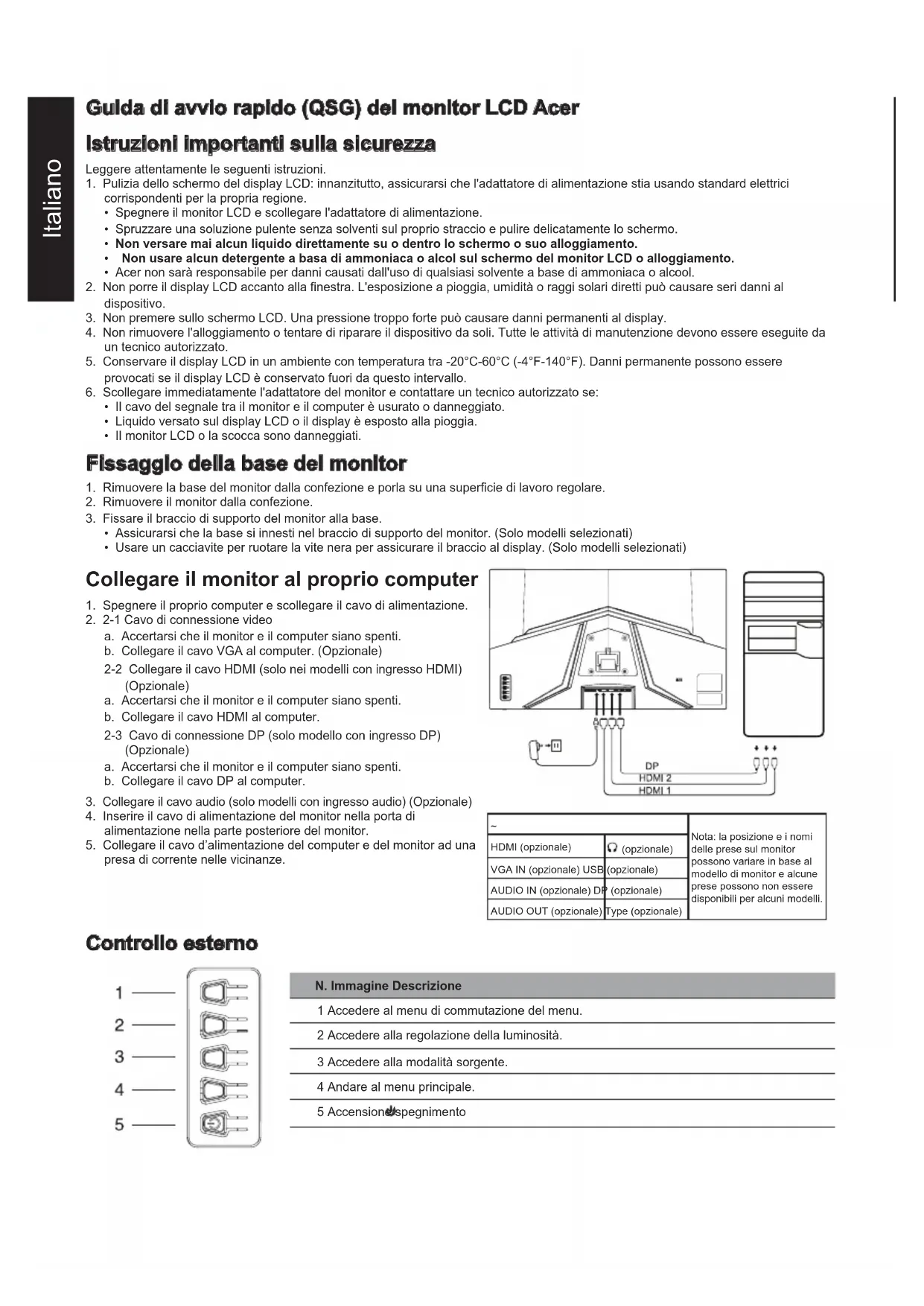

Gulda di avvio rapido (QSG) del monitor LCD Acer

Istruzioni importanti sulla sicurezza

Leggere attentamente le seguenti istruzioni.

1. Pulizia dello schermo del display LCD: innanzitutto, assicurarsi che l'adattatore di alimentazione stia usando standard elettrici corrispondenti per la propria regione.

2. Spegnere il monitor LCD e scollegare l'adattatore di alimentazione.

3. Spruzzare una soluzione pulente senza solventi sul proprio straccio e pulire delicatamente lo schermo.
4. Non versare mai alcun liquido direttamente su o dentro lo schermo o suo alloggiamento.
   • Non usare alcun detergente a basa di ammoniaca o alcol sul schermo del monitor LCD o alloggiamento.

5. Acer non sarà responsabile per danni causati dall'uso di qualsiasi solvente a base di ammoniaca o alcool.

6. Non porre il display LCD accanto alla finestra. L'esposizione a pioggia, umidità o raggi solari diretti può causare seri danni al dispositivo.

7. Non premere sullo schermo LCD. Una pressione troppo forte può causare danni permanenti al display.

8. Non rimuovere l'alloggiamento o tentare di riparare il dispositivo da soli. Tutte le attività di manutenzione devono essere eseguite da un tecnico autorizzato.
9. Conservare il display LCD in un ambiente con temperatura tra -20°C-60°C (-4°F-140°F). Danni permanente possono essere provocati se il display LCD è conservato fuori da questo intervallo.
10. Scollegare immediatamente l'adattatore del monitor e contattare un tecnico autorizzato se:

- Il cavo del segnale tra il monitor e il computer è usurato o danneggiato.

- Liquido versato sul display LCD o il display è esposto alla pioggia.

• Il monitor LCD o la scocca sono danneggiati.

Fissaggio della base del monitor

1. Rimuovere la base del monitor dalla confezione e porla su una superficie di lavoro regolare.
2. Rimuovere il monitor dalla confezione.
3. Fissare il braccio di supporto del monitor alla base.

• Assicurarsi che la base si innesti nel braccio di supporto del monitor. (Solo modelli selezionati)

- Usare un cacciavite per ruotare la vite nera per assicurare il braccio al display. (Solo modelli selezionati)

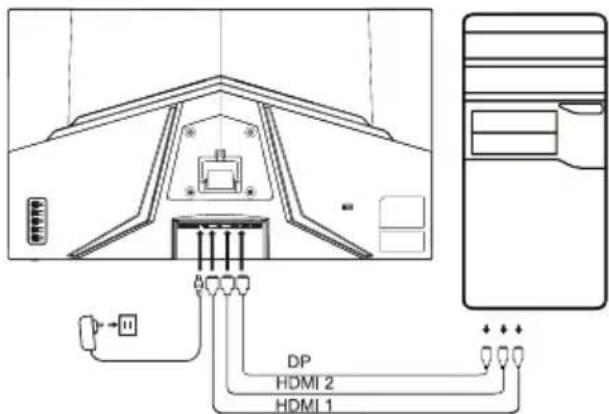

Collegare il monitor al proprio computer

1. Spegnere il proprio computer e scollegare il cavo di alimentazione.
2. 2-1 Cavo di connessione video

a. Accertarsi che il monitor e il computer siano spenti.

b. Collegare il cavo VGA al computer. (Opzionale)

2-2 Collegare il cavo HDMI (solo nei modelli con ingresso HDMI) (Opzionale)

a. Accertarsi che il monitor e il computer siano spenti.
b. Collegare il cavo HDMI al computer.

2-3 Cavo di connessione DP (solo modello con ingresso DP) (Opzionale)

a. Accertarsi che il monitor e il computer siano spenti.
b. Collegare il cavo DP al computer.

1. Collegare il cavo audio (solo modelli con ingresso audio) (Opzionale)
2. Inserire il cavo di alimentazione del monitor nella porta di alimentazione nella parte posteriore del monitor.
3. Collegare il cavo d'alimentazione del computer e del monitor ad una presa di corrente nelle vicinanze.

~		Nota: la posizione e i nomi delle prese sul monitor possono variare in base al modello di monitor e alcune prese possono non essere disponibili per alcuni modelli.
HDMI (opzionale)	( opzionale)
VGA IN (opzionale) USB	( opzionale)
AUDIO IN (opzionale) DP	( opzionale)
AUDIO OUT (opzionale)	Type (opzionale)

Controllo esterno

N. Immagine Descrizione

1 Accedere al menu di commutazione del menu.
2 Accedere alla regolazione della luminosità.
3 Accedere alla modalità sorgente.
4 Andare al menu principale.
5 Accensione spegnimento

Dichiarazioni normative e di sicurezza.

Dichiarazione FCC

Questo dispositivo è stato testato e considerato conforme ai limiti per dispositivi digitali di Classe B, secondo la Parte 15 dei Regolamenti FCC. Questi limiti sono ritenuti fornire una protezione ragionevole contro l'interferenza nociva quando il dispositivo è installato in un'area residenziale. Questo dispositivo genera, usa e può irradiare energia di radiofrequenza, e se non installato e usato in conformità con queste istruzioni, può causare interferenza alle comunicazioni radio.

Tuttavia, non c'è alcuna garanzia che l'interferenza non si verifichi in un impianto specifico. Se il dispositivo causa interferenza alla ricezione radio o televisiva (che può essere determinata da un commutatore), si raccomanda che l'utente prenda una o più delle seguenti misure per eliminare l'interferenza:

• Regolare nuovamente la direzione o posizione dell'antenna del ricevitore.
• Aumentare la distanza tra il dispositivo e il ricevitore.
• Collegare l'alimentazione del dispositivo a una presa elettrica diversa dal circuito a cui è collegato il ricevitore.
• Contattare il proprio rivenditore o tecnico radio/TV esperto per assistenza.

Nota

Per prevenire danni al monitor, non sollevare il monitor usando il supporto.

Nota: cavo schermato

Tutte le connessioni ad altri dispositivi di computo devono essere effettuate attraverso cavi schermati per conformità alle normative EMC.

Nota: periferiche

Solo periferiche certificate (dispositivi ingresso/uscita, terminali, stampanti ecc.) che soddisfano i limiti di Classe B devono essere collegate al dispositivo. L'uso di periferiche non certificate può causare interferenza alla ricezione radio e televisiva.

Nota

Qualsiasi variazione o modifica non espressamente approvata dal costruttore potrebbe invalidare l'autorità dell'utente a utilizzare questo dispositivo.

Condizioni di funzionamento

Questo dispositivo è conforme alla Parte 15 delle Normative FCC. L'utilizzo è soggetto alle seguenti due condizioni: (1) questo dispositivo può non causare interferenza nociva e (2) questo dispositivo deve essere in grado di accettare qualsiasi interferenza ricevuta, incluso interferenza che può causare funzionamento indesiderato.

Nota: Utenti canadesi

Questo dispositivo digitale di Classe B è conforme alle specifiche ICES-003 canadesi.

Nota esplicativa su "Regolamenti sulla gestione di smaltimento e riciclaggio di prodotti elettronici ed elettrici di scarto"

Per una migliore cura e protezione del nostro pianeta, quando l'utente non ha più bisogno di questo prodotto o la fine della vita del prodotto, conformarsi alle leggi e regolamenti nazionali sullo smaltimento di rifiuti elettrici ed elettronici, e riciclare attraverso i produttori locali con qualifiche di riciclo riconosciute a livello nazionale.

Abbandono di dispositivo usato per utenti domestici UE

Questo simbolo sul prodotto o sulla sua confezione indica che il prodotto non deve essere smaltito con altri rifiuti domestici. Quando si smaltiscono dispositivi usati, è propria responsabilità portarli a un punto di raccolta che ricicla dispositivi elettrici ed elettronici usati. La raccolta differenziata e il riciclo di dispositivi usati al momento dello smaltimento aiuta a conservare le risorse naturali e assicurare che siano riciclati in un modo che protegge la salute umana e l'ambiente. Per maggiori informazioni in merito ai punti di riciclo per dispositivi usati, contattare il proprio ufficio cittadino locale, servizio di smaltimento di rifiuti domestici o il negozio dove si è acquistato il prodotto.

Dichiarazione di conformità CE

Con il presente documento, Acer Inc., dichiara che questo monitor LCD è conforme ai requisiti essenziali e ad altre normative pertinenti della Direttiva EMC 2014/30/UE, alla Direttiva sulla bassa tensione 2014/35/UE e alla Direttiva RoHS 2011/65/UE e alla Direttiva 2009/125/CE con riferimento all'istituzione di un quadro per l'elaborazione di specifiche per la progettazione ecocompatibile dei prodotti connessi al consumo energetico.

Il monitor Acer è destinato alla visualizzazione video e visiva di informazioni ottenute da dispositivi elettronici.

SPECIFICHE

Pannello LCD	Sistema di trasmissione	LCD a colori TFT
	Dimensioni	31,5" L (80 cm)
	Passo del pixel	0,364 mm (O) x 0,364 mm (V)
	Luminosità	300 cd/m2 (Tipico)
	Contrasto	4000:1 (Tipico)
	Angolo di visualizzazione	178° (O) 178° (V) (CR=10)
	Tempo di risposta	1 ms (VRB)
	Tipo di pannello	VA
	Frequenza orizzontale	HDMI 1.4: 31,469 - 158,110 KHzHDMI 2.0: 31,469 - 192,692 KHzDP: 31,469 - 192,692 KHz
	Frequenza verticale	HDMI 1.4: 48 - 144 HzHDMI 2.0: 48 - 165 HzDP: 48 - 165 Hz
Colori del display		16,7M colori
Dot Clock		HDMI: 393,092 MHzDP: 393,092 MHz
Risoluzione massima		HDMI1: 1920×1080 @ 144 Hz (HDMI 1.4)HDMI2: 1920×1080 @ 165 Hz (HDMI 2.0)DP: 1920×1080 @ 165 Hz
Plug & Play		VESA DDCCI/DDC2B
Consumo energetico (a 200 nits)	Modalità on	31 W (Tipico)
	Modalità sospensione	0,5 W (Tipico)
	Modalità off	0,3 W (Tipico)
Connettore di ingresso		DPHDMI × 2
Segnale video in ingresso		DPHDMI (solo nei modelli con ingresso HDMI) (Opzionale)
Altoparlanti		2 W x 2 (solo nei modelli con ingresso audio) (Opzionale)
Dimensione massima dello schermo		Orizzontale: 698 mmVerticale: 393 mm
Fonte di alimentazione		INPUT: 100-240 V~ 50/60 Hz
Considerazioni ambientali		Temperatura operativa: Da 0° a 40 °CTemperatura di stoccaggio: Da -20° a 60 °CUmidità operativa: Da 20% a 80%
Dimensioni		713 (L) x 512,5 (A) x 198,6 (P) mm
Peso (N. W.)		5 kg (netto)
Specifiche meccaniche		Inclinazione: Da -5° a +20°Rotazione: NoRegolazione dell'altezza: NoPerno: NoPiedistallo scollegabile: No
Controlli esterni	Switch/Pulsanti	Pulsante di alimentazione Tasto 3Tasto 1 Tasto 4Tasto 2
	Funzioni	Luminosità VRBContrasto Latenza ultra bassaLuce blu Num freq aggiornPotenz. nero Punto di miraACM LinguaHDR10 Intervallo OSDNitidezza alta TrasparenzaGamma Blocco OSDTemp. Colore InputModalità Sorgente autoSpazio colore Formato DPScala di grigi Schermo interoTonal. 6 assi Assegnazione tastiSatur. 6 assi DDC/CIVolume Liv nero HDMIMute Mod Avvio rapidoOver Drive InformazioniFreeSync Premium Ripristina tutto
Le specifiche variano a seconda della regione e/o del modello.

Snelstartglds Acer Icd-monitor

Viale delle Industrie 1/A, 20020 Arese (MI), Italy

Tel: [phone], Fax: [phone]

www.acer.it

Viale delle Industrie 1/A, 20020 Arese (MI), Italy

Tel: [phone], Fax: [phone]

www.acer.it

Produkt:

LCD-Monitor

Handelsbezeichnung:

ACER

Modellnummer:

ED322Q

Artikelnummer:

ED322Q xxxxxxxxx;

Viale delle Industrie 1/A, 20020 Arese (MI), Italy

Tel: [phone], fax: [phone]

www.acer.it

Producto:

Monitor LCD

Nombre comercial:

ACER

Número de modelo:

ED322Q

Viale delle Industrie 1/A, 20020 Arese (MI), Italy

Tél : [phone], Fax : [phone]

www.acer.it

Produit :

Nom commercial :

Numéro de modèle :

Numéro SKU :

Moniteur LCD

ACER

ED322Q

ED322Q xxxxxxxxx;

(^x^=09,a z,A Z,ou blanc)

Dichiarazione di conformità

Con la presente,

Acer Incorporated

Viale delle Industrie 1/A, 20020 Arese (MI), Italy

Tel: [phone], Fax: [phone]

www.acer.it

Prodotto: Monitor LCD

Denominazione commerciale: ACER

Numero modello: ED322Q

Numero articolo (SKU): ED322Q xxxxxxxxx;

(^“x^”=09,a,A,ospazio)

Acer Incorporated, dichiara sotto la propria responsabilità che il prodotto sopra descritto è conforme alle pertinenti normative di armonizzazione dell'Unione, come le Direttive che seguono, e che sono state applicate le seguenti norme armonizzate e/o altre norme pertinenti:

Direttiva EMC: 2014/30/UE

EN55032:2015+AC: 2016 Class B

EN 55035:2017

EN61000-3-2:2019 Class D

EN61000-3-3:2013+A1:2019

Direttiva LVD: 2014/35/UE

EN 62368-1:2014+A11:2017

Direttiva RoHS: 2011/65/UE

EN 50581:2012

Direttiva ErP: 2009/125/CE

☒ (EU) 2019/2021; EN 50564:2011

Anno per iniziare l'apposizione della marcatura CE: 2020.
