ED322QP - Monitor ACER - Manual de utilizare gratuit

Tip produs	Monitor LCD
Marcă	Acer
Model	ED322QP
Dimensiune ecran	31,5 inci (80 cm)
Tehnologie panou	VA
Rezoluție maximă	1920 x 1080 (Full HD)
Rată de reîmprospătare	165 Hz (DP/HDMI 2.0)
Timp de răspuns	1 ms (VRB)
Luminozitate	300 cd/m² (tipică)
Contrast	4000:1 (tipic)
Unghi de vizualizare	178° orizontal / 178° vertical
Culori afișate	16,7 milioane
Conectori de intrare	2x HDMI, 1x DisplayPort
Difuzoare integrate	2 x 2 W
Funcții gaming	FreeSync Premium, Latență ultra-scăzută, Punct de vizare
Înclinare	-5° la +20°
Consum electric (în funcțiune)	31 W (tipic)
Consum standby	0,5 W
Alimentare	100-240 V ~ 50/60 Hz
Greutate netă	5 kg
Dimensiuni (cu suport)	713 x 512,5 x 198,6 mm
Standarde	FCC clasa B, CE, RoHS
Întreținere și curățare	Folosiți o cârpă moale cu soluție fără solvent; nu pulverizați direct
Siguranță	Deconectați înainte de curățare; nu expuneți la apă sau ploaie

Întrebări frecvente - ED322QP ACER

Cum curăț ecranul monitorului Acer ED322QP?

Opriți monitorul și deconectați adaptorul de alimentare. Ștergeți ușor ecranul cu o cârpă moale pe care ați pulverizat o soluție de curățare fără solvent. Nu pulverizați niciodată lichid direct pe ecran sau carcasă. Nu folosiți produse de curățare pe bază de amoniac sau alcool.

Ce cabluri video pot folosi cu acest monitor?

Puteți folosi un cablu VGA, HDMI sau DisplayPort, în funcție de model. Monitorul ED322QP are două intrări HDMI și o intrare DisplayPort. Cablul VGA este de asemenea compatibil (opțional). Asigurați-vă că monitorul și computerul sunt oprite înainte de conectare.

Cum reglez luminozitatea și contrastul?

Folosiți butoanele externe ale monitorului. Apăsați butonul Scurtătură 1 (dedicat luminozității) pentru a ajusta luminozitatea. Pentru contrast, accesați meniul OSD prin butonul Meniu principal, apoi navigați la setările de luminozitate/contrast.

Ce este FreeSync Premium și cum se activează?

FreeSync Premium este o tehnologie care sincronizează rata de reîmprospătare a monitorului cu placa grafică pentru a reduce ruperea și sacadarea imaginii. Pentru a o activa, intrați în meniul OSD, secțiunea Gaming, apoi activați FreeSync Premium. Asigurați-vă că placa dvs. grafică suportă FreeSync.

Cum schimb sursa de intrare (HDMI/DP)?

Apăsați butonul Scurtătură 3 (mod sursă) pentru a comuta între intrările disponibile. De asemenea, puteți intra în meniul OSD, selectați 'Intrare' și alegeți sursa dorită.

Ce fac dacă monitorul nu afișează nimic?

Verificați mai întâi dacă monitorul este pornit (led alimentare). Asigurați-vă că cablul video este conectat corect și că computerul este pornit. Încercați să schimbați sursa de intrare. Dacă problema persistă, testați cu un alt cablu sau un alt dispozitiv. Consultați manualul pentru pașii de depanare.

Pot folosi acest monitor cu o consolă de jocuri?

Da, monitorul este compatibil cu consolele de jocuri prin HDMI. Suportă rezoluția 1920x1080 și o rată de reîmprospătare de până la 165 Hz (în funcție de consolă). Activați FreeSync Premium pentru o experiență optimă dacă consola dvs. îl suportă.

Care sunt scurtăturile pentru funcțiile OSD?

Monitorul are butoane de scurtătură: Scurtătură 1 (luminozitate), Scurtătură 2 (mod sursă), Scurtătură 3 (meniu schimbare mod), Scurtătură 4 (acces meniu principal). Puteți personaliza unele scurtături în meniul OSD sub 'Atribuire scurtături'.

Cum resetez setările din fabrică?

În meniul OSD, navigați la opțiunea 'Resetare setări' sau 'Resetare'. Selectați-o pentru a restabili setările implicite. Confirmați acțiunea.

Acest monitor este compatibil cu suportul VESA?

Manualul nu menționează compatibilitate VESA. Suportul nu este detașabil conform specificațiilor mecanice (suport detașabil: Nu). Prin urmare, nu este posibil să montați acest monitor pe un braț VESA standard.

MANUAL DE UTILIZARE ED322QP ACER

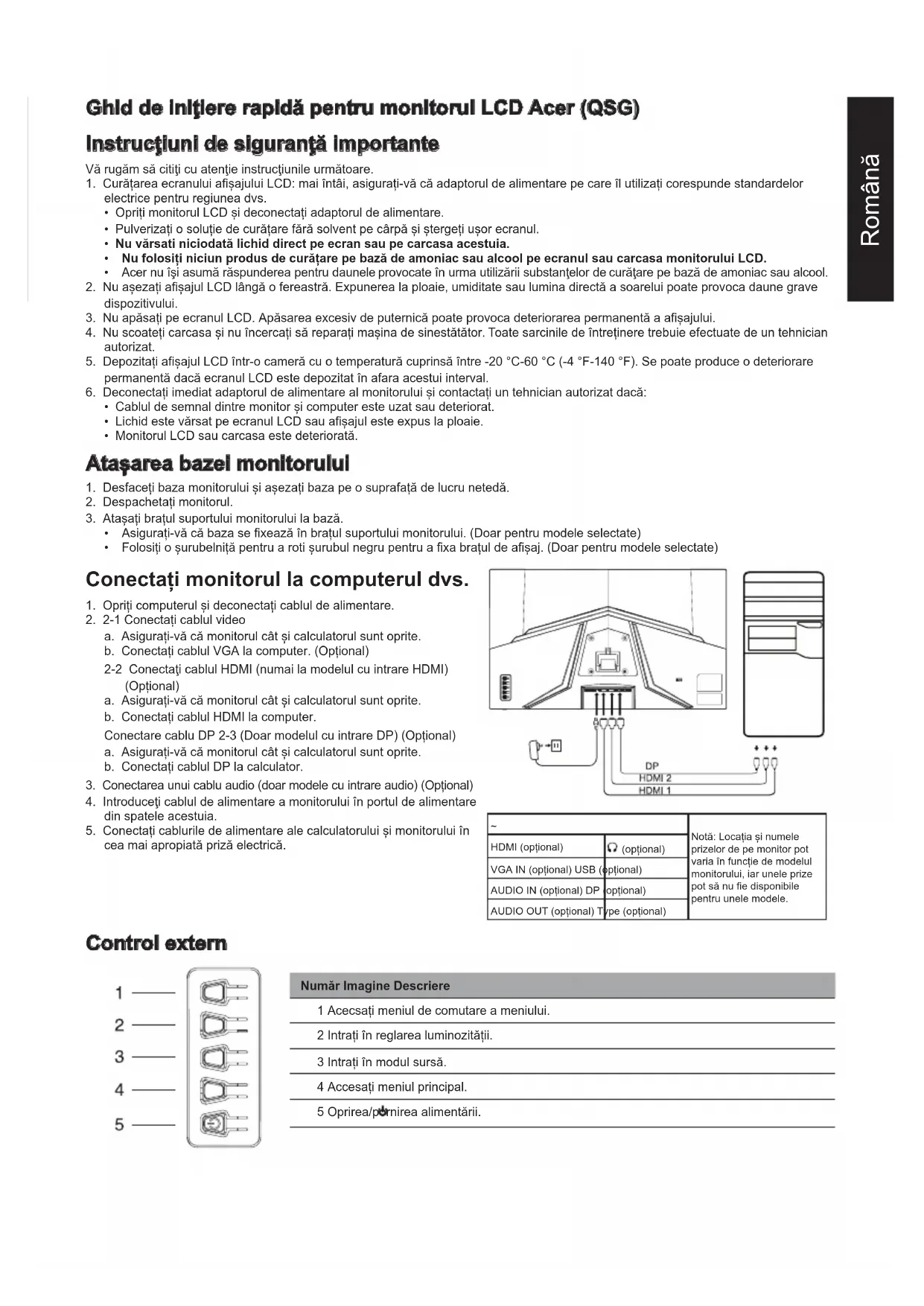

Ghid de inițiere rapidă pentru monitorul LCD Acer (QSG)

Instrucțiuni de siguranță importante

Vă rugăm să citiți cu atenție instrucțiunile următoare.

1. Curățarea ecranului afișajului LCD: mai întâi, asigurați-vă că adaptorul de alimentare pe care îl utilizați corespunde standardelor electrice pentru regiunea dvs.
2. Opriți monitorul LCD și deconectați adaptorul de alimentare.
3. Pulverizați o soluție de curățare fără solvent pe o cârpă și ștergeți ușor ecranul.
4. Nu vărsați niciodată lichid direct pe ecran sau pe carcasa acestuia.

- Nu folosiți niciun produs de curățare pe bază de amoniac sau alcool pe ecranul sau carcasa monitorului LCD.

- Acer nu își asumă răspunderea pentru daunele provocate în urma utilizării substanțelor de curățare pe bază de amoniac sau alcool.

1. Nu așezați afișajul LCD lângă o fereastră. Expunerea la ploaie, umiditate sau lumina directă a soarelui poate provoca daune grave dispozitivului.
2. Nu apăsați pe ecranul LCD. Apăsarea excesiv de puternică poate provoca deteriorarea permanentă a afișajului.
3. Nu scoateți carcasa și nu încercați să reparați mașina de sinestătător. Toate sarcinile de întreținere trebuie efectuate de un tehnician autorizat.
4. Depozitați afișajul LCD într-o cameră cu o temperatură cuprinsă între -20 °C-60 °C (-4 °F-140 °F). Se poate produce o deteriorare permanentă dacă ecranul LCD este depozitat în afara acestui interval.
5. Deconectați imediat adaptorul de alimentare al monitorului și contactați un tehnician autorizat dacă:

- Cablul de semnal dintre monitor și computer este uzat sau deteriorat.

- Lichid este vârsat pe ecranul LCD sau afișajul este expus la ploaie.

• Monitorul LCD sau carcasa este deteriorată

Ataşarea bazei monitorului

1. Desfaceți baza monitorului și așezați baza pe o suprafață de lucru netedă.
2. Despachetați monitorul.
3. Atașați brațul suportului monitorului la bază.

- Asigurați-vă că baza se fixează în brațul suportului monitorului. (Doar pentru modele selectate)

- Folosiți o șurubelniță pentru a roti șurubul negru pentru a fixa brațul de afișaj. (Doar pentru modele selectate)

Conectați monitorul la computerul dvs.

1. Opriți computerul și deconectați cablul de alimentare.
2. 2-1 Conectați cablul video

a. Asigurați-vă că monitorul cât și calculatorul sunt oprite.

b. Conectați cablul VGA la computer. (Opțional)

2-2 Conectați cablul HDMI (numai la modelul cu intrare HDMI) (Opțional)

a. Asigurați-vă că monitorul cât și calculatorul sunt oprite.

b. Conectați cablul HDMI la computer.

Conectare cablu DP 2-3 (Doar modelul cu intrare DP) (Opțional)

a. Asigurați-vă că monitorul cât și calculatorul sunt oprite.

b. Conectați cablul DP la calculator.

1. Conectarea unui cablu audio (doar modele cu intrare audio) (Opțional)
2. Introduceți cablul de alimentare al monitorului în portul de alimentare din spatele acestuia.
3. Conectați cablurile de alimentare ale calculatorului și monitorului în cea mai apropiată priză electrică.

~		Notă: Locația și numele prizelor de pe monitor pot varia în funcție de modelul monitorului, iar unele prize pot să nu fie disponibile pentru unele modele.
HDMI (opțional)	(opțional)
VGA IN (opțional) USB (opțional)
AUDIO IN (opțional) DP (opțional)
AUDIO OUT (opțional) Type (opțional)

Control extern

Număr Imagine Descriere

1 Accesați meniul de comutare a meniului. 2 Intrați în reglarea luminozității. 3 Intrați în modul sursă. 4 Accesați meniul principal. 5 Oprirea/pornirea alimentării.

Declarații de reglementare și siguranță

Declarație FCC

Acest echipament a fost testat și s-a constatat că respectă limitele pentru un dispozitiv digital din clasa B, conform părții 15 din Regulile FCC. Aceste limite sunt concepute pentru a oferi o protecție rezonabilă împotriva interferențelor dăunătoare atunci când echipamentul este instalat într-o zonă rezidențială. Acest echipament generează, utilizează și poate radia energie de radiofrecvență și, dacă nu este instalat și utilizat în conformitate cu instrucțiunile, poate cauza interferențe dăunătoare comunicațiilor radio.

Cu toate acestea, nu există nicio garanție că interferența nu va apărea într-o anumită instalație. Dacă acest echipament cauzează interferențe dăunătoare recepției de radio sau televiziune, ceea ce poate fi determinat prin oprirea și pornirea echipamentului, utilizatorul este încurajat să încerce să corecteze interferența prin una sau mai multe dintre următoarele măsuri:

• Reorientați sau repoziționați antena de recepție.
• Măriți distanța dintre echipament și receptor.
• Conectați echipamentul la o priză situată pe un circuit diferit de cel la care este conectat receptorul.
• Consultați distribuitorul sau un tehnician experimentat de radio/TV pentru ajutor.

Notă

Pentru a preveni deteriorarea monitorului, nu îl ridicați folosind suportul.

Notă: cablu ecranat

Toate conexiunile către alte dispozitive de calcul trebuie realizate cu cabluri ecranate pentru a respecta reglementările EMC.

Notă: periferice

Doar perifericele certificate (dispozitive de intrare/ieșire, terminale, imprimante etc.) care respectă limitele clasei B trebuie conectate la acest echipament. Utilizarea perifericelor necertificate poate cauza interferențe la recepția radio și TV.

Notă

Orice modificări sau schimbări neaprobate în mod expres de către producător ar putea anula autoritatea utilizatorului de a opera acest produs.

Condiții de funcționare

Acest dispozitiv respectă cerințele din FCC Partea a 15-a. Funcționarea este supusă următoarelor două condiții: (1) acest dispozitiv nu poate provoca interferențe dăunătoare și (2) acest dispozitiv trebuie să accepte orice interferență primită, inclusiv interferențe care pot provoca funcționări nedorite.

Notă: Utilizatorii din Canada

Acest dispozitiv digital de Clasă B respectă specificațiile canadiene ICES-003.

Notă explicativă referitoare la „Regulamentele privind gestionarea deșeurilor de reciclare și eliminare a produselor electrice și electronice”

Pentru o mai bună îngrijire și protejare a planetei noastre, atunci când utilizatorul nu mai are nevoie de acest produs sau la sfârșitul duratei de utilizare a produsului, vă rugăm să respectați legile și reglementările naționale privind reciclarea deșeurilor de produse electrice și electronice și să-l reciclați prin intermediul producătorilor locali cu recunoașterea națională a calificărilor de reciclare.

Abandonarea deșeurilor de echipamente pentru utilizatorii casnici din UE

Acest simbol pe produs sau pe ambalajul său indică faptul că produsul nu trebuie aruncat cu alte deșeuri menajere. Atunci când aruncați dispozitivele folosite, este responsabilitatea dvs. să-l aduceți într-un punct de colectare care reciclează echipamentele electrice și electronice folosite. Colectarea separată și reciclarea dispozitivelor folosite în momentul eliminării ajută la conservarea resurselor naturale și asigură reciclarea lor într-o manieră care protejează sănătatea umană și mediul înconjurător. Pentru mai multe informații despre punctele de reciclare pentru dispozitivele utilizate, vă rugăm să contactați biroul local al orașului, serviciul de eliminare a deșeurilor menajere sau magazinul de unde ați achiziționat produsul.

Declarație de conformitate CE

Prin prezenta, Acer Inc., declară că acest monitor LCD respectă cerințele esențiale și celelalte prevederi relevante din Directiva EMC 2014/30/UE, Directiva 2014/35/UE privind tensiunile joase și Directivele RoHS 2011/65/UE și 2009/125/CE în ceea ce privește stabilirea unui cadru pentru aplicarea cerințelor de design ecologic pentru produsele legate de energie.

Monitorul Acer este destinat pentru afișarea video și vizuală a informațiilor obținute de pe dispozitivele electronice.

SPECIFICAȚII

Panou LCD	Sistem de actionare	LCD color TFT
	Dimensiune	31,5"W (80 cm)
	Pas pixeli	0,364 mm (O) x 0,364 mm (V)
	Luminozitate	300 cd/m2 (tipic)
	Contrast	4000:1 (tipic)
	Unghi de vizualizare	178° (O) 178° (V) (CR=10)
	Timp de răspuns	1 ms (VRB)
	Tip panou	VA
	Frecvență H (oriz.)	HDMI 1.4: 31,469 - 158,110 KHzHDMI 2.0: 31,469 - 192,692 KHzDP: 31,469 - 192,692 KHz
	Frecvență V (vert.)	HDMI 1.4: 48 - 144 HzHDMI 2.0: 48 - 165 HzDP: 48 - 165 Hz
Culori afișate		Culori 16,7M
Frecvența de ceas		HDMI: 393,092 MHzDP: 393,092 MHz
Rezolutie maximă		HDMI1: 1920×1080 @ 144 Hz (HDMI 1.4)HDMI2: 1920×1080 @ 165 Hz (HDMI 2.0)DP: 1920×1080 @ 165 Hz
Plug & Play		VESA DDCCI/DDC2B
Consum de energie (la 200 nits)	Modul Pornit	31 W (tipic)
	Modul Repaus	0,5 W (tipic)
	Modul Oprit	0,3 W (tipic)
Conector de intrare		DPHDMI × 2
Semnal video intrare		DPHDMI (doar model cu intrare HDMI) (optional)
Difuzoare		2 W x 2 (numai la modelul cu intrare audio) (optional)
Dimensiune maximă ecran		Orizontală: 698 mmVerticală: 393 mm
Sursă de alimentare		INTRARE: 100-240 V ~ 50/60 Hz
Considerații privind mediul		Temp. de functionare: 0° - 40 °CTemp. de depozitare: -20° - 60 °CUmiditate în timpul functionării: 20% - 80%
Dimensiuni		713 (L) x 512,5 (H) x 198,6 (D) mm
Greutate (netă)		5 kg (net)
Specificații privind mecanismul		Înclinare: -5° - +20°Rotire: NuReglarea înățimii: NuPivotare: NUSuport cu picior detașabil: Nu
Comenzi externe	Comutator/butoane	Buton de alimentare Tasta rapidă 3Tasta rapidă 1 Tasta rapidă 2
	Funcții	Luminozitate VRBContrast Latentă ultra-joasăLumină albastră Num. rată de reîmprospătareIntensificare albastru Punct țintăACMHDR10 LimbăExpirare OSDClaritate superioară TransparentăGamă Blocare OSDTemperatură culoare IntrareModuri Sursă automatăSpatiul de culoare Format DPMod Tonuri de gri Mod latNuanță pe 6 axe Atribuire tastă rapidăSaturație pe 6 axe DDC/CIVolum Nivel de negru HDMIFără sunet Modul Pornire rapidăOver Drive InformațiiFreeSync Premium Resetați toate setările
Specificațiile variază în funcție de model și/sau de regiune.

Găsiți manuale și alte documente pentru produsul dvs. Acer pe website-ul de asistență oficial al Acer.
