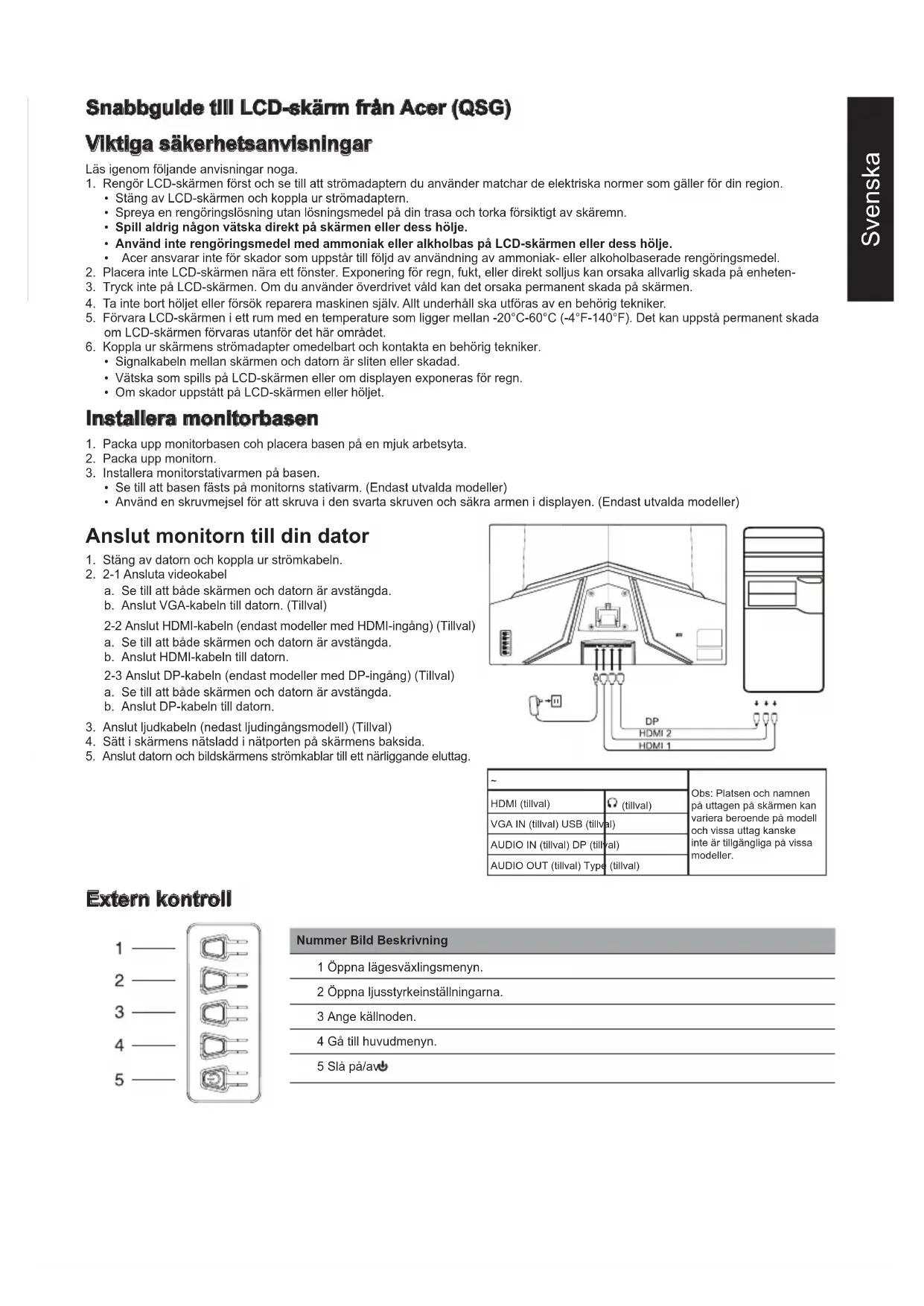

Snabbgulde till LCD-skärm från Acer (QSG)

Viktiga säkerhetsanvisningar

Läs igenom följande anvisningar noga.

1. Rengör LCD-skärmen först och se till att strömadaptern du använder matchar de elektriska normer som gäller för din region.

2. Stäng av LCD-skärmen och koppla ur strömadaptern.

3. Spreya en rengöringslösning utan lösningsmedel på din trasa och torka försiktigt av skäremn.

- Spill aldrig någon vätska direkt på skärmen eller dess hölje.

- Använd inte rengöringsmedel med ammoniak eller alkholbas på LCD-skärmen eller dess hölje.

- Acer ansvarar inte för skador som uppstår till följd av användning av ammoniak- eller alkoholbaserade rengöringsmedel.

1. Placera inte LCD-skärmen nära ett fönster. Exponering för regn, fukt, eller direkt solljus kan orsaka allvarlig skada på enheten-
2. Tryck inte på LCD-skärmen. Om du använder överdrivet våld kan det orsaka permanent skada på skärmen.
3. Ta inte bort höljet eller försök reparera maskinen själv. Allt underhåll ska utföras av en behörig tekniker.
4. Förvara LCD-skärmen i ett rum med en temperature som ligger mellan -20°C-60°C (-4°F-140°F). Det kan uppstå permanent skada om LCD-skärmen förvaras utanför det här området.
5. Koppla ur skärmens strömadapter omedelbart och kontakta en behörig tekniker.

- Signalkabeln mellan skärmen och datorn är sliten eller skadad.

- Vätska som spills på LCD-skärmen eller om displayen exponeras för regn.

- Om skador uppstätt på LCD-skärmen eller höljet.

Installera monitorbasen

1. Packa upp monitorbasen coh placera basen på en mjuk arbetsyta.
2. Packa upp monitorn.
3. Installera monitorstativarmen på basen.

- Se till att basen fästs på monitorns stativarm. (Endast utvalda modeller)

- Använd en skruvmejsel för att skruva i den svarta skruven och säkra armen i displayen. (Endast utvalda modeller)

Anslut monitorn till din dator

1. Stäng av datorn och koppla ur strömkabeln.
2. 2-1 Ansluta videokabel

a. Se till att både skärmen och datorn är avstängda.
b. Anslut VGA-kabeln till datorn. (Tillval)

2-2 Anslut HDMI-kabeln (endast modeller med HDMI-ingång) (Tillval)

a. Se till att både skärmen och datorn är avstängda.
b. Anslut HDMI-kabeln till datorn.

2-3 Anslut DP-kabeln (endast modeller med DP-ingång) (Tillval)

a. Se till att både skärmen och datorn är avstängda.
b. Anslut DP-kabeln till datorn.

1. Anslut ljudkabeln (nedast ljudingångsmodell) (Tillval)
2. Sätt i skärmens nätsladd i nätporten på skärmens baksida.
3. Anslut datorn och bildskärmens strömkablar till ett närliggande eluttag.

DP HDMI 2 HDMI 1

~		Obs: Platsen och namnen på uttagen på skärmen kan variera beroende på modell och vissa uttag kanske inte är tillgängliga på vissa modeller.
HDMI (tillval)	Ω (tillval)
VGA IN (tillval) USB (tillval)
AUDIO IN (tillval) DP (tillval)
AUDIO OUT (tillval) Type (tillval)

Extern kontroll

1 Öppna lägesväxlingsmenyn.
2 Öppna Ijusstyrkeinställningarna.
3 Ange källnoden.
4 Gå till huvudmenyn.
5 Slå på/av

Regel- och säkerhetskrav

FCC-meddelande

Utrustningen har testats och uppfyller gränsvärdena för en digital enhet klass B, i enlighet med artikel 15 i FCC-reglerna. Dessa gränser är utformade för att erbjuda skäligt skydd mot skadlig störning när utrustningen är installerad i ett bostadsområde. Utrustningen genererar, använder och kan utstråla radiofrekvensenergi, om om den inte installerats och använts i enlighet med instruktionerna kn det orsaka störningar i radiokommunikationen.

Det finns dock ingen garanti att störningen inte sker i en specifik installation. Om enheten orsakar störningar i radio- eller tv-mottagningen (som kan avgöras av växlingsenheten), rekommenderas att användaren vidtar en eller flera av följande åtgärder för att eliminera störningar.

• Justera om riktningen eller positionen för mottagningsantennen.
• Öka avståndet mellan enheten och mottagaren.
• Anslut enheten till ett eluttag som inte är inkopplat i kretsen till vilken mottagaren är ansluten.
• Kontakta din återförsäljare eller en erfaren radio-TV-tekniker för att få hjälp.

Obs

För att förhindra skada på monitorn ska du inte lyfta monitorn i stativet.

Obs: kabel med hölje

Alla anslutningar till andra datorenheter måste kopplas genom kablar med hölje i enlighet med EMC-reglerna.

Obs: perifera enheter

Endast cerifierade perifera enheter (inmatnings-/utmatningsenheter, terminaler, skrivare etc.) som uppfyller gränsvärden enligt klass B ska anslutas till enheten. Användning av ocertifierade perifera enheter kan orsaka störningar i radio- och tv-mottagningen.

Obs

Alla ändringar eller modifieringar som inte uttryckligen godkänts av tillverkaren kan inverka på användarens behörighet att använda den här produkten.

Driftsförhållanden

Den här enheten uppfyller kraven i avsnitt 15 av FCC:s föreskrifter. Användningen lyder under följande två villkor: (1) den här enheten får inte orsaka störningar och (2) den här enheten kanske inte kan ta emot några störningar, inklusive störningar som kan orsaka oönskad användning.

Obs: Användare i Kanada

Den här digitala klass B-enheten uppfyller specifikationerna för kanadensisk ICES-003.

Förklarande kommentar runt "Förordningar kring hantering av elektriskt och elektroniskt avfall vid återvinning och kassering"

För att bättra skydda och ta hand om vår planet, ska användaren när den inte längre används vid livslängdens slut följa nationella lagar och regler vid återvinning av elektriskt och elektroniskt produktavfall och återvinna den genom lokala tillverkare med nationellt uppmärksammade återvinningskvalifikationer.

Undantag av avfallsutrustning för EU-hushållsanvänsare

Denna symbol på produkten eller dess förpackning indikerar att produkten inte får kasseras i det andra hushållsavfallet. Vid kassering av använda enheter är det ditt ansvar att ta den till ett uppsamlingsställe för återvining av elektrisk och elektronisk utrustning. De separata ställena för återvinning av förbrukade enheter bidrar till att bevara våra naturresurser och säkerställer att de återvinns på ett sätt som skyddar den mänskliga hälsan och miljön. För mer information om återvinningspunkter för använda enheter, kontakta ditt lokala stadskontor, hushållsavfall och handla där du köpt produkten.

CE-försäkran om överensstämmelse

Acer Inc. intygar härmed att denna LCD-skärm uppfyller erforderliga krav och andra relevanta villkor i EMC-direktivet 2014/30/EU, lågspänningsdirektivet 2014/35/EU och RoHS-direktivet 2011/65/EU och direktiv 2009/125/EG om upprättandet av en ram för att fastställa krav på ekodesign för energirelaterade produkter.

Acer-monitorn övervakas för video- och bildvisning av information som inhämtats från elektroniska enheter.

SPECIFICATION

LCD-skärm	Teknik	TFT LCD-färgskärm
	Storlek	31,5 °W (80 cm)
	Pixelavstånd	0,364 mm (H) x 0,364 mm (V)
	Ljusstyrka	300 cd/m2 (Typiskt)
	Kontrast	4000:1 (Typiskt)
	Betraktningsvinkel	178° (H) 178° (V) (CR=10)
	Responstid	1 ms (VRB)
	Paneltyp	VA
	H-frekvens	HDMI 1.4: 31,469 - 158,110 KHzHDMI 2.0: 31,469 - 192,692 KHzDP: 31,469 - 192,692 KHz
	V-frekvens	HDMI 1.4: 48 - 144 HzHDMI 2.0: 48 - 165 HzDP: 48 - 165 Hz
Skärmfärger		16,7 miljoner färger
Pixelfrekvens		HDMI: 393,092 MHzDP: 393,092 MHz
Högsta upplösning		HDMI1: 1920×1080 @ 144 Hz (HDMI 1.4)HDMI2: 1920×1080 @ 165 Hz (HDMI 2.0)DP: 1920×1080 @ 165 Hz
Plug & Play		VESA DDCCI/DDC2B
Strömförbrukning (vid 200 nits)	På-läge	31 W (typiskt)
	Viloläge	0,5 W (typiskt)
	Av-läge	0,3 W (typiskt)
Ingångskontakt		DPHDMI × 2
Videosignalsingång		DPHDMI (endast modeller med HDMI-ingång) (Tillval)
Högtalare		2 W × 2 (endast modeller med ljudingång) (Tillval)
Största skärmstorlek		Horisontellt: 698 mmVertikalt: 393 mm
Strömkälla		INGÅNG: 100-240 V~ 50/60 Hz
Miljöfaktorer		Temperatur vid drift: 0° till 40° CTemperatur vid förvaring: -20° till 60° CFuktighet vid drift: 20 % till 80 %
Mått		713 (B) x 512,5 (H) x 198,6 (D) mm
Vikt (netto)		5 kg (netto)
Mekaniska specifikationer		Lutning: -5° till +20°Vridning: NejHöjdjustering: NejPivotering: NejAvtagbart fotstativ: Nej
Externa kontroller	Reglage/knappar	Strömknapp Snabbtangent 3Snabbtangent 1 Snabbtangent 2
	Funktioner	Ljusstyrka VRBKontrast Ultra--låg latensBlått ljus UppdateringsfrekvensnrFörstärk svart MålpunktACM SpråkHDR10 OSD-timeoutSuperskärp Transparens LåsGamma OSD-menyFärgtemperatur IngångLägen Automatisk källaFärgutrymmet DP-formatGråskaleläge BredbildslägeFärgton 6 axlar SnabbtangentstilldelningMättnad 6 axlar DDC/CIVolym HDMI SvartnivåLjud av SnabbstartslägeÖverväxel InformationFreeSync Premium Återställ alla inställningar
Specifikationerna varierar efter modell och/eller region.

På Acers officiella supportwebbplats hittar du handböcker och andra dokument för din Acer-produkt.
