ED322QP - Monitor ACER - Bezpłatna instrukcja obsługi

Rodzaj produktu	Monitor LCD
Marka	Acer
Model	ED322QP
Rozmiar ekranu	31,5 cala (80 cm)
Technologia panelu	VA
Maksymalna rozdzielczość	1920 x 1080 (Full HD)
Częstotliwość odświeżania	165 Hz (DP/HDMI 2.0)
Czas reakcji	1 ms (VRB)
Jasność	300 cd/m² (typowa)
Kontrast	4000:1 (typowy)
Kąt widzenia	178° poziomy / 178° pionowy
Wyświetlane kolory	16,7 miliona
Złącza wejściowe	2x HDMI, 1x DisplayPort
Wbudowane głośniki	2 x 2 W
Funkcje gamingowe	FreeSync Premium, Ultra niskie opóźnienie, Celownik
Nachylenie	-5° do +20°
Pobór mocy (praca)	31 W (typowy)
Pobór mocy (czuwanie)	0,5 W
Zasilanie	100-240 V ~ 50/60 Hz
Waga netto	5 kg
Wymiary (z podstawą)	713 x 512,5 x 198,6 mm
Normy	FCC klasa B, CE, RoHS
Konserwacja i czyszczenie	Użyj miękkiej ściereczki z roztworem bez rozpuszczalników; nie spryskuj bezpośrednio
Bezpieczeństwo	Odłącz przed czyszczeniem; nie narażaj na wodę ani deszcz

Często zadawane pytania - ED322QP ACER

Jak wyczyścić ekran monitora Acer ED322QP?

Wyłącz monitor i odłącz zasilacz. Delikatnie wytrzyj ekran miękką ściereczką, na którą spryskałeś roztwór czyszczący bez rozpuszczalników. Nigdy nie spryskuj płynem bezpośrednio ekranu ani obudowy. Nie używaj środków czyszczących na bazie amoniaku lub alkoholu.

Jakich kabli wideo mogę użyć z tym monitorem?

Możesz użyć kabla VGA, HDMI lub DisplayPort w zależności od modelu. Monitor ED322QP ma dwa wejścia HDMI i jedno wejście DisplayPort. Kabel VGA jest również kompatybilny (opcjonalnie). Przed podłączeniem upewnij się, że monitor i komputer są wyłączone.

Jak wyregulować jasność i kontrast?

Użyj zewnętrznych przycisków monitora. Naciśnij przycisk Skrót 1 (przypisany do jasności), aby dostosować jasność. Aby zmienić kontrast, wejdź do menu OSD za pomocą przycisku Menu główne, a następnie przejdź do ustawień jasności/kontrastu.

Czym jest FreeSync Premium i jak go włączyć?

FreeSync Premium to technologia synchronizująca częstotliwość odświeżania monitora z kartą graficzną, aby zredukować rozrywanie obrazu i zacinanie. Aby go włączyć, przejdź do menu OSD, sekcji Gaming, a następnie włącz FreeSync Premium. Upewnij się, że karta graficzna obsługuje FreeSync.

Jak zmienić źródło wejściowe (HDMI/DP)?

Naciśnij przycisk Skrót 3 (tryb źródła), aby przełączać między dostępnymi wejściami. Możesz również wejść do menu OSD, wybrać „Wejście” i wybrać żądane źródło.

Co zrobić, jeśli monitor nic nie wyświetla?

Najpierw sprawdź, czy monitor jest włączony (dioda zasilania). Upewnij się, że kabel wideo jest prawidłowo podłączony, a komputer jest włączony. Spróbuj zmienić źródło wejściowe. Jeśli problem będzie się powtarzał, przetestuj z innym kablem lub urządzeniem. Zapoznaj się z instrukcją obsługi dotyczącą kroków rozwiązywania problemów.

Czy mogę używać tego monitora z konsolą do gier?

Tak, monitor jest kompatybilny z konsolami do gier przez HDMI. Obsługuje rozdzielczość 1920x1080 i częstotliwość odświeżania do 165 Hz (w zależności od konsoli). Włącz FreeSync Premium, aby uzyskać optymalne wrażenia, jeśli konsola to obsługuje.

Jakie są skróty do funkcji OSD?

Monitor ma przyciski skrótów: Skrót 1 (jasność), Skrót 2 (tryb źródła), Skrót 3 (menu zmiany trybu), Skrót 4 (dostęp do menu głównego). Możesz dostosować niektóre skróty w menu OSD w sekcji „Przypisanie skrótów”.

Jak zresetować ustawienia fabryczne?

W menu OSD przejdź do opcji „Resetuj ustawienia” lub „Resetuj”. Wybierz ją, aby przywrócić ustawienia domyślne. Potwierdź działanie.

Czy ten monitor jest kompatybilny z mocowaniem VESA?

Instrukcja nie wspomina o kompatybilności VESA. Podstawa nie jest wyjmowana zgodnie ze specyfikacją mechaniczną (podstawa wyjmowana: Nie). Dlatego nie jest możliwe zamontowanie tego monitora na standardowym ramieniu VESA.

INSTRUKCJA OBSŁUGI ED322QP ACER

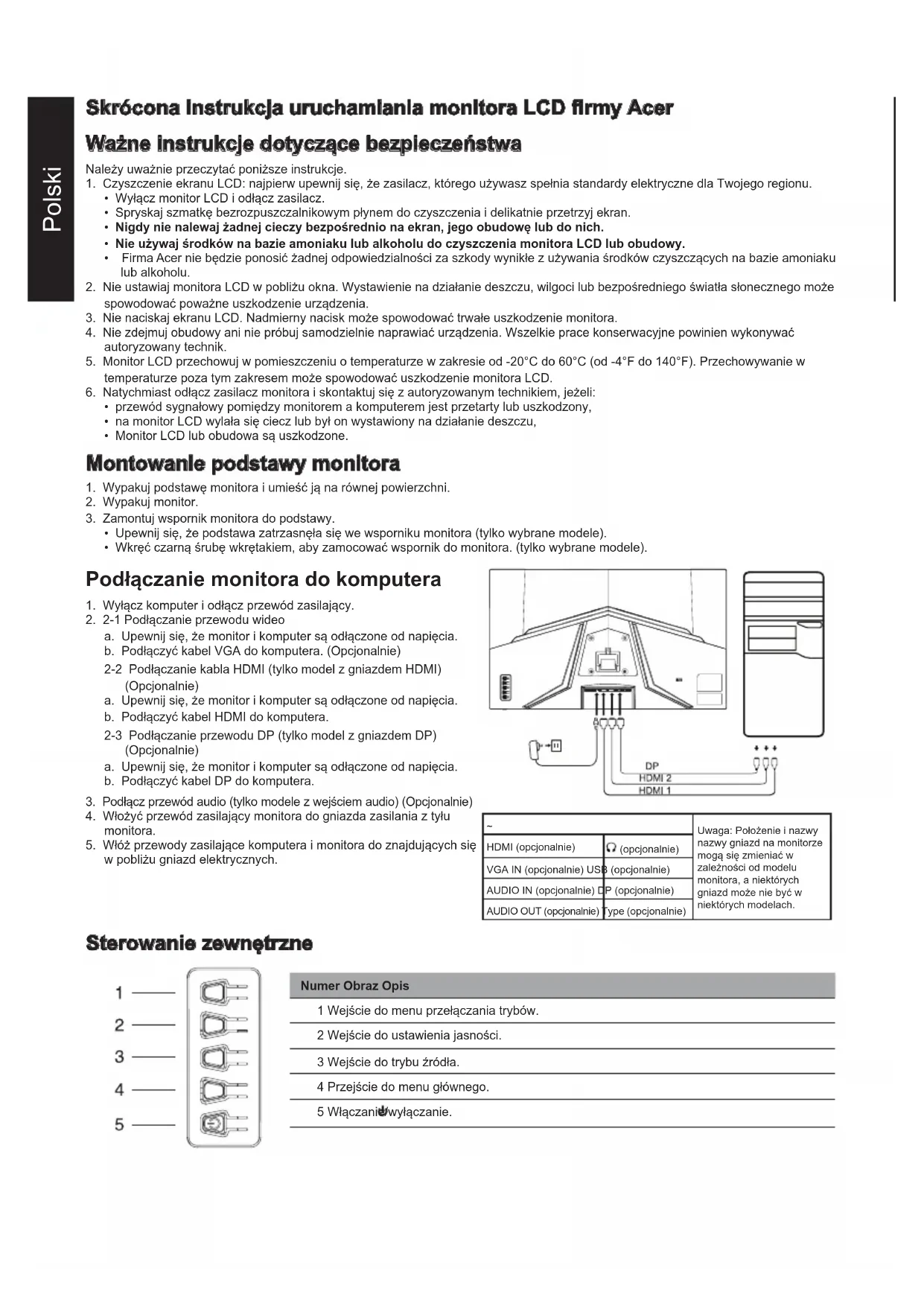

Skrócona Instrukcja uruchamlania monitora LCD firmy Acer

Ważne instrukcje dotyczące bezpieczeństwa

Należy uważnie przeczytać poniższe instrukcje.

1. Czyszczenie ekranu LCD: najpierw upewnij się, że zasilacz, którego używasz spełnia standardy elektryczne dla Twojego regionu.

2. Wyłącz monitor LCD i odłącz zasilacz.

3. Spryskaj szmatkę bezrozpuszczalnikowym płynem do czyszczenia i delikatnie przetrzyj ekran.
4. Nigdy nie nalewaj żadnej cieczy bezpośrednio na ekran, jego obudowę lub do nich.
5. Nie używaj środków na bazie amoniaku lub alkoholu do czyszczenia monitora LCD lub obudowy.

6. Firma Acer nie będzie ponosić żadnej odpowiedzialności za szkody wynikłe z używania środków czyszczących na bazie amoniaku lub alkoholu.

7. Nie ustawiaj monitora LCD w pobliżu okna. Wystawienie na działanie deszczu, wilgoci lub bezpośredniego światła słonecznego może spowodować poważne uszkodzenie urządzenia.

8. Nie naciskaj ekranu LCD. Nadmierny nacisk może spowodować trwałe uszkodzenie monitora.
9. Nie zdejmuj obudowy ani nie próbuj samodzielnie naprawiać urządzenia. Wszelkie prace konserwacyjne powinien wykonywać autoryzowany technik.
10. Monitor LCD przechowuj w pomieszczeniu o temperaturze w zakresie od -20°C do 60°C (od -4°F do 140°F). Przechowywanie w temperaturze poza tym zakresem może spowodować uszkodzenie monitora LCD.

11. Natychmiast odłącz zasilacz monitora i skontaktuj się z autoryzowanym technikiem, jeżeli:

12. przewód sygnałowy pomiędzy monitorem a komputerem jest przetarty lub uszkodzony,

13. na monitor LCD wyłała się ciecz lub był on wystawiony na działanie deszczu,
    • Monitor LCD lub obudowa są uszkodzone.

Montowanie podstawy monitora

1. Wypakuj podstawę monitora i umieść ją na równej powierzchni.
2. Wypakuj monitor.

3. Zamontuj wspornik monitora do podstawy.

4. Upewnij się, że podstawa zatrzasnęła się we wsporniku monitora (tylko wybrane modele).

5. Wkręć czarną śrubę wkrętakiem, aby zamocować wspornik do monitora. (tylko wybrane modele).

Podłączanie monitora do komputera

1. Wyłącz komputer i odłącz przewód zasilający.
2. 2-1 Podłączanie przewodu wideo

a. Upewnij się, że monitor i komputer są odłączone od napięcia.

b. Podłączyć kabel VGA do komputera. (Opcjonalnie)

2-2 Podłączanie kabla HDMI (tylko model z gniazdem HDMI) (Opcjonalnie)

a. Upewnij się, że monitor i komputer są odłączone od napięcia.
b. Podłączyć kabel HDMI do komputera.
2-3 Podłączanie przewodu DP (tylko model z gniazdem DP) (Opcjonalnie)
a. Upewnij się, że monitor i komputer są odłączone od napięcia.
b. Podłączyć kabel DP do komputera.

1. Podłącz przewód audio (tylko modele z wejściem audio) (Opcjonalnie)
2. Włożyć przewód zasilający monitora do gniazda zasilania z tyłu monitora.
3. Włóż przewody zasilające komputera i monitora do znajdujących się w pobliżu gniazd elektrycznych.

~		Uwaga: Położenie i nazwy nazwy gniazd na monitorze mogą się zmieniać w zależności od modelu monitora, a niektórych gniazd może nie być w niektórych modelach.
HDMI (opcjonalnie)	(opcjonalnie)
VGA IN (opcjonalnie) USB	(opcjonalnie)
AUDIO IN (opcjonalnie) DP	(opcjonalnie)
AUDIO OUT (opcjonalnie) Type	(opcjonalnie)

Sterowanie zewnętrzne

1 Wejście do menu przełączania trybów.
2 Wejście do ustawienia jasności.
3 Wejście do trybu źródła.
4 Przejście do menu głównego.
5 Włączanie wyłączanie.

Deklaracje wymagane przez organy nadzoru i dotyczące bezpieczeństwa

Deklaracja FCC

To urządzenie przeszło odpowiednie testy potwierdzające jego zgodność z limitami dla urządzeń cyfrowych klasy B określonymi w Części 15 Zasad FCC. Limity te określono w celu zapewnienia dostatecznej ochrony przed szkodliwymi zakłóceniami w warunkach mieszkalnych. To urządzenie generuje, wykorzystuje i może emitować energię o częstotliwości radiowej, a jeśli nie zostanie zainstalowane i nie będzie używane zgodnie z instrukcjami, może powodować zakłócenia w komunikacji radiowej.

Nie ma jednak pewności, że w danych warunkach nie wystąpią zakłócenia. Jeśli urządzenie powoduje zakłócenia w odbiorze sygnału radiowego lub telewizyjnego (co można stwierdzić przez włączenie i wyłączenie urządzenia), zaleca się zastosowanie jednej lub więcej poniższych metod w celu wyeliminowania zakłóceń:

• zmiana kierunku lub położenia anteny odbiorczej,
• zwiększenie odległości pomiędzy urządzeniem a odbiornikiem.
• podłączenie urządzenia do innego gniazda elektrycznego niż to, do którego jest podłączony odbiornik,
• skonsultowanie się ze sprzedawcą lub doświadczonym technikiem radiowo-telewizyjnym.

Uwaga

W celu uniknięcia uszkodzenia monitora nie należy go podnosić za podstawę.

Uwaga: przewody ekranowane

W celu zachowania zgodności z przepisami o kompatybilności elektromagnetycznej urządzenie można podłącać do innych urządzeń komputerowych za pomocą przewodów ekranowanych.

Uwaga: urządzenia peryferyjne

Do tego urządzenia można podłączać jedynie certyfikowane urządzenia peryferyjne (urządzenia wejścia/wyjścia, terminale, drukarki, itp.), które spełniają limity dla urządzeń klasy B. Użycie niecertyfikowanych urządzeń peryferyjnych może spowodować zakłócenia w odbiorze radiowym i telewizyjnym.

Uwaga

Wszelkie zmiany lub modyfikacje, które nie zostały wyraźnie zatwierdzone przez producenta, mogą pozbawić użytkownika prawa do korzystania z tego produktu.

Warunki użytkowania

Niniejsze urządzenie jest zgodne z wymogami zawartymi w Części 15 przepisów FCC. Jego działanie musi spełniać dwa następujące warunki: (1) urządzenie nie może powodować szkodliwych zakłóceń i (2) urządzenie musi być zdolne do przyjmowania dowolnych zakłóceń, w tym zakłóceń mogących wywoływać niepożądane działanie.

Uwaga: Użytkownicy z Kanady

To urządzenie cyfrowe klasy B spełnia wymagania kanadyjskiej normy ICES-003.

Uwaga wyjaśniająca do „Przepisów dotyczących postępowania z odpadami elektrycznymi i elektronicznymi w zakresie recyklingu i utylizacji”

Aby bardziej dbać i o naszą planetę i ją chronić, kiedy użytkownik nie potrzebuje już produktu lub produkt się zużyje, proszę postępować zgodnie z krajowymi przepisami i regulacjami dotyczącymi odpadów elektrycznych i elektronicznych i oddać urządzenie do recyklingu przez lokalnych producentów posiadających uznane w kraju kwalifikacje w zakresie recyklingu.

Usuwanie zużytego sprzętu przez użytkowników w gospodarstwach domowych UE.

Ten symbol na produkcie lub na jego opakowaniu oznacza, że produktu nie należy wyrzucać z innymi odpadami z gospodarstwa domowego. Obowiązkiem użytkownika przy usuwaniu zużytego urządzenia jest dostarczeniem go do punktu zbiórki, który wykonuje recykling zużytego sprzętu elektrycznego i elektronicznego. Osobne zbieranie i recykling zużytego sprzętu pomaga zachować zasoby naturalne i gwarantuje jego ponowne zagospodarowanie w sposób chroniący zdrowie człowieka i środowisko. Aby uzyskać więcej informacji dotyczących punktów recyklingu zużytych urządzeń, proszę skontaktować się z lokalnym urzędem miasta, przedsiębiorstwem utylizacji odpadów z gospodarstw domowych lub sklepem, w którym produkt został zakupiony.

Deklaracja zgodności CE

Firma Acer Inc. niniejszym oświadcza, że monitor LCD spełnia zasadnicze wymogi i inne stosowne postanowienia dyrektywy kompatybilności elektromagnetycznej 2014/30/UE, dyrektywy niskonapięciowej 2014/35/UE oraz dyrektywy RoHS 2011/65/UE i dyrektywy 2009/125/WE w odniesieniu do ustanowienia ram ustalania wymogów dotyczących ekologicznego projektowania produktów związanych z energią.

Monitor Acer jest przeznaczony do wyświetlania informacji wizualnych i wideo uzyskanych z urządzeń elektronicznych.

DANE TECHNICZNE

Panel LCD	Układ napędowy	Kolorowy wyświetlacz LCD TFT
	Rozmiar	31,5"W (80 cm)
	Rozstaw pikseli	0,364 mm (w poziomie) x 0,364 mm (w pionie)
	Jasność	300 cd/m2 (typowy)
	Kontrast	4000:1 (typowy)
	Kąt widzenia	178° (w poziomie) 178° (w pionie) (CR=10)
	Czas reakcji	1 ms (VRB)
	Typ panela	VA
	Częstotliwość pozioma	HDMI 1.4: 31,469 - 158,110 KHzHDMI 2.0: 31,469 - 192,692 KHzDP: 31,469 - 192,692 KHz
	Częstotliwość pionowa	HDMI 1.4: 48 - 144 HzHDMI 2.0: 48 - 165 HzDP: 48 - 165 Hz
Wyświetlane kolory		16,7 mln kolorów
Zegar plamki		HDMI: 393,092 MHzDP: 393,092 MHz
Maksymalna rozdzielczość		HDMI1: 1920×1080 przy częstotliwości 144 Hz (HDMI 1.4)HDMI2: 1920×1080 przy częstotliwości 165 Hz (HDMI 2.0)DP: 1920×1080 przy częstotliwości 165 Hz
Plug & Play		VESA DDCCI/DDC2B
Pobór mocy (przy 200 nitach)	Tryb włączenia	31 W (typowy)
	Tryb uśpienia	0,5 W (typowy)
	Tryb wyłączenia	0,3 W (typowy)
Złącze wejściowe		DPHDMI × 2
Sygnał wejścia video		DPHDMI (tylko modele z wejściem HDMI) (opcjonalnie)
Głośniki		2 W x 2 (tylko model z wejściem audio) (opcjonalne)
Maksymalny rozmiar ekranu		W poziomie: 698 mmW pionie: 393 mm
Żródło zasilania		WEJŚCIE: 100-240 V ~ 50/60 Hz
Kwestie środowiskowe		Temperatura pracy: Od 0° do 40°CTemperatura przechowywania: Od -20° do 60°CWilgotność otoczenia podczas pracy: Od 20% do 80%
Wymiary		713 (szer.) x 512,5 (wys.) x 198,6 (głęb.) mm
Masa (netto)		5 kg (netto)
Specyfikacje mechanizmów		Pochylenie: Od -5° do +20°Obracanie: NieRegulacja wysokości: NieObrót w pionie: NieZdejmowalna podpórka: Nie
Zewnętrzne elementy sterujące	Przełącznik/przyciski	Przycisk zasilaniaKlawisz szybkiego dostępu 1Klawisz szybkiego dostępu 2	Klawisz szybkiego dostępu 3Klawisz szybkiego dostępu 4
	Funkcje	JasnośćKlawisz szybkiego dostępu 1Klawisz szybkiego dostępu 2	VRBBardzo małe opóźnienieCzęst. odśwież.CelJęzykWyrączenie OSDPrzezroczystośćBlokada OSDWejścieAuto źródłoFormat DPTryb szerokiPrzypis. przyc. skrótuDDC/CIDPoz. czarn. HDMITryb szyb. uruchInformacjeResetuj wszyst. ustaw.

Instrukcje i inne dokumenty dotyczące produktu firmy Acer można znaleźć w oficjalnej witrynie pomocy technicznej firmy Acer.
