K222HQLE - Монітор ACER - Безкоштовний посібник користувача

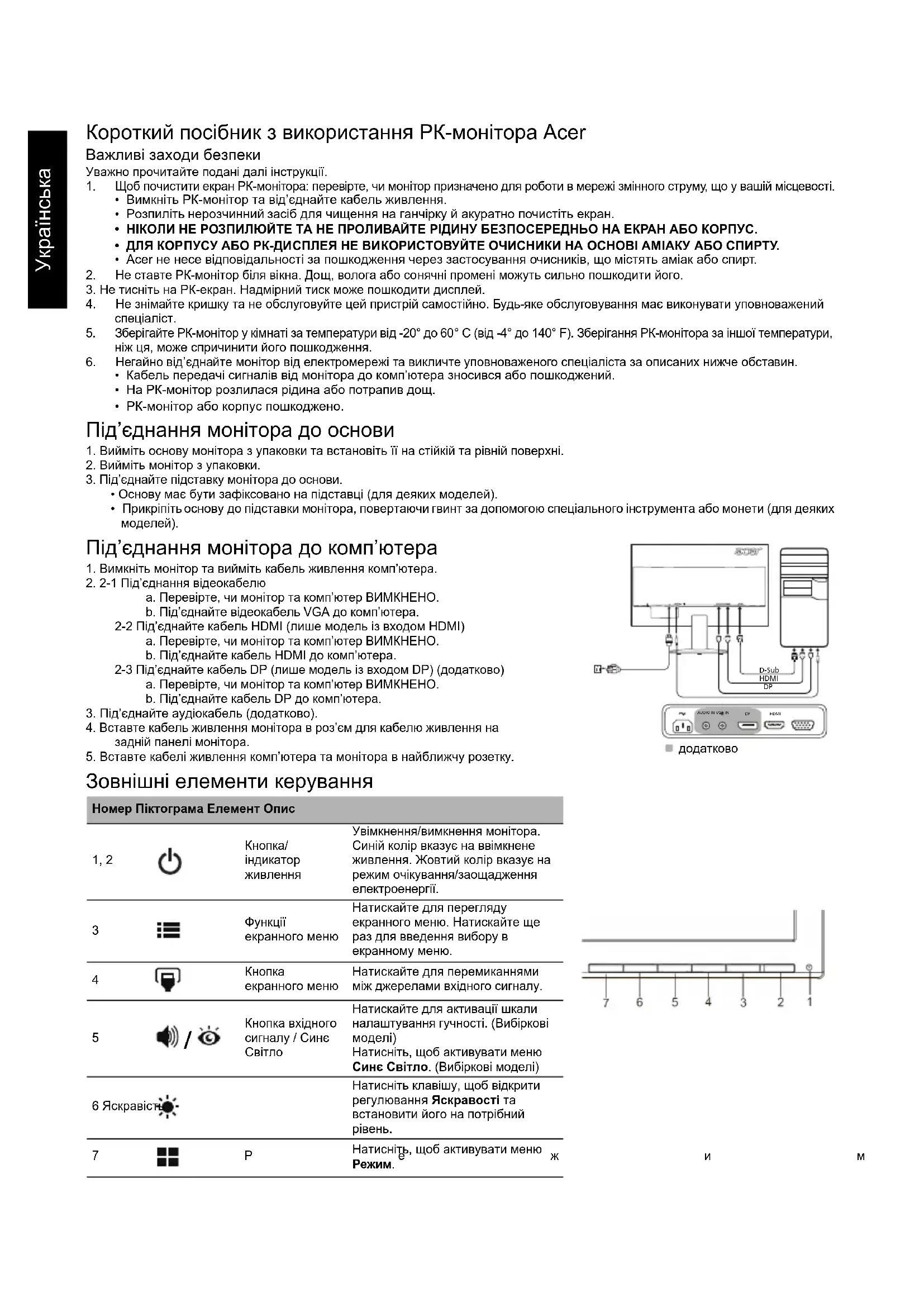

ПОСІБНИК КОРИСТУВАЧА K222HQLE ACER

• Вимкніть РК-монітор та від’єднайте кабель живлення.

• Розпиліть нерозчинний засіб для чищення на ганчірку й акуратно почистіть екран.

• Acer не несе відповідальності за пошкодження через застосування очисників, що містять аміак або спирт.

2. Не ставте РК-монітор біля вікна. Дощ, волога або сонячні промені можуть сильно пошкодити його.

3. Не тисніть на РК-екран. Надмірний тиск може пошкодити дисплей.

4. Не знімайте кришку та не обслуговуйте цей пристрій самостійно. Будь-яке обслуговування має виконувати уповноважений

спеціаліст. 5. Зберігайте РК-монітор у кімнаті за температури від -20° до 60° C (від -4° до 140° F). Зберігання РК-монітора за іншої температури, ніж ця, може спричинити його пошкодження.

6. Негайно від’єднайте монітор від електромережі та викличте уповноваженого спеціаліста за описаних нижче обставин.

• Кабель передачі сигналів від монітора до комп’ютера зносився або пошкоджений.

• На РК-монітор розлилася рідина або потрапив дощ.

• РК-монітор або корпус пошкоджено. Під’єднання монітора до основи

1. Вийміть основу монітора з упаковки та встановіть її на стійкій та рівній поверхні.

2. Вийміть монітор з упаковки.

3. Під’єднайте підставку монітора до основи.

• Основу має бути зафіксовано на підставці (для деяких моделей).

• Прикріпіть основу до підставки монітора, повертаючи гвинт за допомогою спеціального інструмента або монети (для деяких

Під’єднання монітора до комп’ютера

1. Вимкніть монітор та вийміть кабель живлення комп’ютера.

2. 2-1 Під’єднання відеокабелю

a. Перевірте, чи монітор та комп’ютер ВИМКНЕНО. b. Під’єднайте відеокабель VGA до комп’ютера. 2-2 Під’єднайте кабель HDMI (лише модель із входом HDMI) a. Перевірте, чи монітор та комп’ютер ВИМКНЕНО. b. Під’єднайте кабель HDMI до комп’ютера. 2-3 Під’єднайте кабель DP (лише модель із входом DP) (додатково) a. Перевірте, чи монітор та комп’ютер ВИМКНЕНО. b. Під’єднайте кабель DP до комп’ютера.

3. Під’єднайте аудіокабель (додатково).

4. Вставте кабель живлення монітора в роз’єм для кабелю живлення на

задній панелі монітора.

5. Вставте кабелі живлення комп’ютера та монітора в найближчу розетку.

Зовнішні елементи керування Номер Піктограма Елемент Опис 1, 2

Увімкнення/вимкнення монітора. Синій колір вказує на ввімкнене живлення. Жовтий колір вказує на режим очікування/заощадження електроенергії.

екранного меню Натискайте для перегляду екранного меню. Натискайте ще раз для введення вибору в екранному меню.

екранного меню Натискайте для перемиканнями між джерелами вхідного сигналу.

Кнопка вхідного сигналу / Синє

Натискайте для активації шкали налаштування гучності. (Вибіркові

Натисніть, щоб активувати меню Синє Світло. (Вибіркові моделі) 6 Яскравість Натисніть клавішу, щоб відкрити регулювання Яскравості та встановити його на потрібний

7Режим Натисніть, щоб активувати меню

додатковоУкраїнська Правові норми та заходи безпеки Повідомлення Федеральної комісії зв’язку Цей пристрій пройшов перевірку та відповідає обмеженням для цифрових пристроїв класу В, як передбачено частиною 15 Правил Федеральної комісії зв’язку. Ці обмеження призначено для забезпечення належного захисту від шкідливих перешкод у житловому середовищі. Цей пристрій створює, використовує та може випромінювати радіочастотну енергію, а тому, у разі встановлення та використання із порушенням інструкцій, може призводити до виникнення шкідливих перешкод для радіозв’язку Проте немає жодної гарантії, що у певному варіанті встановлення перешкоди не виникатимуть. Якщо цей пристрій створює перешкоди для прийому радіосигналу або телевізійного сигналу, що можна перевірити шляхом вимикання та вмикання пристрою, рекомендується спробувати усунути перешкоди одним із наведених способів. Налаштуйте або змініть розташування прийомної антени. Збільшіть відстань між пристроєм і приймачем. Під’єднайте пристрій та приймач до різних розеток. Зверніться за допомогою до дилера або досвідченого телерадіотехніка. Заява про відповідність ЄС Цим повідомленням компанія Acer Inc. стверджує, що цей РК-монітор відповідає важливим вимогам та іншим відповідним умовам Директиви щодо електромагнітної сумісності 2014/30/EU, Директиви щодо низької напруги 2014/35/EU, Директиви про обмеження вмісту шкідливих речовин 2011/65/EU та Директиви 2009/125/EC щодо визначення норм для встановлення вимог стосовно екодизайну для виробу, пов’язаного з енергією.

З метою запобігання пошкодження монітора, не піднімайте монітор за його підставку. Примітка. Екрановані кабелі Для відповідності нормативним актам щодо електромагнітної сумісності усі з’єднання з іншими пристроями необхідно виконувати за допомогою екранованих кабелів. Примітка. Периферійні пристрої До цього пристрою можна під’єднувати лише периферійні пристрої (пристрої введення/виведення, роз’єми, принтери тощо), сертифіковані для відповідності обмеженням класу B. Робота з несертифікованими периферійними пристроями може перешкоджати прийому радіо- та телесигналів.

Зміни чи модифікації, які не є позитивно схвалені виробником, можуть позбавити користувача права користуватися цим виробом, яке надається Федеральною комісією зв’язку. Умови експлуатації Цей пристрій відповідає частині 15 Правил Федеральної комісії зв’язку. Експлуатація цього пристрою може здійснюватися за умови дотримання таких двох вимог: (1) цей пристрій може не призводити до виникнення шкідливих перешкод; (2) цей пристрій повинен приймати будь-які перешкоди, зокрема ті, які можуть спричинити небажану роботу. Примітка. Для користувачів у Канаді Цей цифровий пристрій класу B відповідає канадському стандарту ICES-003. Remarque à l'intention des utilisateurs canadiens Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada. Утилізація використаного виробу користувачами у приватному господарстві у країнах ЄС Цей символ на виробі або його упаковці вказує на те, що цей виріб не можна утилізувати з іншими побутовими відходами. Будучи відповідальним за утилізацію використаного пристрою, ви повинні здавати його у визначений пункт прийому для переробки використаного електричного й електронного обладнання. Розділений збір та переробка зношеного пристрою під час утилізації допоможе зберегти природні ресурси і гарантує безпечну для здоров’я людини та довкілля переробку. Щоб дізнатися більше про пункти прийому використаного пристрою для переробки, зверніться до місцевої адміністрації, служби з утилізації побутових відходів або магазину, в якому ви придбали пристрій.Українська ТЕХНІЧНІ ХАРАКТЕРИСТИКИ Посібники й інші документи для виробу Acer шукайте на офіційному веб-сайті підтримки Acer.

Керуюча система Кольоровий TFT РК-екран Розмір 21,5”W (55 см) Крок піксела 0,248 мм (по горизонталі) x 0,248 мм (по вертикалі)

Контрастність 100 000 000:1 макс. (ACM) Кут огляду 178° (по горизонталі) 178° (по вертикалі) (CR=10) 90° (по горизонталі) 65° (по вертикалі) (CR=10) Час відповіді 4 мс (G to G) 5 мс Тип панелі VA TN Відео Аналоговий інтерфейс R, G, B Частота рядків 30–80 kHz Частота кадрів 55–75 Hz Відображувані кольори 16,7 мільйона Синхросигнал для відтворення зображень на растровому дисплеї 175 MHz Максимальна роздільна здатність 1920 x 1080 при 60 Hz Plug & Play VESA DDCCI/DDC2B

живлення (за 200 ніт) Режим увімкнення 19 W 19 W Режим сну 0,5 W 0,5 W Режим вимкнення 0,3 W 0,3 W Вхідний роз’єм D-Sub HDMI (лише модель із входом HDMI) DP (лише модель із входом DP) (додатково) Вхідний відеосигнал Аналоговий: 0,7 Vp-p (стандарт), 75 OHM, позитивний HDMI (лише модель із входом HDMI) (додатково) DP (лише модель із входом DP) (додатково) Динаміки 1 W x 2 (додатково) Максимальний розмір екрана По горизонталі: 476,6 мм По вертикалі: 268,1 мм Джерело живлення 100–240 V, 50/60 Hz Умови навколишнього середовища Температура експлуатації: від 5° до 35°C Температура зберігання: від -20° до 60°C Рівень вологості для експлуатації: 10–85% Розміри 508 (Ш) x 390,5 (В) x 207 (Г) мм Вага (вага нетто) 3,1 кг (нетто) Технічні характеристики механізму Нахил: від -5° до +25° Поворот: Ні Регулювання висоти: Ні

Знімна підставка: Так Зовнішні елементи

Перемикач/кнопки Кнопка живлення МЕНЮ/ВВЕДЕННЯ

Кнопка вхідного сигналу/Синє Світло

Контрастність Блакитне світло ACM Положення по горизонталі (лише модель з аналоговим

Положення по вертикалі (лише модель з аналоговим входом) Фокусування (лише модель з аналоговим входом) Годинник (лише модель з аналоговим входом) Автоматичне налаштування (лише модель з аналоговим входом)

Температура кольору sRGB 6-осьовий відтінок 6-осьова насиченість Гучність (додатково)

Час очікування екранного меню

Формат DP (додатково) Широкоекранний режим Авто джерело Прискорення (додатково) Призначення гарячої клавіші DDC/CI Режим швидкого запуску Інформація про дисплей Скинути всі налаштування Технічні характеристики залежать від моделі та/або регіону.K222HQL K222HQL Mar. 05, 2017
