Produkttype	LCD-skjerm
Merke	Acer
Modell	K222HQLE
Skjermstørrelse	21,5 tommer (55 cm)
Maksimal oppløsning	1920 x 1080 ved 60 Hz
Panelteknologi	VA eller TN avhengig av modell
Lysstyrke	250 cd/m² (typisk)
Dynamisk kontrast	100 000 000:1 maks (ACM)
Responstid	4 ms (grå til grå) eller 5 ms
Visningsvinkel	178° horisontal, 178° vertikal (CR=10) eller 90°/65°
Inngangskontakter	VGA (D-Sub), HDMI, DisplayPort (avhengig av modell)
Innebygde høyttalere	1 W x 2 (valgfritt)
Strømforbruk (på)	19 W
Strømforbruk (standby)	0,5 W
Strømforbruk (av)	0,3 W
Strømforsyning	100-240 V, 50/60 Hz
Mål (med fot)	508 x 390,5 x 207 mm
Nettovekt	3,1 kg
Tilt	-5° til +25°
Avtakbar fot	Ja
Hovedfunksjoner	OSD-meny, lysstyrkejusteringer, kontrast, fargetemperatur, spillmodus, blålysfilter
Rengjøring	Slå av og koble fra, bruk en myk klut uten løsemidler, ikke spray væske
Sikkerhet	Ikke åpne kabinettet, unngå fuktighet og direkte sollys
Driftstemperatur	5°C til 35°C
Lagringstemperatur	-20°C til 60°C

Ofte stilte spørsmål - K222HQLE ACER

Hvordan feste skjermen til foten?

Pakk ut foten og plasser den på en stabil overflate. Fest stativet til foten ved å skru med en flik eller en mynt. Ta deretter skjermen ut av emballasjen og fest den til stativet.

Hvordan koble skjermen til en datamaskin?

Slå av begge enhetene. Koble videokabelen (VGA, HDMI eller DP) mellom skjermen og datamaskinen. Koble strømkabelen til skjermen, og slå deretter på enhetene.

Hva gjør jeg hvis skjermen forblir svart?

Kontroller at skjermen er slått på (blått lys). Sørg for at videokabelen er riktig tilkoblet. Test med en annen inngangskilde. Hvis lyset er oransje, er skjermen i standby, trykk på strømknappen.

Hvordan rengjøre LCD-skjermen?

Slå av skjermen og koble fra strømledningen. Bruk en myk klut lett fuktet med en løsemiddelfri løsning. Spray aldri væske direkte på skjermen. Unngå produkter med ammoniakk eller alkohol.

Hvilke innstillinger er tilgjengelige i OSD-menyen?

OSD-menyen lar deg justere lysstyrke, kontrast, posisjon, skarphet, fargetemperatur, blålysfilter, ACM-modus, innganger, språk, osv.

Hvordan redusere øyetretthet?

Aktiver blålysfilteret via dedikert knapp eller OSD-menyen. Still lysstyrke og kontrast til et behagelig nivå. Ta regelmessige pauser.

Kan jeg bruke skjermen med en VGA-adapter?

Ja, skjermen er kompatibel med analog VGA-inngang. Bruk en standard VGA-kabel eller en adapter fra en annen type kontakt.

Hva er strømforbruket i standby?

Forbruket i standby-modus er 0,5 W, og i av-modus er det 0,3 W.

Har skjermen innebygde høyttalere?

Ja, enkelte modeller har innebygde høyttalere på 1 W x 2. Sjekk om det er en lydutgang på baksiden.

Hvordan bytte mellom inngangskilder?

Trykk på 'Input'-knappen på frontpanelet for å bla gjennom tilgjengelige kilder (VGA, HDMI, DP).

BRUKSANVISNING K222HQLE ACER

Viktige sikkerhetsanvisninger

Les følgende anvisninger nøye.

Håndtering av uttjent utstyr for private husholdninger i EU

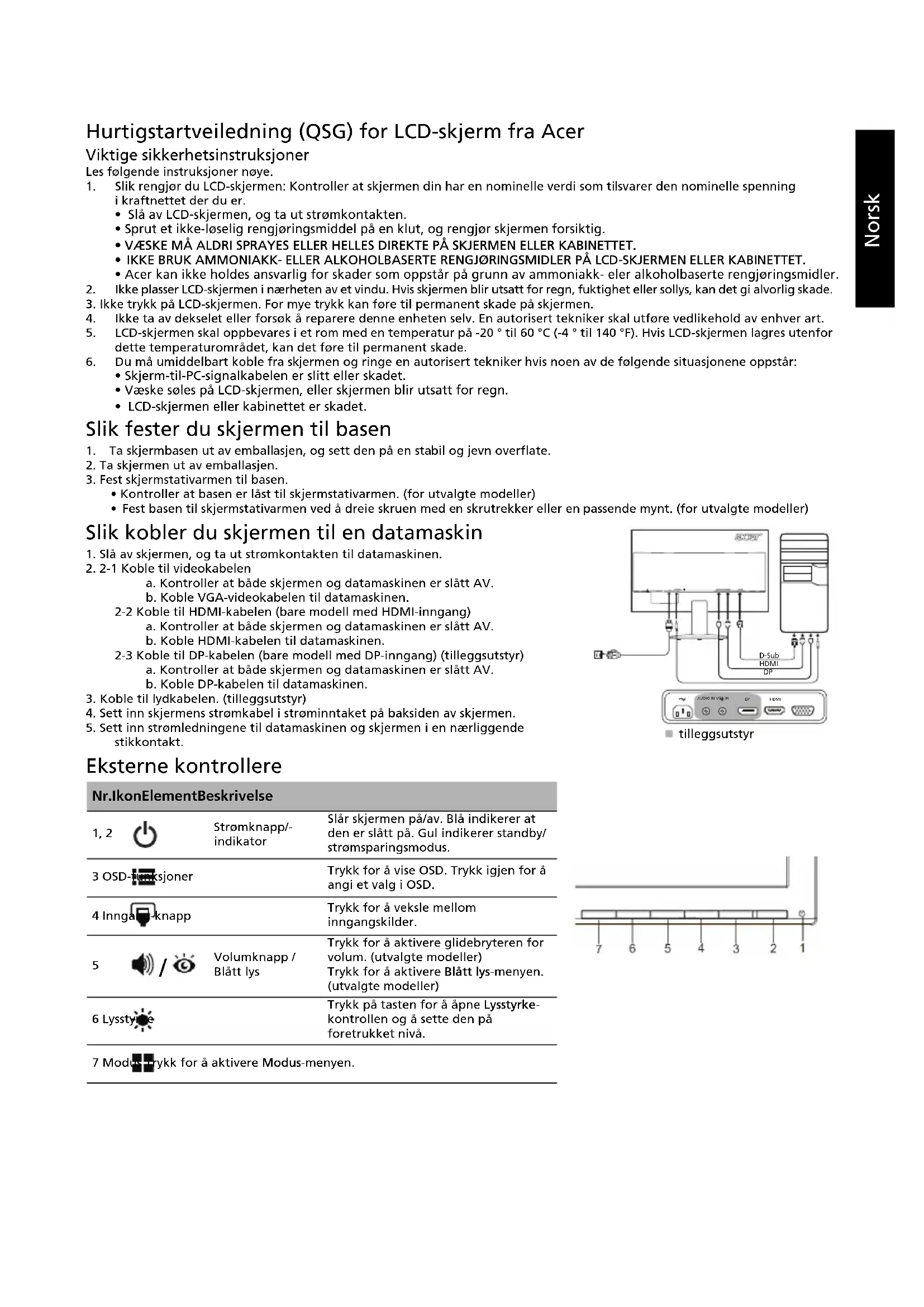

Hurtigstartveiledning (QSG) for LCD-skjerm fra Acer

Viktige sikkerhetsinstruksjoner

Les følgende instruksjoner nøye.

1. Slik rengjør du LCD-skjermen: Kontroller at skjermen din har en nominell verdi som tilsvarer den nominelle spenningen i kraftnettet der du er.
2. Slå av LCD-skjermen, og ta ut strømledningen.
3. Spray et mildt rengjøringsmiddel på en klut, og rengjør skjermen forsiktig. VÆSKE MÅ ALDRI SPRAYES ELLER HELLES DIREKTE PÅ SKJERMEN ELLER KABINETTET.
4. IKKE BRUK AMMONIAKK- ELLER ALKOHOLBASERTE RENGJØRINGSMIDLER PÅ LCD-SKJERMEN ELLER KABINETTET.
5. Acer kan ikke holdes ansvarlig for skader som oppstår på grunn av ammoniakk- eller alkoholbaserte rengjøringsmidler.
6. Ikke plasser LCD-skjermen i nærheten av et vindu. Hvis skjermen blir utsatt for regn, fuktighet eller sollys, kan det gi alvorlig skade.
7. Ikke trykk på LCD-skjermen. For mye trykk kan føre til permanent skade på skjermen.
8. Ikke ta av dekselet eller forsøk å reparere denne enheten selv. En autorisert tekniker skal utføre vedlikehold av enhver art.
9. LCD-skjermen skal oppbevares i et rom med en temperatur på -20° til 60°C (-4° til 140°F). Hvis LCD-skjermen lagres utenfor dette temperaturområdet, kan det føre til permanent skade.
10. Du må umiddelbart koble fra skjermen og ringe en autorisert tekniker hvis noen av de følgende situasjonene oppstår:
11. Skjerm-til-PC-signalkabelen er slitt eller skadet. Væske søles på LCD-skjermen, eller skjermen blir utsatt for regn.
12. LCD-skjermen eller kabinettet er skadet.

Slik fester du skjermen til basen

1. Ta skjermbasen ut av emballasjen, og sett den på en stabil og jevn overflate.
2. Ta skjermen ut av emballasjen.
3. Fest skjermstativarmen til basen.
4. Kontroller at basen er låst til skjermstativarmen. (for utvalgte modeller)
5. Fest basen til skjermstativarmen ved å dreie skruen med en skrutrekker eller en passende mynt. (for utvalgte modeller)

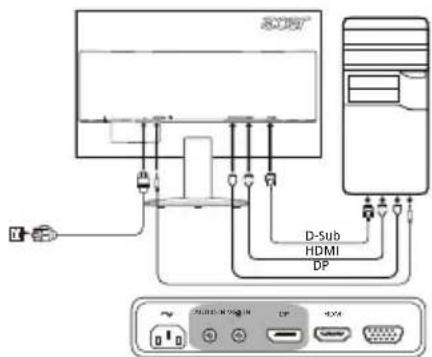

Slik kobler du skjermen til en datamaskin

1. Slå av skjermen, og ta ut strømkontakten til datamaskinen.
2. 2-1 Koble til videokabelen

a. Kontroller at både skjermen og datamaskinen er slått AV. b. Koble VGA-videokabelen til datamaskinen.

2-2 Koble til HDMI-kabelen (bare modell med HDMI-inngang)

a. Kontroller at både skjermen og datamaskinen er slått AV. b. Koble HDMI-kabelen til datamaskinen.

2-3 Koble til DP-kabelen (bare modell med DP-inngang) (tilleggsutstyr)

a. Kontroller at både skjermen og datamaskinen er slått AV. b. Koble DP-kabelen til datamaskinen.

1. Koble til lydkabelen. (tilleggsutstyr)
2. Sett inn skjermens strømkabel i strøminntaket på baksiden av skjermen.
3. Sett inn strømledningene til datamaskinen og skjermen i en nærliggende stikkontakt.

Eksterne kontrollere

Nr.IkonElementBeskrivelse
1,2	Strømknapp/indikator	Slår skjermen på/av. Blå indikerer at den er slätt på. Gul indikerer standby/stromsparingsmodus.
3 OSD-lemksjoner		Trykk for Å vise OSD. Trykk igjen for Å angi et valg i OSD.
4 Inngat-knapp		Trykk for Å veksle mellom inngangskilder.
5	Volumknapp / Blätt lys	Trykk for Å aktivere glidebryteren for volum. (utvalgte modeller)Trykk for Å aktivere Blätt lys-menyen. (utvalgte modeller)
6 Lysstyrte		Trykk på tasten for Å apne Lysstyrke-kontrollen og Å sette den på foretrukket niva.
7 Modus-trykk for Å aktivere Modus-menyen.

Tilleggsutstyr

Forskrifter og sikkerhetsmerknader

FCC-merknad

Denne enheten er testet og funnet i samsvar med grensene for klasse B, digital enhet i henhold til del 15 av FCC-reglene. Disse grensene er utformet for å gi rimelig beskyttelse mot skadelige forstyrrelser i en boliginstallasjon. Denne enheten lager, bruker og kan utstråle radiofrekvensenergi, og hvis den ikke installeres og brukes i samsvar med instruksjonene, kan den forårsake skadelig forstyrrelse på radiokommunikasjon.

Det er imidlertid ingen garanti for at forstyrrelse ikke vil oppstå i en bestemt installasjon. Hvis denne enheten forårsaker skadelige forstyrrelser for radio- eller TV-mottak, som kan fastslås ved å slå enheten av og på, oppfordres brukeren til å prøve å korrigere forstyrrelsen med ett eller flere av følgende tiltak:

• Snu eller flytt mottakerantennen.
• Øk avstanden mellom enheten og mottakeren. Koble enheten til en stikkontakt på en annen krets enn den mottakeren er koblet til.
• Ta kontakt med forhandleren eller en erfaren radio-/TV-tekniker for å få hjelp.

CE-erklæring om samsvar

Herved erklærer Acer Inc. at denne LCD-skjermen er i samsvar med de grunnleggende krav og øvrige relevante krav i EMC-direktiv 2014/30/EU, lavspenningsdirektivet 2014/35/EU og RoHS-direktiv 2011/65/EU og direktiv 2009/125/EF med hensyn til etablering av et rammeverk for fastsettelse av krav til miljøvennlig utforming av energirelaterte produkter.

Merknad:

For å forhindre skade på skjermen må du ikke løfte den etter skjermfoten.

Merknad: Skjermede kabler

Alle tilkoblinger til andre databehandlingsenheter må skje med skjermede kabler for å opprettholde samsvar med EMC-forskriftene.

Merknad: Periferienheter

Bare periferutstyr (enheter for inngang/utgang, terminaler, skrivere osv.) som er sertifisert i samsvar med klasse B-grensene, kan kobles til dette utstyret. Drift med ikke-sertifisert periferutstyr vil sannsynligvis føre til forstyrrelse i radio- og TV-mottak.

Advarsel

Endringer eller modifikasjoner som ikke uttrykkelig er godkjent av produsenten, kan annullere brukerens autorisasjon, som er tildelt av Federal Communications Commission, til å bruke dette produktet.

Driftsbetingelser

Denne enheten er i samsvar med del 15 av FCC-reglene. Driften er underlagt følgende to betingelser: (1) denne enheten kan ikke forårsake skadelig forstyrrelse, og (2) denne enheten må godta eventuell mottatt forstyrrelse, inkludert forstyrrelse som kan forårsake uønsket drift.

Merknad: Kanadiske brukere

Avhending av brukt utstyr fra brukere i private husholdninger i EU

Dette symbolet på produktet eller på emballasjen viser at dette produktet ikke må kastes sammen med annet husholdningsavfall. I stedet er det ditt ansvar å avhende utstyret ved å levere det til et innsamlingspunkt for resirkulering av elektrisk og elektronisk utstyr. Separat innsamling og gjenvinning av brukt utstyr på tidspunktet for avhending vil bidra til å bevare naturressurser og sikre at det resirkuleres på en måte som beskytter helse og miljø. Hvis du vil ha mer informasjon om hvor du kan levere utstyret til resirkulering, kan du kontakte lokale myndigheter, renovasjonstjenesten eller butikken der du kjøpte produktet.

SPESIFIKASJON

LCD-panel	Kjøresystem TFT farge-LCD
	Storrelse 21,5"W (55 cm)
	Pikselmål 0,248 mm (H) x 0,248 mm (V)
	Lystyrke	250 cd/m2(typisk) 200 cd/m	2(typisk)
	Kontrast 100 000	000:1 maks. (ACM)
	Synlig vinkel 178° (H) 178° (V) (CR=10) 90° (H) 65° (V) (CR=10)
	Responstid 4 ms (G til G) 5 ms
	Paneltype VA TN
	Video R, G, B analog grensesnitt
	H-frekvens 30-80 kHz
	V-frekvens 55-75 Hz
Visningsfarger 16,7 millionaire
Punktklokke		175 MHz
Maksimal opplosning		1920 x 1080 ved 60 Hz
Plug & Play		VESA DDCCI/DDC2B
Strømforbruk (ved 200 nit)	På-modus 19 W	19 W
	Hvilemodus	0,5 W	0,5 W
	Av-modus	0,3 W	0,3 W
Inngangskobling		D-Sub HDMI (bare modell med HDMI-inngang) DP (bare modell med DP-inngang) (tilleggsutstyr)
Signal for videoinngang		Analog: 0,7 Vp-p (standard), 75 OHM, positiv HDMI (bare modell med HDMI-inngang) (tilleggsutstyr) DP (bare modell med DP-inngang) (tilleggsutstyr)
Høytalere		1 W x 2 (tilleggsutstyr)
Maksimal skjermstørrelse		Horizontal: 476,6 mm Vertical: 268,1 mm
Strømkilde		100-240 V, 50/60 Hz
Miljømessige hensyn		Driftstemperatur: 5 til 35 °C Oppbevaringstemperatur: -20 til 60 °C Driftsfuktigkeit: 10 til 85 %
Mål		508 x 390,5 x 207 mm (B x H x D)
Vekt (n. v.)		3,1 kg (netto)
Spesifikasjoner for mekanisme		Helling: -5° til +25° Dreiemekanismse: Nei Hoydejustering: Nei Akse: Nei Avtakbart fotstativ: Ja
Eksterne kontrollere	Bryter/knapper	Stromknapp MENY/ENTER	Inngang Volumknapp/Blätt lys Lysytryk Modus
	Funksjoner	Lysstryke Kontrast Blätt lys ACM H. posisjon (bare modell med analog inggang) V. posisjon (bare modell med analog inggang) Fokus (bare modell med analog inggang) Klokke (bare modell med analog inggang)	Auto. konfigurasjon (bare modell med analog inggang) Gamma Fargetemperatur sRGB Fargetone ved 6-akse Metning ved 6-akse Volum (tilleggsutstyr) Språk OSD-tidsavbrudd Inngang DP-format (tilleggsutstyr)
Spesifikasjonene varierer avhengig av modell og/eller region.
